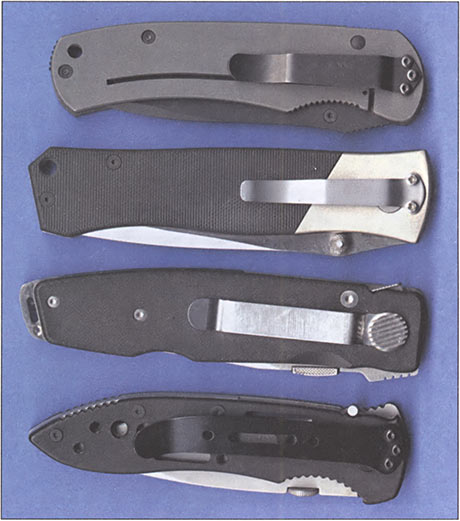

253

253. Доступность устройств для раскрытия ножа левой рукой. Сверху вниз: Benchmade Pinnacle – колечко было бы вполне доступно, но на левой стороне клинка по непонятным причинам его нет. Böker Walter Brend Tactical и Gerber Michael Walker Tactical – колечко и накладка на обеих сторонах клинка, но левой рукой добраться до них затруднительно; почему так сделано, тоже непонятно. CRKT Point Guard – диск на обухе клинка одинаково доступен для обеих рук

254

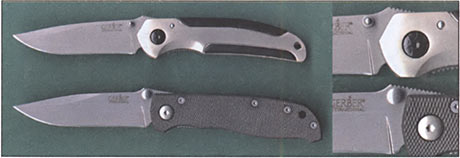

254. Совершенно круглое, слишком гладкое колечко может затруднить раскрытие ножа, особенно если рука у вас мокрая или вся в поту. Сверху вниз: Gerber AR 3.0 и Air Ranger

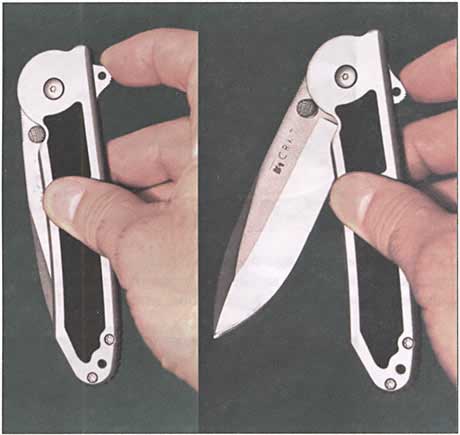

255

255. Раскрытие ножа с помощью carson flipper – палец резко нажимает на выступ, запястье помогает ножу раскрыться. Тяжелый клинок по инерции поворачивается и блокируется в раскрытом положении. На снимке – CRKT M18-04

256

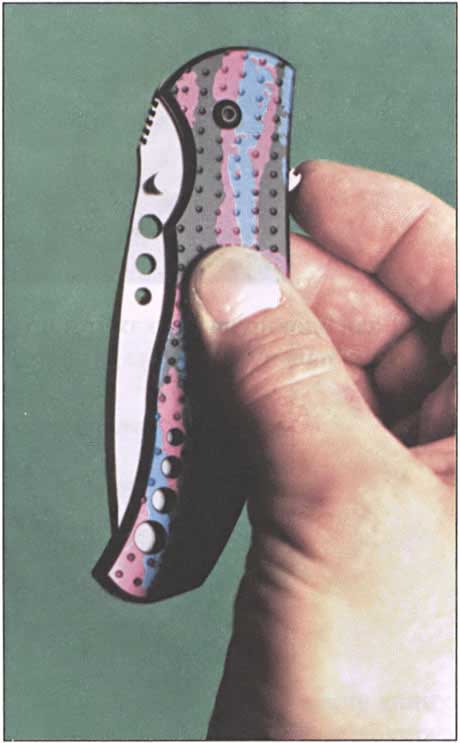

256. Очень похоже действует index trigger в ножах, спроектированных Кеном Орионом для фирмы Kershaw. На снимке – Kershaw Boa

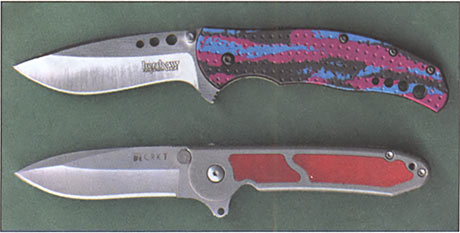

257

257. Flipper или index trigger исполняют роль составляющего неотъемлемую часть клинка гарда, который, если вы не умеете пользоваться ножом, защищает вашу ладонь от сползания на лезвие. Сверху – Kershaw Boa, внизу – CRKT M18-02

258

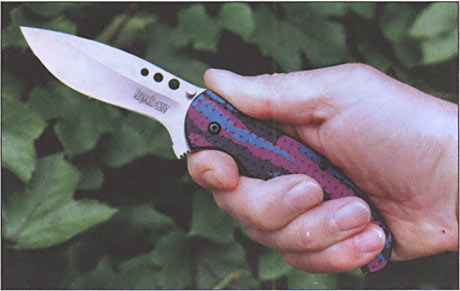

258. Если блокировка откажет и нож сложится на пальцы держащей его руки, по указательному пальцу ударит не лезвие, а как раз этот ложный гард

259

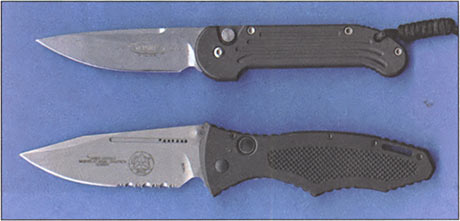

259. Ножи-автоматы: Microtech UDT (вверху) и Masters of Defense Hornet

260

260. Так работает обыкновеннейший перочинный ножик с неблокируемым клинком. А – пружина, В – клинок, С – рукоятка

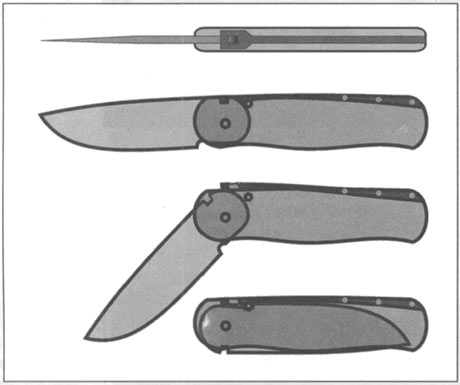

261

261. Если на пружине сделать вырез в форме петли, а в соответствующем месте клинка крючок в форме зуба, то при раскрытии ножа вырез зацепится за крючок и заблокирует клинок в раскрытом положении. Чтобы сложить нож, потребуется чем-нибудь приподнять пружину; это «что-то» на рисунке не показано, иначе на нем ничего нельзя было бы разобрать…

262

262…зато упомянутое «что-то» видно на этом снимке. Прикрепленная к передней части пружины подвижная пластинка своим передним краем упирается в обух клинка и приподнимает пружину, снимая блокаду

263

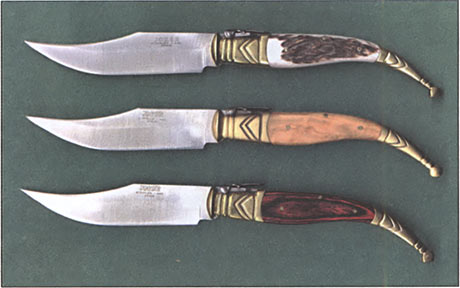

263. Несколько выпускаемых сейчас испанской фирмой Joker моделей ножей на манер навахи

264

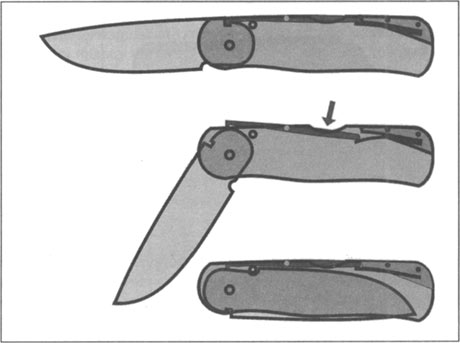

264. Так действует back lock. Чтобы снять блокаду и сложить нож, надо надавить на блокирующий рычаг в вырезе, сделанном на ребре рукоятки

265

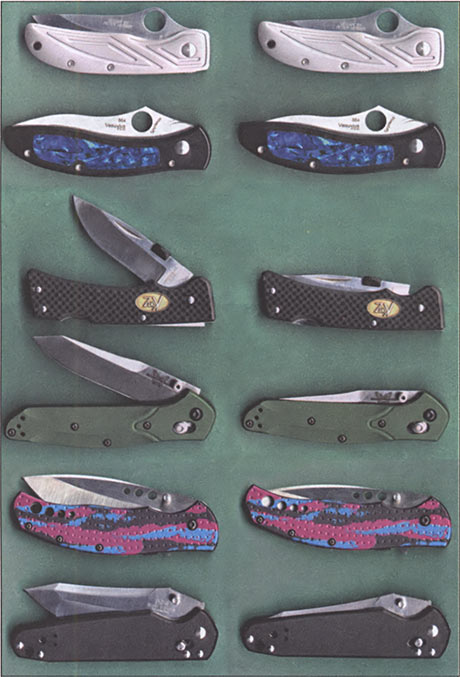

265. На данном снимке – ножи с различными блокирующими устройствами; это позволяет сравнить, какое из них наиболее надежно удерживает нож в сложенном состоянии. С левой стороны нож раскрыт до «критического угла», когда блокирующий механизм уже не в силах возвратить клинок в рукоятку. Справа ножи в сложенном состоянии. Сверху вниз: Spyderco Petr Herbst (liner lock), Vesuvius (compression lock), Katz Knives Carbon Fiber (back lock), Benchmade 940 Osborne (axis lock), Kershaw Boa (liner lock с механизмом speed safe), SOG Night Vision (arc lock)

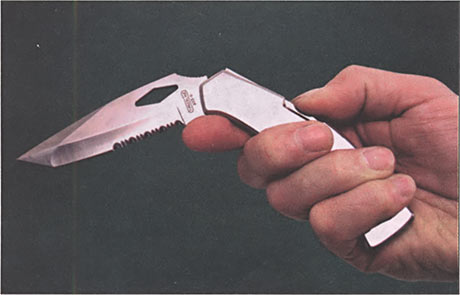

266

266. При снятии блокады back lock пальцы не окажутся на пути лезвия. Если правильно держать нож, освобожденный клинок опустится на пальцы своею неострой частью. На снимке – нож Timberline Special Service

267

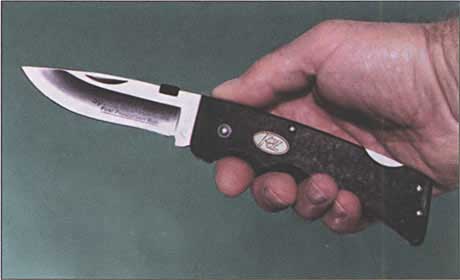

267. Если рукоятка ножа достаточно длинна, а выемка отодвинута довольно далеко назад, снять блокаду и сложить нож одной рукой не очень просто, а то и вовсе нельзя. На снимке – нож Katz Knives Special Forces

268

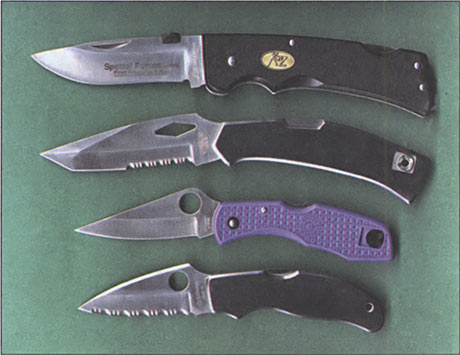

268. Несколько ножей с блокирующими устройствами back lock. Сверху вниз: Katz Knives Special Forces, Timberline Special Service, Spyderco Delica и Calypso Junior Stainless

269

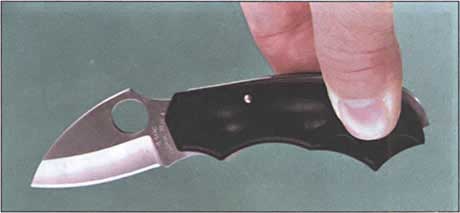

269. Нож Spyderco Meerkat, оснащенный блокирующим устройством phantom lock – новейшей модификацией блокировки back lock. Чтобы снять блокаду, нужно раздвинуть накладки, как раскрывают ножницы, и тогда дисковидная поверхность отодвинет назад блокирующий рычаг

270

270. На этой схеме я постарался показать, как начинает двигаться клинок ножа с блокирующим устройством back lock во время работы. При длине клинка М = 100 мм, радиусе оборота R = 15 мм, наклонении плоскости А = 0,1 мм кончик клинка будет двигаться в пределах примерно 0,7 мм

271

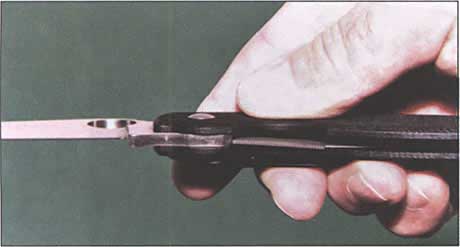

271. Так выглядит блокировочное устройство liner lock. Пружинистое крылышко, составляющее часть стальной или титановой боковой пластинки несущего каркаса, упирается в заднюю часть клинка и мешает сложению ножа. В самых лучших моделях (на снимке – Spyderco Military) взаимодействующая с крылышком поверхность клинка чуть скошена, чтобы удержать крылышко в нужном месте и не позволить ему перебраться на противоположную оправу рукоятки

272

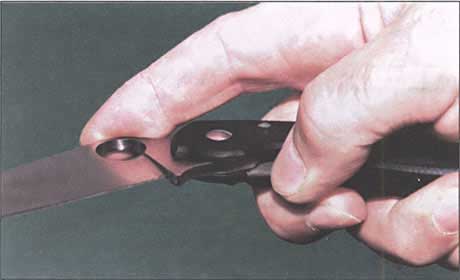

272. Так освобождается liner lock, чтобы сложить нож. На снимке показан последний момент, когда большому пальцу пора уже «удирать» с пути лезвия. Лучше всего научиться перехватывать клинок большим пальцем именно в этот момент, чтобы сложить нож

273

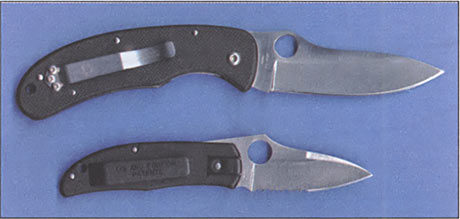

273. Я без раздумий кладу в карман кончиком вверх оснащенный блокировкой liner lock маленький нож Spyderco Michael Walker Lightweight. Но если у меня в кармане в той же позиции, скажем, Spyderco Tim Wegner с большим и тяжелым клинком

274

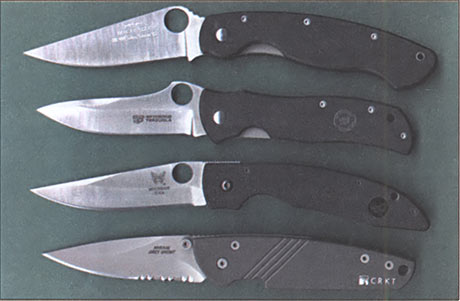

274. Мои любимые ножи с блокировкой liner lock в первозданной ее ипостаси, безо всяких усовершенствований и добавлений. Сверху вниз: Spyderco Military и Starmate, Benchmade AFCK, CRKT Mirage Gray Ghost. У первых двух ножей блокирующая пластинка в вырезе на противоположной накладке, ее хорошо видно на снимке. У двух последних одинаковые вырезы на обеих накладках, из-за чего доступ к блокирующей пластинке тут затруднен. Это сделано для того, чтобы не допустить произвольного снятия блокады

275

275. Так действует предохранитель ножа LAWKS. Передвигая рычажок вперед…

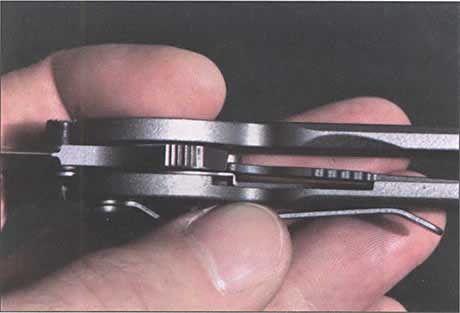

276

276… мы выстраиваем дополнительную преграду на пути блокирующего крылышка. Теперь уже ничто не в силах убрать его с пути задней части клинка и сложить нож

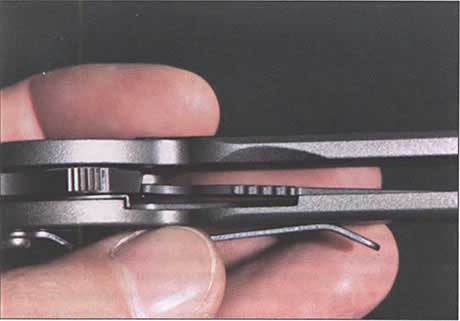

277

277. Передвигая направляющий рычажок назад, мы отодвигаем предохранитель; теперь можно убрать блокирующую пластинку с пути клинка и сложить нож, как это делается с помощью обычной блокировки liner lock

278

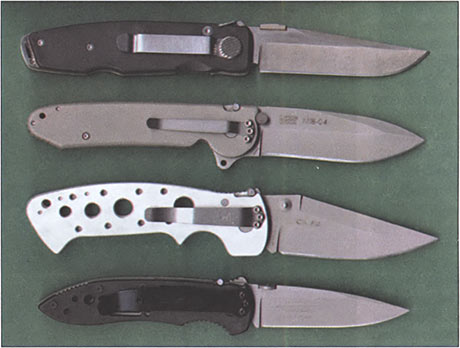

278. Несколько ножей с предохранителем LAWKS. Сверху вниз: Gerber Michael Walker Tactical, CRKT M18-04, KFF Pro и Point Guard. У верхнего и нижнего предохранитель LAWKS снят, у двух в центре – он в действии

279

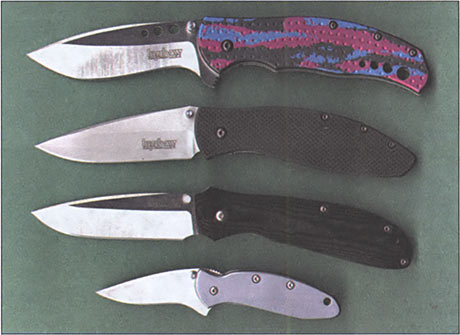

279. Несколько ножей Kershaw, изготовленных по проекту Кена Ониона, с механизмом, помогающим раскрытию ножа, – speed safe. Сверху вниз: Boa, Avalanche, Ricochet, Chive. Boa и Chive оснащены облегчающим раскрытие ножа устройством index trigger, поэтому простой дополнительный предохранитель не позволит ножу самовольно раскрыться в кармане, если вы случайно приведете это устройство в действие

280

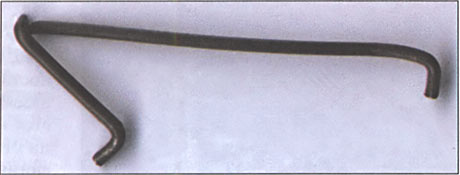

280. Пружина устройства speed safe – его слабое место, она может сломаться. Вы и сами легко сможете ее заменить, а фирма, пока действует гарантия, бесплатно вышлет вам запасную по первому требованию

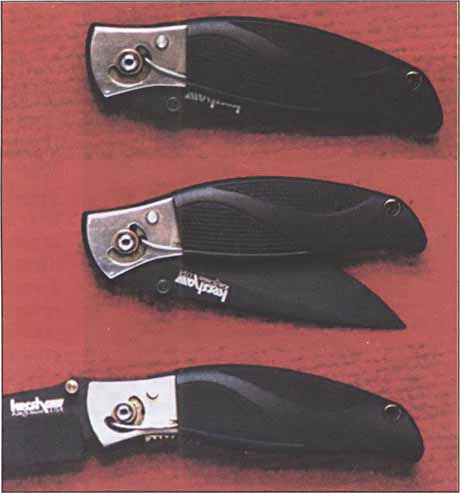

281

281. Так работает speed safe – механизм, помогающий раскрытию ножа. У демонстрационного ножа фирмы частично сняли накладку, за которой спрятано устройство. Короткое, загнутое кверху плечо пружины находится под накладкой, в месте, расположенном примерно посередине оставшейся ее части. Пружина давит горизонтально влево (на снимке). Вверху – плечо, передающее давление пружины на клинок, находится перед осью поворота, если смотреть по линии сложения ножа. В таком положении пружина противодействуют раскрытию ножа. В центре – критический угол раскрытия. Давление пружины направлено прямо на ось, и она не в силах повернуть клинок ни в ту, ни в другую сторону. Малейшее движение в одном направлении (на снимке – по часовой стрелке) вызовет резкое раскрытие ножа. Движение в противоположном направлении заставит клинок вернуться внутрь рукоятки. Внизу – нож раскрыт, и его клинок заблокирован. Пружина разжалась, и если потрясти ножом, то можно услышать, как она постукивает в рукоятке. Складывая нож, вы сжимаете пружину

282

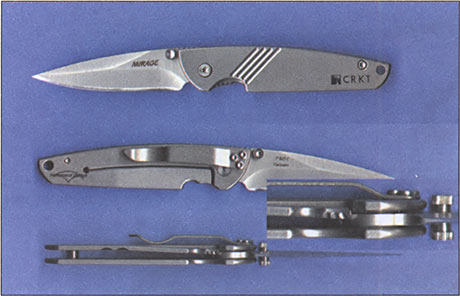

282. Так работает frame lock – устройство, которое, в сущности, ничем, кроме названия, не отличается ни от mono lock, ни от integral lock. На снимке – нож Mirage Titanium, выпускаемый фирмой CRKT по проекту Джима Хэммонда (Jim Hammond)

283

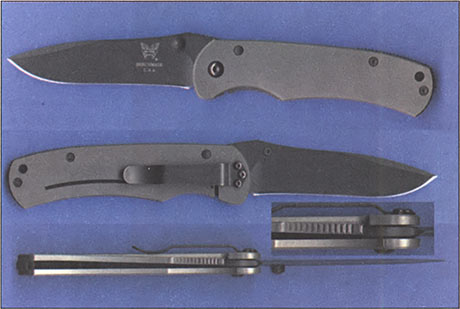

283. Блокировка mono lock, которой оснащен нож Benchmade Pinnacle, собственно говоря, ничем от нее не отличается

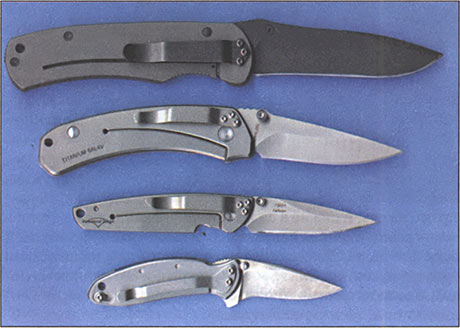

284

284. Несколько ножей с блокирующими устройствами frame lock, mono lock и integral lock. Сверху вниз: Benchmade Pinnacle, CRKT S-2 и Mirage Titanium, Kershaw Chive

285

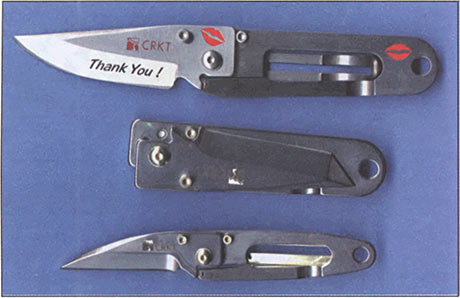

285. Чуть более упрощенный вариант того же самого блокирующего устройства. На рукоятке, строго говоря, только одна накладка, часть которой и составляет блокирующее крылышко. Подобные ножи не так уж прочны, но они вполне пригодны для повседневных операций. Сверху вниз: CRKT Classic KISS, KISS Special Edition (в сложенном положении), PECK Special Edition. Кстати, на раскрытых ножах хорошо виден шарик на переднем конце блокирующего крылышка, который удерживает нож в сложенном положении

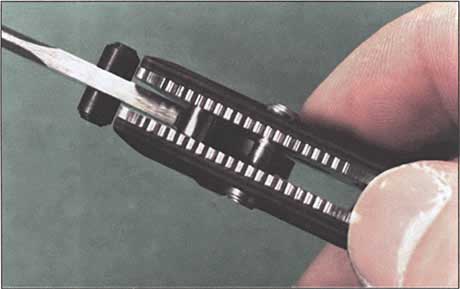

286

286. Оснащенный блокирующим устройством axis lock нож Benchmade Ares (вид со стороны обуха клинка и рукоятки). Блокирующая ось с выступающими наружу концами-кнопками преграждает путь задней части клинка и не позволяет ножу сложиться

287

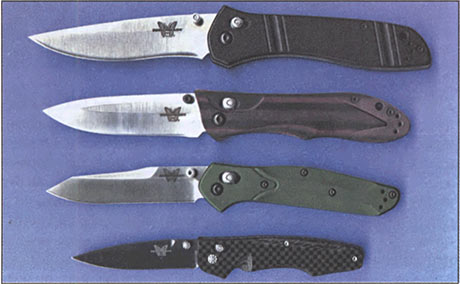

287. Несколько ножей с блокировкой axis lock. Сверху вниз: Model 710 Axis Lock Уильяма Мак-Генри и Джейсона Уильямса (William McHenry, Jason Williams) Model 730 Ares Алена Элишевица (Allen Elishewitz), Model 940 и 970 Уоррена Осборна (Warren Osborn)

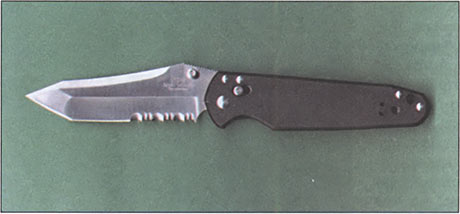

288

288. SOG Night Vision – первый нож, который оснастили блокирующим устройством arc lock. На оправе рукоятки хорошо видна кнопка управления блокировочным устройством и овальное отверстие, внутри которого она передвигается

289

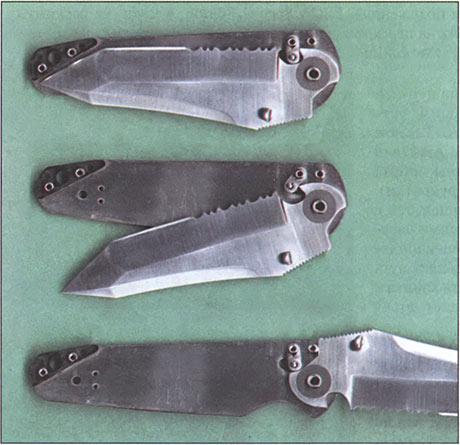

289. Так действует блокировочное устройство arc lock. Рычаг, вращающийся вокруг неподвижной оси и отодвигаемый вперед (на снимке – справа), в сложенном положении ножа давит на поверхность дисковидной задней части клинка и не позволяет ножу самопроизвольно раскрыться (вверху). Раскрывая нож, мы преодолеваем сопротивление пружины и отодвигаем рычаг назад. Если клинок застынет над рукояткой под углом меньше критического (в центре) и мы прекратим раскрывать нож, он снова сложится. Когда нож раскрыт, рычаг своим подвижным концом перегородит путь задней части клинка и не позволит ножу сложиться (внизу). Чтобы сложить нож, надо отодвинуть подвижный конец рычага назад, а для этого следует потянуть за один из концов направляющей оси, которые – в виде кнопок – выступают из оправы ножа по обеим сторонам рукоятки

290

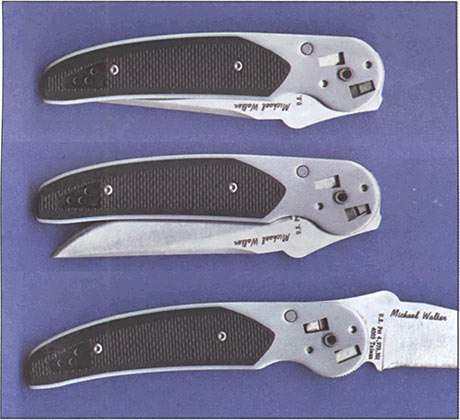

290. Так действует блокировочное устройство blade lock. Когда нож сложен, выступ блокирующего рычага входит в вырез и удерживает клинок (вверху). Надавливая на колечко, служащее для раскрытия ножа, вы приподнимаете противоположный конец блокирующего рычага, убирая выступ из выреза. Теперь клинок может поворачиваться, раскрывая нож (в центре). Когда нож раскрыт полностью, а колечко уже освободилось от вашего пальца, выступ под давлением пружины вдавливается в противоположный вырез и блокирует клинок в раскрытом положении (внизу)

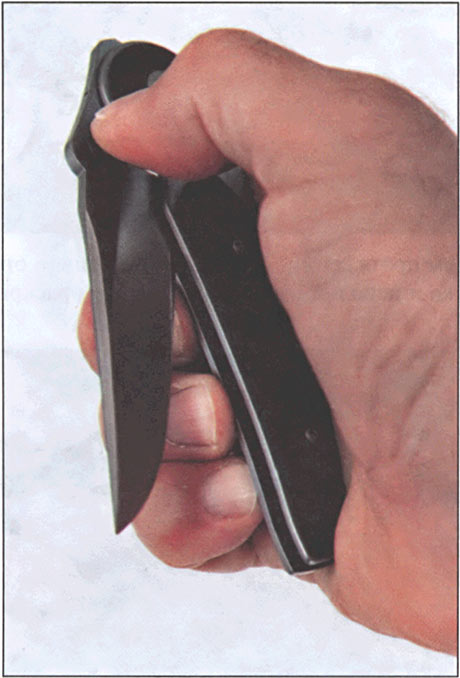

291

291. Чтобы раскрыть нож, оснащенный блокировочным устройством blade lock, надо сначала нажать на колечко, которое находится на клинке, и только после этого повернуть его

292

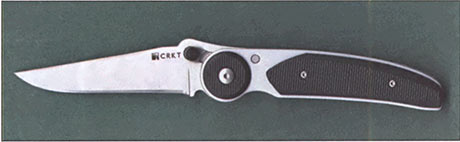

292. Это пока единственный нож с блокирующим устройством blade lock. Его спроектировал Майкл Уокер, а выпускает фирма CRKT

293

293. На первый взгляд, блокирующее устройство compression lock – это всего лишь передвинутое на «неправильную», заднюю часть рукоятки устройство liner lock

294

294. Однако конструкция compression lock решительно на него не похожа, и блокировка эта работает принципиально иначе. Его длинное и тоненькое блокирующее крылышко не испытывает давления на всем своем протяжении. Только маленький его отрезок зажимается между задней частью клинка и неподвижным ограничителем раскрытия ножа

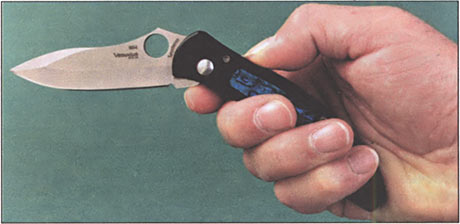

295

295. При снятии блокировки compression lock пальцы не окажутся на пути лезвия. Если вы правильно держите нож, освобожденный клинок опустится на пальцы своей неострой частью

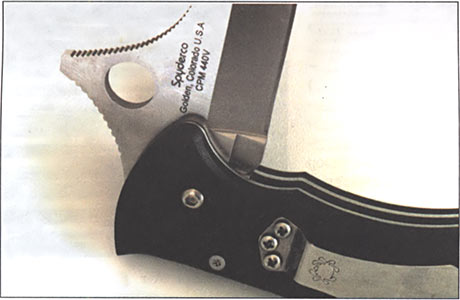

296

296. Взаимодействующие скошенные поверхности задней части клинка и блокирующего крылышка плохо удерживают нож в сложенном состоянии, они втягивают клинок обратно только в том случае, если он застынет над рукояткой под минимальным углом

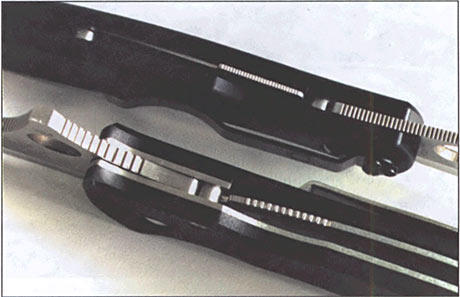

297

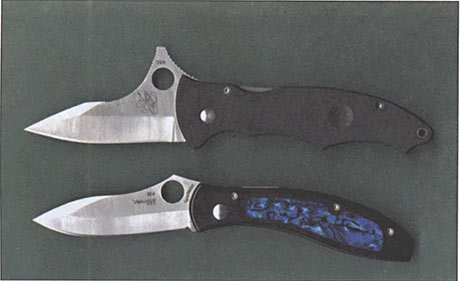

297. Два ножа с блокирующим устройством compression lock, выпускаемые фирмой Spyderco: вверху – Gunting Брэма Фрэнка (Bram Frank), внизу – Vesuvius Фрэнка Чентофанте (Frank Centofante)

298

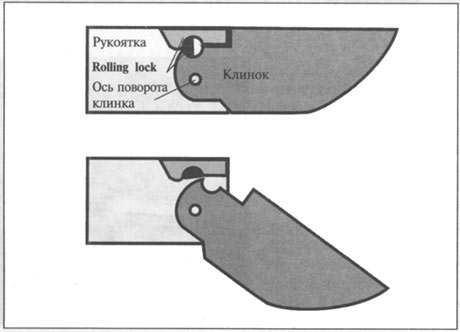

298. Схема действия блокирующего устройства rolling lock.

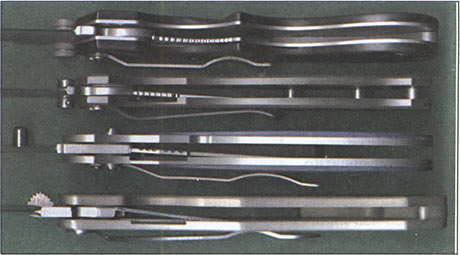

299

299. Проверка состояния блокирующего устройства liner lock. У ножа сверху (это – Timberline Wortac) устройство не закрылось до конца, потому что я засунул кусочек бумаги в зазор между задней частью клинка и ограничителем его раскрытия. У двух следующих ножей устройство работает нормально. Это: Gerber Air Ranger и CRKT. Самым нижним – (Ка-Bar) D2 Extreme Folder – пользоваться уже нельзя

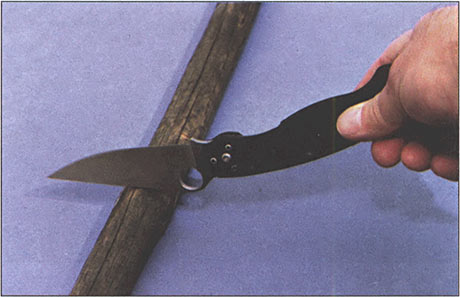

300

300. Проверка прочности блокировки. Возьмем нож так, чтобы, если он сложится, наши пальцы не оказались на пути лезвия, и станем постукивать по чему-нибудь твердому – разными местами клинка, с разной силой и с разной частотой

301

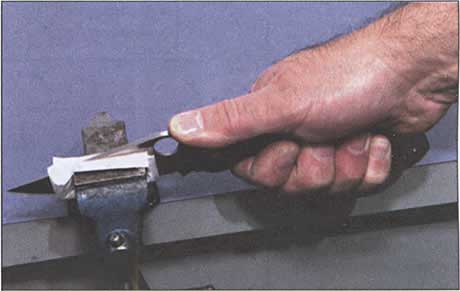

301. Проверяем, как справляется нож с разными способами крепко держать его в руке. Зажмем клинок в тисках (не забудем о прокладках!) и постараемся найти такое положение ладони на рукоятке, при котором блокировка сработает самопроизвольно. Тут главное – довериться собственному чутью и не изменить чувству меры
