Удлинять корпус БМП до «семикаткового» варианта в Кургане посчитали крайне неудачным решением. Масса машины еще больше возрастала, увеличивалась длина гусеницы, а ее устойчивость в обводе уменьшалась. Увеличение длины опорной поверхности гусениц увеличивало нагрузки на механизмы поворота. К тому же это потребовало бы некоторой перестройки корпусного производства на заводе.

Конструкторы СКБ подошли к решению проблемы обеспечения запаса плавучести комплексно. Так как машина имела некоторый запас по ширине, решили установить на нее пенозаполненные крылья, увеличивающие водоизмещение.

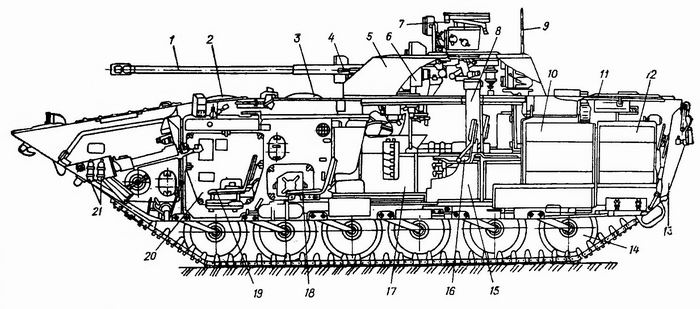

Продольный разрез БМП-2, вид с левого борта, хорошо видно уменьшение размеров десантного отделения по сравнению с БМП-1:

1 – 30-мм пушка 2А42; 2 – люк механика-водителя; 3 – люк десантного отделения; 4 – спаренный пулемет ПКТ; 5 – башня; 6 – прицел ВПК-1-42; 7 – пусковая установка; 8 – укладка ПТУР; 9 – антенна радиостанции Р– 123М; 10 – топливный бак; 11 – люк десанта; 12 – аккумуляторный отсек; 13 – кормовая дверь; 14 – опорный каток; 15 – магазин пушки 2А42; 16 – сиденье оператора; 17 – магазин ПКТ; 18 – сиденье десантника; 19 – сиденье механика-водителя; 20 – перегородка силового отделения; 21 – баллоны системы ППО (из ТО и ИЗ БМП-2 1987 года издания).

Массу БМП тоже снизили. Во-первых, отказались от пулеметной башенки, располагавшейся за люком механика-водителя. Во-вторых, сэкономили еще 400 кг благодаря применению разработанной в «НИИ Стали» новой броневой стали с термомеханической обработкой. Она позволила сохранить прежние защитные свойства машины при некотором уменьшении толщины броневых листов.

В-третьих, было освоено производство новых балансиров ходовой части машины из новой, более прочной стали. При этом масса новых балансиров была несколько снижена, а надежность ходовой части удалось увеличить. Кроме того, в ходовой части установили более прочные диски опорных катков, не увеличивая их массы. В гусеничной ленте было применено соединения пальцев соседних траков клеммного типа вместо клинового. Это также повысило надежность ходовой части и дало некоторую экономию массы.

В общем, к концу 1975 года конструкция курганского варианта будущей БМП-2 была отработана.

В октябре 1975 года в Кубинке состоялся показ министру обороны, члену Политбюро ЦК КПСС Маршалу Советского Союза А.А. Гречко, о котором уже шла речь выше. Тогда ему показывали волгоградский легкий плавающий танк, курганскую БМП «Объект 675» и челябинскую БМП «Объект 768». После показа обсуждался вопрос о том, какую БМП нужно иметь на вооружении: с 30-мм пушкой 2А42 или с 73-мм орудием 2А41 «Зарница». Представители ГРАУ настаивали на том, что «Зарница» обладает противотанковым действием, а 2А42 нет. А,А. Гречко после этого склонялся более к машине с «Зарницей». За курганскую машину вступился министр машиностроения Бахирев, которого поддержал заместитель начальника ГБТУ генерал-лейтенант Рябов. После этого маршал Гречко в задумчивости произнес: «Может, следует иметь и то и другое?». Этих слов министра обороны было достаточно, чтобы в ГРАУ быстро подготовили решение военно-промышленной комиссии, в соответствии с которым на КМЗ должны были разработать и изготовить опытные образцы еще опытной БМП, вооруженной орудием 2А41 «Зарница» и 12,7-мм пулеметом НСВТ «Утес». На заводе машина получила индекс «Объект 681». В 1975-1978 годах СКБ КМЗ пришлось провести полный цикл ОКР по боевому отделению с 73-мм орудием – от разработки конструкции, изготовления опытных образцов машины, их испытания до изготовления трех машин для сравнительных испытаний. Между ГБТУ и ГРАУ возникли разногласия. ГБТУ было против производства сразу двух машин. Получилось бы, что у одной роты будет одна машина, а у другой – иная. Каждую требовалось бы снабжать, обслуживать и ремонтировать по-разному. Да и для производства это оказалось бы затруднительно, и общее количество выпускаемых машин, необходимых для перевооружения, было бы меньше. Следовало решить вопрос, какую машину ставить на производство. ГРАУ было за «Зарницу», ГБТУ – за «тридцатку».

Сравнительные испытания БМП-1, «Объект 675» и «Объект 681» (по три машины) проводились в 1978 году в течение месяца в Московском военном округе на Алабинском полигоне Таманской мотострелковой дивизия.

Выводы по результатам стрельб рождались в словесных боях, где каждая из сторон старалась чем-то «поддеть» конкурента.

Но преимущество БМП с 30-мм пушкой с каждым днем становилось все очевидней, и тогда ГРАУ было вынуждено предложить закончить испытания. Присутствующие на них представители этого ведомства вышли с предложением поставить на производство новых БМП в объеме: 25% с 30-мм пушкой и почему-то для вооружения пограничных войск, а 75% БМП с 73-мм орудием «Зарница» – для армии. Позже был предложен вариант 50 на 50, и еще позже, под давлением объективных обстоятельств, ГРАУ согласилось, что все БМП надо делать с 30-мм пушкой.

Но ГРАУ не собиралось отступать и продолжало искать сторонников 73-мм орудия «Зарница». Они обратились к главкому Сухопутных войск генералу армии И.Г. Павловскому. Главнокомандующий решил сам посмотреть в действии две машины с различными комплексами вооружения. Было принято решение отстрелять по реальным танкам Т-72, которые поставили лобовой проекцией в сторону стреляющих БМП на дистанции 1200 метров.

После первых же выстрелов стало понятно, что новая 73-мм пушка «Зарница» лобовую броню танка не пробивала, а 30-мм и подавно. Единственное, что она могла сделать, так это тремя очередями поразбивать все прицелы и некоторые приборы наблюдения и освещения. Но это не те цели, которые ставились для комплексов вооружения разрабатываемых БМП.

Тогда представители ГРАУ предложили поставить танки бортом к стреляющим машинам, как будто бы БМП ведут огонь по ним из засады. Танкисты, привели танки в походное положение: залили все баки топливом полностью, уложили в машины весь боекомплект и еще поставили дополнительные бочки с горючим в корме.

БМП должны были расстрелять по боекомплекту: из 30-мм пушки – 500 выстрелов, из них 340 с осколочно-фугасным и осколочно-трассирующим снарядами, а из 73-мм пушки сорок с кумулятивной гранатой. Программой испытаний предусматривалось на три выстрела 73-мм системы три очереди по восемь выстрелов из «тридцатки».

Первой стреляла БМП с 73-мм орудием «Зарница», стрельба которой была на редкость неудачной. Первый выстрел – недолет, попадание в землю перед машиной и рикошет вверх. Второй выстрел снова промах – граната прошла чуть-чуть впереди танка. Третий выстрел – граната попала в нижний край бортового экрана. Кумулятивная струя, пробив его, ушла в землю под днищем танка, не зайдя внутрь боевого отделения. Попадание было, а результата от него никакого. Обрадованные танкисты после команды покинули укрытие, залезли в танк, завели двигатель, и Т-72 умчался на большой скорости, поднимая за собой клубы пыли.

БМП с 30-мм пушкой стреляла по другому танку. Первой же очередью сорвало на землю зенитный пулемет. Вторая очередь угодила в наружный топливный бак, который ярко вспыхнул. Третьей очередью было подожжено топливо дополнительной бочки, которое разлилось по крыше моторно-трансмиссионного отделения танка, и пламя охватило его весь. В результате этого возгорания прогорели резиновые уплотнения вокруг башни, пламя проникло внутрь моторного отделения и охватило двигатель. Танк потушили, но завести его уже не было никакой возможности. Тогда появился танковый тягач, который подцепил и эвакуировал расстрелянный танк в парк.

Первые десять предсерийных БМП с 30-мм пушкой на КМЗ изготовили в 1977 году.

В 1980 году на территории СКВО и ТуркВО были проведены первые войсковые испытания десяти машин «Объект 675», будущих БМП-2. Они продолжались в течение 6 месяцев. Машины прошли тысячи километров по степной, горной и пустынной местностям со стрельбами на выделяемых на маршруте полигонах. Исследовались их максимальные возможности. Ни один дефект или замечание во время испытаний не оставались без внимания. Несмотря на хорошие результаты, показанные на испытаниях, все же принятие на вооружение и в серийное производство «Объекта 675» задерживалось. Но на Курганмашзаводе, тем не менее, стали постепенно переходить с БМП-1 на новую машину, несколько лет выпуская их параллельно в разных количествах.

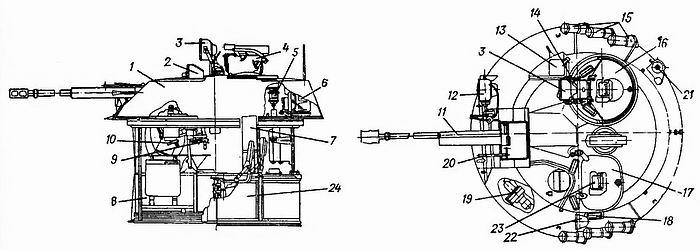

Устройство боевого отделения БМП-2 (из ТО и ИЭ БМП-2 1987 года издания).

Позднее еще дважды – в 1982 году в Средней Азии, в 1983 году в СибВО роты БМП-2 проходили аналогичные войсковые испытания. Улучшали машину оперативно. После обнаружения комиссией какого-то дефекта представители КБ заводов сообщали об этом на предприятия, где немедленно разрабатывались соответствующие меры, срочно внедрялись изменения – в это время полным ходом шло серийное производство машины. Военным новая БМП понравилась, но в Минобороны решение о ее принятии на вооружение постоянно откладывалось, и так до 1980 года. Точку в окончательном решении относительно приема на вооружение «Объекта 675» с 30-мм автоматической пушкой поставила война в Афганистане. Прибывшая туда в 1980 году опытная партия из 20 машин, показала в бою неоспоримое преимущество перед БМП-1. В феврале 1981 года в Демократическую Республику Афганистан, где уже второй год шла война, под руководством председателя научно-технического комитета Главного бронетанкового управления генерал-майора В.П. Дикого, прибыла группа главных конструкторов предприятий Министерства оборонной промышленности СССР. Задача поездки – выявить недостатки советской бронетанковой техники, проявившиеся в ходе боевых действий, для срочного их устранения. Это сегодня многие стали понимать, что личный состав Ограниченного контингента советских войск тогда противостоял не только афганским моджахедам, но и зарождавшемуся в то время организованному международному терроризму, показавшему свою зловещую суть намного позже. Прибывшие в Афганистан конструкторы с болью смотрели на разбитые, сожженные остовы «бээмпэшек» и «бэтеров», громоздившиеся на сборных пунктах поврежденных машин. В конце этой командировки в Афганистан в оборудованной под зал палатке конструкторы встретились с командирами частей для обмена мнениями. В своих выступлениях военные откровенно высказывались

о качестве отечественной бронетехники, и кое-кому из гостей пришлось несладко. И вдруг один из офицеров, сидящих в зале, спросил: «У нас есть новая БМП с «тридцаткой». Кто ее сделал?» Присутствовавший там главный конструктор этой машины А.А. Благонравов приготовился выслушать «горькую правду». Но офицер продолжил: «Эта машина с 30-мм пушкой – то, что надо, «душманы» ее боятся и называют «шайтан-арба». Посмотреть бы на того, кто ее придумал». Генерал Дикий попросил встать Благонравова и «показать себя народу». Главный конструктор СКБ поднялся, и неожиданно офицеры ему зааплодировали. Вопрос был решен, машина была принята на вооружение. В том же 1981 году машина «Объект 675» была принята на вооружение под индексом БМП-2. Тогда еще никто не знал, что в это время в стенах СКБ Курганского машиностроительного завода «за семью печатями» секретности под руководством А.А. Благонравова уже полным ходом шли работы по созданию новой уникальной боевой машины пехоты, боевые и технические параметры которой остаются никем не превзойденными и поныне. Но это тема очередного повествования. С принятием на вооружение БМП-2 в первую очередь отправлялись в Афганистан и в Группу Советских войск в Германии. Потом машина стала поставляться во все остальные военные округа СССР, в страны Варшавского договора и во многие арабские страны.

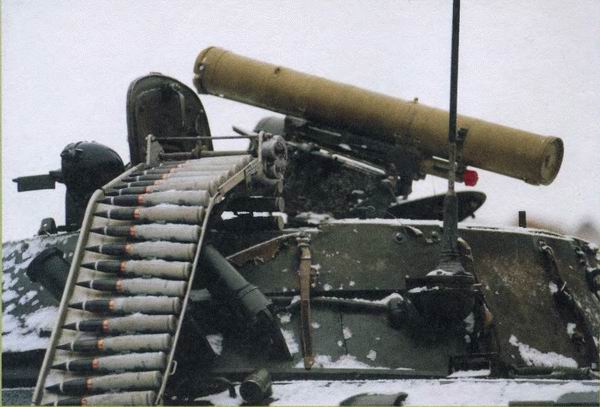

Загрузка 30-мм патронов в систему питания 30-мм пушки БМП-2.

ОПИСАНИЕ КОНСТРУКЦИИ БМП-2

 Боевая машина пехоты является гусеничной боевой машиной, имеющей вооружение, броневую защиту и высокую маневренность. Машина вооружена 30-мм автоматической пушкой 2А42 с двухленточным селективным питанием, стабилизированной в двух плоскостях, спаренным с пушкой 7,62-мм пулеметом ПКТ и пусковой установкой для борьбы с бронированными целями из машины и вне ее. Вооружение, установленное в БМП-2, позволяет вести борьбу с различными целями, включая танки и боевые вертолеты. Это первая в мире БМП, на которой было установлено оружие, стабилизированное в двух плоскостях. Для постановки дымовых завес в целях маскировки машина оборудована термодымовой аппаратурой и системой пуска дымовых гранат 902В «Туча-2». Для траления мин на машину может быть установлено тралящее оборудование – ножевой колейный минный трап КМТ-10. Машина может преодолевать водные преграды на плаву, используя для передвижения гусеничный движитель, а также приспособлена для авиадесантирования. Правда, о практике и вообще, об авиадесантировании БМП-2 нигде не упоминается. Расчет машины состоит из десяти человек: экипаж три человека (командир, механик-водитель, наводчик-оператор) и семь стрелков-десантников. Десант может вести прицельный огонь из личного оружия через амбразуры машины, расположенные в десантном отделении и отделении управления. Основными частями машины являются броневые корпус и башня, вооружение, приборы прицеливания и наблюдения, система боепитания, силовая установка, силовая передача, ходовая часть, электрооборудование и средства связи, система защиты от оружия массового поражения, пожарное оборудование, системы постановки дымовых завес и пневмооборудование. На машине имеется возимый комплект запасных частей, инструмента и принадлежностей. По расположению механизмов и оборудования внутри машина разделена на четыре отделения: управления, боевое, силовое и десантное. Отделение управления с рабочими местами механика-водителя и стрелка-десантника расположено впереди машины слева. В средней части машины установлена двухместная башня с комплексом вооружения и рабочими местами командира и наводчика-оператора, образующая вместе с подбашенным пространством боевое отделение. За ним расположено десантное отделение на 6 человек. Оборудование отделения управления и десантного отделения, МТО такие же как и на БМП-1, за редким исключением. Боевое отделение расположено в средней части корпуса машины непосредственно за силовым отделением. Оно включает в себя двухместную башню и часть корпуса, ограниченную перегородкой силового отделения спереди и ограждениями сидений десанта сзади. В башне в качающейся маске установлены пушка 2А42 и спаренный с ней пулемет ПКТ. На вращающемся полу смонтированы магазин ПКТ и система, обеспечивающая ленточное питание пушки бронебойно-трассирующими и осколочно-фугасными снарядами. В крыше башни между люками оператора и командира установлена пусковая установка для ПТУ Р. В башне оборудованы рабочие места оператора и командира. В башне установлены: блок управления и коммутации БУ-25-2С, узлы стабилизатора, укладка ПТУР, аппаратура управления пусковой установкой 9П135М (9П135М-1). В корпусе боевого отделения на правом борту установлены крепления для укладки трех ПТУР, в нише правого борта укладывается вьючное устройство пусковой установки 9П135М (9П135М-1), предусмотрены укладки для боекомплекта и ЗИП. Пусковая установка 9П135М-1 – вариант исполнения пусковой установки 9П135М. Десантное отделение расположено за башней в кормовой части машины.

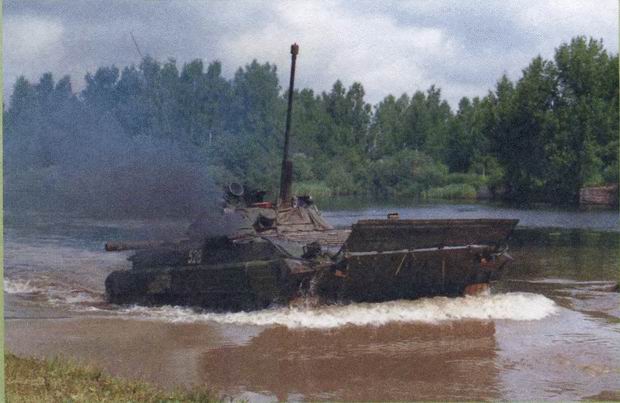

БМП-2 2-й гвардейской мотострелковой дивизии на занятиях по преодолению водных преград. Июль 2005 года (фото Сергея Суворова).

В десантном отделении – шесть рабочих мест для стрелков-десантников, по три с каждого борта. Десантное отделение БМП-2 стало значительно меньше, по сравнению с десантным отделением БМП-1 из-за увеличения диаметра погона башни и смещения ее назад на 160 мм. В связи с уменьшением десантного отделения машины и перемещением командира в башню, одного десантника разместили в отделении управления в передней части БМП за механиком водителем. При спешивании покидать машину этому десантнику приходится, прыгая с борта БМП, порой на ходу. На каждом рабочем месте имеются прибор ТНПО-170А с электроподогревом для наблюдения за местностью при нахождении десанта в машине при закрытых люках. Две передние амбразуры рассчитаны под установку пулеметов ПК (ПКМ), остальные – под установку автоматов. Амбразуры оборудованы шаровыми опорами со специальными замками для крепления автоматов Калашникова, что обеспечивает исключения производства случайного выстрела внутрь машины при движении по пересеченной местности, а также снижает вероятность попадания внутрь отравляющих веществ и радиоактивной пыли при действиях на зараженной местности. При поставках БМП-2 на экспорт, в страны, где используются не автоматы Калашникова, а другие системы, замки шаровых опор выполнены под те типы оружия. Для снижения загазованности внутри машины при стрельбе из оружия десанта амбразуры оборудованы устройствами отсоса пороховых газов. Они выполнены на специальных отражателях, устанавливаемых на оружие стрелков для предотвращения полетов гильз экстрактированных во время стрельбы из автоматов. Для выхода и входа десанта в корме машины имеются две двери, в которых установлены два наблюдательных прибора ТНПО-170А с электрообогревом, а в левой двери имеется еще и амбразура для стрельбы из автомата. Всего в десантном отделении БМП-2 имеется восемь приборов наблюдения ТНПО-170А. Над сиденьями десантников в крыше расположены два люка (количество люков на БМП-2 было сокращено вдвое, по сравнению с БМП-1, из-за сокращения длины десантного отделения) для выхода десанта на плаву, ведения огня по воздушным целям и наблюдения за местностью на марше. Корпус БМП-2 внешне очень похожий на корпус БМП-1, собирался из катаных броневых листов, изготовленных методом термомеханической обработки. Это практически в полтора раза повысило стойкость брони при тех же ее толщинах, что и на БМП-1. Коническая низкопрофильная башня сварная из катаных листов броневой стали. Передние броневые детали машины имеют большие углы наклона для повышения защищенности от кинетических поражающих элементов. На нижнем лобовом листе БМП-2, кроме буксирных крюков и проушин для крепления машины при транспортировании, приварены проушины и специальные крепления для установки тралящего оборудования. Также для установки этого оборудования на верхнем броневом листе БМП-2 приварены штуцеры для соединения пневмосистемы тралящего оборудования с пневмосистемой машины, а спереди на боковых листах – хомуты для крепления штанг тралящего оборудования. Днище корпуса БМП-2 выполнено из листов легированной стали. Угол закрутки торсионов на БМП-2 был увеличен. Снаружи по бортам корпуса БМП-2 крепятся специальные крылья. Крылья служат для повышения запаса плавучести, обеспечивают уменьшение выброса пыли при движении по грунтам и создают совместно с гидродинамическими решетками, установленными на корме, так называемый, гидродинамический туннель, который создает движущую силу на воде за счет перематывания гусеница. Каждое крыло состоит из трех частей коробчатого типа, выполненных из листов алюминиевого сплава, и поплавка из стальных листов. Для сохранения запаса плавучести машины при повреждении или пробитии алюминиевых листов крыльев, внутренние полости крыльев и поплавков заполнены специальным легким полимерным материалом, который не поглощает воду, не впитывает ее.

Огневая мощь БМП-2

Выход БМП-2 на сушу после преодоления водной преграды (фото Сергея Суворова).

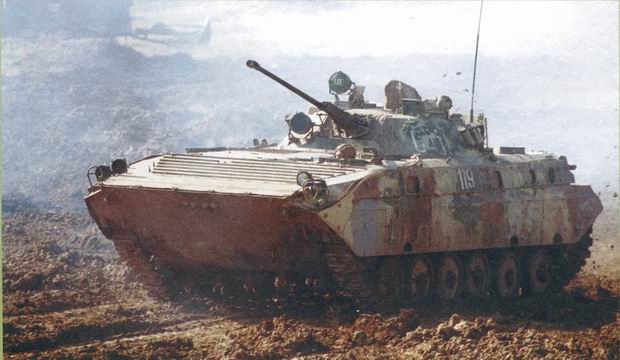

БМП-2 из состава 201–й мотострелковой дивизии на полковых тактических учениях с боевой стрельбой одного из мотострелковых полков, Таджикистан, январь 2004 года (фото Сергея Суворова).

Огневая мощь БМП-2 значительно превосходит по всем показателям БМП-1. Новая машина более эффективна при ведении борьбы с подобными боевыми машинами легкой категории по массе, при поражении пехоты противника, в том числе при больших углах места цели, а также имеет возможность ведения борьбы с вертолетами и низколетящими самолетами. При этом БМП-2 получила возможность ведения эффективного огня с ходу. Ведение борьбы с тяжелобронированными целями, такими, как например, танки, БМП-2 может вести с помощью комплекса управляемого вооружения второго поколения. В состав комплекса вооружения БМП-2 входят: 30-мм автоматическая пушка 2А42, пулемет ПКТ калибра 7,62 мм (спаренный с пушкой), комплекс управляемого вооружения «Конкурс» или «Фагот», комбинированный (дневной и пассивно-активный ночной) прицел БПК-1-42, прицел 1ПЗ-3 (дневной), стабилизатор вооружения 2Э36-1, ручные приводы наведения, дополнительное оружие. В машине предусмотрены: крепления для личного оружия мотострелков – двух ручных пулеметов ПК калибра 7,62 мм, шести автоматов АКМ калибра 7,62 мм (или АК74 калибра 5,45 мм); места для установки двух ПЗРК 9К34 «Стрела-3» (или 9К32 «Стрела-2М») для стрельбы по воздушным целям. Вместо ПЗРК в машине может размещаться гранатомет РПГ-7. Кроме того, в БМП-2 имеются 12 гранат Ф-1, 26-мм сигнальный пистолет 56-Н-574 с 12 осветительными и сигнальными ракетами к нему. Основным оружием комплекса вооружения БМП-2 является 30-мм автоматическая пушка 2А42, разработанная конструкторами тульского ГУП «КБП». Она предназначена для поражения наземных легкобронированных целей, живой силы и огневых средств противника, а также низколетящих воздушных целей. Питание пушки – двухленточное, селективное, т.е. в зависимости от решаемых огневых задач можно переключать подачу системы питания пушки на тот или другой тип боеприпаса. Патронные ленты к пушке размещаются в системе питания пушки 2А42. Стрельба из пушки ведется 30-мм унитарными патронами с бронебойными трассирующими, осколочно-фугасными зажигательными и осколочно-трассирующими снарядами. Возимый в БМП-2 боекомплект для пушки 2А42 составляет 500 патронов. Они снаряжены в две ленты: одна лента на 160 патронов с бронебойно-трассирующими (БТ) снарядами, другая -на 340 патронов с осколочно-фугасными зажигательными (ОФЗ) и осколочно-трассирующими (ОТ) снарядами. Патроны с осколочно-фугасными зажигательными и осколочно-трассирующими снарядами снаряжаются в ленту в соотношении 4:1. Лента с БТ снарядами укладывается в правый отсек магазина, который находится под сиденьем командира машины. Лента с ОФЗ и ОТ снарядами укладывается в левый отсек магазина, который установлен под сиденьем наводчика-оператора. Стрельба из пушки 2А42 может вестись одиночными выстрелами и очередями с малым (200-300 выстрелов в минуту) и большим (не мене 550 выстрелов в минуту) темпом стрельбы с отсечкой по восемь выстрелов или непрерывно. Переключение темпа стрельбы из пушки и длины очереди осуществляется переключателем, расположенным на блоке управления БУ-25-2С. Перезаряжание пушки (для производства первого выстрела и в случаях осечки) производится вручную при помощи специального откидного рычага или с помощью пиротехнической перезарядки. Использование пиротехнической перезарядки разрешается только в боевых условиях для предотвращения преждевременного износа деталей автоматики пушки. Прицельная дальность стрельбы из 30-мм автоматической пушки БМП-2 по наземным целям БТ снарядами составляет 2000 м, а ОФЗ и ОТ снарядами – 4000 м. Стрельбу по воздушным целям, летящим с дозвуковыми скоростями можно вести на дальностях до 2500 м и на высотах до 2000 м. Дальность прямого выстрела из пушки 2А42 по цели высотой 2 м составляет 1000 м, а максимальная дальность полета снаряда любого типа – немногим более 10 км. Бронепробиваемость БТ снаряда на дальности 1000 м и при встрече с броней под углом 60 градусов к нормали составляет 35 мм гомогенной брони. Этого вполне достаточно для эффективной борьбы с существовавшими на тот момент и появившимися спустя десятилетие после создания БМП-2 на западе боевыми машинами того же класса. При стрельбе бронебойными снарядами в кормовые проекции на дальностях до 1500 м возможно поразить и танк. Такие случаи были в ходе войны в Ираке в 2003 году. Приведенная площадь поражения наступающей пехоты противника не оснащенной средствами индивидуальной бронезащиты (СИБ) при стрельбе ОФЗ снарядами из пушки 2А42 составляет примерно 55 м кв, по залегшей пехоте – 21 м кв. Другими словами при разрыве 30-мм осколочно-фугасного зажигательного снаряда создается зона сплошного осколочного поражения в радиусе от 2,5 до 4 м. 7,62-мм спаренный пулемет ПКТ предназначен для стрельбы по живой силе противника и другим небронированным целям. Боевая скорострельность спаренного пулемета с ленточным питанием составляет 200-250 выстр./мин. Его боекомплект – 2000 патронов, снаряженных в одну ленту и уложенных в магазин, расположенный под пулеметом в боевом отделении. Такая система питания исключает надобность перезаряжания пулемета в боевой обстановке. Максимальная прицельная дальность стрельбы из спаренного пулемета ПКТ составляет 2000 м. Спаренная установка 30-мм автоматической пушки 2А42 и пулемета ПКТ имеет максимальный угол возвышения +75 градусов, угол склонения – 5 градусов. Мертвая зона составляет всего 22 м от корпуса машины. В целях обеспечения эффективной стрельбы с ходу и с места по наземным целям, а также с места по воздушным целям из автоматической пушки и спаренного с ней пулемета, в состав комплекса вооружения БМП-2 был включен электромеханический стабилизатор вооружения 2Э36-1. Он обеспечивает стабилизацию и стабилизированное наведение в горизонтальной и вертикальной плоскостях пушки 2А42 и спаренного с ней пулемета ПКТ. Стабилизатор также обеспечивает командирское целеуказание в горизонтальной плоскости. Срединная ошибка стабилизации пушки и спаренного с ней пулемета при движении машины со скоростью 25-35 км/ч составляет не более 1 тысячной дальности (т.д.). В стабилизаторе 2Э36-1 предусмотрены два основных режима работы – «Автомат» и «Полуавтомат» и один вспомогательный режим -«Целеуказание». Режим «Автомат» предназначен для стрельбы с места и с ходу по наземным целям. При этом осуществляются стабилизация и стабилизированное наведение спаренной установки в вертикальной и горизонтальной плоскостях. Работа стабилизатора в режиме в вертикальной плоскости (ВП) может осуществляться в диапазоне углов возвышения спаренной установки от -5 до +35 градусов относительно плоскости погона башни, а в горизонтальной плоскости (ГН) – при круговом вращении башни на 360 градусов. При угле возвышения спаренной установки примерно 35 градусов происходит автоматическое переключение стабилизатора из режима «Автомат» в режим «Полуавтомат». Скорости плавного наведения пушки и башни в стабилизированном режиме «Автомат» не превышают 0,07 град/с, максимальные скорости наведения в этом режиме составляют 6 град/с. Режим «Полуавтомат» является основным при стрельбе из спаренной установки по воздушным целям. В этом режиме также обеспечиваются стабилизация и стабилизированное наведение спаренной установки в вертикальной и горизонтальной плоскостях, но с меньшей точностью стабилизации, чем в режиме «Автомат». Диапазон углов наведения в режиме «Полуавтомат» в плоскости ВН – от -5 до +75 градусов относительно плоскости погона, в плоскости ГН обеспечивается круговое вращение. Скорости плавного наведения пушки и башни в режиме «Полуавтомат» не превышают 0,1 град/с, максимальные скорости наведения в этом режиме составляют в горизонтальной плоскости 30 град/с, а в вертикальной плоскости – 35 град/с. Режим «Целеуказание» предназначен для поворота башни в направлении цели, выбранной командиром, с перебросочной скоростью (30 град./с) по кратчайшему расстоянию. Возможность наведения с пультов управления в горизонтальной плоскости при режиме «Целеуказание» исключается. С целью предотвращения получения травм членами экипажа, предотвращения поломок стабилизатора, а также для обеспечения работы определенных систем, на машине автоматическая предусмотрена блокировка стабилизатора при открытых люках механика-водителя или десанта, при включении комплекса управляемого вооружения (режим «ПТР»), при срабатывании системы коллективной защиты от ОМП (режим «ПАЗ»), при установке пушки или башни на стопор. При открытом люке, подаче команды ПАЗ или включении ПТР отключаются электромагниты подъемного и поворотного механизмов, при этом приводы ВН и ГН переключаются на ручное управление.

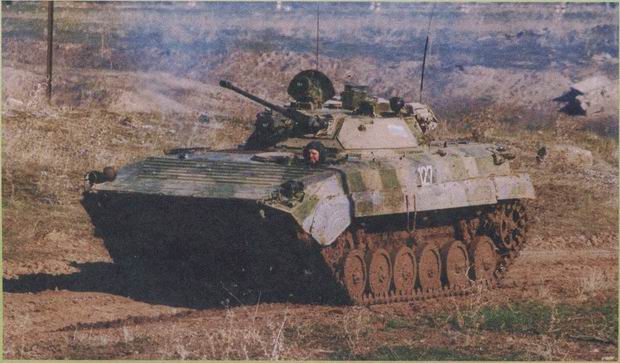

БМП-2Д из состава 201-й мотострелковой дивизии. Эта машина прошла войну в Афганистане и на момент съемки в январе 2004 года служила «верой и правдой» без единого капитального ремонта. Как знать, может эта машина в строю и по сей день? (фото Сергея Суворова).

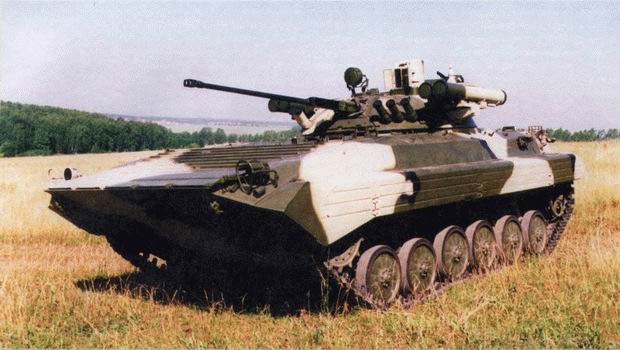

Тульский вариант модернизации БМП-2 предусматривает установку на нее новых прицельных комплексов, автоматизированной СУО, 4 пусковых ПТУР «Корнет» и 30-мм автоматического гранатомета АГ-30 (АГ-ЗОМ) (фото КБП).

Для обеспечения ведения прицельной стрельбы из вооружения БМП при отсутствии напряжения в бортовой сети или при отказе стабилизатора, имеются дублирующие ручные механические приводы наведения. Для борьбы с танками и другими бронированными целями, уничтожения долговременных огневых сооружений на дальностях от 75 до 4000 м в БМП-2 имеется противотанковый комплекс.

В состав противотанкового комплекса БМП-2 входят пусковая установка машины, ПТУР 9М111 «Фагот» (по терминологии НАТО АТ-4 Spigot) или 9М113 «Конкурс» (по терминологии НАТО АТ-5 Spandrel) и пусковая установка 9П135М с наземной аппаратурой управления 9С474 и прибором 9Ш119М1. Бронепробиваемость ПТУР 9М111 калибром 120 мм составляет 550 мм, а бронепробиваемость ПТУР 9М113 калибром 135 мм составляет 650 мм. Для стрельбы из пусковой установки ПТУР БМП-2 можно использовать новые ракеты 9М113М «Конкурс-М» и 9М111М «Фагот-М», которые имеют тандемную кумулятивную боевую часть и способны пробить более 800 мм гомогенной брони после преодоления динамической зашиты танка. Запуск ПТУР может производиться как из машины с пусковой установки БМП-2, так и с выносной пусковой установки 9П135М. При работе с пусковой установки БМП-2 прибор 9Ш119М1 установлен в ней, пусковая установка 9П135М крепится в боевом отделении на водило и соединяется с пусковой установкой машины специальным кабелем. Система управления ПТУР командная полуавтоматическая с передачей команд по проводам. Управление ракетой происходит автоматически, а ее наведение на цель наводчик осуществляет посредством наведения на цель и удержания на ней перекрестия прибора 9Ш119М1. В боекомплекте БМП-2 имеется четыре ПТУР 9М111 (9М111М) или 9М113 (9М113М). Для стрельбы модернизированными ПТУР никаких дополнительных приспособлений не требуется. Заряжание ПТУР на пусковую установку БМП-2 осуществляется наводчиком-оператором без выхода из машины через свой люк. Для этого пусковая установка поворачивается на 90 градусов от продольной оси башни, и направляющая поднимается вверх на угол примерно 70 градусов. Оператор из своего люка устанавливает пусковой контейнер ПТУР в пазы и рукой досылает его до фиксации. После этого он опускает направляющую и разворачивает установку в направлении продольной оси башни. Для производства этой операции обычно требуется 1-1,5 минуты в зависимости от подготовки экипажа. Для ведения прицельной стрельбы оператором-наводчиком из орудия, спаренного пулемета и управляемой ракетой используется перископический комбинированный (дневной, активно-пассивный ночной) прицел БПК-1-42. Увеличение дневного канала составляет 5,6 крат, а ночного – 5 крат. Дальность обнаружения ночью цели типа танк составляет 700 м в пассивном режиме и 800 м в активном режиме (с подсветкой осветителем ОУ-5).
