Уже после войны, к весне 1919 г., на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу системы «Снэйк» («змея») подполковника Филипа Генри Джонсона с независимым шарнирным креплением так называемых «самоориентирующихся» траков. Так испытывали ходовую часть для проектируемого среднего танка Mk D – этот танк считался важным элементом стратегического «Плана 1919», составленного Фуллером.
После доклада о результатах применения танков в начале 1918 г. на заседании в Военном министерстве с участием начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 г. иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции). Упоминание 1919 г. не случайно – активные действия и упорное сопротивление германских войск в 1918 г. убеждало руководство Антанты, что войну удастся завершить только в 1919 г. Перемирие, как известно, состоялось чуть раньше.
Тяжелые танки Mk V**.

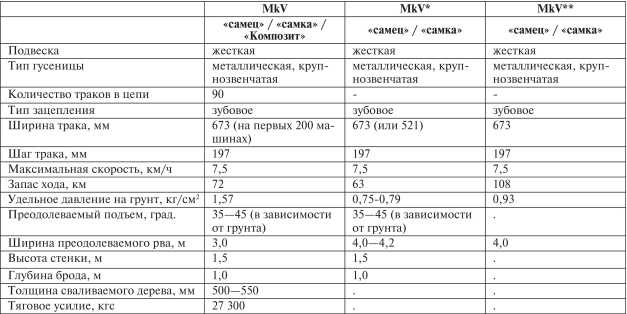

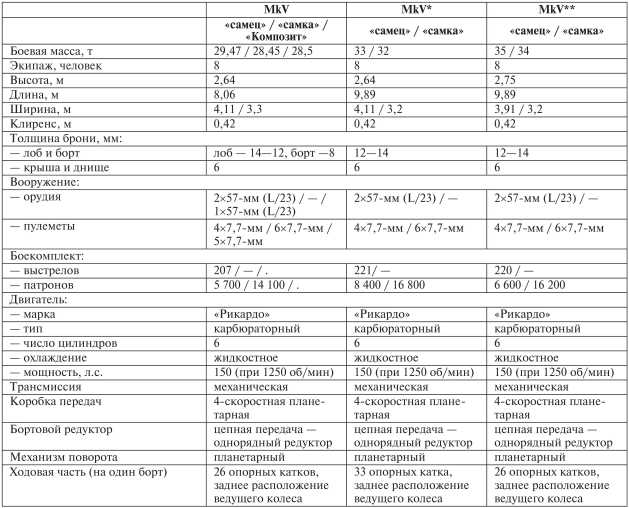

Тактико-технические характеристики
При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект – 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком – еще пример влияния французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж. Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14—6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и Mk V. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали, выбрав Mk VIII. Mk VI не пошел дальше деревянного макета в натуральную величину.

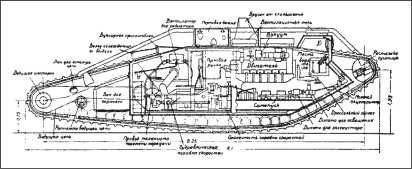

Продольный разрез тяжелого танка Mk VII.
В июле 1918 г. на заводе «Братья Браун» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс – Дженни». Заказано 75 танков, но собрали только 3. Гидравлическая «муфта Дженни» – объемная гидравлическая передача, разработанная в США Робертом Дженни и Харвеем Уильямсом в начале XX в., – к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова – установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс – ее наклоном в противоположную сторону, холостой ход – установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия с гидрообъемной передачей позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные куполы. Танк оснастили также электростартером. Ходовая часть – типа «Тэдпол», уже опробованная на единичных Mk IV и Mk V. Боевая масса Mk VII достигла 37 т, вооружение состояло из двух 57-мм пушек и 5 пулеметов. Повышение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Mk VII не пошли в серию, объясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.

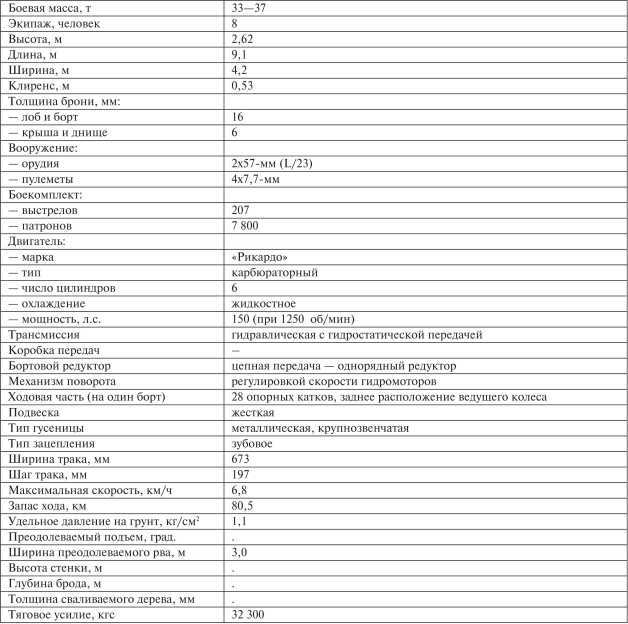

Тактико-технические характеристики танка Mk VII
Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции «ромбовидных» тяжелых танков стал англо-американский Mk VIII.
Его разработка началась вскоре после вступления США в войну. В июне 1917 г. на опытном полигоне британского Департамента поставок механического вооружения в Доллис Хилл англичане продемонстрировали свои танки делегации ВМФ США – танки предлагались для Корпуса морской пехоты. Военный атташе США справедливо рассудил, что такое мощное оружие более соответствует армии и предложил привлечь к британским работам американских технических специалистов. 19 июля командующий американскими экспедиционными силами Джон Дж. Першинг приказал сформировать специальную комиссию для рассмотрения вопросов применения танков. 23 сентября 1917 г. американцы приняли решение о формировании собственного Танкового корпуса, вооружив его двумя типами танков – легким на основе французского «Рено» FT-17 и тяжелым английским Mk V или Mk VI, хотя последний существовал только в проекте. Тяжелых танков предполагали получить 600 штук – 350 боевых, 20 «радиотанков», 40 транспортных для доставки горюче-смазочных материалов, 140 десантных (грузоподъемностью 25 бойцов, или 5 т грузов), 50 транспортеров полевых орудий.
Заказ на 600 Mk VI вскоре аннулировали. Американцы решили развернуть свою танкостроительную программу для удовлетворения потребностей собственной армии и армий союзников, рассчитанную на окончание войны в 1919 году. Требования к новому англо-американскому танку составил лейтенант Г. Рэкхэм. Планы разработали с обычным американским размахом – 4400 танков типа «Рено», 1500 комплектов агрегатов и узлов к тяжелым англо-американским танкам Mk VIII и 1450 полностью собранных Mk VIII, а кроме того – 15 015 легких танков «Форд».

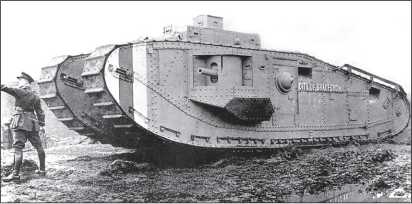

Тяжелый танк Mk VIII. Пулеметы не установлены.
Демонстрация тяжелого танка Mk VIII.
Немалый вклад в продвижение проекта Mk VIII внес А. Стэрн, курировавший танковые программы союзников в качестве комиссара британского Министерства снабжения. 3 декабря 1917 г. французское правительство дало согласие на строительство в 200 милях от Парижа, в Шатору (в Нэви-Пэю), большого сборочного завода. Предполагалось до конца 1918 г. собрать на заводе 1500 танков, доведя ежемесячное производство до 300 машин. Из США должны были поставляться двигатели, агрегаты трансмиссии и электрооборудования, гусеничные цепи и другие детали ходовой части, из Англии – бронеплиты, элементы конструкции корпуса, «башмаки» для траков, опорные катки, орудийные и пулеметные установки, боеукладки, боеприпасы. Танк получил название «Интернэшнл» (International – «Международный»), или «Либерти» (Liberty – по марке двигателя). Стоимость одного серийного экземпляра оценивалась в 5 тыс. фунтов. Французы рассчитывали не только получить себе позже завод, но и часть тяжелых танков – сами они смогли тогда поставить производство только средних и легких машин. Хотя американцы и англичане не очень стремились делиться новыми танками с французами. Но строительство завода затягивалось, только в октябре 1918 г. возвели мастерские. Британская промышленность с большим напряжением выполняла собственную программу, а американцы не смогли быстро организовать производство двигателей. В результате американцы решили строить Mk VIII в рамках собственной танковой программы, а англичане – самостоятельно и используя свои двигатели.
До перемирия англичане успели изготовить 100 полных комплектов деталей, из которых собрали 5 единиц до перемирия и две после. Первый, предсерийный, танк Mk VIII с корпусом из неброневой стали с двигателем «Роллс-Ройс» изготовила компания «Норс Бритиш Локомтив» в Глазго в сентябре 1918 г., остальные – с нормальным бронированием – построил завод «Ханслет энд Озмондфорпе» в Лидсе. Силовая установка этих машин представляла собой два 6-цилиндровых 150-сильных «Рикардо», поставленных V-образно. Имевшийся в Бовингтоне экземпляр английского Mk VIII отличался от «стандартного» отсутствием наблюдательной башенки.
Один корпус из обычной стали в июле 1918 г. переправили за океан для дальнейшей сборки машины. 29 сентября 1918 г. прошли первые испытания Mk VIII, еще без вооружения. Впоследствии установили две пушки и пулеметы «Гочкис» – единственный американский Mk VIII с пулеметами этой системы. Официальные испытания с успехом прошли в октябре. К декабрю 1918 г. были готовы семь танков Mk VIII британского производства (с двигателями «Рикардо») и один американский с двигателем «Либерти». Окончание войны остановило и программу строительства танков. Все имеющиеся у англичан комплекты узлов и деталей доставили в арсенал Рок-Айлэнд (шт. Иллинойс), которому в начале 1919 г. передали заказ на производство 100 танков. На танки устанавливали броню и орудия британского производства.
2 февраля 1919 г. в Рок-Айлэнд доставили предсерийный танк Mk VIII. После изучения и пробных поездок он был направлен на полигон Саванна для испытательного пробега общей протяженностью более 3450 км. В целом испытания признали успешными. Но потребовался ряд улучшений. В частности, из-за низкого расположения выхлопных труб над крышей моторно-трансмиссионного отделения она сильно нагревалась.
Серийное изготовление танков для армии США начали в арсенале Рок-Айлэнд 1 июля 1919 г., к 1 сентября в той или иной степени готовности были 28 танков. Первый полностью собранный танк сдали 5 января 1920 г., а последний из 100 танков был готов 5 июня 1920 г. На этом производство закончилось. Каждый построенный в Рок-Айлэнде танк Mk VIII обходился в 35 000 долларов США – немалые деньги по тем временам.
Сохранив жесткую подвеску, охватывающие корпус гусеницы и спонсоны для установки основного вооружения, Mk VIII отличался целым рядом серьезных усовершенствований. Двигатель перенесли в корму и отгородили от обитаемого отделения перегородкой, сделав условия работы экипажа более сносными. Рубку управления совместили с большой рубкой, играющей роль «пулеметной башни», на крыше которой поместили наблюдательную башенку со смотровыми щелями.

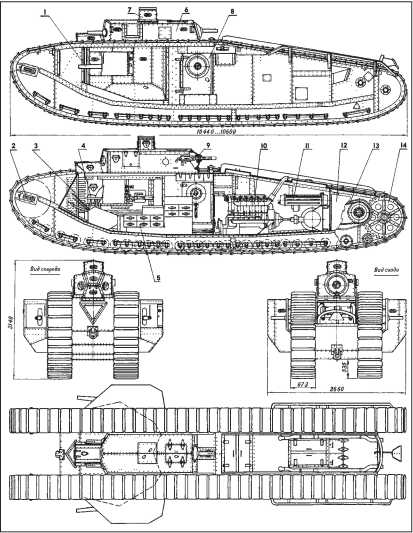

Проекции и продольный разрез тяжелого танка Mk VIII: 1 – 6-фунтовая пушка, 2 – механизм натяжения гусениц, 3 – передняя боеукладка артиллерийских выстрелов, 4 – сиденье водителя, 5 – основная боеукладка артиллерийских выстрелов, 6 – боевая башня, 7 – наблюдательная башенка, 8 – входная дверь, 9 – шаровая пулеметная установка, 10 – двигатель, 11– радиатор, 12 – бензобак, 13 – цепь Галля, 14 – ведущее колесо.
В рубке размещались водитель, командир, пулеметчики, в спонсонах – наводчики (канониры) и заряжающие. В силовом отделении, за сдвижной дверью в перегородке, разместили инженера и механика для наблюдения за двигателем и трансмиссией. Первоначально экипаж должен был включать 11 человек, но с отказом от двух отдельных заряжающих и совмещением функций инженера и механика экипаж сократился до 8 человек (водитель, командир, два орудийных наводчика, три пулеметчика, инженер-механик). Доступ в танк осуществлялся через бортовые двери и люк в «башне». Место водителя помещалось по оси машины и было выдвинуто вперед, для наблюдения он пользовался смотровыми щелями, которые могли изнутри закрываться заслонкой с отверстиями.
С учетом опыта Mk V отказались от разделения на «самцов» и «самок». В спонсоне на тумбовой установке монтировалась 57-мм пушка «Гочкис» Mk II с сектором обстрела около 100°. Конструкция спонсона была улучшена – он крепился шарнирно и мог просто складываться внутрь корпуса. Перевод спонсона из транспортного положения в боевое занимал считаные минуты. Пулеметы из спонсонов убрали, дав больше пространства для работы наводчика, – здесь явно сказался опыт Mk V*. Боекомплект орудий размещался в боеукладках в передней части боевого отделения по бортам и посередине танка, патронные ящики – на дне спонсонов. В бортовых дверях (более удобных, чем у Mk V*) позади спонсонов выполнили шаровые опоры со сферической бронировкой, сектором обстрела в 90°, механическим прицелом. Штатно пулеметы здесь не устанавливались, но могли браться из «башни». В «башне» имелось пять шаровых установок, обеспечивающих вместе круговой обстрел, – две в лобовых скулах, по одной в бортовом и кормовом листах. Угол горизонтального обстрела каждой из башенных установок составлял не более 30°. Таким образом, не только увеличили сектора обстрела, но и облегчили работу экипажа и управление огнем. Американские танки вооружались 7,62-мм пулеметами М1919 «Браунинг» воздушного охлаждения с дополнительным бронекожухом и мешком для сбора стреляных гильз (собственно, этот пулемет и разрабатывался для установки на танки, на британские Mk VIII ставили пулеметы «Гочкис»). «Тело» пулемета укладывалось на люльку, укрепленную в яблоке установки, на случай использования пулемета вне танка экипаж должен был возить с собой треножный станок.
Демонстрация ходовых качеств танков Mk VIII в лагере американского Танкового корпуса.
Танки Mk VIII на учениях.
Первоначально на бронекожух пулемета крепили дополнительный щиток, но от него скоро отказались. Впоследствии установки в бортах башни на американских машинах убрали, а отверстия закрыли накладками. Для самообороны танка имелись лючки с поворотными заслонками для стрельбы из револьвера.
В кормовой части располагался авиационный V-образный 12-цилиндровый двигатель «Либерти» с принудительным водяным охлаждением, развивавший мощность 338 л.с. при 1400 об/мин. Карбюратор «Зенит», ставившийся на предсерийной машине, в серии заменили карбюратором «Бол энд Бол», заменили и ремень привода вентилятора системы охлаждения. Решетка радиатора двигателя выполнялась в крыше позади «башни», сзади решетки – горловина для заливки воды. Выхлопные трубы выводились у бортов на крышу и отклонялись назад вдоль крыши (на предсерийной машине имелись также выхлопные трубы в корме вдоль бортов, но в серии от них отказались, на танках британской постройки использовались глушители). Через моторную перегородку в боевое отделение была выведена пусковая рукоятка двигателя. Двухступенчатая коробка передач Вильсона состояла из двух последовательно включаемых планетарных передач, давала две скорости хода вперед и две назад, но не требовала остановки при их переключении. Двухступенчатыми сделали и ПМП. Две скорости вращения каждого ведущего колеса позволяли производить поворот торможением гусеницы одного борта или за счет разности скоростей перематывания гусениц. Увеличение удельной мощности двигателя и КПД трансмиссии способствовало повышению подвижности танка. Скорости хода – от 2,1 до 7,9 км/ч, заднего хода – 2,1 км/ч. Выводной вал коробки передавал вращение на два поперечных вала, которые через цепи Галля и бортовые передачи приводили ведущие колеса. Между цепями разместили три бензобака, отделив их от двигателя металлическими перегородками. Топливо подавалось давлением, создаваемым насосом, приводимым от двигателя танка. Общий запас топлива составлял 902—1100 л. Водитель управлял танком с помощью четырех рычагов (скорость, реверс, рычаги поворота), педали тормоза, зажигания, дросселя, управление требовало немалых физических усилий. Двигаться с большими скоростями длительное время танк не мог из-за перегрева двигателя – слишком плохо работала система охлаждения.
Подвеска и конструкция гусеницы не отличались от британских Mk V. Траки изготавливались из броневой стали, включали «башмак» и рельсы, соединялись стальными пальцами. Нижнюю ветвь гусеницы спрямили и максимально вытянули, дабы увеличить проходимость и ширину перекрываемого рва, передние обводы гусеничного хода скруглили – наследие схемы «Тэдпол». Удельное давление на грунт было невелико, так что проходимость заметно улучшилась. Но при этом – как и у Mk V* – уменьшилась поворотливость танка. Под верхней ветвью гусеницы в корпусе выполнили ниши с наклонной стенкой для сбрасывания грязи с траков.

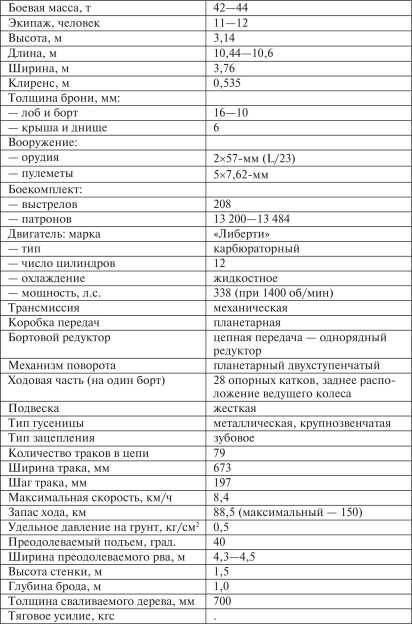

Тактико-технические характеристики Mk VIII
В обитаемом отделении у бортов установили центробежные вентиляторы, поддерживавшие давление несколько выше атмосферного, – первый случай введения в танке «избыточного давления» для защиты экипажа от отравляющих газов.
В проекте Mk VIII оборудовался семафором на рубке, но на серийные танки его не ставили. На корме имелись скобы для перевозки балки самовытаскивания. Танк оснащался буксирными серьгами и специальной скобой в корме для тягового троса. Предусмотрели крепления для перевозки и установки маскировочной сети. В 1920–1925 гг. на отдельных машинах испытывали стробоскоп, ставившийся вместо неподвижной командирской башенки и аналогичный устанавливавшемуся на французском тяжелом танке 2С. Опыты показали, что многочисленные узкие щели стробоскопа не защищали от осколков пуль, и от установки стробоскопов на другие танки отказались. Для внутренней связи смонтировали переговорную трубу – «танкофон», замененный затем внутренним телефоном с наушниками и ларингофоном, связывающим командира, водителя, наводчиков и инженера-механика.
Mk VIII должен был стать в 1919 г. основным тяжелым танком союзников, но стал завершением эволюции «ромбовидных» тяжелых танков. В боях Mk VIII не участвовали. В Армии США они составили «тяжелую группу» – 67-й пехотный (танковый) полк (67th Infantry (Tank) Regiment) – и эксплуатировались до 1932 г. До 1930 г. Mk VIII являлся единственным американским тяжелым танком, тем более что танкостроение в США в это время не шло дальше отдельных экспериментов. Испытывали варианты органов управления с гидро– или пневмоусилителями. Опробовали даже такой прием, как транспортировка легкого танка М1917 («Американский Рено») на крыше тяжелого Mk VIII. Опробовали установку на Mk VIII двигателя «Либерти» воздушного охлаждения, но проект модернизации всех танков таким образом до уровня Mk VIII* остался на бумаге. В 1932 г. на одном Mk VIII установили экспериментальную систему внутреннего и внешнего охлаждения с дополнительным баком с водой на крыше корпуса позади рубки – так пытались решить проблему утечек в системе охлаждения устаревающих танков. Система работала успешно, но так и осталась опытной, а экземпляр Mk VIII с ней сохранился на Абердинском полигоне до сего времени.
С 1932 по 1939 г. Mk VIII держали на «танковом кладбище» в Абердине, а в сентябре 1940 г. оставшиеся 90 Mk VIII поставили на ход и вместе с большим количеством столь же устаревших легких танков М1917 передали канадской армии в качестве учебных. Канадцы использовали их в учебном центре Кэмп Борден, пока там не набралось достаточного количества более современных машин.
Один Mk VIII сохранился в музее в Бовингтоне. Любители кино могли увидеть фантазию на тему танка Mk VIII в знаменитом кинофильме «Индиана Джонс и последний крестовый поход», но это самодвижущееся чудо (оснащенное даже башней и выдвижным перископом) было сделано для фильма заново на основе мирного экскаватора.
В 1918 г. в США построили еще больший вариант «ромбовидного» танка, известный под названием «Паровой танк гусеничный», но о нем будет рассказано в главе «Первые „американцы“».
«Десантный танк» Mk IXМысль о том, что пехоту, наступающую с танками, необходимо саму снабдить защитой или посадить на транспортеры, высказывалась еще в начале разработки первых танков – тут можно вспомнить и идею французского полковника Этьена о бронированных прицепах, и предложения Черчилля о снабжении пехоты, идущей за танками, колесными бронещитами. Уже первые бои с участием танков подтвердили, что пехота не везде и не всегда может следовать даже за тихоходными танками, в результате несет потери и не успевает закрепить местность, взятую с помощью танков.
Еще летом 1917 г. лейтенант Г. Рэкхэм получил задание разработать вариант танка для доставки пехотных подразделений. Однако изначальное требование предусмотреть возможность установки на «десантный» танк спонсонов для его превращения в «боевой» значительно усложнило задачу. Осенью 1917 г. в связи со сражением у Камбрэ, встал вопрос о формировании «танковых рот для перевозки пехоты». И уже в сентябре разработку специального «десантного» танка продолжили на фирме «Армстронг, Уитворт энд Компани» (г. Ньюкасл, гр. Тайн и Уир). Чтобы освободить пространство внутри танка, отказались от спонсонов и основного вооружения (в отличие от Mk V*), оставив только два пулемета в лобовом и кормовом листах корпуса. Поскольку к тому времени уже началась разработка «международного» тяжелого танка Mk VIII, десантный танк получил обозначение Mk IX.

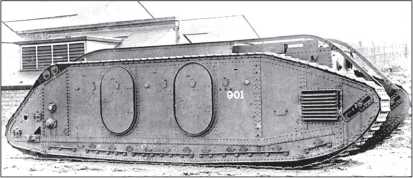

Первый бронетранспортер с вездеходным движителем – танк Mk IX.
Mk IX продолжал линию тяжелых «ромбовидных» танков. В нем использовали агрегаты танка Mk V. Толщину брони ограничили 12–10 мм. Двигатель с радиатором сместили вперед, десантное отделение располагалось между двигателем и коробкой передач. В удлиненной ходовой части разнесли крайние опорные катки и добавили один поддерживающий ролик в корме. Длина опорной поверхности составила 1,83 м, а площадь – 9516 см2 на каждую гусеницу. Тем не менее значительно возросшая масса обусловила большое удельное давление на грунт, достигавшее при полной загрузке почти 2 кг/см2, что значительно ухудшало проходимость. Скорость хода «десантного» танка составляла от 1,3 до 6,5 км/ч, запас топлива – 454 л.
Экипаж состоял из 4 человек – командира, водителя, механика и пулеметчика, размещавшегося у кормового пулемета. Интересно, что водителя в рубке управления здесь разместили слева, а командира – справа – в 1918 г. британцы решили учесть правила дорожного движения в континентальной Европе (по левой стороне дороги), все же действовать им приходилось во Франции. На крыше рубки установили наблюдательную башенку. В бортах выполнили четыре большие овальные двери, а также лючки для стрельбы из карабинов десанта, хотя пользование ими было очень неудобно, особенно в движении. Рычаги коробки передач и заднего хода и их тяги перенесли под крышу. Mk IX мог перевозить десант до 30 человек (размещались в танке стоя) или 10 т груза, для этого пришлось усилить пол корпуса поперечными балками. Грузы танк мог перевозить также на крыше и на буксируемых санях-волокушах. Дабы сделать условия нахождения в танке более сносными, в корпусе разместили бак с питьевой водой для экипажа и десанта, увеличили глушители (смонтированы на крыше) и установили вентилятор. Хотя двигатель по-прежнему располагался в обитаемом отделении.
Тракторостроительный завод «Маршалл, Сонз энд Компани» в Гейнсборо (гр. Линкольншир) получил заказ на постройку 200 танков Mk IX. Однако, начав сборку машин в июне 1918 г., завод к моменту перемирия полностью изготовил только 3 машины, а всего собрал, по одним данным, 34, по другим – 36 машин. Они так и не успели показать себя в деле – «танк-транспортер» появился слишком поздно. Один из двух собранных до перемирия Mk IX использовался во Франции в качестве санитарного транспортера. Танки, получившие прозвище «Пит» («свинья») некоторое время использовались в войсках после войны.
Уже в 1918 г. на основе Mk V со старой «узкой» гусеницей удалось создать танк Mk X – машину снабжения для боевых танков и транспортер для пехоты (идея Кромптона все же нашла свое воплощение).

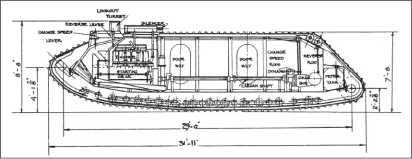

Продольный разрез танка Mk IX показывает, как удалось обеспечить внутренний объем для размещения пехотинцев. Однако удобным этот внутренний объем назвать трудно.

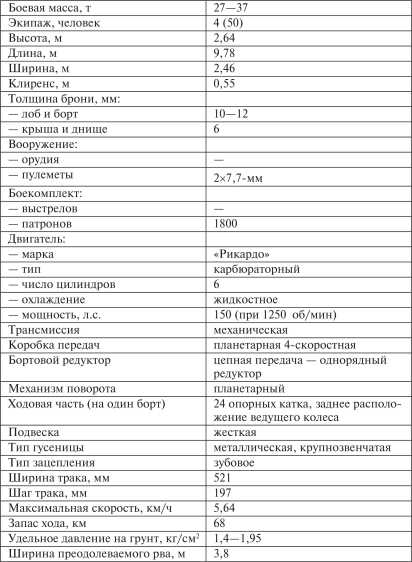

Тактико-технические характеристики танка-транспортера Mk IX
