Бомбардировщики-торпедоносцы

Ещё при создании «Хэмпдена» рассматривалась возможность использования его в качестве торпедоносца (эти работы проводились по спецификации М. 15/35). В преддверии снятия «Хэмпденов» с вооружения Бомбардировочного Командования, Опытный торпедный центр в Госпорте стал разрабатывать способы превращения освободившихся самолетов в носители торпед. Для этих экспериментов было выделено довольно большое число машин, включая L4037, L4182, Р5388 и АТ 139.

За основу были взяты работы Р.Стаффорда из Хэндли-Пейдж, который в 1941 году по предложению доктора Перси Уолкера из RAF разработал варианты конверсии «Хэмпдена» в торпедоносец, способный нести одну или две торпеды калибра 450 мм. В качестве базового использовали вариант с одной торпедой, требовавший значительно меньше переделок.

Для подвески использовались держатели для 907-кг бомб, но бомбоотсек не мог полностью вместить торпеду Мк.ХШ, которая на 89 мм выступала под фюзеляжем. Поэтому центральные створки бомбоотсека демонтировали вместе с петлями, а внешние створки зафиксировали в открытом положении. Кроме того изменили конструкцию одного из силовых шпангоутов в районе нижней стрелковой точки. После этих доработок полный взлетный вес «Хэмпдена» вырос до 10659 кг. Несмотря на дополнительное сопротивление, создаваемое торпедой, дальность полета составляла 3154 км. Также самолет получил возможность нести под крылом (на внешней части консоли) две 113-кг бомбы.

Испытания в Госпорте оказались успешными и в апреле 1942 года 144-я эскадрилья RAF и 455-я эскадрилья RAAF были переданы Береговому Командованию. К этому времени доработанные самолеты получили обозначение «Хэмпден» ТВ.Мк.1. Работами по их переоборудованию занималась фирма Болтон-Пол, сначала переделавшая «Хэмпден» Р4369. Представители Хэндли-Пейдж провели осмотр этой машины в Рэдлегге 16 октября 1942 года. Интересна судьба самолета с серийным номером 9106: он был построен в Белфасте как «Хирфорд», затем переделан в «Хэмпден» В.Мк.1 и, в конце– концов, превратился в ТВ.Мк.1, одним из первых поступив в боевые эскадрильи. Всего доработали 144 самолета.

Существуют фотографии разных типов антенн радара ASV, устанавливавшихся на бомбардировщики-торпедоносцы. Первым получил бортовую РЛС «Хэмпден» Р4369, в апреле 1943 года проходивший в Боскомб Даун приемочные испытания. По их результатам было отмечено, что антенны типа «Рождественная елка» негативно влияют на летные характеристики самолета, но, тем не менее, машины с такими антеннами поступили на вооружение 455-й и 489-й эскадрилий.

Две первые эскадрильи бомбардировщиков-торпедоносцев сначала базировались в Лойчерсе. Во время учебных торпедометаний, проводившихся у острова Мэй, они использовали вместо торпед цементные трубы, набитые песком. С баз в Шотландии эти подразделения атаковали цели у побережья Норвегии и в Северном море. Береговое Командование получило ещё несколько подразделений бомбардировщиков-торпедоносцев «Хэмпден», включая 408-ю эскадрилью RCAF в Линдхолме , 415-ю эскадрилью RCAF и 489-ю эскадрилью RNZAF в Вике.

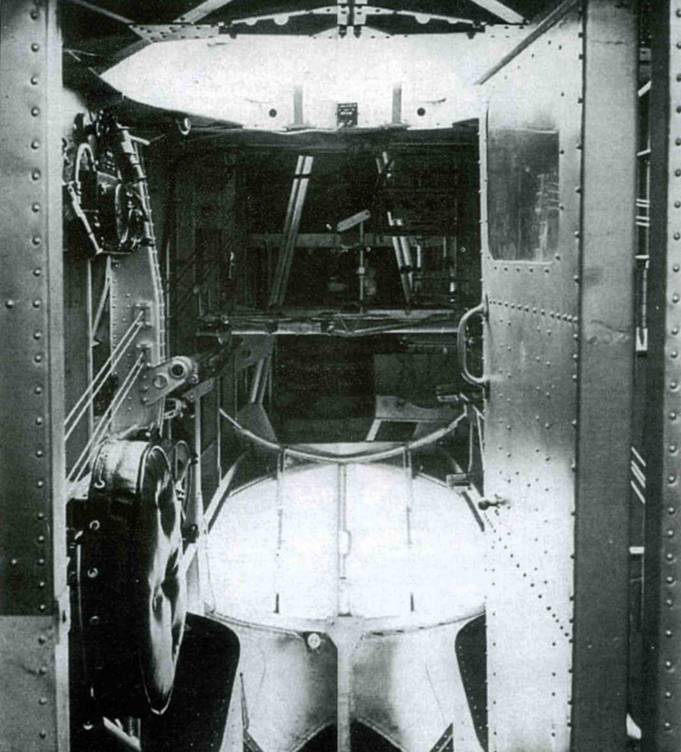

Вид в хвостовую часть фюзеляжа, видны нижняя и верхние турели.

«Хэмпдены» в России

Осенью 1942 года две эскадрильи «Хэмпденов», 144-я и 455-я, вошли в состав авиасоединения, которое должно было обеспечить прикрытие конвоев, идущих в советский порт Мурманск. Для отправки в Россию каждое подразделение должно было подготовить по 11 самолетов.

Перелет оказался опасным – один «Хэмпден» был сбит советскими истребителями, пилоты которых приняли его за Мессершмитт Me 110. Самолет сел на воду в районе устья реки Колы и его экипаж, за исключением убитого ещё в воздухе стрелка, перебрался в спасательную лодку. При подходе к берегу англичане были встречены ружейным огнем, правда, вскоре инцидент удалось уладить. Ещё два «Хэмпдена» совершили вынужденную посадку на советской территории из-за нехватки горючего, один из них был разбит настолько сильно, что отремонтировать его не представлялось возможным. По пути было потеряно ещё шесть торпедоносцев: три были сбиты немецкими истребителями над Финляндией, два разбились в Швеции, а ещё один, заблудившись, совершил вынужденную посадку в Финляндии.

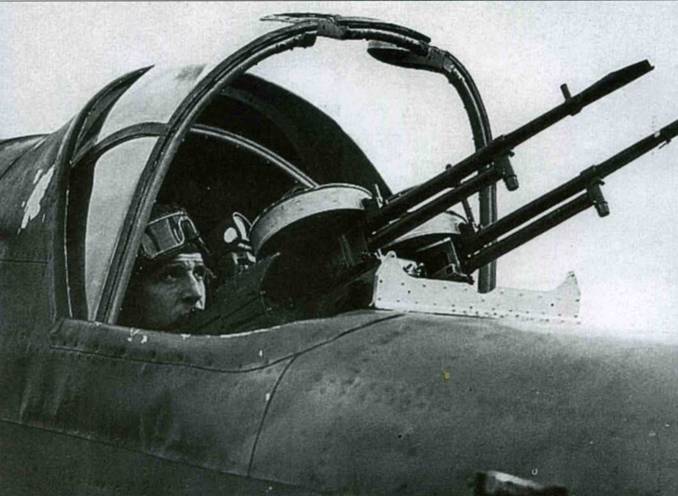

Спаренные 7,7-мм пулеметы Виккерс в верхней стрелковой точке. Виден ограничитель в виде металлической пластины, не позволявший стрелку случайно попасть в оперение собственного самолета.

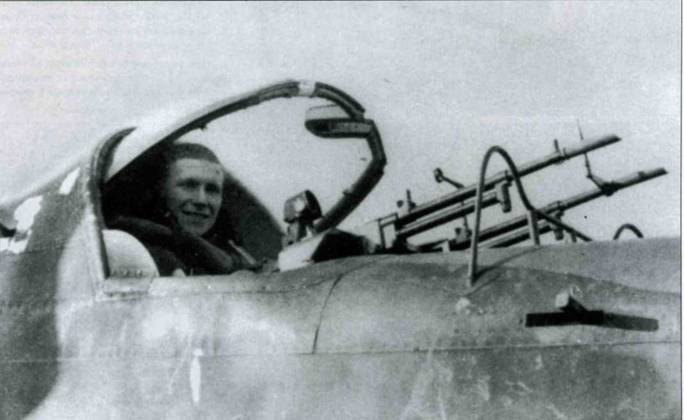

Верхняя стрелковая точка со спаренными пулеметами Виккерс. Еще один вариант конструкции ограничителя сектора стрельбы, на этот раз из трубок.

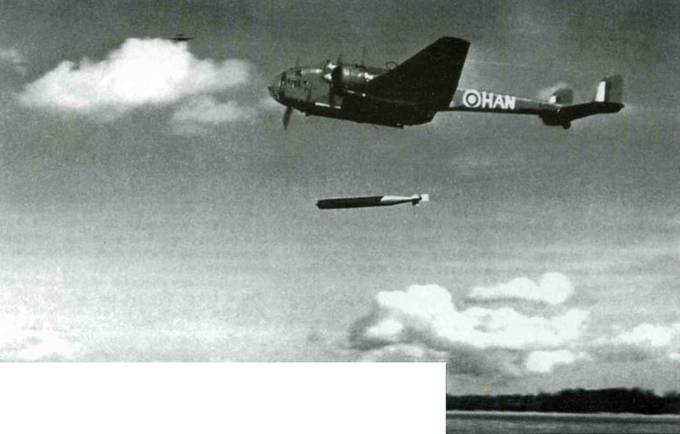

Один из Хэмпденов» ТВ.1 из 32-го подразделения переподготовки сбрасывает торпеду в Патрисиа Бей, 19 февраля 1941 года. Хорошо видны стабилизаторы в хвостовой части торпеды.

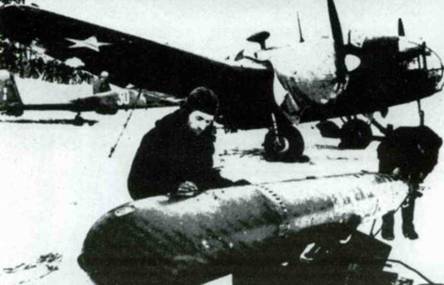

Один из 17 «Хэмпденов» TB.I, переданных англичанами советским летчикам из 24 МТАП, базировавшегося в Ваенге. Опасный перелет на север России совершили две эскадрильи RAF – 144-я и 455-я.

Подвеска торпеды в бомбоотсек «Хэмпдена» ТВ.1. Обратите внимание на створки бомбоотсека, зафиксированные в открытом положении.

Часть «Хэмпденов» Берегового Командования была оснащена радарами ASV, антенны которых негативно сказывались на летных характеристиках самолетов.

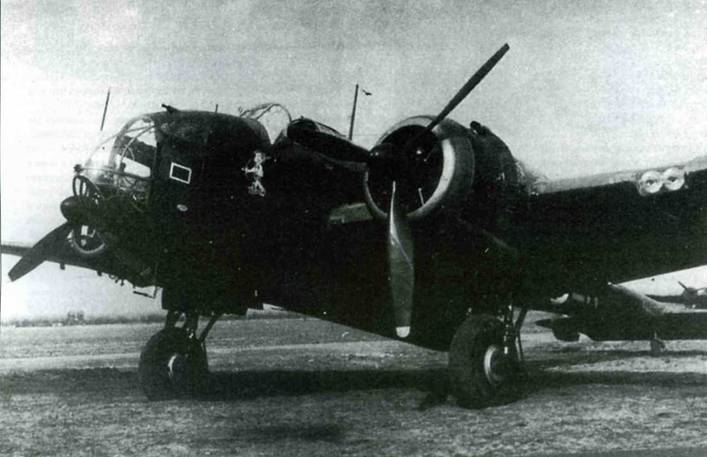

Знаменитый «Хэмпден» Р4493 ЕА-М – на нем флайт-лейтенант Лирой участвовал в налете на канал Дортмуд-Эймс 12-13 августа 1940 года, за который он был награжден Крестом Виктории.

Базируясь на аэродроме Ваенга под Мурманском, английские экипажи действовали в очень тяжелых условиях, при скверной погоде, в отсутствии средств радионавигации и не очень дружелюбно настроенном местном населении. Англичане очень быстро научились выпускать шасси – признак сдачи – при приближении советских истребителей.

Единственной боевой операцией оставшихся 23 «Хэмпденов» было прикрытие конвоя PQ-18 – 14 сентября в течение 7 часов они патрулировали подходы к Альтен-фьорду, где тогда базировался немецкий линкор «Тирпиц». После завершения проводки конвоя было принято решение вернуть экипажи на родину, оставив самолеты русским, о чем последние сделали формальный запрос 1 октября. 12 октября «Хэмпдены» были официально переданы советской стороне, а 22 октября личный состав английских эскадрилий отправился домой на борту транспорта «Аргонавт».

Русские оснастили один из самолетов сдвоенным управлением, решив задачу, которая оказалась не по плечу англичанам. В конечном итоге 17 «Хэмпденов» оказались в состава 24 МТАП. Эти машины участвовали в борьбе с немецкими конвоями у побережья Норвегии и сумели потопить ряд судов. Но нехватка запчастей и боевые потери вели к уменьшению числа боеспособных торпедоносцев – к июню 1943 года они оставались только в 3-й эскадрилье 24 МТАП. Последний боевой вылет «Хэмпденов» на советско-германском фронте состоялся 4 июля.

Борьбу с немецкими конвоями и патрулирование британские эскадрильи «Хэмпденов» вели до конца 1943 года, когда им на смену пришли «Бьюфайтеры». Первой сдала свои «Хэмпдены» 144-я эскадрилья, это произошло 19 января 1943 года. За ней последовали 415-я эскадрилья – 23 сентября, 489-я – 26 октября и 455-я – 10 декабря.

Посадка в нижнюю стрелковую точку осуществлялась через люк по левому борту

Панель бомбардира и носовой пулемет Виккерс

Другие задачи

Для устаревших «Хэмпденов» было найдено новое занятие – разведка погоды. Эти самолеты, получившие новое обозначение «Хэмпден» Met.Mk.l, служили в составе 1401,1402,1403,1404,1406 и 1407 флайтов, базировавшихся на Гибралтаре, в Бирчеме, Ньютоне, Рейкьявике, Сент-Эворе и Вике до конца 1943 года.

Хотя «Хэмпден» не имел других модификаций, кроме варианта с американскими двигателями, RAF могли бы получить ещё один его « подвид». Хэндли-Пейдж разработала модификацию с более широким фюзеляжем и моторами Роллс-Ройс «Мерлин»ХХ или Бристоль «Геркулес», которая при взлетном весе 9525 кг была способна развивать скорость 507 км/ч. Загруженная подготовкой к выпуску «Галифаксов» фирма стала искать субподрядчиков для постройки этого варианта «Хэмпдена». Две компании, одна из Ланкашира, другая из Дагенхема, были готовы взяться за это дело, но штаб ВВС желал получить самолеты немедленно, а не ждать 18 месяцев, пока будут изготовлены технологическая оснастка и приспособления. Дальнейшие работы по этому проекту были прекращены.

В заключение

«Хэмпден» относится к числу самолетов, ни один из которых не уцелел до наших дней, хотя такие попытки и предпринимались. Одна из машин хранилась в 71-ом техническом подразделении в Байчестере, но в 1955 году её пустили на металлолом, мотивируя это тем, что «занимаемое место необходимо для других целей»…

Ещё один «Хэмпден» находится в Канаде, но этот самолет собран из элементов разных самолетов. Благодаря помощи добровольцев канадский авиационный музей смог восстановить Р5436 – этот самолет был построен в Канаде и 15 ноября 1942 года упал в море в Патрисия Бей, налетав всего 100 часов. После подъема его хорошо сохранившийся, но сильно прокорродировавший планер был отреставрирован с использованием деталей от AN 136, разбившегося в Маунт Туаме, и N132, обломки которого достали с горной вершины в районе Юклюета. Теперь эту машину можно увидеть на аэродроме Лэнгли в Британской Колумбии.

На реставрации в Ист-Киркби находится ещё одна машина. Это «Хэмпден» АЕ436 из состава эскадрилий, отправившихся в СССР, который ночью 4-5 сентября 1942 года врезался в гору на территории Швеции. Место катастрофы было обнаружено в 1976 году и останки самолета попали в музей RAF и шведский музей авиации. В 1989 году приступили к их «воссоединению».

Хотя «Хэмпден» и имел слабое оборонительное вооружение, он неплохо зарекомендовал себя в начальный период Второй Мировой войны. Его необычная, хорошо узнаваемая конструкция (что было немаловажно в то время) обеспечивала высокую скорость и маневренность, а также хороший обзор для пилота. Установка дополнительного вооружения, брони, пламегасителей и тралов для борьбы с аэростатами значительно ухудшили летные характеристики машины. Но есть множество примеров, когда «Хэмпдены» возвращались на базу с тяжелыми повреждениями. Кроме того, стоит вспомнить о двух Крестах Виктории, полученных экипажами «Хэмпденов» в самом начале войны.

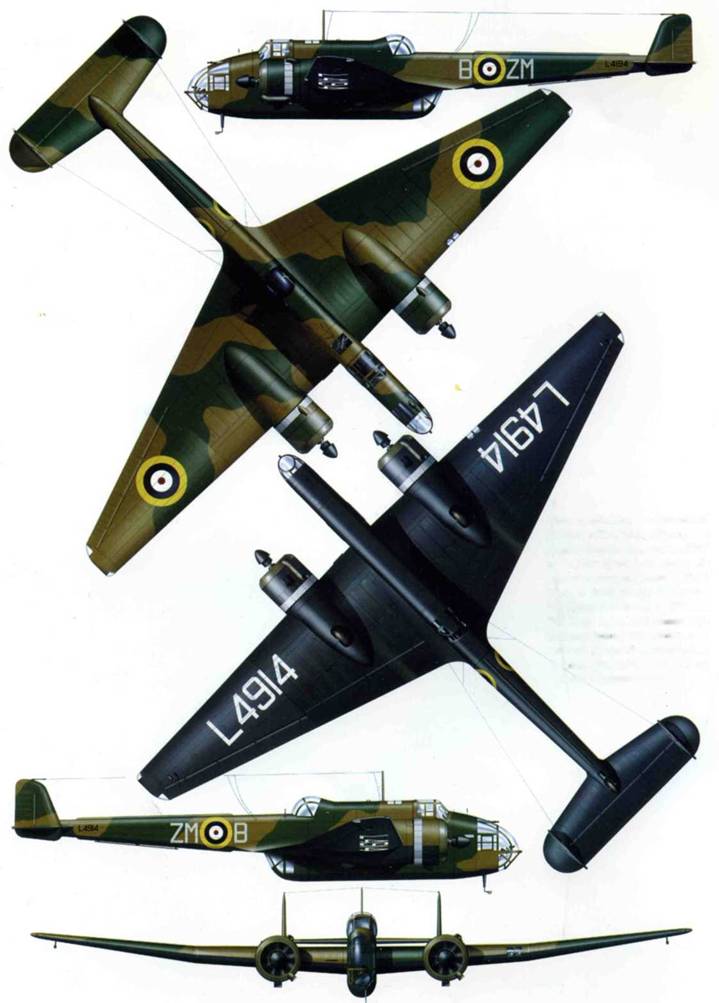

Хэндли-Пейдж «Хэмпдэм» B.Mk.l L4194ZM-B, 185-я эскадрилья, Коут смур, июнь 1939 года. Камуфляж по схеме А: верхние поверхности – Dark Earth и Dark Green, нижние – Night, бортовые коды – Medium Sea Grey, серийный номер черный (продублирован белым цветом ни нижней поверхности крыла). Кокарды типа А1 на верхних поверхностях.

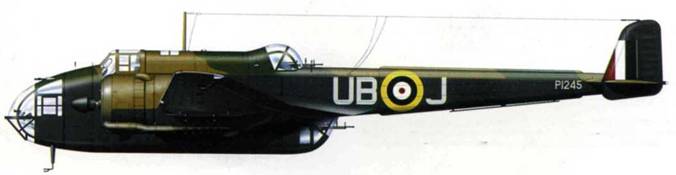

Хэндли-Пейдж «Хэмпдэн» B.Mk.l Р1245 UB-J из 455-й эскадрильи RCAF, начало 1942 года. Камуфляж: верхние поверхности – Dark Earth и Dark Green, нижние – Night, бортовые коды и серийный номер Medium Sea Grey-. На верхних поверхностях крыла кокарды типа В.

Хэндли-Пейдж «Хэмпдэн» B.Mk.l AD915 PT-F из 420-й эскадрильи RCAF, Вэддингтон. февраль 1942 года. Камуфляж: верхние поверхности Dark Earth и Dark Green, нижние Night, бортовые коды – Medium Sea Grey, серийный номер Dull Red. На верхних поверхностях крыла кокарды типа В.

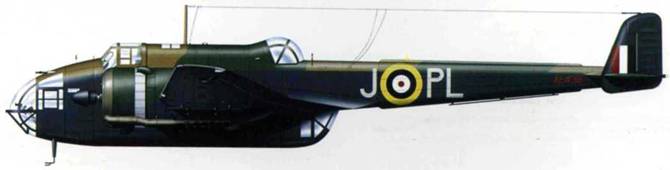

Хэндли-Пейдж «Хэмпдэн» B.Mk.l АЕ436 PL-J из 144-й эскадрильи. Норт-Люффенххм. начат 1942 года. Камуфляж: верхние поверхности – Dark Earth и Dark Green, нижние – Night, бортовые коды – Medium Sea Grey, серийный номер Dull Red. На верхних поверхностях крыла кокарды типа В.

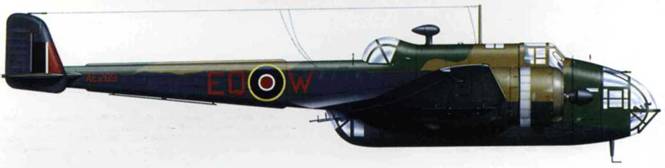

Хэндли-Пейдж «Хэмпдэн» B.Mk.l АЕ269 EQ-W из 408-й эскадрильи RCAF. Балдертоп, лето 1942 года. Камуфляж: верхние поверхности Dark Earth и Dark Green, нижние – Night, бортовые коды и серийный номер – Dull Red. На верхних поверхностях крыла кокарды типа В.

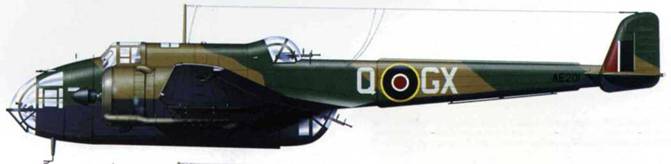

Хэндли-Пейдж «Хэмпдэн» B.Mk.l AE20I GX-Q из 415-й эскадрильи RCAF. Камуфляж: верхние поверхности Dark Earth и Dark Green, нижние Night, бортовые коды Medium Sea Grey, серийный номер черный. На фюзеляже кокарды типа CI. на верхних поверхностях крыла – типа В.

Хэндли-Пейдж «Хэмпдэн» TB.Mk.l AJ99I HAN из 32-го OTU. Канада, апрель 1943 года. Камуфляж: верхние поверхности – Dark Earth и Dark Given, нижние Night, бортовые коды Medium Sea Grey, серийный номер черный. На верхних поверхностях крыла кокарды типа В, на нижних – типа А. Под самолет подвешена торпеда, створки бамбоотсека частично открыты.

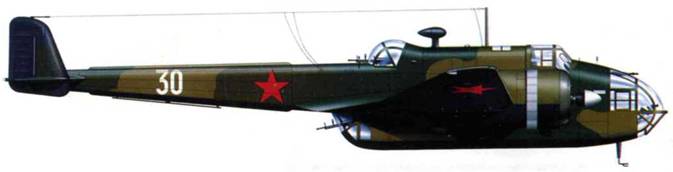

Хэндли-Пейдж «Хэмпдэн» TB.AfkJ 30 «белый» из 24 МТАП авиации ВМФ СССР. Камуфляж: верхние поверхности Dark Earth и Dark Green, нижние Night. Звезды на фюзеляже имеют тонкую черную окантовку, английские опознавательные знаки и обозначения закрашены.

Окраска верхних поверхностей «Хэмпдэна» ВВС Швеции.

Хэндли-Пейдж Р5 «Хэмпдэн» Ын 810 1-90 ВВС Швеции. 1938 год. Верхние поверхности окрашены Dark Olive Green, нижние Light Blue Grey. На фюзеляже кокарда диаметром 800 мм. на верхней поверхности крыла диаметрам 1100 мм. на нижней -1500 мм. Кокарды на крыле не имеют желтой окантовки. Серийный номер в хвостовой части фюзеляжа белый, мелким шрифтом

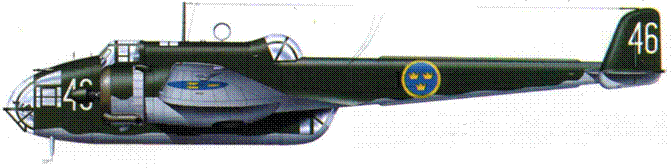

Хэндли-Пейдж Р5 «Хэмпдэн» с/н 810 1-46 ВВС Швеции. 1942 год). Верхние поверхности окрашены Dark Olive Green, нижние Light Blue Grey. На фюзеляже кокарда диаметрам 960 мм. на верхней поверхности крыла – диаметром 1100 мм. на нижней 1500 мм. Кокарды на крыле не имеют желтой окантовки. Серийный номер в хвостовой части фюзеляжа белый мелким шрифтом.

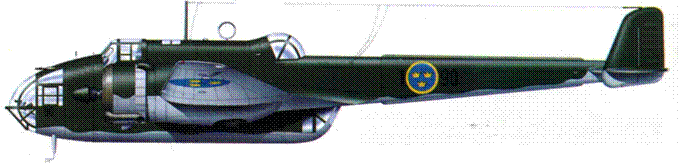

Хэндли-Пейдж Р5 «Хэмпдэн» с/н 810 1-75 ll-е крыло ВВС Швеции. 1944 год. Верхние поверхности окрашены Dark Olive Green, нижние Light Blue Grey. Кокарды на крыле имеют желтую окантовку.

Хэндли-Пейдж Р5 «Хэмпдэн» SE-APD. фирма SAAB. 1945 год. Верхние поверхности окрашены Dark Olive Green, нижние Light Blue Grey. Военные опознавательные знаки закрашены.

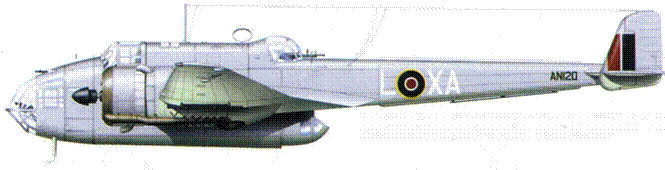

Хэндли-Пейдж «Хэмпдэн» TB.Mk.l ANI20 XA-L из 489-й эскадрильи RNZAF, 1944 год. Камуфляж: верхние поверхности – Sea Grey, нижние Sky. бортовые коды – white, серийный номер черный. На верхних поверхностях крыла кокарды типа В.
