Фиг. 7.

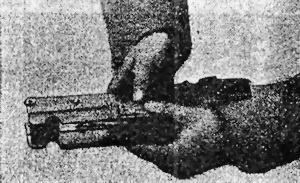

Фиг. 8
Вынуть спиральную пружинку изъ гнѣзда планки. Взять двумя пальцами за конецъ пружины и вытянуть ее.
Примѣчанiе. При полной разборкѣ вынуть еще колѣнчатую пружину, для чего отвинтить винты ея.
7) Отнять отражатель съ пружиною отражателя. Положить коробъ на лѣвую сторону. Сжать плоскогубцами (фиг. 9) пружинную чеку за головку, вытянуть ее вверхъ. Послѣ того повернуть коробъ прицѣломъ кверху, открыть верхнюю крышку, вынуть двумя пальцами отражатель и вынуть пружину отражателя черезъ верхнее окно (фиг. 10).

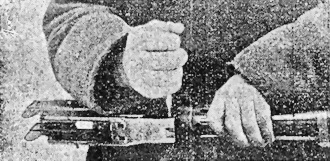

Фиг. 9.

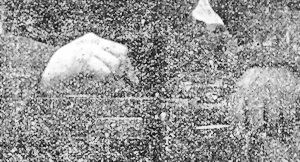

Фиг. 10
8) Отнять подаватель и задержку ствольной коробки:
а) Вынуть ось подавателя. Положить коробъ на правую сторону. Вытащить плоскогубцами малую проволочную чеку изъ передней части оси подавателя, затѣмъ легкимъ ударомъ молотка постучать по передней части оси подавателя такъ, чтобы переднiй конецъ оси сравнялся со стѣнкой прiемника. Пропустить четыре пальца лѣвой руки черезъ нижнее окно короба, отвести подаватель влѣво до отказа и придержать его.
Взять шпильку и поставить ее на переднiй конецъ оси и легкимъ ударомъ молотка вытолкнуть ось до половины. Затѣмъ нажать большимъ пальцемъ лѣвой руки на переднюю часть подавателя книзу, а двумя пальцами правой руки вытянуть ось.
б) Вынуть подаватель, для чего сильнее нажать пальцами на него (фиг. 11).

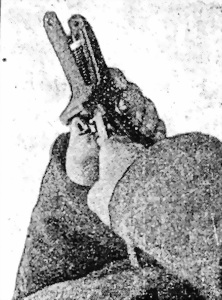

Фиг. 11.
в) Вынуть пружину подавателя.
г) Вынуть задержку ствольной коробки съ ея пружиной.
д) Снять пружину задержки.
9) Отдѣлить нижнюю крышку. Вытолкнуть сначала пружинную чеку, для чего ударить по головѣ чеки деревяннымъ молоткомъ, а затѣмъ наставить шпильку на чеку, вытолкнуть чеку и вынуть крышку.
10) Вынуть предохранительный взводъ (фиг. 12). Взявшись за головку предохранительнаго взвода, вращать его влѣво такъ, чтобы выступы предохранительнаго взвода пришлись напротив сдѣланнаго для нихъ вырѣза и вынуть предохранитель.

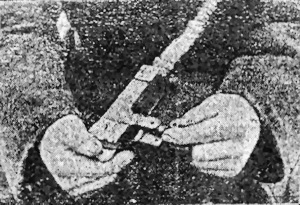

Фиг. 12.
11) Отнять спусковой механизмъ. Прежде всего обратить вниманiе, чтобы курокъ и рычагъ были спущены. Для выниманiя взять прикладъ въ лѣвую руку, пропустить пальцы правой руки въ предохранительную спусковую скобу и оттянуть переднюю часть спусковой скобы внизъ на себя (фиг. 13), потомъ подать ее немного впередъ и затѣмъ вынуть скобу со спусковымъ механизмомъ.

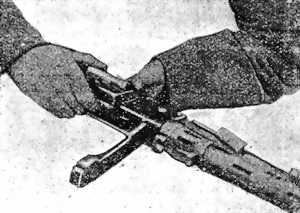

Фиг. 13.
12) Отдѣлить прикладъ отъ замочной коробки. Взять прикладъ лѣвой рукой за шейку, правой рукой отверткой (поставить ее отвѣсно) вывинтить хвостовой винтъ. Затѣмъ легкимъ ударомъ деревянной колотушки ударить по прикладу, чтобы вытолкнуть прикладъ изъ пазовъ замочной коробки.
13) Болѣе подробную разборку разрѣшается производить при офицерѣ или унтеръ-офицерѣ. При такой подробной разборкѣ, чаще всего придется вывинчивать винты и выталкивать оси и шпильки для отдѣленiя частей. При вывинчиванiи нужно отвертку ставить отвѣсно; при выталкиванiи шпилекъ и осей пользоваться выколотками, причемъ ставить выколотки прямо по направленiю шпилекъ или осей и дѣлать по нимъ легкiе удары деревяннымъ молоткомъ.
Дальнѣйшая разборка производится въ слѣдующемъ порядкѣ:
а) Разборка частей ствола со ствольной коробкой.
14) Отнять шатунъ съ движкомъ. Положить стволъ на лѣвый бокъ, чтобы вилка шатуна приходилась съ правой стороны, взять шпильку и наставить ее на ось, легкимъ ударомъ молотка вытолкнуть ее (фиг. 14) и затѣмъ вынуть шатунъ изъ ствольной коробки.

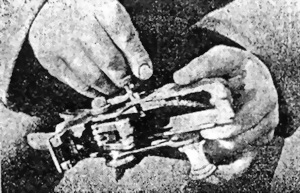

Фиг. 14.
15) Отдѣлить выбрасыватель. Вынуть проволочную чеку изъ шпильки выбрасывателя, вынуть шпильку и отнять выбрасыватель.
16) Отдѣлить хвостовую планку и ладыжку. Положить стволъ на правый бокъ, вытолкнуть шпильку, повернуть стволъ съ коробкой нижнимъ окномъ кверху и, наложивъ шпильку на основанiе хвостовой планки въ средину паза, вытолкнуть планку, а вмѣстѣ съ этимъ вынуть ладыжку изъ гнѣзда въ ствольной коробкѣ.
17) Отдѣлить боковую скошенную пластинку, для чего положить стволъ съ коробкой на правый бокъ и отвинтить два винтика, прикрѣпляющiе пластинку къ ствольной коробкѣ.
Примѣчанiе. Пластинка эта отдѣляется только въ случаѣ износа или поломки и исключительно въ оружейной мастерской.
б) Разборка частей кожуха.
18) Отнять сошки. Взять кожухъ въ лѣвую руку и отвинтить винты; снять верхнюю половину хомутика съ кожуха, потомъ отнять нижнюю половину хомутика съ сошками.
Вынуть сошки изъ ушковъ нижняго хомутика.
19) Снять переднее кольцо съ рожками, для чего отвинтить и вынуть винтъ его, а затѣмъ сдвинуть кольцо впередъ.
20) Разобрать прицѣлъ:
а) Отдѣлить прицѣльную рамку. Положить кожухъ прицѣломъ кверху. Поднять прицѣльную раму и, удерживая ее въ лѣвой рукѣ, правой рукой отвинтить винтъ прицѣльной рамки. Крѣпко прижимая прицѣльную рамку книзу и немного впередъ, правой рукой вынуть винтъ и отдѣлить прицѣльную рамку.
б) Вынуть пружину прицѣльной рамки.
в) Снять прицѣльный хомутикъ съ рамки, для чего прижать головку стержня и сдвинуть хомутикъ съ рамки.
г) Отдѣлить стержень и вынуть спиральную пружинку хомутика.
21) Отдѣлить верхнюю крышку, для чего вынуть шпильку и отнять крышку.
22) Отдѣлить защелку верхней крышки, для чего вытащить проволочную чеку и вынуть защелку со спиральной пружиной.
23) Отдѣлить защелку обоймы.
Примѣчанiе. Защелка эта крѣпко удерживается пружиной, которую трудно вставлять на мѣсто, почему выниманiе этой защелки разрѣшается только оружейному мастеру.
в) Разборка частей спускового и замочнаго механизма.
24) Вынуть боевую пружину. (фиг. 15). Пропустить приборъ-крючекъ спереди въ замочную коробку и захватить крючкомъ сверху за плечики стержня пружины. Надавить крючекъ, сжать боевую пружину, вывести конецъ стержня изъ за вырѣзовъ рычага и, поднять крючекъ и съ нимъ стержень немного вверхъ, затѣмъ осторожно отпустить пружину и снять крючекъ. Вынуть стержень и снять съ него пружину.

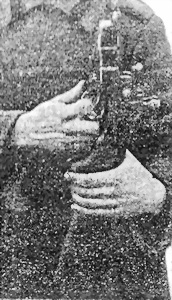

Фиг. 15.
25) Вынуть возвратную пружину (фиг. 16), вставить приборъ-крючекъ въ замочную коробку сзади, наложить конецъ крючка на заплечики стержня пружины, упереть конецъ винта прибора въ выемку на хвостѣ замочной коробки и, вращая винтъ, придерживая лѣвой рукой крючекъ, сжать пружину настолько, чтобы переднiй конецъ стержня вышелъ изъ вырѣзовъ (проушинъ) рычага. Послѣ того осторожно подать приборъ съ крючкомъ переднимъ концомъ чуть кверху, чтобы конецъ стержня вышелъ окончательно изъ вырѣзовъ и, ослабляя винтъ, вращая его въ обратную сторону, отпустить пружину; послѣ того вытащить приборъ, вынуть стержень съ пружиной и снять пружину со стержня.
Фиг. 16.
26) Вынуть упоръ изъ замочной коробки.
27) Вынуть боевую ось, для чего вынуть проволочную чеку, отвинтить гайку, снять шайбу и вынуть ось съ рукояткою въ правую сторону.
28) Снять рукоятку съ оси.
29) Вынуть курокъ и рычагъ.
30) Отвинтить защелку нижней крышки.
31) Вынуть переводчикъ, для чего вытолкнуть шпильку.
г) Разборка спускового механизма.
а) Вытолкнуть шпильку шептала.
б) Вытолкнуть шпильку спускового крючка.
в) Отдѣлить спусковой механизмъ отъ спусковой скобы.
г) Отдѣлить автоматическiй спускъ отъ шептала.
д) Вынуть спиральную пружину.
д) Разборка наплечника:
32) Отдѣлить наплечникъ, для этого вытолкнуть шпильку, вынуть наплечникъ, отвинтить винты пружины и вытолкнуть ее изъ паза.
Сборка ружья-пулемета.
74. Сборка ружья-пулемета производится въ слѣдующей послѣдовательности:
а) Сборка приклада съ наплечниномъ.
а) Вставить наплечникъ въ ушки личинки.
б) Вставить шпильку.
в) Вставить пружину наплечника въ пазъ личинки, догнать ее на мѣсто колотушкой и завинтить винтъ.
б) Сборка спускового механизма.
а) Вставить спиральную пружину въ гнѣздо спусковой скобы.
б) Надѣть автоматическiй спускъ на шептало.
в) Вставить спусковой крючокъ въ щель спусковой скобы и вложить верхнiй конецъ спиральной пружины въ гнѣздо въ спусковомъ крючкѣ.
г) Вставить шпильку спускового крючка.
д) Вставить шпильку шептала.
1) Вставить переводчикъ въ щель спусковой скобы и вставить шпильку.
2) Вставить защелку нижней крышки въ пазъ ея и завинтить винтъ ея.
в) Сборка приклада съ замочнымъ и спусковымъ механизмомъ.
3) Надѣть рукоятку на боевую ось.
4) Поставить рычагъ и курокъ на мѣсто и вставить боевую ось. Съ правой стороны замочной коробки вставить боевую ось рукояткой впередъ и, не подвигая ее во внутрь, надѣть на нее возвратный рычагъ и курокъ. Послѣ этого подвинуть ось насквозь, надѣть на конецъ шайбу, навернуть гайку и вставить проволочную чеку.
5) Вставить упоръ въ щель.
6) Надѣть возвратную пружину на стержень и вставить стержень съ возвратной пружиной въ коробку. Пропустить переднiй конецъ стержня въ замочную коробку и установить его такъ, чтобы скосы на заднемъ концѣ были книзу, упереть пружину въ гнѣздо на упорѣ. Затѣмъ взять приборъ съ винтомъ и наложить его на стержень такъ, чтобы крючкомъ захватить за плечики стержня, конецъ винта упереть въ хвостъ коробки. Послѣ того, вращая винтъ, сжать пружину настолько, чтобы цапфы стержня взошли въ проушины возвратнаго рычага; затѣмъ, отвинтивъ винтъ, вынуть приборъ, подавая его кверху.
7) Надѣть боевую пружину на стержень и вставить стержень съ пружиной. Просунуть переднiй конецъ стержня въ замочную коробку, установить стержень такъ, чтобы скосъ на заднемъ его концѣ былъ книзу и упереть пружину въ гнѣздо на упорѣ. Затѣмъ вставить приборъ съ крючкомъ за плечики стержня и, дѣйствуя правой рукой на стебель прибора, сжать пружину на столько, чтобы цапфы стержня вошли въ проушины курка. Затѣмъ вынуть приборъ, подавая его кверху.
8) Вставить пружину защелки обоймы. Вставить защелку и заколотить шпильку.
9) Вставить защелку верхней крышки на мѣсто, для чего надѣть спиральную пружину, вставить защелку въ гнѣздо и вложить шпильку.
10) Вставить верхнюю крышку и продѣть шпильку.
11) Собрать прицѣлъ:
а) Вставить спиральную пружину въ гнѣздо хомутика и вложить стержень въ вырѣзъ снизу.
б) Надѣть хомутикъ на прицѣльную рамку, сжимая при этомъ головкой стержня пружину.
в) Вложить прицѣльную пружину въ прицѣльную колодку.
и г) Соединить прицѣльную рамку съ прицѣльной колодкой, для чего поставить прицѣльную рамку на конецъ пружины и, надавливая ладонью лѣвой руки на рамку, вложить винтъ въ ушки колодки и завинтить его.
г) Сборка частей кожуха съ коробомъ.
12) Надѣть кольцо съ рожками на дульную часть кожуха и завинтить винтъ.
13) Соединить сошки съ кожухомъ. Для этого нужно нижнiй хомутикъ наложить снизу кожуха такъ, чтобы номеръ былъ снизу, затѣмъ наложить верхнiй хомутикъ, вставить сошки и завинтить винтами.
д) Сборка частей ствола и ствольной коробки.
14) Вставить боковую пластинку на мѣсто и привинтить ее винтами къ ствольной коробкѣ, наблюдая, чтобы выступъ на пластинкѣ пришелся противъ выступа въ задней части ствольной коробки.
15) Вставить ладыжку въ гнѣздо (щель) ствольной коробки. Вставить хвостовую планку ствольной коробки въ пазъ въ коробкѣ и забить ее на мѣсто. Вставить шпильку.
16) Вставить выбрасыватель, наблюдая, чтобы выпуклая сторона головки находилась сзади, а дыра выбрасывателя пришлась напротивъ ушковъ ствольной коробки. Вставить шпильку выбрасывателя. Вставить въ шпильку проволочную чеку.
17) Вставить шатунъ съ движкомъ въ ушки ствольной коробки (фиг. 16); вставить съ лѣвой стороны чеку, пружинной частью впередъ, и легкими ударами колотушки дослать ее на мѣсто.
Фиг. 16.
18) Соединить прикладъ съ замочной коробкою. Вставить прикладъ въ замочную коробку такъ, чтобы дыра въ хвостѣ коробки совпала съ дырою на прикладѣ. Если же прикладъ не доходитъ, то догнать его на мѣсто деревянной колотушкой и завинтить хвостовой винтъ.
19) Вставить спусковой механизмъ въ замочную коробку. Для этого взять прикладъ въ лѣвую руку, а правой вставлять спусковую скобу со спусковымъ механизмомъ снизу заднимъ концомъ въ щель коробки, затѣмъ повернуть переднiй конецъ вверхъ такъ, чтобы дыры въ ушкахъ спусковой скобы совпали съ дырами щекъ замочной коробки.
20) Вставить предохранительный взводъ. Вложить его въ дыру съ лѣвой стороны коробки такъ, чтобы выступы его пришлись противъ вырѣза лѣвой стѣнки коробки и затѣмъ повернуть и вложить на мѣсто.
21) Вставить нижнюю крышку замочной коробки, наблюдая, чтобы дыры въ крышкѣ совпали съ дырами въ спусковой скобѣ и въ щекахъ замочной коробки. Затѣмъ вставить пружинную чеку и догнать чеку на мѣсто деревяннымъ молоткомъ.
22) Собрать подаватель:
а) Надѣть короткую спиральную пружину на задержку ствольной коробки, наблюдая, чтобы длинный конецъ пружинки взошелъ въ имѣющееся для нея гнѣздо въ задержкѣ. Вставить задержку въ вырѣзъ подавателя такъ, чтобы короткiй конецъ пружины взошелъ въ малый зарѣзъ подавателя. Придерживая задержку, вставить шпильку въ подаватель. Затѣмъ надѣть на шпильку пружину подавателя такъ, чтобы короткiй конецъ пружины взошелъ въ зарѣзъ подавателя и продвинуть шпильку (фиг. 17).

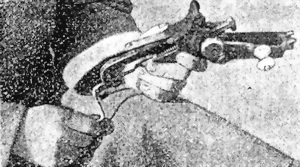

Фиг. 17.
б) Вложить подаватель въ прiемникъ. Для этого сначала одѣть шпильку (съ дырою) на конецъ пружины подавателя и вставить подаватель въ прiемникъ, причемъ дѣйствуя шпилькой, вложить конецъ пружины подавателя въ зарѣзъ прiемника. Вставить ось, пригоняя ее на мѣсто ударами молотка (фиг. 18), въ конецъ ея продѣть проволочную чеку.
23) Вставить пружину отражателя и отражатель. Пружина вставляется черезъ верхнее окно короба, отражатель вставляется также. Затѣмъ вставляется пружинная чека съ правой стороны.
Фиг. 18.
24) Собрать направляющую планку. Колѣнчатую пластинчатую пружину вложить въ пазъ планки и завинтить винтомъ.
Вставить въ гнѣздо планки спиральную пружинку личинки. Надѣть личинку; при этомъ наблюдать, чтобы пружинка взошла въ вырѣзъ личинки. Вложить въ окно короба и завинтить винтомъ.
25) Собрать затворъ. Для сборки затвора надѣть пружину ударника на стебель ударника и вложить ударникъ съ пружиной въ каналъ затвора, наблюдая, чтобы гнѣздо на вѣнчикѣ пришлось противъ дыры на затворѣ. Затѣмъ, держа затворъ въ лѣвой рукѣ, какъ при разборкѣ, завинтить винтъ ударника.
26) Вложить затворъ въ ствольную коробку. Положить ствольную коробку на правый бокъ, взять затворъ въ лѣвую руку и заднимъ концомъ вставить въ нижнее окно ствольной коробки. Затѣмъ затворъ перекосить (фиг. 19) и правой рукой ввести сосокъ движка шатуна въ продольный пазъ затвора. Послѣ этого, одновременно подавая заднюю часть затвора назадъ, а переднюю впередъ, вложить затворъ на мѣсто. Перевернуть ствольную коробку на противуположную сторону, вставить затворную чеку въ отверстiя въ коробкѣ и затворѣ. Нажать пальцемъ на пятку чеки и, повертывая ее на право, поставить на мѣсто.

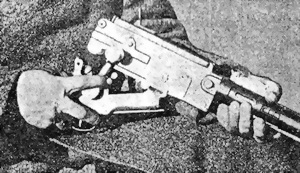

Фиг. 19.
27) Вложить стволъ въ кожухъ. Для того чтобы вставить стволъ во внутрь короба и кожуха, положить коробъ верхней крышкой книзу, затѣмъ взявши стволъ въ правую руку вложить его, наблюдая, чтобы выступы ствольной коробки взошли въ пазы короба, Послѣ того, удерживая ствольную коробку за ось вилки шатуна, продвинуть стволъ впередъ на мѣсто.
Фиг. 20.
28) Соединить прикладъ съ коробомъ и ствольной коробкой (фиг. 20). Поставить курокъ на боевой взводъ. Держа коробъ въ лѣвой рукѣ, взять прикладъ въ правую руку и вставить зацѣпы замочной коробки въ гнѣзда короба и, подавая рукоять назадъ, ввести конецъ рычага въ пазы хвостовой планки и тѣмъ соединить прикладъ съ коробомъ и ствольной коробкой; спустить курокъ.
29) Завинтить соединительный винтъ.
Дѣйствiе ружья-пулемета.
75. До начала стрѣльбы ружье-пулеметъ не заряжено, стволъ запертъ затворомъ, въ хвостовую планку ствольной коробки упирается возвратный рычагъ, курокъ спущенъ, переводчикъ поставленъ для одиночной стрѣльбы.
Для заряжанiя въ прiемникъ надо вставить обойму съ патронами. Затѣмъ повернуть рукоятку и отпустить ее. При вращенiи рукоятки произойдутъ слѣдующiя измѣненiя во взаимномъ положенiи частей.
76. При вращенiи рукоятки назадъ, возвратный рычагъ, посаженный на квадратъ боевой оси, будетъ также вращаться и, упираясь въ стержень возвратной пружины, подастъ его назадъ и сожметъ пружину. Переднiй же конецъ этого рычага (головная часть), находясь въ пазахъ хвостовой планки, отведетъ ствольную коробку со стволомъ назадъ. При этомъ движенiи скошенный конецъ хвостовой планки, упираясь въ головку курка, вращаетъ его и передвигаетъ стержень боевой пружины, при чемъ боевая пружина сжимается, а курокъ становится на боевой взводъ, такъ какъ боевой взводъ его заскакиваетъ за шептало.
При томъ же движенiи ствольной коробки назадъ, затворъ, идя шипомъ своимъ по верхнему пазу направляющей планки, поднимается переднимъ концомъ кверху, а затѣмъ, при концѣ движенiя, онъ, когда шипъ его выйдетъ изъ верхняго паза, переднимъ концомъ опускается книзу.
При отходѣ ствольной коробки назадъ подаватель, подъ дѣйствiемъ своей спиральной пружины, повертывается направо, такъ какъ зубъ его, скользя по скошенной пластинкѣ, и входя въ окно ствольной коробки, соскакиваетъ съ пластинки, освобождается и опускается внизъ.
При концѣ движенiя ствольной коробки назадъ, патронъ, находящiйся въ подавателѣ, переходитъ въ ствольную коробку и пуля ложится на верхнюю часть затвора.
77. При отпусканiи рукоятки, возвратный рычагъ, подъ дѣйствiемъ возвратной пружины, вращается впередъ и давитъ своею головкою на хвостовую планку, отчего заставляетъ ее, вмѣстѣ со ствольной коробкой и стволомъ, двигаться впередъ.
При этомъ движенiи курокъ остается на боевомъ взводѣ, потому что шептало заскочило за боевой взводъ курка. Затворъ, идя своимъ шипомъ по нижнему пазу направляющей планки, опускается переднимъ концомъ внизъ и этимъ открываетъ патронникъ. Патронъ, поданный изъ подавателя, передвигается движкомъ шатуна впередъ и входитъ въ патронникъ. При концѣ этого движенiя затворъ поднимается, такъ какъ шипъ его входитъ въ среднiй пазъ направляющей планки, и такимъ образомъ затворъ запираетъ стволъ.
При томъ же движенiи ствола со ствольной коробкою впередъ боковая скошенная пластинка ствольной коробки, упираясь въ зубъ подавателя, поднимаетъ его вверхъ и заставляетъ подаватель повернуться налѣво, при чемъ въ то время, когда подаватель встанетъ на мѣсто, патронъ изъ обоймы входитъ во внутрь и ложится на дно прiемника.
Такимъ образомъ, производится заряженiе ружья-пулемета и для производства выстрѣла остается нажать на спусковой крючекъ. При этомъ нажатiи шептало опускается внизъ и освобождаетъ курокъ, который, подъ дѣйствiемъ боевой пружины, вращается и головкою ударяется по ладыжкѣ. Ладыжка ударяетъ по концу ударника, который, двигаясь впередъ, своимъ бойкомъ разбиваетъ капсюль, отчего происходитъ выстрѣлъ.
78. Отъ отдачи стволъ со ствольной коробкой будетъ двигаться назадъ. При этомъ движенiи ствольная коробка своей хвостовою планкою заставитъ отойти назадъ и подняться возвратный рычагъ, который, дѣйствуя на головку стержня возвратной пружины, продвинетъ стержень назадъ и сожметъ пружину. Въ тоже время, при отходѣ ствола назадъ, нижняя крышка откинется внизъ и снизу откроетъ нижнее окно замочной коробки; выбрасыватель головкою натолкнется на зубъ отражателя, отчего повернется и верхнимъ своимъ концомъ-зацѣпомъ – ударитъ въ закраину гильзы и тѣмъ отброситъ назадъ стрѣлянную гильзу, которая ударившись о зубъ затвора, выпадетъ черезъ нижнее окно на землю.
Курокъ отойдетъ назадъ и такъ же какъ и рычагъ заставитъ свою боевую пружину сжаться и станетъ на боевой взводъ.
Подаватель повернется въ прiемникѣ и находящiйся въ немъ патронъ перемѣститъ во внутрь ствольной коробки, при чемъ патронъ этотъ попадетъ въ желобъ и ляжетъ сверху затвора.
79. По окончанiи отдачи возвратная пружина начнетъ разжиматься и двигать стволъ впередъ, дѣйствуя рычагомъ на хвостовую планку. Стволъ плавно движется впередъ, а въ то время движекъ шатуна введетъ патронъ до своего мѣста въ патронникъ. Подаватель сдѣлаетъ новый поворотъ, чтобы получить слѣдующiй патронъ.
Выбрасыватель станетъ на свое прежнее мѣсто. Затворъ плотно запретъ стволъ, а возвратный рычагъ упрется головкою сзади въ хвостовою планку ствольной коробки.
Курокъ, который ходитъ на оси свободно, останется на боевом взводѣ, удерживаемый шепталомъ.
80. Чтобы произвести слѣдующiй выстрѣлъ нужно опять нажать спусковой крючекъ.
После выстрѣла произойдетъ тоже самое, т. е. опять отодвинется стволъ, сожмется возвратная пружина и приметъ отдачу, выбросится стрѣлянная гильза, новый патронъ войдетъ въ патронникъ, стволъ будетъ запертъ и ударникъ будетъ взведенъ.
Такимъ образомъ можно продолжать стрѣльбу до тѣхъ поръ, пока въ обоймѣ имѣются патроны. Когда же последнiй патронъ изъ обоймы перейдетъ въ подаватель, то конецъ пружины обоймы войдетъ во внутрь прiемника и воспрепятствуетъ повороту подавателя. Поэтому, когда, послѣ отдачи, ствольная коробка отойдетъ назадъ, подаватель не повернется, а задержка ствольной коробки, не удерживаемая подавателемъ, повернется, и зубъ ея, войдя вовнутрь короба, станетъ впереди выступа ствольной коробки и тѣмъ остановитъ ствольную коробку со стволомъ отъ движенiя впередъ.
Если вынуть обойму, то конецъ ея пружины выйдетъ изъ подавателя, освободитъ его, почему подаватель повернется, зубъ ствольной задержки опустится внизъ и освободитъ ствольную коробку.
При движенiи ствольной коробки со стволомъ впередъ, патронъ будетъ введенъ, какъ было выше описано, въ патронникъ.
Если предполагается продолжать стрѣльбу далѣе, то надо вставить новую обойму, при чемъ патронъ изъ обоймы перейдетъ въ подаватель. Для производства же выстрѣла остается нажать на спусковой крючекъ.
Если же предполагается окончить стрѣльбу, то вынувъ обойму, необходимо произвести еще одинъ выстрѣлъ, – того патрона, который находится въ патронникѣ.
Вынимать же патронъ изъ ствола, особенно, если стволъ сильно разгоряченъ, не слѣдуетъ, такъ какъ при сильномъ нагрѣвѣ патронъ этотъ можетъ самъ воспламениться.
81. При стрѣльбѣ одиночныими выстрѣлами переводчикъ, какъ было выше сказано, повернутъ такъ, что переднiй конецъ его опустился внизъ; при этомъ онъ служитъ задержкой для спускового крючка и не позволяетъ ему, при нажатiи на него пальцемъ, отойти въ свое крайнее заднее положенiе, вслѣдствiе чего автоматическiй спускъ не можетъ податься впередъ и выступъ возвратнаго рычага не нажимаетъ на него при своемъ движенiи впередъ; поэтому шептало заскакиваетъ за боевой взводъ курка, а ползунъ, подъ дѣйствiемъ спиральной пружины, упирается въ шептало.
Если прекратить нажатiе на спусковой крючекъ, то переднiй конецъ его, подъ дѣйствiемъ спиральной пружины, поднимаетъ соединенный съ нимъ ползунъ, который и заскакиваетъ своимъ зарѣзомъ за шептало.
Для производства слѣдующаго выстрѣла остается нажать на спусковой крючекъ, отчего ползунъ опуститъ шептало и тѣмъ спуститъ курокъ съ боевого взвода.
82. Для стрѣльбы непрерывнымъ огнемъ надо переводчикъ передвинуть такъ, чтобы заднiй конецъ его опустился и прикоснулся бы къ скобѣ, а переднiй поднялся. При такомъ положенiи переводчика, при нажатiи пальцемъ на спусковой крючекъ, этотъ послѣднiй повернется, потянетъ ползунъ, который и спуститъ курокъ, опуская шептало, совершенно также, какъ это было описано при одиночной стрѣльбѣ; но при полномъ вращенiи спускового крючка, автоматическiй спускъ перейдетъ въ крайнее переднее положенiе. При такомъ положенiи автоматическаго спуска, при вращенiи возвратнаго рычага впередъ, выступъ его упирается въ автоматическiй спускъ, надавливаетъ на него и, опуская внизъ, повертываетъ шептало; послѣднее освобождаетъ боевой взводъ курка, который, подъ дѣйствiемъ боевой пружины и не удерживаемый шепталомъ, поворачивается и черезъ посредство ладыжки посылаетъ ударникъ впередъ. Если держать палецъ на спусковомъ крючкѣ и не отнимать его, ружье – пулеметъ будетъ стрѣлять непрерывно, пока будутъ патроны въ обоймѣ. Это достигается тѣмъ, что при движенiи ствольной коробки и ствола впередъ возвратный рычагъ упирается въ длинный конецъ ползуна и расцѣпляетъ его отъ шептала, отчего послѣднее поднимается и удерживаетъ курокъ на боевомъ взводѣ лишь до тѣхъ поръ, пока возвратный рычагъ не повернется настолько, что выступъ его упрется въ автоматическiй спускъ, надавитъ на него и опуститъ соединенное съ нимъ шептало, при чемъ оно выводится изъ боевого взвода курка, отчего и происходитъ выстрѣлъ.
Если же прекратить нажатiе пальцемъ на спусковой крючекъ, то произойдетъ остановка, такъ какъ автоматическiй спускъ отойдетъ назадъ и дѣйствiе его прекратится; при этомъ ползунъ поднимется кверху на столько, что станетъ выше и зарѣзомъ заскочитъ за шептало.
83. На основанiи вышеозначеннаго описанiя дѣйствiя спускового механизма, какъ при одиночной, такъ и при автоматической стрѣльбѣ, видно что даже при полномъ отводѣ спускового крючка назадъ выстрѣла не можетъ быть когда возвратный рычагъ поднятъ или только поднимается, т. е. до тѣхъ поръ, пока затворъ не заперъ стволъ.
84. Предохранительный взводъ, имѣющiйся съ лѣвой стороны замочной коробки, служитъ для предохраненiя отъ нечаяннаго выстрѣла. Если переставить предохранительный взводъ кверху, гдѣ написано: "Кур.", то онъ своимъ выступомъ зайдетъ подъ уступъ шептала и будетъ служить для него упоромъ, потому оно не можетъ повернуться и опустить курокъ. Вслѣдствiе этого, если бы случайно нажать на спускъ заряженнаго ружья-пулемета, то выстрѣла не можетъ произойти, такъ какъ курокъ, оставаясь на боевомъ взводѣ, не можетъ быть спущенъ.
Чистка ружья-пулемета.
Общiя указанiя.
85. Для чистки, протиранiя и смазыванiя ружья-пулемета каждый нижнiй чинъ долженъ имѣть:
а) Длинный шомполъ.
б) Колѣнчатый шомполъ.
в) Чистыя и по возможности мягкiя тряпки – для обтиранiя частей.
г) Паклю, очищенную отъ кострики. Взамѣнъ пакли допускаются хлопчато-бумажные концы, которые предварительно должны быть разобраны и размотаны.
д) Деревянныя палочки – для чистки щелей, угловъ, нарѣзки винтовъ.
е) Смазку – ружейное сало, керосинъ, веретенное или деревянное масло со скипидаромъ, который дѣлаетъ смазку жиже.
86. Чистку ружья-пулемета слѣдуетъ производить тотчасъ послѣ стрѣльбы.
Если же ружье-пулеметъ, по какимъ-либо причинамъ, не можетъ быть прочищено тотчасъ послѣ стрѣльбы, то слѣдуетъ немедленно протерѣть каналъ ствола паклею или тряпками, пропитанными смазкою.
Вслѣдствiе вышесказаннаго протиранiя канала ствола, послѣдующая чистка будетъ облегчена, а каналъ ружья-пулемета, до нѣкоторой степени предохраненъ отъ быстраго заржавленiя.
При первой же представившейся возможности слѣдуетъ приступить къ чисткѣ канала ствола.
Послѣ чистки каналъ долженъ быть тотчасъ же вытертъ и смазанъ смазкою.
87. Если на какихъ-либо частяхъ ружья-пулемета окажется пороховой нагаръ, напримѣр на стволѣ, затворѣ, то сперва слѣдуетъ стереть его тряпкою, потомъ вытереть насухо и смазать.
88. Главное вниманiе при чисткѣ должно быть обращено на устраненiе ржавчины, если бы таковая почему-либо появилась.
Малѣйшую красноту, появившуюся снаружи на какой-либо части ружья-пулемета, нужно очистить оттирая ее тряпкою, предварительно размягчивъ ржавчину смазкою. Ржавчину, не поддающуюся этому способу, слѣдуетъ смазать и оставить на нѣкоторое время въ тепломъ мѣстѣ, а потомъ свести помощью палочки изъ мягкаго дерева. Ржавчину, не отчищащуюся и этимъ способомъ, слѣдуетъ выводить въ оружейной мастерской.
Ржавчину, образовавшуюся въ каналѣ ствола и на патронникѣ, какъ равно ржавчину по наружности соприкасающихся частей сводить паклею или тряпкою, пропитанными смазкою, не прибѣгая къ другимъ способамъ отчистки во избежанiе порчи этихъ частей.
89. Чистка ствола со ствольною коробкою. Для чистки канала ствола съ патронникомъ, протиранiя и смазыванiя ихъ, слѣдуетъ приготовить перечисленную выше принадлежность, матерiалы, сдѣлать необходимую разборку ружья-пулемета.
90. Вообще степень полной разборки ружья-пулемета для чистки должна быть опредѣлена офицеромъ и, за отсутствiемъ его начальникомъ изъ нижнихъ чиновъ.
91. Для чистки, если предстоитъ надобность только протереть ружье-пулеметъ, надо вывинтить соединительный винтъ – отдѣлить кожухъ отъ приклада, вынуть стволъ изъ кожуха и вынуть затворъ и приготовить принадлежность (шомполъ, тряпки и пр.).
92. Для чистки канала ствола слѣдуетъ:
Взять кусокъ пакли, длиною вершка 2, разровнять паклю лентою и, перегнувъ ее, продѣть въ ушки шомпола. Затѣмъ смазать паклю саломъ и ввести шомполъ въ каналъ ствола; при этомъ наблюдать, чтобы онъ съ паклею входилъ въ каналъ ствола съ небольшимъ усилiемъ, причемъ пакля заполнила бы нарѣзы. Паклю можно смачивать смазкою, керосиномъ, но наблюдать, чтобы она была влажна; но не мокра.
Медленно продвигать шомполъ по каналу, не изгибая его, плавно по всей длинѣ ствола. Затѣмъ шомполъ тянуть обратно (фиг. 21). Исполнивъ это 2–3 раза, перемѣнить паклю. Протиранiе канала ствола, перемѣняя паклю, продолжать до тѣхъ поръ, пока пакля не будетъ совершенно чистою.
При этомъ слѣдуетъ отличать грязь отъ синевы, которую при протиранiи даетъ на паклѣ даже чистый каналъ ствола, и вообще избѣгать излишне долго и сильно тереть каналъ ствола и не стараться доводить его поверхность непремѣнно до блеска.
93. Если, при чисткѣ, шомполъ засядетъ въ каналѣ ствола, то, не дѣлая усилiя, чтобы вытянуть его или продвинуть далѣе, – слѣдуетъ пустить въ каналъ ствола нѣсколько смазки и оставить стволъ минуты на двѣ; послѣ чего сдѣлать попытку вытянуть шомполъ изъ канала ствола, не употребляя при этомъ усилiя.
Фиг. 21.

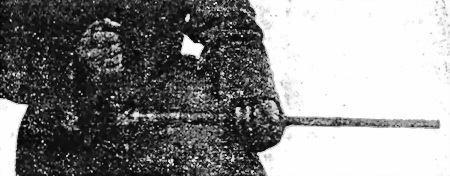

94. Для чистки патронника употребляется колѣнчатый съ ушками для продѣванiя пакли шомполъ (фиг. 22).

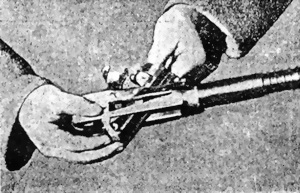

Фиг. 22.
Смочивъ паклю смазкою, ввести шомполъ черезъ окно ствольной коробки въ патронникъ и чистить или протирать его и пульный выходъ, какъ выше указано, при чисткѣ канала ствола.
95. Окончивъ чистку, убѣдиться не осталось ли грязи въ каналѣ ствола, пульномъ входѣ, въ патронникѣ.
Затѣмъ, продѣвъ въ ушки шомпола чистую паклю, умѣренно пропитать ее смазкою и, плавно проводя шомполъ по каналу ствола, равномѣрно и необильно смазать нарѣзы и поля, а равно патронникъ со скатомъ и пульный входъ (фиг. 23).
Фиг. 23.
96. Чистка ствольной коробки производится помощью деревянныхъ палочекъ и сухихъ тряпокъ.
Гнѣзда, пазы, щели и дыры ствольной коробки чистятся заостренными палочками изъ мягкаго дерева.
97. Послѣ чистки всѣ внутренiя и наружныя части ствольной коробки обтираются тряпками, пропитанными смазкою.
98. Снаружи стволъ обтирается сперва сухими тряпками, а затѣмъ тряпками, пропитанными смазкою.
99. Чистка затвора ружья-пулемета. Затворъ можно чистить и не разбирая его, при чемъ части затвора, обтираются снаружи сначала сухими тряпками, а затѣмъ – тряпками, пропитанными смазкою.
100. Въ разобранномъ видѣ части затвора чистятся и обтираются сначала сухими тряпками, а затѣмъ тряпками пропитанными смазкою. При чемъ каналы, пазы и вырѣзы должны быть посредством деревянныхъ палочекъ, сперва отчищены отъ грязи и сгустившейся смазки.
