Часть I
Описанiе ружья-пулемета образца 1902 г

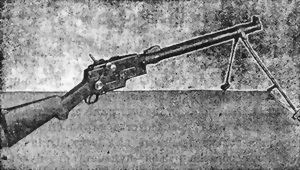

Пулеметомъ называется такое автоматическое оружiе, которое даетъ возможность производить весьма скорую и мѣткую стрѣльбу ружейными патронами. Получающаяся при выстрѣлѣ отдача служитъ для производства всѣхъ дѣйствiй, необходимыхъ для новаго заряжанiя, а именно: выбрасыванiе гильзы, введенiе въ патронникъ новаго патрона и воспламененiе капсюля патрона. Благодаря этому скорость стрѣльбы изъ такого ружья доходитъ до 200 выстрѣловъ въ минуту. Ружье-пулеметъ можетъ стрѣлять какъ одиночными выстрѣлами, такъ и непрерывно выстрѣлъ за выстрѣломъ, при чемъ для производства стрѣльбы стрѣлку остается только нажимать на спускъ. Отличiе настоящаго образца ружья – пулемета отъ пулемета состоитъ въ томъ, что при стрѣльбѣ линiя прицѣливанiя смѣщается, и стрѣлку надо все время наводить, пулеметъ же стрѣляетъ съ неподвижнаго станка.
Ружье-пулеметъ состоитъ изъ четырехъ главныхъ частей:
I. Кожуха съ коробомъ.
II. Ствола со ствольною коробкою.
III. Затвора.
IV. Приклада съ замочнымъ и спусковымъ механизмами.
Вѣсъ ружья-пулемета 20½ фунт.

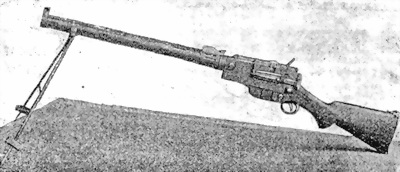

Фиг. 1.
I. Кожухъ съ коробомъ.
1. Кожухъ и коробъ (фиг. 1) соединены между собою винтовой нарѣзкой и закрѣплены снизу винтомъ.
2. Кожухъ – это трубка, въ которой помѣщается стволъ. Послѣ выстрѣла стволъ отъ отдачи отходитъ назадъ, а кожухъ остается неподвижнымъ и служитъ для направленiя движенiя ствола. На кожухѣ имѣются:
3. Спереди[1]1
Для опредѣленiя сторонъ ружья-пулемета надо стать лицомъ по направленiю полета пули.
[Закрыть] основанiе мушки, припаянное къ кожуху; служитъ оно для укрѣпленiя мушки, вставляемой въ пазъ, имѣющiйся въ основанiи мушки.
4. Въ передней части на кожухѣ имѣются два вѣнчика, между которыми помѣщается хомутикъ съ сошками; для ограниченiя поворота хомутика въ заднемъ вѣнчикѣ имѣется вырѣзъ.
5. На задней части кожуха, сверху, къ нему наглухо прикрѣплена двумя винтами прицѣльная колодка, служащая для помѣщения въ ней прицѣла.
6. По всей длинѣ кожуха, для облегченiя его и для охлажденiя ствола во время стрѣльбы, сдѣланы продолговатыя отверстiя, а внизу кожуха имѣются, кромѣ того, двѣ круглыя дыры для того, чтобы можно было вставить отвертку для отвинчиванiя винтовъ, прикрѣпляющихъ прицѣльную колодку къ кожуху.
7. Внутри кожуха сзади сдѣлана винтовая нарѣзка, въ которую ввинчивается коробъ, и тамъ же снизу имѣется дыра для винта, скрѣпляющаго кожухъ съ коробомъ. Въ каналѣ кожуха – два кольца, въ видѣ выступа, для направленiя движенiя ствола при выстрѣлѣ.
8. Въ основанiе мушки вставляется мушка (фиг. 2), которая имѣетъ двѣ лапки, входящiя въ пазъ основанiя.
Фиг. 2.
9. Для предохраненiя мушки отъ побитостей и сдвига у передняго срѣза кожуха надѣто кольцо съ рожками (фиг. 3), которое прикрѣпляется къ основанiю мушки винтомъ (фиг. 4).
Фиг. 3.
Фиг. 4.
10. На передней части кожуха между вѣнчиками надетъ хомутикъ (фиг. 5), состоящiй изъ двухъ половинокъ, соединенныхъ винтами. Къ хомутику снизу приспособлены сошки (фиг. 6), служащiя подстановкою пулемету. Сошки могутъ откидываться къ кожуху и удерживаться захватомъ, придѣланнымъ къ правой сошкѣ.
Фиг. 5.
Фиг. 6.

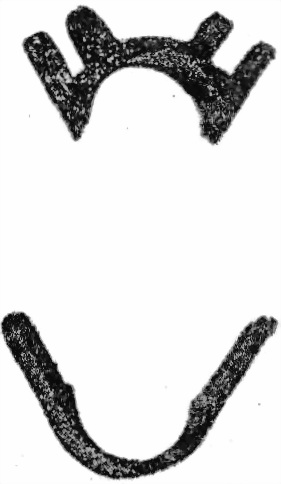

Внизу сошекъ приспособлены упорцы (фиг. 7, 8 и 9) для того, чтобы сошки не очень углублялись въ грунтъ. Упорцы эти, когда сошки прижаты къ кожуху, должны быть поставлены вдоль нихъ, чтобы не мѣшать, а когда сошки откинуты, то ихъ надо поставить поперекъ.

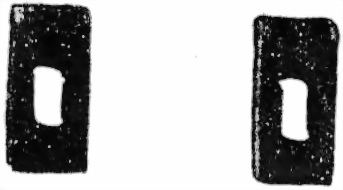

Фиг. 7
Фиг. 8
Фиг. 9.
11. Прицѣлъ (фиг. 10) состоитъ изъ прицѣльной колодки, прицѣльной рамки, пружины ея, (фиг. 11.) винта прицѣльной рамки и хомутика со спиральною пружиною и съ двухголовымъ стержнемъ.
Фиг. 10.
Фиг. 11.
Фиг. 12.
12. Прицѣльная колодка имѣетъ двѣ стойки съ кривою поверхностью и ушки съ дырами, въ которыя ввинчивается винтъ прицѣльной рамки. (Фиг. 12).
13. Прицѣльная рамка служитъ для прицѣливанiя. Она имѣетъ головку съ прорѣзью, дѣленiя съ цифрами и на концѣ дыру для винта рамки. На прицѣльной рамкѣ дѣленiя нанесены въ сотняхъ шаговъ. По лѣвой сторонѣ прицѣльной рамки сдѣлана нарѣзка, въ которую входитъ стержень хомутика.
14. На рамку надѣвается прицѣльный хомутикъ съ пружиною и съ двухголовымъ стержнемъ (фиг. 13, 14 и 15).
Если нажать на правую головку (выдающуюся), то зубецъ лѣвой головки стержня выйдетъ изъ нарѣзки рамки и освободитъ хомутикъ, который можно тогда передвигать вдоль рамки.
Фиг. 13.
Прицѣльн. хомутикъ
Фиг. 14.
Поперечный разрѣзъ прицѣльной рамки съ надѣтымъ хомутикомъ
Фиг. 15.
Двухголовной стержень
15. Коробъ имѣетъ видъ ящика, который служитъ для помѣщенiя ствола со ствольной коробкой и другими частями къ нимъ присоединенными.
16. Коробъ имѣетъ завинтованный пенекъ (переднiй конецъ), который ввинчивается въ кожухъ и снизу закрѣпляется винтомъ. Правильность скрѣпленiя кожуха съ коробомъ опредѣляется совпаденiемъ черточекъ, имѣющихся на кожухѣ и коробѣ сверху.
17. Сверху коробъ имѣетъ верхнее окно и выступъ для запиранiя верхней крышки, а спереди ушки для ея прикрѣпленiя.
18. Спереди коробъ имѣетъ вдвижную стѣнку (фиг. 16), въ ушкахъ которой помѣщается отражатель.
19. Снизу на днѣ короба впереди имѣется вырѣзъ для помѣщенiя пятки пружины отражателя; въ средней части двѣ прорѣзи, въ которыя входятъ зацѣпы замочной коробки, служащiе для соединенiя короба съ прикладомъ, и тамъ же нижнее окно, черезъ которое вываливаются стрѣлянныя гильзы; затѣмъ на заднемъ концѣ въ стѣнкѣ короба два выема для помѣщенiя боевой оси.
Фиг. 16.

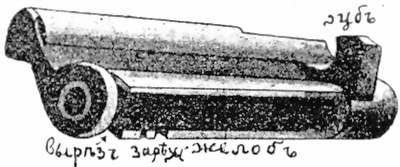

20. Съ лѣвой стороны короба имѣется прiемникъ (фиг. 17), составляющiй одно цѣлое съ коробомъ.

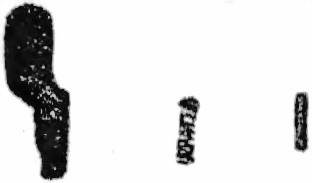

Фиг. 18.
Въ прiемникѣ, сверху, – окно для вставленiя обоймы съ патронами. Чтобы обойма крѣпко держалась въ прiемникѣ, въ задней стѣнкѣ его помѣщена защелка со спиральной пружиной (фиг. 18), а въ передней стѣнкѣ сдѣланъ вырѣзъ для помѣщенiя выступа обоймы. Для шпильки защелки въ задней стѣнкѣ прiемника – двѣ дыры.
Фиг. 17.
21. Наружная боковая стѣнка прiемника вдвижная и наглухо съ нимъ соединена заклепками. Въ этой стѣнкѣ въ срединѣ имѣется выемъ для помѣщенiя боковой пружины обоймы. Сзади съ внутренней стороны имѣется пазъ для отпиранiя крючка обоймы.
22. Въ прiемникѣ помѣщается подаватель съ задержкой ствольной коробки. Въ передней и задней стѣнкахъ прiемника – дыры для оси подавателя, а въ нижней части окна – вырѣзъ для конца пружины подавателя.
23. Патроны изъ прiемника внутрь короба поступаютъ черезъ окно, находящееся въ лѣвой стѣнкѣ короба. Внутри на той же стѣнкѣ короба имѣется вырѣзъ для зуба подавателя и вырѣзъ для зуба задержки ствольной коробки.
24. Въ правой стѣнкѣ короба имѣется окно для помѣщенiя направляющей планки. Нѣсколько сзади, на наружной сторонѣ, находится выпуклая полуголовка винта для задерживанiя рукоятки.
25. Внутри коробъ имѣетъ въ передней стѣнкѣ ушки съ дырами для помещенiя отражателя; въ правой и лѣвой стѣнкахъ – продольныя пазы для хода направляющихъ выступовъ ствольной коробки.
26. Въ обѣихъ боковыхъ стѣнкахъ короба, впереди, двѣ дыры для пружинной чеки отражателя и цапфы для установки пулемета на станокъ; сзади (вверху) двѣ дыры для соединительнаго винта.
Фиг. 19.
27. Верхняя крышка (фиг. 19) служитъ для закрыванiя верхняго окна короба, соединяется съ коробомъ шпилькой и удерживается застежкой со спиральной пружиной (фиг. 19), которая помѣщается въ колпачкѣ подъ крышкой. Застежка заскакиваетъ за выступъ на верхней части короба.
28. Подаватель (фиг. 20) служитъ для подачи патроновъ черезъ боковое окно короба изъ прiемника въ ствольную коробку. Онъ имѣетъ зубъ, служащiй для поворачиванiя подавателя налѣво. Въ подавателѣ имѣется дно для помѣщенiя очередного патрона и желобъ для помѣщенiя пружины подавателя, которая заставляетъ подаватель поворачиваться направо. Въ подавателѣ, сзади – вырѣзъ, для помѣщнiя задержки ствольной коробки. На краю желоба находятся два зарѣза – для концовъ пружины подавателя и задержки ствольной коробки. Верхняя часть подавателя овальная, на нее опираются патроны, выходящiе изъ обоймы. Эта же часть служитъ для отдѣленiя очередного патрона отъ остальныхъ. На концѣ подавателя имѣются дыры для оси подавателя.
Фиг. 20.
29. Ось подавателя (фиг. 21) сзади имѣетъ головку, а на переднемъ концѣ дыру для проволочной чеки.
Фиг. 21.
30. Спиральная пружина подавателя (фиг. 22) имѣетъ отогнутые концы, изъ которыхъ заднiй упирается въ вырѣзъ подавателя, а переднiй въ вырѣзъ прiемника; заднiй конецъ пружины, постоянно надавливая на подаватель, заставляетъ его поворачиваться направо.
31. Задержка ствольной коробки (фиг. 23) для задерживанiя ствольной коробки со стволомъ; она имѣетъ въ свою очередь зубъ, хвостъ, трубку, пружину (фиг. 24) и дырочку, въ которую вставляется длинный конецъ пружинки.
Фиг. 22.
Фиг. 23.
Фиг. 24.
32. Направляющая боковая планка (фиг. 25) служитъ для направленiя затвора. Она имѣетъ пазы для хода шипа затвора. Въ верхнемъ пазу помѣщается личинка направляющей планки. Въ нижнемъ пазу помѣщается колѣнчатая пружина. Въ средней части планки – гнѣздо для спиральной пружины личинки.
Фиг. 25.

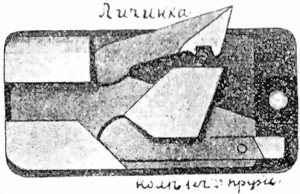

Планка имѣетъ двѣ дыры: первую для соска личинки, а вторую для винта планки и квадратное гнѣздо для выступа колѣнчатой пружины.
Колѣнчатая пружина имѣетъ пятку, выступъ и завинтованную дыру для винта, которымъ пружина скрѣпляется съ планкой.
33. Отражатель (фиг. 26) служитъ для поворачиванiя выбрасывателя, который выталкиваетъ и выбрасываетъ стрѣлянную гильзу или патронъ изъ патронника.
Отражатель имѣетъ упоръ для остановки выбрасывателя, головку съ дырою для пружинной чеки. Пружина отражателя имѣетъ пятку; служитъ она для подниманiя отражателя.
Фиг. 26.
II. Стволъ со ствольною коробкою.
34. Стволъ служитъ для направленiя полета пули.
Снаружи стволъ имѣетъ (фиг. 27):
а) гладкiя цилиндрическiя части – у дула и на заднемъ утолщенномъ концѣ – для направленiя движенiя ствола въ кожухѣ.
Въ средней части – кольцеобразные пояски для охлажденiя ствола.
б) завинтованный пенекъ, на который навинчивается ствольная коробка.
Фиг. 27.
На утолщенной части снизу ствола имѣется продолговатая выемка для удобства навинчиванiя ствольной коробки при помощи прибора. На заднемъ обрѣзѣ ствола имѣется пазъ для помѣщенiя выбрасывателя.
35. Внутри стволъ имѣетъ:
а) Каналъ съ шестью нарѣзами, которые вьются слѣва направо и дѣлаютъ около двухъ оборотовъ по всей длинѣ канала.
Нарѣзы служатъ для сообщенiя пулѣ вращательнаго движенiя при полетѣ.
Промежутки между нарѣзками называются полями.
Разстоянiе между двумя противулежащими полями называется калибромъ канала ствола. Калибръ канала ствола 3—линiи.
б) Патронникъ имѣетъ размеры и форму, соответствующiе боевому патрону, и служитъ для помѣщенiя такового. Патронникъ соединяется съ нарѣзною частью канала ствола посредствомъ пульнаго входа.
36. Ствольная коробка (фиг. 28) навинчивается на пенекъ ствола. Въ ней помѣщается затворъ, шатунъ съ движкомъ и выбрасыватель и къ ней прикрѣплены хвостовая планка съ ладыжкой.
Фиг. 28.
37. Снаружи ствольная коробка имѣетъ верхнее, нижнее и боковое окна.
Верхнее и нижнее окна служатъ для вставки затвора въ ствольную коробку, а при стрѣльбѣ даютъ свободный ходъ затвору и движку шатуна; черезъ нижнее окно выпадаютъ гильзы.
Боковое окно служитъ для прохода патрона изъ прiемника въ ствольную коробку.
Въ передней части снизу ствольной коробки есть гнѣздо съ ушками, для помѣщенiя выбрасывателя. Надъ ушками – дыра для шпильки, устраняющей отвинчиванiе ствольной коробки со ствола.
З8. Снизу ствольной коробки имѣются ушки съ дырами для помѣщенiя пружинной чеки шатуна. Въ правомъ ушкѣ имѣется выемъ для помѣщенiя пятки направляющей планки.
39. Съ лѣвой стороны ствольной коробки двумя винтами привинчена наглухо скошенная пластинка, служащая для поворачиванiя подавателя; въ лѣвой стѣнкѣ имѣется желобъ для помѣщенiя очередного патрона.
Скошенная пластинка имѣетъ выступъ, который входитъ въ гнѣзда ствольной коробки, двѣ дыры для винтовъ и наружный выступъ, составляющiй продолженiе направляющаго выступа на ствольной коробкѣ.
При движенiи ствола впередъ пластинка нажимаетъ на зубъ подавателя, отчего онъ поворачивается налѣво и принимаетъ выпавшiй на дно изъ обоймы патронъ, а когда стволъ будетъ отходить назадъ, то пластинка освободитъ этотъ зубъ и подаватель посредствомъ пружины повернется направо и подастъ патронъ въ ствольную коробку.
40. Снаружи съ лѣвой и правой стороны ствольной коробки имѣются продольные направляющiе выступы, которые входятъ въ пазы короба.
Сзади ствольной коробки – сквозной пазъ для хвостовой планки ствольной коробки и щель для ладыжки.
Тамъ же, въ стѣнкахъ ствольной коробки двѣ дыры: одна – для затворной чеки, а другая для шпильки ладыжки.
41. Внутри ствольной коробки на лѣвой сторонѣ – выемъ для входа пятки движка.
42. Хвостовая планка (фиг. 29) служитъ для соединенiя ствольной коробки съ возвратнымъ рычагомъ и для взведенiя курка на боевой взводъ.
Съ правой стороны хвостовой планки имѣется пазъ, для хода головки возвратнаго рычага; съ лѣвой стороны имѣется полукруглый скосъ для постановки курка на боевой взводъ.
Фиг. 29.
43. Ладыжка (фиг. 30) служитъ для передачи удара курка ударнику. Она имѣетъ спереди выступъ, который входитъ въ щель ствольной коробки, а сверху – головку съ дырой – для соединенiя съ хвостовой планкой.
Фиг. 30.
44. Выбрасыватель (фиг. 31) служитъ для извлеченiя гильзы или патроновъ изъ патронника. Онъ имѣетъ сверху зацѣпъ, которымъ захватываетъ за закраину гильзы; – дыру для шпильки, служащей ему осью вращенiя, и внизу оканчивается головкой съ двумя плечиками, изъ которыхъ короткое служитъ для поворачиванiя выбрасывателя при ударѣ его объ упоры отражателя, а длинное плечо – для опусканiя отражателя внизъ, чтобы освободить короткое плечо выбрасывателя.
Фиг. 31.
45. Выбрасыватель своимъ зацѣпомъ помѣщается въ вырѣзѣ, внизу задняго обрѣза ствола, и при введенiи патрона въ патронникъ къ этому концу выбрасывателя плотно прилегаетъ закраина шляпки патрона. При движенiи ствола назадъ головка выбрасывателя, отходя со стволомъ, встрѣтивъ упоръ отражателя, приостанавливается, отчего выбрасыватель поворачивается и зацѣпомъ выталкиваетъ изъ патронника гильзу, которая, ударившись о зубъ затвора, вываливается внизъ и черезъ нижнее окно выпадаетъ на землю впередъ.
Въ то же время, при поворотѣ выбрасывателя длинное плечо его головки упирается въ отражатель и, надавливая на него, опускаетъ его внизъ, такъ какъ пружина отражателя сжимается и даетъ ходъ отражателю. При этомъ выбрасыватель освобождается изъ за упора отражателя.

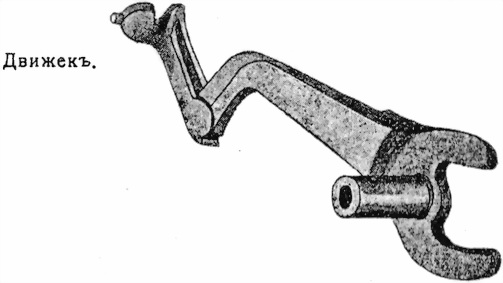

41. Шатунъ съ движкомъ (фиг. 32) служитъ для передвиженiя патрона изъ ствольной коробки въ патронникъ и для открыванiя нижней крышки. Онъ иметъ вилку съ трубкой и движекъ.
Вилка служитъ для вращенiя шатуна и для открыванiя нижней крышки; она обхватываетъ выступъ, имѣющiйся на замочной коробкѣ.
Фиг. 32.
Трубка служитъ для соединенiя шатуна съ ушками ствольной коробки посредствомъ пружинной чеки.
47. Къ шатуну на шарнирѣ прикрепленъ движекъ. Движекъ имѣетъ головку съ соскомъ съ правой стороны и вырѣзомъ спереди. Вырѣзъ ходитъ по малому гребню затвора, а сосокъ входитъ въ продольный его пазъ. Назначенiе движка – досылать патроны въ патронникъ.
III. Затворъ.

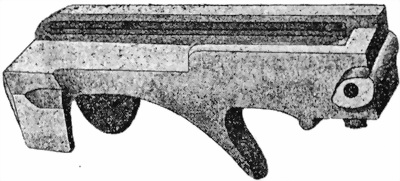

48. Затворъ (фиг. 33) служитъ для запиранiя ствола при выстрѣлѣ, онъ имѣетъ каналъ трехъ дiаметровъ: первый – для помѣщенiя стебля и бойка ударника, второй для помѣщенiя пружины, третiй для вѣнчика ударника.
Верхняя часть затвора имѣетъ видъ платформы, по которой движется патронъ въ патронникъ; по бокамъ платформы затворъ имѣетъ два гребня – длинный и короткiй; вдоль длиннаго гребня съ внутренней стороны имѣется продольный пазъ, – для направленiя соска движка; короткiй гребень входитъ въ вырѣзъ движка.
Фиг. 33.
Съ правой стороны затворъ имѣетъ шипъ, который ходитъ по пазамъ направляющей планки и служитъ для подниманiя и опусканiя затвора. Снизу затвора имѣется желобъ съ зубомъ, о который ударяются гильзы при выбрасыванiи ихъ изъ патронника. Сзади зуба находится поперечный выступъ съ вырѣзомъ, – для помѣщенiя пружинной части винта ударника; а на концѣ задней части затвора завинтованный выступъ, – для того же винта. Сзади поперекъ затвора – дыра для помѣщенiя чеки затвора (фиг. 34).
Фиг. 34.
Чека.
Фиг. 35.

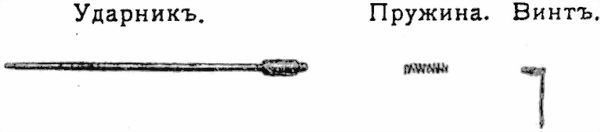

49. Ударникъ служитъ для воспламененiя капсюля; онъ имѣетъ стебель, оканчивающiйся бойкомъ, вѣнчикъ съ гнѣздомъ для винта ударника и хвостъ.
На стебель надѣвается спиральная пружина, которая заставляетъ ударникъ отходить назадъ (фиг. 35).
IV. Прикладъ съ замочнымъ и спусковымъ механизмами.
50. Прикладъ (фиг. 36) назначенъ для упора ружья въ плечо, при стрѣльбѣ. Вверху затылка приклада, на шарнирѣ, прикрѣпленъ наплечникъ (фиг. 37), который при стрѣльбѣ откидывается кверху и накладывается на плечо, а когда нѣтъ стрѣльбы опускается внизъ къ затылку приклада. Наплечникъ удерживается въ приданномъ ему положенiи пружиною, которая винтомъ прикрѣплена къ личинкѣ приклада (фиг. 38, 39 и 40).
Фиг. 36.
Фиг. 37.
Фиг. 38.
Фиг. 39.

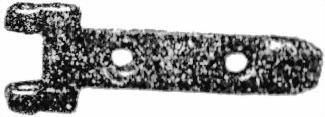

Фиг. 40.

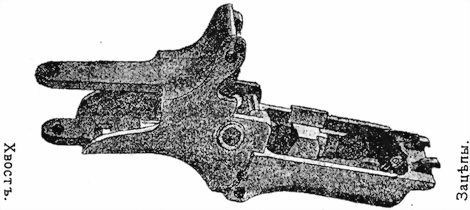

51. На прикладъ надѣта и скрѣплена съ нимъ замочная коробка (фиг. 33) посредствомъ хвостового винта.
Фиг. 41.
Замочная коробка служитъ для помѣщенiя замочнаго и спускового механизмовъ.
Спереди, сверху на ней два крючка-зацѣпа, которые служатъ для соединенiя коробки съ коробомъ, входя въ прорѣзи дна короба.

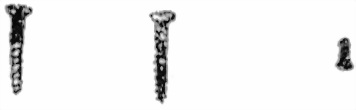

Фиг. 42.
Сзади замочная коробка имѣетъ два хвоста, между которыми помѣщается шейка приклада. Замочная коробка соединяется съ прикладомъ посредствомъ хвостового винта (фиг. 42). Въ нижнемъ хвостѣ имѣется щель для помѣщенiя упора.
Средняя часть коробки служитъ упоромъ для останова при отходѣ ствольной коробки со стволомъ. Въ верхней части имѣются двѣ дыры для соединительнаго винта, служащаго для соединенiя замочной коробки съ коробомъ.
Въ боковыхъ стѣнкахъ замочной коробки имѣются дыры, черезъ которыя проходитъ боевая ось, на которую надѣвается рукоятка, рычагъ и курокъ. Въ тѣхъ же стѣнкахъ – ниже – дыры для предохранительнаго взвода и внизу – дыры для пружинной чеки нижней крышки. Эта крышка закрываетъ замочную коробку до заряжанiя. По срединѣ и сверху, стѣнки замочной коробки (удерживающiя отдачу) наглухо соединены болтомъ, который вмѣстѣ съ тѣмъ ограничиваетъ опусканiе возвратнаго рычага и курка.
52. Внутри замочной коробки, въ передней стѣнкѣ, винтомъ прикрѣплена пружинная защелка, служащая для запиранiя нижней крышки (фиг. 43).

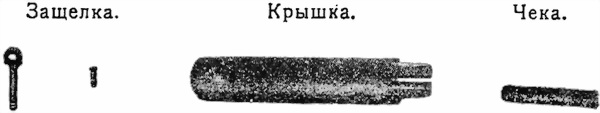

Фиг. 43.
Въ средней части съ лѣвой стороны имѣется вдвижной выступъ (фиг. 44), служащiй основанiем вращенiя вилки шатуна. При вращенiи шатуна конецъ вилки упирается на нижнюю крышку и открываетъ ее. Такимъ образомъ при первомъ заряжанiи нижняя крышка открывается и черезъ нижнее окно вываливаются гильзы.
Фиг. 44.
Съ наружной стороны на лѣвой стѣнкѣ имеются надписи:
Огн. и кур. для обозначенiя постановки предохранительнаго взвода[2]2
На нѣкоторыхъ ружьяхь-пулеметахъ поставлено: Syr. – Rf. или K. O.
[Закрыть].
53. Боевая ось (фиг. 45) поворачиваетъ возвратный рычагъ и служитъ осью вращенiя курка. Она имѣетъ головку съ выступомъ, который не даетъ рукояткѣ вращаться кругомъ. Ось имѣетъ граненую часть, на которую надѣвается возвратный рычагъ, и круглую – для надѣванiя курка. Кончается ось завинтованнымъ концомъ, на который надѣвается шайба и навинчивается гайка.

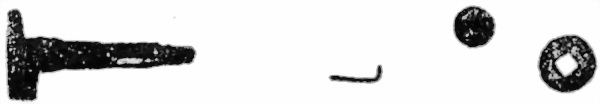

Фиг. 45.
54. Возвратный рычагъ (фиг. 46) служитъ для сжиманiя возвратной пружины и для подачи ствольной коробки со стволомъ впередъ. Онъ имѣетъ квадратную дыру для надѣванiя на боевую ось, головку, которая, входя въ пазъ хвостовой планки ствольной коробки, соединяетъ рычагъ съ коробкою, и – сверху сзади проушины – для соединенiя рычага со стержнемъ возвратной пружины. Снизу рычагъ имѣетъ выступъ, которымъ онъ отводитъ ползунъ спускового механизма впередъ и который при автоматическомъ огнѣ надавливаетъ на автоматическiй спускъ.

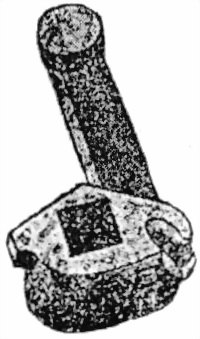

Фиг. 46.
55. Курокъ (фиг. 47) назначенъ для производства удара по ударнику для воспламененiя капсюля патрона, Онъ имѣетъ круглое отверстiе для надѣванiя на боевую ось; головку, которая бьетъ по ладыжкѣ ствольной коробки и которая, скользя по полукруглому скосу хвостовой планки, взводитъ курокъ на боевой взводъ. Сзади курокъ имѣетъ проушины для соединенiя курка со стержнемъ боевой пружины. Снизу курокъ имѣетъ выступъ – боевой взводъ.
Фиг. 47.

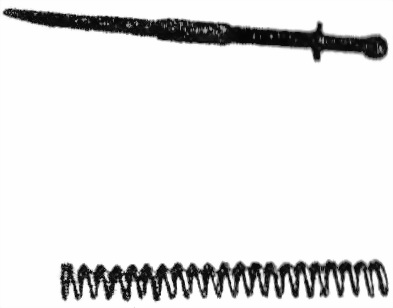

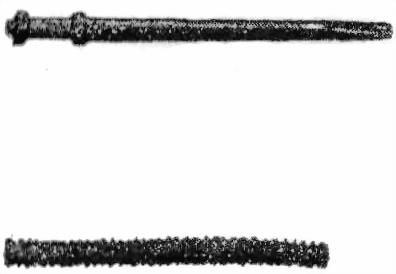

56. Стержень возвратной пружины (фиг. 48) служитъ для сжиманiя возвратной пружины; онъ имѣетъ головку съ цапфами (плечиками) для соединенiя съ возвратнымъ рычагомъ, вѣнчикъ для упора верхняго конца пружины; стебель – для надѣванiя пружины и на заднемъ концѣ – скосъ для прохода въ дыру упора.
57. Возвратная пружина (спиральная) служитъ для посланiя ствольной коробки со стволомъ впереди (фиг. 48).
Фиг. 48.
Фиг. 49.
58. Стержень боевой пружины (фиг. 49) служитъ для сжиманiя боевой пружины. Онъ имѣетъ головку съ цапфами – для соединенiя съ куркомъ, вѣнчикъ – для упора верхняго конца боевой пружины, стебель – для надѣванiя пружины и на заднемъ концѣ скосъ для прохода въ дыру упора.
59. Боевая пружина (фиг. 49) (спиральная) служитъ для сообщенiя курку быстраго вращения, необходимаго для сильнаго удара по капсюлю.
Фиг. 50.
60. Упоръ (фиг. 50) служитъ для упора боевой и возвратной пружинъ. Онъ имѣетъ лапку, которой входитъ въ щель замочной коробки; двѣ дыры съ уступами – дыры для прохода скошенныхъ концовъ стержней, а уступы для упора пружины.
61. Спусковой механизмъ (фиг. 50) служитъ для удержанiя курка на боевомъ взводѣ. Онъ состоитъ изъ спускового крючка, шептала, ползуна, автоматическаго спуска и двухъ спиральныхъ пружинъ (пружины шептала и спускового крючка). Всѣ эти части собраны въ одно и прикрѣпляются къ спусковой скобѣ шпильками.
Фиг. 51.

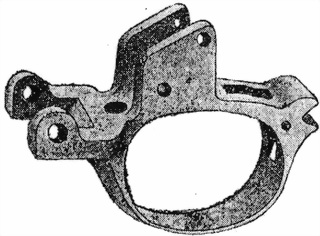

62. Спусковая скоба (фиг. 52) имѣетъ двѣ стойки, между которыми и помѣщенъ весь механизмъ. На спусковой скобѣ спереди ушки съ дырами для соединенiя съ замочной коробкой. Сверху гнѣздо для помѣщенiя конца спиральной пружины. Снизу имѣется скоба для предохраненiя отъ нечаяннаго нажатiя на спусковой крючекъ. Сзади щель для помѣщенiя переводчика и дыры для шпильки переводчика. Тамъ же зарѣзъ, для соединенiя скобы съ замочной коробкой.
Фиг. 52.

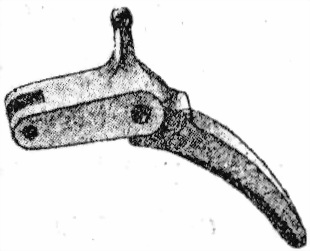

63. Спусковой крючекъ (фиг. 53) служитъ для опусканiя ползуна и тѣмъ для спусканiя курка съ боевого взвода. Онъ имѣетъ спереди проушины для соединенiя съ ползуномъ посредствомъ шпильки и сверху имѣетъ сосокъ, служащiй для передвиженiя впередъ и назадъ автоматическаго спуска. Снизу – гнѣздо для конца спиральной пружины.
Фиг. 53.
64. Ползунъ служитъ (фиг. 54) для опусканiя шептала внизъ, для производства одиночнаго выстрѣла. Онъ имѣетъ дыру для шпильки, которая соединяется со спусковымъ крючкомъ; въ средней части имѣется зарѣзъ, которымъ онъ заскакиваетъ за шептало. На заднюю плоскость ползуна упирается выступъ возвратнаго рычага, который при вращенiи рычага назадъ отводитъ ползунъ впередъ и тѣмъ расцѣпляетъ его съ шепталомъ. Сзади, внизу имѣется ушко для прикрѣпленiя конца спиральной пружины, соединяющей ползунъ съ шепталомъ.
Фиг. 54.
65. Шептало (фиг. 55) служитъ для удержанiя курка на боевомъ взводѣ; оно имѣетъ: квадратную дыру, въ которую проходитъ ползунъ; сверху – выступъ (собственно шептало), служащее для удержанiя курка на боевомъ взводѣ; сзади – дыру для шпильки, соединяющей шептало со стѣнками спусковой скобы; внизу сзади – ушко для спиральной пружины, соединяющей шептало съ ползуномъ. Пружина эта, дѣйствуя на шептало и ползунъ, заставляетъ шептало постоянно стремиться подняться кверху, а ползунъ – притянуться къ шепталу.
Фиг. 55.
Снизу на переднемъ концѣ шептала имѣется выступъ для постановки на предохранительный взводъ.
66. Автоматическiй спускъ (фиг. 56) служитъ для спусканiя курка при автоматической стрѣльбѣ. Онъ иметъ вырѣзъ для надѣванiя на шпильку шептала, выемъ для хода соска спускового крючка и пазъ для движенiя по шепталу. Скошенный переднiй верхнiй уголъ служитъ для упора выступа возвратнаго рычага при автоматической стрѣльбѣ.
Фиг. 56.
При автоматической стрѣльбѣ, при отводѣ спускового крючка назадъ, сосокъ крючка передвигаетъ автоматическiй спускъ впередъ, вслѣдствiе чего выступъ возвратнаго рычага, надавливая при опусканiи рычага впередъ на скошенный конецъ автоматическаго спуска, заставляетъ вмѣстѣ съ тѣмъ опуститься внизъ и шептало, которое и спускаетъ курокъ съ боевого взвода.
67. Предохранительный взводъ (фиг. 57) служитъ для устраненiя возможности случайно спустить курокъ съ боевого взвода. Онъ имѣетъ стебель и рукоятку. На стеблѣ имѣется выступъ, который, будучи повернутъ кверху, упирается въ выступъ шептала и препятствуетъ послѣднему опуститься внизъ и тѣмъ освободить курокъ съ боевого взвода.
Фиг. 57.
68. Переводчикъ (фиг. 57 и 58) находится у задней стѣнки спусковой скобы, служитъ для перевода отъ одиночной стрѣльбы къ автоматической; переднiй конецъ его можетъ или подниматься и входитъ во внутрь скобы или опускаться. Если переднiй конецъ опустится внизъ, то спусковой крючекъ не будетъ въ скобѣ имѣть полнаго движенiя, а если переводчикъ будетъ откинутъ къ верхней скобѣ, то крючекъ будетъ имѣть свободное движенiе внутри скобы, и это дастъ возможность перевести автоматическiй спускъ въ крайнее переднее положенiе, при которомъ для производства выстрѣла на него будетъ нажимать выступъ возвратнаго рычага.
Фиг. 58.
69. Рукоятка (фиг. 59) служитъ для вращенiя боевой оси, а вмѣстѣ съ тѣмъ для передвиженiя ствольной коробки со стволомъ.
Если подать рукоять назадъ, то она повернетъ боевую ось, а съ нею и подыметъ возвратный рычагъ и, стало быть, потянетъ назадъ стволъ со ствольною коробкою, сожметъ возвратную пружину и сдѣлаетъ все то, что дѣлаетъ при выстрѣлѣ отдача. Рукояткою дѣйствуютъ когда нужно произвести первое заряжанiе. Рукоятка имѣетъ круглую дыру для надѣванiя на боевую ось; выступъ для вращенiя боевой оси и шаровидную ручку.

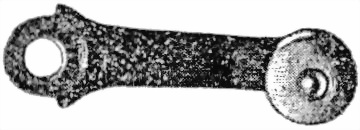

Фиг. 59
Фиг. 60.
70. Соединительный винтъ (съ рукояткой) (фиг. 60) служитъ для соединенiя приклада съ коробомъ.
Патронная обойма.

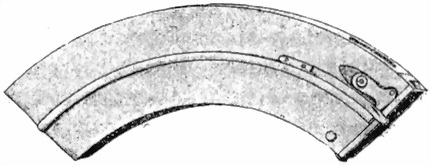

71. Патронная обойма (фиг. 61) назначена для помѣщенiя 25 патроновъ; она состоитъ изъ коробки, пустой внутри, съ концевъ открытой. Вѣсъ обоймы безъ патроновъ 89½ золот., а съ 25 патронами 2½ фун. Снаружи, на той стѣнкѣ, которая при стрѣльбѣ будетъ слѣва отъ стрѣляющаго, приклепана пластинчатая пружина и крючекъ (фиг. 62) съ зубомъ для задержанiя этой пружины. Эта боковая пружина служитъ для задержки патроновъ въ обоймѣ. Сзади и спереди обоймы имѣются два выступа для прочнаго укрѣпленiя обоймы въ прiемникѣ. При вставленiи обоймы въ прiемникъ крючекъ, попадая въ пазъ прiемника, отходитъ назадъ и автоматически освобождаетъ боковую пружину, отчего патроны будутъ выходить изъ обоймы. При вставленiи обоймы въ прiемникъ переднiй выступъ обоймы войдетъ въ переднiй вырѣзъ приемника, а заднiй – будетъ захваченъ и удержанъ на мѣстѣ защелкою, находящеюся въ прiемникѣ. Для подачи патроновъ, внутри обоймы помѣщается колѣнчатая пружина (фиг. 63), къ концамъ которой прикрѣплены: сверху пластинка (фиг. 64) а снизу – подаватель (фиг. 65). Верхняя пластинка образуетъ стѣнку и закрываетъ верхнее отверстiе обоймы, а подаватель прилегаетъ къ патронамъ и толкаетъ ихъ къ нижнему отверстiю. Обойму снаряжаютъ руками или снаряжателемъ.
Фиг. 61.
Фиг. 62.

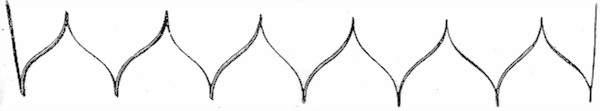

Фиг. 63.
Фиг. 64.
Фиг. 65
Снаряжатель состоитъ изъ коробки, такого же вида, какъ и обойма, но шире и длиннѣе; половина этой коробки сверху открыта и въ нее кладется одна патронная обойма, а другая половина снаряжателя имѣетъ откидывающуюся вверхъ крышку; въ эту половину кладутъ патроны, затѣмъ закрываютъ крышку и, особымъ рычагомъ съ рукояткою, надавливаютъ на патроны и вдвигаютъ ихъ въ обойму.
Принадлежность.

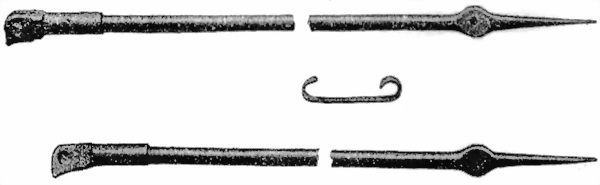

72. При каждомъ ружьѣ-пулеметѣ полагается принадлежность для сбереженiя, разборки, сборки и чистки его.
1) Для чистки канала ствола – длинный шомполъ; онъ иметъ рукоятку на одномъ концѣ и прорѣзи для укрѣпленiя палки на другомъ.
2) Для чистки патронника – колѣнчатый шомполъ съ рукояткой.
3) Для отвинчиванiя и завинчиванiя винтовъ отвертка съ лезвiем и рукояткою.
4) Приборъ для разборки и сборки пружинъ боевой и возвратной.
5) Молоток и шпилька для выколачиванiя шпилекъ ружья-пулемета.
6) Плоскогубцы для выниманiя пружинной чеки отражателя, проволочныхъ чекъ и другихъ частей (у унтеръ-офицера).
Разборка ружья-пулемета.
73. Для отдѣленiя приклада съ замочнымъ и спусковымъ механизмомъ отъ короба съ кожухомъ:

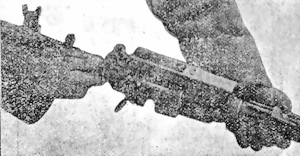

1) Отвинтить соединительный винтъ (фиг. 1). Положить ружье-пулеметъ рукояткой внизъ, взять правой рукой за головку соединительнаго винта и вывинтить его справа на лѣво.
Фиг. 1.

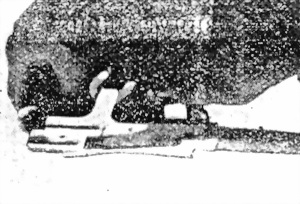

2) Отдѣлить прикладъ съ замочнымъ и спусковымъ механизмомъ отъ короба съ кожухомъ (фиг. 2). Положить ружье-пулеметъ на переломъ; лѣвой рукой взять за заднiй конецъ кожуха, а правой рукой за шейку приклада и нажать прикладъ книзу настолько, чтобы крючки – зацѣпы, имѣющiеся впереди на нижней части замочной коробки, вышли изъ своихъ гнѣздъ въ коробѣ и отдѣлить прикладъ.
Фиг. 2.

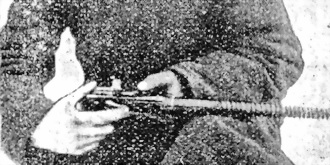

3) Вынуть стволъ изъ кожуха (фиг, 3). Положивъ кожухъ со стволомъ верхней крышкой внизъ (предохранительными рожками мушки книзу), захватить указательнымъ и большимъ пальцами правой руки за ось вилки шатуна и потянуть стволъ съ коробкой назадъ; затѣмъ правую руку перенести на стволъ и вынуть стволъ съ коробкой изъ кожуха.
4) Вынуть затворъ. Положить стволъ затворной чекой кверху, вынуть чеку, для чего нажать большимъ пальцемъ лѣвой руки на пятку чеки, а указательнымъ пальцемъ правой руки захватить за головку ея и, приподнявъ, подать ее къ себѣ настолько, чтобы выступъ чеки пришелся противъ отверстiя въ ствольной коробкѣ. Затѣмъ, взявшись двумя пальцами правой руки, вынуть кверху затворную чеку (фиг. 4). Перевернуть стволъ съ коробкой на правый бокъ такъ, чтобы верхняя часть затвора пришлась съ наружной стороны.

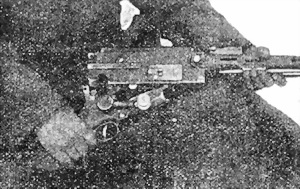

Фиг. 3.
Головку выбрасывателя повернуть на себя, чтобы зацѣпъ его вошелъ въ вырѣзъ въ стволѣ.
Взять двумя пальцами лѣвой руки за переднюю часть затвора (фиг. 5), а большой палецъ правой руки наложить на заднюю часть затвора, подать переднiй конецъ его на себя. Послѣ того продвинуть заднюю часть затвора вправо, указательнымъ пальцемъ правой руки захватить за движекъ, лѣвой рукой перекосить затворъ въ коробкѣ (фиг. 6) и вывести сосокъ движка изъ продольнаго паза затвора.
Фиг. 4.
Фиг. 5.
Отодвинуть движекъ, вынуть затворъ на себя (влѣво).
Фиг. 6

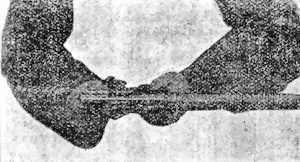

5) Разобрать затворъ. Взявъ затворъ въ лѣвую руку, большой палецъ наложить на хвостъ ударника. Двумя пальцами правой руки взять за головку пружины винта (фиг. 7), приподнять ее кверху и отвинтить, вращая справа на лѣво. Затѣмъ вынуть ударникъ изъ канала затвора. Снять спиральную пружинку съ ударника.
6) Отдѣлить направляющую планку. Положить кожухъ, чтобы планка была сверху; правой рукой приподнять рукоятку винта, отвинтить его справа на лѣво и вынуть. Открыть верхнюю крышку, пропустить четыре пальца лѣвой руки въ верхнее окно короба, большой палецъ наложить сверху на планку (фиг. 8). Небольшимъ усилiем приподнять планку кверху, придерживая ее большимъ пальцемъ. Вынуть планку, подавая ее назадъ. Снять личинку съ планки, для чего взять за головку личинки и повертывая вынуть ее.
