«Стелсы» 1930-Х

У меня есть, занятный сюжет для романа. События, которые можно положить в основу, произойти на самом деле. Это не выдумка хотя многое выглядит фантастично. Хотите расскажу?

И.И. Варшавский (писатель-фантаст) «Сюжет дня романа»

О нетрадиционных способах маскировки самолетов в воздухе

Зеленый верх и голубой низ – стандартная маскировочная окраски советских самолетов в 30-х годах. Камуфляж, уже применявшийся на самолетах других стран, пока еще был непривычен для глаз советских пилотов. Но сейчас речь не о нем. Методы маскировки, о которых будет рассказано ниже, остались «нетрадиционными» до сих пор. Причины этого различны: для осуществления одних не было в то время подходящих материалов, другие снижали летные качества самолета, третьи были попросту «завиральными». Тем не менее, некоторые идеи (именно идеи, а не конкретные технические решения), заложенные в этих изобретениях, были частично использованы позднее. При этом они так видоизменились, что порой трудно увидеть связь между первоначальным предложением и тем, что сейчас становится уже обычным.

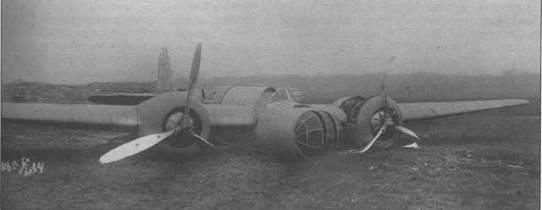

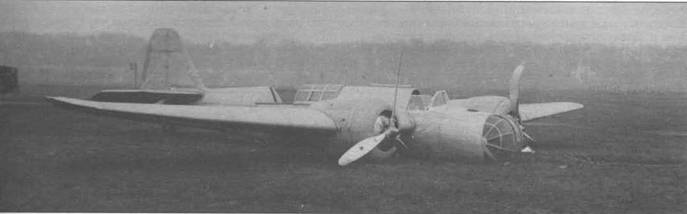

Бомбардировщик СБ осенью 1934 года существовал в одном опытном экземпляре с моторами Райт Циклон и 31 октября потерпел аварию во время испытаний.

Зеркальный самолет инженера И.И. Варшавского. Угол отражения

Существовала в Рабоче-Крестьянской Красной Армии такая организация – Управление Военных Изобретений, сокращенно – УВИ. Подчинялось оно Начальнику Вооружений и занималось, как видно из названия, изобретениями, которые могли бы ть использованы в военном деле. Обращались туда не только военные, но и штатские изобретатели. Помогали им по-разному: кому финансирование работ откроют, кому помогут помещение для работ найти, сотрудников дадут – в общем, индивидуальный подход. Единственное, что не могло Управление – изготовить опытный образец. Не было у него своей производственной базы – приходилось просить промышленность, а там и своих забот хватало. Поэтому и затягивалась на годы экспериментальная проверка некоторых идей. Обидно, когда идея стоящая, не менее обидно и когда «изобретение» – пустышка. Сколько времени и денег уходило на то, чтобы это понять! Впрочем, что-то рациональное можно найти в почти любой «завиральной» идее. Судите сами…

В 1932 году в УВИ обратился некто И.И. Варшавский с заманчивым предложением, сделать самолеты невидимыми в воздухе для наземного наблюдателя. И все, что для этого было необходимо, по мнению изобретателя, это отполировать поверхности самолета до зеркального блеска.

Для экспериментальной проверки при поддержке М.Н. Тухачевского была создана лаборатория, которую в 1933 году передали Научному Институту Военного Кораблестроения (НИВК). Начальником лаборатории, получившей номер 12, и был назначен Варшавский. Располагалась она в Петропавловской крепости в Ленинграде. Тематика, кроме зеркальной маскировки, включала работы по защите металлов от коррозии по заданию НИВК.

Сперва предполагалось, что эффект невидимости будет работать и днем и ночью. Но опыты с моделями остудили пыл изобретателя и задачу ограничили невидимостью самолета в лучах прожектора, что тоже считалось весьма важным.

Из-за отсутствия немедленного результата, лаборатория Варшавского очень скоро стала в тягость, как НИВК, так и УВИ. Особенно нелогично вело себя УВИ. Исполняющий обязанности начальника управления Я. Терентьев, считая, что подчиненность Варшавского НИВК и УВИ «помимо лишнего расходования сил и денежных средств, отражается и на самой работе по маскировке самолета, темпы которой, как показала практика, не соответствуют ее значению», предлагал передать лабораторию целиком в ведение… НИВК. Начальник Управления Военно-морских сил (УВМС) Лудри был против этого, мотивируя свое мнение тем, что «Варшавский выполняет работы УВМС в небольшом объеме и вероятно скоро не будет их выполнять».

Двойная подчиненность лаборатории не способствовала работе. Через два года трудов в активе И. Варшавского были только лабораторные испытания моделей самолета ТБ-1, видоизмененных согласно требованиям зеркальной маскировки, опыты с зеркалами, установленными на вышке и освещаемые прожектором, а также «Теория зеркального самолета», разработанная сотрудником Государственного Оптического Института АЛ. Гершуном 1*

[Закрыть] , временно привлеченного к работам лаборатории № 12.

В результате этих работ начали яснее прорисовываться принципы и возможности зеркальной маскировки. Попробуем и мы разобраться в этом.

Итак, для достижения маскировочного эффекта предполагалось сделать зеркальными нижние и боковые поверхности самолета. Тогда, при захвате самолета лучом прожектора, свет отражался бы от зеркальных крыльев, стабилизатора и фюзеляжа под углом равным углу его падения и «зайчик» падал на землю на некотором расстоянии от прожекторной станции. Таким образом, считал Варшавский, самолет будет виден только с отдельных участков земли, на которые падает отраженный поверхностями самолета луч. А так как самолет перемещается, то и эти участи будут постоянно меняться.

Кроме того, увеличению маскировочного эффекта способствовали:

– скорость перемещения «зайчика» по земле равняется удвоенной скорости самолета;

– вогнутая поверхность зеркала, уменьшавшая размеры «зайчика»;

– освещенность земли в районе «зайчика» в два раза меньше, чем освещенность самолета;

– если самолет наклонился (например, вошел в вираж), то при некоторых углах отраженный луч мог уходить в небо.

Короче говоря, если обычный самолет, попав в луч прожектора, рассеивал свет более– менее равномерно в разные стороны и был соответственно виден со всех точек; самолет, окрашенный черной матовой краской – часть света поглощал и рассеивал уже гораздо меньше и это уменьшало его видимость; то зеркальный – отражал весь свет только в одном направлении, оставаясь невидимым из всех мест, кроме того, куда падал отраженный луч.

1* Гершун Андрей Александрович (р. 1903 г.) – советский физик-светотехник профессор, сотрудник ГОИ. Много занимался практической светотехникой, в частности, разработкой методов и теоретическим обоснованием светамаскировки. За эти работы в 1942 г. удостоен Сталинской премии. Кроме того, работал над вопросами подводного освещения и создания конструкций светильников специального назначения и др.

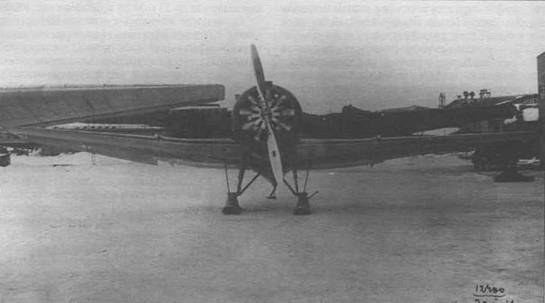

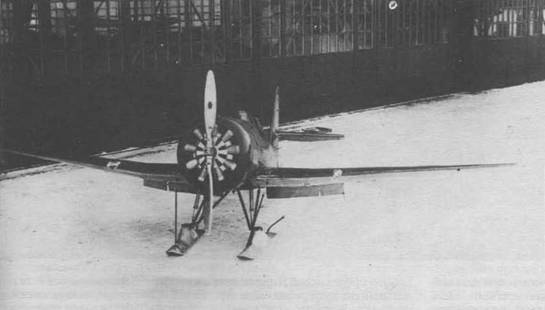

Первый опытный И-14 с гофрированным крылом не отвечал всем требованиям И. Варшавского.

На основании теоретических выкладок А.А. Гершуна Варшавский сформулировал требования к конструкции зеркального самолета:

1. Самолет должен представлять собой «моноплан с низкорасположенным свободнонесущим крылом, обладающий минимальным количеством различно наклоненных плоскостей, отсутствием закруглений на дне и бортах фюзеляжа, хвостовым оперением, построенным заподлицо с дном фюзеляжа и убирающемся в полете шасси».

2. Самолет должен иметь обшивку из нержавеющей стали или фанеры, армированной нержавейкой. Поверхность должна быть совершенно гладкой и не иметь гофра.

3. Нижние поверхности крыльев и дно фюзеляжа должны представлять собой правильные плоскости без закруглений и вмятин. Вмятины и общий изгиб обшивки не должны иметь стрелу прогиба более миллиметра на длине один метр. Иначе, как считали Гершун и Варшавский, свет будет рассеиваться не в одном направлении, а диффузно и самолет будет хорошо виден.

Конечно, легко комментировать эти требования с позиции сегодняшнего уровня техники, но… удержаться от этого трудно. Итак, какой самолет больше всего отвечает первому пункту? С той или иной степенью соответствия такие самолеты существовали и в 1930-х годах, но наиболее полно – «невидимый» для радиолокаторов F-117 фирмы «Локхид», совершивший свой первый полет в 1981 г. Впрочем, это логично. В конце концов, свет – те же электромагнитные волны, только другой, гораздо большей, частоты, чем та, на которой сейчас работают РЛС.

Так или иначе, но планы работ на 1934 год предусматривали проведения экспериментов уже не с моделями, а с натуральным самолетом, для чего выделили 70 000 руб. на его перешивку и испытания.

20 июля 1934 года в Москве состоялось совещание, целью которого было дать оценку работе, проделанной Варшавским и наметить дальнейшие пути реализации зеркальной маскировки. В работе совещания участвовали представители УВВС, НИИ ВВС, ЦАГИ, ЦИАМ, авиазаводов № 22 и № 39 и, конечно же, УВИ.

Совещание началось с доклада И. Варшавского, который охватывал как теоретические основы зеркальной маскировки, так и результаты практических опытов с моделями, и был настолько подробным, что А. Гершун отказался от своего запланированного содоклада. После доклада посыпались вопросы. Участники совещания, не сомневаясь в самом факте действенности такой маскировки, осторожненько касались факторов, которые могли уменьшить ее эффективность. Что случится, если в воздухе будет 30 таких самолетов – не дадут ли они сплошное сияние, которое будет видно не только на земле, но и в воздухе, не ослепит ли оно летчиков, учтены ли эксплуатационные обстоятельства – трудность поддержания полировки, запотевание, обледенение и т.д.?

Но у Варшавского на все есть ответы: «во Франции самолеты полируются и содержатся в идеальной чистоте. Летный состав должен будет знать, что безопасность находится в полной зависимости от состояния поверхности. Необходимо отметить, что запотевание безусловно будет портить дело. Бороться с запотеванием можно, смазывая поверхности тончайшим слоем вазелина».

Совещание отнеслось к идее зеркального самолета положительно и даже отметило в своем решении, что «основное требование зеркальной маскировки (простота конструкции, отсутствие лишних выступающих частей, полировка поверхности и т.п.) полностью совпадает с новыми тенденциями самолетостроения» (Петровский, представитель ЦАГИ). А раз так, то следует «считать необходимым в кратчайший срок осуществить силами промышленности опытный зеркальный самолет …, на котором провести все опыты для окончательной оценки зеркальной маскировки» и даже более того – «считать необходимым через соответствующие инстанции дать указание авиапромышленности учитывать при проектировании новых самолетов– бомбардировщиков требования зеркальной маскировки».

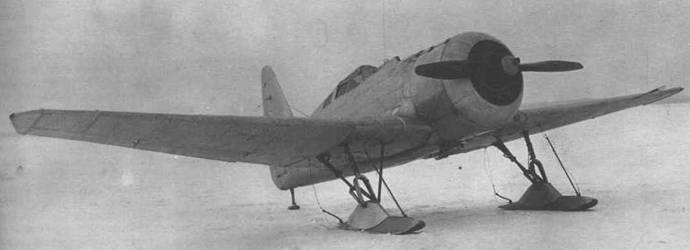

Цельнометаллический истребитель И-14бис с мотором «Райт Циклон» проходил испытания в марте-мае 1934 г. В отличие от первого опытного образца он имел крыло и хвостовое оперение с гладкой обшивкой.

28 сентября 1934 года решение совещания, пройдя все положенные бюрократические этапы и не изменив при этом своего фактического содержания, превратилось в письмо заместителя Наркома Обороны М.Н. Тухачевского руководителю НКТП Серго Орджоникидзе. По распоряжению Орджоникидзе в ноябре подготовили заключение, в котором заместитель Начальника ЦАГИ Туполев предлагал использовать для натурных экспериментов самолет И-14 или СБ. Окраску или лакировку предполагалось смыть, а нижние поверхности отполировать.

Считая на этом свое дело сделанным, руководители авиационной промышленности не стали включать постройку опытного зеркального самолета в план 1935 года, мотивируя свое решение тем, что для этого нужно постановление правительства, а также тем, что требования зеркальной маскировки противоречат требованиям для … скоростных машин.

Однако, И-14 и СБ никак не могли удовлетворить И. Варшавского – уж больно они не были похожи на самолет с «минимальным количеством различно наклоненных плоскостей, отсутствием закруглений на дне и бортах фюзеляжа, хвостовым оперением, построенным заподлицо с дном фюзеляжа». Варшавский упорно продолжал поиски и не безуспешно.

Сейчас трудно установить, как именно произошла встреча И. Варшавского с исполняющим обязанности начальника КБ-2 при НКО СССР Г.М. Заславским, но уже в январе 1935 года они вдвоем представили в Отдел изобретений НКО записку с предложением спроектировать и построить легкий бомбардировщик с зеркальной маскировкой. Все работы предлагалось разбить на два этапа: проект бомбардировщика с возможностью приспособления его под зеркальную маскировку и серию работ по самой маскировке с возможностью ее применения к бомбардировщику КБ-2. В результате авторы обещали выдать «проект маскировочного самолета с прекрасными летными данными» и «не в ущерб его летным качествам осуществить жесткие требования к размерам и деформациям, предъявляемой светомаскировкой Варшавского».

Такой оптимизм был основан на том, что Заславский, более сведущий в авиации, нашел все-таки в качестве прототипа для своего бомбардировщика самолет, чей внешний вид хотя и был необычен для тех лет, но более всего подходил к требованиям Варшавского. И этот самолет уже летал! Правда, обшит он был не сталью, столь удобной для получения зеркальной поверхности, а фанерой. Он так и назывался – «Фанера-2 >. Чтобы сделать его поверхность зеркальной, нужен был специальный материал – армированная фанера.

Перед проектированием специального самолета было решено в качестве опыта переделать один из уже построенных самолетов «Фанера». Для этого предполагалось произвести небольшие изменения конструкции крыла для придания конструкции большей жесткости, чтобы уменьшить прогиб обшивки, и заменить обычную фанеру на армированную отполированной сталью.

Все работы предлагалось провести на базе КБ-2, где проектом заинтересовались Л.С. Бас-Дубов, Ларионов и Н. Ильин. В НИВК же маскировочная тематика планомерно свертывалась и часть сотрудников Варшавского, занимавшихся экспериментальной разработкой зеркальной маскировки, в это время уже была уволена.

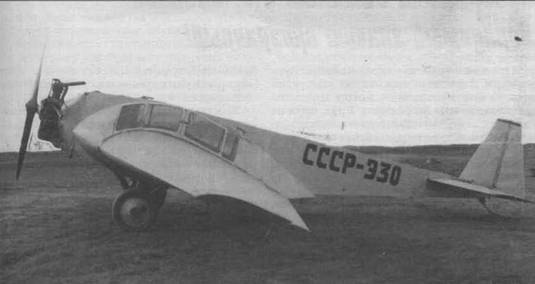

В июне 1935 года Главное Управление ГВФ согласилось временно выделить для проведения опытов самолет «Фанера-2». Все работы по переделке и испытаниям самолета планировалось провести в Учебном Комбинате ГВФ в Ленинграде до октября того же года. Но когда дошло до дела, возникли вопросы: кто предоставит мотор и кого считать виновником аварии, если таковая случится? В результате договор об аренде самолета так и не был заключен.

Но главная проблема была в материале для обшивки – армированной фанере. Суть нового материала состояла в том, что к обычной авиационной фанере приклеивалась тонкая (0,15-0,2 мм) фольга из нержавеющей стали. Разработать технологию изготовления материала поручалось ВИАМ.

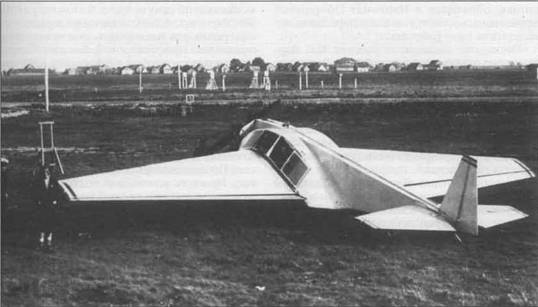

Построенный в Ленинградском научно– исследовательском аэроинституте в1933 году самолет НИАИ-1 («Фанера-2») в тот период наиболее полно отвечал требованиям зеркальной маскировки. Для этих работ мог быть использован первый опытный экземпляр, имевший к тому времени опознавательный знак «СССР-Ш349» (Ленинградского Учебного Комбината ГВФ), или пятый серийный самолет «СССР-Л1304» (Лаборатории летных испытаний Ленинградского института инженеров ГВФ).

По ряду причин (ремонт пресса, болезнь специалиста) к работе в ВИАМ приступили только в августе 1935 г. Первые образцы получились неудачными. Они были покрыты волнами и вмятинами из-за того, что при прессовке сталь вдавливается в дерево, имеющее неоднородную твердость по годичным кольцам.

Отработка армированной фанеры в ВИАМ затянулась на весь 1935-й, т.к. технология оказалась неожиданно трудной, и только к концу года этот вопрос можно было считать решенным. Но после этого выяснилось, что нержавеющей стали для самолетостроения в стране недостаток, а, следовательно, применять ее для армирования нецелесообразно и Варшавскому предложили подумать о «зеркальном оксидировании» дюраля.

К этому времени деятельность Варшавского в отношении маскировки самолетов перешла уже в вялотекущую фазу. В 1937 году он, видя все более угасающий интерес к нему у военных, обратился в Наркомат Оборонной промышленности, куда и были пересланы все материалы о его работах.

Последние сведения о работах И.И. Варшавского относятся к июлю 1937 г. В справке Отдела Изобретений НКО сказано: «Результаты в этом направлении у нас ничтожны. Таким образом, отсутствие необходимого материала для покрытия плоскостей самолета и недостаточная оценка этой работы со стороны ГУАП привела к тому, что данная проблема и до сих пор практически (постройка самолета) не решена».

Конечно, трудно точно сказать дала бы зеркальная маскировка какой-либо эффект или нет. Но опыты показали, да и сам Варшавский не отрицал того, что луч, отраженный от самолета, хорошо виден ночью. Не менее заметен и прямой луч от прожектора. А, следовательно, по месту излома луча, можно определить и точку, в которой находится самолет. В пользу такой маскировки можно отметить лишь то, что удержать в луче прожектора самолет было бы сложнее. Ориентируясь на звук моторов, можно наткнуться лучом прожектора на самолет и засечь его положение но появлению излома луча. Но, не видя самолета, нельзя определить направление, в котором он легат, и, следовательно, труднее сопровождать его лучом.

И еще одно обстоятельство. В то же время были начаты первые экспериментальные работы по радиолокации. Уже в 1935 году изготовили первый экспериментальный макет зенитного «радиоискателя», а в 1940-м приняли решение о развертывании системы радиообнаружения под Ленинградом. Со временем развитие радиолокации отодвинуло проблему оптической видимости самолетов на второй план.

Однако в 1938 году произошел рецедив зеркальной маскировки, причем совершенно искажающий саму ее идею. В этом году в НИИ ВВС были проведены испытания зеркального материала для маскировки самолетов, предложенного профессором Я. Каждан. Материал, представлял собой слой никеля, нанесенный гальваническим способом на медную основу, приклеенную к пластмассовой подложке. Из-за низкой прочности он не мог использоваться как самостоятельный материал для обшивок самолетов. Во время испытаний половину самолета У-2 обтянули зеркальной пленкой и сфотографировали с разных высот. Производились и визуальные наблюдения. При всех условиях самолет был хорошо заметен, т.к. внимание наблюдателей приковывали яркие блики, отбрасываемые зеркальным покрытием

Прозрачный самолет С.Г. Козлова Невидимый значит прозрачный!

Лучшая маскировка – сделать самолет прозрачным. В идеале – весь, но, так как трудно представить прозрачный мотор, пулеметы и экипаж, то хотя бы обшивку. Тогда, глядя на самолет с любой точки, наблюдатель будет видеть не самолет, а находящийся за ним фон.

Эта простая, но поистине гениальная, мысль родилась на пару лет раньше начала использования маскировочной,окраски самолетов. Еще в 1912 году П. фон Петроши покрыл самолет «Таубе» фирмы Лонер обшивкой из прозрачного материала. В 1913 году аналогичные работы проводили А. Кнюбель в Германии и Лебедев в России. Во время Первой мировой войны в Германии построили прозрачные самолеты на базе «Фоккер» E.III, «Румплер» С.1, «Альбатрос» В.2 и «Линке-Хофман»R. 1. Не исключено, что некоторые из них принимали участие в боевых действиях.

После войны Германии было запрещено иметь военно-воздушные силы и производить боевые самолеты. Но в СССР о прозрачных самолетах не забыли. В 1920-х годах о них упоминалось в советских авиационных журналах, а в начале 1930-х интерес к такого рода маскировке был подогрет сообщением советских военных приемщиков в Италии о том, что они случайно стали свидетелями «испытания прозрачного гидросамолета, который сам не был виден, а обнаруживался только шумом и следом на воде». Предпринятые меры для получения дополнительных данных успехом не увенчались.

Самолет ПС с 60-сильным мотором «Сименс» SH-4 был переделан, вероятно, из АИР-4, имевшего до этого опознавательный знак «СССР-С480».

7 апреля 1932 года в НКТП по вопросу использования прозрачных материалов прошло совещание представителей Глававиапро– ма, НИИ ВВС, ЦАГИ и других заинтересованных организаций. На совещании рассмотрели общее положение работ, ведущихся в СССР по получению прозрачных материалов, из которых можно было изготовить обшивку самолетов и даже некоторые силовые элементы, в частности, лонжероны. Приглашенный изобретатель Громов (к сожалению, в ту пору инициалы, как правило, не указывались) доложил об изобретенной им прозрачной массе, годной, по его мнению, для этих целей. Эта масса готовилась «из рыбной чешуи и затем вводятся силикаты, которыми пленке придается любая твердость». Для получения листов обшивки предлагалось заливать этой массой металлическую сетку или редкое полотно. Кроме декларативных заявлений о том, кого надо привлечь к работе и на кого возложить руководство, совещание решило создать комиссию, которая должна была представить на утверждение план работ и смету. Вероятно, это так и осталось единственным результатом совещания.

Однако на этом совещании не присутствовал начальник кафедры конструирования самолетов Военно-Воздушной Академии Сергей Григорьевич Козлов, который примерно с 1928 года работал над вопросом уменьшения видимости самолетов. Правда, до 1934 года его деятельность ограничивалась чисто теоретическими изысканиями и весьма примитивными экспериментами, которые можно было провести без каких бы то ни было ассигнований. Но отсутствие официального заказа позволило С.Г. Козлову не спеша и основательно продумать не только пути максимального уменьшения видимости самолета, но и все препятствия, стоящие па этом пути. Проблема была разделена им на три отдельные задачи: видимость обшивки, видимость внутренней структуры самолета и видимость мотора, экипажа, вооружения и т.д.

Для решения первой задачи Козлов выбрал прозрачное покрытие. Исследовав несколько, наиболее подходящих материалов, он остановился на целлоне 2*

[Закрыть] , который ранее применялся немцами. При дальнейшем усовершенствовании именно целлон имел наибольшие шансы стать кондиционным материалом для прозрачной обшивки.

Анализируя вторую задачу, Козлов отказался от эфемерной возможности использования для силовых элементов прозрачных материалов (в силу их малой прочности) и остановился на применении более традиционных материалов. При этом он отмечал, что, кроме обычного стремления конструкторов снизить вес силовой конструкции, для уменьшения видимости самолета с прозрачной обшивкой необходимо всемерно уменьшить габариты силовых элементов. Таким образом, критерием качества материала, вместо удельной прочности (отношение предела прочности материала к его плотности – чем это отношение больше, тем меньше вес конструкции, обеспечивающей заданные условия прочности), становится просто предел прочности. Исходя из этого, на первое место, по мнению Козлова, вместо дюраля выходила нормализованная хромомолибденовая сталь.

Но не только выбор материала служил решению второй задачи – большую роль играл тип конструкции крыла и фюзеляжа самолета. Так как по своим физико-механическим свойствам целлон не мог служить работающей обшивкой, то наиболее перспективными с точки зрения малозаметности становились ферменные конструкции с проволочными расчалками, которые в первой половине 1930-х еще широко применялись в авиации. Из существующих наиболее полно решению второй задачи отвечала конструкция самолета «Сталь-2», хотя и здесь нужно было пересмотреть форму нервюр и лонжеронов.

Третий пункт. Для уменьшения видимости экипажа, вооружения, мотора и т.д. Козлов предлагал использовать некую «световую броню», пути реализации которой он, вероятно, и сам ясно не представлял. Суть дела была вот в чем. Любой предмет на фоне неба выглядит значительно темнее, чем само небо. Связано это с тем, что нижние поверхности освещаются отраженным от земли светом, а коэффициент отражения земной поверхности колеблется в зависимости от местности от 4 до 15%. Исключением является только снег – 80%. Летом нижние поверхности, какой бы светлой и блестящей краской они не окрашивались, будут выглядеть в 6-20 раз темнее неба. Следовательно, в идеале, надо подсветить нижние непрозрачные поверхности самолета или установить на эти поверхности, направленный вниз источник рассеянного света.

Сочетание всех трех направлений позволило бы построить максимально невидимый (или минимально видимый) самолет. Но значение для маскировки и цена осуществления каждого из них был неравноценны. Прекрасно сознавая невозможность в то время осуществления на практике «световой брони», С. Козлов больше не возвращался к этой идее, предложив, в качестве некоторой ее замены «отражательный» способ, т.е. «отразить соседние участки неба посредством полированных поверхностей (зеркал, полированная гладкая сталь и т.д.)». Решение второй задачи требовало проектирования специального самолета, и было оставлено на следующий этап работ. А пока все внимание было устремлено на прозрачную обшивку.

В конце сентября 1934 года Козлов для своих экспериментов получил от ВВС самолет У-2 и первые деньги – 1300 рублей.

С задней части фюзеляжа У-2, от второго сиденья и до начала стабилизатора, была снята обшивка, а вместо нее поставлен целлон. Целлон пришлось использовать случайный: механические качества были невысоки, прозрачность неважная и, кроме того, он обладал сильным желто-коричневым цветом 3*

[Закрыть] . Перетяжка проводились сотрудниками Кабинета конструирования летательных аппаратов ВВА им. Жуковского: начальником кабинета старшим инженером Красных, авиатехниками Островским и Смольяниновым.

Уже в середине октября работы закончили и самолет в присутствии начальника УВВС Алксниса, начальника Штаба ВВА Свирковского и помощника начальника Академии по политчасти Смоленского совершил ряд полетов, показавших заметное, по сравнению с обычным У-2, уменьшение видимости фюзеляжа. Алкснису идея очень понравилась, и он счел необходимым продолжить опыты. Однако, пока шло оформление документов, год закончился и средства в ВВА переведены не были.

Лишь 28 февраля 1935 года Алкснис поручил включить работы по прозрачному самолету в план научно-исследовательских работ ВВА и срочно выделить академии самолет АИР-6. Нельзя сказать, что эта яковлевская машина наиболее полно удовлетворяла требованиям минимальной видимости – этому, например, мешали подкосы крыла и шасси, состоящее из большого количества стоек. Кроме того, два лонжерона коробчатого сечения высотой 150 мм и нервюры, расположенные через 240 мм, представляли собой сплошные фанерные стенки. Но это был единственный моноплан малой мощности, который реально было в то время получить. На деньги из других тем небольшая конструкторская группа Козлова начала проектирование специального прозрачного двухместного самолета с мотором М-11, которое предполагалось закончить в апреле. В проекте было предусмотрено применение «отражательного» принципа для уменьшения видимости нервюр и лонжеронов, но для этого требовалось придать им своеобразные конструктивные формы. Особое внимание уделялось внутренней структуре самолета и свойствам целлона.

2* Целлон – ацетилцеллюлоза, получается воздействием ледяной кислоты и уксусного ангидрида на целлюлозу в присутствии катализатора. По механическим свойствам несколько уступает целлулоиду, но в отличие от него негорюч, более стоек к действию света, кислот, щелочей и органических растворителей. Существенным недостаткам целлона является гигроскопичность, в два раза большая, чем у целлулоида.

3* Вероятно, именно это обстоятельство послужим) причиной многократно цитируемого утверждения В. Б. Шаврова, что Козлов использовал для своих работ французский материал родоид, который быстро потускнел.

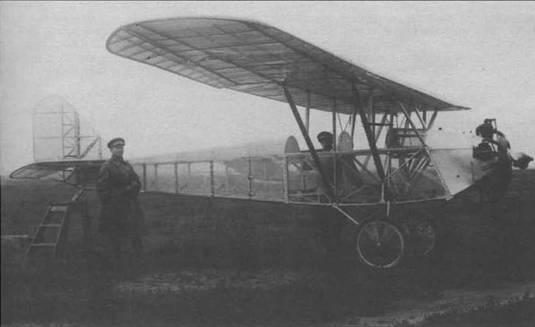

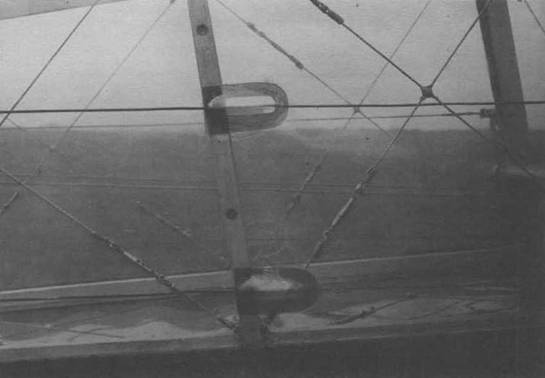

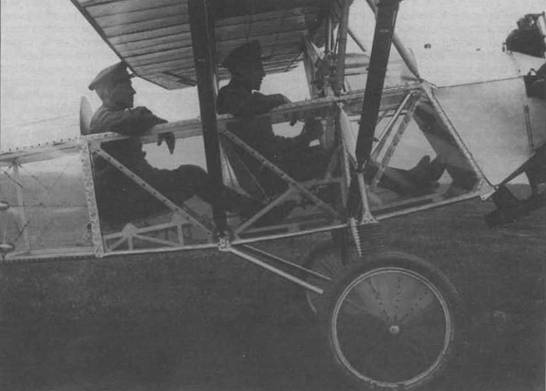

Прозрачные крылья и борта кабины ПС обеспечивали экипажу необыкновенный обзор.

Сквозь целлон хвостового оперения хорошо видно не только ТБ-3, стоящий на аэродроме, но и дополнительные силовые элементы руля поворота.

В апреле, наконец-то, было открыто финансирование. Деньги – 18000 рублей – дал Отдел Изобретений Наркомата Обороны (ОИ НКО). Вместо самолета АИР-6 С.Г. Козлов получил АИР-4. Причина этой замены не совсем понятна: ведь в 1935 году АИР-6 выпускался серийно, а АИР-4 был построен всего в двух экземплярах. Однако открытая кабина сильно облегчала замену обшивки.

В начале предполагалось покрыть целлоном те места, которые обтянуты полотном, но так как большая часть крьгла, передняя половина фюзеляжа и некоторые части оперения были покрыты работающей фанерной обшивкой, Козлов решил ввести в конструкцию соответствующие изменения и покрыть целлоном по возможности весь самолет, включая колеса.

Переделки состояли в следующем: заново пересчитали крыло и между лонжеронами ввели дополнительные распорки гг расчалки. С самолета были сняты два из трех бензобаков. а на их места установили несколько дополнительных нервюр. Вся передняя половина фюзеляжа до конца заднего сиденья в первоначальном виде была зашита 3-мм фанерой. Фаггеру сняли и ввели дополнительные крепления для сидений, переделали сами сиденья так, чтобы можно было летать с парашютами. Впоследствии (после 10 полетов), для улучшения скороподъемности и увеличения потолка, снял и заднее сиденье, превратив самолет в одноместный. В хвостовом (горизонтальном и вертикальном) оперении и задней части фюзеляжа (в двух последних отсеках) в местах снятой фанерной обшивки также ввели дополнительные усиления.

Кроме изменений, связанных с заменой обшивки, на самолете сняли двойное управление, а основное место пилота с приборами перенесли вггеред. После переделки АИР-4 получил название ПС – «Прозрачный самолет».

Одновременно исследовались свойства материала для прозрачной обшивки. Лучшим оказался целлон Мытищинского химкомбината. Эта партия по своим качествам, хотя еще и не удовлетворяла полностью всем требованиям, но уже близко приближалась ко многим из них и была значительно лучше того материала, который использовался на У-2. Образцы целлона испытывались в лабораториях ВВА, где были определены его механические характеристики. Испытания показали возможность применения целлона не только для обшивки ненесущих частей самолета, но и для крыльев и оперения. Прозрачность и чистота образцов также стали значительно лучше.

Крепление прозрачной обшивки к шпангоуту хвостовой части фюзеляжа с помощью пистонов и вывод тяг управления через специальные прозрачные обтекатели. Обратите внимание на волнистость нижней обшивки, вызванную гигроскопичностью целлона.

Однако, первая большая партия целлона, изготовленная по новой технологии на заводе «Красный боевик», оказалась по своей прочности и прозрачности хуже, чем представленные до этого образцы. Ко всему прочему, листы были покороблены, но так сроки выпуска самолета уже поджимали, то пришлось поставить на ПС этот целлон, зная, что он неполноценен.

Листы целлона между собой скреплялись с помощью пистонов и шайб из того же целлона. К силовым элементам листы крепились шурупами через пистоны, а к несиловым – шурупами без пистонов, но с прокладкой шайб из целлона. Чтобы обеспечить натяжение покрытия, листы стягивались шнуровкой. На нервюрах эта шнуровка захватывала еще и саму нервюру. Для безопасности швы шнуровки были проклеены матерчатой лентой, а в нервюрах – прошиты суровыми нитками.
