Средние танки

Средний танк Т-28

Танк прорыва, предназначавшийся для преодоления сильно укрепленных оборонительных полос противника. Разработан в 1931 году в ОКМО завода «Большевик». Принят на вооружение РККА 11 августа 1933 года. Серийное производство осуществлялось на заводе «Красный путиловец» (с 1934 года– Кировский завод) в Ленинграде. С 1933 по 1940 год изготовлено 503 единицы.

Серийная модификация:

компоновка многобашенная с двухъярусным расположением башен. Корпус и башни сварные. Секторы обстрела: из главной башни – 360°, из каждой малой—165°. Танки первых выпусков вооружались 76-мм пушкой КТ-28, имели общий прямоугольный посадочный люк в главной башне, бугельную установку кормового пулемета. С 1938 года устанавливалась 76-мм пушка Л-10, а с 1940 года – главная башня конической формы. Танки поздних выпусков оснащались зенитным пулеметом ДТ на турели П-40. В ходе серийного производства вносились изменения в двигатель, трансмиссию, ходовую часть, электрооборудование. В 1939 – 1940 годах, учитывая опыт финской войны, большинство танков оборудовали броневыми экранами.

В 30-е годы танки Т-28 состояли на вооружении тяжелых танковых бригад РГК. Боевое крещение Т-28 состоялось в ходе «освободительного похода» на Западную Украину и в Белоруссию в сентябре 1939 года. В нем приняли участие 10-я и 21-я танковые бригады, имевшие 98 и 134 танка Т-28 соответственно. При этом ни та, ни другая бригада боевых потерь не понесла.

В боевых действиях советско-финской войны участвовали Т-28 20-й танковой бригады.

С марта 1940 года танками Т-28 были укомплектованы несколько танковых полков во вновь формируемых механизированных корпусах. На 1 января 1941 года в войсках находилось 411 машин этого типа. Они использовались в боевых действиях начального периода Великой Отечественной войны. Например, отдельные машины находились в боевых частях Ленинградского фронта до 1943 года.

В составе финской танковой бригады имелось 7 трофейных Т-28, которые эксплуатировались вплоть до 1945 года.

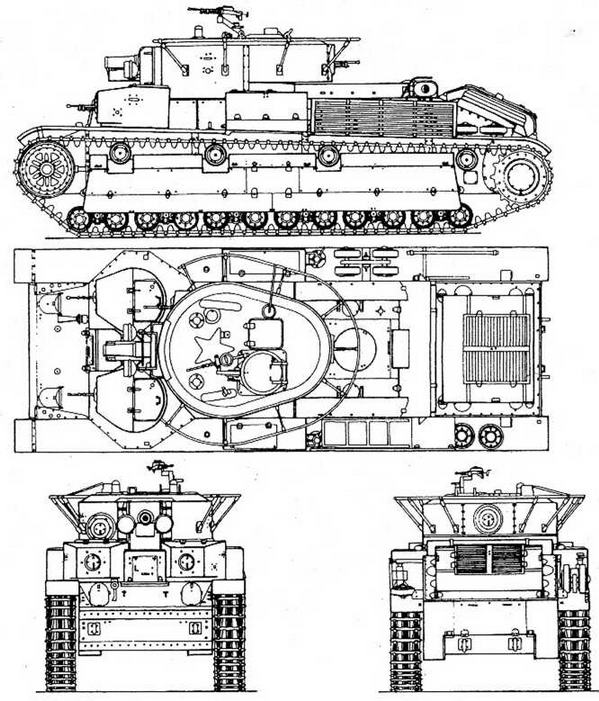

Т-28

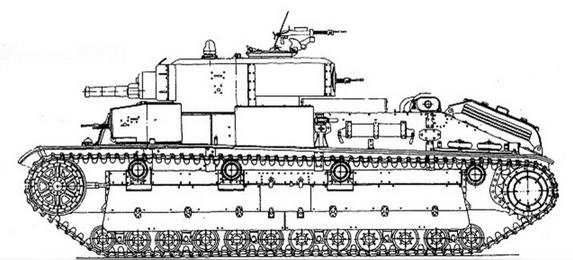

Т-28 с пушкой Л-10

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-28 выпуска 1938 г.

БОЕВАЯ МАССА, т: 27,8.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7440, ширина – 2805, высота —2820, клиренс —560.

ВООРУЖЕНИЕ: 1 пушка Л-10 калибра 76 мм, 4 пулемета ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 69 выстрелов, 7938 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический панорамный прицел ПТ-1, командирская панорама ПТК, телескопический прицел ТОП,

БРОНИРОВАНИЕ, мм: лоб —30, борт, корма —20, днище – 10, башня – 20.

ДВИГАТЕЛЬ: М-17Л, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 450 л.с. (331,2 кВт) при 1400 об/мин, рабочий объем 48 920 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, двухрядные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 12 опорных катков на борт, сблокированных попарно в шесть кареток, объединенных в две тележки, четыре обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо со съемным зубчатым венцом (зацепление цевочное), подвеска блокированная пружинная, в каждой гусенице 121 трак шириной 380 Мм, шаг трака 130 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —45, ширина рва, м – 3,5, высота стенки, м – 1, глубина брода, м – 1. СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, танкофон на 6 абонентов или переговорный прибор типа «Сафар».

Средний танк Т-34

Самый массовый и наиболее популярный советский танк второй мировой войны. Разработан в КБ завода № 183 (г.Харьков). Принят на вооружение Красной Армии постановлением КО при СНК СССР № 443сс от 19 декабря 1939 года. Серийно выпускался заводами № 183 ХПЗ (г.Харьков), № 183 УВЗ * (г.Нижний Тагил), СТЗ (г.Сталинград), № 112 (г.Горький), УЗТМ (г.Свердловск), ЧКЗ (г.Челябинск) и № 174 (г.Омск). С 1940 по 1944 год изготовлено 33 805 единиц.

*В октябре 1941 года завод №183 ХПЗ эвакуирован в Нижний Тагил с сохранением прежнего номера.

Серийные модификации:

Т-34 обр.1940 г.—первый серийный вариант. Корпус и башня сварные, с большими углами наклона броневых листов. На части танков устанавливались литые башни. Боевая масса 26,8 т. Габариты 5920x3000x2400 мм. Вооружение: пушка Л-11 калибра 76 мм, два пулемета ДТ; боекомплект 77 выстрелов и 2898 патронов. Экипаж 4 чел. На части танков выпуска 1941 года устанавливались 76-мм пушки Ф-34.

Т-34 обр. 1941 г. – новые люки механика-водителя и башенный, броневая маска курсового пулемета, гусеница шириной 500 мм, ряд других более мелких изменений. Опорные катки на части танков не имели резиновых бандажей. Некоторое количество машин выпущено с карбюраторным двигателем М-17. На нескольких десятках танков установлена 57-мм пушка ЗИС-4. Боевая масса 28,5 т.

Т-34 обр.1942 г. – башня большего размера с двумя круглыми люками, пятискоростная коробка передач. Внесены изменения в системы двигателя. На части танков устанавливалась штампованная башня. Танки выпуска 1943 года оборудовались командирской башенкой.

На 22 июня 1941 года было выпущено 1225 танков Т-34. В танковой дивизии по штату полагалось иметь 210 боевых машин этого типа. Однако реально в Киевском Особом военном округе находилось 694, в Западном – 268 и в Прибалтийском – 108 единиц. По своим главным тактико-техническим характеристикам Т-34 превосходили все типы танков вермахта. Однако отсутствие необходимого количества подготовленных экипажей, конструктивные недостатки (малый моторесурс двигателя, низкая надежность коробки передач, плохие приборы наблюдения, теснота боевого отделения, неудачное размещение боекомплекта и прочее), а также ряд объективных причин, связанных с развитием событий на советско-германском фронте летом 1941 года, привели к тому, что практически все эти танки были потеряны в первые два месяца войны.

В дальнейшем Т-34 с 76-мм пушкой использовались на всех фронтах и участвовали во всех операциях Великой Отечественной войны вплоть до штурма Берлина. При этом число их в танковых бригадах постоянно возрастало. В 1941 году в смешанной танковой бригаде насчитывалось 16 танков Т-34, в 1942 году их число возросло до 32. С ноября 1943 года бригады стали однородными – теперь в них имелось 65 Т-34, а танки других марок были изъяты.

Помимо усовершенствований, постоянно вносившихся заводами-изготовителями, некоторые меры по улучшению боевых машин предпринимались и в войсках. Наиболее известная – усиление бронирования корпуса и башни наваркой дополнительных бронелистов. Подобные мероприятия обычно проводились на фронтовых ремонтных заводах, в частности на заводе № 27 в Ленинграде.

Танки Т-34 состояли на вооружении Советской Армии вплоть до конца 40-х годов.

Т-34 получили Войско Польское (118 шт.), Чехословацкий корпус и НОАЮ.

На базе Т-34 выпускались самоходно-артиллерийские установки, командирские танки, мостоукладчики, танки-тральщики, огнеметные танки, БРЭМ и другие машины специального назначения.

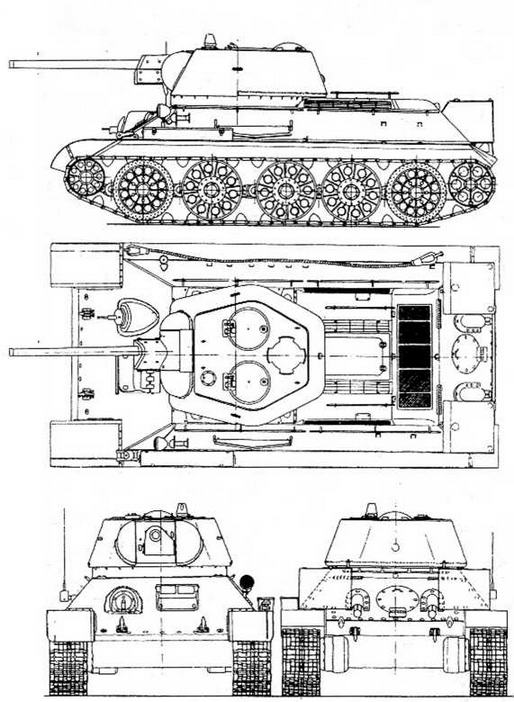

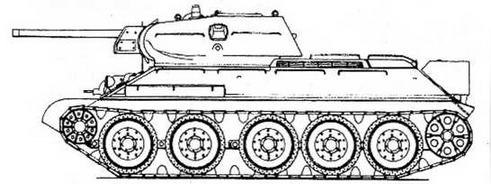

Т-34 обр. 1942 г.

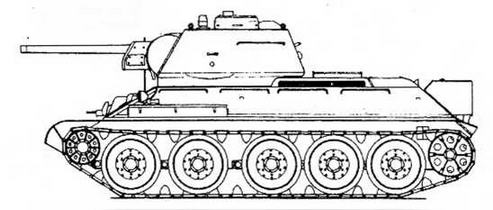

Т-34 обр. 1940 г.

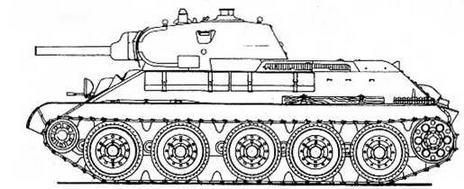

Т-34 обр. 1941 г.

Т-34 обр.1942 г., выпуска 1943 г.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-34 образца 1942 г.

БОЕВАЯ МАССА, т: 30,9.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6620, ширина – 3000, высота – 2520, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка Ф-34 обр.1940 г. калибра 76 мм, 2 пулемета ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 100 выстрелов, 3150 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФД-7, перископический панорамный прицел ПТ-4-7.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса —45, крыша и днище – 15...20, башня – 45 (катаная), 52 (литая).

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков на борт, ведущее колесо заднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.– 30, ширина рва, м – 2,5, высота стенки, м – 0,73, глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9Р, переговорное устройство ТПУ-3.

Средний танк Т-34-85 (объект 135)

Создан на базе танка Т-34 путем установки новой башни с вооружением. Разрабатывался в КБ завода №183 УВЗ (г.Нижний Тагил). Принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Производился заводами № 183 УВЗ, №112 («Красное Сормово»; г.Горький) № 174 (г.Омск). С 1944 по III квартал 1945 года (то есть до конца второй мировой войны) изготовлено 21 048 единиц.

Серийные модификации:

Т-34-85 (Д-5Т) – первый серийный вариант завода № 112. Новая трехместная литая башня с неподвижной командирской башенкой, 85-мм пушка Д-5Т с длиной ствола 48,8 клб. Диаметр башенного погона увеличен с 1420до 1600 мм. Телескопический прицел ТШ-15 и перископический панорамный прицел ПТК. Один башенный вентилятор. Радиостанция в корпусе танка.

Т-34-85 (ЗИС-С-53) – 85-мм пушка ЗИС-С-53 с длиной ствола 54,6 клб. Командирская башенка сдвинута к корме башни. Изменен электропривод поворота башни. Радиостанция перенесена в башню. Изъят прицел ПТК, введен второй башенный вентилятор, внесены другие мелкие изменения.

С марта 1944 года Т-34-85 начали поступать в части. В первую очередь ими перевооружались гвардейские танковые бригады. В 1944 году было выпущено 10 499 танков Т-34-85, которые быстро вытесняли из Действующей армии Т-34 ранних образцов.

В наиболее массовых количествах их применяли в операциях 1945 года: Висло-Одерской, Померанской, Берлинской, в сражении у о.Балатон в Венгрии. Длинноствольная 85-мм пушка, значительно лучшая, чем у Т-34, оптика, увеличившаяся надежность моторно-трансмиссионной установки, а также высвобождение командира танка для выполнения его основных функций и возросший уровень боевой подготовки экипажей позволили Т-34-85 уверенно бороться с немецкими танками всех типов, включая тяжелые.

До середины 1945 года на вооружении советских танковых частей на Дальнем Востоке состояли в основном легкие танки БТ и Т– 26. К началу войны с Японией в войска поступило 670 танков Т-34– 85, что позволило укомплектовать ими первые батальоны во всех отдельных танковых бригадах и первые полки в танковых дивизиях. 6-я гвардейская танковая армия, переброшенная в Монголию из Европы, оставила свои боевые машины в прежнем районе дислокации (Чехословакия) и получила на месте 408 Т-34-85 с уральских заводов. Таким образом машины этого типа приняли самое непосредственное участие в разгроме Квантунской армии, являясь ударной силой танковых частей и соединений.

Значительное количество Т-34-85 было передано Войску Польскому (328 шт.), Чехословацкому корпусу (около 130 шт.) и НОАЮ (65 шт.).

На базе этого танка выпускались самоходно-артиллерийские установки, огнеметные танки и другие спецмашины.

Производство Т-34-85 в СССР продолжалось до 1946 года. В 1950 – 1954 годах по советской лицензии их выпускали в ЧССР, а в 1953 – 1956 годах – в ПНР.

Т-34-85 эксплуатировались в Советской Армии вплоть до конца 70-х годов. При этом они неоднократно подвергались модернизации. Боевые машины этого типа состояли на вооружении армий всех стран – участниц Варшавского Договора, а также еще 28 стран Европы, Азии, Африки и Латинской Америки. Во многих из них они используются и по сей день.

После второй мировой войны Т-34-85 принимали участие в войне в Корее и Вьетнаме, в боевых действиях на Ближнем Востоке, в Анголе и Мозамбике. Последние факты боевого применения (причем весьма успешного) танков этого типа относятся к периоду гражданской войны в Югославии в 1991 – 1995 годах.

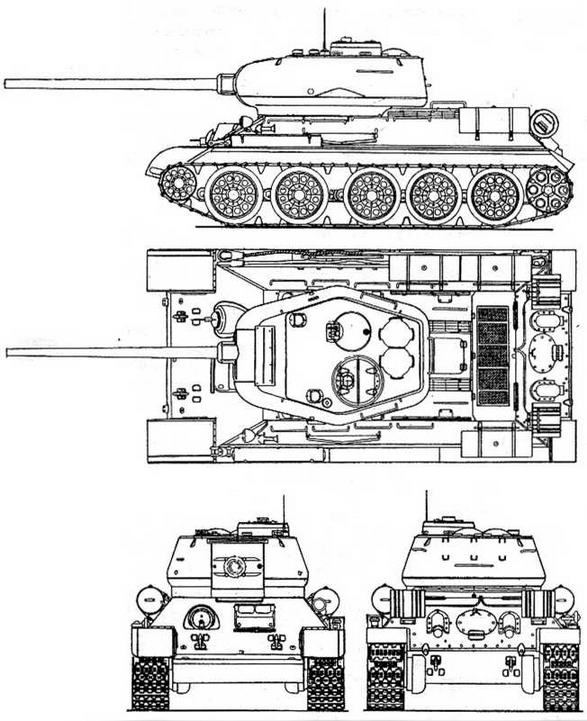

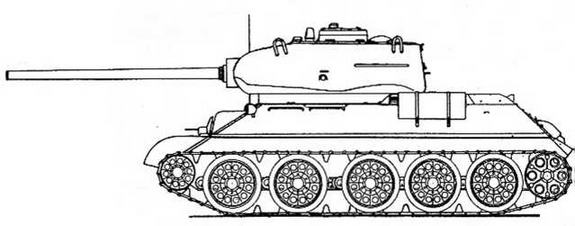

Т-34-85

Т-34 с 85-мм пушкой Д-5Т

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-34-85 (ЗИС-С-53)

БОЕВАЯ МАССА, т: 32.

ЭКИПАЖ, цеп.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 8100, ширина – 3000, высота – 2720, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка ЗИС-С-53 обр. 1944 г. калибра 85 мм, 2 пулемета ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 55 выстрелов, 1953 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТШ-16.

БРОНИРОВАНИЕ, мм: лоб, борт, корма – 45, крыша, днище– 20, башня – 60...90.

ДВИГАТЕЛЬ: В-2-34,12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ; пять обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ макс., км/ч: 55,

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.– 30, ширина рва, м —2,5, высота стенки, м —0,73, глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9РМ или 9РС, переговорное устройство ТПУ-Ф или ТПУ-З-бисФ.

Средний танк Т-44 (объект 136)

Разработан в КБ УВЗ № 183. Конструкция танка на десятилетия определила развитие отечественной бронетанковой техники. Принят на вооружение Красной Армии в 1944 году. Серийно производился заводом №75 (г.Харьков). С конца 1944 по 1945 год изготовлено 965 единиц.

Серийная модификация:

двигатель расположен поперек корпуса, башня с вооружением в целом аналогична Т-34-85, торсионная подвеска, люк механика-водителя на подбашенном листе корпуса слева. Высота корпуса по сравнению с Т-34-85 уменьшена на 300 мм. Курсовой пулемет жестко закреплен в лобовом листе корпуса.

Танки Т-44 начали поступать в войска с весны 1945 года. В боевых действиях Великой Отечественной войны участия не принимали. Т-44 находился 8 серийном производстве до 1947 года, в модернизированных вариантах Т-44М и Т-44С состоял на вооружении Советской Армии вплоть до конца 70-х годов.

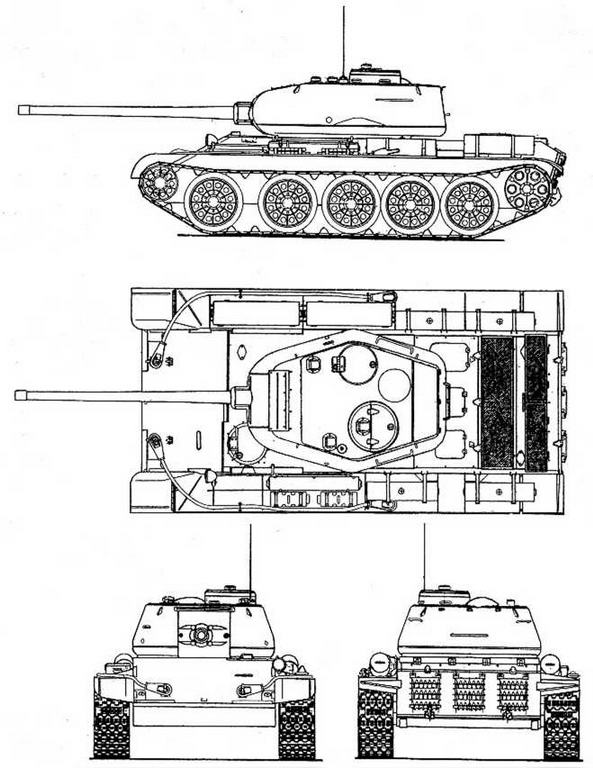

Т-44

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-44

БОЕВАЯ МАССА, т: 31,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7650, ширина – 3180, высота – 2412, клиренс —425.

ВООРУЖЕНИЕ: 1 пушка ЗИС-С-53 обр.1944 года калибра 85 мм, 2 пулемета ДТМ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 58 выстрелов, 1890 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический шарнирный прицел ТШ-16.

БРОНИРОВАНИЕ, мм: лоб корпуса – 90, борт – 75, корма -30...45, крыша, днище—15...20, башня—75...120.

ДВИГАТЕЛЬ: В-44, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 500 л.с, {368 кВт) при 1800 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: «гитара» – редуктор из трех цилиндрических шестерен, многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная торсионная; в каждой гусенице 70 траков шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ МАКС., км/ч: 51.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.– 30, ширина рва, м – 2,5, высота стенки, м – 0,73, глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9РС, переговорное устройство ТПУ-З-бисФ.

Тяжелые танки

Тяжелый танк Т-35

Единственный в мире серийный пятибашенный танк. Предназначался для качественного усиления общевойсковых соединений при прорыве особо сильных и заблаговременно укрепленных оборонительных полос противника. Разрабатывался в КБ завода «Большевик», а затем в ОКМО. Серийное производство осуществлялось на заводе № 183 (ХПЗ имени Коминтерна). С октября 1933 по июнь 1939 года изготовлена 61 единица.

Серийные модификации:

Т-35А – пять башен цилиндрической формы с вооружением раположены в двух ярусах. В трех башнях – пушки и пулеметы, в двух – по одному пулемету. Корпус клепанно-сварной конструкции. С 1937 года увеличена толщина брони лобовых, бортовых и кормовых листов корпуса и башен до 25 мм. Мощность двигателя 580 л.с. Боевая масса возросла до 52 т. Изготовлено 55 единиц.

Т-35 обр.1939 г. – все башни конической формы. На части машин – пулемет в корме главной башни. Увеличена толщина брони и емкость топливных баков, усилена подвеска. Боевая масса 54 т. Изготовлено 6 единиц.

Первые серийные машины Т-35 поступили в 5-й тяжелый танковый полк РГК в Харькове. В 1935 году полк развернули в 5-ю отдельную тяжелую танковую бригаду, которая в марте 1939 года была передана в состав КВО и переброшена в г.Житомир. Вскоре она сменила номер и стала 14-й тяжелой танковой бригадой.

В 1940 году при формировании механизированных корпусов 48 танков Т-35 получили 67-й и 68-й танковые полки 34-й танковой дивизии 8-го механизированного корпуса (КОВО). Остальные танки находились в различных военно-учебных заведениях и в ремонте.

Все танки 8-го мехкорпуса были потеряны в первые две недели войны, причем в основном по техническим причинам.

В боях под Москвой в составе танкового полка ВАММ принимали участие два танка Т-35.

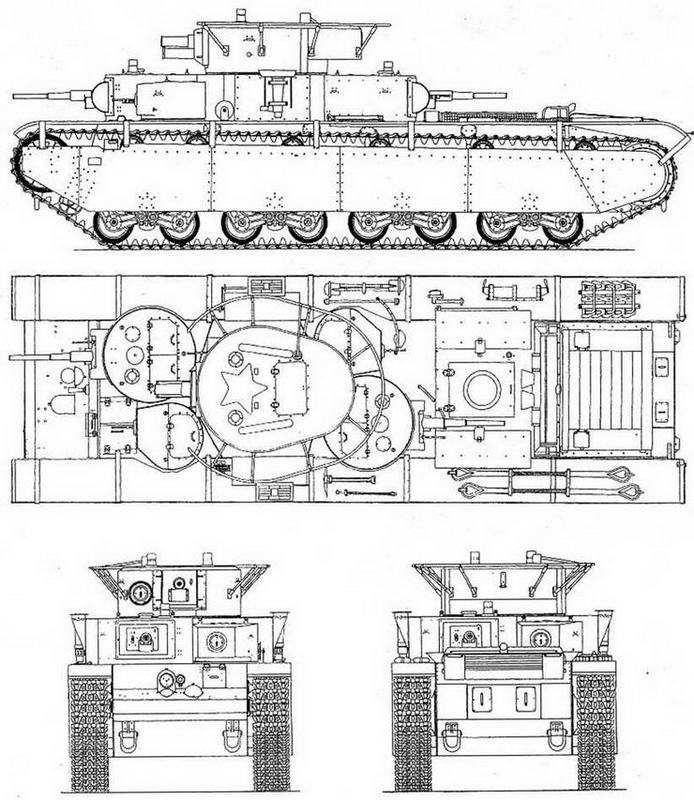

Т-35А

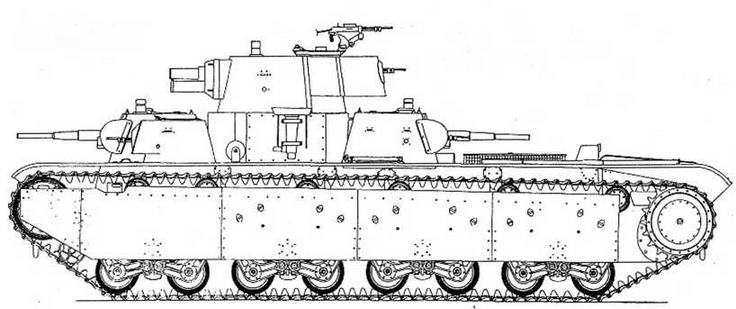

Т-35 обр.1939 г.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-35А

БОЕВАЯ МАССА, т: 50.

ЭКИПАЖ, чел.: 11.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 9720, ширина – 3200, высота —3430, клиренс —530.

ВООРУЖЕНИЕ: 1 пушка КТ-28 обр.1927/32 г. калибра 76 мм, 2 пушки 20К обр.1932 г. калибра 45 мм, 6 пулеметов ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 76-мм выстрелов —96, 45-мм выстрелов – 226, 7,62-мм патронов – 10 080.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: три телескопических прицела ТОП обр.1930 г., три перископических прицела ПТ-1 обр.1932 г., командирская панорама ПТК обр.1933 г.

БРОНИРОВАНИЕ, мм: лоб – 30, борт, корма – 20, крыша – 10, днище – 10...20, фальшборт—10, башня – 20.

ДВИГАТЕЛЬ: М-17М, 12-цилиндровый, карбюраторный, четырехтактный, V-образный, жидкостного охлаждения; мощность 450 л.с. (331 кВт) при 1400 об/мин, рабочий объем 46 920 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач,.бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь опорных обрезиненных катков на борт, сблокированных попарно в четыре балансирные тележки, один упорный каток, шесть обрезиненных поддерживающих катков, направляющее колесо с винтовым натяжным механизмом, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска блокированная пружинная; в каждой гусенице 135 траков шириной 526 мм, шаг трака 160 мм.

СКОРОСТЬ МАКС., км/ч: 28,9.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.– 20, ширина рва, м —3,5, высота стенки, м —1,2, глубина брода, м —1.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-7.

Тяжелый танк КВ

Разработан в 1939 году в СКБ-2 Кировского завода (г.Ленинград) как однобашенный вариант опытного танка СМК. Принят на вооружение Красной Армии постановлением КО при СНК СССР № 443сс от 19 декабря 1939 года. Производился на Ленинградском и Челябинском Кировских заводах. С февраля 1940 по октябрь 1943 года изготовлена 4771 единица.

Серийные модификации:

КВ-1 – первый серийный вариант. Корпус и башня – сварные, коробчатой формы. Боевая масса 47,5 т. Габариты 6750x3320x2710 мм, двигатель В-2К. Вооружение: 76-мм пушка Л-11 и 4 пулемета ДТ (1 запасной). Боекомплект 135 выстрелов, 2772 патрона. Бронирование 30... 75 мм, с осени 1941 года – 105 мм. Экипаж 5 чел. С ноября 1940 года устанавливается 76-мм пушка Ф-32, а с осени 1941 года – ЗИС-5. На части танков, выпущенных в первые месяцы войны, устанавливался двигатель М-17.

КВ-2 – сварная башня большего размера. Боевая масса 52 т. Габариты 6950x3320x3250 мм. Вооружение: 152-мм гаубица М-10 и 3 пулемета ДТ. Боекомплект 36 выстрелов раздельного заряжания и 3087 патронов. Экипаж 6 чел.

КВ-1 с – литая башня обтекаемой формы с командирской башенкой. Снижена масса агрегатов силовой передачи и ходовой части. Уменьшена толщина брони.

КВ-85 (объект 239) – КВ-1 с с новой башней и 85-мм пушкой Д-5Т. Боекомплект 70 выстрелов. Ликвидирована шаровая установка курсового пулемета. Боевая масса 46 т. Экипаж 4 чел.

По состоянию на 1 января 1941 года на вооружении РККА находилось 196 танков КВ, а на 22 июня 1941 года – 639. Из этого количества в КОВО – 320, в ЗОВО – 117, в ПОВО – 79 танков КВ. Из соединений Киевского округа, а позже – с началом войны – Юго-Западного фронта больше всего боевых машин этого типа имелось в 4-м механизированном корпусе – 101 единица. По штату же каждой из двух танковых дивизий механизированного корпуса полагалось иметь по 63 КВ.

В 1941 году КВ мог поразить любой танк гитлеровского вермахта, оставаясь при этом практически неуязвимым. Наиболее эффективным средством борьбы с ним были 88-мм зенитные пушки и авиация. Значительное количество этих боевых машин было оставлено на поле боя из-за частых поломок технически несовершенной трансмиссии.

В 1941 – 1943 годах КВ состояли на вооружении первых батальонов танковых бригад смешанной организации и тяжелых танковых полков прорыва. Принимали активное участие в боевых действиях Великой Отечественной войны вплоть до середины 1944 года, а отдельные машины – до мая 1945 года.

КВ послужили базой для создания самоходно-артиллерийских установок и огнеметных танков. В 1944 году часть машин была переоборудована в эвакуационные тягачи.

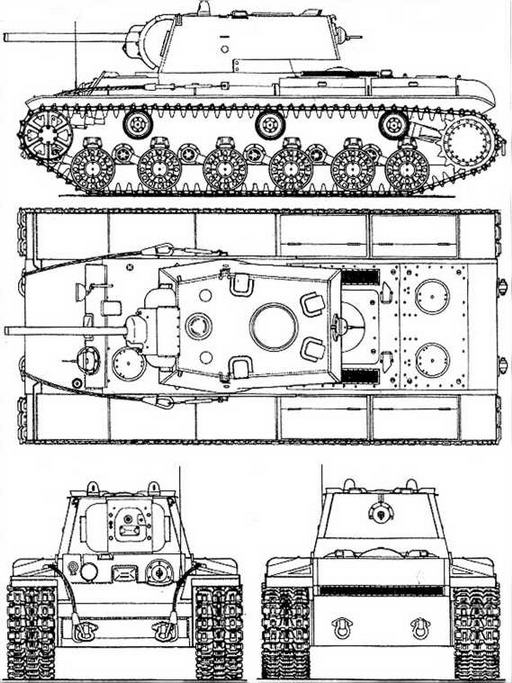

КВ-1

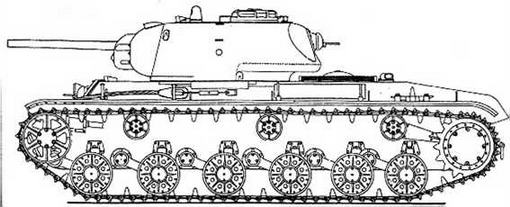

КВ-1С

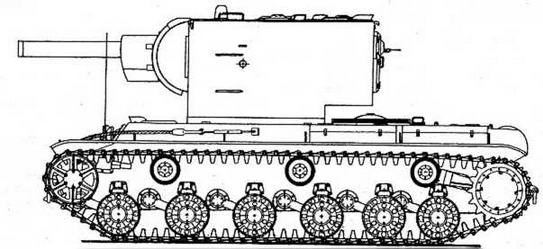

КВ-2

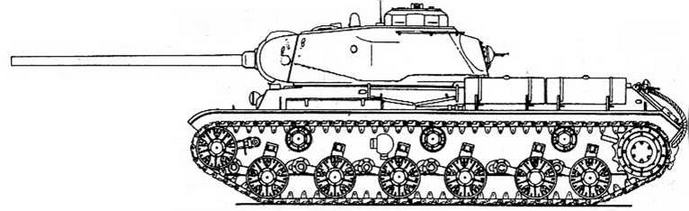

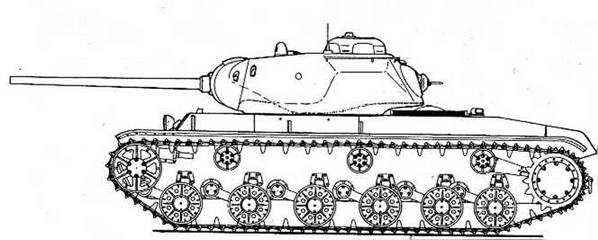

КВ-85

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА КВ-1С

БОЕВАЯ МАССА, т: 42,5,

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6950, ширина – 3250, высота —2640, клиренс —450.

ВООРУЖЕНИЕ: 1 пушка ЗИС-5 обр.1941 г. калибра 76 мм, 4 пулемета ДТ обр.Т929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 114 выстрелов, 3087 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ЮТ, перископический панорамный прицел ПТ-4-7.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 75, корма—40...75, крыша и днище —30...40, башня —82.

ДВИГАТЕЛЬ: В-2К, 12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлаждения; мощность 500 л.с. (368 кВт) при 1800 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором (8+2), бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, три поддерживающих катка, направляющее колесо, ведущее колесо заднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 88 – 89 траков шириной 608 мм.

СКОРОСТЬ МАКС., км/ч: 43.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.—36, ширина рва, м – 2,7, высота стенки, м – 1, глубина брода, м —1,6.

СРЕДСТВА СВЯЗИ: радиостанция 9Р или ЮР, переговорное устройство ТПУ-4 бис.

Тяжелый танк ИС-2

Самый мощный советский танк, принимавший участие в боевых действиях Великой Отечественной войны. Принят на вооружение Красной Армии постановлением ГКО № 4479 от 31 октября 1943 года. С октября 1943 по июнь 1945 года на ЧКЗ изготовили 3590 единиц.

Серийные модификации:

ИС-1 (объект 237) – базовая модель. Корпус сварной с литой лобовой частью. Литая башня аналогична по конструкции башне танка КВ-85. Планетарные механизмы поворота. Боевая масса 44 т. Габариты 8560x3070x2735 мм. Вооружение: 85-мм пушка Д-5Т и три пулемета ДТ. Боекомплект: 59 выстрелов, 2520 патронов. Экипаж 4 чел. Изготовлено 107 единиц.

ИС-2 (объект 240)—ИС-1 со 122-мм пушкой Д-25Т. Пушки на танках первых выпусков имели поршневой затвор. У машин поздних выпусков – сварная лобовая часть корпуса. Изготовлено 3483 единицы.

Боевое крещение танков ИС-1 в составе 1-го гвардейского тяжелого танкового полка прошло в марте 1944 года в районе г.Староконстантинова на Украине. Месяцем позже под Тернополем вступили в бой с «тиграми» ИС-2 из 11-го гвардейского тяжелого танкового полка. Части, вооруженные боевыми машинами ИС, получали гвардейское звание сразу при формировании. По штату тяжелому танковому полку полагался 21 танк.

Поступавшие во все возрастающих количествах на фронт ИС-2 стали неприятным сюрпризом для немцев благодаря способности пробивать броню немецких тяжелых танков на дистанции до 2000 м. Существенными недостатками ИС-2, ограничивавшими его противотанковые возможности, стал и маленький боекомплект, и раздельное заряжание пушки, снижавшее скорострельность.

В начале 1945 года было сформировано несколько тяжелых танковых бригад, одна из которых – 7-я гвардейская – отличилась при штурме Берлина.

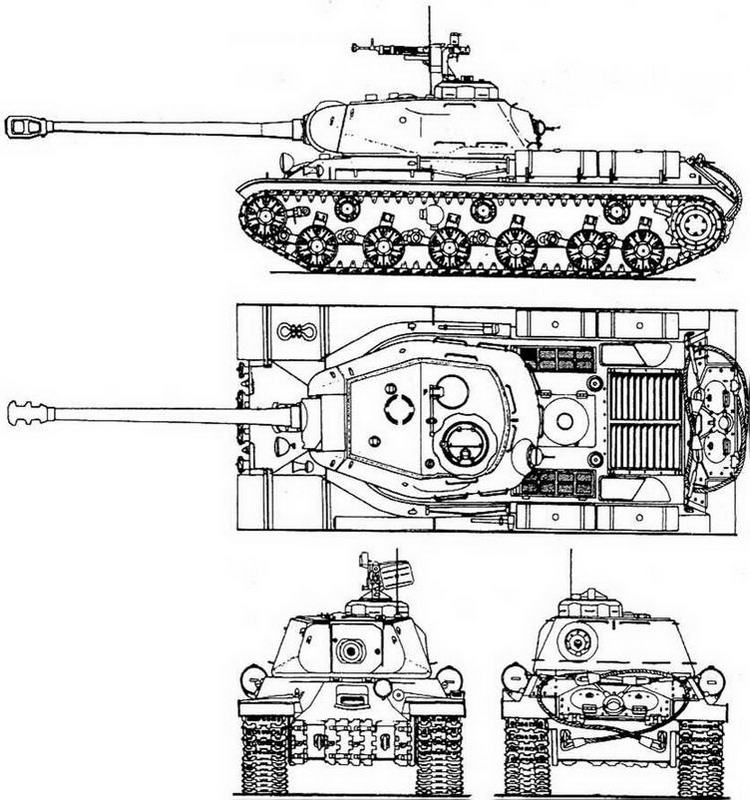

ИС-2

Помимо Красной Армии ИС-2 состояли на вооружении 4-го и 5-го полков тяжелых танков Войска Польского (71 шт.). В послевоенный период ИС-2 и его модернизированный вариант ИС-2М находились в армиях ЧССР, КНР, ДРВ, КНДР и Кубы. Они принимали участие в войне в Корее и в боевых действиях против французских войск в Индокитае в 50-е годы.

На вооружении Советской Армии боевые машины этого типа состояли до начала 60-х годов.

На базе ИС-2 выпускались самоходно-артиллерийские установки, а в послевоенные годы – тягачи и БРЭМ.

ИС-1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА ИС-2

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 9830, ширина – 3070, высота– 2730, клиренс – 470.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм, 3 пулемета ДТ обр.1929 г, калибра 7,62 мм, 1 пулемет ДШК обр.1938 г. калибра 12,7 мм (не на всех танках).

БОЕКОМПЛЕКТ: 122-мм выстрелов – 28,12,7-мм патронов —300, 7,62-мм патронов – 2331.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17, перископический прицел ПТ-4-17 (на танках первых выпусков). БРОНИРОВАНИЕ, мм: лоб —120, борт – 90, корма – 60, крыша, днище —20...30, башня – 90...160.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 520 л.с. (382,5 кВт) при 2000 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная; в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм.

СКОРОСТЬ МАКС., км/ч: 37.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град—36, ширина рва, м – 2,5, высота стенки, м – 1, глубина брода, м —1,3,

СРЕДСТВА СВЯЗИ: радиостанция ЮР или 10РК, переговорное устройство ТПУ-4-бисФ.

Тяжелый танк ИС-3 (объект 703)

Тяжелый танк ИС-3 был разработан в 1944 году с учетом результатов исследований характера боевых повреждений танков. Серийно производился на ЧКЗ. С весны 1945 до середины 1946 года изготовлено 2311 единиц. Из них до конца Великой Отечественной войны – 29.

Серийная модификация:

сварной корпус с лобовыми листами, установленными с двойным наклоном под большим углом к вертикали. Механик-водитель располагался впереди по оси машины. Литая башня полусферической формы с двустворчатым овальным люком. Зенитно-пулеметная установка пулемета ДШК.

Танки ИС-3 участие в боевых действиях Великой Отечественной не принимали. По некоторым данным один полк этих танков применялся при разгроме японской Квантунской армии в августе 1945 года.

7 сентября 1945 года в Берлине состоялся парад союзных войск в честь окончания второй мировой войны, в нем участвовал 71-й гвардейский тяжелый танковый полк, оснащенный танками ИС-3. Впервые на параде в Москве новые танки были показаны 7 ноября 1946 года. В этот период ИС-3 поступали в тяжелые танкосамоходные полки Советской Армии, где они эксплуатировались до 70-х годов.

Танки ИС-3 в разное время состояли на вооружении армий КНДР, Египта и Израиля (трофейные египетские).

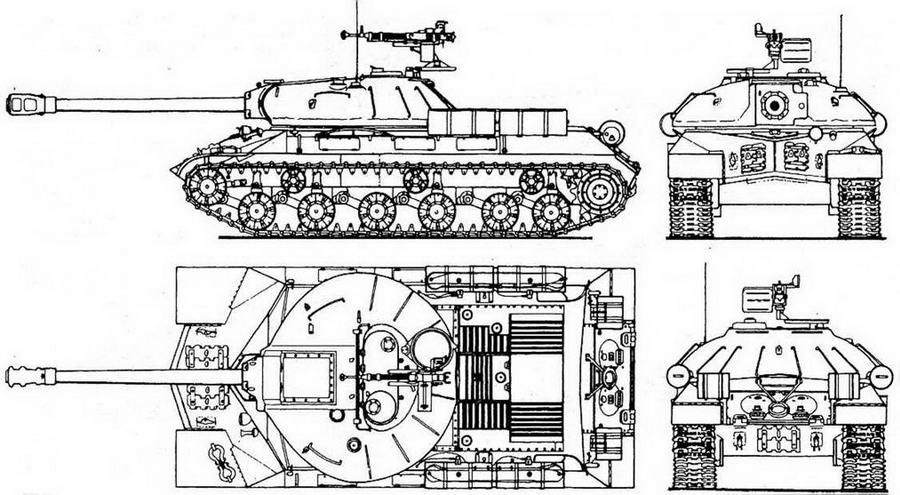

ИС-3

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА ИС-3

БОЕВАЯ МАССА, т: 46,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм:_чдлина– 9850, ширина – 3150, высота —2450, клиренс – 465.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм, 1 пулемет ДШК обр.1938 г. калибра 12,7 мм, 1 пулемет ДТМ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 122-мм выстрелов – 28, 12,7-мм патронов– 250, 7,62-мм патронов – 756.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: "телескопический прицел ТШ-17.

БРОНИРОВАНИЕ, мм: лоб – 120, борт—90, корма – 60, крыша, днище —20, башня – 75...230.

ДВИГАТЕЛЬ: В-11,12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлаждения; мощность 520 л.с. (382,5 кВт) при 1800 об/мин, рабочий объем 38 880 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, три поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная; в каждой гусенице 86 траков шириной 650 мм, шаг трака 160 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 185.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.– 32, ширина рва, м – 2,5, высота стенки, м – 1, глубина брода, м —1,4.

СРЕДСТВА СВЯЗИ: радиостанция 11-РК-26, переговорное устройство ТПУ-4-бисФ.
