Глава 3
Трехмерное моделирование

• Твердотельное моделирование в КОМПАС-3D

• Практическое моделирование

• Интересные примеры

• Резюме

Любой человек, хоть немного работающий за компьютером, так или иначе сталкивается с трехмерной графикой. Многие просто не обращали на это внимания: наличие красивых элементов оформления, 3D-моделей и анимированных сцен давно считается нормой практически во всех коммерческих программных пакетах, приложениях Интернета, презентациях и рекламных роликах. Это неудивительно – ведь мы живем в мире, измеряемом тремя координатами. Нас окружают объемные объекты со свойственными им визуальными особенностями: цветом, прозрачностью, блеском и пр. Закономерно, что создатели компьютерных приложений стараются как можно больше приблизить элементы интерфейса и само изображение на экране к условиям реального мира – так оно и красивее, и привычнее для восприятия.

На сегодня использование трехмерной графики вышло далеко за пределы сферы информационных технологий. Кинематограф, компьютерные игры, машиностроение, архитектура и строительство – это далеко не полный перечень областей, в которых широко применяется 3D-графика. Некоторые отрасли человеческой деятельности (например, дизайн, инженерные расчеты, мультипликация, игры) уже просто невозможно представить без реалистичных 3D-изображений. Кажется, что так было всегда, но качественная графика, доступная широкому кругу пользователей ПК, появилась не так давно.

За кулисами 3D спрятан очень серьезный математический аппарат, реализованный в ядре графической системы и производящий трехмерные изображения. Математические зависимости, описывающие формирование цифровой модели реальных объектов, а также алгоритмы для просчета освещения трехмерных сцен (областей виртуального пространства, содержащих трехмерные объекты и источники света), были разработаны еще в 1960-х годах. Однако слабые возможности аппаратного обеспечения не позволяли в то время создавать даже совсем несложные 3D-изображения. Первые компьютерные программы, формирующие простые трехмерные модели на основе эскизов, были созданы в 1960-х годах в университете города Юты (США) Иваном Сазерлендом и Дэвидом Эвансом. Начиная с середины 1970-х годов их последователи Эд Катмулл, Джим Блинн, Би Тюн Фонг (все трое были студентами все той же кафедры компьютерной графики в Юте) продолжили развивать технологии работы с 3D-графикой и анимацией. Сначала мало кто воспринимал всерьез студенческие и аспирантские работы по формированию объемных изображений на экране компьютера. Однако фундаментальные исследования, проведенные в этот период, стали началом развития мощнейшей технологии, которая коренным образом изменила представление о возможностях применения компьютерной графики. До сих пор при визуализации используются материал Blinn, созданный Блинном, специальная модель освещения Phong Shading, основанная на расчете интенсивности света в каждой точке поверхности объекта и разработанная Фонгом, а также многое другое.

Со временем геометрические формы создаваемых на экране моделей усложнялись: наряду с простыми геометрическими примитивами и их комбинациями (куб, сфера, тор, различные тела, описываемые несложными алгебраическими уравнениями) появилась возможность поверхностного моделирования. При этом формируемая модель представляет собой поверхность, которая может состоять из множества полигонов (чаще всего треугольников). Развитие поверхностного моделирования стало большим шагом вперед и позволило создавать модели практически любой формы, включая модели живых организмов: людей, растений и т. п. Параллельно со сложностью форм 3D-моделей всегда стоял вопрос их реалистичности. Кроме собственно математического описания геометрии модели, которое бы максимально отвечало форме моделируемого и отображаемого объекта, требовалось его хорошее визуальное представление. Вот здесь очень кстати пришлись достижения ученых-физиков, изучающих оптику и различные формы излучения. Результаты их работ, касающиеся преломления, отражения, поглощения световых лучей, были положены в основу различных методов визуализации.

Стабильный рост производительности персональных компьютеров в начале 1990-х годов дал толчок развитию относительно недорогих приложений для трехмерного моделирования. Появление таких программных пакетов сделало 3D доступной для простых пользователей. При этом само моделирование перестало быть привилегией небольших групп ученых, занимающихся скучными исследованиями, или кинематографистов, имеющих доступ к мощным графическим станциям. Легкость в освоении, относительно небольшие требования к аппаратному обеспечению и поистине удивительные возможности таких систем обеспечили им быстрое распространение и большую популярность. Кроме того, развитие графических библиотек существенно способствовало популяризации программирования 3D-приложений, что еще более ускорило развитие и распространение трехмерной графики. В области дизайна и анимации вместе с производителями таких известных программ, как 3ds Max, Maya, SOFTIMAGE/XSI, LightWave 3D, на рынке появляются компании, занимающиеся разработкой узконаправленных специализированных модулей (плагинов) (Digimation, HABWare и пр.). В инженерном 3D-моделировании у «тяжелых» САПР-пакетов (CATIA, Unigraphics, Pro/ENGINEER) инициативу перехватывают более «легкие» и простые в освоении 3D-пакеты нового поколения: SolidWorks, Solid Edge, Inventor.

Следом за дизайном трехмерная графика незаметно проникла и в инженерное проектирование. Исторически сложилось так, что сфера промышленного проектирования жестко ограничена требованиями стандартов, которые касаются лишь плоского черчения. По этой причине переход на трехмерное моделирование в машиностроительном или архитектурном проектировании не был безболезненным. Однако богатство возможностей по созданию моделей сложных форм, легкость в проектировании и планировке, намного лучшие возможности для выявления ошибок на этапе проектирования и, самое главное, более наглядное представление объекта проектирования сделали свое дело. С середины 1990-х годов трехмерная графика стала широко применяться в инженерии.

Львиную долю среди программных средств для автоматизации инженерного проектирования занимают графические CAD-системы (Computer Aided Design – полуавтоматическое компьютерное проектирование). Они служат для создания трехмерных моделей машиностроительных агрегатов, изделий, зданий и т. п., формирования и оформления комплекта чертежей вместе с полным набором конструкторской документации, необходимой для выпуска изделия или построения объекта.

Помимо лучшего визуального представления (по сравнению с плоским изображением), трехмерные модели очень удобно использовать в инженерных расчетах. Для этого существует другой класс инженерных систем проектирования – CAE-системы (Computer Aided Engineering – автоматизированные инженерные расчеты). Расчет на прочность, кинематика и динамика, проливаемость пресс-форм, аэродинамические и гидравлические расчеты, имитация краш-тестов и многое другое стало простым и доступным с появлением программ такого класса. Инженер-конструктор получает просто фантастический инструмент: трехмерное представление напряжений в изделии, объемное распределение температур, пространственное моделирование потоков газов, смесей и жидкостей. И все это просто и наглядно – никаких «трехэтажных» формул, плоских графиков, диаграмм или приблизительных вычислений! Кроме того, любая трехмерная модель всегда точнее описывает объект, чем самое подробное двухмерное изображение. Да и формирование набора чертежей по построенной модели отнимет у вас не более двух-трех минут в любой современной CAD-системе (как это сделать в КОМПАС, было рассказано в гл. 2).

В этой главе речь пойдет о трехмерном твердотельном моделировании в системе КОМПАС-3D V10. Как и предыдущая, данная глава начнется с рассмотрения команд для работы в трехмерном редакторе КОМПАС-3D и приведения небольших и не очень сложных примеров, которые помогут вам освоиться в среде моделирования (если она еще не знакома вам). В завершении главы, когда вы уже освоите базовые принципы проектирования, будут приведены практические примеры. Мы рассмотрим разработку трехмерной модели знакомого вам одноступенчатого цилиндрического редуктора, а также некоторые необычные примеры разработок 3D-моделей с применением инструментария КОМПАС-3D из моей практики.

Твердотельное моделирование в КОМПАС-3D

Моделирование – сложный процесс, результатом которого является законченная трехмерная сцена (модель объекта) в памяти компьютера. Моделирование состоит из создания отдельных объектов сцены с их последующим размещением в пространстве. Для выполнения трехмерных моделей объектов существует множество подходов. Рассмотрим основные из них, предлагаемые в наиболее успешных на сегодня программах 3D-графики:

• создание твердых тел с помощью булевых операций – путем добавления, вычитания или пересечения материала моделей. Этот подход является главным в инженерных графических системах;

• формирование сложных полигональных поверхностей, так называемых мешей (от англ. mesh – сетка), путем полигонального или NURBS-моделирования;

• применение модификаторов геометрии (используются в основном в дизайнерских системах моделирования). Модификатором называется действие, назначаемое объекту, в результате чего свойства объекта и его внешний вид изменяются. Модификатором может быть вытягивание, изгиб, скручивание и т. п.

КОМПАС-3D – это система твердотельного моделирования. Это значит, что все ее операции по созданию и редактированию трехмерных моделей предназначены только для работы с твердыми телами.

Твердое тело – область трехмерного пространства, состоящая из однородного материала и ограниченная замкнутой поверхностью, которая сформирована из одной или нескольких стыкующихся граней. Любое твердое тело состоит из базовых трехмерных элементов: граней, ребер и вершин (рис. 3.1).

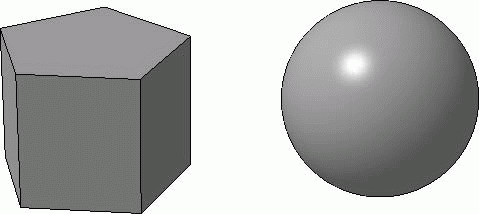

Рис. 3.1. Твердые тела: призма (состоит из семи граней) и шар (из одной грани)

Грань – гладкая (не обязательно плоская) часть поверхности детали, ограниченная замкнутым контуром из ребер. Частный случай – шарообразные твердые тела и тела вращения с гладким профилем, состоящие из единой грани, которая, соответственно, не имеет ребер.

Ребро – пространственная кривая произвольной конфигурации, полученная на пересечении двух граней.

Вершина – точка в трехмерном пространстве. Для твердого тела это может быть одна из точек на конце ребра.

Твердые тела в системе КОМПАС-3D создаются путем выполнения булевых операций над отдельными объемными элементами детали (призмами, телами вращения и т. д.). Другими словами, процесс построения состоит из последовательного добавления и (или) удаления материала детали. Контур формы добавляемого или удаляемого слоя материала определяется плоской фигурой, называемой эскизом, а сама форма создается путем перемещения этого эскиза в пространстве (вращение вокруг оси, выдавливание перпендикулярно плоскости эскиза, перемещение по траектории и пр.). В общем случае любое изменение формы детали (твердого тела) называется трехмерной формообразующей операцией, или просто операцией.

Формировать твердотельные модели в КОМПАС-3D можно в двух типах документов: КОМПАС-Деталь и КОМПАС-Сборка. В отличие от графических документов (чертеж и фрагмент), оба типа трехмерных документов равноценны, среди них нет главного или вспомогательного.

Документ Деталь предназначен для создания с помощью формообразующих операций и хранения модели целостного объекта (чаще всего какого-либо простого изделия, отдельной детали, компонента). Хотя, как было отмечено в гл. 1, вовсе не обязательно, чтобы модель в документе КОМПАС-Деталь отвечала реальной единичной детали на производстве. Например, никто не мешает представить вам в качестве единой детали трехмерную модель подшипника (в действительности состоящего из нескольких деталей), если вам так удобнее использовать его в сборках, параметризировать или редактировать.

В документе Сборка собираются в единый агрегат смоделированные и сохраненные ранее детали: вы сначала размещаете их в пространстве, сопрягаете вместе и фиксируете. Более того, в десятой версии программы функционал по наполнению сборок заметно расширился: теперь вы можете создавать прямо в сборке тела, которые будут принадлежать сугубо сборке (храниться в файле сборки, а не в отдельном файле детали или библиотеке стандартных элементов). Грубо говоря, начиная с десятой версии приложения сборка стала чем-то наподобие документа-детали, в который можно вставлять другие детали из несвязанных документов.

Необходимо также отметить, что в ранних версиях КОМПАС-3D при создании детали существовало жесткое ограничение: в документе КОМПАС-Деталь может быть выполнено только одно твердое тело. Вся геометрия построенной модели детали основывалась на одной базовой формообразующей операции (например, операции вращения или выдавливания), называемой основанием детали. Перед началом формирования 3D-модели, чтобы получить нормальную модель, всегда нужно было выбрать какой-либо элемент в реальном объекте, который бы служил базой для всех построений. Это связано с тем, что все последующие формообразующие операции отталкивались от основания детали, как бы нанизывались на него, и не могли выполняться отдельно. При неудачном выборе базового элемента последующие доработка и редактирование модели оказывались иногда очень затруднительными.

Начиная с КОМПАС-3D V8 Plus это ограничение снято. Теперь в детали, как и в сборке, можно создавать несколько не связанных друг с другом твердых тел (в сборке именно создавать, вставлять и ранее можно было сколько угодно). Такой подход получил название многотельного моделирования. Оно значительно упрощает разработку сложных деталей, снимая ограничения на создание моделей, которые раньше можно было получить лишь в режиме редактирования детали в сборке. Это значит, что булевы операции, которые до этого выполнялись только в сборке, теперь доступны при создании детали.

Многотельность также позволяет создавать модель «с разных сторон». Конструктору теперь необязательно отталкиваться от одной базовой операции в детали или элементов, привязанных к ней (что было не всегда оправдано с точки зрения удобства моделирования и последующего редактирования модели). Сейчас можно формировать модель, начиная с любой ее части, создавая сначала сколь угодно много отдельных тел, свободно размещенных в пространстве, и постепенно объединяя их по мере проектирования (рис. 3.2).

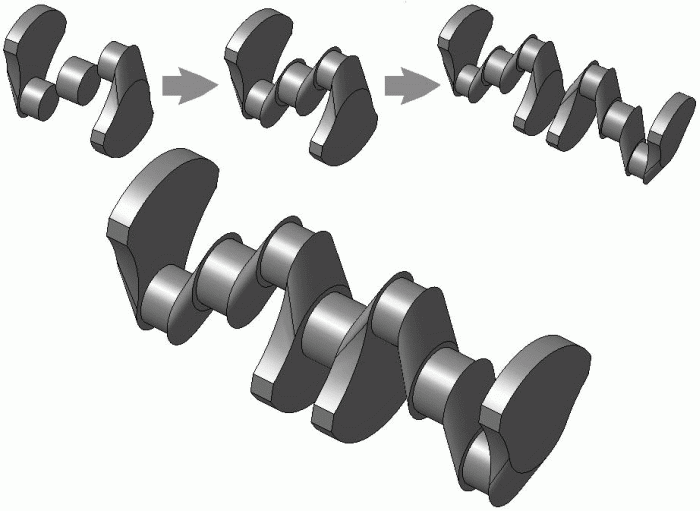

Рис. 3.2. Коленчатый вал: пример многотельного моделирования

При выполнении большинства операций в детали в связи с появлением многотельности добавился выбор нескольких вариантов (режимов) построения:

• при вырезании (удалении материала):

· вычитание элемента – удаление материала детали происходит внутри замкнутой поверхности, сформированной по заданному эскизу и типу операции (выдавливание, вращение и т. д.);

· пересечение элементов – удаление материала детали, находящегося снаружи поверхности, которая сформирована в результате операции;

• при «приклеивании» (добавлении материала):

· новое тело – добавляемый трехмерный элемент формирует в детали новое твердое тело, независимо от того, пересекается он с уже существующими телами или нет. Если создаваемый элемент не имеет пересечений или касаний с существующей геометрией детали, то эта функция включается автоматически;

· объединение – добавляемый элемент соединяется с твердым телом, с которым он пересекается;

· автообъединение – при этом система автоматически объединяет в одно тело существующий и новый элементы, если они пересекаются, или формирует новое тело, если они не пересекаются.

Результат формообразующей операции выбирается на вкладке Вырезание панели свойств при удалении или Результат операции – при добавлении материала (рис. 3.3).

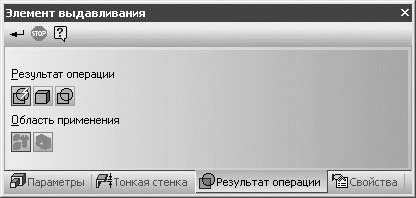

Рис. 3.3. Выбор результата операции при добавлении материала

Очень важное понятие при многотельном моделировании – область применения операции. Представьте себе ситуацию, когда вследствие выполнения той или иной команды создаваемый элемент пересекает несколько твердых тел в модели. Какие действия предпримет система и какой результат будет у этой операции? Чтобы пользователь мог дать конкретный ответ на эти вопросы, и была реализована область применения операции. Например, если элемент выдавливания пересекает два (или более) тела, вы можете указать, с каким из этих тел объединять добавляемый элемент, объединять ли вообще или же формировать изо всех пересекающихся объектов одно твердое тело. Точно так же и при вырезании: настроив область применения операции, вы укажете, какие тела нужно «резать» (удалять часть их материала), а какие оставить нетронутыми. Другими словами, область применения операции – это набор тел, на которые распространяется действие текущей операции. Данный набор формируется простым указанием тел в окне представления модели после нажатия кнопки Ручное указание тел

на панели свойств.

Примечание

При добавлении материала к детали настраивать область применения операции можно только в режиме объединения (это естественно, так как в противном случае создается набор отдельных тел). Для операций удаления материала задать область применения операции можно всегда (конечно, если формообразующий элемент операции пересекается с другими телами модели).

Количество тел в текущей детали отображается в дереве построения в скобках справа от названия детали (рис. 3.4). При структурном отображении состава модели в дереве построения формообразующие операции, относящиеся к разным телам, показываются в отдельных группах.

Рис. 3.4. Количество тел в детали

Однако, наряду со многими преимуществами многотельного моделирования, способы получения нескольких тел в модели ограничены следующим.

• Каждое тело в модели детали должно быть неразрывным, из чего следует, что не допускается выполнение таких формообразующих операций, которые разделяют одно или несколько тел на части. Например, нельзя с помощью операции вырезания (или какой-либо другой) разбить тело на несколько нестыкующихся частей. Если вы точно знаете, что в вашей детали будет несколько разрозненных частей, необходимо сразу создавать их как отдельные тела.

• Нельзя перемещать тела в модели (как, например, детали в сборке), кроме как изменяя положения их эскизов.

• Невозможно копировать тела с помощью команд создания массивов. Тело, полученное в результате булевой операции или операции Зеркально отразить тело, также нельзя использовать в массивах. Более того, любые элементы тела, участвовавшего в булевой операции, также не получится размножить.

• При применении массивов в деталях с несколькими твердыми телами копируемые элементы (приклеенные или вырезанные) размещаются на том же теле, что и исходный элемент.

• При наличии пересекающихся, но разных тел в одной детали ассоциативные чертежи могут быть неправильно построены.

Формообразующие операции (построение деталей)

Мы уже выяснили, что КОМПАС – система твердотельного моделирования и что большинство операций по созданию моделей в ней основываются на эскизах (исключение составляют операции по созданию фаски, скругления, оболочки и т. п.). Эскиз – это обычное двухмерное изображение, размещенное на плоскости в трехмерном пространстве. В эскизе могут присутствовать любые графические элементы (примитивы), за исключением элементов оформления (обозначений) конструкторского чертежа и штриховки. Эскизом может быть как замкнутый контур или несколько контуров, так и произвольная кривая. Каждая трехмерная операция предъявляет свои требования к эскизу (например, эскиз для операции выдавливания не должен иметь самопересечений и т. п.). Об этих требованиях будет рассказываться при рассмотрении каждой отдельной команды. В дальнейшем нам постоянно придется создавать эскизы, поэтому считаю необходимым подробно описать порядок выполнения эскиза, чтобы больше не возвращаться к этому вопросу.

Последовательность построения эскиза для формообразующей операции такова.

1. Выделите в дереве построения или в окне документа плоскость, на которой планируете разместить эскиз (плоскость может быть стандартной или вспомогательной). Если в модели уже есть какое-либо тело (или тела), вы можете в качестве опорной плоскости эскиза использовать любую из его плоских граней. Выделить плоскую грань можно только в окне представления документа.

2. Нажмите кнопку Эскиз

на панели инструментов Текущее состояние. Модель плавно изменит ориентацию таким образом, чтобы выбранная вами плоскость разместилась параллельно экрану (то есть по нормали к линии взгляда).

Внимание!

Возможность автоматического изменения ориентации модели при запуске команды создания эскиза появилась только в КОМПАС-3D V8. Это, конечно, маловероятно, но если у вас установлена более ранняя версия, то после нажатия кнопки Эскиз модель не сдвинется с места. В таком случае перед каждым созданием эскиза для операции вам необходимо будет вручную устанавливать ориентацию модели нормально к плоскости эскиза. Для этого выделите плоскость и воспользуйтесь командой Нормально к

которая находится в раскрывающемся меню кнопки Ориентация

на панели инструментов Вид.

3. После запуска процесса создания эскиза компактная панель изменит свой вид (см. рис. 1.38). На ней будут расположены панели инструментов, свойственные как трехмерным, так и графическим документам системы КОМПАС-3D. Пользуясь командами для двухмерных построений, создайте изображение в эскизе. Для завершения создания или редактирования эскиза отожмите кнопку Эскиз. Компактная панель при этом восстановит свой прежний вид, а модель примет ту же ориентацию в пространстве, которая была до построения эскиза.

4. Эскиз останется выделенным в окне документа (подсвечен зеленым цветом), поэтому вы сразу можете вызывать нужную команду и создавать или вносить изменения в геометрию модели.

Примечание

Можно запустить формирование трехмерной формообразующей операции, не выходя из режима построения эскиза. Для этого необходимо всего лишь вызвать нужную команду с компактной панели (или с помощью команды меню). Система самостоятельно завершит редактирование эскиза и запустит соответствующую команду, основываясь на текущем эскизе.

Все трехмерные операции в КОМПАС-3D делятся на основные (то есть собственно формообразующие) и дополнительные. Основные операции включают команды для добавления и удаления материала детали, булевы операции, команду создания листового тела, а также команду Деталь-заготовка. Дополнительные операции представляют собой команды для реализации тех или иных конструкторских элементов на теле детали (фаски, скругления, отверстия, уклона, ребра жесткости и т. д.). В отдельную группу можно отнести команды построения массивов трехмерных элементов как в детали, так и в сборке. Есть также некоторые специфические команды, доступные только для сборки.

В соответствии с изложенной классификацией мы будем дальше рассматривать инструменты трехмерного редактора КОМПАС-3D.

Существует четыре основных подхода к формированию трехмерных формообразующих элементов в твердотельном моделировании. Эти подходы практически идентичны во всех современных системах твердотельного 3D-моделирования (есть, конечно, небольшие различия в их программной реализации, но суть остается той же). Рассмотрим их.

• Выдавливание. Форма трехмерного элемента образуется путем смещения эскиза операции (рис. 3.5, а) строго по нормали к его плоскости (рис. 3.5, б). Во время выдавливания можно задать уклон внутрь или наружу (рис. 3.5, в и г). Контур эскиза выдавливания не должен иметь самопересечений. Эскизом могут быть: один замкнутый контур, один незамкнутый контур или несколько замкнутых контуров (они не должны пересекаться между собой). Если вы формируете основание твердого тела выдавливанием и используете в эскизе несколько замкнутых контуров, то все эти контуры должны размещаться внутри одного габаритного контура, иначе вы не сможете выполнить операцию. При вырезании или добавлении материала выдавливанием замкнутые контуры могут размещаться произвольно.

Рис. 3.5. Выдавливание: эскиз (а), сформированный трехмерный элемент (б), уклон внутрь (в) и уклон наружу (г)

• Вращение. Формообразующий элемент является результатом вращения эскиза (рис. 3.6, а) в пространстве вокруг произвольной оси (рис. 3.6, б). Вращение может происходить на угол 360° или меньше (рис. 3.6, в). Обратите внимание, ось вращения ни в коем случае не должна пересекать изображение эскиза!

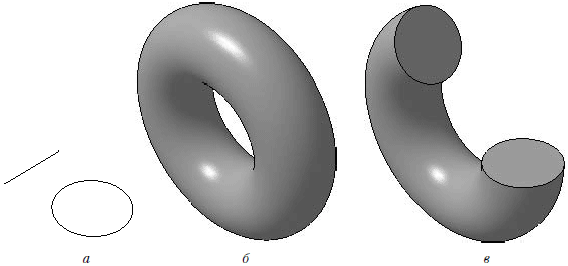

Рис. 3.6. Вращение: эскиз (а), полное вращение (б), вращение на угол меньше 360° (в)

Если контур в эскизе незамкнут, то создание тела вращения возможно в двух различных режимах: сфероид или тороид (переключение производится с помощью одноименных кнопок панели свойств). При построении сфероида конечные точки контура соединяются с осью вращения отрезками, перпендикулярными к оси, а в результате вращения получается сплошное тело. В режиме тороида перпендикулярные отрезки не создаются, а построенный трехмерный элемент принимает вид тонкостенного тела с отверстием вдоль оси вращения.

• Кинематическая операция. Поверхность элемента формируется в результате перемещения эскиза операции вдоль произвольной трехмерной кривой (рис. 3.7). Эскиз должен содержать обязательно замкнутый контур, а траектория перемещения – брать начало в плоскости эскиза. Разумеется, траектория должна не иметь разрывов.

Рис. 3.7. Кинематическая операция: эскиз и траектория операции (а), трехмерный элемент (б)

• Операция по сечениям. Трехмерный элемент создается по нескольким сечениям-эскизам (рис. 3.8). Эскизов может быть сколько угодно, и они могут быть размещены в произвольно ориентированных плоскостях. Эскизы должны быть замкнутыми контурами или незамкнутыми кривыми. В последнем эскизе может размещаться точка.

Рис. 3.8. Операция по сечениям: набор эскизов в пространстве (а), сформированный трехмерный элемент (б)

Перечисленных четырех способов обычно хватает для формирования сколь угодно сложных форм неорганического мира. Иногда, правда, бывает значительно легче сформировать объект, используя другие методы моделирования в других графических системах (речь идет о полигональном или NURBS-моделировании). Однако в 90 % случаев твердотельного инструментария достаточно для построения неживых объектов.

Все команды для построения и редактирования детали расположены на панели инструментов Редактирование детали (рис. 3.9). Для перехода к этой панели щелкните на одноименной кнопке компактной панели (разумеется, активным должен быть документ КОМПАС-Деталь).

Рис. 3.9. Панель инструментов Редактирование детали

Подобно прочим панелям инструментов, панель Редактирование детали содержит как одиночные кнопки, так и группы кнопок.

Первой идет группа кнопок, позволяющих добавить материал детали (или создать основание). В нее входят следующие команды:

Операция выдавливания;

Операция вращения;

Кинематическая операция;

Операция по сечениям.

Как видите, все эти команды отвечают определенному способу построения формы твердого тела, которые были описаны выше. Как правило, с одной из этих команд начинается построение твердого тела (хоть наличие единого основания для всей детали необязательно, но для конкретного твердого тела в модели оно, конечно, должно быть).

После создания любой формообразующей операции в дереве построения добавляется новый узел со значком выполненной операции и с ее названием, а в подчиненной ветке этого узла содержится перечень эскизов, используемых в операции (рис. 3.10). Названия всех операций по умолчанию совпадают с названиями их команд, кроме того, после двоеточия к названию добавляется порядковый номер операции (операции каждого типа имеют свою нумерацию). Вы можете настроить на панели свойств имя, отображаемое в дереве, до завершения создания операции или прямо в дереве построения после того, как формообразующий элемент или эскиз создан.

Рис. 3.10. Отображение последовательности операций в дереве построения модели

Еще одной операцией, с которой нередко начинается построение детали, является Деталь-заготовка

(ее кнопка следует сразу за группой команд добавления материала). Эта команда позволяет использовать в качестве заготовки другую, ранее построенную и сохраненную деталь. После вставки детали-заготовки в новый документ вы можете продолжить построение или редактировать заготовку так же, как если бы создали основание, например, при помощи обычной операции выдавливания. Заготовка может вставляться как самостоятельный объект (кнопка Вставка без истории на панели свойств) или с поддержкой связи с файлом источником (Вставка внешней ссылкой). Во втором случае все изменения в детали-образце будут переноситься в файл на вставленную заготовку. При установленном флажке Зеркальная деталь на панели свойств деталь-заготовка будет вставлена в документ в зеркальном отображении. Кнопка Деталь-заготовка доступна, только если в детали не создано еще ни одного объекта.

За командой вставки заготовки идет группа команд удаления материала детали (команды вырезания):

Вырезать выдавливанием;

Вырезать вращением;

Вырезать кинематически;

Вырезать по сечениям.

Как и команды добавления материала, они реализуют четыре основных способа формирования геометрии твердотельных моделей. Требования к эскизам этих операций такие же, как и для добавления материала. Единственное отличие – все эти команды неактивны, если в детали нет хотя бы одной операции добавления материала (это логично – вырезать можно только из чего-то уже построенного).

Группа команд для вырезания присутствует также и в документе КОМПАС-Сборка. В сборке с их помощью можно делать сквозные вырезы, проходящие через несколько деталей сразу. Изменение в геометрии каждой из деталей в сам документ (файл) детали не передается.

Важной особенностью всех команд добавления и вырезания является возможность формирования не только сплошных трехмерных элементов, но и так называемой тонкой стенки (рис. 3.11).

Рис. 3.11. Результат операции выдавливания в режиме построения тонкой стенки

Настройка параметров тонкой стенки осуществляется на вкладке Тонкая стенка панели свойств при выполнении любой из команд добавления или удаления материала. Раскрывающийся список Тип построения тонкой стенки содержит следующие варианты:

Нет – формообразующий элемент создается сплошным (нет тонкой стенки);

Наружу – тонкая стенка строится наружу от контура эскиза операции;
