Традиционный

Представленный образец витража достаточно прост сам по себе, однако отличается изысканностью. Несмотря на то что в нем присутствует довольно-таки банальная линейная структура фона, реализованного на полотне соединенными свинцовыми протяжками кусочками стекла, центральное изображение проработано достаточно тщательно, к тому же украшено гризайлью. Не стоит прельщаться сложными композициями – сложность еще не означает эффектность, красоту и изысканность.

В изготовлении использовано кафедральное стекло зеленого и желтого цветов. Центр композиции выделяется именно потому, что предпочтение отдано светлым тонам. Простота конструкции витража намеренная, чтобы не отвлекать внимание от ключевого центрального образа. Центральная часть скомбинирована таким образом, чтобы сначала дать возможность оценить то, как она будет выглядеть в «обществе» остальных элементов композиции. Оформление гризайлью осуществляется уже потом (о технике гризайли речь пойдет в конце главы). Далее центральную часть устанавливают в свинцовые протяжки наряду с остальными стеклянными фрагментами. Размеры элементов витража не должны быть слишком маленькими, иначе могут возникнуть проблемы с их закреплением в свинцовом каркасе.

С помощью ножниц с 3 рабочими кромками в традиционной технике вырезают шаблоны из картона. Они отличаются тем, что по их периметру удаляют тонкую полоску шириной около 2,2 мм, подправляя тем самым размеры шаблона. Зазоры между кусочками стекла заполняют свинцовыми протяжками.

Для их закрепления по линиям спайки на рабочем столе понадобится 2-сторонний скотч. Устройство для раскатывания свинцапотребуется для распрямления очень тонких свинцовых протяжек, а в обращении с ними требуется повышенная осторожность.

Подковные гвоздимогут быть полезны тем, что меньше всех остальных крепежей повреждают свинцовые детали витражной конструкции, да и удалить их при необходимости очень легко.

Молоток с резиновым бойкомпонадобится для забивания гвоздей и распрямления профиля. Желательно, чтобы инструмент при этом не был слишком тяжелым и его было удобно держать в руке.

Фальцовочный нож,изготовленный из прочного нейлонового материала, при создании витражей применяют для распрямления и раскрывания протяжек – в этом случае в них будет легче вставлять стеклянные элементы.

Нож для протяжекиспользуют для резки свинцовых деталей.

Медная лента для армированияпредставляет собой полоску толщиной 3 мм и шириной 8 мм, которую прикрепляют по контуру композиции, увеличивая прочность витражного изделия.

Паяльник для протяжекнастраивается таким образом, чтобы нагрев происходил до определенной и постоянной температуры. Подставка для паяльника пригодится для обеспечения безопасности, поскольку поможет избежать ожога.

Перчаткинужны в 1-ю очередь для того, чтобы процесс обработки стекла был безопасным.

Металлический шпательпредназначен для накладывания цемента в свинцовые протяжки. Щеткой из сорго(подойдет и из любого подходящего материала) очищают витраж от грязи, мусора.

Рабочий стол с ограничительными планками,изготовленный из многослойного дерева, не деформируется от влажности и пригоден для того, чтобы на нем можно было работать с гвоздями.

В свинцовые протяжкис поперечным U-и Н-образным сечением вставляют и закрепляют вырезанные по шаблону кусочки стекла, которые после этого можно скрепить друг с другом. Протяжки представляют собой планки длиной до 2,5 м. U-образные используют для окантовки витража, а H-образные, как правило, размещают внутри конструкции при предварительной сборке отдельных стеклянных элементов.

Цемент для витражей, изготовленный по специальному рецепту, не потребует никаких дополнительных добавок. Этот состав застывает, плотно заделывая профили, но не теряя своей пластичности, поэтому конструкция сохраняет некоторую гибкость. Температура воздуха влияет на время окончательного высыхания цемента, но для очищения от него поверхности не рекомендуется ждать.

В качестве очистителя свинцовых деталей пригодятся древесные опилки, применяемые во время чистовой отделки для обработки паяных швов и поверхностей, покрытых патиной, чтобы они становились блестящими.

Использовать вместо указанных инструментов и материалов какие-то другие можно только при наличии достаточного опыта в подобных делах, в противном случае лучше придерживаться рекомендаций.

Не следует заливать всю конструкцию оловом – оно должен быть только в точках пересечения протяжек. Также обязательно нужно тщательно вымыть руки после работы со свинцом.

Отдыхать после пайки долго не стоит, так как, чем меньше времени пройдет до патинирования, тем лучше.

Витраж «Утренний свет»

Вам потребуется

Кафедральное стекло зеленого и желтого цветов, ножницы с 3 рабочими кромками, 2-сторонний скотч, устройство для раскатывания свинца, подковные гвозди, молоток с резиновым бойком, фальцовочный нож, нож для протяжек, паяльник, подставка для паяльника, перчатки, металлический шпатель, щетка из сорго, рабочий стол с ограничительными планками, свинцовые протяжки, цемент, припой, флюс, обычная кисточка, черная патина, древесные опилки, воск, бумага для эскиза, карандаш, картон для шаблона, черный фломастер, хлопчатобумажная салфетка.

Ход работы

Сделать эскиз работы в натуральную величину. Пронумеровать каждый ограниченный фрагмент рисунка, и, используя копировальную бумагу и черный фломастер, перенести линии и нумерацию на кусок гладкого картона для получения изображения в натуральную величину, следя за тем, чтобы скопированные линии были максимально четкими и соответствовали линиям рисунка на бумаге. Отметить цвета фрагментов.

Взять ножницы с прямыми кромками и обрезать картонный лист по внешней стороне контурной линии. Ножницами с 3 рабочими кромками (благодаря им остается зазор для свинцовых прожилок) вырезать отдельные пронумерованные элементы на картонном эскизе. По контуру отрезать полоску картона шириной 2,2 мм, чтобы несколько уменьшить размеры фрагментов. Установить инструмент так, чтобы лезвие с 1 рабочей поверхностью находилось сверху, и резать непосредственно по линии контура изображения. Полоску с краю также обрезать для резервирования места под протяжки.

Следуя по предполагаемым паяным швам согласно нумерации, вырезать картонные детали, состыковать их на горизонтальной плоскости в таком виде, который будет иметь готовый витраж, используя при этом плоскость большего размера, чем у витража. Сформировать картонную композицию, на которой при последующих работах отдельные картонные элементы предстоит заместить стеклянными фрагментами.

На столешнице, обычно используемой в качестве плоскости, для ограничения витража в ходе предварительной сборки сверху с 2 смежных краев разместить 2 деревянные планки под прямым углом друг к другу.

С двух верхних смежных сторон шаблона, ориентируясь на то, как будет идти паечный шов, ножницами обрезать кромки. Чтобы в ходе работы рисунок не сместился, прилепить двусторонний скотч к 4 углам с обратной стороны эскиза. Закрепить его на столешнице так, чтобы обрезанные кромки соответствовали планкам.

По мере накопления отдельных стеклянных элементов, которыми заменяют картонные детали, раскладывать их на шаблоне по траектории планируемого паечного шва. При этом обращать пристальное внимание на совпадение нумерации и контуров вырезанного по лекалам стекла с отведенным ему свободным местом. Если имеются неточности, подкорректировать фрагменты шлифовкой или изготовить новый элемент.

Стеклянные детали тщательно отшлифовать, чтобы впоследствии случайно не порезаться. Следить за тем, чтобы уложенные в общую композицию детали не подходили друг к другу вплотную, иначе не останется зазора для свинцовых протяжек.

Выполнить общее оформление композиции свинцовыми протяжками. Для чего взять деталь с U-образным сечением той же длины, что длинная сторона витража, совместить ее с планкой. Уточнив размер, ножом для протяжек сделать небольшую насечку. Потом надежно прижать к поверхности столешницы, чтобы протяжка не двигалась. Использовать фальцовочный нож и, держа его перпендикулярно столу, аккуратно, но уверенно отрезать лишнюю часть протяжки (рис. 18).

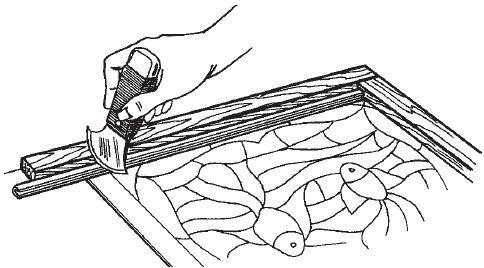

Рисунок 18. Отрезание протяжки (традиционный)

В случае искривления протяжки (загибания стенок) положить ее на стол стенками вверх, вставить фальцовочный нож между ними и аккуратно протащить по желобку, отгибая стенки (рис. 19).

Рисунок 19. Выпрямление стенок протяжки (традиционный)

Перед тем как прикрепить протяжку к столешнице, прислонить ее к планке и пройти фальцовочным ножом в желобке. Потом как можно тщательнее прижать протяжку к планке, чтобы она не отходила от нее по всей своей длине. Зафиксировать ее в новом положении с помощью нескольких гвоздей, прибивая их вплотную к стенкам детали. На смежной короткой стороне столешницы по контуру витража также приставить протяжку необходимой длины, ее торец подвести к стенке закрепленной ранее протяжки, но именно впритык, а не накладывая на нее. Вторую протяжку прижать к планке вбитыми гвоздями (рис. 20).

Рисунок 20. Прикрепление протяжки (традиционный)

Прежде чем раскладывать стеклянные куски конструкции, определиться с порядком размещения (какие номера будут укладываться первыми, какие – вторыми и т. д.). Причем делать все с таким расчетом, чтобы иметь возможность убрать их, следуя обратной последовательности. Выбрать схему разложения стеклянных фрагментов исходя из конкретной ситуации, потому что универсальных схем нет (рис. 21).

Рисунок 21. Последовательность разложения фрагментов (традиционный)

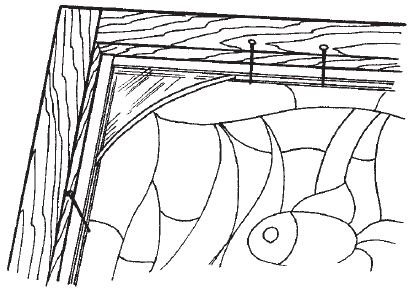

Перед прикреплением первых стеклянных элементов убрать гвозди, находящиеся близко к рабочей области, фальцовочным ножом подкорректировать стенки закрепленного профиля, после чего бережно вставить выбранный кусок стекла в угол (или в другое место, но лучше – в угол). Непременно «обездвижить» фрагмент с помощью нескольких гвоздей – тщательная фиксация очень важна, ведь последующие элементы можно укладывать только тогда, когда предыдущие надежно закреплены и не смещаются (рис. 22).

Рисунок 22. Вставка 1-го фрагмента (традиционный)

На этом этапе использовать протяжки другого сечения. Отрезать кусок длиной примерно 600 мм, 1 концом приставить к ограничительной планке, немного искривить профиль и сделать ножом насечку для обозначения угла обрезания протяжки.

Отделить ненужную часть, аккуратно, но уверенно надавливая ножом. Если стенки протяжки загнулись, выпрямить их фальцовочным ножом.

После всех этих операций стеклянную деталь осторожно вставить в получившийся полукруглый профиль.

Там, где округлый стеклянный фрагмент заканчивается, сделать насечку для еще 1 отделения протяжки. Отрезать ее, не доходя до отметки пары миллиметров, т. е. учитывая другую протяжку (рис. 23).

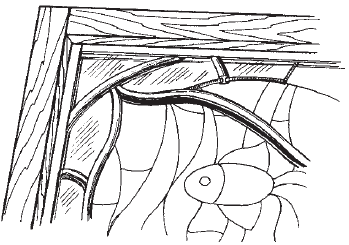

Рисунок 23. Отрезание 2-го профиля (традиционный)

В том же духе продолжить вставлять стеклянные фрагменты, из которых состоит витражная композиция (рис. 24).

Рисунок 24. Вставка фрагментов (традиционный)

Когда все стеклянные элементы окажутся на своих местах, завершить конструкцию с помощью контурных профилей, закрыв оставшиеся 2 стороны (подобно тому, с чего все начиналось).

Для чего отрезать протяжку с соответствующим сечением той же длины, что и длинная сторона изделия, выпрямить фальцовочным ножом имеющиеся искривления.

Решение об использовании витража в интерьере желательно принять как можно раньше (при ремонте). Выбирать витражную фирму, в которую планируется обратиться с заказом, нужно очень придирчиво, а потом познакомиться с ее работами, сообщить о пожеланиях и предпочтениях,

Убрать последние гвозди сначала на 1-й половине профиля, надеть его на оставшиеся голыми ребра крайних стекол, зафиксировать протяжку гвоздями снаружи; затем извлечь оставшиеся гвозди, держащие стекла, и надеть на них 2-ю половину профиля, также не забыв зафиксировать его гвоздями. То же самое предпринять по отношению к протяжке с оставшейся короткой стороны конструкции (рис. 25).

Рисунок 25. Закрытие витража (традиционный)

Получившийся витраж уплотнить и приступить к пайке. Несильно постучать по профилям молотком, акцентируя удары на выступающих местах, чтобы сделать контурную линию ровной. Не придавливать стенки протяжек к стеклу, поскольку иначе будет сложно извлечь цементный раствор (рис. 26).

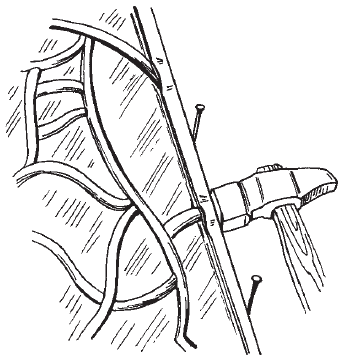

Рисунок 26. Уплотнение витража (традиционный)

Далее в точках пересечения протяжек нанести флюс. Наконечником горячего паяльника «зачерпнуть» немного припоя и распределить его там, где ранее был нанесен флюс.

Прикасаясь наконечником к обрабатываемой поверхности и слегка нажимая, вращательными движениями увеличивать область пайки, не допуская того, чтобы расплавленный припой растекался более, чем на несколько сантиметров от жала инструмента. Последовательно участками обработать всю поверхность витража (рис. 27).

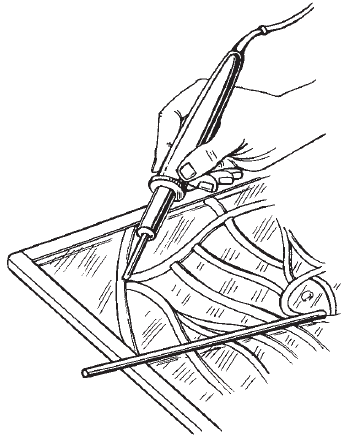

Рисунок 27. Пайка (традиционный)

Когда на лицевой стороне конструкции все будет пропаяно, убрать гвозди по периметру, перевернуть изделие и паять уже с другой стороны. При работе с паяльником не задерживаться длительное время в 1 месте, иначе на противоположной стороне витража могут появиться наплывы.

Выполнить заделку протяжек цементным раствором. Для чего освободить рабочий стол от всего лишнего и подготовить инструменты и материалы для цементирования. Надев перчатки, открыть емкость с раствором, специальным шпателем забрать его немного и приступить к обработке. Причем важно, чтобы цемент оказался под стенкой профиля.

Работать инструментом аккуратно, стараясь как можно реже задевать свинец. Бережно пройти сначала с 1 стороны стенки протяжки, потом – с другой. Таким образом отделать всю конструкцию (рис. 28).

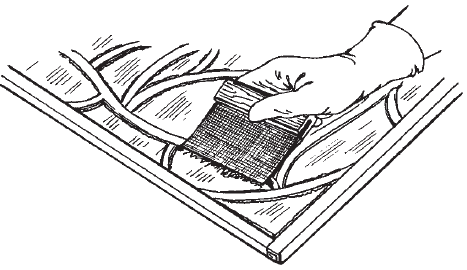

Рисунок 28. Нанесение раствора (традиционный)

После цементирования максимально загнуть к стеклу стенки профилей, заталкивая цемент внутрь них. Излишки раствора удалить с помощью ножа. Идеальной очистки выполнять не нужно, поскольку в этом помогут древесные опилки. Для чего распределить их по поверхности достаточно толстым слоем и растереть руками. Таким образом очистить поверхность витража от цемента и других веществ.

По возможности аналогичные действия выполнять сорговой щеткой. Пройтись ею по поверхности, совершая вращательные движения. Не нажимать и не махать слишком сильно, так как можно поцарапать мягкий свинец. Хлопчатобумажной салфеткой вытереть пыль. Чтобы удостовериться в отсутствии следов на стекле, посмотреть витраж на просвет.

Блестящими пайка и профили станут в том случае, если отполировать их патиной – несколько капель нанести на хлопчатобумажную салфетку и, слегка прижимая, протереть поверхности.

Дать жидкости просохнуть несколько минут, после чего натереть новой салфеткой.

При желании осуществить вощение конструкции. Для чего накапать на нее несколько капель воска, высушить в сухом месте на протяжении часа и чистой салфеткой интенсивно натереть изделие, получив в результате тонкую пленку, защищающую его от влаги и пыли (рис. 29).

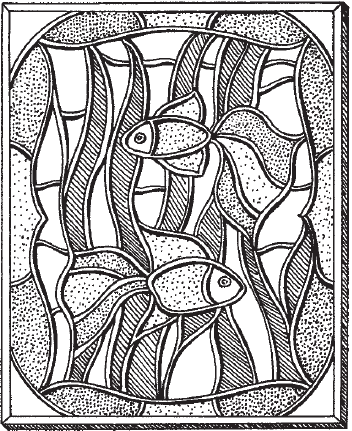

Рисунок 29. Готовое изделие (традиционный)

Витраж-коллаж

Для работы в данной технике понадобятся все те же ножницы с 3 режущими кромками,так как с их помощью не составит труда отрезать тонкую полоску шириной 1,5 мм. Для шлифовки кромки стекла под определенным углом потребуется дополнение к шлифовальной машине в виде головки с мелкозернистым алмазным напылением,а для защиты дыхательных путей от раздражения их слизистой оболочки – респиратор.

Замешивая полимерный раствор, предназначенный для использования с любым типом стекла и состоящий из прозрачной смолы и отвердителя (100: 45), работать нужно только в безопасных перчатках,сквозь которые вещество не попадет на кожу; поэтому о них следует подумать заранее. Потребуются также электронные весыдля измерения точной массы ингредиентов полимерного раствора, а для их смешивания – пластиковый контейнер с деревянной ложкой.

Стальной шпатель с деревянной рукояткойиспользуют для удаления излишков высохшего раствора.

Прозрачный 2-сторонний скотчнужен для крепления сдерживающих реек на стеклянном основании. Благодаря широкому скотчупредотвращается протекание через стеклянное основание полимерного раствора.

Твердый изолирующий воскпотребуется для изолирования верхней поверхности стекол от полимерного раствора. Воск для стекласделает поверхность их и паяного шва блестящей.

Толщина стеклянного основания витража зависит от его размеров: чем они больше, тем стекло толще. Например, в совсем маленьких витражных конструкциях (до 10 см) наименьшая толщина основания составляет 2 мм. При размерах витража до 40 см толщина основания достигает 3 мм и более.

Поскольку температурой воздуха определяется время застывания полимерного раствора, рекомендуется наносить его утром, чтобы иметь возможность весь день контролировать процесс затвердевания.

Витраж «Весенний»

Вам потребуется

Матовое стекло (любого вида), стеклорез, ножницы, головка шлифовальная с алмазным напылением, белый маркер, респиратор, перчатки, электронные весы, пластиковый контейнер, стальной шпатель, полимерный раствор, 2-сторонний скотч, широкий скотч, твердый изолирующий воск, воск для стекла, стеклянные рейки, бумага для эскиза, картон для шаблона, черный фломастер, хлопчатобумажная салфетка.

Ход работы

Выполнить эскиз и масштабировать его до реальных размеров будущего витража с прибавлением по 1 мм с каждой стороны, зарезервировав места под сдерживающие рейки на стекле для скрытия каркаса, удерживающего витражную конструкцию.

Осуществить масштабирование на кусок гладкого картона в пределах прозрачной рамки. В точности перенести линии и нумерацию. Непременно обозначить цвета и записать систему обозначения, а также отметить стрелками направления прожилок, если стекло матовое.

Вырезать шаблоны точно по центру линии. Затем по периметру каждого лекала отрезать тонкую полоску картона (шириной 1,5 мм), чтобы несколько уменьшить размеры шаблонов и стекол, которые будут вырезаны по ним.

Как и в предыдущих примерах, полученные отдельные картонные детали разложить в 1 плоскости в соответствии с рисунком, ориентируясь на то, как пройдут будущие паечные швы, а также на нумерацию. В «витраже» из картона детали постепенно заменить стеклянными элементами.

Картонные кусочки распределить по группам, чтобы в каждой находились прототипы стеклянных фрагментов 1 цвета и структуры. Прикладывать картонки к стеклу, отмечая направления прожилок последнего, если они имеются.

Белым маркером на стекле отразить контуры картонных шаблонов с порядковыми номерами. Далее приступать к резке стекла. Делать это предельно аккуратно, особенно при окончательной отделке, так как скрыть недостатки по краям не удастся ввиду отсутствия протяжек. Обработку выполнить шлифовальной головкой с мелкозернистым алмазным напылением.

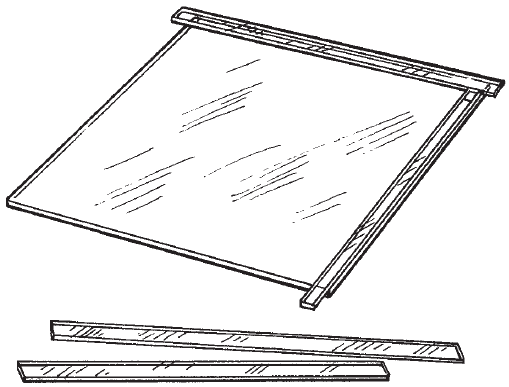

Подготовить основание из прозрачного стекла – размеры должны совпадать с размерами витража. По краям стеклянного основания наклеить слой прозрачного 2-стороннего скотча. Взять специально вырезанные 4 прозрачные ограничительные планки из стекла шириной 1 см (длина несколько больше, чем соответствующая сторона основания) и приставить на место так, чтобы торец упирался в сторону планки, причем 2-й торец будет выдаваться за основание, в связи с чем отрезать его. Прикрепляя планки, соблюдать повышенную точность (рис. 30).

Рисунок 30. Прикрепление планок (коллаж)

Стеклянное основание наложить на выполненный ранее в натуральную величину эскиз с рисунком, где указаны линии паечных швов и нумерация. Следить за тем, чтобы все изображение идеально вписывалось в пространство, ограниченное стеклянными планками (под планки на рисунке тоже выделено место по краям – похоже на окантовку).

Ориентируясь на видимый через прозрачное стекло эскиз, разложить вырезанные и отшлифованные стеклянные фрагменты. Удостовериться в том, что их размеры полностью соответствуют выделенным под них местам, а между ними имеются равномерные зазоры (рис. 31).

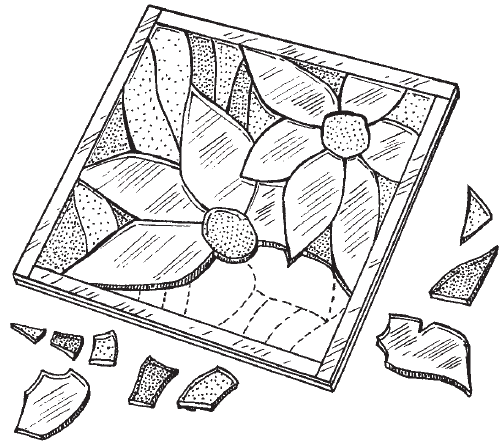

Рисунок 31. Раскладывание фрагментов на основании (коллаж)

Система обозначений различных оттенков матового стекла: «синяя нефть» (фон), зеленый средней интенсивности, цвет мха, розовый, светло-желтый, оранжевый, красный, голубой, коричневый, темносерый, черный.

После примерки убрать цветные стеклянные детали. В стороне выложить из фрагментов изображение, чтобы его легче было перенести на основание. Перевернуть основание с эскизом и прикрепить последний с помощью широкого скотча, прилепляя его по краям. Создать таким образом защиту от попадания полимерного раствора, который в жидком состоянии очень липкий, поэтому, если полимер окажется на стекле, его уже не отчистить. Для чего тщательно изолировать лицевые поверхности каждого фрагмента с помощью воска, забирая его пальцем и смазывая поверхности. Нанести его также на стеклянные ограничительные планки.

Приготовить полимерный раствор, действуя максимально быстро, поскольку смолы густеют и твердеют максимум через 20 мин. На весы поместить пустую и чистую емкость, положить в нее основной ингредиент смолы и добавить отвердитель (соблюдая пропорции, указанные производителем). Тщательно перемешать образовавшуюся субстанцию (не компоненты по отдельности, иначе появятся пузырьки). Аккуратно тонкой струйкой залить выбранный участок стеклянного основания и размазать рукой (в перчатке, естественно).

Внимательно наблюдая за тем, как раствор застывает и приобретает определенную твердость, взять металлический шпатель и соскоблить смолу со всей поверхности основания (с планок тоже).

Упорядоченно разложить стеклянные элементы витража на основании, прижимая их. Добавить раствор на другие участки и повторить знакомые действия вплоть до момента полного создания композиции.

После чего убрать клейкую ленту с обратной стороны основания и очистить поверхность от проникшей смолы. На хлопчатобумажную салфетку нанести несколько капель воска и протереть ею 2 стороны получившейся конструкции. Подождать, пока все подсохнет, и тщательно натереть сухой чистой салфеткой (рис. 32).

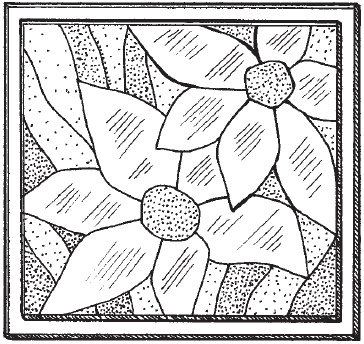

Рисунок 32. Готовое изделие (коллаж)
