Автомобили иностранного производства
Легковые автомобили
Willys МВ/Ford GPW
Армейский многоцелевой полноприводной автомобиль. Разработан в 1940 – 1941 годах американской фирмой Willys-Overland Inc. (г. Толедо, шт.Огайо) в рамках требований к легкому командирско-разведывательному автомобилю.

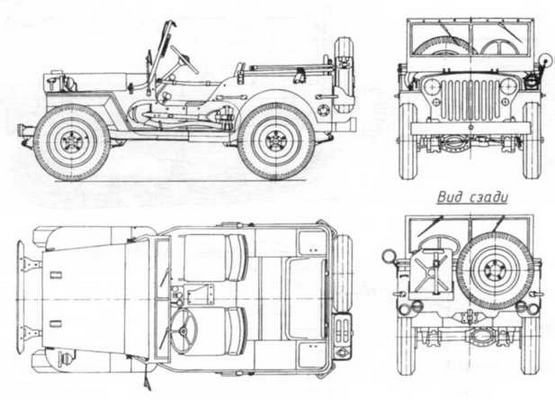

Willys МВ

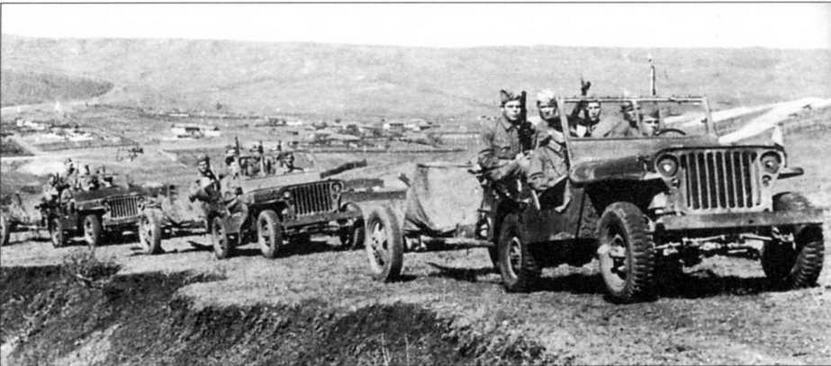

Автомобили «Виллис», буксирующие 45-мм противотанковые пушки с передками. 1-й Белорусский фронт, 1944 год
Модификации, поставляемые по ленд-лизу:

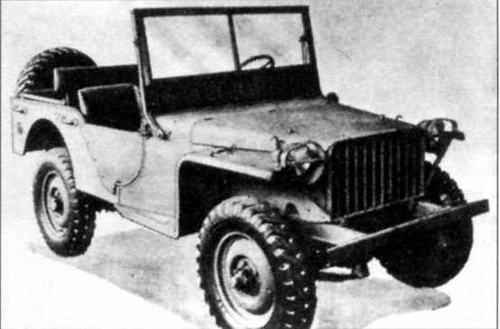

Willys МА – базовая серийная модель, выпущенная в 1941 году небольшой партией в 1500 экземпляров. Особенности конструкции: колесная формула 4x4, открытый цельнометаллический кузов с брезентовыми тентом и боковинами вместо дверей, четырехцилиндровый двигатель рабочим объемом 2199 см³, однодисковое сухое сцепление, трехступенчатая коробка передач, двухступенчатый демультипликатор, гипоидная главная передача, подвеска на продольных полуэллиптических рессорах с гидравлическими амортизаторами, гидравлические тормоза.
Willys МВ – модернизированный и самый массовый вариант, имевший несколько большие габариты и массу. До июля 1945 года изготовлено 361 349 автомобилей.
Ford GPW – вариант автомобиля Willys МВ, производившийся фирмой Ford Motor Со. Отличался формой и расположением ряда второстепенных деталей кузова. До июля 1945 года изготовлено 277 896 автомобилей.
Ford GPA – автомобиль-амфибия на базе Ford GPW. Все агрегаты скомпонованы в легком сварном водоизмещающем корпусе в виде плоскодонной лодки с нишами для колес. Изготовлено 12 778 автомобилей.
В Красную Армию «виллисы» поступали с лета 1942 года и сразу нашли широкое применение в первую очередь в качестве командирских машин и тягачей 45-мм противотанковых пушек.
Дивизион 1174-го истребительно– противотанкового полка на марше. Автомобили «Виллис» буксируют 45-мм пушки. Закавказский фронт, сентябрь 1942 года

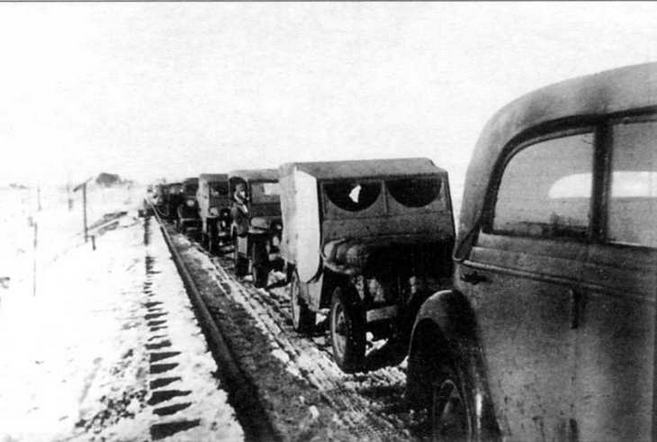

Суровый климат России заставлял водителей «виллисов» разными способами утеплять свои машины. На фото хорошо видны самодельные фанерные двери на одной из машин этой марки. 1943 год.
Слева: «Виллис» на улице Бухареста. 1944 год. Ветровое стекло машины откинуто на капот
В СССР «виллисы» чаще всего прибывали в полуразобранном состоянии в ящиках. Сборкой их в основном занимался один из заводов в Коломне. Всего до конца войны нам была поставлена 50 501 машина.
Автомобиль «Виллис» обладал большой скоростью движения; малыми габаритами, обеспечивавшими легкую маскировку; хорошими маневренностью благодаря малому радиусу поворота и приемистостью; удовлетворительной проходимостью. Применение автомобиля «Виллис» в боевых условиях показало, что как командирская и разведывательная машина он вполне отвечал своему назначению, но мало подходил в качестве артиллерийского тягача вследствие недостаточной мощности.

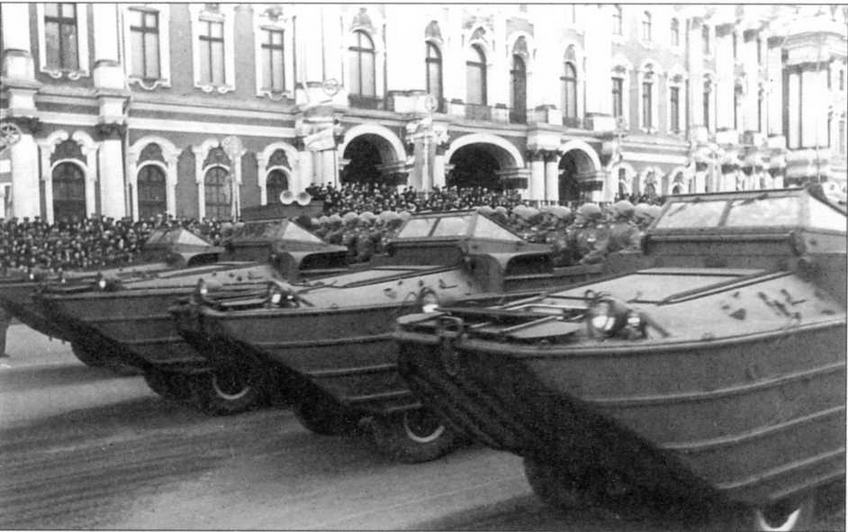

Амфибии Ford GPA (в Красной Армии их иногда называли «Форд-4») состояли на вооружении отдельных батальонов плавающих автомобилей и начиная с 1944 года с успехом использовались при форсировании водных преград.

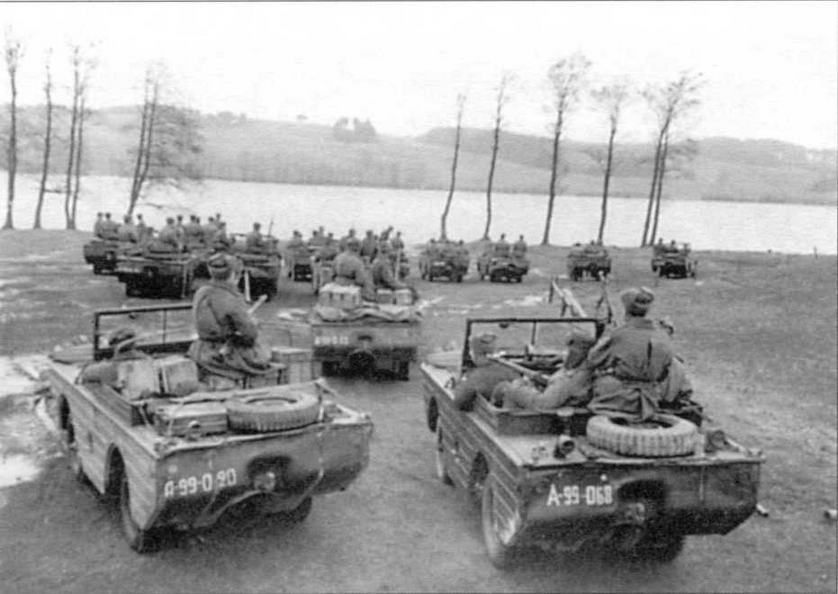

Подразделение плавающих автомобилей «Форд» GPA гвардии капитана П. Олейникова перед переправой. 2-й Белорусский фронт, 1945 год

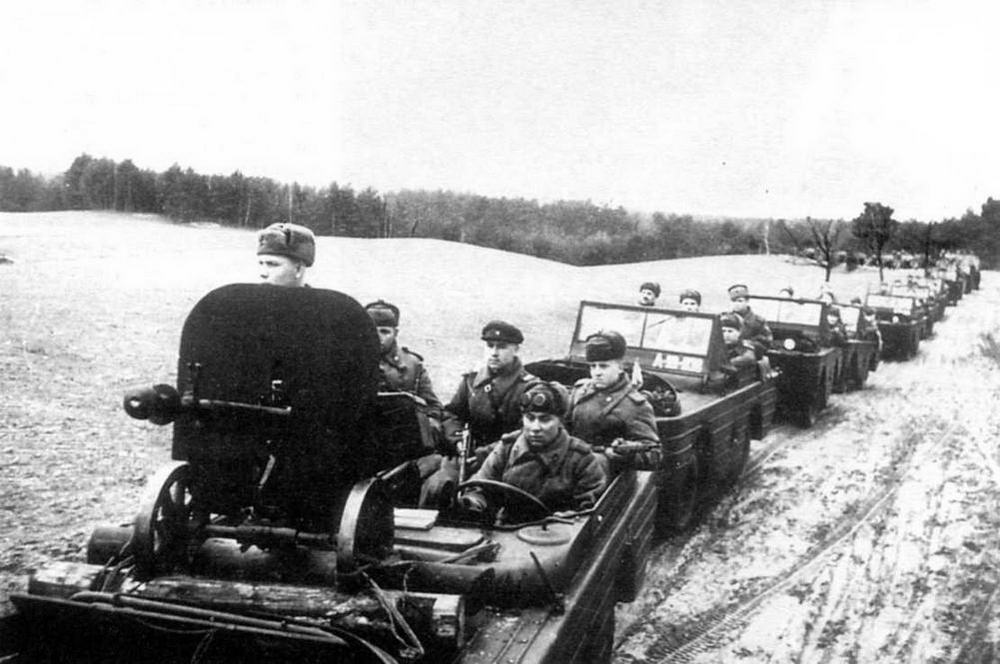

Подразделение плавающих автомобилей «Форд» GPA на марше. На капоте передней машины с помощью бревен и проволоки укреплен 12,7-мм пулемет ДШК на пехотном станке

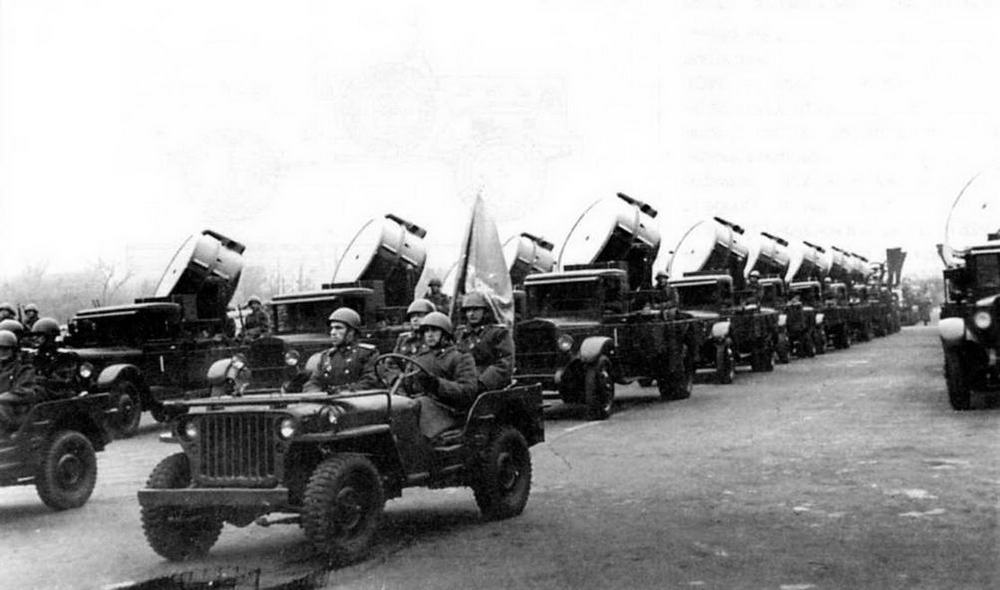

Автомобили «Виллис» во главе колонны прожекторных установок на шасси автомобилей ЗИС-12. Одесса, 7 ноября 1945 года
Краткая техническая характеристика автомобиля Willys МВ
| Масса, кг: | |
| без нагрузки | 964 |
| с полной нагрузкой | 1428 |
| Число мест в кузове | 4 |
| (или 250 кг груза) | |
| Скорость движения, км/ч: | |
| наибольшая | 104,6 |
| средняя техническая: | |
| по шоссе | 60 |
| по фунтовой дороге | 35,6 |
| Габаритные размеры, мм: | |
| длина | 3335 |
| ширина | 1585 |
| высота | 1830 |
| Колея, мм: | |
| передних колес | 1230 |
| задних колес | 1230 |
| База, мм | 2032 |
| Номинальный размер шин | 6,00-16" |
| Наименьший радиус поворота, м | 5,9 |
| Наименьший дорожный просвет, мм | 220 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | Willys Overland typ 441/442 Go Devil |
| мощность, л/с | 60 |
| число оборотов, об/мин | 3600 |
| Применяемое горючее | бензин с октановым числом не ниже 66 |
| Емкость топливного бака, л | 57 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 11 |
| по фунтовой дороге | 18 |
| Запас хода по горючему, км: | |
| по шоссе | 475 |
| по грунтовой дороге | 320 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 37 |
| боковой крен с полной нагрузкой, град. | 25 |
| глубина брода, м | 0,45 |
Грузовые автомобили
Dodge WC 51
Армейский полноприводной многоцелевой автомобиль – «носитель оружия» (Weapons Carrier – WC). Имея грузоподъемность 0,75 т, занимал промежуточное положение между легковыми автомобилями-джипами и грузовиками. В разных модификациях выпускался фирмой Dodge (с 1928 года вошла в концерн Chrysler) с 1934 года. За годы Второй мировой войны выпущено свыше 253 тыс. экземпляров.

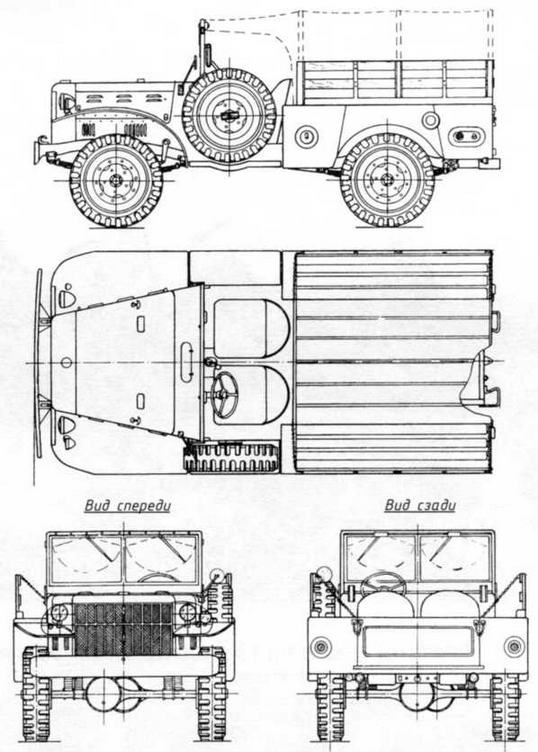

Dodge WC 51
Автомобили «Додж» WC51 с 57-мм противотанковыми пушками ЗИС-2 на буксире
Модификации, поставляемые по ленд-лизу:
WC 51 – базовая модель. Особенности конструкции: колесная формула 4x4, открытая двухместная кабина с универсальным кузовом и тентом, шестицилиндровый карбюраторный двигатель, четырехступенчатая коробка передач, раздаточная коробка, подвеска на полуэллиптических рессорах, гидравлические тормоза. Серийный выпуск начат в 1942 году.
WC 52 – вариант автомобиля WC 51 с лебедкой.
Абсолютное большинство машин поступало в СССР в вариантах WC 51 и WC 52. Командно-штабные WC 53 и санитарные варианты WC 54 были редкостью, если вообще поставлялись. Применялись «доджи» в основном для буксировки 57-мм противотанковых пушек ЗИС-2, 76-мм дивизионных пушек ЗИС-З и 120-мм минометов. Однако вскоре их стали широко использовать во всех родах войск. Из– за грузоподъемности в 3/4 тонны их стали называть «Додж – три четверти». Водителям он полюбился за мощность, скорость и устойчивость на плохих дорогах. Широкая колея, мягкая подвеска с гидроамортизаторами, большой дорожный просвет, шины низкого давления с развитыми грунтозацепами давали «Доджу» явное преимущество перед другими автомобилями.

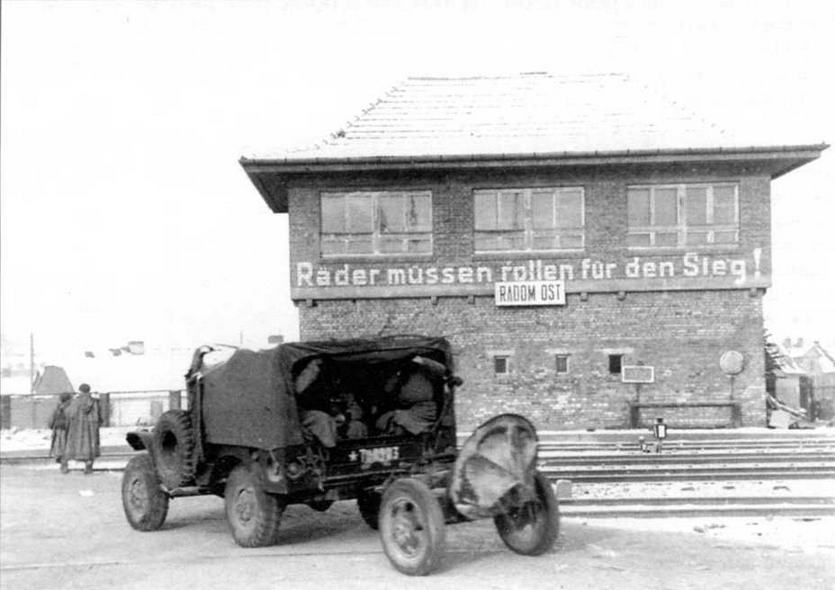

Части Красной Армии вступают в польский город Радом. 1945 год. Автомобиль «Додж 3/4» буксирует 120-мм миномет

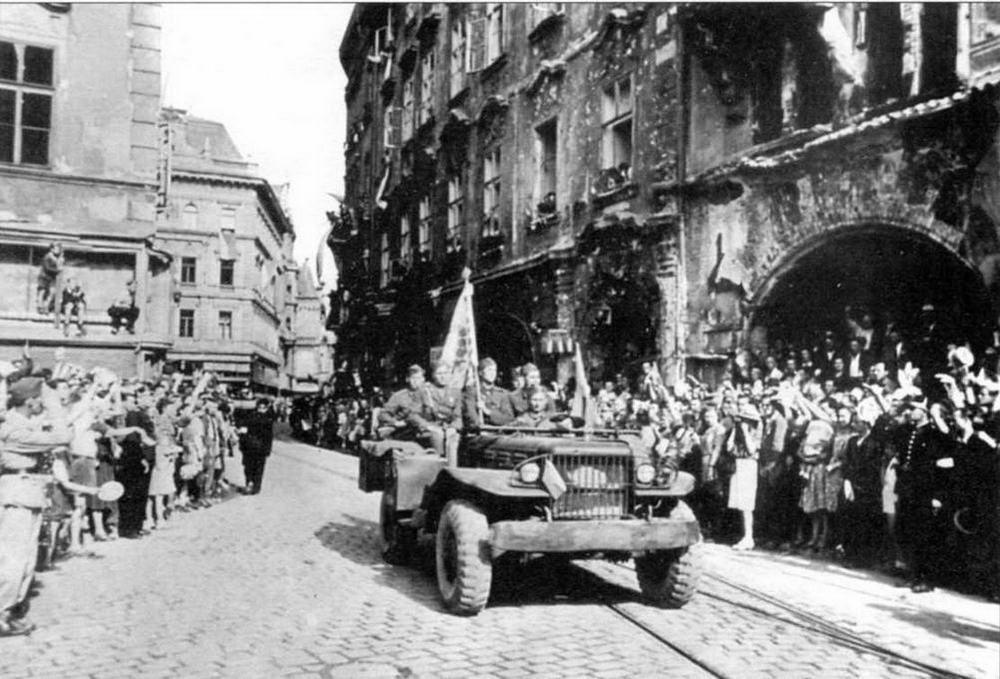

Автомобиль «Додж 3/4» штаба Чехословацкого корпуса на одной из улиц Праги. 10 мая 1945 года
Многие артиллерийские части и соединения, применявшие автомобиль «Додж» для буксировки орудий, дали ему положительную оценку. Так, в докладе командира 37-й истребительно-противотанковой артиллерийской бригады говорилось, что для буксировки 57– и 76-мм пушек наилучшим тягачом являлся автомобиль «Додж 3/4», обладавший хорошей проходимостью, надежностью в работе, малыми габаритами, а следовательно, и меньшей уязвимостью от огня противника, высокой скоростью движения и достаточным запасом хода по горючему. Хотя грузоподъемность машины была невелика, все же при буксировке 57-мм противотанковой пушки возможно было перевозить на ней орудийный расчет и 0,2 боекомплекта.
Как недостаток отмечалась высокая требовательность к качеству топлива. Двигатель машины очень плохо работал на отечественном автобензине, даже этилированном, в результате чего преждевременно изнашивалась поршневая группа. Наиболее подходящими являлись дорогостоящие бензины Б-70 и КБ-70.
Автомобили «Додж 3/4» с 57-мм противотанковыми пушками на буксире проходят по Красной площади. Москва, 1 мая 1947 года
Краткая техническая характеристика автомобиля WC 51
| Масса, кг: | |
| без нагрузки | 2402 |
| с полной нагрузкой | 3152 |
| Грузоподъемность, т: | |
| по шоссе | 0,75 |
| по грунтовым дорогам | 0,45 |
| Число мест: | |
| в кабине | 2 |
| в кузове | 8 |
| Скорость движения, км/ч: | |
| наибольшая | 86,8 |
| средняя техническая: | |
| по шоссе | 50 |
| по фунтовой дороге | 25 |
| Габаритные размеры, мм: | |
| длина | 4485 |
| ширина | 2120 |
| высота | 2130 |
| Колея, мм: | |
| передних колес | 1670 |
| задних колес | 1650 |
| База, мм | 2490 |
| Номинальный размер шин | 9,00-16" |
| Наименьший радиус поворота, м | 6,35 |
| Наименьший дорожный просвет, мм | 275 |
| Двигатель: | |
| тип | чегырехтактный карбюраторный |
| марка | Dodge Т214 |
| мощность, л/с | 92 |
| число оборотов, об/мин | 3200 |
| Применяемое горючее | бензин с октановым числом не ниже 66 |
| Емкость топливного бака, л | 114 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 34 |
| по грунтовой дороге | 42 |
| Запас хода по горючему, км: | |
| по шоссе | 335 |
| по грунтовой дороге | 270 |
| Преодолеваемые препятствия: | |
| наиб, угол подъема с полной нагрузкой, град. | 32 |
| боковой крен с полной нагрузкой, град. | 24 |
| глубина брода, м | 0,7 |
Chevrolet G7107
Двухосный полноприводной армейский грузовой автомобиль. Производился фирмой General Motors Corporation с 1940 по 1945 год. Изготовлено свыше 150 000 машин.

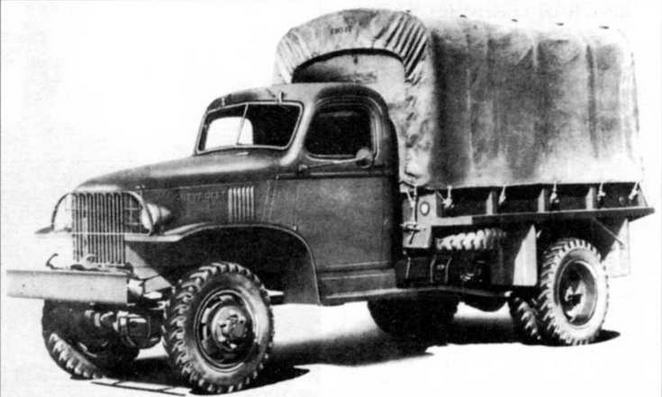

Грузовой автомобиль «Шевроле» G7107
Модификации, поставляемые по ленд-лизу:
G7107– вариант с кузовом Cargo. Особенности конструкции: колесная формула 4x4, цельнометаллическая кабина, универсальная грузовая платформа армейского типа со скамейками и брезентовым тентом, шестицилиндровый двигатель рабочим объемом 3860 см³, четырехскоростная коробка передач, демультипликатор, гидравлический привод тормозов с вакуумным усилителем.
G7117 – G7107 с лебедкой с механическим приводом от коробки передач.
Автомобиль Chevrolet G7107 имел широкое распространение в РККА. Эти машины в основном приходили в СССР в разобранном виде. Их сборкой занимались несколько предприятий, в том числе и Горьковский автомобильный завод.
В СССР поступало несколько модификаций армейских машин на этом шасси: санитарный фургон, спецмашины для прокладки телефонных кабелей и др. До унификации шасси «катюш» в 1942 гаду в ограниченном количестве на шасси G7107 монтировались установки БМ-13.

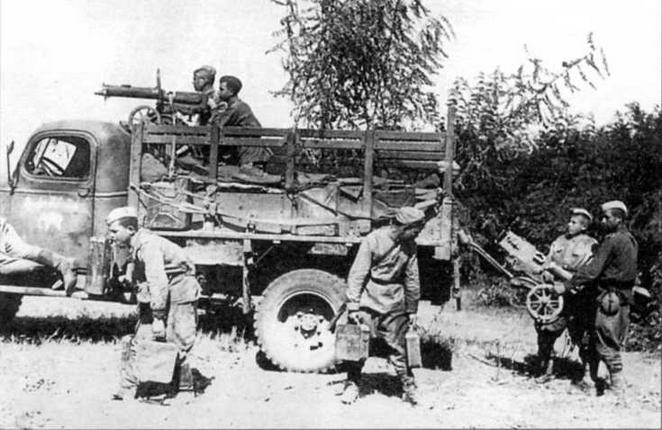

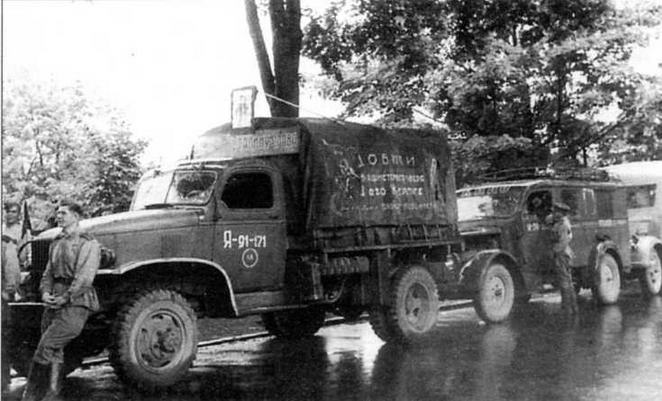

Автомобиль «Шевроле» G7107 доставил к передовой подразделение пулеметчиков одной из частей 4-го гвардейского механизированного корпуса. Румыния, лето 1944 года

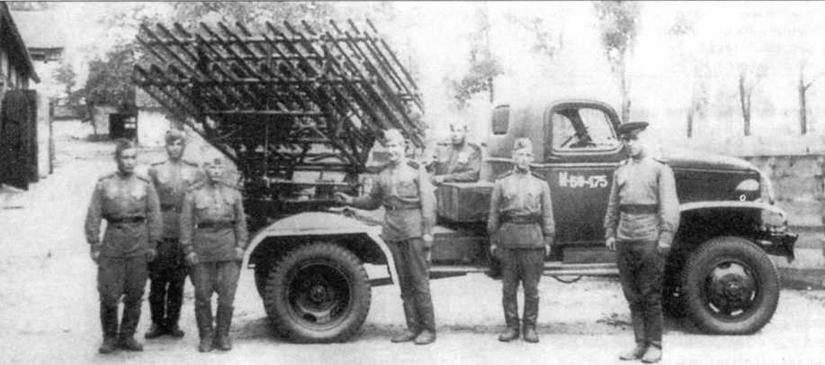

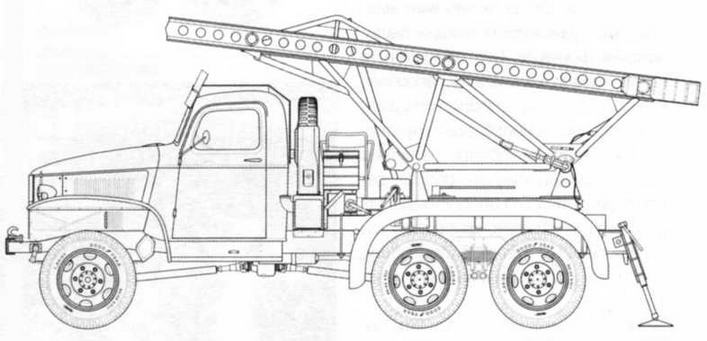

Установка БМ-8-48 на шасси автомобиля «Шевроле» G7107. Лето 1944 года
Колонна автомашин 10-й гвардейской мехбригады 5-го гвардейского механизированного корпуса 4-й танковой армии. Чехословакия, май 1945 года. На переднем плане – «Шевроле» G7107.
Гвардии капитан А.Г.Вараксин ставит задачу командиру батареи БМ-13-16 на шасси «Шевроле» G7107. 84-й Краснознаменный Новозыбковский гвардейский минометный полк, ноябрь 1943 года.
Заряжание установки БМ-13-16 на шасси «Шевроле» G7107.
Краткая техническая характеристика автомобиля G7107
| Масса, кг: | |
| без нагрузки | 3520 |
| с полной нагрузкой | 5825 |
| Грузоподъемность, т: | |
| по шоссе | 1,5 |
| по грунтовым дорогам | 1,5 |
| Число мест: | |
| в кабине | 2 |
| в кузове | 16 |
| Скорость движения, км/ч: | |
| наибольшая | 76 |
| средняя техническая: | |
| по шоссе | 50 |
| по грунтовой дороге | 28 |
| Габаритные размеры, мм: | |
| длина | 5650 |
| ширина | 2200 |
| высота | 2800 |
| Колея, мм: | |
| передних колес | 1510 |
| задних колес | 1720 |
| База, мм | 3685 |
| Номинальный размер шин | 7,50-20" |
| Наименьший радиус поворота, м | 10 |
| Наименьший дорожный просвет, мм | 254 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | Chevrolet-235 |
| мощность, л/с | 93 |
| число оборотов, об/мин | 3100 |
| Применяемое горючее | бензин с октановым числом не ниже 66 |
| Емкость топливного бака, л | 114 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 26,5 |
| по грунтовой дороге | 31 |
| Запас хода по горючему, км: | |
| по шоссе | 430 |
| по грунтовой дороге | 361 |
| Преодолеваемые препятствия: | |
| наиб, угол подъема с полной нагрузкой, град. | 30 |
| боковой крен с полной нагрузкой, град. | 24 |
| глубина брода, м | 0,7 |
Ford G8T
Грузовой автомобиль коммерческого типа. Производился с 1943 года фирмой Ford Motor Со. и представлял собой модернизированный с учетом особенностей армейской службы вариант машины 2G8T, выпускавшейся в 1942 году.

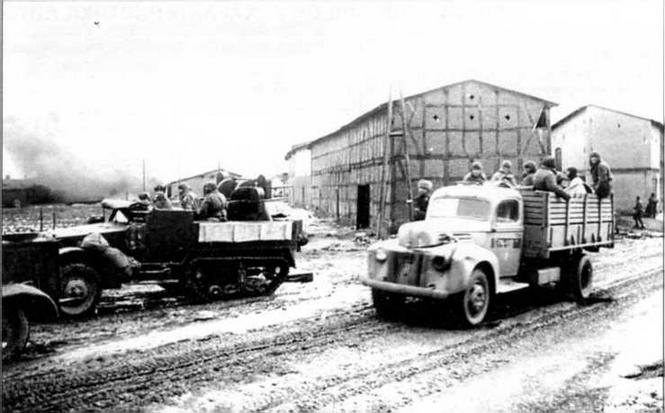

Грузовой автомобиль «Форд» G8T на фронтовой дороге. 1-й Белорусский фронт, 1945 год
Модификации, поставляемые по ленд-лизу:
2G8T – базовая, чисто коммерческая, модель. Особенности конструкции: колесная формула 4x2, цельнометаллическая кабина обтекаемой формы, деревянная грузовая платформа, рядный шестиципиндровый двигатель рабочим объемом 3700 см³, однодисковое сухое сцепление, четырехступенчатая коробка передач, тормоза с гидравлическим приводом, подвеска колес на продольных полуэллиптических рессорах.
G8T – модель 2G8T модернизированная для армейского использования. Дополнительный бензобак емкостью 114 л, деревянная грузовая платформа, обитая металлическими угольниками и скобами, задний буксирный крюк со спиральной пружиной, защитные скобы на фарах, вакуумный усилитель тормозов.
Автомобили «Форд» G8T с 37-мм автоматическими зенитными пушками на буксире на Дворцовой площади. Ленинград, 7 ноября 1945 года
Грузовые автомобили Ford G8T (2G8T) были довольно популярными в Красной Армии, где их называли «Форд-6». Эти машины использовались главным образом для перевозки грузов, реже – для буксировки артсистем. На них устанавливались специализированные кузова различного назначения (например, походные мастерские). По отзывам воинских частей, грузовики «Форд-6» отличались простотой в эксплуатации и надежностью.
Автомобиль «Форд» G8T одной из частей Народного Войска Польского, оборудованный для перевозки раненых
Краткая техническая характеристика автомобиля Ford G8T
| Масса, кг: | |
| без нагрузки | 2620 |
| с полной нагрузкой | 4800 |
| Грузоподъемность, т: | |
| по шоссе | 2 |
| по фунтовым дорогам | 1,5 |
| Число мест: | |
| в кабине | 2 |
| в кузове | 20 |
| Скорость движения, км/ч: | |
| наибольшая | 88 |
| средняя техническая: | |
| по шоссе | 50 |
| по грунтовой дороге | 28 |
| Габаритные размеры, мм: | |
| длина | 6510 |
| ширина | 2290 |
| высота | 2060 |
| Колея, мм: | |
| передних колес | 1460 |
| задних колес | 1700 |
| База, мм | 4010 |
| Номинальный размер шин | 7,50-20" |
| Наименьший радиус поворота, м | 9,3 |
| Наименьший дорожный просвет, мм | 247 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | Ford G8T |
| мощность, л/с | 90 |
| число оборотов, об/мин | 3300 |
| Применяемое горючее | бензин с октановым числом не ниже 66 |
| Емкость топливного бака, л | 75+114 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 23 |
| по грунтовой дороге | 30 |
| Запас хода по горючему, км: | |
| по шоссе | 820 |
| по грунтовой дороге | 630 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 30 |
| боковой крен с полной нагрузкой, град. | 25 |
| глубина брода, м | 0.7 |
Studebaker US6
Трехосный армейский грузовой автомобиль, созданный в рамках программы по унификации автотранспорта армии США. Производился с 1941 года фирмой Studebaker Corp. of America, а с 1943 года и фирмой Reo Motor Саг главным образом для поставок по ленд-лизу. Выпуск завершен в 1945 году. Всего изготовлено 218 863 автомобиля 13 модификаций (от U1 до U13) с короткой и длинной базой, с полным приводом и неполным (U6, U7, U8), с лебедкой и без, с закрытой и открытой кабиной (U3, U7). Фирма Reo изготовила 22 204 машины варианта U3.

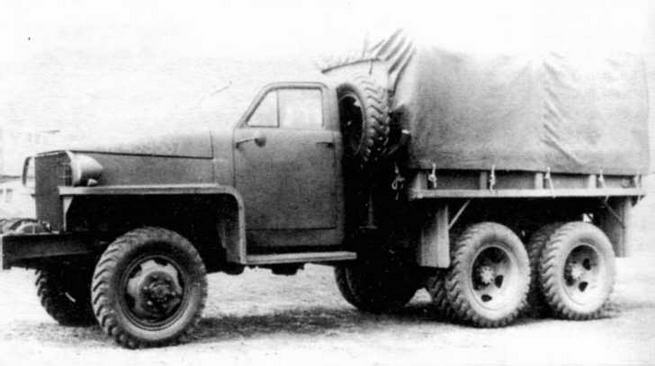

Грузовой автомобиль «Студебекер» US6
Модификации, поставляемые по ленд-лизу:
US6 (6x6) – полноприводной армейский грузовик повышенной проходимости. Особенности конструкции: колесная формула 6x6, цельнометаллическая кабина (на части машин – с брезентовыми дверями и верхом), грузовая платформа – цельнометаллическая или деревянная (на части машин – самосвального типа), шестицилиндровый двигатель рабочим объемом 5240 см^, сухое однодисковое сцепление, пятиступенчатая коробка передач, двухступенчатая раздаточная коробка, гидравлические тормоза с вакуумным усилителем, подвеска на продольных полуэллиптических рессорах.
US6(6x4) – вариант автомобиля без привода на передний мост. Изготовлено 87 742 машины.

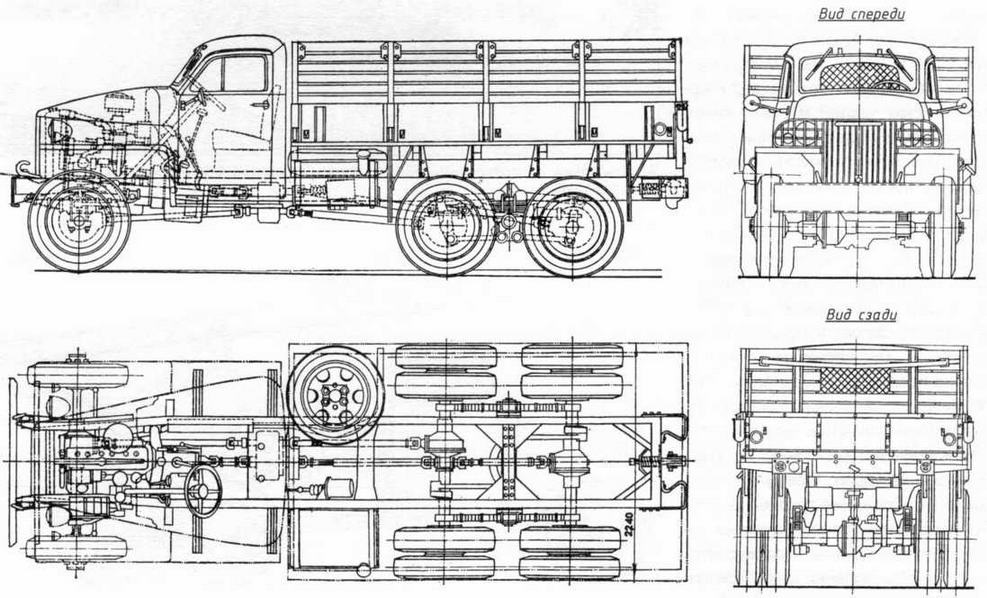

Studebaker US6
«Студебекер» был, безусловно, наипопулярнейшим и самым массовым ленд-лизовским автомобилем в СССР За годы войны в Советский Союз было поставлено свыше 150 тыс. «студебекеров» разных модификаций. Большинство машин поступало в разобранном виде – их сборкой занимался завод «ЗИС» в Москве, а с 1944 года – завод в Минске (будущий МАЗ). Машины, собранные на сборочных предприятиях в Иране, гнали своим ходом. Часто в их кузовах везли ящики с разобранными «студебекерами» – их потом собирали на заводе в Орджоникидзе (ныне Владикавказ).

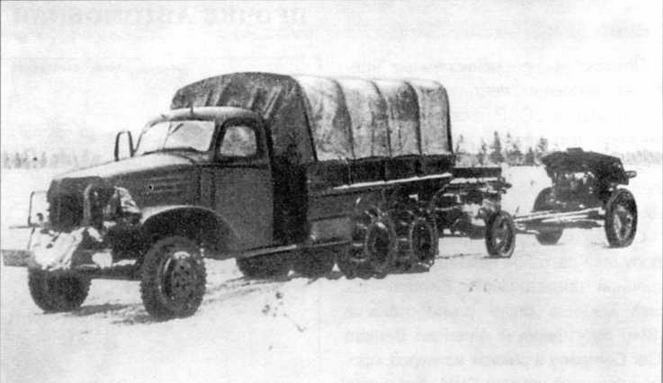

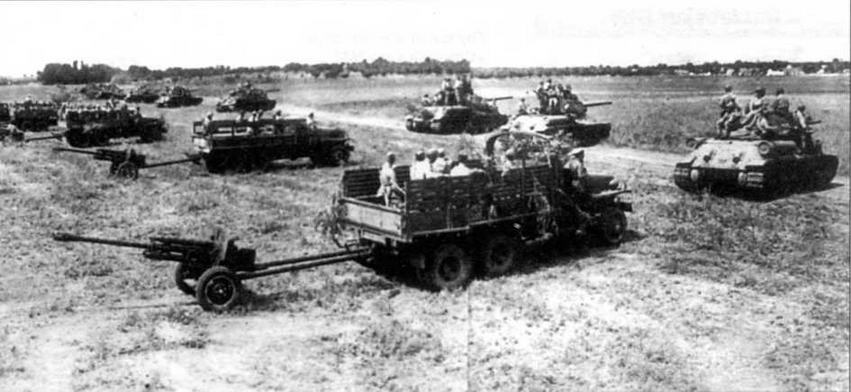

Танки Т-34-85 и грузовики «Студебекер» US6 с 76-мм пушками ЗИС-З на буксире перед атакой. 1944 год
Автомобиль «Студебекер» US6 со 122-мм гаубицей М30 на буксире. Люблин, лето 1944 года

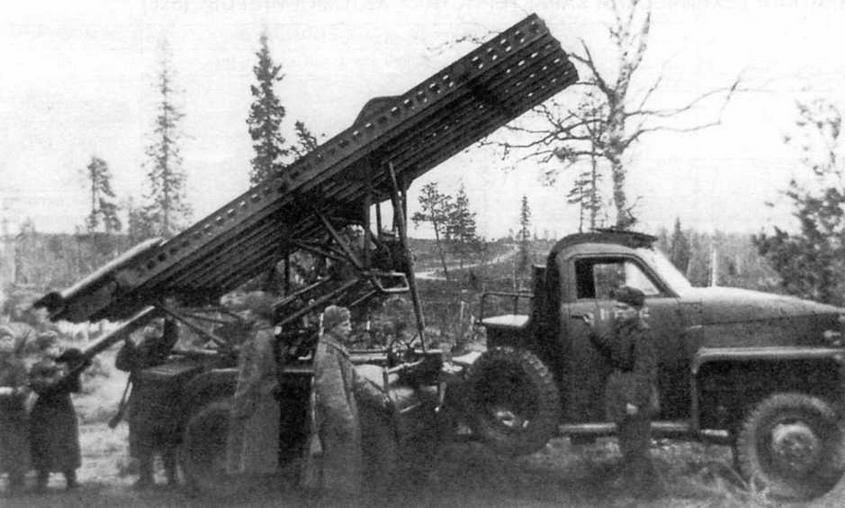

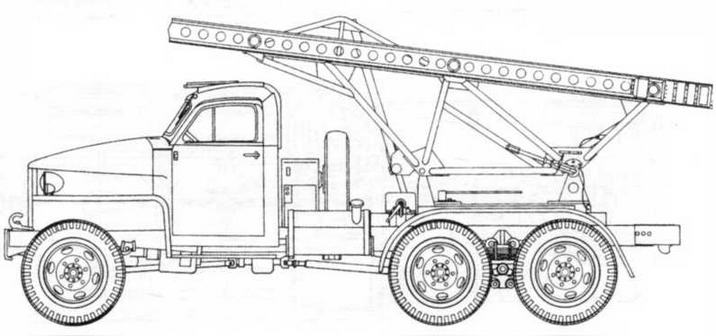

БМ-13Н
«Студебекеры» или, как их часто называли солдаты, – «студеры», использовались в качестве транспортных машин и в значительной степени как тягачи для различных артиллерийских систем. Эти автомобили буксировали 76-мм пушки ЗИС-З, 100-мм пушки БС-3, 122– и 152-мм гаубицы. Как подтверждают отчеты ряда артиллерийских частей и соединений, автомобиль «Студебекер» при буксировке орудий во время войны показал хорошую для колесных машин проходимость не только при движении по плохим дорогам, но и по пересеченной местности, буксируя артиллерийские системы массой до 3,5 т. Известны случаи, когда автомобилем «Студебекер» буксировали орудия и большей массы. Так, например, во время боев на подступах к Будапешту в 5-й артиллерийской дивизии прорыва из– за отсутствия запасных частей к ходовой части вышло из строя большое количество тракторов. Между тем сложившаяся обстановка требовала срочной переброски частей дивизии на другой участок фронта. В связи с этим было принято решение для буксировки 152-мм гаубиц-пушек обр.1937 г.
(МЛ-20) применить автомобили «Студебекер» 6x6. В итоге после 400-км пробега с орудием на прицепе ни одна из 18 задействованных для этой цели автомашин не вышла из строя.

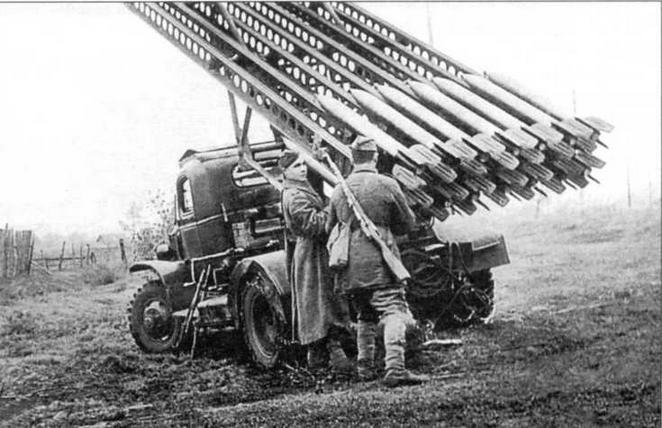

Расчет установки БМ-13Н готовит машину к бою. Осень 1944 года

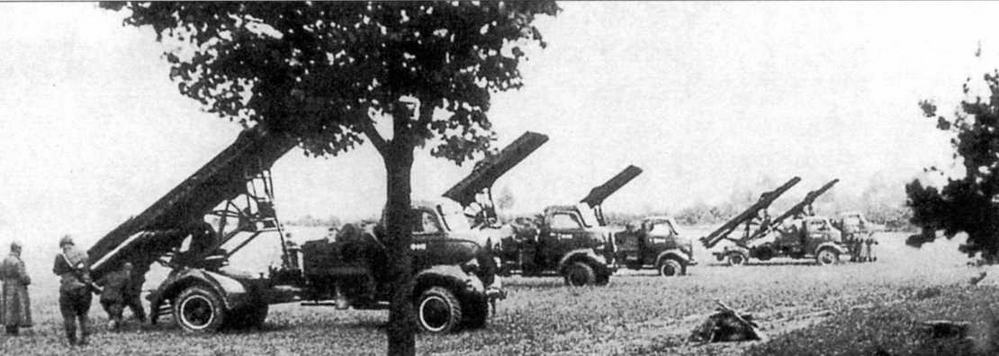

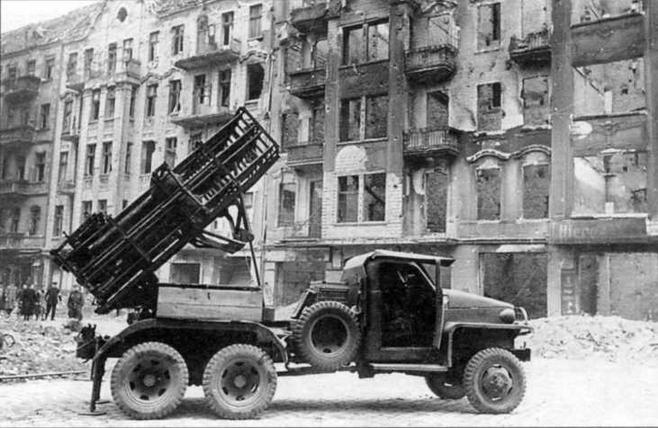

Установка БМ-31-12 на шасси «Студебекер» US6 на огневой позиции. Берлин, апрель 1945 года.

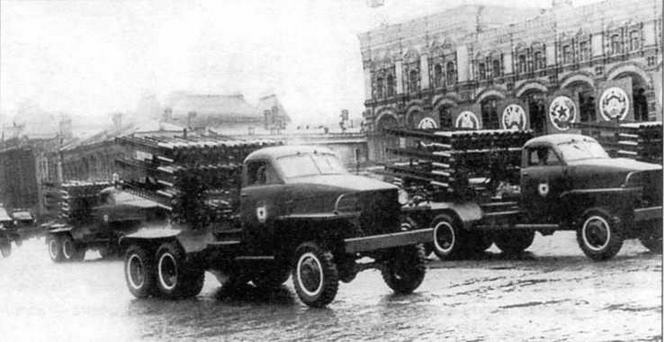

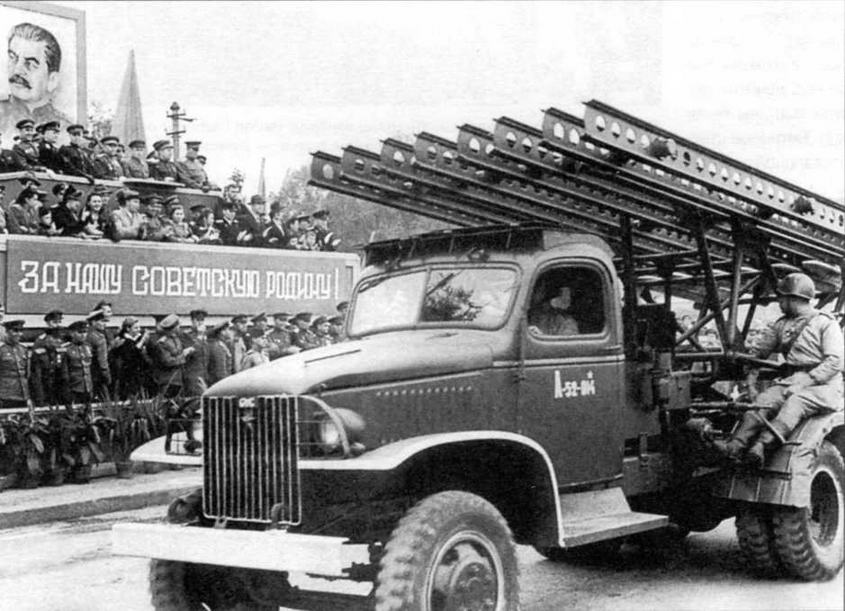

Установки БМ-8-72 проходят по Красной площади. Парад Победы, 24 июня 1945 года
Особую роль сыграли «студебекеры» в оснащении гвардейских минометных частей. Как известно, первые серийные установки БМ-13 монтировались на шасси трехосных грузовиков ЗИС-6. Позже для этой цели использовались легкие танки Т-60, транспортные тракторы СТЗ-5, импортные грузовики GMC, Chevrolet, International и др. Чтобы покончить с разнобоем, в апреле 1943 года был принят на вооружение унифицированный образец БМ-13Н (Н – нормализованный). Базой для него выбрали «Студебекер». На этих машинах монтировали и другие советские реактивные установки: 82-мм БМ-8-48, 132-мм БМ-13НС (со спиральными направляющими) и, наконец, 300-мм БМ-31-12.
Автомобили «Студебекер» US6 с красноармейцами проезжают по улице Бухареста. 1944 год. На переднем плане – автомобиль с открытой кабиной и лебедкой
Краткая техническая характеристика автомобиля US6 (6x6)
| Масса, кг: | |
| без нагрузки | 4545 |
| с полной нагрузкой | 8505 |
| Грузоподъемность, т: | |
| по шоссе | 2,5 |
| по грунтовым дорогам | 1,5 |
| Число мест: | |
| в кабине | 2 |
| в кузове | 24 |
| Скорость движения, км/ч: | |
| наибольшая | 70 |
| средняя техническая: | |
| по шоссе | 50 |
| по грунтовой дороге | 25 |
| Габаритные размеры, мм: | |
| длина | 6365 (6737 с лебедкой) |
| ширина | 2230 |
| высота | 2700 |
| Колея, мм: | |
| передних колес | 1590 |
| задних колес | 1720 |
| База, мм | 4120 |
| Номинальный размер шин | 7,50-20" |
| Наименьший радиус поворота, м | 10 |
| Наименьший дорожный просвет, мм | 248 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | Hercules JXD |
| мощность, л/с | 95 |
| число оборотов, об/мин | 2500 |
| Применяемое горючее | бензин с октановым числом не ниже 66 |
| Емкость топливного бака, л | 150 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 30,4 |
| по грунтовой дороге | 38,5 |
| Запас хода по горючему, км: | |
| по шоссе | 390 |
| по грунтовой дороге | 330 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 30 |
| боковой крен с полной нагрузкой, град. | 25 |
| глубина брода, м | 0,8 |
Прочие автомобили
Помимо вышеперечисленных наиболее массовых ленд-лизовских автомобилей, в СССР поступило значительное количество машин многих других моделей и фирм-производителей. В целом парк импортной автотехники был очень разнообразным.
Одним из первых Красная Армия получила легковой автомобиль повышенной проходимости Bantam RC. Эта машина была разработана в 1940 году фирмой American Bantam Car Company в рамках конкурса, проводившегося армией США. Как и конкуренты Willys и MB Ford GPW, автомобиль Bantam RC имел колесную формулу 4x4 и открытый цельнометаллический бездверный кузов с брезентовым тентом и боковинами. Серийно этот первый американский джип производился в 1940 – 1942 годах, за это время было изготовлено 2675 машин. Большинство из них поступили по ленд-лизу в Великобританию и Советский Союз. Первые машины этой марки появились на советско– германском фронте осенью 1941 года в период битвы за Москву и неплохо зарекомендовали себя, несмотря на маломощный (48 л.с.) двигатель и слабый рулевой механизм. Солдаты называли их «бантиками». Впоследствии они встречались в Красной Армии вплоть до конца войны. Но все это были машины из первых поставок: недостаточные производственные мощности фирмы не позволили ей развернуть массовое производство.
Легковой полноприводной автомобиль Bantam RC

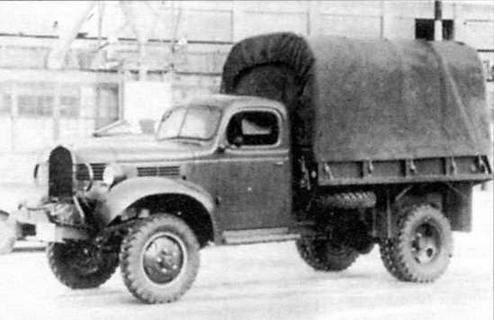

Грузовой автомобиль Dodge Т203

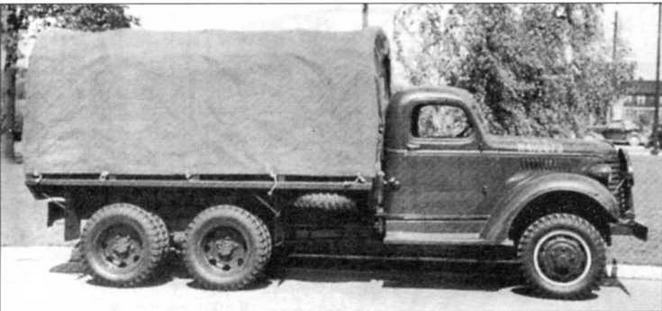

Грузовой автомобиль International М-5-6
Поступавшие в СССР грузовые машины можно условно разделить на три группы: армейского, коммерческого и промежуточного образца. К первой группе, помимо Dodge WC-51, Chevrolet G7107 и Studebaker US6, относились двухосные американские автомобили Dodge Т-203, трехосные International М-5-6 и GMC.
Армейский 1,5-тонный полноприводной автомобиль Dodge Т-203В изготавливался на базе коммерческого автомобиля WF-32 и имел лишь незначительные особенности в конструкции, вызванные общим подходом к армейским автомобилям. Естественным дополнением к коммерческой модели стал второй ведущий мост, повышавший проходимость по бездорожью. Бросающейся в глаза внешней чертой стала защитная решетка радиатора и фар. Устанавливался на этой машине и цельнометаллический кузов стандартного армейского образца – с сиденьями и тентом.
Появление американских трехосных грузовых автомобилей с колесной формулой 6x6 было связано с унификацией армейского автопарка США в первые годы Второй мировой войны. Для военно-морского флота и морской пехоты автомобили этого типа изготавливала фирма International Harvester Со. Грузовики International М-5Н-6 (у нас их называли не «Интернешнл», а «Интернационал») оснащались 126-сильным двигателем RED-361 В (в СССР и Китай поставлялись машины М-5-6 с моторами FBC– 318В мощностью 111 л.с.), демультипликатором, лебедкой самовытаскивания, имели большой клиренс, высокое расположение механизмов, в которые не должна была поступать вода при преодолении полосы прибоя. Наиболее заметным внешним отличием «Интернационала» от «Студебекера» были полукруглые крылья над передними колесами (у «Студера» – прямоугольные).
Автомобиль International М-5-6 буксирует 122-мм гаубицу М30.

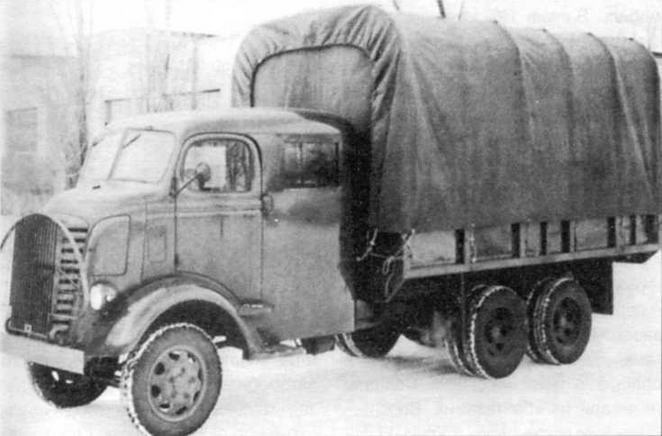

Автомобиль GMC AFKWX-354
Грузовой автомобиль GMC ACKWX-353
Наиболее же объемный армейский автомобильный заказ – оснащение трехосными грузовиками сухопутных войск – достался фирме GMC – General Motors Corporation. Производство армейских машин AFWX-354 началось в январе 1941 года. Они базировались на узлах коммерческих грузовиков GMC, имели колесную формулу 6x4 и обозначались как тип СОЕ (Cabine over engine – кабина над двигателем). В сентябре того же года фирма подписала контракт на производство полноприводных грузовиков с обычной капотной компоновкой, которая обеспечивала лучшее распределение массы по осям и более высокую проходимость.
Автомашины моделей ACKWX-353, CCKW-352 и -353 имели все три ведущих моста. На них устанавливалась раздаточная коробка, которая одновременно являлась демультипликатором. Часть машин оснащалась лебедками. Все трехосные грузовики GMC оборудовались стандартными для армии США буксирными приспособлениями. Кроме пятиместного AFWX-354, все машины имели в кабине сиденья для двух человек. Meталлическая грузовая платформа армейского образца имела откидной задний борт и тент на каркасе. Откидные деревянные решетки бортов могли служить скамейками. Грузовики GMC в основном поставлялись армии США, а потому их доля в ленд-лизовских поставках автомобилей была невелика.
На базе шасси автомобиля ACKWX-353 фирмой GMC с весны 1942 года изготавливалась амфибия DUKW-353. Корпус машины представлял собой лодку понтонного типа, сваренную из листовой стали толщиной около 2 мм. В днище были сделаны выемки для колес, осей, карданных валов и гребного винта. В отличие от сухопутного базового шасси, задние колеса были односкатными. Для повышения проходимости колеса снабжались 10-слойными покрышками 11.00-18 и централизованной подкачкой шин. GMC DUKW была первой в мире серийной машиной с подобной системой. Десантное отделение вмещало 25 человек. Погрузка и выгрузка людей и грузов осуществлялись через борта.
GMC CCKW-353
БМ-13-16 на шасси GMC CCKW-352
БМ-13-16 на шасси автомобиля GMC CCKW-352 во время парада частей Красной Армии в г.Ворошилов– Уссурийский в честь победы над Японией. Сентябрь 1945 года

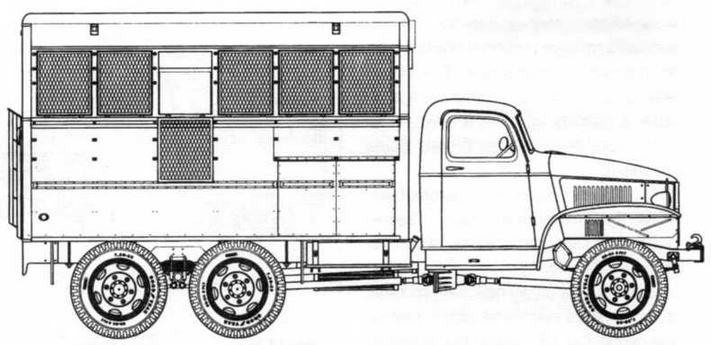

Мастерская М18 на шасси GMC CCKW-353
Командир 159-й стрелковой дивизии генерал-майор Калинин осматривает трофейный японский трактор. На заднем плане – ремонтная летучка на шасси GMC CCKW-353. Маньчжурия, 1945 год
Автомобили– амфибии GMC DUKW в степях Маньчжурии. Август 1945 года
Амфибии GMC DUKW состояли на вооружении отдельных батальонов плавающих автомобилей Красной Армии и использовались при форсировании водных преград в Восточной Европе и Маньчжурии в 1944 – 1945 годах.
Объем советских заявок в США был очень велик, поэтому, особенно на первых порах, среди поставляемых машин значительную долю составляли гурзовики коммерческого типа. Помимо уже рассмотренного выше Ford G8T(2G8T) в СССР поставлялись «полуторки» Chevrolet 3116 (4409) и Dodge WF-32. Общими чертами американских гражданских машин были: колесная формула 4x2, двухскатные задние колеса (последние, впрочем, устанавливались и на всех типах американских полноприводных грузовиков), обтекаемые кабины, передние крылья сложной тянутой формы, деревянные кузова без дополнительных укрепляющих уголков, фары без защитных решеток или скоб, отсутствие передних и задних буксирных приспособлений.
Близок к коммерческим был и грузовик так называемого промежуточного типа Ford-Marmon-Harrington НН-6 СОЕ-4 (у нас эту машину называли короче – «Форд-Мармон») – один из немногих грузовых автомобилей ленд-лиза с кабиной над двигателем. Кабина и кузов у этой машины были цельнометаллические. Ветровое стекло разделялось вертикальной стойкой пополам, причем каждое из стекол могло откидываться независимо. Двигатель был изолирован от пола тремя стальными крышками с плотными прокладками – одной центральной и двумя боковыми, обеспечивающими легкий доступ к агрегатам двигателя, требовавшим регулировки.
Автомобили– амфибии GMC DUKW на Дворцовой площади в Ленинграде. 1 мая 1947 года
Пехотинцы занимают места в кузове грузового автомобиля «Шевроле» -3116. Западный фронт, 1943 год.

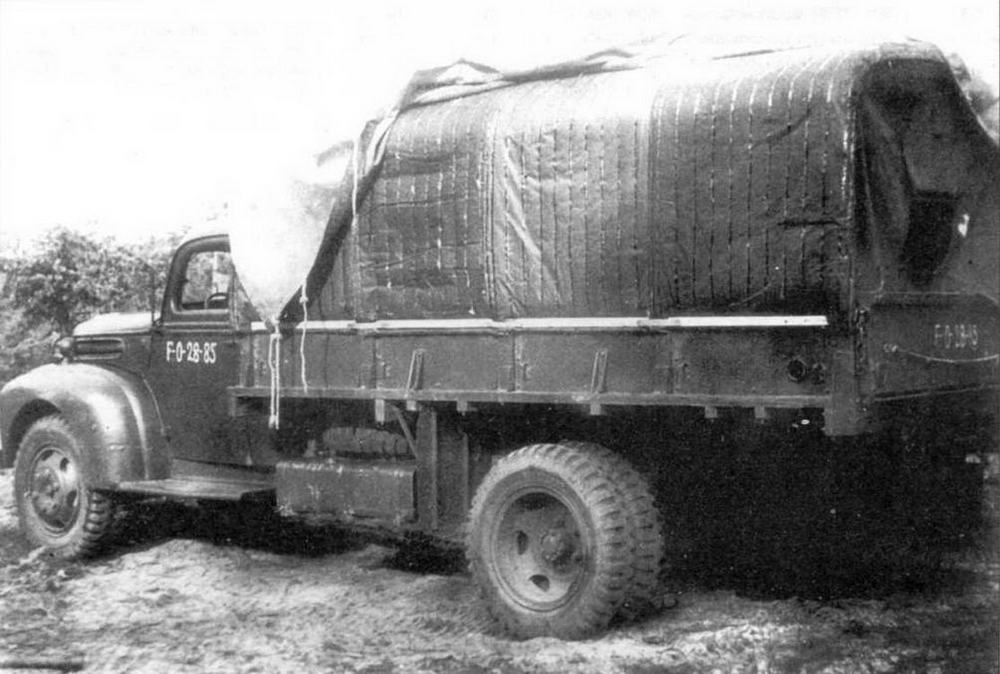

Ремонтная мастерская на шасси автомобиля «Додж» WF-32. 27-я армия, Венгрия, 1944 год
Помимо автомобилей общего назначения, в СССР из США поставлялись и различные спецмашины. В этой связи в первую очередь стоит упомянуть танковые транспортеры REO 28XS и Diamond Т-980.
Седельный тягач REO со специальным прицепом предназначался для перевозки танков и самоходных установок массой до 20 тонн по дорогам с твердым покрытием и по сухим грунтовым дорогам. Конструкция прицепа позволяла погружать и разгружать танки и самоходные установки своим ходом в течение 10 – 15 мин. Для погрузки неисправной техники транспортер оснащался лебедкой с приводом от двигателя. На транспортере REO устанавливался четырехтактный шестицилиндровый дизель фирмы Cummins модели НВ-600, водяного охлаждения мощностью 150 л.с. В течение 1943 – 1944 годов Красная Армия получила 190 таких машин, однако в связи с тенденцией увеличения массы танков требовался тягач, способный буксировать более тяжелые машины. Им стал балластный тягач Diamond Т-980.
Колонна автомобилей «Додж» WF-32 с 45-мм пушками на марше. Закавказский фронт, июль 1942 года

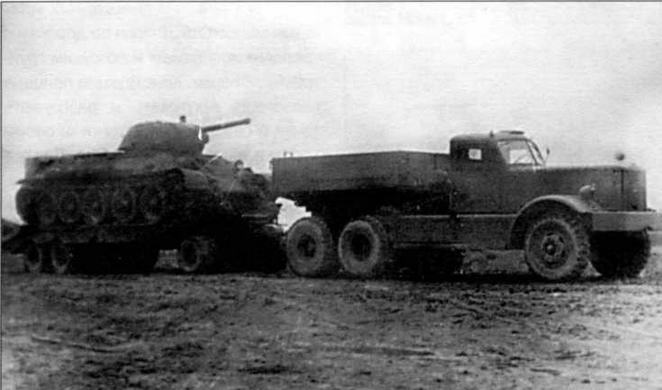

Балластный тягач «Даймонд» Т-980 буксирует трейлер с танком Т-34
Транспортер состоял из трехосного 8-тонного тягача и трехосного колесного 45-тонного прицепа фирмы Roger Trailer. Транспортер мог быть использован для перевозки грузов массой до 45 т по дорогам с твердым покрытием, а также по сухим грунтовым дорогам. Для удобства погрузки и разгрузки танков на транспортере устанавливалась мощная лебедка с приводом от двигателя. Кроме того, как и на REO, конструкция прицепа давала возможность грузить танки своим ходом. Мощность двигателя Hercules DFXE составляла 200 л.с., что обеспечивало перевозку груза на прицепе со скоростью 26 км/ч. С 1943 по 1945 год Красная Армия получила 295 тягачей Diamond Т-980, которые поступали на вооружение эвакуационных рот фронтов и армий.
С конца 1943 года в Советский Союз в больших количествах стали поступать автомобильные ремонтные мастерские американского производства. Полный парк американских мастерских насчитывал до 10 ремонтных единиц и, по существу, являлся полевым ремонтным заводом. Основной базовой машиной для размещения оборудования был Studebaker US6.
В парк танкоремонтных мастерских входили еще и 10-тонные автомобильные краны М1 Ward LaFrance 1000 или (реже) Kenworth 570.
Что касается поставок автомобилей из Великобритании, то они были несоизмеримо меньше, чем из США, – за время войны в СССР было отправлено около 7 тыс. английских автомобилей. Однако британские машины начали прибывать на советско-германский фронт уже осенью 1941-го, то есть значительно раньше американских. Кстати, американский Bantam RC попал к нам в 1941 году тоже через Великобританию. Кроме того, английские автомобили имели ряд особенностей, выгодно отличавших их от американских. Так, например, все они, как полно-, так и неполноприводные имели односкатные задние колеса, что положительно сказывалось на их проходимости. В основном в СССР поступали грузовики двух фирм: Austin и Bedford.
Первая была представлена автомобилями двух марок – К3 и К30. Эти машины с колесной формулой 4x2, хотя внешне и были весьма схожи, отличались грузоподъемностью: у К3 – 3 т, у К30 – 30 британских центнеров, то есть 1,5 т.

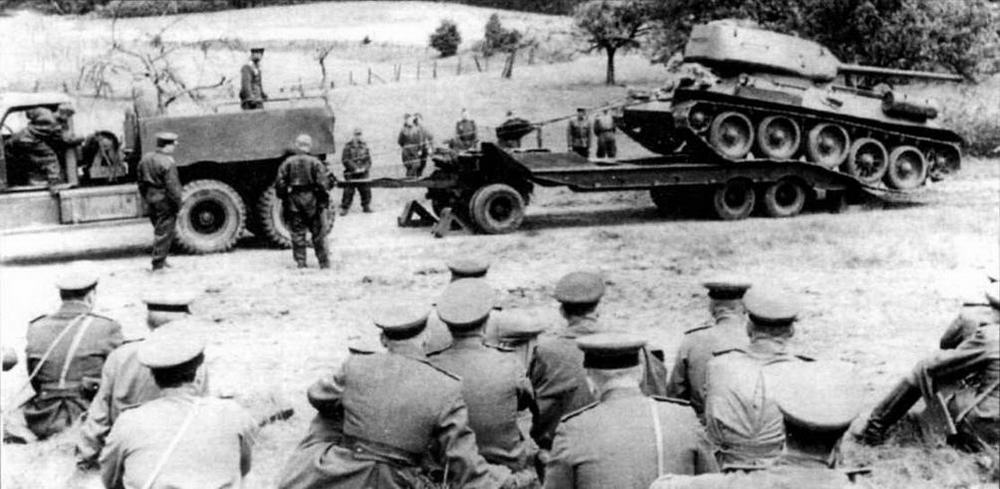

Загрузка танка Т-34-85 на трейлер с помощью лебедки тягача «Даймонд» Т-980. Группа советских оккупационных войск в Германии, июль 1945 года

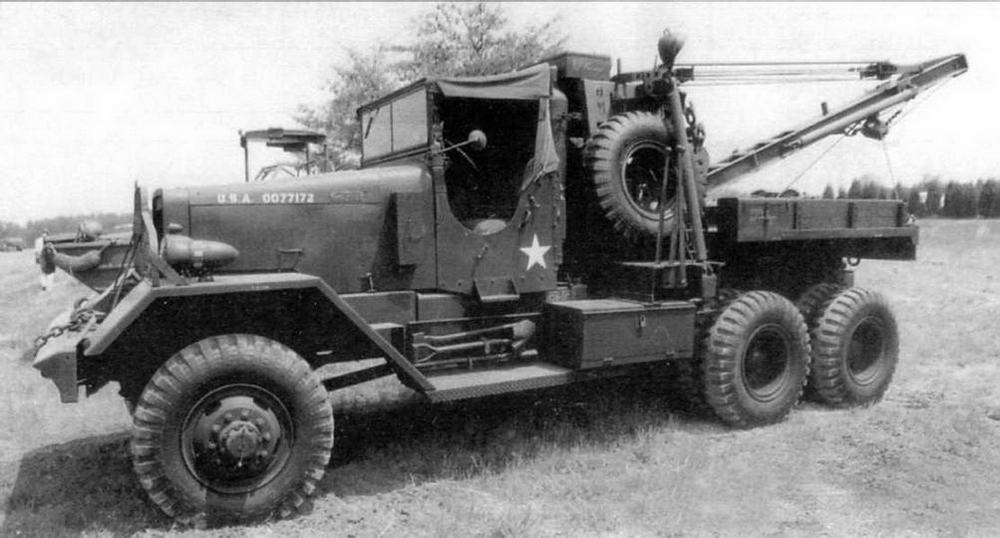

Автомобильный кран М1 Ward La France 1000
Батарея БМ-13-16 на шасси Ford-Marmon-Harrington НН-6 СОЕ-4 на огневой позиции
Краткие технические характеристики американских автомобилей
| Марка машины | Bantam RC | Dodge | International | GMC | Diamond |
| WF-32 | М-5-6 | CCKW-352 | T-980 | ||
| Колесная формула | 4x4 | 4x2 | 6x6 | 6x6 | 6x6 |
| Масса без нагрузки, кт | 950 | 2980 | 5260 | 4540 | 12 000 |
| Грузоподъемность, т | 0,25 | 2 | 2,5 | 2,5 | 8 |
| Максимальная скорость, км/ч | 86 | 85 | 73 | 72 | 34/26 c прицепом |
| Габаритные размеры, мм: | |||||
| длина | 3240 | 6560 | 6125 | 5830 | 7100 |
| ширина | 1430 | 2230 | 2230 | 2235 | 2540 |
| высота | 1780 (с тентом) | 2270 | 2800 | 2740 | 2540 |
| Колея, мм: | |||||
| передних колес | 1206 | 1460 | 1730 | 1595 | 1930 |
| задних колес | 1206 | 1630 | 1700 | 1745 | 1880 |
| База, мм | 2020 | 4050 | 3790 | 3685 | 4560 |
| Мощность двигателя, л.с. | 45 | 95 | 111 | 90 | 200 |
| Емкость топливного бака, л | 38 | 79 | 150 | 150 | 565 |
| Расход топлива на 100 км, л | 12 | 26,4 | 40,2 | 38,24 | — |
| Запас хода, км | 315 | 275 | 390 | 390 | 1000 |
И в остальном у грузовиков не было ничего общего. Каждая из этих машин была спроектирована под свой мотор и свою грузоподъемность. В ограниченном количестве в СССР поступала и санитарная машина на базе автомобиля Austin К2.
