Автомобили красной армии
К планомерной работе по автомобилизации Красной Армии приступили в начале 1930-х годов, после принятия Реввоенсоветом СССР «Системы танко-тракторного авто-броневого вооружения РККА» и образования Управления механизации и моторизации. Если в 1928 году автопарк Красной Армии насчитывал всего 1050 машин, то в 1932-м – уже 5669. В начале 1930-х годов в военных округах появились отдельные учебные автотранспортные батальоны пятиротного состава. Они были укомплектованы в основном грузовыми автомобилями АМО-Ф-15. В 1933 году началось формирование отдельных автотранспортных полков. Все это стало возможным в результате поступления от промышленности автомобилей АМО-2, АМО-3 и Я-5, а также Ford А и Ford АА, которые собирались из американских деталей на заводе «Гудок Октября» в Канавине. Кроме того, в начале 1930-х годов за рубежом закупались как отдельные образцы автомобилей для ознакомления, так и целые партии. Так, например, в США для нужд Красной Армии были приобретены 100 грузовых автомобилей «Мореланд». Часть из них была использована для создания самоходных артиллерийских установок СУ-1-12, вооруженных 76-мм полковой пушкой.
Автомобили одной из частей Красной Армии. Первая половина 1930-х годов. На переднем плане – два ГАЗ-А, за ними две «полуторки» ГАЗ-АА, ЗИС-5 и ремонтная летучка «тип А» на шасси ГАЗ-АА
Однако в основном автомобили, поступавшие в 1930-е годы в армию, привлекались для перевозки грузов и войск. При этом считалось, что переброска воинских частей автотранспортом на малые расстояния почти не давала выигрыша во времени. Согласно Полевому уставу РККА (ПУ– 35), стрелковый батальон следовало перевозить на расстояние не меньше 15 – 20 км, полк – на 30 – 32 км. Наиболее целесообразным расстоянием для перевозки стрелковой дивизии считалось 200 – 400 км.
К 1 июня 1941 года в СССР насчитывалось 700 тысяч грузовых автомобилей. Из-за ужасного состояния дорог, хронического недостатка запасных частей, ремонтных материалов, средств технического обслуживания, шин, аккумуляторов, а также низкой квалификации большинства водителей техническое состояние автомобильного парка страны было крайне неудовлетворительным. Только 55% машин считались исправными. На 15 июня 1941 года в Красной Армии имелось 272 600 автомобилей всех типов, что составляло 36% от численности штата военного времени.
Основу автопарка Красной Армии накануне Великой Отечественной войны составляли грузовые автомобили ГАЗ-АА и ГАЗ-ААА грузоподъемностью, соответственно в 1,5 и 2 т, ЗИС-5 и ЗИС-6 грузоподъемностью в 3 и 4 т. В небольших количествах имелись пятитонные автомобили Яг-4 и Яг-6 и восьмитонные Яг-10. Все эти машины являлись грузовиками коммерческого типа и использовались в армии в таком же виде, как и в народном хозяйстве без каких-либо конструктивных изменений. Поэтому по своим характеристикам они мало подходили для эксплуатации в войсках, особенно в условиях военного времени. В отличие от германского Вермахта, к началу войны Красная Армия практически не имела автомобилей повышенной проходимости. Последние были представлены полугусеничными вездеходами ГАЗ-60 (В) и ЗИС-22 (ВЗ), созданными на базе все тех же ГАЗ и ЗИС. Однако количество их было невелико, а технические характеристики оставляли желать лучшего.
Такая же ситуация сложилась и с легковыми автомобилями. В Красной Армии имелись машины трех типов: ГАЗ-А, ГАЗ М-1 и ЗИС-101. Наиболее массовым были знаменитые «эмки» – ГАЗ М-1, семиместные ЗИСы использовались для перевозки высшего комсостава (корпус, армия, округ). Все эти автомобили специально не готовились для эксплуатации в армии и обладали низкой проходимостью. Исключение составляли автомобили ГАЗ-61. Однако их количество было очень небольшим.
Еще больше проблем возникало со специальными машинами – бензо– и водомаслозаправщиками, автоцистернами, походными мастерскими на шасси автомобилей. Производство таких машин на заводах промышленности было невелико – например, в 1940 году при плане в 2 тыс. бензозаправщиков на шасси ЗИС-5 и 150 водомаслозаправщиков на шасси ЗИС-6 с завода поступило только 155 и одна (!) машина соответственно. Поэтому обеспеченность, например, механизированных корпусов заправщиками колебалась в пределах 7% – 40%. По Западному особому военному округу средняя укомплектованность танковых частей водомасло– и бензозаправщиками составляла 15%.

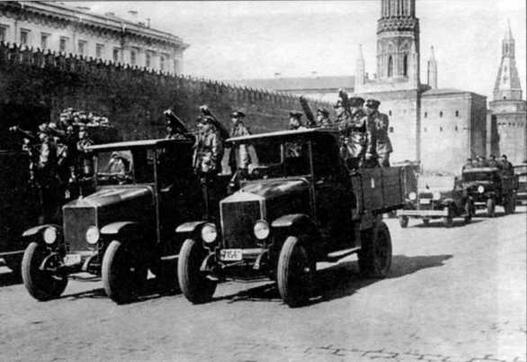

Грузовики АМО-Ф-15 с пулеметами «максим» проходят по Красной площади 1 мая 1932 г.

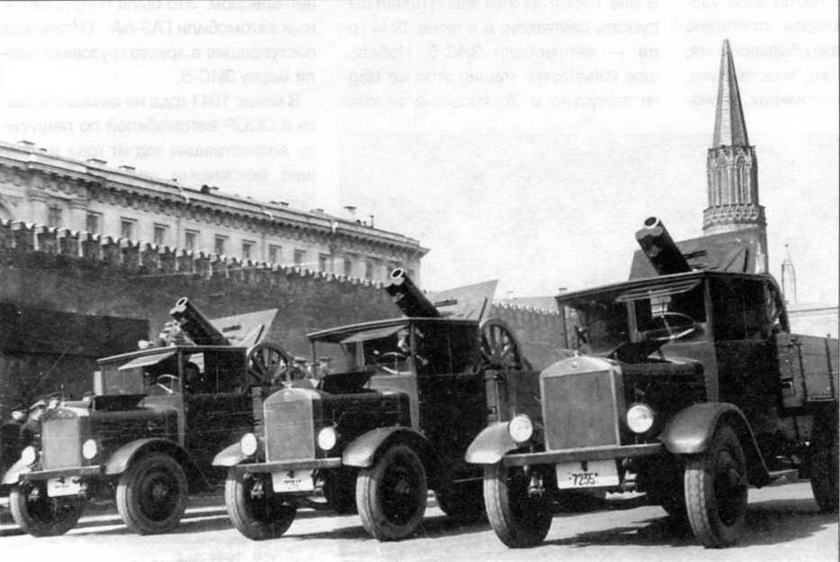

Грузовые автомобили Я-5 с возимой артиллерией – 122-мм гаубицами – в кузовах. 1 мая 1931 г.
Считалось, что весь этот огромный некомплект, в случае начала военных действий, будет восполнен за счет поступления автомашин из народного хозяйства, то есть по мобилизации. Однако в результате катастрофических поражений летом и осенью 1941 года Красная Армия безвозвратно потеряла 159 тыс. автомобилей (58,3% от первоначального состава). Эти потери и пришлось восполнять за счет мобилизации (в 1941 году получено из народного хозяйства 166,3 тыс. автомашин, в 1942 – 60 тыс.), а некомплект не только сохранился, но и увеличился по причине формирования новых частей и соединений.
Что касается промышленных поставок автомобилей для армии, то с началом войны производство их стало быстро сокращаться, так как часть заводов была вынуждена эвакуироваться в глубокий тыл, а многие полностью или частично переключалась на выпуск иных видов боевой техники. Так, Московский автомобильный завод (ЗИС) в октябре 1941 года значительную долю своего оборудования и рабочей силы эвакуировал на Урал, прекратив на некоторое время выпуск машин. Горьковский автомобильный завод в начале войны был частично переведен на выпуск танков и также сократил производство автомобилей, что привело к снижению их поставок в армию. Однако, начиная с 1942 года, производство автомобилей стало постепенно увеличиваться. Во второй половине 1942 года ЗИС на базе оборудования, оставшегося в Москве, восстановил, хотя и в небольших размерах, производство автомобилей и до конца года отправил в армию более 500 машин. В дальнейшем поставки этого завода непрерывно возрастали.
Еще в конце 1941 года в г. Миасе на Урале началось строительство нового автомобильного завода на базе оборудования, эвакуированного ЗИСом. В мае 1942 года этот завод начал выпускать двигатели, а в июне 1944 года – автомобили ЗИС-5. Небольшое количество машин этой же марки выпустил и Ульяновский автозавод, но его поставки для армии с 1942 года до конца войны составили немного – 6,2 тыс. машин. Всего же за годы Великой Отечественной войны Красная Армия получила от промышленности 162,6 тыс. автомобилей. Около 55% всех грузовых машин были поставлены Горьковским автозаводом. Это были полуторатонные автомобили ГАЗ-АА. Остальные поступавшие в армию грузовики имели марку ЗИС-5.

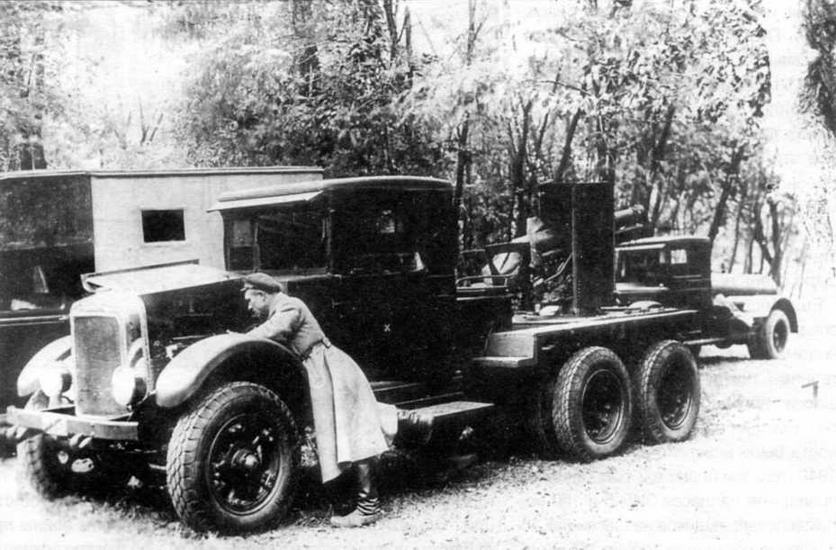

Осмотр СУ-1-12 на шасси американского автомобиля «Мореланд» после маневров. Киевский военный округ, 45-й механизированный корпус, осень 1933 года

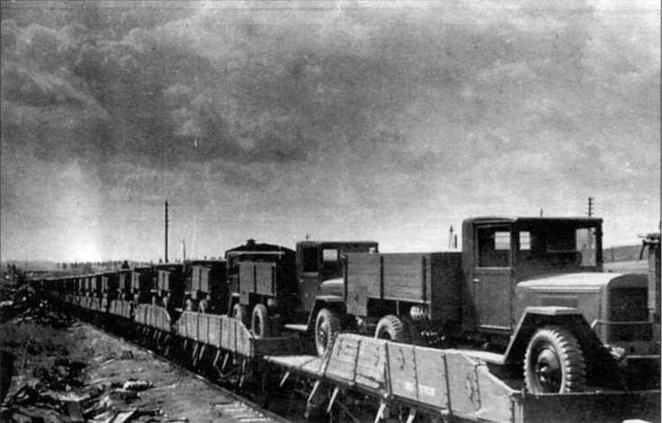

Эшелон с автомобилями ЗИС-5В, выпущенными автозаводом в г. Миасе. 1944 год
В конце 1941 года начались поставки в СССР автомобилей по ленд-лизу, возраставшие год от года и ставшие основными для действующей Красной Армии. Всего за годы войны в нашу страну поступило 477 785 американских, канадских и английских автомобилей.
Следует отметить, что значительная часть импортных автомашин была повышенной проходимости, благодаря чему они успешно использовались для буксировки орудий и для установки на них вооружения гвардейских минометных частей.
Для обучения личного состава автомобильных подразделений правилам эксплуатации и ремонта импортной техники были выпущены брошюры с упрощенным их изложением. Тем не менее тысячи ленд-лизовских автомобилей были водителями загублены. В немалой степени этому способствовали наставления Автомобильно-технического комитета ГАУ, официально разрешавшего перегрузки импортной автотехники (представители комитета изучили ленд-лизовские машины и сочли, что американские конструкторы неправильно оценивают грузоподъемность своих машин). Такая позиция ГАУ вполне объясняется нехваткой автотранспорта. Во фронтовых же условиях автомобили грузили без всякой оглядки даже на эти нормативы. В 1945 году нормы загрузки несколько снизили.
Непродолжительной эксплуатации способствовал и тот факт, что двигатели импортных автомобилей для того времени имели относительно высокую степень сжатия и потому были очень чувствительны к качеству топлива. На низкосортном советском бензине они работали с детонацией, что служило причиной быстрого выхода моторов из строя. В несколько лучшем положении находились двигатели «студебекеров», имевшие меньшую степень сжатия: 5,6 против 6,1 —6,75 у других машин. В 1942 году бензин начали этилировать, что в значительной степени позволило избавиться от детонации. Но низкосортное топливо продолжало разрушать масло в картере, и долговечность импортных двигателей оставалась невысокой.
Совершенно очевидно, что главным образом благодаря ленд-лизовским поставкам автомобильный парк Красной Армии в конце войны составлял 664,5 тыс. автомобилей. После окончания Второй мировой войны большая часть импортных автомашин была возвращена стране– поставщику. Некоторое их количество эксплуатировалось в Советской Армии до конца 1940-х годов, а в народном хозяйстве еще дольше.

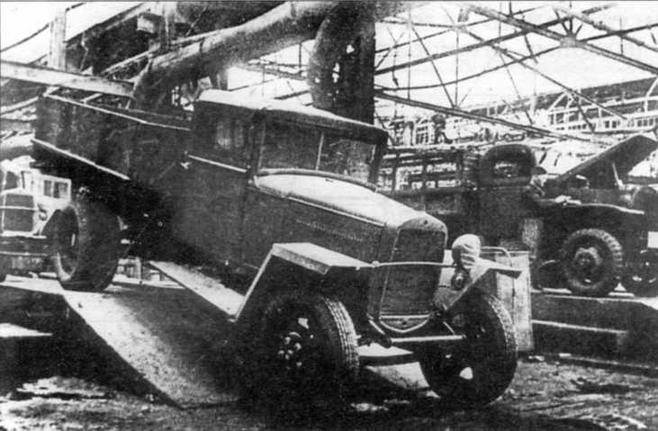

Сборочный цех Горьковского автозавода. На параллельных нитках конвейера собирались отечественные ГАЗ-ММ (на переднем плане) и ленд– лизовские «Шевроле» G7107

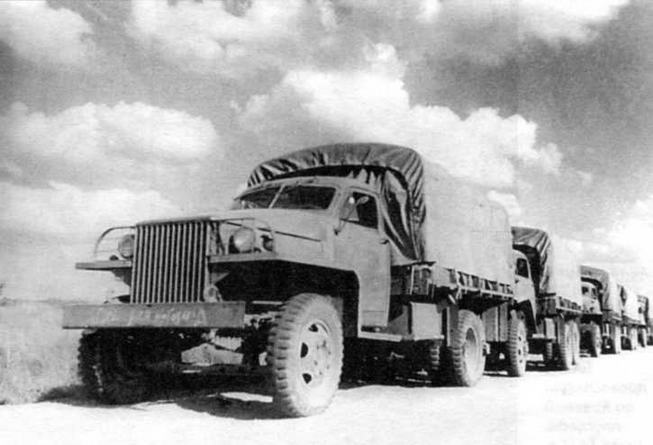

Колона грузовиков «Студебекер» US6 готова к перегонке на фронт. На бампере передней машины надпись: «Все для победы!»
* * *
В справочнике приводится краткая информация по производству, особенностям конструкции и эксплуатации легковых и грузовых автомобилей в Красной Армии, даются краткие технические характеристики. В разделе «Автомобили иностранного производства» отдельные главы посвящены автомобилям, поступавшим в войска в значительных количествах, таким, как «Виллис», «Додж 3/4», «Студебекер» и некоторым другим. Информация о прочих машинах, а за годы войны в СССР поступили, как минимум, 20 моделей автомобилей пяти английских и семи американских фирм, встречавшихся в ограниченном количестве, объединена в общую главу. Отдельной главой представлена информация об использовании в Красной Армии трофейных автомобилей.
Отечественные автомобили
Легковые автомобили
ГАЗ-А
Первая модель легкового автомобиля, выпускавшаяся Горьковским автомобильным заводом по лицензии американской фирмы Ford Motor Company. Серийное производство осуществлялось с 1932 по 1936 год. За пять лет выпущено 41 917 автомобилей.
Серийные модификации:
ГАЗ-А – базовая модель с четырехдверным кузовом «фаэтон» и брезентовым верхом.Особенности конструкции: колесная формула 4x2, подвеска колес на поперечных рессорах, четырехцилиндровый двигатель, подача топлива самотеком, нерегулируемые клапаны, большой дорожный просвет, трехступенчатая коробка передач.
ГАЗ-4 – пикап с цельнометаллической кабиной и металлической платформой грузоподъемностью 500 кг. Изготовлено 10 648 экземпляров.
ГАЗ-ТК – трехосное шасси повышенной проходимости для специальных машин.

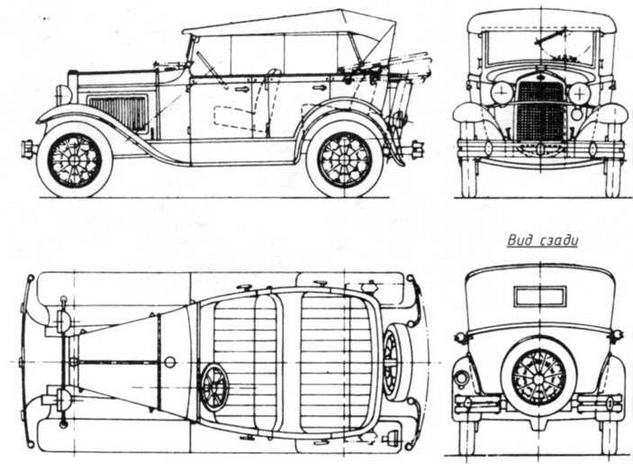

ГАЗ-А
Автомобили ГАЗ-А возглавляют колону бронеавтомобилей БА-27, проходящую по Красной площади. 1 мая 1931 г.
Небольшая партия автомобилей, получившая наименование ГАЗ-АА– ремкуз, была выпущена московским кузовным ремонтным заводом «Аремкуз» с закрытым кузовом «седан».
Практически сразу после начала серийного производства «газики» стали поступать в Красную Армию.
Это были штатные автомобили комсостава РККА до командира дивизии включительно. На базе пикапа ГАЗ-4 монтировались радиостанции 5АК-1.
ГАЗ-А использовались в ходе военных конфликтов у озера Хасан и у реки Халхин-Гол, в советско-финской и Великой Отечественной войнах. В последней, правда, уже весьма ограниченно. Тем не менее, будучи не очень прочной, с низкой долговечностью узлов и агрегатов в полевых условиях, эта устаревшая машина даже лучше подходила для фронтовой службы, чем более современный ГАЗ-М1. ГАЗ-А имел съемный брезентовый верх и боковины, более удобные для армейской службы, чем закрытый цельнометаллический кузов, был динамичен и обладал неплохой проходимостью по снегу и грязи за счет сравнительно узких шин большого диаметра, создававших меньшее сопротивление качению по слабым грунтам.
На базе ГАЗ-А выпускались бронеавтомобили Д-8, Д-12 и ФАИ. На шасси ГАЗ-ТК изготавливалась самоходная пушка Курчевского (СПК). 76-мм безоткатное (по терминологии того времени – динамореактивное) орудие на тумбовой установке размещалось в кормовой части машины. До 1937 года части Красной Армии получили 23 СПК. К июню 1941 года большинство из них находилось в неисправном состоянии.

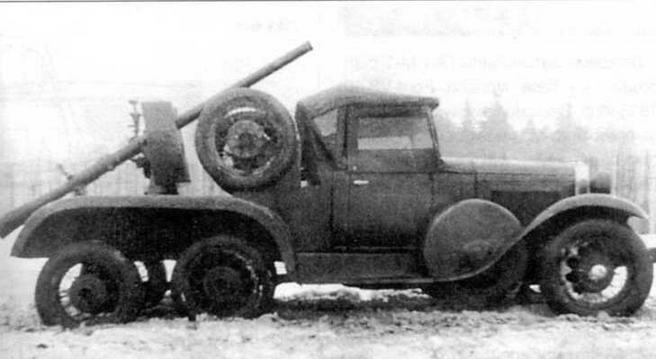

Самоходная пушка Курчевского (СПК) – 76-мм динамореактивная пушка на автомобиле ГАЗ-ТК.

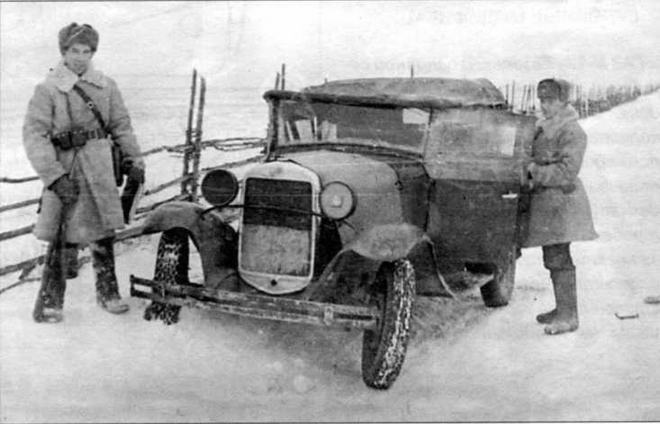

Автомобиль ГАЗ-А на фронте. 1941 год
Краткая техническая характеристика автомобиля ГАЗ-А
| Масса, кг: | |
| без нагрузки | 1080 |
| с полной нагрузкой | 1380 |
| Число мест в кузове | 4 |
| Скорость движения, км/ч: | |
| наибольшая | 95 |
| средняя техническая: | |
| по шоссе | 45 |
| по грунтовой дороге | 30 |
| Габаритные размеры, мм: | |
| длина | 3875 |
| ширина | 1710 |
| высота | 1780 |
| Колея, мм: | |
| передних колес | 1405 |
| задних колес | 1420 |
| База, мм | 2630 |
| Номинальный размер шин | 4,75-28” (или 5,5-29") |
| Наименьший радиус поворота, м | 5,5 |
| Наименьший дорожный просвет, мм | 212 |
| Двигатель: | |
| тип | четырехтактный |
| карбюраторный | |
| марка | ГАЗ-А |
| мощность, л/с | 40 |
| число оборотов, об/мин | 2200 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 45 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 12 |
| по грунтовой дороге | 16 |
| Запас хода по горючему, км: | |
| по шоссе | 375 |
| по грунтовой дороге | 280 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 15 |
| боковой крен с полной нагрузкой, град. | 12 |
| глубина брода, м | 0,5 |

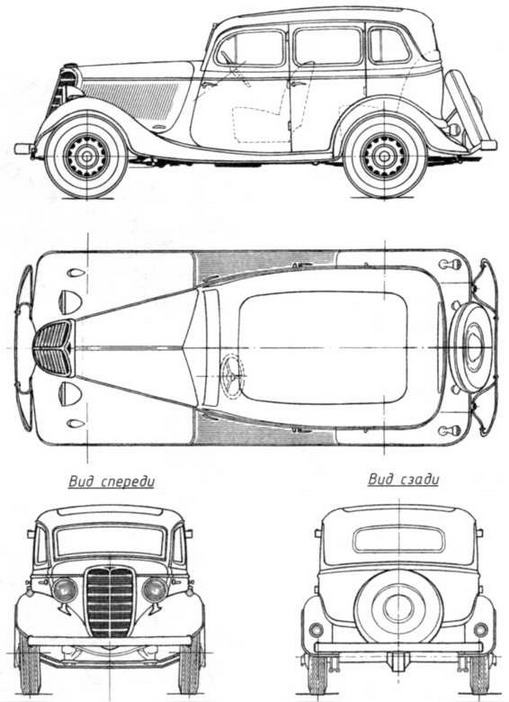

ГАЗ-М1
Легковой автомобиль ГАЗ М-1 был создан на базе модели Ford-V8-40 1933 года. Внешне «эмка» отличалась от прототипа облицовкой и колесами, однако на ней установили двигатель ГАЗ-М, так как V-образную восьмерку ГАЗ освоить не смог. Серийный выпуск был начат 17 марта 1936 года. Производство ГАЗ М-1 было в основном свернуто в 1941 году, но сборка из запаса деталей продолжалась еще долгое время. Всего было выпущено 62 888 автомобилей.
ГАЗ м-1

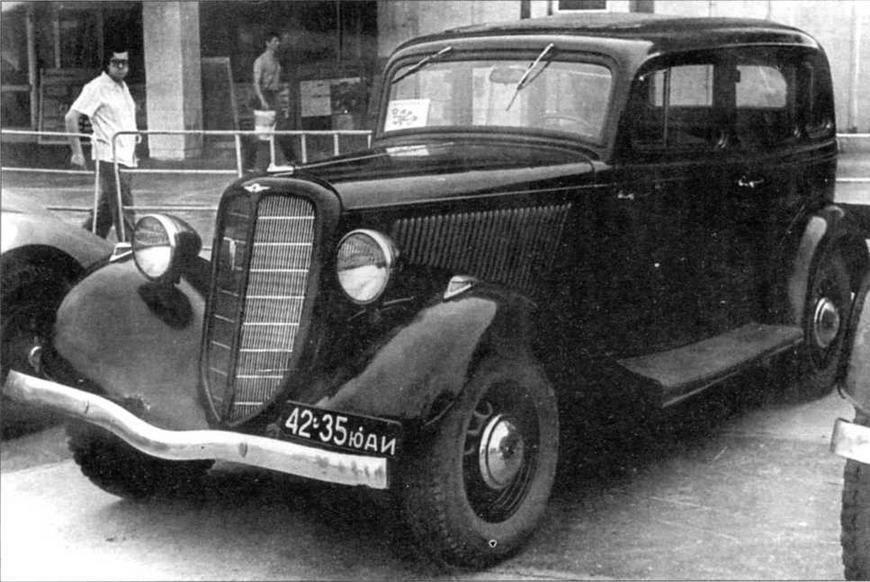

Легковой автомобиль ГАЗ М-1. Снимок 1970-х годов
Серийные модификации:
ГАЗ М-1 – базовый и основной серийный вариант с кузовом «седан». Особенности конструкции: колесная формула 4x2, жесткая лонжеронная рама с Х-образной поперечиной, четырехцилиндровый двигатель объемом 3285 см³, центробежный автомат опережения зажигания, сухое однодисковое сцепление, трехходовая четырехступенчатая коробка передач, подвеска на продольных полуэлпиптических рессорах, гидравлические амортизаторы одностороннего действия, механические тормоза, сиденья с продольной регулировкой.
ГАЗ М-415 – легковой автомобиль с кузовом «пикап» грузоподъемностью 400 кг.
ГАЗ-11-40 – модернизированный легковой автомобиль с кузовом «фаэтон» и шестицилиндровым двигателем ГАЗ-11 мощностью 76 л.с. Отличался от базового автомобиля формой облицовки радиатора и отдушин на боковинах капота, бамперами с клыками, новой панелью приборов, усовершенствованными тормозами, поршневыми амортизаторами двойного действия и усиленными рессорами. Изготовлено несколько экземпляров.
ГАЗ-11-73 – модернизированный автомобиль с кузовом «седан». Изготовлено 1250 машин.

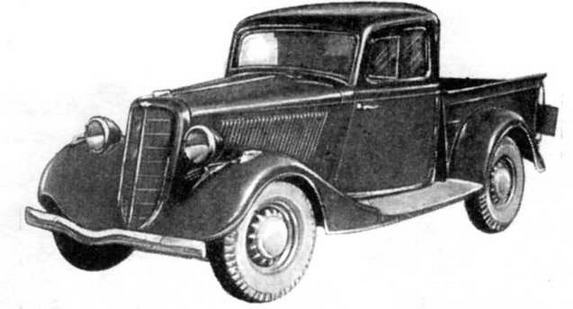

Справа: Автомобиль ГАЗ М-415 с кузовом пикап.

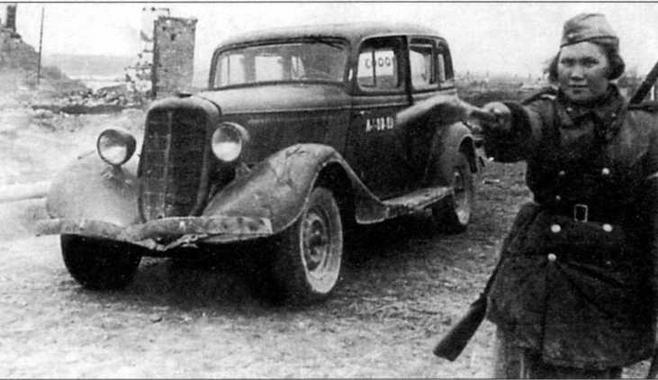

В центре: «Эмка» на фронтовой дороге

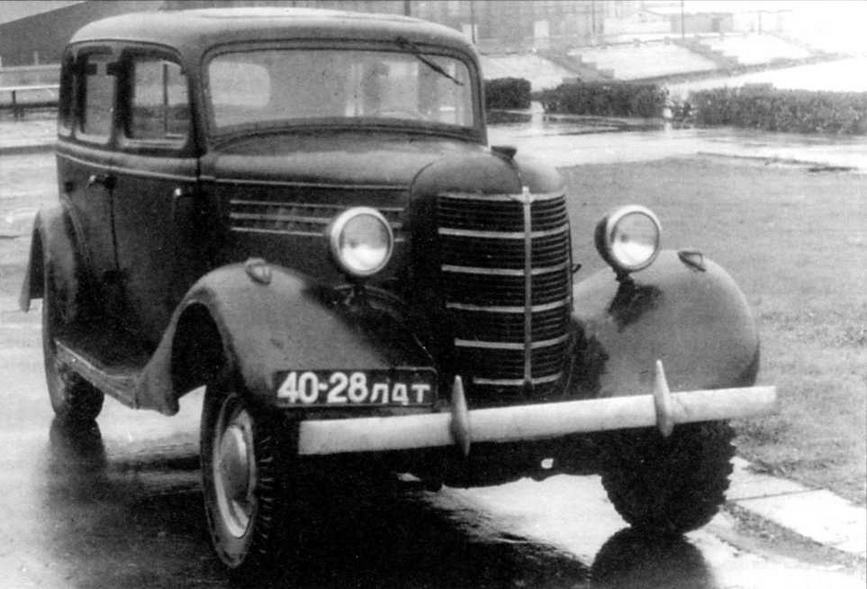

Легковой автомобиль ГАЗ-11-73. Снимок 1970-х годов

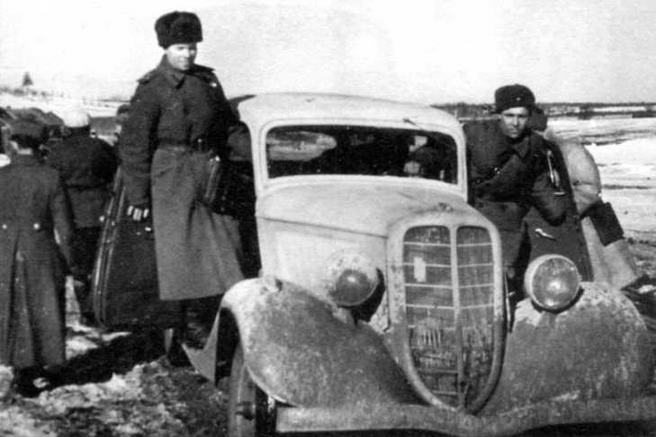

Командир 144-й стрелковой дивизии полковник Ф.Д.Яблоков на подножке своего автомобиля ГАЗ М-1. Северо-западнее Вязьмы, 12 марта 1943 года
Краткая техническая характеристика автомобиля ГАЗ М-1
| Масса, кг: | |
| без нагрузки | 1370 |
| с полной нагрузкой | 1720 |
| Число мест в кузове | 5 |
| Скорость движения, км/ч: | |
| наибольшая | 100 |
| средняя техническая: | |
| по шоссе | 50 |
| по грунтовой дороге | 25 |
| Габаритные размеры, мм: | |
| длина | 4625 |
| ширина | 1770 |
| высота | 1775 |
| Колея, мм: | |
| передних колес | 1435 |
| задних колес | 1440 |
| База, мм | 2845 |
| Номинальный размер шин | 7,00-16" |
| Наименьший радиус поворота, м | 6,35 |
| Наименьший дорожный просвет, мм | 210 |
| Двигатель: | |
| тип | четырехтактный |
| карбюраторный | |
| марка | ГАЗ-М |
| мощность, л/с | 50 |
| число оборотов, об/мин | 2800 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 60 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 12 |
| по грунтовой дороге | 18—20 |
| Запас хода по горючему, км: | |
| по шоссе | 500 |
| по грунтовой дороге | 300—330 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 15 |
| боковой крен с полной нагрузкой, град. | 12 |
| глубина брода, м | 0,5 |
ГАЗ-61
Первый отечественный полноприводной легковой автомобиль высокой проходимости. Разработан в 1939 году под руководством В.А.Грачева. Серийно производился в ограниченных количествах в 1941 – 1943 годах.
Серийные модификации:
ГАЗ-61-40 – базовая модель с кузовом «фаэтон». Особенности конструкции: колесная формула 4x4, шестицилиндровый двигатель ГАЗ-11, четырехступенчатая коробка передач типа ГАЗ-АА, шарниры равных угловых скоростей типа «Бендикс-Вейсс» в переднем мосту. Изготовлено несколько автомобилей этого варианта.
ГАЗ-61-73 – цельнометаллический кузов типа «седан» от автомобиля ГАЗ-11-73. В 1941 году изготовлена 181 машина.
ГАЗ-61-417 – пикап с упрощенной брезентовой кабиной, предназначенный для буксировки противотанковых орудий.
Автомобиль ГАЗ-61 предназначался для обслуживания высшего командного состава Красной Армии. На таких машинах ездили Г.К.Жуков, И.С.Конев, К.К.Рокоссовский, С.К.Тимошенко и другие.
ГАЗ М-1 был самым массовым, наиболее известным и популярным отечественным автомобилем предвоенных лет. На 20 июня 1941 года в Красной Армии насчитывалось 10 500 «эмок», которые являлись основными командирскими автомобилями в 1941—1942 годах, после чего их сменили в этой роли ленд-лизовские машины.
На базе «эмки» выпускались бронеавтомобили ФАИ-М и БА-20.

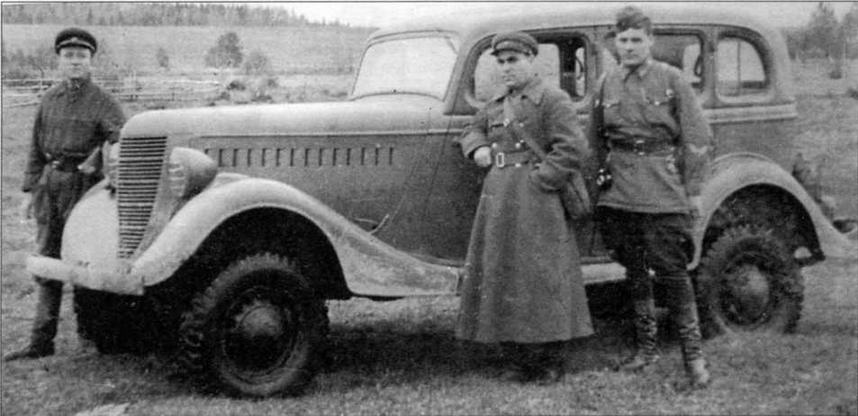

Автомобиль ГАЗ-61-73 в действующей армии. Осень 1941 г.

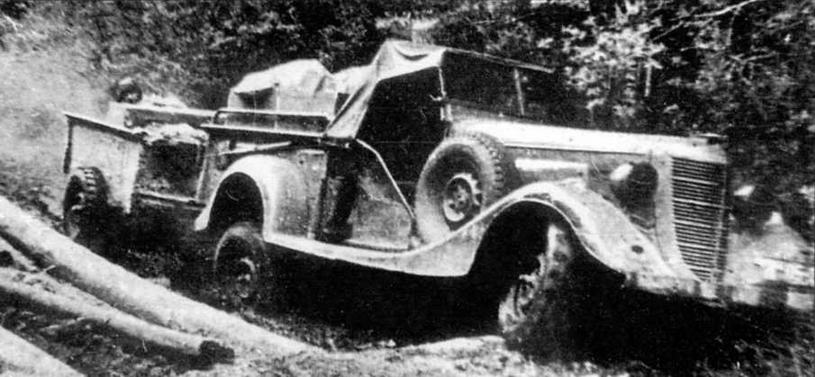

Полноприводной автомобиль-пикап ГАЗ-61-417 во время испытаний
Краткая техническая характеристика автомобиля ГАЗ-61-73
| Масса, кг: | |
| без нагрузки | 1320 |
| с полной нагрузкой | 1650 |
| Число мест в кузове | 5 |
| Скорость движения, км/ч: | |
| наибольшая | 107 |
| средняя техническая: | |
| по шоссе | 50 |
| по грунтовой дороге | 25 |
| Габаритные размеры, мм: | |
| длина | 4670 |
| ширина | 1750 |
| высота | 1905 |
| Колея, мм: | |
| передних колес | 1440 |
| задних колес | 1440 |
| База, мм | 2845 |
| Номинальный размер шин | 7.00-16" |
| Наименьший радиус поворота, м | 6,75 |
| Наименьший дорожный просвет, мм | 210 |
| Двигатель: | |
| тип | четырехтактный |
| карбюраторный | |
| марка | ГАЗ-11 |
| мощность, л/с | 50 |
| число оборотов, об/мин | 2800 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 60 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 14 |
| по фунтовой дороге | 22 |
| Запас хода по горючему, км: | |
| по шоссе | 375 |
| по грунтовой дороге | 200 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 43 |
| боковой крен с полной нагрузкой, град. | — |
| глубина брода, м | 0,85 |

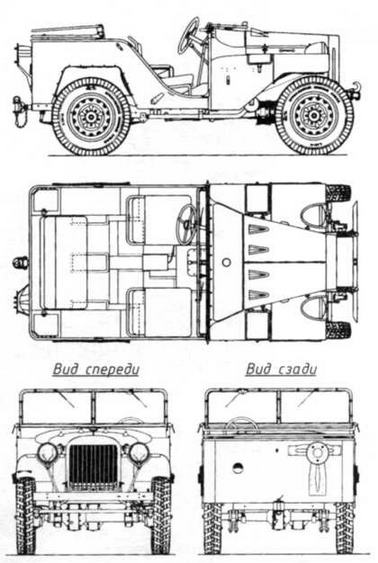

ГАЗ-64
Первый отечественный армейский многоцелевой полноприводной автомобиль высокой проходимости – джип. Разработан в КБ ГАЗа под руководством В.А.Грачева в 1941 году в рамках той же концепции, что и зарубежные аналоги, но без каких-либо конструктивных заимствований. При создании автомобиля широко использовались отработанные узлы и агрегаты других моделей ГАЗа. За время серийного производства в 1941 —1942 годах было изготовлено 672 машины.
ГАЗ-64

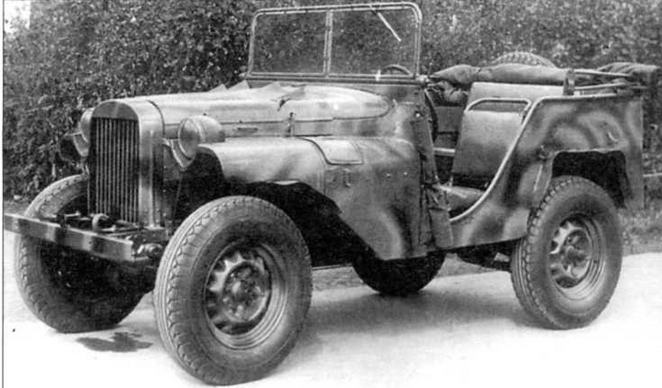

Один из первых ГАЗ-64. Лето 1941 года. На колесах машины – шоссейные покрышки от «Эмки».

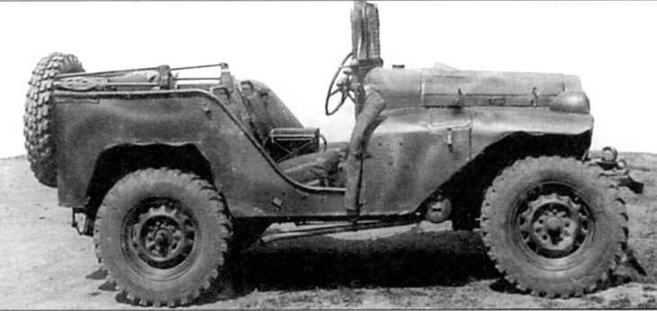

Серийный ГАЗ-64 перед испытаниями
Серийная модификация:
ГАЗ-64-416 – базовый и единственный серийный вариант. Особенности конструкции: колесная формула 4x4, цельнометаллический открытый бездверный кузов с брезентовыми тентом и боковинами, откидное ветровое стекло, четырехцилиндровый двигатель типа ГАЗ-М, коробка передач типа ГАЗ-MM, одноступенчатая раздаточная коробка, шестирядный радиатор, подвеска переднего моста на четырех четвертьэллиптических рессорах, заднего – на двух полуэллиптических.
Автомобиль ГАЗ-64 использовался в войсках как многоцелевой легкий грузовик-вездеход. Он мог перевозить, правда с перегрузкой, до отделения бойцов, обслуживать командиров среднего звена и штабных офицеров. Машины успешно эксплуатировались в подразделениях связи, с размещением на них радиостанций различных типов.

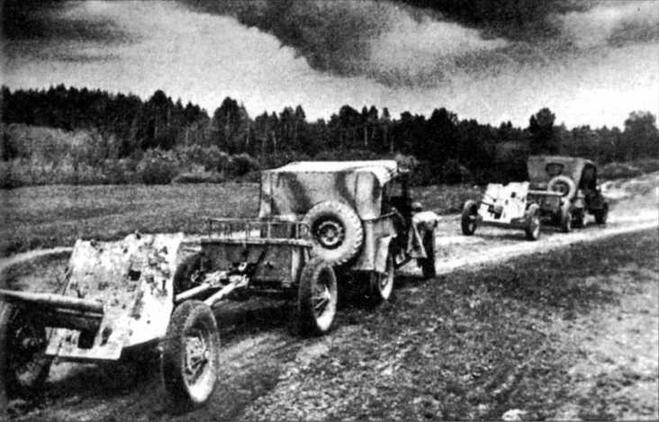

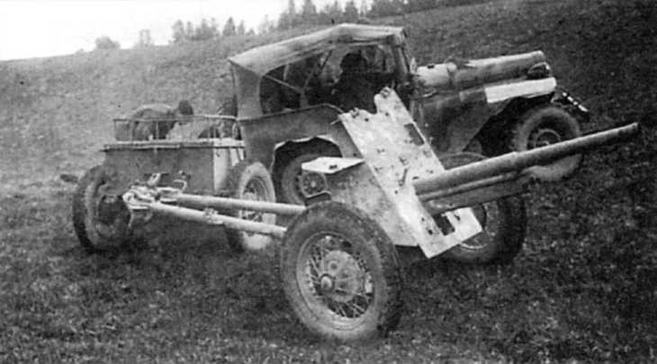

Применялся ГАЗ-64 и как легкий быстроходный артиллерийский тягач, способный уверенно буксировать в любых условиях 45-мм противотанковую пушку с зарядным ящиком, 57-мм противотанковую и 76-мм дивизионную пушки без передков. С достаточно тяжелой 76-мм пушкой ЗИС-З, которую обычно буксировали более солидные машины, ГАЗ-64 уверенно преодолевал подъем в 18°. Тем самым в значительной степени решался вопрос повышения мобильности противотанковой артиллерии.
Сравнительные испытания ГАЗ-64 и «Виллис» МВ на НИБТПолигоне в Кубинке, май – июль 1943 года
Командир и комиссар 52-й танковой бригады у штабной автомашины ГАЗ-64. Северная группа войск Закавказского фронта, сентябрь 1942 года
Краткая техническая характеристика автомобиля ГАЗ-64
| Масса, кг: | |
| без нагрузки | 1306 |
| с полной нагрузкой | 1560 |
| Число мест в кузове | 4 |
| Скорость движения, км/ч: | |
| наибольшая | 92 |
| средняя техническая: по шоссе | 42,8 |
| по грунтовой дороге | 34,8 |
| Габаритные размеры, мм: | |
| длина | 3305 |
| ширина | 1535 |
| высота | 1690 |
| Колея, мм: | |
| передних колес | 1278 |
| задних колес | 1245 |
| База, мм | 2100 |
| Номинальный размер шин | 6,50-16" |
| Наименьший радиус поворота, м | 5,8 |
| Наименьший дорожный просвет, мм | 227 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | ГАЗ-64-6004 |
| мощность, л/с | 50 |
| число оборотов, об/мин | 2800 |
| Применяемое горючее | бензин 2-го сорта |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 12.6 |
| по грунтовой дороге | 25.4 |
| Запас хода по горючему, км: | |
| по шоссе | 317 |
| по грунтовой дороге | 190 |
| Преодолеваемые | |
| препятствия: | |
| наиб, угол подъема с полной нагрузкой, град. | 38 |
| боковой крен с полной нагрузкой, град. | 25 |
| глубина брода, м | 0,8 |
Предполагалось, но не было осуществлено использование ГАЗ-64 и в качестве носителя различных типов вооружения. Еще до войны на опытном образце опробовали установку пулеметов ДС, ДТ и даже тяжелого «максима». В 1943 году испытывали установку легкой 37-мм пушки, с целью размещения ее в дальнейшем на ГАЗ-67.
С мая 1942 года на шасси ГАЗ-64 выпускался бронеавтомобиль БА-64.
ГАЗ-67
Армейский многоцелевой полноприводной автомобиль, созданный в результате глубокой модернизации ГАЗ-64. Серийно выпускался на ГАЗе с сентября 1943-го по август 1953 года. За это время изготовлено 92 843 машины, до 9 мая 1945 года – 4851.
ГАЗ-67Б
Серийные модификации:
ГАЗ-67 – базовая модель, на которой по сравнению с ГАЗ-64 были расширены колеи передних и задних колес, усилена рама, изменены передняя часть кузова и приборный щиток, введены отдельные передние и задние крылья, установлен дополнительный бензобак, увеличена мощность двигателя, задние рессоры размещены над кожухами моста и др.
ГАЗ-67Б – модернизированный по ряду узлов и агрегатов ходовой части ГАЗ-67. Выпускался с января 1944 года.

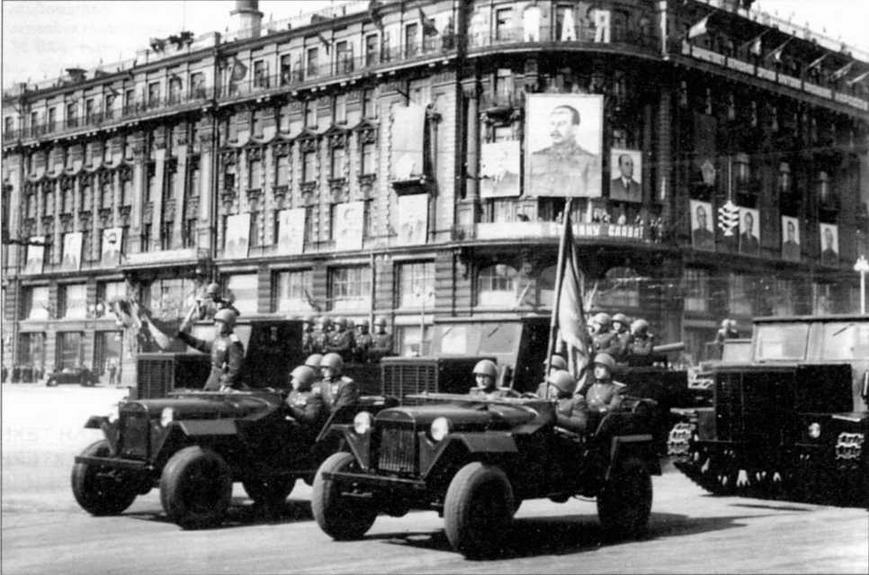

Автомобили ГАЗ-67 принимали участие в заключительном этапе Великой Отечественной войны. До 9 мая 1945 года в войска было поставлено около 2,5 тыс. машин. Они приобрели некоторую популярность в действующей армии под кличкой «Иван-Виллис», как самобытный типично русский образец автомобиля – прочный, неприхотливый, тяговитый и вездеходный.
Основная часть службы ГАЗ-67 в армии и в народном хозяйстве пришлась на послевоенный период. В армии эти машины эксплуатировались вплоть до конца 1950-х годов, когда их заменили автомобилями ГАЗ-69.

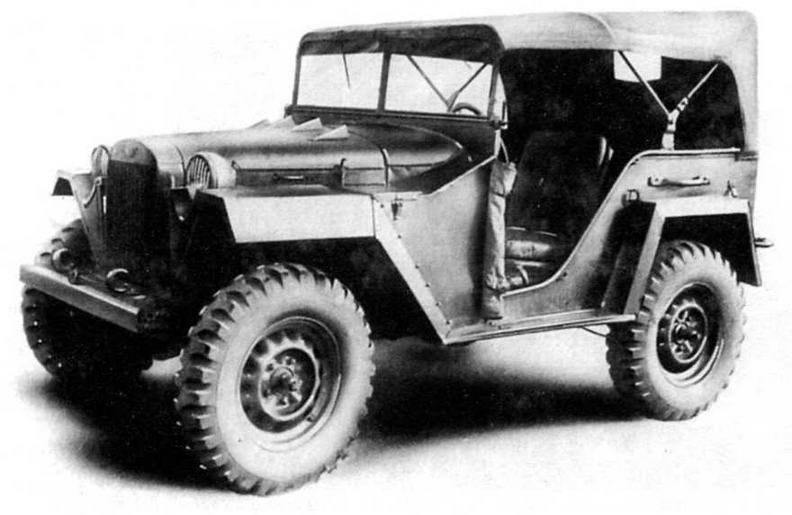

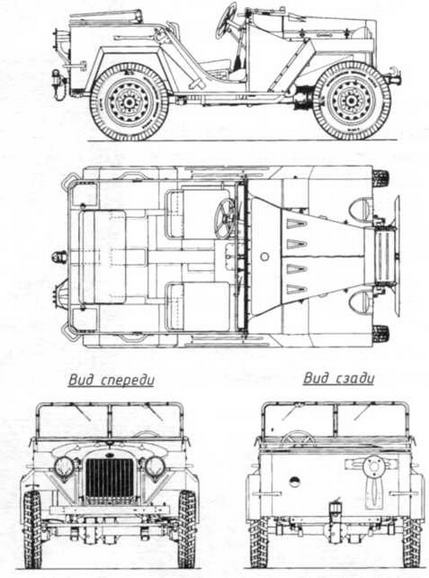

Автомобиль ГАЗ-67
В конце 1943 года был разработан опытный образец автомобиля ГА367^120 с полностью закрытым кузовом. Серийно такая машина не выпускалась, но вызвала многочисленные подражания. В последующие годы многие ГАЗ-67 силами эксплуатирующих организаций оборудовались закрытыми кузовами разных форм и исполнений – деревянными, металлическими и смешанной конструкции.
В 1949 году на базе агрегатов ГАЗ-67 в НАМИ разработали амфибию НАМИ-011. После доработок она мелкосерийно выпускалась на ГАЗе под индексом ГАЗ-011.

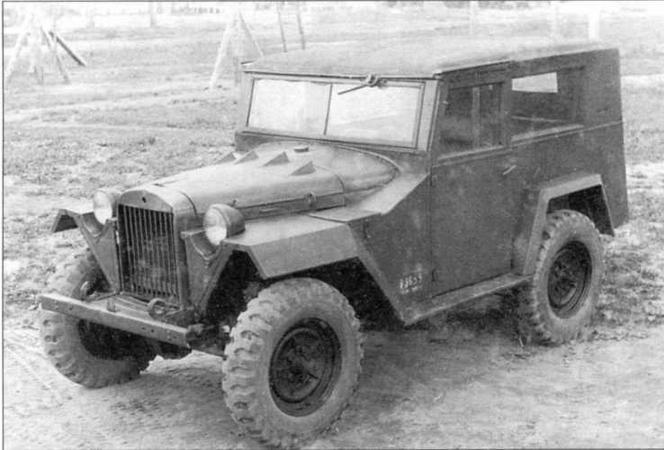

Автомобиль ГАЗ-67-420 с закрытым кузовом.
ГАЗ-67 с пушкой ЗИС-2 на буксире выезжает из планера Як-14. 1949 год.

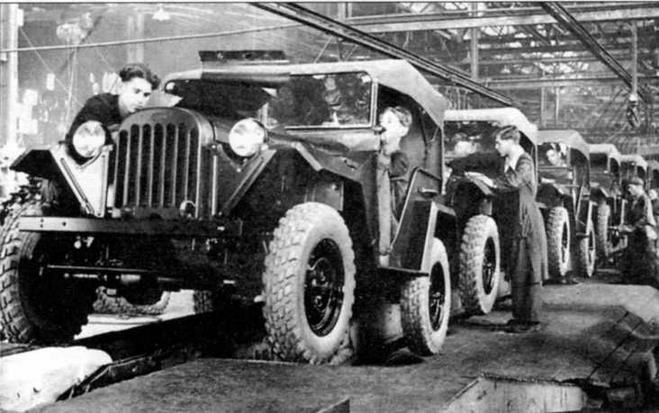

Сборочный конвейер ГАЗ-67 Б. 1949 год. На сборке работают воспитанники ремесленного училища № 1
Краткая техническая характеристика автомобиля ГАЗ-67Б
| Масса, кг: | |
| без нагрузки | 1320 |
| с полной нагрузкой | 1720 |
| Число мест в кузове | 4 |
| Скорость движения, км/ч: | |
| наибольшая | 90 |
| средняя техническая: | |
| по шоссе | 35—40 |
| по грунтовой дороге | 25 |
| Габаритные размеры, мм: | |
| длина | 3350 |
| ширина | 1685 |
| высота | 1700 |
| Колея, мм: | |
| передних колес | 1446 |
| задних колес | 1446 |
| База, мм | 2100 |
| Номинальный размер шин | 6,50-16" |
| Наименьший радиус поворота, м | 6,5 |
| Наименьший дорожный просвет, мм | 200 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | ГАЗ-64-6004 |
| мощность, л/с | 54 |
| число оборотов, об/мин | 2800 |
| Емкость топливного бака, л | 70(40+30) |
| Применяемое горючее | бензин 2-го сорта |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 14 |
| по грунтовой дороге | 20,4 |
| Запас хода по горючему, км: | |
| по шоссе | 500 |
| по грунтовой дороге | 340 |
| Преодолеваемые препятствия: наиб, угол подъема с | |
| полной нагрузкой. град. | 30 |
| боковой крен с полной нагрузкой, град. | 25 |
| глубина брода, м | 0,7 |
Автомобили ГАЗ-67Б возглавляют колонну артиллерии, движущуюся на Красную площадь. 1 мая 1947 г.
ЗИС-101
Первый советский крупносерийный легковой автомобиль представительского класса. Его конструкция во многом была скопирована с «Бьюика» модели «32-90». Шасси постарались не трогать, а вот кузов сделали новый. Его спроектировала американская кузовостроительная фирма Budd в Филадельфии. Производство ЗИС-101 осуществлялось заводом ЗИС с 1937 по 1941 год. Изготовлено 8752 автомобиля.
ЗИС-101А
Серийные модификации:
ЗИС-101 – базовая модель с кузовом «лимузин». Особенности конструкции: колесная формула 4x2, восьмицилиндровый двигатель, двухкамерный карбюратор, термостат в системе охлаждения, трехступенчатая коробка передач с синхронизаторами, радиоприемник, отопитель кузова.
ЗИС-101 А – модернизированный ЗИС-101. Новая облицовка радиатора и оформление передней части кузова, двигатель мощностью 116 л.с.
ЗИС-102 – вариант ЗИС-101 с кузовом «фаэтон».
ЗИС-102 А – модернизированный ЗИС-102.
Новый автомобиль ЗИС-101 был показан руководству страны в 1936 году. Сталин положительно оценил работу советских инженеров и, после исправления некоторых элементов, дал машине «зеленую улицу». ЗИС-101 использовались в качестве персональных автомобилей партийных, советских и хозяйственных руководителей высшего звена, а в Красной Армии – для перевозки высшего командного состава.

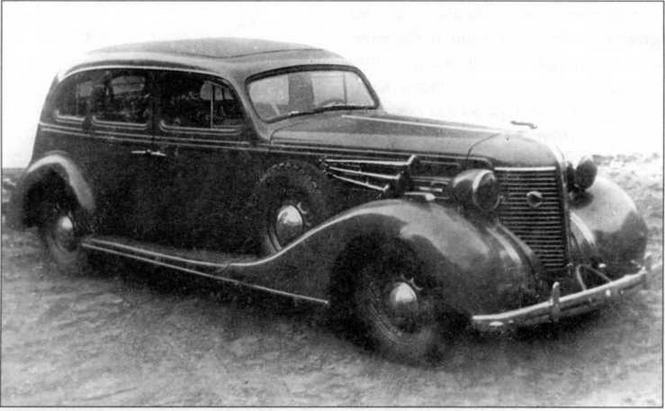

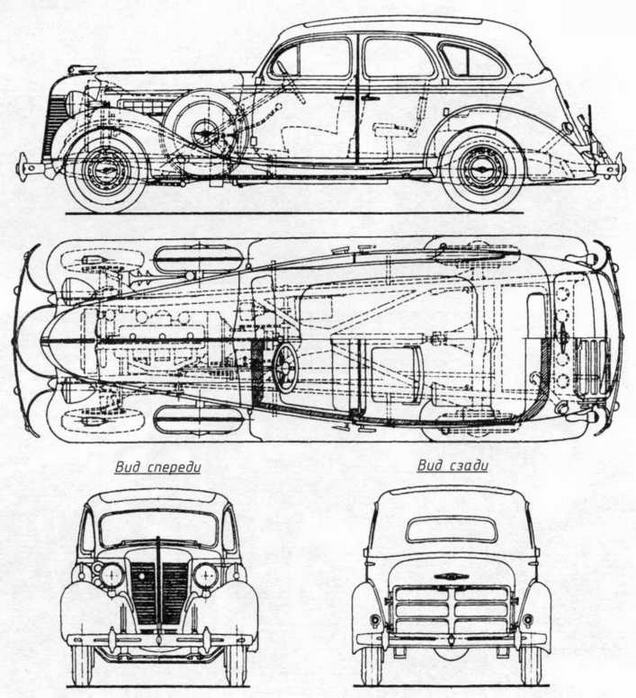

Автомобиль ЗИС-101
Автомобиль ЗИС-101А
Краткая техническая характеристика автомобиля ЗИС-101
| Масса, кг: | |
| без нагрузки | 2550 |
| с полной нагрузкой | 2970 |
| Число мест в кузове | 6 |
| Скорость движения, км/ч: | |
| наибольшая | Н5 |
| средняя техническая: | |
| по шоссе | 60 |
| по грунтовой дороге | 30 |
| Габаритные размеры, мм: | |
| длина | 5750 |
| ширина | 1890 |
| высота | 1870 |
| Колея, мм: | |
| передних колес | 1500 |
| задних колес | 1550 |
| База, мм | 3605 |
| Номинальный размер шин | 7,50-17" |
| Наименьший радиус поворота, м | 7,7 |
| Наименьший дорожный просвет, мм | 190 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | ЗИС-101 |
| мощность, л/с | ПО |
| число оборотов, об/мин | 3200 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 85 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 20 |
| по грунтовой дороге | 28 |
| Запас хода по горючему, км: | |
| по шоссе | 400 |
| по грунтовой дороге | 300 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 20 |
| боковой крен с полной нагрузкой, град. | 12 |
| глубина брода, м | 0,4 |
