В декабре 1954 г. на “95-2”, наконец, установили ТВ-12, и в начале января перевезли на аэродром в Жуковский. 21 числа опытную машину официально передали на заводские испытания, а 16 февраля экипаж во главе с летчиком– испытателем М.А.Нюхтиковым и вторым пилотом И.М.Сухомлиным поднял бомбардировщик в воздух. Полеты и доводки самолета на этапе заводских испытаний велись до 8 января 1956 г. За этот период “дублер" совершил 68 полетов с общим налетом 168 ч. В целом испытания проходили нормально, но один эпизод едва не сорвал в очередной раз всю программу самолета “95”.

Летом 1955 г., когда “дублер” в очередной раз возвращался на аэродром, бортинженер Тер-Акопян сообщил по радио, что не выпускается шасси, причем ни от основной электросети, ни от аварийной. Сажать самолет “на брюхо" означало с большой вероятностью погубить вторую опытную машину. В Жуковском создалась тревожная обстановка. Бомбардировщик летал кругами, выжигая топливо. Из Москвы срочно приехали Туполев, Кербер и другие ведущие сотрудники ОКБ. Кербер со специалистами по оборудованию разложил на траве у выносного КП электрические схемы и стал искать причину невыпуска шасси при питании от аварийной сети. Туполев в сильном возбуждении ходил вокруг и торопил Кербера. Так продолжалось около двух часов. Наконец Кербер взял микрофон и начал четко передавать команды на борт самолета. Он велел Тер– Акопяну полностью обесточить машину, и на какое-то время “дублер” остался без радиосвязи с землей. При повторном включении электросети реле, блокировавшее систему выпуска шасси и вычисленное Кербером, сработало, шасси выпустилось, и самолет совершил нормальную посадку.

Этим же летом “дублер” представили министру обороны Г.К.Жукову и руководителю страны Н.С.Хрущеву, который, сидя в кабине самолета, обсудил его дальнейшую судьбу с Туполевым. Широкой публике “95-2” впервые показали на традиционном воздушном параде в Тушино. Самолет произвел большое впечатление на западных авиаспециалистов. В НАТО он получил кодовое обозначение Bear (медведь). В течение двух лет западная пресса считала, что бомбардировщик создан в ОКБ С.В.Ильюшина и называла его Ил-38. Лишь через некоторое время за “железным занавесом" определили истинных создателей самолета, но присвоили ему неправильное обозначение Ту-20.

Испытания “дублера" продолжались. В сентябре 1955 г. наступило время главного экзамена – полета на максимальную дальность со сбросом бомб, фотографированием разрывов и возвращением на аэродром базирования. Маршрут начинался в Жуковском, пролегал через всю территорию СССР до Хабаровска, затем следовало бомбометание на камчатском полигоне и возвращение. В том полете взлетная масса “дублера” была равна 167,2 т, топлива – 84,44 т, крейсерская скорость – 750 км/ч, максимальная достигла 880 км/ч, практический потолок – 12150 м, длина разбега – 2300 м. Практическая дальность полета составила 13900 км, что было на 1100 км меньше оговоренной в техническом задании, но вполне достаточно для достижения североамериканского континента.

Нижняя пушечная установка Ту-95

Верхняя пушечная установка Ту-95 в выдвинутом положении

Решение найдено

Пока шли заводские испытания опытных машин, на заводе № 18 разворачивалось серийное производство бомбардировщика, которому присвоили официальное обозначение Ту-95 (открытое название – изделие «В”). Уже в 1955 г. на стапелях стояли самолеты двух первых серий – нулевой и первой, по пять машин в каждой. Серийные Ту-95 имели, в отличие от “дублера», удлиненный почти на 2 м фюзеляж, большую на 5% массу пустого самолета и полную комплектацию бортового оборудования. 31 августа 1955 г. были выпущены первые серийные машины № 5800003[* В соответствии с действовавшей до 1960 г. системой полный серийный номер самолета 5800003 расшифровывается следующим образом: первая цифра – 1955г., вторая -завод Ns 18, пятая – нулевая серия, седьмая-третья машина в серии. «Короткий» номер – 003. Новая система до сих пор закрыта, поэтому далее в тексте встречаются в основном “короткие" номера.] (бортовой номер “5”) и № 5800101 (бортовой – “6"). Обе они прошли заводские летные испытания с 1 октября 1955 г. по 28 мая 1956 г.

Госиспытания Ту-95 проводились на трех самолетах – “дублере" и двух первых серийных машинах – с 31 мая по август 1956 г. Первым начал полеты "дублер”. Он достиг максимальной скорости 882 км/ч, потолок составил 11300 м, а дальность – 15040 км. Серийные, более тяжелые машины, показали меньшую дальность и потолок. Результаты оказались ниже заданных в 1951 г. постановлением Совмина, поэтому самолет № 5800101 с 20 августа 1956 г. по 21 февраля следующего года находился на доработке, в ходе которой на него установили модернизированные двигатели НК-12М со взлетной мощностью 15000 э.л.с. Максимальная взлетная масса бомбардировщика увеличилась со 172 т до 182 т, а запас топлива – с 80,73 т до 89,53 т. Самолет получил обозначение Ту-95М (изделие “ВМ”) и внешне почти не отличался от Ту-95, за исключением дополнительных воздухозаборников в верхней части мотогондол, предназначенных для обдува электрооборудования. Он прошел заводские испытания в сентябре – октябре 1957 г., достиг максимальной скорости 905 км/ч и практического потолка 12150 м. Максимальная техническая дальность составила 16750 км, а практическая превысила 13000 км. Несмотря на то, что и эти данные были ниже заданных Советом Министров, 26 сентября 1957 г. самолет приняли на вооружение. Кстати, М-4 показал на госиспытаниях практическую дальность всего 9050 км.

В период с 1955 по 1957 гг. завод № 18 построил 31 бомбардировщик Ту-95, а до конца 1958 г. – еще 19 Ту-95М. Впоследствии все они были оснащены двигателями НК-12М, а затем – НК-12МВ. В 70-е гг. эти машины прошли весь цикл доработок и усовершенствований, позволивших им оставаться в строю вплоть до 80-х гг.

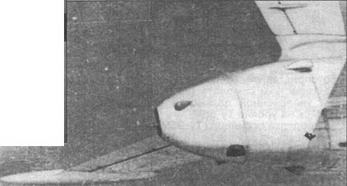

Обтекатель станции СПС-153 на Ту-95К-22

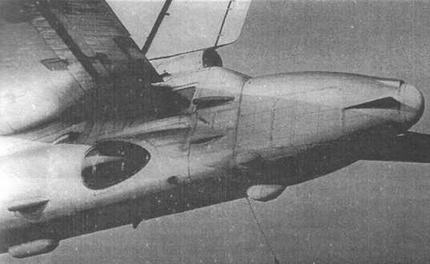

Обтекатель станции СПС-151 на доработанном Ту-95РЦ

Множество частных решений при изменении исходных данных

За свою долгую жизнь Ту-95 неоднократно модифицировался, что позволило различным его вариантам продержаться на вооружении до нынешних дней. В общей сложности спроектировано и построено более двух десятков вариантов Ту-95, еще большее количество осталось лишь на бумаге. Самолеты последних модификаций будут летать и в начале XXI века.

Ту-95А/МА, код НАТО – Bear-А

Для решения главной задачи – доставки ядерных боеприпасов – был разработан и строился отдельный вариант бомбардировщика под названием Ту-95А (изделие “В”). Он отличался термостабилизированным грузоотсеком, противолучевым термозащитным покрытием белого цвета нижней части фюзеляжа и светозащитными шторками в кабинах экипажа. На базе Ту-95М создали аналогичный носитель ядерных боеприпасов Ту-95МА.

Ту-95У, код НАТО – Bear-А

Часть оставшихся Ту-95/95М в 80-х гг. переоборудовали силами ВВС в учебные машины для подготовки и тренировки экипажей более поздних модификаций Ту-95. При переоборудовании с самолетов снималось бомбардировочное вооружение и оборудование, зашивались грузоотсеки. Внешним отличием учебных самолетов стала красная полоса вокруг фюзеляжа перед стабилизатором. Учебные машины базировались в Центре подготовки Дальней Авиации в Рязани и на аэродромах строевых частей. В начале 90-х гг. практически все оставшиеся Ту-95У были утилизированы.

Ту-95 с дополнительными топливными баками

В 1957-1958 гг. ОКБ-156 уделяло особо большое внимание увеличению дальности и продолжительности полета Ту-95. Одновременно ОКБ-276 получило задание на разработку нового ТВД НК-20 со взлетной мощностью 18000-20000 э.л.с. и уменьшенным удельным расходом топлива. Предполагалось, что с этими двигателями и увеличенным запасом керосина на борту максимальную дальность без дозаправки удастся довести до 20000 км. В рамках этих работ один из серийных Ту-95 был оснащен дополнительными топливными баками №№ 6А и 6Б, 5А над центропланом. Расчетная продолжительность полета на крейсерском режиме составила 24 ч. В 1958 г. переоборудованная машина с двигателями НК-12М в одном из испытательных полетов продержалась в воздухе 23 ч 40 мин. Однако ОКБ-276 не удалось успешно завершить работы по НК-20, и в дальнейшем увеличение дальности полета Ту-95 добились введением дозаправки в воздухе.

Ту-95ДТ

В постановлении Совмина СССР от 12 августа 1955 г. (том самом, что задавало проектирование пассажирского лайнера Ту-114) ОКБ-156 предлагалось рассмотреть вопрос о возможности переоборудования серийного бомбардировщика Ту-95 в десантно-транспортный самолет Ту-95ДТ без существенных изменений конструкции и перестройки серии. Тем не менее, после проработки технического предложения было решено проектировать десантно-транспортный самолет на базе Ту-114.

Ту-95 – постановщик помех

В конце 60-х гг. один из серийных бомбардировщиков переоборудовали в постановщик радиоэлектронных помех путем размещения в грузоотсеке станций СПС-22, СПС-33, СПС-44, СПС-55 и СПС-77, которые вместе перекрывали практически весь диапазон частот РЛС систем ПВО стран Запада.

Ту-95МР, код НАТО – Bear-Е

20 мая 1960 г. вышло постановление Совета Министров о создании на базе Ту-95 самолета-разведчика Ту-95Р с передачей на контрольные испытания в первом квартале 1961 г. В ОКБ начались работы по компоновке разведывательного оборудования. Тем временем на Ту-95 стали внедрять универсальную систему заправки, которая позволяла пополнять запас топлива как на земле, так и в воздухе. Поэтому 9 января 1962 г. вышло новое распоряжение Совмина, несколько изменившее задачи ОКБ. По нему серийный Ту-95М № 410 должен был быть переоборудован в самолет– разведчик Ту-95МР-2 с универсальной системой заправки.

По составу и размещению разведоборудования новый вариант самолета не отличался от проектировавшегося Ту-95Р. На Ту-95МР устанавливались станция радиотехнической разведки (ее антенны размещались под радиопрозрачными обтекателями в хвостовой части фюзеляжа) и фотооборудование (располагалось в грузоотсеке и комплектовалось в нескольких вариантах). Радиолокационную станцию “Рубидий-ММ” заменили на новейшую РЛС “Рубин-1Д” с фотоприставкой. Тактико-технические характеристики самолета (за исключением увеличенной дальности полета) остались на уровне Ту-95М.

Переделка серийного Ту-95М № 410 проводилась на заводе № 18. 12 ноября 1964 г. начались его летные испытания, на которых в основном проверялась работа разведоборудования. В процессе испытаний выполнили три полета на дозаправку в воздухе от самолетов-заправщиков М-4-2, в том числе один ночью, когда на бортТу-95МР перекачали почти 50 т топлива. 19 декабря 1964 г. испытания закончились, и разведчик передали ВВС. До конца 60-х гг. еще три самолета Ту-95М были переоборудованы в стратегические разведчики, причем один из них сдали заказчику без системы универсальной заправки. Все четыре Ту-95МР (изделие "ВР”) интенсивно эксплуатировались до второй половины 80-х гг., после чего были переоборудованы в Ту-95У, а в начале 90-х гг. – утилизированы.

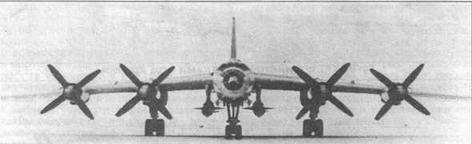

Головной серийный Ту-95 (зав. № 5800101)

Ту-95РЦ, код НАТО – Bear-D

Появление в составе ВМФ СССР боевых кораблей, оснащенных ракетным оружием, потребовало создания эффективной системы обеспечения его применения. Такая система, состоявшая из комплекса средств дальней разведки и целеуказания, получила название “Успех". Одним из главных ее элементов стал самолет Ту-95РЦ (РЦ – разведчик-целеуказатель), предназначенный для радиолокационной, радиотехнической и фоторазведки надводных целей и целеуказания подводным лодкам, кораблям и береговым батареям, оснащенным управляемым ракетным оружием. Кроме того, на самолет возлагалась метеоразведка в районе цели.

Работы по самолету начались согласно постановлению Совмина СССР от 21 июля 1959 г. ОКБ-156 поручалось за два года спроектировать и построить опытный дальний разведчик Ту-95Р, оборудованный аппаратурой радиолокационной разведки морских целей и целеуказания подводным лодкам. В марте 1960 г. вышла директива МАП, согласно которой завод №18 обязан был в первом квартале 1961 г. дооборудовать серийный Ту-95 № 510 специальной аппаратурой. В течение двух последующих лет на этой машине сняли створки грузоотсека, зашили его и установили там бортовую часть аппаратуры системы “Успех”, под грузоотсеком расположили обтекатель антенны обзорного радиолокатора, зашили люк отсека подвески осветительных авиабомб и под ним разместили обтекатель системы радиотехнической разведки “Квадрат-2”, а в самом отсеке – аппаратуру этой системы, вместо антенны радиолокатора “Рубидий-ММ" установили ретранслятор системы “Успех", на концах стабилизатора разместили обтекатели антенной системы “Арфа”.

В таком виде опытный разведчик– целеуказатель совершил первый полет с экипажем во главе с летчиком-испытателем И.К.Ведерниковым. 21 сентября 1962 г. самолет поступил на совместные государственные испытания, первый этап которых закончился 4 июня 1963 г. В Куйбышеве, Жуковском, Белой Церкви и Узине были выполнены 23 полета общей продолжительностью 107 ч 37 мин. Испытания выявили электромагнитную несовместимость элементов комплекса, а также их взаимное влияние по системе электроснабжения, что потребовало дополнительных летных исследований и задержало начало второго этапа испытаний до мая 1964 г. Он продолжался до декабря и включал 22 полета общей продолжительностью 212 ч 57 мин. В итоге новый комплекс удалось отработать. Самолет летал на максимальную дальность, работал по реальным морским целям и устойчиво передавал информацию на командные пункты и корабли флота. Постановлением Совмина от 30 мая 1966 г. Ту-95РЦ был принят на вооружение авиации ВМФ.

В 1963 г., пока шли испытания и доводки, на куйбышевском заводе развернулось серийное производство нового самолета. Серийные машины отличались от опытной дополнительными системами радиотехнической разведки “Вишня" и “Ромб-4”, обтекатели антенн которых были установлены в задней части фюзеляжа аналогично Ту-95МР. Кроме того, на серийных самолетах установили универсальную систему заправки топливом (по аналогии с Ту-95МР). Впоследствии Ту-95РЦ послужил базой для противолодочного Ту-142 и ряда его модификаций[* По семейству Ту-142 редакция готовит отдельную публикацию.].

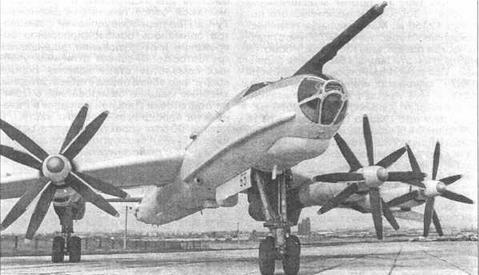

Опытный Ту-96

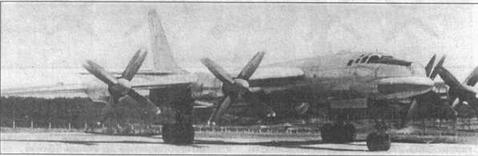

Стратегический разведчик Ту-95МР

Ту-96

Еще на этапе эскизного проектирования самолета“95” прорабатывался его высотный (с рабочим потолком 16000– 17000 м) вариант “96” с крылом увеличенной площади и ТВД ТВ-16, способными сохранять свои характеристики на этих высотах. 29 марта 1952 г. вышло соответствующее постановление Совмина. Самолет предполагалось построить в двух экземплярах с передачей первого на заводские испытания в июле 1954 г. и на государственные – в декабре того же года. ОКБ-276 обязали передать ТВ-16 на стендовые испытания в январе, а на летные – в июне 1954 г.

Высотный двигатель ТВ-16 представлял собой развитие ТВ-12 с проектной максимальной взлетной мощностью 12500 э.л.с., максимальной мощностью на высоте 14000 м при скорости полета 850 км/ч – 12000 э.л.с., удельным расходом топлива на максимальном режиме – 0,135 кг/э.л.с. в час. “Сухой" вес двигателя не должен был превышать 3100 кг.] ОКБ-120 под руководством К.И.Жданова поручалось изготовить новые винты с полыми стальными лопастями взамен цельнодюралевых, применявшихся на ТВ-12.

Эскизный проект самолета “96" закончили к марту 1953 г. По расчету бомбардировщик при взлетной массе 155 т и крейсерской скорости 800 км/ч' имел практическую дальность полета 16200 км (с 7% остатком топлива), а максимальную техническую дальность – 18000 км. Максимальная расчетная скорость – 902 км/ч. От Ту-95 самолет отличался крылом увеличенной площади (345,5 м²) и размаха (51,4 м) с несколько большей стреловидностью в средней части. Другое отличие – увеличенная передняя кабина экипажа. Кормовую артустановку предполагалось оснастить новой прицельной РЛС “Ксенон”. В состав навигационного оборудования включалась система дальней радионавигации “Меридиан” и система слепой посадки “Материк”. Самолет предполагалось оснастить новыми радиостанциями дальней связи (РПДС и РПС) и системой опознавания (опросчик “Хром” и ответчик “Никель”).

Подготовка к строительству первого экземпляра “96” (его также называли Ту-96) на куйбышевском авиазаводе началась еще в феврале 1953 г., однако после катастрофы “95-1" эти работы приостановили, сосредоточив основное внимание на “дублере”. Срок сдачи ТВ-16 перенесли на декабрь 1954 г., а Ту-96 в целом – на июль 1955 г., но готов он был только через год. Опытный двигатель ТВ-16 работал в более напряженном режиме, чем ТВ-12, в ходе его стендовых испытаний имели место многочисленные отказы. ОКБ-276 так и не сумело довести его, и на опытный Ту-96 вынужденно поставили НК-12. С этими двигателями самолет летом 1956 г. начал проходить испытания. С НК-12, а позднее с НК-12М летные характеристики машины оказались ниже, чем расчетные с ТВ-16.

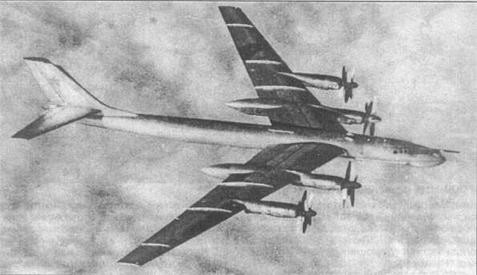

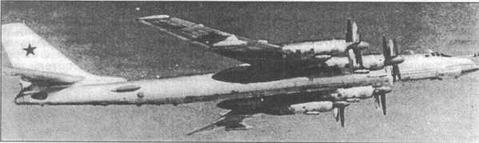

В полете – Ту-95РЦ

Ту-95М-5 с ракетами КСР-5

Грузолюк Ту-95МР снабжен сдвижными створками для фотокамер

Практический потолок составлял всего 12400 м, максимальная техническая дальность – 15000 км, максимальная скорость – 880 км/ч.

К тому времени сама концепция стратегического высотного бомбардировщика утратила актуальность. Принимая во внимание появление в системе ПВО вероятного противника высотных сверхзвуковых перехватчиков и зенитных управляемых ракет, военные отказались от попыток получить неуязвимый дозвуковой самолет. Их стали интересовать стратегические самолеты-носители ракет класса “воздух-поверхность”. Поэтому еще в марте 1956 г. правительство приняло решение о прекращении работ по самолету “96”, а опытный бомбардировщик использовался в качестве летающей лаборатории до конца 50-х гг.

На базе этого самолета прорабатывался вариант составной ударной стратегической системы из Ту-96 и носителя ядерного боеприпаса самолета “100”, который проектировался туполевцами как в пилотируемом, так и в беспилотном вариантах. По замыслу разработчиков, Ту-96 должен был доставить самолет “100” на дистанцию до 3000 км от цели, затем подвесной бомбардировщик отделялся и начинал действовать самостоятельно. После нанесения ядерного удара самолет “100” должен был возвратиться на территорию СССР. Работы по составной стратегической системе из стадии технического предложения не вышли.

Самолет “99”

После катастрофы “95-1” на случай, если НК-12 окажется неудачным, конструкторы ОКБ-156 в срочном порядке провели поиск альтернативных вариантов силовой установки стратегического бомбардировщика. Рассматривалась возможность применения ТРД типов ВД-5, ВД-7, АЛ-7, а также принципиально новых реактивно-винтовых двигателей (РВД). Последние можно рассматривать как своеобразное воплощение на техническом уровне того времени современной концепции винто-вентиляторного двигателя. По конструктивной схеме РВД были близки к ТВД, но отличались тем, что примерно 50% их мощности реализовывалось через винт и 50% – в виде реактивной тяги. В СССР двигатели этого типа разрабатывались ОКБ А.Д.Швецова и Н.Д.Кузнецова. Двигатель Швецова мощностью в 12000 э.л.с. проектировался специально для высотных бомбардировщиков Туполева. На расчетном высотно-скоростном режиме (высота 16000 м и скорость 1000 км/ч) РВД имел удельный расход топлива 0,8 кг/кгс в час (расход ВД-5 на аналогичном режиме составлял 1,0 кг/кгс в час).

Оптимальный облик бомбардировщика с такой силовой установкой исследовался тщательно. Наиболее приемлемым был признан вариант с четырьмя РВД на пилонах под крылом с площадью в пределах 300-450 м² и стреловидностью от 45º до 55º. Взлетная масса самолета достигала 150-250 т. Модель подобной машины прошла серию продувок в аэродинамических трубах ЦАГИ. Однако по мере того, как становился очевидным успех самолета “95” с НК-12, работы по “99” шли все медленнее. К тому же, сложность создания РВД заставила ОКБ-156 переделать проект “99" под четыре ТРД ВД-7, а в этом варианте он не имел ощутимых преимуществ перед ЗМ Мясищева, запущенным в серийное производство в 1958 г.

Стратегический ракетоносец Ту-95КД

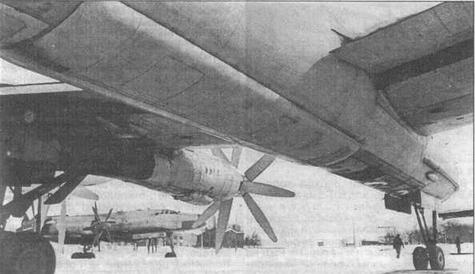

Ту-95КМ с фильтрогондолами под крылом

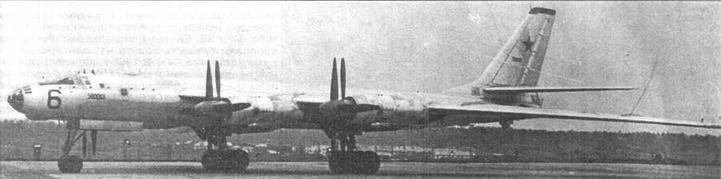

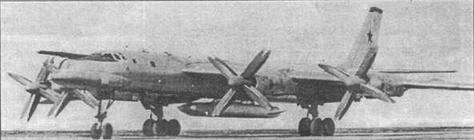

Опытный экземпляр ракетоносца Ту-95К

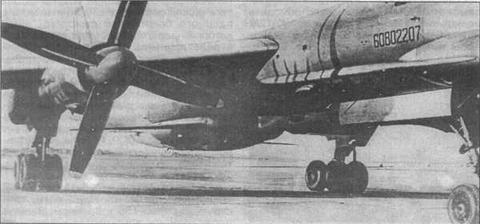

Крылатая ракета Х-20 под фюзеляжем Ту-95КД

Ту-95К, код НАТО – Bear-В

Бурное развитие средств ПВО на рубеже 60-х гг. привело к тому, что бомбардировщик должен был либо преобразиться, либо окончательно уступить свою роль ракетам. В этой связи ведущие авиационные державы приступили к созданию авиационных ракетных комплексов, состоящих из самолета-носителя с большой дальностью полета и крылатой или баллистической ракеты класса “воздух-поверхность”. Такая комбинация давала возможность ракетоносцу наносить удар по стратегическим целям, не входя в зону ПВО противника.

Еще на этапе проектирования Ту-95 планировалось в будущем использовать его в качестве носителя ракет “воздух– поверхность”. Для этого машина имела все необходимое: большую дальность полета, значительную грузоподъемность и компоновку, удобную для подвески под фюзеляжем крупногабаритного самолета– снаряда. Кстати, последнее обстоятельство стало решающим фактором при выборе кандидатуры носителя между Ту-95 и М-4 (ЗМ). 11 марта 1954 г. вышло постановление Совмина, согласно которому ОКБ-156 поручалось на базе Ту-95МА разработать самолет-носитель Ту-95К для авиационно-ракетного комплекса К-20. Этот же документ обязывал ОКБ-155 А.И.Микояна создать подвешиваемый под носителем самолет-снаряд большой дальности Х-20, систему наведения на цель которого должно было разработать КБ-1 под руководством В.М.Шабанова.

Название комплекса К-20 и ракеты Х-20 выбрали не случайно. Первоначально планировалось после принятия на вооружение бомбардировщика “95" присвоить ему официальное обозначение Ту-20. Однако в ходе разработки самолета было выпущено такое большое количество документов и чертежей с индексом “95", что военные согласились присвоить ему название Ту-95, соответствующее шифру ОКБ. Индекс “20” сохранился лишь в названии комплекса, ракеты и системы управления. В конце 50-х гг. информация о комплексе К-20 попала на Запад, и, видимо, поэтому долгое время Ту-95 там называли Ту-20.

Эскизный проект Ту-95К Туполев подписал 26 октября 1954 г. Через год военные согласовали макет ракетоносца. В сравнении с бомбардировочным вариантом в самолет внесли следующие изменения: в носовой части расположили двухантенную РЛС “ЯД” для поиска цели и наведения на нее ракеты, в грузоотсеке разместили балочный держатель БД-206 для подвески ракеты в полуутопленном полетном положении и ее пуска, изменили конфигурацию фюзеляжных топливных баков и ввели дополнительный бак для питания силовой установки Х-20. Во время полета по маршруту держатель вместе с ракетой находился в поднятом положении, а носовая часть Х-20 закрывалась обтекателем. Перед пуском держатель с ракетой опускался в поток, двигатель Х-20 запускался, ракета сбрасывалась и уходила к цели.

Подвеска крупногабаритной ракеты потребовала значительной переделки фюзеляжа самолета и увеличения размеров грузоотсека. Она затронула ряд силовых элементов фюзеляжа, поэтому оказалась довольно сложной, требующей проведения ряда экспериментальных работ, в том числе изготовления специальной модели из плексигласа для выявления силовых потоков в измененных элементах конструкции. Впоследствии такие модели получили название упруго-подобных и часто использовались в ОКБ-156 при разработках сложных силовых схем. Рабочие чертежи ОКБ передало на завод № 18, где для переделки в опытные ракетоносцы были выделены находящиеся на стапелях серийные Ту-95 № 401 и № 404. Эти самолеты предназначались для отработки элементов комплекса К-20 и проведения испытаний. Переделка началась 1 марта 1955 г. и закончилась 31 октября. 1 января 1956 г. лидерная машина совершила первый полет. Летом этого же года выпустили и второй экземпляр Ту-95К.

Заводские испытания авиационно-ракетного комплекса проводились в три этапа на двух Ту-95К. Первый этап начался 4 августа и закончился 15 октября 1956 г. Второй этап, посвященный подготовке носителя к пускам,проводился с 15 августа по 13 октября 1956 г. На третьем этапе, закончившемся 24 января 1957 г., проводились доводка системы управления ракетой и ее аппаратуры самонаведения на пилотируемых аналогах Х-20 – истребителях МиГ-19, оборудованных элементами системы К-20. ОКБ-155 построило два самолета– аналога: первый – в беспилотном варианте (под шифром СМ-20), второй – в пилотируемом (СМ-20П). Аналоги поднимались в воздух на опытных Ту-95К, затем сбрасывались, и дальнейшее пилотирование происходило по сигналам системы управления К-20. На СМ-20П , отрабатывалась аппаратура самонаведения на последнем участке полета. В этих уникальных испытаниях принимали участие многие известные летчики, в частности Герой Советского Союза заслуженный летчик-испытатель С.Амет– Хан, немало сделавший для отработки комплекса К-20. Дальнейшие испытания включали пуски ракет Х-20. Они начались 6 июня 1957 г. и закончились 29 июля 1958 г. За этот период К-20 удалось окончательно довести, и в июле было принято решение о начале серийного производства нового авиационно-ракетного комплекса.

Совместные государственные испытания комплекса К-20 проводились с 15 октября 1958 г. по 1 ноября 1959 г. Для этого выделили первые серийные Ту-95К, производство которых развернулось в Куйбышеве в начале 1958 г. (первую серийную машину выпустили уже в марте). В ходе испытаний проверялась работа комплекса в реальных условиях эксплуатации, выполнялись пуски Х-20, в том числе при наличии радиопомех. Комплекс получил высокие оценки по таким важным характеристикам, как надежность, эксплуатационная технологичность и простота освоения личным составом. После завершения совместных испытаний провели дополнительные испытания в Баренцевом море с целью определения возможности уничтожения движущихся соединений кораблей. По результатам ряда пусков был сделан вывод о возможности использования К-20 и против ударных авианосных групп вероятного противника. Постановлением Совмина от 9 сентября 1960 г. комплекс К-20 был принят на вооружение.

Производство Ту-95К (изделие “ВК”) на заводе № 18 продолжалось до 1962 г. Часть самолетов позднее переоборудовали в Ту-95КД. Остальные ракетоносцы находились в эксплуатации до середины 80-х гг., после чего некоторые из них переделали в учебные Ту-95КУ, а оставшиеся утилизировали.

Ту-95КУ

Для обучения экипажей пилотированию и работе с аппаратурой комплекса К-20 на базе ракетоносца Ту-95К был создан учебный вариант Ту-95КУ (изделие «ВКУ»).

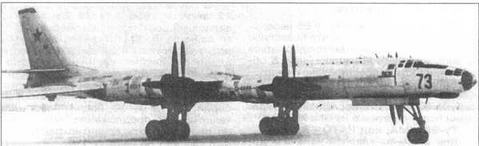

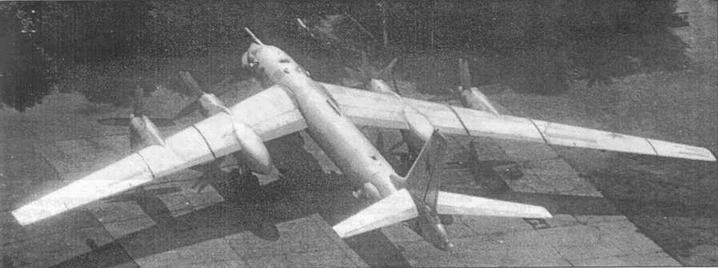

Ту-95К-22 на стоянке

Ту-95КД с двумя контейнерами для бомб малого калибра

Ту-95К-10

2 июля 1958 г. вышло постановление Совмина, согласно которому конструкторскому бюро А.Н.Туполева поручалось исследовать возможность модификации Ту-95К в носитель четырех ракет К-10, используемых в составе комплекса Ту-16К-10, с одновременным размещением в грузоотсеке ядерного боеприпаса. Проработка технического предложения показала нецелесообразность такой модификации, которая бы потребовала полной переделки системы управления ракетным оружием. Кроме того, размещение на пилонах под крылом ракет К-10 значительно ухудшало аэродинамику самолета-носителя и, как следствие, его летные характеристики.

Ту-95КД

Установка на Ту-95 комплекса К-20 и подвеска ракеты уменьшили его дальность полета почти на 2000 км. Поэтому еще в процессе испытаний Ту-95К был поднят вопрос об оборудовании ракетоносца системой дозаправки топливом в полете, а 2 июля 1958 г. вышло постановление Совмина, обязывавшее ОКБ-156 существенно улучшить тактико-технические характеристики самолета-носителя и в целом комплекса К-20. В рамках этой работы 28 апреля 1959 г. состоялось решение Военно-промышленной комиссии при Совмине, которое одобряло предложение ВВС и ОКБ-156 оборудовать серийный Ту-95К системой крыльевой заправки, аналогичной примененной на Ту-16. Однако последующий анализ показал, что из-за большого размаха и гибкости крыла Ту-95 такая система дозаправки для него невозможна. Поэтому на самолет решили установить систему “шланг-конус”, отработанную на ЗМ. 20 мая 1960 г. вышло соответствующее постановление Совмина, устанавливавшее срок передачи опытного самолета на совместные испытания в первом квартале 1961 г. ОКБ-156 оперативно подготовило всю конструкторскую документацию, и в мае завод № 18 оборудовал серийный Ту-95К N° 2103 системой “Конус". Самолет, получивший обозначение Ту-95КД (изделие “ВКД”), мог принять в полете до 50 т топлива.

От Ту-95К новый самолет отличался телескопическим топливоприемником (штангой) перед кабиной пилотов, трубопроводом заправки по правому борту самолета с системой откачки топлива, системой сжатого воздуха для управления топливоприемником и радиоаппаратурой "Приток” для связи с самолетом– заправщиком. Кроме того, на Ту-95КД устанавливалась централизованная система наземной заправки топливом.

Опытный Ту-95КД проходил первый этап совместных испытаний с 5 июля по 8 сентября 1961 г. В полетах проверялись система выпуска и уборки топливоприемника, а также работа вновь установленной аппаратуры. Второй этап проводился с 17 октября по 30 января 1962 г. и включал практические дозаправки Ту-95КД от танкера М-4-2. Первый серийный Ту-95КД был выпущен на заводе № 18 в 1962 г., а всего построили более двух десятков самолетов этого типа. Еще несколько машин переоборудовали из ранее выпущенных Ту-95К (в том числе из опытного).

Ту-95КМ, код НАТО – Bear-С

К концу 60-х гг. все выпущенные или переоборудованные Ту-95КД прошли модернизацию и получили обозначение Ту-95КМ. От предыдущей модели они отличались составом оборудования. Так, радиолокационный стрелковый прицел ПРС-1 заменили на ПРС-4, станцию радиоэлектронного противодействия СПС-2 – на СПС-3, станцию предупреждения СПО-2 – на СПО-3, радиовысотомер РВ-2 – на РВ-УМ; автоматический радиокомпас АРК-5 – на АРК-11, радиостанцию РСИУ-4 – на РСИУ-5. На самолете была установлена новая пилотажно-навигационная система “Путь-1 Б”, курсовая система КС-6Д, доплеровский измеритель скорости и угла сноса ДИСС-1 и радиотехническая система ближней навигации РСБН-2С, а также радиостанция 1РСБ-70А. Некоторые машины оснастили системой попутной радиотехнической разведки “Ромб-4”, а на нескольких Ту-95КМ под крылом установили по две фильтрогондолы, предназначенные для взятия проб воздуха. Радиационная разведка велась в основном неподалеку от мест проведения ядерных испытаний иностранными державами, особенно Китаем.
