ВОЙНА В ВОЗДУХЕ. НОВАЯ УГРОЗА

Современные зарубежные БПЛА и перспективы их развития

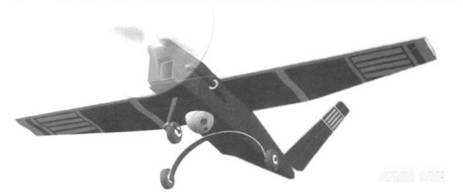

БПЛА SIVA

Интересующиеся развитием авиационной техники, вероятно, обратили внимание на возрастающее число публикаций, посвященных беспилотным летательным аппаратам (сокращенно БПЛА или БЛА). И это не случайно, так как с начала 1990-х годов в мире наблюдается своеобразный «бум» в этой области авиационной техники. С каждым годом все новые и новые страны подключаются к разработке БПЛА, осуществляя самостоятельные проекты или участвуя в международных программах Опыт военных конфликтов прошедшего десятилетия показал, что успех боевых операций во многом зависит от их информационного обеспечения, в котором важную роль играют разведывательные БПЛА. Хотя в настоящее время и в обозримом будущем БПЛА сохранят за собой военное использование, у них есть будущее и в гражданском секторе, но об этом речь пойдет ниже.

С целью более подробного информирования специалистов и любителей авиационной техники предлагается серия обзорных статей о современных зарубежных БПЛА и перспективах их развития. Мы попытаемся рассказать о наиболее интересных разработках, которые осуществляются в настоящее время во многих странах мира, о некоторых результатах военного применения разведывательных БПЛА, а также о новых направлениях в создании беспилотной авиационной техники: боевых беспилотных самолетах (ББС), беспилотных транспортных летательных аппаратах, микроБПЛА, вертикально взлетающих «беспилотниках» и аппаратах, использующих нетрадиционные источники энергии.

Теперь небольшое внимание уделим терминологии и попытаемся ответить на вопрос: что же такое БПЛА? В энциклопедии «Авиация», изданной в 1994 г., под термином «беспилотный летательный аппарат» подразумевается летательный аппарат без экипажа на его борту, предназначенный для управляемых или неуправляемых полетов. Управление таким аппаратом осуществляется с помощью бортовых программных устройств или дистанционно по радио с наземного пункта управления. В последнем случае беспилотные аппараты называются дистанционно-пилотируемыми (ДПЛА). Необходимо подчеркнуть, что особой разницы между БПЛА и ДПЛА нет. Под термином «БПЛА» обычно понимают беспилотные аппараты, выполняющие задание по заранее заложенной программе, а термин «ДПЛА» касается в большей степени аппаратов, управляемых оператором с наземного, воздушного или корабельного пунктов управления. Многие современные ДПЛА значительную часть полета выполняют по заложенной программе, хотя оператор может в любой момент вмешаться в управление, полностью заменяя программу полета.

Отметим, что под упомянутое выше определение БПЛА подходит любой летательный аппарат, не имеющий на борту экипажа, включая управляемые и неуправляемые ракеты, спортивные летающие модели, воздушные мишени и т.д. Естественно, сюда попадают и те летательные аппараты, о которых будет рассказано в этом журнале. Поэтому здесь под термином БПЛА мы будем подразумевать только те летательные аппараты, которые могут использоваться для ведения разведки, патрулирования, проведения ударных и поисково-спасательных операций, решения научных и народно-хозяйственных задач.

В иностранной литературе БПЛА известны под аббревиатурой UAV (Unmanned Air Vehicle). Это понятие более широкое, чем использовавшийся ранее термин RPV (Remote Piloted Vehicle), который в большей степени соответствует понятию ДПЛА.

Но прежде чем начать наш рассказ о современных и перспективных БПЛА отметим, что в настоящее время разработкой и серийным производством беспилотных аппаратов занимаются фирмы многих стран. Наибольших успехов в этой области добились фирмы США, Израиля, Франции, Германии и Канады. Над беспилотными аппаратами работают в Австралии, Австрии, Бельгии, Болгарии, Бразилии, Голландии, Индии, Ираке, Иране, Испании, Италии, Китае, ОАЭ, Польше, Португалии, Сербии и Черногории, Сингапуре, Таиланде, Тайване, Тунисе, Турции. Украине, Филиппинах, Финляндии, Хорватии, Чехии, Швейцарии, Швеции, Шри Ланке, ЮАР, Южной Корее и Японии. По данным на середину прошлого года, в вооруженных силах многих стран находилось в эксплуатации 62 типа беспилотных аппаратов, серийно выпускалось 68. Общее число созданных и разрабатывавшихся на тот момент БПЛА составляло почти 300 типов.

Работы по БПЛА координируются и финансируются в ряде случаев государственными структурами. Например, в США за программы исследований и разработки перспективных БПЛА отвечают Управление совместных программ разработки крылатых ракет и беспилотных летательных аппаратов (JPO) и Управление воздушной разведки при министерстве обороны (DARO), где формируются концепции и облик перспективных беспилотных систем различного назначения. Активную роль, включая финансирование, играет DARPA – Управление перспективных исследований при министерстве обороны США. Большую роль в создании БПЛА государство играет во Франции, Израиле, Китае и других странах. Кроме того, в Европе ряд проектов осуществляется в рамках международного сотрудничества.

Характерным примером государственного подхода к развитию БПЛА является подготовленная в декабре 2002 г. министерством обороны США долгосрочная комплексная программа, рассчитанная до 2027 г. Она носит название «Дорожная карта развития БПЛА: 2002-2027 гг.» и утверждена заместителем министра обороны Эдвардом Олдриджем. Материал чрезвычайно любопытный, и поэтому остановимся на нем подробнее, тем более что аналога подобного документа пока больше нигде нет.

Прежде всего, в «Дорожной карте» дано определение понятия «БПЛА», как его видят американские специалисты. В соответствующем разделе отмечается, что часто возникает путаница между терминами «БПЛА» и «крылатая ракета», которые, в принципе, являются беспилотными аппаратами. Но между ними есть два важных отличия:

БПЛА оснащен системами и оборудованием, обеспечивающими его возвращение после выполнения задания, а у крылатой ракеты их нет;

при использовании БПЛА в качестве оружия, вооружение на нем не интегрировано в конструкцию, а размещается на внешних подвесках, в то время как крылатая ракета имеет боевую часть, являющуюся единым целым с ее конструкцией.

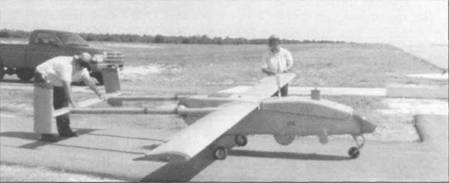

БПЛА «Пионер»

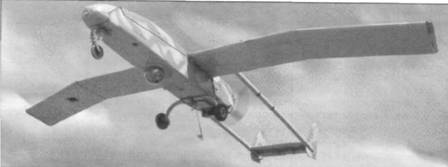

БПЛА «Хантер»

В справочнике «Военные термины и определения», подготовленном в «Пентагоне», понятие «БПЛА» имеет следующее толкование: «Беспилотный летательный аппарат (UAV) – это летательный аппарат с силовой установкой, не имеющий на борту пилота-оператора, использующий аэродинамическую подъемную силу во время полета, способный летать автономно или с использованием дистанционного управления, предназначенный для многократного использования и имеющий возможность нести оружие летального или нелетального типа. Баллистические, полубаллистические и крылатые ракеты, а также артиллерийские снаряды не относятся к БПЛА». Как видно, это определение отличается от принятого в России (см. выше).

Программой предусматривается создание перспективных БПЛА различного назначения и ББС. Приоритетными пунктами этой программы являются: создание к 2010 финансовому году (ф.г.) ББС, способного выполнять ударные операции, подавление средств ПВО и операции РЭБ;

разработка к 2005-2007 финансовым годам для тактических БПЛА высокоэффективного двигателя, работающего на «тяжелом» топливе, а также создание новых модификаций оперативно-тактических БПЛА типа «Предейтор» с увеличенной дальностью полета и расширенными возможностями;

создание к 2005 ф.г. опытного образца телевизионной системы с высокой разрешающей способностью для обеспечения высокоточного целеуказания в реальном масштабе времени;

обеспечить к 2006 ф.г. перевод всех БПЛА на передачу информации на единый формат;

проведение аэродинамических исследований в области малых чисел Рейнольдса (до 106 ), что позволит приступить к созданию надежных микро-БПЛА, предназначенных для эксплуатации в условиях турбулентной атмосферы;

создание к 2008 ф.г. надежной системы управления, позволяющей управлять авиационным оружием класса воздух – поверхность с борта БПЛА;

добиться к 2009 ф.г. снижения в 5 раз коэффициента аварийности тяжелых оперативно-тактических и стратегических разведывательных БПЛА, а к 2015 г. – почти в 7 раз.

По данным на декабрь 2002 г. в США на вооружении находилось 95 БПЛА; к 2010 г. это число должно увеличиться в четыре раза. Сведения о состоянии парка БПЛА в вооруженных силах США приведены в табл. 1.

Кроме перечисленных выше «беспилотников» в эксплуатации в вооруженных силах США находятся другие БПЛА, которые, в основном, служат для учебных целей и испытаний различных систем и датчиков. В частности, продолжается эксплуатация 82 аппаратов BAI.

Аэросистемз BQM-147 «Эксдроун» (взлетная масса 40 кг). Всего таких аппаратов было построено свыше 500. Первоначально они использовались в качестве постановщиков помех, затем были оснащены видеокамерой и стали применяться для видовой разведки. Во время войны в Персидском заливе (1991 г.) американцы развернули там 45 аппаратов «Эксдроун». В конце 1990-х годов 38 БПЛА были переоборудованы в вариант «Дрэгон Дроун» с оптоэлектронным датчиком. Сохранившиеся БПЛА применяются в армии и ВВС в качестве тренировочных.

Таблица 1 Состояние парка военных БПЛА в США

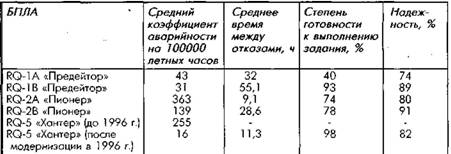

Таблица 2 Уровень надежности основных БПЛА вооруженных сил США

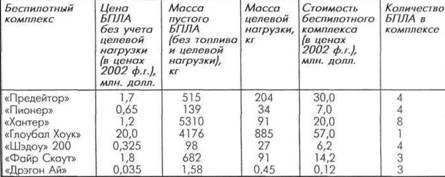

Таблица 3 Стоимостные характеристики беспилотных авиационных комплексов США

Для тренировки операторов и испытаний различных миниатюрных датчиков служат почти 100 малоразмерных БПЛА Аэровайромент FQM-151 «Пойнтер» (взлетная масса 4,5 кг), которые запускаются с руки. В свое время они активно применялись во время боевых действий в Персидском заливе. Использовались они также в Национальной гвардии, подразделениях специального назначения и Управлением по борьбе с наркотиками.

Авторы «Дорожной карты» уделили особое внимание надежности БПЛА. Анализ их аварийности показал, что «беспилотники» значительно уступают пилотируемым самолетам. Например, в 1988 г. коэффициент аварийности класса А (к авариям класса А относятся случаи полной потери летательного аппарата, катастрофы с гибелью экипажа или аварии, ущерб от которых превышает 1 млн. долл.) среди БПЛА «Пионер» достигал почти 2000 на 100000 летных часов; в настоящее время он снизился примерно до 380. Гораздо лучше обстоит дело с современным БПЛА «Предейтор», при разработке которого использовался предыдущий опыт, а также применялись наиболее передовые технологии. Его средний коэффициент аварийности в 1995-2002 гг. удерживался на уровне 50-70 на 100000 летных ч. Если взять военные самолеты, то, например, для истребителя Локхид Мартин F-16 коэффициент аварийности по классу А в 2001 г. составил 3.5 на 100000 летных часов, а для ударного самолета Боинг AV-8B «Харриер» II – 10,5.

К концу 2002 г. три основных БПЛА («Хантер», «Пионер» и «Предейтор» налетали почти 100000 ч. Анализ их аварийности показал, что отказы силовой установки послужили причиной 37% аварий, системы управления – 26%, ошибки операторов – 17%, потеря связи – 11%; на различные причины приходится 9%.

Важное значение имеют такие параметры, как степень готовности к выполнению задания и надежность. Степень готовности выражается отношением количества выполненных полетов к запланированным, а надежность учитывает число прерванных взлетов и прекращений выполнения задания по различным причинам. В табл. 2 приводятся данные об уровне надежности перечисленных выше БПЛА.

Министерство обороны США прилагает большие усилия для уменьшения коэффициента аварийности: поставлена цель к 2009 ф.г. довести средний коэффициент до 25 на 1 00000 летных часов, а к 2015 ф.г. – до 15.

В «Дорожной карте» отмечается, что затраты на разработку БПЛА достаточно велики. Например, с начала официальной разработки высотного БПЛА Нортроп Грумман RQ-4 «Глоубал Хоук» (октябрь 1994 г.) до первого полета в феврале 1998 г. было затрачено 205 млн. долл. На это ушел 41 месяц. Официальная же программа разработки пилотируемого разведывательного самолета Локхид U-2 началась в декабре 1954 г., а первый полет состоялся в августе 1955 г., т.е. через восемь месяцев. Этот этап обошелся в 243 млн. долл. Сравним теперь боевые аппараты. Истребитель F-16 стал создаваться в феврале 1972 г.; впервые он поднялся в воздух через 23 месяца – в январе 1974 г. Для решения этой задачи было затрачено 103 млн. долл. В апреле 1998 г. фирма Боинг приступила к проектированию экспериментального ББС Х-45А. Первый полет он совершил в мае 2002 г., через 49 месяцев. До первого вылета было израсходовано 173 млн. долл.

Представляют интерес данные о стоимости беспилотного авиационного комплекса. У современных американских БПЛА стоимость 1 кг массы планера составляет 3300 долл., а стоимость 1 кг целевой нагрузки – 17260 долл. Данные о стоимостных характеристиках некоторых комплексов приведены в табл. 3.

В течение 1990-1999 гг. «Пентагон» затратил свыше 3 млрд. долл. на разработку, закупку и поддержание БПЛА в эксплуатации. В запросе президента США Джорджа Буша на 20032009 финансовые годы предусматривается инвестировать 16,2 млрд. долл. (табл. 4):

Регулярно в различных странах проводятся международные конференции и выставки, посвященные тенденциям в области разработки БПЛА. Например, в Европе в 1995 г. была создана Ассоциация по беспилотным летательным аппаратам (EURO UVS). Ее членами являются 12 стран-членов ЕС, а также США, Канада, Австралия, ЮАР, Южная Корея и некоторые международные организации – НАТО, Евроконтроль и Европейское управление по авиационной безопасности (EASA), заменившее в сентябре 2003 г. Управление гражданской авиации (JAA). Делаются попытки привлечь Россию к деятельности в EURO UVS.

Еще один любопытный, но достаточно важный момент. В последние годы за рубежом появились специализированные журналы, посвященные БПЛА. Первой эту область стала популяризировать Великобритания, затем подобные издания стали выходить в США, Франции, Японии, КНР и других странах. Известное английское издательство «Джейнс» выпускает ежегодно справочники по БПЛА. Аналогичные издания публикуют американские компании Форкаст Интернешнл и «Тил Труп», которые одновременно занимаются прогнозом рынка БПЛА. Например, в конце 2003 г. эксперты компании Форкаст Интернешнл опубликовали прогноз развития рынка разведывательных БПЛА до 2012 г. Согласно их оценкам, ожидаются поставки «беспилотников» на сумму более 10 млрд. долл., причем более 40% этой суммы будет касаться поставок тяжелого БПЛА Нортроп Грумман «Глоубал Хоук» и ему подобных.

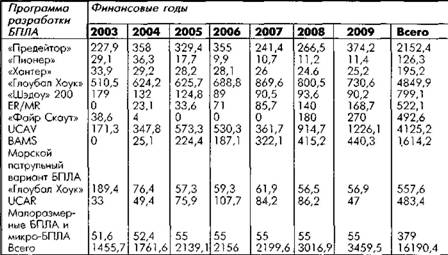

Таблица 4 Финансирование разработки БПЛА в 2003-2009 финансовых годах (в млн. долл.)

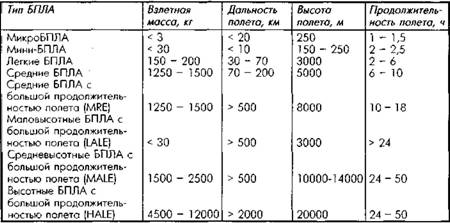

Таблица 5 Классификация БПЛА по взлетной массе и летным характеристикам

С точки зрения функционального назначения БПЛА недавно делились на имитационные (летающие мишени) и информационные. Первые предназначены для моделирования в реальных условиях военных самолетов противника и авиационного оружия (в частности, крылатых ракет) отработки методов и средств их поражения или подготовки личного состава средств ПВО. Информационные беспилотные комплексы служат для решения задач по сбору информации и передачи ее в реальном масштабе времени на наземный пункт. Сравнительно недавно появился еще один класс БПЛА – ударный или боевой беспилотный самолет (ББС или UCAV).

Все многообразие созданных и разрабатываемых беспилотных аппаратов можно классифицировать по взлетной массе, дальности, высоте и продолжительности полета (табл. 5), а также по типу конструкции и силовой установки.

По типу конструкции БПЛА делятся на аппараты, выполненные по самолетной (fixed-wing) и вертолетной (rotary– wing) схемам, а также аппараты с машущим крылом. По типу взлета «беспилотники» можно разделить на аппараты с обычными взлетом и посадкой и вертикально взлетающие. В качестве силовой установки применяются двигатели внутреннего сгорания (ДВС), в том числе поршневые (ПД) и роторно– поршневые (РПД), газотурбинные двигатели (ТВД и ТРДД), а также «экзотические» установки, работающие на солнечной, микроволновой или лазерной энергии. Как видно из приведенной таблицы, БПЛА обладают чрезвычайно широким диапазоном продолжительности полета: от 1-1,5 до 48-50 ч, они могут летать на высотах от десятков метров до 15-20 км.

Как уже отмечалось выше, в настоящее время за рубежом в эксплуатации находится более 120 различных комплексов БПЛА. Значительную часть этих аппаратов представляют сравнительно небольшие «беспилотники» взлетной массой 150-250 кг, оснащенные ПД мощностью в несколько десятков лошадиных сил. Наряду с ними находятся на вооружении тяжелые беспилотные комплексы взлетной массой в несколько тонн, представляющие собой, по сути, беспилотные самолеты (например, американские «Глоубал Хоук» и «Альтаир»).

Современные беспилотные летательные аппараты отличаются наличием сложных радионавигационных систем, высокоэффективных средств наблюдения и передачи данных. Следует отметить, что на многих военных БПЛА технология «стелс» или совсем не используется, или применяется в ограниченных объемах: их живучесть обеспечивается малыми размерами, низким уровнем шума и камуфляжной окраской. Минимальные значения радиолокационного сечения (или ЭПР) достигаются выбором компоновки и соответствующих материалов. Хотя работы по «невидимым» беспилотным аппаратам ведутся.

Подчеркнем, что в разработке БПЛА за рубежом участвуют десятки фирм. Многие фирмы специализируются на разработке БПЛА, например, американские «Дженерал Атомикс» и AAI, израильская «Сильвер Эрроу» и др. Созданием «беспилотников» занимаются и ведущие авиационно-космические фирмы – Боинг, Локхид Мартин, Нортроп– Грумман, IAI, SAAB, европейский концерн EADS и т.д. Специально для БПЛА создаются двигатели, малогабаритные и высокоэффективные комплексы БРЭО, средства навигации и др. Можно сказать, что за рубежом имеется своеобразная отрасль, отвечающая за разработку БПЛА.

РАЗВЕДЫВАТЕЛЬНЫЕ БПЛА

А теперь приступим к рассказу непосредственно о самих БПЛА и начнем его с разведчиков – самого многочисленного и наиболее развитого типа беспилотных летательных аппаратов. Именно эти «беспилотники» первыми появились на вооружении еще в 1 950-х годах, став чрезвычайно популярными на мировом рынке. Эксперты уверены, что свое лидерство они сохранят и в обозримом будущем. Вооруженные конфликты последних лет (Персидский залив, Ближний Восток, Югославия, Чечня, Афганистан) ярко продемонстрировали, что применение разведывательных БПЛА резко повышает эффективность боевых операций. Передача информации (в том числе и визуальной) в реальном масштабе времени на наземные пункты управления позволяет решать боевые задачи с наибольшим экономическим эффектом и наименьшими потерями.

Попытки создания разведывательных БПЛА предпринимались еще в 1940-х годах, но научно-технический уровень того времени не позволял создать приемлемый для вооруженных сил летательный аппарат. Только с появлением новых технических средств, главным образом электроники, а также достижений в области систем управления и навигации удалось приступить к практической реализации идеи разведывательных БПЛА.. Ярким примером может служить созданный в 1951 г. американской фирмой Теледайн Райан на основе беспилотной мишени BQM-34 «Файрби» разведывательный БПЛА AQM-34 («модель 147»). Этот аппарат успешно дополнял высотный разведывательный самолет Локхид U-2, выполняя полеты над Китаем, Северным Вьетнамом и КНДР. БПЛА Теледайн Райан 147 запускался с самолета-носителя Локхид DC-130A, совершал полет по запланированному маршруту и возвращался в расчетную точку, где срабатывала парашютная система посадки. Предусматривался также вариант подхвата аппарата во время снижения специально оборудованными самолетами или вертолетами. «Беспилотники» семейства Теледайн Райан 147 постоянно совершенствовались, в их конструкции еще в начале 1 960-х предпринимались попытки использовать широко известные в настоящее время элементы техники «стелс». Почти 30 лет летательные аппараты Теледайн Рай– ан 147 находились на вооружении ВВС США.

В 1970-1980-х годах в США и других странах приступили к разработке беспилотных аппаратов новых поколений. Множество созданных разведывательных БПЛА условно можно разделить на следующие группы:

по массе – на микроБПЛА (весящие сотни граммов), мини-БПЛА (массой до 100-150 кг), средние БПЛА (весящие от нескольких сотен килограммов до 1-1,5 т) и тяжелые БПЛА весом свыше 2 т;

по продолжительности полета – на аппараты, способные летать 30-40 мин, несколько часов, сутки и более;

по высоте полета – на летательные аппараты с практическим потолком до 1, 3, 9-12 км, а также более 20 км;

по целевому назначению – на тактические, оперативно-тактические и стратегические.

Из всего многообразия разведывательных «беспилотников» отметим некоторые. Среди тактических беспилотных разведчиков большую известность на мировом рынке завоевали изделия израильской фирмы IAI. В начале 1980– х годов фирмы IAI и Тадиран создали дочернее предприятие «Мазлат» (в настоящее время – отделение «Малат» фирмы IAI), на которое была возложена ответственность за создание тактических разведывательных беспилотных аппаратов. Этому предприятию удалось создать целое семейство легких БПЛА. Первыми появились «Мастиффы» в трех вариантах. Они были приняты в большом количестве на вооружение армии Израиля, их закупали ВМС США. Затем был создан БПЛА «Скаут», активно применявшийся Израилем во время вооруженных конфликтов с соседними арабскими странами. «Скауты» экспортировались в ЮАР и Швейцарию. На основе опыта эксплуатации БПЛА «Мастифф» в отделении «Мазлат» был спроектирован более совершенный аппарат «Пионер», в создании которого приняли участие специалисты центра авиационных систем ВМС США. Разработка оказалась удачной и американской фирме AAI было поручено при помощи израильских специалистов наладить выпуск «Пионеров» для нужд ВМС и корпуса морской пехоты. Их поставки начались в 1986 г., было сформировано несколько эскадрилий.

Перечисленные выше БПЛА были выполнены по двухбалочной схеме с высокорасположенным прямым крылом и одним ДВС, приводящим толкающий воздушный винт, и неубирающимся колесным шасси с передней опорой. Аппараты весили от 140 до 210 кг, имели крейсерскую скорость 130-150 км/ч и продолжительность полета до 7 ч. Для взлета БПЛА использовался разбег с небольшой ВПП или старт с катапульты. При посадке часто применялись аэрофинишеры или задерживающая сетка. Выбранная компоновка этих БПЛА оказалась очень удачной, и в настоящее время многие БПЛА выполнены именно по этой схеме.

Но вернемся к фирме IAI. Дальнейшим развитием двухбалочных БПЛА стали «Хантер» и «Серчер». Оба появились в середине 1990-х годов; их разработчиком является отделение «Малат». Аппарат «Хантер» изначально создавался для вооруженных сил США. В его разработке приняла участие фирма Нортроп-Грумман. Первый разведывательный комплекс в составе восьми БПЛА RQ-5A «Хантер», средств управления и сбора информации был поставлен в 1995 г. Всего планировалось закупить 50 комплексов. Позднее «Хантеры» были куплены Израилем, Францией и Бельгией.

К недостаткам аппаратов «Хантер» относится их сравнительно низкая надежность, которая проявилась еще на стадии войсковых испытаний. Попытки улучшения БПЛА мало что дали. Тем не менее эти «беспилотники» были использованы американцами и их союзниками во время боевых действий в Косово в 1999 г. Аппараты показали там достаточно высокую эффективность по выявлению позиций сербов, хотя несколько «Хантеров» было сбито средствами ПВО. Активно применялись они в Ираке. К середине 2003 г. БПЛА «Хантер» налетали свыше 25000 ч.

Аппарат «Хантер» выполнен по двухбалочной схеме с высокорасположенным прямым крылом размахом 8,9 м и двухкилевым оперением. Оснащен двумя четырехтактными ДВС мощностью по 64 л.с, приводящими тянущий и толкающий воздушные винты. Аппарат имеет взлетную массу около 730 кг и крейсерскую скорость 150 км/ч. Продолжительность полета на высоте 4500 м составляет 10-12 ч. Для взлета и посадки используется неубирающееся колесное шасси; в аварийных ситуациях при посадке применяется парашют.

Целевая нагрузка, состоящая из оптических и тепловых датчиков, лазерного дальномера-целеуказателя, средств радиационно-химической разведки, а также системы передачи данных в реальном масштабе времени, размещается в съемных модулях. Оптические системы установлены на гиростабилизированной поворотной платформе в нижней части фюзеляжа и имеют полностью круговой обзор. Бортовые средства связи обеспечивают передачу видеоинформации в реальном масштабе времени на расстоянии до 300 км; передающая грибовидная антенна установлена над фюзеляжем. Имеются средства спутниковой системы навигации (GPS).

Типовыми задачами БПЛА «Хантер» являются: разведка, наблюдение и целеуказание на поле боя и в ближнем тылу; радиационная, химическая и биологическая разведки; ведение операций по радиоэлектронному противодействию. Разведывательная информация транслируется на командные пункты бригадного и батальонного звеньев, где она может сопоставляться со сведениями, полученными с борта самолетов радиоэлектронной разведки и наблюдения (Нортроп Грумман Е-8 J-STARS, Боинг Е-3 AWACS и т.д.).

На базе исходного БПЛА были созданы варианты «Хантер» W-ECW (с увеличенным до 10,4 м размахом крыла, взлетной массой 820 кг и продолжительностью полета 18-21 ч на высоте 6100 м) и «Е-Хантер» (размах крыла 16,6 им, взлетная масса 1000 кг, продолжительность полета до 40 ч). БПЛА «Хантер» W-ECW использовались фирмой «Нортроп Грумман» для отработки их применения в качестве носителей высокоточного оружия класса воздух – поверхность.

БПЛА «Серчер» создан на основе «Хантера». Отличается уменьшенными размерами и наличием одного РПД мощностью 73 л.с, приводящего толкающий воздушный винт. «Серчер» относится к третьему поколению разведывательных БПЛА, созданных в отделении Малат. Первые подробности о нем появились в 1990 г., когда макет аппарата был показан на авиационно-космической выставке в Сингапуре. К концу 1991 г. завершились его летные испытания, а летом 1992 г. первые комплексы БПЛА «Серчер» стали поступать на вооружение ВВС Израиля. Позднее «Серчеры» были приняты на вооружение Таиланда, Сингапура и Индии. Об Индии надо сказать особо, так как она ведет переговоры с Израилем о лицензионном выпуске БПЛА «Серчер».

БПЛА «Серчер»II

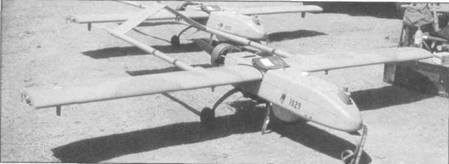

БПЛА «Шэдоу» 200

БПЛА «Шэдоу» 400

БПЛА ' 'Шэдоу" 600

В настоящее время серийно выпускается модификация «Серчер» Mk.II. Она имеет крыло размахом 8,55 м и взлетную массу около 430 кг. Масса целевой нагрузки составляет почти 100 кг. В ее состав входят оптические и тепловые датчики, обзорная РЛС с синтезированной апертурой, а также спутниковая навигационная система GPS. БПЛА имеет эксплуатационный потолок около 6100 м и продолжительность полета до 15 ч.

В США для решения тактических задач фирмой AAI разработано семейство из четырех БПЛА «Шэдоу». Все они «двухбалочники» с колесным не– убирающимся шасси и одним двигателем с толкающим воздушным винтом. Но внешне они не похожи друг на друга. Проектировались аппараты в рамках конкурсной программы разработки тактической разведывательной беспилотной системы TUAV для использования в составе армейской бригады США. Первым в 1992 г. был создан БПЛА RQ-7A «Шэдоу» 200. Стоимость одного комплекса БПЛА «Шэдоу» 200, включающего четыре «беспилотника», наземный пункт управления и другие средства обеспечения, не превышает 6,2 млн. долл. Комплекс может полностью перевозиться на борту военно– транспортного самолета Локхид Мартин С-130 «Геркулес» и разворачиваться в течение короткого времени. Для взлета БПЛА требуется полоса длиной менее 60 м; для старта может использоваться катапульта длинной 10 м. Первые два комплекса «Шэдоу» 200 использовались для войсковых испытаний. В перспективе армия США планирует закупить 41 комплекс общей стоимостью 300 млн. долл.

БПЛА RQ-7A «Шэдоу» 200 имеет высокорасположенное прямоугольное крыло (размах 3,9 м), Л-образное оперение и один РПД мощностью 38 л.с. В состав целевой нагрузки входят телекамера, тепловизионное оборудованием и другие средства разведки и передачи данных. Максимальная взлетная масса БПЛА составляет 135 кг, а целевая нагрузка весит 25 кг. Аппарат может летать со скоростью до 230 км/ч и патрулировать в течение 5-6 ч на расстоянии 125 км от места старта.

На основе исходного «Шэдоу» 200 в конце 1990-х годов были созданы другие варианты. Модификация «Шэ– доу» 200-Т кроме разведывательных задач служит для определения результатов использования артиллерии, а также химической разведки. БПЛА «Шэдоу» 400 отличается увеличенными размерами (размах крыла 5,15 м), горизонтальным оперением с двумя концевыми килями-шайбами, большей взлетной массой (200 кг) и размещением дополнительного оборудования. Время патрулирования осталось таким же. «Шэдоу» 400 может выполнять не только видовую разведку, но и осуществлять целеуказание, радиоэлектронную разведку и другие задачи. Он может также использоваться в интересах ВМС и корпуса морской пехоты во время десантных операций. Для этой цели предусмотрено его базирование на кораблях.

Наконец, самый крупный аппарат «Шэдоу» 600 (размах крыла 6,8 м, взлетная масса 265 кг) рассчитан на патрулирование в течение 12-14 ч на расстоянии до 200 км. Основным внешним его отличием являются стреловидные концевые секции крыла. На нем стоит РПД мощностью 52 л.с. Масса целевой нагрузки возросла до 41 кг. Этот аппарат предназначен для замены БПЛА «Пионер», при его создании использовался опыт применения подобных аппаратов в различных вооруженных конфликтах.

Фирма Боинг периодически пытается заняться «беспилотниками» различного типа. В частности, совместно с фирмой Инситу Груп она разработала несколько малоразмерных БПЛА, предназначенных для военных и гражданских целей. Последней разработкой является БПЛА «Скэн Игл» А. Первоначально ее вела фирма Инситу Груп, а позднее общее руководство программой и ее финансирование взяла на себя «Боинг». Первый полет опытный БПЛА «Скэн Игл» А совершил в апреле 2002 г. С того времени три аппарата выполнили свыше 70 полетов. В июле 2002 г. БПЛА был показан на состоявшемся в Моффет-Филде (шт. Мэриленд) симпозиуме, организованном международной Ассоциацией беспилотных авиационных систем. Во время симпозиума аппарат совершил три демонстрационных полета. В январе 2003 г. «Скэн Игл» А принял участие в морских маневрах ВМС США «Джайнт Шэдоу» в районе Багамских островов, в ходе которых была продемонстрирована возможность передачи информации по многоканальной линии обмена данных через связной спутник.
