2.3.2. Дополнение для улучшения работы

Уменьшение помех (фона с частотой 50 Гц)

Параллельно каждому диоду в выпрямителе сетевого источника питания, находящегося в корпусе одной из колонок, подключают неполярный конденсатор типа КМ6 (или аналогичный), емкостью 0,01 мкФ. Кроме того, параллельно выходу ИП для фильтрации фона устанавливают компактный электролитический конденсатор фирмы HITANO емкостью 3300 мкФ на рабочее напряжение 25 В, вместо малоэффективного конденсатора 1000 мкФ. Эти простые доработки снижают фоновый шум с частотой 50 Гц, присутствующий в дешевых вариантах колонок производства Китай.

Уменьшение акустического шума трансформатора

Шумность понижающего трансформатора в узле питания усилителя АС колонок можно снизить простым способом: отпаивают выводы выходной обмотки понижающего сетевого трансформатора из печатной платы, затем очищают ацетоном внешнюю поверхность Ш-образных пластин, затем аккуратно наносят тонким слоем клей «Супер-момент-гель» на поверхность пластин и, не дав клею высохнуть, закрепляют пластины скотчем. Естественный нагрев трансформатора не превышает температуры +40 °C, поэтому применение скотча в этом варианте пожаробезопасно.

Уменьшение яркости свечения светодиодного индикатора

Светодиод, сигнализирующий о подаче питания на схему усилителя АС колонок, горит очень ярко и вызывающе «бросается в глаза» при работе с ПК. При включении ограничительного постоянного резистора (3 кОм) в цепи светодиода вместо штатного постоянного резистора MЛT-0,25 сопротивлением 470 Ом интенсивность свечения уменьшится и световой поток, исходящий от корпуса колонок не будет так бросаться в глаза при работе с ПК, особенно в ночное время.

Устранение механических детонаций корпуса

При воспроизведении музыки и речи с большой громкостью колонки марки SP-324A-QC продемонстрировали посторонний шум, вызванный колебанием пластмассового корпуса колонок из-за звукового давления внутри. Таким же дефектом обладают практически все модели недорогих АС колонок, реализованных в пластмассовом корпусе. Для устранения дефекта корпуса обеих колонок надо разобрать и проложить места соединения пластмассовых частей корпуса автомобильным герметиком (под цвет корпуса колонок). Затем корпуса собрать и проложить герметиком также места винтового соединении шурупов, обеспечивающих крепление пластмассовых стенок корпусов – одну к другой. После завершения процедуры– дать просохнуть автогерметику в течение 1 часа. Тип герметика может быть любым.

Вот такими несложными методами можно улучшить эффективность работы почти всех моделей колонок для ПК.

2.4. Устройство «антисон» в детском творчестве

Датчик положения (далее – ДП) применяется в промышленных устройствах контроля состояния положения кузова автомобиля, в охранной автомобильной сигнализации, и во множестве других случаев.

Среди датчиков положения (наклона) различают шариковые и ртутные. На основе самих датчиков отечественная промышленность выпускает микроблоки (с встроенным узлом сравнения и определенным уровнем напряжения на выходе – для установки в различные устройства), например, ДПА-М18-76У-1110-Н, ДПА-Ф60-40У-2110-Н и другие аналогичные.

По типу уровня напряжения на выходе, характеристике сравнения и преобразования сигнала, такие датчика делят на цифровые и аналоговые.

Не вдаваясь в дебри технологии производства электронных компонентов, далее коснемся практической стороны применения датчиков положения (наклона) радиолюбителями в домашних (бытовых) условиях.

Ртутные датчики положения (наклона) представляют собой стеклянный корпус, сравнимый по размерам с небольшой неоновой лампой (12 ^Л5 мм) с двумя выводами-контактами и капелькой (шариком) ртути внутри стеклянного корпуса, запаянного под вакуумом.

Датчик положения (наклона) типа 8610 имеет известный в среде установщиков автомобильных сигнализации аналог SS-053, и широко используется в автомобилях и мотоциклах (в том числе зарубежного производства) в качестве бесконтактного датчика.

С его помощью обеспечивается контроль угла наклона подвески, открывания капота, багажника (в некоторых моделях автомобилей) и в других случаях. Очевидно, ничто не препятствует использовать такой датчик и радиолюбителю при создании своих конструкций.

2.4.1. Плюсы и минусы применения

Минусы в эксплуатации:

– невозможность (без специального оборудования) точно установить угол (градус) наклона, при котором ДП будет стабильно срабатывать;

– возможная токсичность ртути при разбивании датчика;

– инерционность срабатывания, обусловленная конструктивными особенностями датчика, такими, как «тяжеловесность» капли ртути.

Если с инерционностью срабатывания датчика в простых радиолюбительских конструкциях (к которым не предъявляют завышенные требования профессиональных устройств) можно согласиться почти всегда (инерционность срабатывания составляет десятые доли секунды), то неточность срабатывания датчика в зависимости от угла и скорости наклона представляет собой более серьезную проблему.

Однако, не смотря на это, для простых конструкции данный датчик отлично подходит без каких– либо дополнительных доработок. Управление устройствами нагрузки осуществляют с помощью двух контактов ДП 8610 (нормально разомкнутых). Предельно допустимый ток коммутации – 2 А.

Рассматриваемый ДП является полностью законченным устройством, коммутирующим (управляющим) внешнюю нагрузку.

Эти возможности РДП практически реализованы в небольшом и полезном устройстве, которое недавно появилось в серийном производстве под названием «Антисон».

Внутри «черного ящика» установлены три элемента питания типа СЦ-21 (с напряжением 1,5 В – каждый, соединенные последовательно, с суммарным напряжением батареи 4,5 В), включатель, замыкающий электрическую цепь, непосредственно ДП в стеклянном вакуумном исполнении и пьезоэлектрический капсюль со встроенным генератором (звуковой частоты) 34 типа 1205FXP.

При замкнутых контактах включателя питания, и, соответственно, при замкнутых контактах ДП, что происходит при наклоне корпуса прибора, раздается звуковой сигнал. Практическое применение этого устройства очевидно и трудно переоценить автомобилисту: прибор надевается на ухо человека (для этого предусмотрена специальная конструкция корпуса, см. рис. 2.6); при вертикальном положении головы водителя звуковой капсюль не активен, зато, при наклоне головы (как правило, при утомлении водителя на длинных перегонах он склонен ко сну, и голова наклоняется вперед, к рулевому колесу автомобиля) сразу раздается звуковой сигнал тревоги.

Кроме того, сигнал тревоги (замыкание контактов ДП) происходит не только при превышении угла наклона более чем на 20° в вертикальной плоскости, но в аналогичных условиях наклона в горизонтальной и иной плоскости – это расширяет возможности применения датчика.

ДП своими контактами замыкает электрическую цепь управления устройством нагрузки. Таким устройством может быть звуковой пьезоэлектрический капсюль, световой индикатор (например, ультра-яркий светодиод), СЭМР (слаботочное электромагнитное реле на соответствующее напряжение и ток срабатывания), вход оптоэлектронного реле или токовый ключ (на транзисторе, тиристоре), управляющий силовым узлом, потребляющим большой ток от источника питания.

Напряжение элемента питания в данном случае не принципиально, и зависит только от электрических параметров «устройства нагрузки».

Сегодня ДП можно без труда приобрести практически в любом магазине радиотоваров, его стоимость не превышает 100 руб (в регионах РФ).

При закреплении датчика в корпусе устройства его надежно фиксируют расплавленным парафином или моментальным клеем.

Таким образом, удается обеспечить максимальную стабильность функционирования ДП.

По особенностям своей конструкции (вакуум внутри стеклянного корпуса) ДП 8610 практически не допускает ложных срабатываний.

Диапазон рабочих температур от -30 до +45 °C. При соответствующей защите от внешних воздействий ДП эффективно работает в жидких, влажных средах и в условиях повышенной вибрации, что делает его практически незаменимым в ряде нестандартных ситуаций.

2.4.2. Практическое применение

Практическое применение ДП (кроме рассмотренного выше варианта) может быть разнообразным.

Например, датчик положения головы – при установке ДП в шлемофоны мотоциклов или в шлемофоны – аксессуары для компьютерных игр, или датчик наклона (отклонения под воздействием ветра) вертикальных строительных конструкций. ДП пригодились бы на Пизанской башне, для постоянного контроля изменения угла наклона к земле исторического памятника.

Так же возможно использование ртутного датчика, как устройство звукового извещателя падения или для контроля наклона в фототехнике. Как вариант, оправдано применение ДП для контроля положения вертикальной антенны (мачты) для радиопередающего устройства.

Кроме того, описать все возможные идеи, касательно особенностей применения портативного ДП трудно, ибо они бесконечны; очевидно, что вариантов применения ДП столь же много, как и альтернативных решений при разработке электрической схемы устройств одного принципа действия.

2.5. Что можно сделать из «игрушечной» радиостанции NS-881

Много вещей, «пылящихся в закромах» радиолюбителя могут получить вторую жизнь с помощью наших усилий и стараний. В статье хочу продолжить разговор о «переквалификации» относительно бесполезных или морально устаревших электронных устройств.

Портативная радиостанция-игрушка вряд ли может серьезно заинтересовать радиолюбителя по прямому назначению.

Скорее это «безобидная» детская игрушка для обучения азбуке Морзе кандидата перед вступлением в Союз радиолюбителей (или перехода на более высокую квалификационную категорию).

Устройство конструктивно состоит из генератора звуковой частоты, усилителя НЧ и приемо-передающего узла с несущей частотой 26 900 кГц. В разных вариантах этого типа трансиверов установленный кварц-резонатор может отличаться по частоте, а транзисторы маркироваться, к примеру, С9013, что, по сути, не влияет на качество сборки и надежность этой «игрушки».

Высокочастотная часть устройства выполнен на транзисторе VT1, двухкаскадный УЗЧ выполнен на VT2 и VT3; этот усилитель является самым главным элементом конструкции, разряжающим батарею питания.

Орган настройки частоты – подстроечный сердечник катушки контура. Однако при регулировке контура обычной металлической отверткой неизбежны дополнительные погрешности, из-за изменяемого стержнем отвертки поля в контуре.

Для процедуры регулировки необходима отвертка из непроводящего материала. При расположении рядом передатчика и приемника из одного комплекта невозможно определить уход частоты; в некоторых экземплярах уход рабочей частоты от номинального значения составляет до 2 МГц.

Поэтому в такой относительно простой конструкции нет смысла добиваться максимального соответствия частоты между приемником и передатчиком; полагаю, это имели в виду и производители устройства.

Учитывая небольшую мощность трансивера, при точной настройке несущих частот пользователю удается добиться увеличения дальности общения на сотню-другую метров, а в условиях городской застройки и того меньше. Все эти факторы обосновывают мое мнение о практической бесполезности этой «игрушки» для сколь угодно серьезного применения радиолюбителями. Однако, после несложной доработки, описываемой ниже, для данного устройства открываются новые перспективы.

Итак, для эффективного практического применения «игрушки» в быту маленького радиолюбителя, у меня возник ряд идей.

Во-первых, можно сделать «радиомаяк», дистанционно, в пределах сотни-другой метров оповещающий по радиоэфиру о срабатывании сигнализации (открывание двери подсобных помещений, бани, колодца, сарая, гаража).

Приемным узлом в данном и последующем варианте служит радиостанция, настроенная на волну 26,9 МГц.

Второй вариант аналогичного использования – тревожная кнопка, находящаяся постоянно в кармане одежды пожилого человека. При необходимости он может оповестить родных, находящихся в пределах одного дома (в других комнатах) о тревожной ситуации.

Да мало ли и других практических вариантов применения устройства NS-881; доработать его поистине лучше, чем просто «пылить» в закромах. В процессе работы могут возникнуть две сложности, которые, впрочем, легко устранимы.

2.5.1. Подбор частотного канала

Во-первых, «игрушечный» трансивер «запрограммирован» для передачи сигнала на частоте 26,9 МГц. Ни европейская сетка частот в гражданском диапазоне (частотный канал заканчивается на 5), ни отечественная не соответствуют этой частоте. Ближайший канал – 1C по европейской сетке (26,965 МГц). К слову, европейские каналы С2—С45, D1– D40 официально разрешены для использования в РФ.

Даже если замкнуть переключатель режимов «на передачу» и установить перемычку на кнопку с обозначением «азбука Морзе» (чтобы постоянно при наличии питания работал генератор 34), сигнал радиомаяка может принять только аналогичный «игрушечный» трансивер. А если его нет, или требуется оповещение на более распространенной частоте? Придется выпаять кварцевый резонатор и вместо него установить другой, исходя из сведений в табл. 2.1.

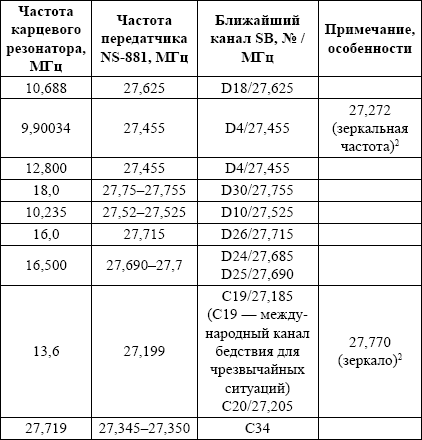

Таблица 2.1

Соответствие частоты кварцевого резонатора выходной частоте трансивера NS-881 [1]1
  Данные получены опытным путем 05.12.2012. Генератор несущей работает на гармониках частот кварцевого резонатора, именно поэтому возможно применение столь разных кварцевых резонаторов. У меня остались кварцы 7-16 МГц от давних экспериментов с ПК «Спектрум», поэтому экспериментировал с ними. Любой начинающий радиолюбитель может поэкспериментировать и с другими кварцами, результат может оказаться интересным.


[Закрыть] [2]2
  На зеркальной частоте уровень сигнала заметно слабее. Во время эксперимента для сканирования частот в качестве приемного узла (в связке «радиомаяк, реализованный на NS-881 и его радиосигналов приемник) использовал трансивер фирмы Icom модели IC-718, в котором имеется сверхрегенеративный приемник с широкой полосой пропускания.
  Поскольку подавляющее большинство пользователей имеют трансиверы с европейской сеткой частот (к примеру, трансиверы «ТАИС» отечественного производства выпускаются с европейской сеткой), разумно установить такой кварцевый резонатор, который лучше всего согласуется по частоте именно с имеющимся в наличии (у вас) трансивером – к примеру, Веда ЧМ – 27,1875 МГц, Урал-Р – 27,175 МГц, Пилот – каналы С38 и D5, соответствующие частотам 27,385 и 27,465 МГц и аналогичные. Могут иметь место и другие варианты.


[Закрыть]

Теперь при подаче питания на «игрушку», переставшую быть таковой после доработки, я имею полноценный радиомаяк, весьма полезный в хозяйстве для дистанционного оповещения и предупреждения хозяев о тех или иных событиях, случающихся на небольшом расстоянии от источника тревоги.

2.5.2. Экономия батарей

«Штатное» питание от батареи типа «Крона» не обеспечивает длительной работы модернизированного радиомаяка. Поэтому, если позволяет ситуация, рекомендую вместо нее использовать более мощный аккумулятор, к примеру, D10-012 емкостью 1,2 А/ч и напряжением 12 В. Для рассматриваемого устройства такое, чуть повышенное, относительно 9 В, напряжение не опасно.

Чтобы еще более снизить энергопотребление рекомендую заменить штатный усилитель низкой частоты (НЧ) на представленный ниже (рис. 2.9).

Рис. 2.9. Электрическая схема усилителя

Такой рекомендации есть резонное обоснование. Дело в том, что большинстве разработок усилителей НЧ (в схемах, где используются транзисторы, микросхемы, к примеру, К174ХА10, К174УН4 и другие) даже в «спокойном» режиме – при отсутствии входного сигнала – ток потребления достаточно велик. А усилитель, схема которого представлена на рис. 3, имеет низкие искажения и ток покоя всего 700 мкА. Поэтому его я и рекомендую использовать для доработки в NS-881 (и в аналогичных малогабаритных радиостанциях и радиоприемниках, в других устройствах, где требуется усиление слабого сигнала в совокупности с экономичным питанием).

Усилитель работает в диапазоне частот 200—6000 Гц при неравномерности частотной характеристики (ХЧ) 3 дБ. Выходная мощность при напряжении питания 12 В примерно составляет 0,5 Вт при работе на нагрузку ВА1 сопротивлением 8 Ом.

В схеме применен экономичный микромощный операционный усилитель (ОУ) К140УД12. Для усиления малого выходного тока ОУ применяется двухтактный повторитель напряжения с большим коэффициентом усиления по мощности (КУМ), реализованный на 4-х транзисторах VT3-VT6. Цепь Rll, С6 предотвращает самовозбуждение усилителя на высоких частотах. Коэффициент усиления по напряжению (КУН) определяется соотношением сопротивлений резисторов R7 и R6.

Каскад на транзисторах VT1 и VT2 служит для обеспечения надежной работы ОУ (без искажений) при питании от однополярного источника. Отказ от обычного (традиционного для таких схемных решений) резистивного усилителя позволяет избежать возбуждения усилителя на низких частотах.

2.5.3. О деталях

В усилителе применены малогабаритные импортные резисторы с мощностью рассеяния 0,05 Вт. Можно использовать и резисторы для поверхностного монтажа, к примеру, типоразмера 0805. Оксидные конденсаторы – К50-35 или сходные по электрическим характеристиками и току утечки, остальные – КТ, КМ-5, КМ-6.

В качестве VT1, VT3 можно использовать транзисторы серий КТ3102, КТ3130, КГ6111, КТ342 с любым буквенным индексом. В качестве VT2 и VT4 – любые из серий КТЗ107, КТ6117; эти транзисторы должны иметь коэффициент передачи тока базы не менее 200. Транзистор VT5 можно заменить любым из серии КТ6115, КТ6112, КТ668, КТ685. Транзистор VT6 – КТ6114, КТ6117, КТ645, КТ680, КТ683. Микросхему К140УД12 можно заменить КР140УД1208 (цоколевка совпадает). В качестве ВА1 вместо «штатной» динамической головки от портативной радиостанции Си-Би диапазона NS-881 я использую 0,5-ГДШ-2.

2.5.4. Налаживание

Резистором регулировки громкости R3 уменьшают уровень входного сигнала до нуля. Далее, подбором сопротивления R1 устанавливают напряжение на эмиттерах VT1 и VT2 равное половине напряжения питания. Подбором сопротивления R5 нужно установить ток покоя усилителя, равный 700 мкА, при этом движок переменного резистора R3 должен находиться в нижнем (по схеме) положении, а динамическую головку на время измерения тока лучше отключить (чтобы исключить погрешность от тока утечки С7). Усиление по напряжению регулируется подбором сопротивления резистора R6.

Готовый усилитель желательно проверить с помощью генератора и осциллографа. При правильной компоновке элементов, возбуждения по высокой частоте (ВЧ) не возникает.

2.5.5. Подключение и применение

Вход усилителя (рис. 2.9) подключают к среднему выводу переменного резистора RP1 (обозначение на плате NS-881), регулятора громкости.

Как уже отмечалось выше, его применение в NS-881 значительно увеличило срок службы батареи.

Альтернативой описанного усилителя мощности может быть импортный интегральный УЗЧ, имеющий режим снижения потребляемой мощности. Но такой режим не удается задействовать без значительной доработки детектора радиоприемного тракта, что делает всю затею малорентабельной по времени и перспективному смыслу.

С другой стороны, простая доработка для «новой жизни» кажущегося бесполезным, игрушечного устройства, на мой взгляд, с учетом практически проведенных экспериментов, в том числе с заменой кварцевых резонаторов – для согласования с популярными и серийно выпускаемыми радиостанциями, заслуживает внимания.

2.6. Плеер для бабушки

Хочу привлечь внимание к нашим бабушкам и дедушкам – пожилым людям, которые не избалованы средствами связи и комфорта. Мы – молодежь – покупаем себе новые «игрушки», а старым, но эффективно работающим, уже нет места в «закромах». Сотовые телефоны, вышедшие из моды, как правило, передаются родственникам и продаются. А MP3-проигрыватели?

Устаревшие модели MP3-проигрывателей приходится выбрасывать или разбирать на части. Они могли бы послужить еще для наших прародителей (дедушек и бабушек), доставляя им несказанное удовольствие и добавляя комфорт на старости лет. Наши стареющие родственники привыкли считать каждую копейку, и часто экономят на себе. Сегодня можно увидеть у них в руках сотовые телефоны старых моделей, купленные на пенсию, или подаренные детьми (внуками) – те модели, которые уже дарителям не нужны. Оставим моральную сторону таких подарков, ведь бабушки и дедушки с удовольствием принимают и эти вещи, не претендуя на новинки, в результате родственники становятся мобильны в части связи и возможностей.

Таким же образом можно сделать приятное бабушке (дедушке), одарив их MP3-плеером, купленным, к примеру, лет 5 назад.

Этот MP3-плеер является проигрывателем со встроенной флеш-памятью. Он стильно выглядит и прост в обращении – все регулировки, включая регулировку громкости, осуществляются нажатием кнопок-клавиш. Воспроизводит музыкальные форматы MP3, WMA, WAV, МР2, МР1.

Небольшой (по нынешним меркам) объем памяти 256 Мб, питание от одного элемента ААА, разъем USB, позволяющий перезаписывать музыку с ПК, диктофон со встроенным высокочувствительным микрофоном, цифровой эквалайзер, FM-тюнер, зарядное устройство и аккумулятор (в виде элемента ААА), кабель для записи по линейному входу (кроме USB), входящие в комплект наушники – этот набор делает данную модель полезной во многих отношениях. Раскрою некоторые вышеназванные параметры шире:

Объем памяти 256 Мб позволяет записать в память проигрывателя 100–120 музыкальных композиций. Непрерывное время проигрывания при новом элементе питания составит порядка 2 час. Диктофон имеет отключаемую функцию VOR (пропуск тишины при записи). Встроенная функция памяти после отключения – при следующем включении плеер возвращается к тому моменту композиции, при котором был выключен. Битрейт (скорость передачи данных) 64-320 кбит/с.

Есть и «таймер сна». Эта отключаемая функция автоматически выключит плеер, если в заданное время (10–90 мин) не нажата ни одна кнопка. Однако, многие из вышеприведенных функций редко или даже никогда не будут использованы нашими бабушками и дедушками. По опыту я знаю, что они обращаются в основном к 2–3 простым функциям (то же касается и сотовых телефонов). Поэтому плеер, не смотря на кажущийся для нас анахронизм функциональных возможностей в сравнении с новейшими моделями и объемами памяти в десятки и сотни ГГб, для наших прародителей отличное средство развлечения в дороге или на отдыхе. А те из них, кто освоит функцию диктофона, могут «надиктовывать» мемуары. Но есть одно «но»…
