1.3.3. Глубина погружения

Еще одну особенность хотел бы изложить здесь же. Связь под землей возможна и при более глубоком погружении под землю: радиосвязь под землей почти в равном качестве будет осуществляться как при помещении обоих корреспондентов на глубину 2 метра (в прямой видимости друг от друга), так и при помещении на глубину 10 метров. Однако, если канал (тоннель) будет иметь хотя бы незначительные изменения в своей траектории (условие прямой видимости перестанет соблюдаться) связь под землей прекратится на любых волнах. Тем не менее, это знание все же можно использовать на практике и работать – при необходимости – в пещерах. Примеры таких (прямолинейных) пещер имеются (приведу те, в которые спускался сам): это старые, времен финской войны 1939–1940 гг.

ДОТы на Карельском перешейке, Саблинские пещеры недалеко от Санкт-Петербурга и огромные – по своей дине (более 3 км) пещеры (на глубине до 20 метров) в Новом Афоне, что в Абхазии. Разумеется, это не полный список пещер.

Радиосвязь под землей невозможна, если будет естественное препятствие. По той же логике – и это доказано проведенным экспериментом радиосвязь через толщу земли – даже если корреспонденты с участвующими в эксперименте радиостанциями будут находиться всего в одном метре друг от друга, разделенные земляным валом (поверхностью земли) уже невозможна.

Но если сквозь толщу земли пропустить даже металлическую трубу (по определению законов физики экранирующую радиоволны) и расположить антенны портативных радиостанций вдоль ее траектории (ориентировать трансиверы так, чтобы излучающая и приемная антенна находились в одной траектории – в прямой видимости через трубу) можно осуществить радиопереговоры между корреспондентами – один на поверхности земли, другой – под ее толщей.

Этот эксперимент может иметь практическое значение и в будущем.

Отражение и преломление радиоволны волны при переходе из под земли – на ее поверхность предполагает, что угол падения равен углу отражения. Так при переходе из более плотной среды в менее плотную, угол падения превышает некоторые критические значения, то луч во вторую среду не проникает и полностью отражается от границы раздела сред (эффект полного внутреннего отражение). Именно поэтому чтобы осуществить радиосвязь через препятствие в виде земной коры (к примеру, между подземельем и поверхностью) потребуется вывод антенн (см. рис. 1.2).

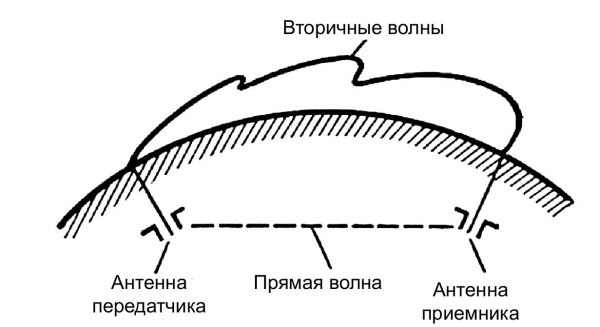

Рис. 1.2. Схема распространения радиоволн при вынесенных на поверхность земли антеннах

1.3.4. Связь «через землю» – передача звуковой частоты

Если же говорить о распространении радиоволн в земле (грунте), то увы, радиоволны в землю не проникают (если не используется мегаваттный передатчик). Связь «через землю» может осуществляется с помощью магнитной индукции между многовитковыми рамками (своеобразными антеннами), которые можно считать разнесенными обмотками трансформатора – информация переносится не электромагнитным излучением, а магнитной индукцией.

То есть можно передавать звуковой сигнал (сигнал 34) через землю на небольшие расстояние до 1 км (в зависимости от мощности усилителя и комплекса других условий местности), но это не будет передачей радиоволн.

Несущая частота в такой связи выбирается около 70…90 кГц. Выбор слишком низкой несущей частоты приведет к увеличению массы и габаритов рамок, а при высокой несущей частоте увеличиваются потери на излучение. Прием ведется на вертикально установленную рамку. Переменное магнитное поле убывает по закону «обратных кубов»: каждый раз, когда удваивается расстояние между рамками, сила сигнала уменьшается на 18 дБ.

В простых экспериментальных устройствах для передачи сигнала 34 через землю применяется амплитудная или однополосная модуляция (с подавленной несущей – SSB). Определяющее значение для максимальной дальности связи имеет форма рамок. К примеру, круглая рамка обеспечивает выигрыш силы сигнала в два раза по сравнению с квадратной. Для увеличения дальности связи, рамки должны иметь резонанс на частоте несущей. Частота несущей должна быть выше максимальной частоты речевого сигнала, который ее модулирует.

Альтернативой рамок являются токовые электроды, погруженные в почву. В этом случае фиксируется выигрыш в силе сигнала – по сравнению с рамкой достигает в несколько десятков дБ.

Земля для радиоволн представляет собой проводник электрического тока, в котором токи, возбуждаемые естественными электрическими зарядами, искусственно – электротехническими устройствами и другими явлениями, текут в определенных направлениях. Можно провести и такой эксперимент.

Ввести в землю 2 электрода (отрезки арматуры) каждый длиной 120 см и диаметром 80 мм на расстоянии, к примеру, 10–50 м (друг от друга; чем дальше – тем лучше), и подключить их экранированным проводом ко входу усилителя с высоким входным сопротивлением (более 1 МОм). Для сопряжения импедансов и изоляции схемы от внешних сигналов штыри подключают к усилителю не напрямую, а через разделительный (повышающий) трансформатор с коэффициентом трансформации 1:100. Низкоомную обмотку подключают к штырям, а высокоомную – к усилителю, в качестве которого можно применить любой с выходной мощностью до 20 Вт.

В результате на выходе усилителя можно зафиксировать сигналы звуковой частоты (34) – преобразованные низкочастотные токи Земли на данном участке. Если смешать эти сигналы с фоновым шумом, то можно обнаружить, на первый взгляд, странную, еще не вполне раскрытую, последовательность звуков, расшифровка которых, возможно, даст интереснейшие открытия.

Если электроды невозможно вкопать в землю (из-за плотности, к примеру, зимой), то вместо них можно использовать отрезки медной оплетки коаксиального кабеля, помещенные в воду или наиболее сырой участок подземного образования. Это еще одно направление перспективных исследований, результатами которых можно поделиться на страницах журнала.

Конечно, с учетом более легких способов радио и проводной связи, сегодня широко доступных, связь через землю может рассматриваться только как область экспериментальных исследований. Ее «минусом» является и то, что помехи от грозовых разрядов или расположенных недалеко силовых линий переменного тока сильно ухудшают качество такой связи.

И тем не менее, связь в однородной среде возможна. В том числе радиосвязь. Подтверждением тому (что радиосвязь в тоннелях возможна) служит организация радиосвязи в метро.

1.3.5. Перспективы подземной связи

Подземная связь востребована спелеологами и спасательными службами, поэтому разработка аппаратуры и антенн для подземной связи актуальна. Немаловажным достоинством такой связи является ее доступность – не требуются никакие разрешения государственных органов, а приемники и передатчики могут быть выполнены на не дорогой современной элементной базе с использованием высокоэффективных методов модуляции и обработки принимаемого сигнала.

Основные недостатки «классической» (надземной) радиосвязи, обнаружены еще А. С. Поповым – атмосферные помехи и замирания сигнала, хотя и получили теоретическое объяснение, но со временем не уменьшились, все также оказывают влияние на качестве связи в радиоэфире. С ростом числа радиостанций появились еще и взаимные помехи станций друг другу. Объединение с проводной связью потребовало от радиосвязи такой же высокой надежности при составлении комбинированных каналов связи, какой обладала связь по проволоке.

Для повышения надежности радиосвязи применяются меры повышения помехозащиты: выбор длин волн с учетом времени дня и года, составление «радиопрогнозов», прием на несколько разнесенных (относительно друг друга) антенн, специальные методы передачи сигналов и другие.

Очень короткие (сантиметровые) волны позволяют использовать остронаправленные антенны при сравнительно небольших размерах. Общепринятая теория дальнего распространения сверхкоротких волн давно разработана, определилась техника дальней радиосвязи, и успешно работают дальние радиолинии на сантиметровых волнах.

Таким образом, пользуясь диапазоном ультракоротких волн можно ограничить дальность радиосвязи горизонтом, иным препятствием, или же осуществлять дальнюю связь, обеспечивая устойчивую силу приема в нужном районе и сохраняя острую направленность такой передачи – при условии прямолинейности участка (в части ультракоротких волн справедливо как для подземной, так и надземной радиосвязи).

Большим преимуществом определенных диапазонов радиоволн (UNF, VNF, и особенно диапазона 800 МГц и выше) является то обстоятельство, что в них можно разместить очень много радиостанций с большими промежутками между ними по длине волны.

В диапазоне коротких волн, учитывая их перспективную дальность действия и относительно малую направленность, можно разместить не более 2–3 тыс. радиостанций во всем мире, если задаться целью полного исключения помех друг другу. Этого можно добиться только при соблюдении жесткого условия, что радиостанции будут отличаться по частоте на 6-10 кГц. При таком разносе между станциями можно вести только телеграфную или телефонную радиопередачу. Если же использовать область ультракоротких волн, то те же 2 тыс. радиостанций можно расставить одна от другой по частоте на 10 МГц и при этом все они могут работать в одном и том же районе. Подобные возможности разделения станций по частоте сегодня реально обеспечивают передачу безграничной информации.

1.4. Как работают противокражные системы в магазинах

RFID или радиочастотная идентификация – современная технология, использующая радиочастотное электромагнитное излучение для чтения/записи информации на небольшое устройство. Его назвают по-разному: тэг (tag), метка (label) или транспондер (transponder).

RFID обеспечивает хранение информации об объекте с возможностью ее удобного считывания. Метка может содержать данные о типе объекта, стоимости, весе, температуре, времени сканирования, и всего того, что может храниться в цифровой форме – то есть бесчисленное количество параметров.

Система RFID состоит из 3-х базовых компонетов:

– считывающего устройства (ридер, считыватель), включающего в себя передатчик и приемник сигналов;

– антенны;

– радиочастотных меток (смарт-меток) с встроенной антенной приемником и передатчиком.

Существует большое количество разновидностей этих компонентов, они разливаются по устройству, размерам и форме. Ридер может иметь различное исполнение – от простого переносного сканера меток, до стационарно установленного туннельного устройства, которое сканирует палетированные упаковки по мере их продвижения по конвейеру (складу).

Ридер активирует метку, после чего происходит передача информации, хранящейся на метке на считывающее устройство.

Антенна излучает электромагнитные волны, активизирующие RFID-метку и позволяющие производить запись и считывание данных с этой метки. Антенна (как и во всех устройствах дистанционного управления и связи) является каналом между меткой и приемопередатчиком, без нее невозможен весь процесс передачи и получения данных. Антенны отличаются по размерам и форме. Они встраиваются в специальные сканеры, а также ворота, турникеты, дверные проемы для дистанционного получения информации от предметов или людей, проходящих через зону действия антенны.

По той же технологии работают некоторые турникеты и пропускные пункты на платных автодорогах.

Антенна и приемопередатчик с декодером могут находиться в одном корпусе электронного устройства. Сигнал, поступающий с антенны, демодулируется, расшифровывается и передается через стандартный интерфейс в компьютерную систему для дальнейшей обработки.

1.4.1. Влияние противокражных систем

Противокражные системы, по утверждениям многих специалистов, являются наиболее надежными среди всех типов систем охраны, применяемых на практике в больших и малых торговых точках.

Устройства действительно имеют большую вероятность определения противокражной метки (обусловлено исключительно высокой мощностью импульсов, подаваемых в антенны). Однако, даже при полном соблюдении технологии (EAR) производства устройств, эти импульсы оказывают отрицательное влияние на человека (при частом и длительном воздействии) – главным образом из-за мощности.

Если покупатель не несет с собой «помеченный» RFID-метками товар, «ворота» пропускают его безропотно.

Если на товаре не снята (не нейтрализована) метка, система сигнализации сработает, и оповестит торговый зал громкими тревожными звуками.

Далее сбегутся охранники, и незадачливый «несун» будет пойман.

Противокражные ворота имеют передающее-принимающую антенну, работающую на частоте 58 кГц с возможными отклонениями ±200 Гц. Во время работы антенной излучаются импульсы амплитудой 40 В, длительностью 1,5–1,7 мс (заполненные частотой 58 кГц). Период повторения импульсов 650–750 мс.

Вокруг антенны создается напряженность поля, которая заставляет аморфный металл резонировать на частоте облучения.

Этот магнитострикционный эффект очень опасен для владельцев кардиостимуляторов.

В паузе (650–750 мс) та же самая антенна работает на прием.

Мощность инициированного излучения метки экспоненциально убывает со временем по сложному закону, который производители держат в секрете. Поэтому имитировать сигнал ответа довольно сложно.

Но наличие даже мало-мальски подобных сигналов сильно ухудшает работу системы. Из практики известно, что если за 50—100 м от магазина (торгового зала), в котором стоит противокражная система, находится другой с подобной системой, то они создают взаимные трудно устранимые помехи. В рекламе производители утверждают, что их оборудование эффективно и безопасно (как же иначе?), но мне сдается, что с его помощью (не намеренно) ставят эксперименты по изучению влияния мощнейших (хоть и кратковременных) импульсов на здоровье человека.

1.4.2. Характеристики

Характеристики RFID системы определяются типом выбранных меток. Метки делятся по следующим признакам:

– наличие встроенного элемента питания (активные и пассивные)

– наличие чипа (чиповые и бесчиповые);

– тип хранения данных (метки с уникальной подписью и цифровым кодированием);

– способ записи информации (только считывание, однократная запись, многократное считывание, многократной записи и многократного считывания).

Пассивные метки не имеют собственного источника питания, а необходимую для работы энергию получают из поступающего от считывателя электромагнитного сигнала. Дальность чтения пассивных меток зависит от энергии считывателя, как правило, она не превышает 2 м.

Пассивные метки легче активных, дешевле, и имеют практически неограниченный срок службы. Сверхтонкий транспондер может быть легко расположен между листами бумаги, пластика, с целью интеграции с системой маркировки, включая стандартные штрих-кода и сканеры.

Преимуществом активных меток по сравнению с пассивными является намного большая дальность считывания информации и высокая допустимая скорость движения активной метки относительно считывателя. Активные транспондеры пока отличаются относительно большими габаритами (и стоимостью) и ограниченным сроком службы (примерно 10 лет, в зависимости от температурных условий и типа источника питания).

Функциональных чиповых меток значительно шире, чем бесчиповых.

Чиповые метки хранят бОлыпие объемы информации. Но стоят соответственно дороже.

Если ставить акцент на важность хранения информации в RFID-системах, становится очевидным, что метки делятся на два класса:

– с уникальной подписью.

– с цифровым кодированием.

В качестве подписи могут выступать случайным образом ориентированные магнитные полоски, находящиеся в метке.

Для работы с такими тэгами все ридеры должны иметь связь с компьютерной системой (располагать всей информацией о тэге).

Этот способ применяется в основном для контроля и управления доступом, хотя, возможности его, казалось бы, неограниченны.

Второй тип – метки с цифровым кодированием (метка хранит информацию, кодированную по определенному алгоритму).

В этом случае ридер считывает информацию прямо из тэга без необходимости обращения к компьютерному системному блоку и централизованной базе данных. Метки с цифровым кодированием более дороги, но зато и более функциональны, поскольку не требуют больших вычислительных мощностей, времени отклика и сложных систем связи.

Наверное, каждому приходилось ждать в магазине, пока продавец (кассир) перезагрузит компьютер, например, из-за сбоя в сети (иначе идентификация покупки невозможна). Так вот метки с цифровым кодированием лишены этого недостатка.

1.4.3. Как записывается информация?

Информация в устройстве памяти радиочастотной метки может быть занесена различными способами (зависит от конструктивных особенностей метки). Здесь разливают следующие типы:

Read only – метки работают только на считывание информации. Необходимые для хранения данные заносятся в память метки изготовителем и не изменяются в процессе эксплуатации.

Worm (Write Once Read Many) – метки для однократной записи и многократного считывания информации. Они поступают от изготовителя без каких-либо данных пользователя в устройстве памяти. Необходимая информация однократно записывается самим пользователем. Таким образом, чтобы изменить (скорректировать) информацию, потребуется применить новую метку.

R/W (Real/Write) метки многократной записи и многократного считывания информации.

Формы меток могут быть различны: в виде этикеток, дисков, часов, брикетов, капсул, таблеток.

1.4.4. Основные сферы применения

Разрешение и регистрация прохода через двери (турникеты) основана на идентификации носителя информации (брелка, таблетки, смарт-карты) на различных расстояниях считывающим устройством. Рядом с объектом, проход через который необходимо ограничить, устанавливают считыватели.

Войти на объект можно только в случае, если имеется соответствующий носитель информации индивидуального (или на предъявителя) пользования. Такая система распространена в банках (и не только), где охрана после проверки выдает посетителю смарт-карту.

Такая технология позволяет высвободить несколько десятков контролирующих работников (в зависимости от масштабности объекта), передав их функции электронике.

Все факты предъявления носителя информации Ии связанные с ним действия (проходы, тревоги) фиксируются в контроллере и сохраняются в компьютере для анализа службы безопасности.

Аналогичные системы применяются в наиболее «продвинутых» автомобильных парковках. Не обязательно выходить из авто для своей идентификации, поскольку система считает информацию на расстоянии до 1 м.

Каждый из нас многократно видел и даже держал в руках эти полоски. Попробуем разобраться – как они устроены.

Если оторвать от упаковки товара противокражную метку и рассмотреть ее с обратной стороны, за полупрозрачной пластмассой можно увидеть металлическую полоску.

Если разрезать метку, то можно извлечь 3 металлические полоски: две из аморфного металла (они более блестящие) и одну из обычной ферромагнитной ленты.

Ридер, в данном случае, работает на частотах 24 и 66 ГГц.

Недостатком «резонансной подписи» является то, что волны исходящие от нескольких рядом расположенных с ридером тэгов, интерферируют друг с другом (взаимодействуют и мешают идентификации), а также то, что тэги предназначены только для чтения информации.

1.4.5. О вреде для здоровья человека. Практические рекомендации, чтобы прожить чуть дольше

Электронные устройства среди всех противокражных систем, являются наиболее вредоносно действующими на здоровье человека. Ультразвуковые частоты, которые излучают их антенны, соизмеримы по частотам с некоторыми биологически активными частотами.

Выводы делайте сами.

В любом случае, при проходе через «охранные ворота» старайтесь не задерживаться (дабы не получить увеличенную дозу излучения), и в частности, если система сигнализации сработала (слышен сигнал тревоги), старайтесь выйти из зоны непосредственно влияния антенн, а уже потом разбирайтесь с причиной «сработки» сигнализации.

К сожалению, часто можно видеть обратную картину. Например, срабатывает сигнализация при проходе пожилой женщины через «ворота». Покупательница, услышав сигнал тревоги, недоумевая о причинах такого внимания к ней электроники, останавливается в «воротах» и ждет, пока к ней подойдут охранники. Все это время она находится под облучением, влияние которого на организм человека фундаментально не изучено.

Внимание, важно!

Эти же рекомендации касаются и другого аспекта: старайтесь как можно меньше проходить через эти ворота даже тогда, когда охранники требуют это сделать ввиду поиска активной метки, находящейся где-то на товаре, который вы только что купили. Лучшим решением может быть показ им всех купленных вещей, и пронос через ворота этих вещей по отдельности.
