Только один "Амио" с моторами "Мерлин" поднялся в воздух до перемирия – это был Амио 356-01. Ни одного экземпляра Амио 353 построено не было. Тип 356 имел двигатели "Мерлин" X (1010 л.с.) и однокилевое оперение. Амио 356-01 впервые взлетел в Ле Бурже 18 марта 1940 г. Его недолго испытывали в СЕМА, но самолет не вызвал там большого интереса. После 19 полетов на нем смонтировали двух– килевое оперение и 17 мая испытания завершились. Потом он летал еще несколько раз после изменений, внесенных в оперение и радиаторы. 20 июня Амио 356-01 сдали в 9-й групмент. Вместе с ним он попал в Северную Африку, затем вернулся во Францию и был законсервирован в Истре.

Еще одним опытным образцом, построенным в Ле Бурже, был Амио 355– 01 с двигателями Гном-Рон 14R2/3 с двухскоростными нагнетателями. Его подготовили к летным испытаниям в июне 1940 г. С приближением немец-' ких войск летчик-испытатель "Амио" Бертелин перегнал самолет в Тау; это был первый или второй полет этой машины. Незаконченный Амио 357-01 стал трофеем немцев в Ле Бурже. Он отличался гермокабинами для экипажа и моторами Испано-Сюиза 12 Z(HS89ter) с турбонаддувом. Сведения о его доделке отсутствуют, впоследствии его пустили в лом.

Не сыгравшие практически никакой существенной роли в боях 1940 г., самолеты семейства Амио 350 тем не менее послужили в годы войны. Правительству Виши, управлявшему неоккупированной частью Франции после перемирия в июле 1940 г., потребовался дальний скоростной курьерский самолет, способный связать Францию со столь отдаленными колониями, как Сенегал и Мадагаскар. В 1939 г. Амио 370 наглядно продемонстрировал такую возможность и появились шансы использовать и его, и часть бомбардировщиков "Амио" подобным образом. С разрешения германской и итальянской наблюдательных комиссий в апреле 1941 г. Феликс Амио получил заказ, выполненный предприятием в Марселе. Амио 370 с обозначением F-AREU быстро подготовили к эксплуатации. Он имел экипаж из трех человек, новое радионавигационное оборудование и моторы Испано-Сюиза 12Xgrsl /Xhrsl. В ночь с 22 на 23 июля 1941 г. Амио 340 вылетел с аэродрома Мариньян под Марселем. Им управлял шеф-пилот "Эр Франс" Гастон Дюрмон. Самолет долетел до Джибути (через Афины), покрыв расстояние 5500 км за 16 часов» Таким образом, Амио 370 вновь вернулся на службу.

Следующим вновь попал в эксплуатацию Амио 356 с "Мерлинами", получивший обозначение F-BAGP и дополнительный бензобак на 2553 л в бомбоотсеке. Самолету также вернули первоначальное однокилевое оперение. При пустом весе 7032 кг и взлетном 12800 кг он перевозил 1600 кг груза на расстояние 8000 км при крейсерской скорости 385 км/ч. Для "Эр Франс" готовились еще три Амио 351 с обозначениями F-BAGQ, F-BAGS и F-BAGT, но судьба повернулась к ним спиной. F-BAGQ (по непонятным причинам переименованный в Амио 354) совершил свой первый и единственный перелет в Сенегал в мае 1942 г. При посадке в Дакаре он получил серьезные повреждения и смог подняться в воздух только четыре года спустя. Два других не совершили ни одного рейса за рубеж. По крайней мере один из них пустили на запасные части. Амио 356 во время своего четвертого перелета 27 января 1942 г. подломил шасси в Афинах. Этот же аэродром стал камнем преткновения для F-AREU в его седьмом рейсе, 13 марта 1942 г.. До августа эти две машины не могли вернуться во Францию.

Еще два Амио 354 извлекли из консервации в Клермон-Ферране. В июле 1942 г. завод SNCASE в Мариньяне начал переделку их под моторы "Мерлин", т.е. в тип 356. Необходимые двигатели нашлись на предприятии "Ателье ин– дустриель де'ль эр" в Касабланке. Однако, эти работы не завершили, поскольку оставшуюся часть Франции в ноябре 1942 г. оккупировали немцы. Незадолго до этого поднялся в воздух еще один самолет Амио 354, переделанный заводом AIA в Ольнате в персональную машину для высших правительственных чиновников. Он эксплуатировался с августа 1942 г. до аварии на посадке 20 октября.

Когда вермахт взял под свой контроль Южную Францию, во французских ВВС числились 27 "Амио" (из них 25 в консервации, в т.ч. 22 в Истре), один в SAM и один на заводе AIA в Тулузе). "Эр Франс" располагала Амио 370 и Амио 356-1, а также тремя Амио 351 и Амио 354 (в т.ч. F-BAGQ в Дакаре в ремонте) и двумя Амио 354, переделывавшимися в Мариньяне. Известно, что из этого числа четыре самолета впоследствии эксплуатировались "люфтваффе". Один Амио 351 использовался 3-м воздушным флотом, а Амио 356 и два Амио 354, переделанных в тип 356 установкой моторов "Мерлин", вошли в эскадрилью 1/KG 200. Как применялись "Амио" этими специальными подразделениями, неизвестно, но,вероятно, они служили для каких-то тайных операций.

Три "Амио" избежали захвата немцами в 1942 г. Амио 370 был выведен из строя рабочими в Тулузе и дожил до 1947 г., но больше не летал. Планер неидентифицированного самолета, без моторов, сохраненный Феликсом Амио в Воде-Серни, использовался для учебных целей. Третий был Амио 354 "Эр Франс" в Дакаре. Отремонтированный и вернувшийся в Мариньян в 1946 г., он был перевезен в Ле Бурже, где SECA провела полное восстановление. Поскольку моторов Гном-Рон 14N уже не имелось, поставили двигатели Пратт– Уитни R-1830. При этом обозначение изменили на Амио 358. Машина использовалась как персональная командиром групмента правительственных самолетов связи (GLAM) полковником Крессати. Несший имя "Капитан Рожон", Амио 358 совершил всего несколько полетов. Его ждала та же судьба, что и многие другие бомбардировщики "Амио" – шасси на посадке сложилось и самолет получил непоправимые повреждения .

Вот так настал довольно бесславный конец всей карьеры самолета, который так и не оправдал возлагавшихся на него больших ожиданий. Если бы мир продлился еще на год или два, позволив по-настоящему внедрить его в серию и устранить "младенческие болезни", особенно связанные с поведением на малых скоростях, фирма "Амио" могла бы достичь с семейством 350 гораздо большего. Но события 1940 г. привели совсем к другим итогам. Самолет так и остался в самом начале своей карьеры, лишь ожидая возможности выполнить те задачи, для которых его проектировали.

ТЕХНИЧЕСКИЕ ДАННЫЕ АМИО 354

Назначение: дневной четырехместный бомбардировщик.

Мотоустановка: два двухрядных звездообразных 14-цилиндровых мотора воздушного охлаждения Гном-Рон 14N, развивающих по 1180 л.с. на взлете и 1100 л.с. на высоте 4450 м. Трехлопастные винты изменяемого

шага "Ратье" диаметром 3,3 м. Запас горючего 2750 л в шести баках в крыльях.

Летные данные: максимальная скорость 410 км/ч у земли и 480 км/ч на 4550 м, максимальная крейсерская скорость 400км/ч на 4550 м, экономическая крейсерская скорость 350 км/ч, набор высоты 4000 м за 8 мин 42 с, дальность с 800 кг бомб 2470 км при скорости 400 км/ч и 3500 км при 350 км/ч.

Веса: пустого 6600 кг, максимальная бомбовая нагрузка 1000 кг, максимальный взлетный вес 11300 кг.

Размеры: размах 22,83 м, длина 14.5 м, высота 4,08 м, площадь крыла 67 м 2.

Вооружение: один 7,5-мм пулемет MAC 34 в установке SAMM АВ20 тип 161 в носу с пятью дисками по 100 патронов, такой же пулемет на той же установке в подфюзеляжном люке с восемью дисками, 20-мм пушка Испано-Сюиза HS404 на турели SAMMAB34 сверху с восемью магазинами по 15 или 30 снарядов. На некоторых самолетах верхняя пушка заменена на 7,5-мм пулемет МАС34 с восемью дисками. Бомбоотсек вмещал две бомбы по 500 кг, или шесть по 200 кг, или 10 по 100 кг, или 20 по 50 кг, или 80 по 10 кг в четырех связках.

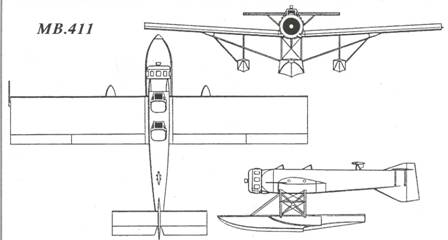

Бессон МВ.411

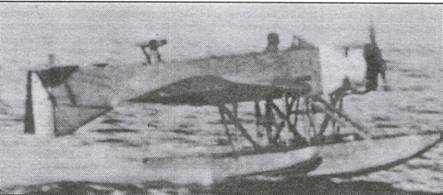

Поплавковый гидросамолет-разведчик Бессон МВ.411 был спроектирован специально для базирования на подводной лодке «Сюркуф». Он многое унаследовал от предыдущей машины подобного назначения MB.35 «Пассе-Пор– ту», также сконструЬрованной Марселем Бессоном. Заказ на опытный образец МВ.410-01 выдали 24 августа 1932 г. Этот самолет оснащался звездообразным двигателем воздушного охлаждения Сальмсон 9NC мощностью 130 л.с. Однако, первая опытная машина погибла в 1933 г. во время официальных приемочных испытаний в Сен-Рафаэле. Заказали второй экземпляр, но из-за ликвидации фирмы Марселя Бессона самолет был построен компанией «ANF– Ле Мюро» под обозначением МВ.411.

Взлетевший впервые в Ле Мюро в июне 1935 г. MB.411 отличался от первого образца двигателем Сальмсон 9ND в 175 л.с. и смешанной конструкцией. Самолет был спроектирован для хранения в цилиндрическом ангаре диаметром 2 м и длиной 7 м, находившемся за рубкой субмарины "Сюркуф". При этом предусматривалась быстрая его разборка. На сборку требовалось всего четыре минуты с того момента, как МВ.411 извлекали из ангара. Самолет спускался на воду и поднимался с нее краном. В августе 1935 г. МВ.411 прошел официальные приемочные испытания и был передан на "Сюркуф" для пробной эксплуатации. В ходе плавания на "Сюркуфе" в последних месяцах 1935 г. выявилась необходимость внесения некоторых изменений в конструкцию. В начале 1936 г. гидросамолет вернули на завод.

Первоначально являвшийся одноместным, МВ.411 переделали под экипаж из двух человек. В конце мая машину испытали при весе, возросшем до 1020 кг. После испытаний самолет вернули на "Сюркуф". 11 июня 1936 г. французское адмиралтейство запросило второй МВ.411. Заказ на него выдали 10 февраля 1937 г. В июле, когда первый самолет успешно завершил все испытания, он находился в постройке.

Один из MB.411 находился на "Сюркуфе", когда лодка 18 июня 1940 г. совершила переход из Бреста в Плимут. Этот самолет выполнил несколько полетов в порту Пула в Дорсетшире. Впоследствии он был немного поврежден во время налета немецкой авиации на Плимут, где гидроплан хранился после выгрузки с "Сюркуфа". Когда лодка 10 мая 1941 г. ушла из Плимута, самолета на борту не было."Сюркуф" позднее затонул при столкновении с американским торговым судном в Карибском море. Судьба МВ.411, оставшегося во Франции, неизвестна.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МВ.411

Назначение: двухместный поплавковый разведчик для подводной лодки.

Мотоустановка: один 9-цилиндровый звездообразный двигатель воздушного охлаждения Сальмсон 9ND, 175 л.с.

Летные данные (при весе 1020 кг): максимальная скорость 185 км/ч на высоте 1000 м, крейсерская скорость 130,5 км/ч, нормальная дальность 345 км при скорости 130,5 км/ч, максимальная дальность (с одним пилотом и дополнительным баком во второй кабине) 650 км, нормальная продолжительность полета 2 ч 40 мин.

Веса: пустого – 690 кг, нормальный взлетный – 1020 кг, максимальный – 1140 кг.

Размеры: размах 12,0 м, длина 8,23 м, высота 2,85 м, площадь крыла 22,32 м 2.

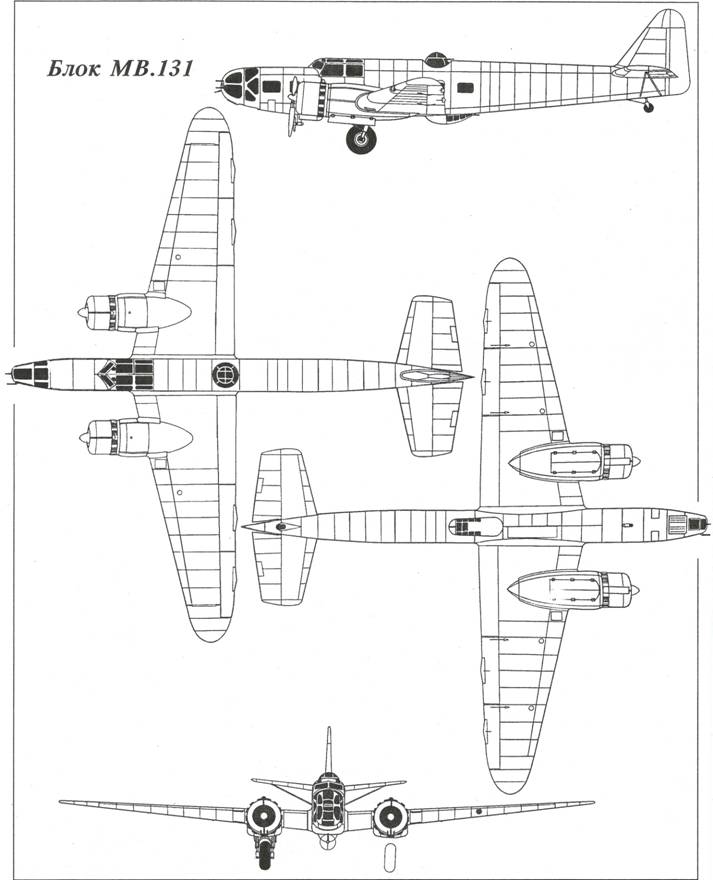

Блок MB.131

В конце 20-х – начале 30-х годов казалось, что французские самолетостроители состязаются друг с другом в создании эстетически совершенно непривлекательных боевых самолетов. Французские конструкторы явно тяготели к угловатым громоздким монстрам. Их машины лишь в незначительной степени делали уступки требованиям аэродинамики. Замеченное всеми появление МВ.131 летом 1936 г. означало коренное изменение этой тенденции. Это был цельнометаллический разведчик– бомбардировщик с нижним расположением крыла, убирающимся шасси, обшивкой, приклепанной впотай. Если его нельзя было назвать изысканным, то во всяком случае, он по внешнему виду явно не уступал самым современным бомбардировщикам, запускавшимся тогда в производство в Германии, в Советском Союзе и по другую сторону Атлантики. Однако, впоследствии оказалось, что этот самолет не имеет потенциальных возможностей для дальнейшего совершенствования , необходимых для того, чтобы удержаться на переднем крае мирового самолетостроения в период, когда развитие военной авиационной техники многократно ускорилось.

В августе 1933 г. техническая служба ВВС подготовила задание на новый самолет типа "мультипляс де комба" – "многоместный боевой". Имелась ввиду многоместная многоцелевая машина, объединяющая роли бомбардировщика, разведчика и дальнего самолета сопровождения – нечто по концепции подобное советскому "крейсеру" Р-6. С точки зрения процессов, протекавших тогда в авиации зарубежных стран, любой самолет, соответствующий этому заданию, от рождения был обречен на устарелость. Тем не менее, восемь фирм вступили в борьбу за заказы на его серийное производство. Шесть самолетов дошли до стадии опытных образцов: Амио 144, Борделез 80, Блок 130, Бреге 460, Фарман 420 и Потэ 541. Еще два, Кузинэ 190 и Девуатин 420, остались на чертежных досках.

Марсель Блок тогда предложил МВ.130М. Он в первый раз поднялся в воздух в июне 1934 г. в Виллакублэ. Неубирающееся шасси в обтекателях – "штанах" довольно быстро заменили современным убирающимся. После некоторой доводки машины в октябре 1935 г. выдали заказ на 40 самолетов МВ.130М.

Однако, к этому времени и штаб ВВС, и сотрудники "Авьонс Марсель Блок" начали осознавать то, что сама концепция "мультипляс де комба" устарела . Блок начал работу над более современным и одновременно более специализированным самолетом, MB.131RB4 – бомбардировщиком-разведчиком с экипажем из четырех человек, не имевшим ничего общего с МВ.130М. В связи с этим заказ на предыдущую машину положили "под сукно", ожидай результатов испытаний опытного образца нового самолета.

МВ.131 № 1 был изготовлен на заводе в Курбевуа и окончательно собран в Виллакублэ. Там он совершил свой первый полет 12 августа 1936 г. Второй опытный экземпляр, Блок MB.131RB5 № 2, выставили в ноябре того же года на Салоне аэронавтики в Париже. Он отличался от первой машины местом для дополнительного члена экипажа. Верхнюю турель сдвинули дальше назад и ввели нижнюю. Увеличили ширину киля. Ликвидировали подкосы стабилизатора. Эта машина совершила свой первый полет 5 мая 1937 г. Немного ранее, в декабре 1936 г., первый опытный самолет перелетел из Виллакублэ в Мариньян для проведения официальных испытаний военными летчиками из испытательного центра СЕМА (французского аналога нашего НИИ ВВС). Дальнейшие испытания специалистами СЕМА проходили в Виллакублэ в апреле. Заказ на 40 МВ.130М заменили на такое же количество МВ.131.

В самом начале заводских испытаний на первом опытном экземпляре проявилась тряска хвостового оперения. Сочтя, что это является следствием недостаточной жесткости на кручение, фюзеляж усилили приклепанными снаружи стрингерами. Однако, впослествии выяснилось, что от тряски можно было избавиться уменьшением размаха стабилизатора и введением поперечного V.

На обоих опытных экземплярах стояли 14-цилиндровые звездообразные моторы воздушного охлаждения Гном– Рон 14К "Мистраль Мажор", развивавшие мощность 870 л.с. на высоте 3200 м и 900 л.с. на 4200 м. Летом 1937 г., когда фирму "Авьонс Марсель Блок" поглотило объединение SNCASO, эти двигатели заменили на Гном-Рон 14N 10/11, которые при той же мощности имели лучшее охлаждение цилиндров, карбюратор с высотным корректором и другие усовершенствования.

На первом опытном образце в порядке эксперимента установили 20-мм пушку в подвижной установке в носовой кабине. Установка позволяла иметь большой угол обстрела в вертикальной плоскости, но в горизонтальной движение было весьма ограниченным – всего на несколько градусов. Однако, когда самолет в сентвбре 1937 г. выставили на испытания вооружения на полигоне в Казо, от пушки отказались в пользу 7,5-мм пулемета MAC 1934. Первый серийный самолет MB. 131 № 3 проходил летные испытания практически одновременно со вторым опытным. На нем стояла полуубираемая нижняя турель под уступом нижней части фюзеляжа. Во второй половине июня 1937 г. этот самолет испытывался в СЕМА на максимальную скорость при полностью выпущенной и втянутой нижней турели. Выяснилось, что сложность и вес установки не компенсируются выигрышем в скорости при убранном положении. Вследствие этого на последующих серийных машинах уступы на фюзеляже ликвидировали, а втягивающуюся турель заменили простой шкворневой установкой " тип 29" в полуостекленной гондоле. На ней стоял пулемет MAC 1934 (калибра 7,5 мм).

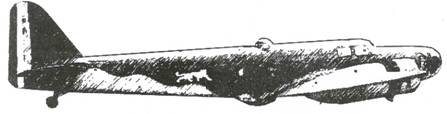

Блок 130М

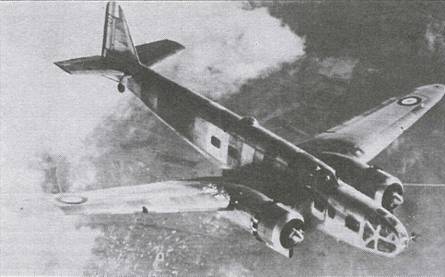

Серийный Блок 131 RB4

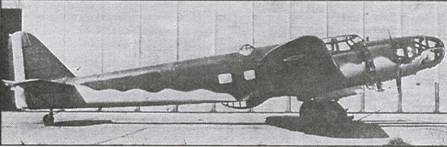

Блок МБ 130 №100, весна 1939 г.

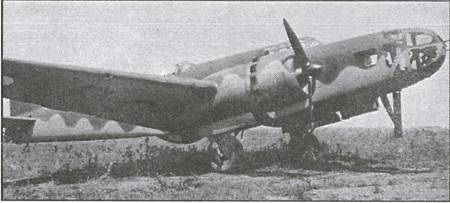

МБ 131 на аэродроме весной 1940 г, хорошо виден трап для посадки экипажа

Первая серийная машина, вышедшая из цехов завода SNCASO в Шатеру, поднялась в воздух в мае 1938 г. Первая серия из 14 самолетов (№№ 3-15) относилась к типу МВ.131 R4. Это были четырехместные разведчики без бомбового вооружения. За ними последовали пять (№№ 16-20) MB. 1311ns – учебных самолетов с двойным управлением. Второй опытный экземпляр тоже переделали в МВ.131 Ins и сдали ВВС. Девятнадцатый серийный самолет (№ 21) стал первым МВ.131 RB4, предназначенным на роль разведчика-бомбардировщика. Впоследствии построили около 100 машин этой модификации (МВ.131 RB.4№ 122 был сдан разведывательной авиагруппе GRI/36 в октябре 1939 г.) на заводах SNCASO в Шатеру и Бордо.

Внешне МВ.131 RB4 не отличался от R4, но основные колеса шасси были большего размера. На нём ввели внутреннее размещение бомб в бомбоотсеке. Бомбодержатели "Алкан" позволяли подвеску бомб калибром от 10 кг до 200 кг. Штурман-бомбардир сидел в самом носу самолета. У него имелась фотокамера Лабрели F30 или F50. Он также обслуживал передний пулемет MAC 1934 с ограниченным полем обстрела в вертикальной и горизонтальной плоскостях. Такие же пулеметы монтировались в верхней турели и подфюзе– ляжной гондоле. Из последнего стрелял радист. Радиостанция была типа SFR 203. Все самолеты комплектовались автопилотами "Егер-Смит". Мотоустановка состояла из двух двигателей Гном– Рон 14N10/11 с трехлопастными винтами Ратье 1453 /1454 диаметром 3,0 м. 1720 л горючего размещалось в шести баках между лонжеронами центроплана.

МВ.131 имел цельнометаллическую конструкцию. Фюзеляж имел прямоугольное поперечное сечение. Его силовой набор состоял из омега-образных шпангоутов и четырех лонжеронов, закрытых листами легкого сплава. Крыло разделялось на четыре части. Оно имело два лонжерона, отъемные носок и законцовки. Щитки щелевого типа выпускались и убирались пневмоприводом.

Основные стойки шасси убирались вперед по полету в мотогондолы гидравликой. В отличие от опытных образцов, крыло серийных самолетов устанавливалось с углом установки 3°40' в соответствии с желанием штаба ВВС улучшить взлетные качества хотя бы ценой снижения максимальной и крейсерской скоростей.

Испытывалась только одна дополнительная модификация базового МВ.131. Это был МВ.133, взлетевший 1 октября 1937 г. На нем сохранили фюзеляж МВ.131 в сочетании с двухкилевым оперением с овальными килевыми шайбами. Моторы "Гном-Рон" уступили место двигателям Испано-Сюиза 14АА, тоже звездообразным.

БОЕВОЕ ПРИМЕНЕНИЕ

Поставки МВ.131 французским ВВС начались летом 1938 г. В сентябре 22-я эскадра в Шартре начала переучивание на новую технику. В январе 1939 г. за ней последовала 1-я группа 5-й эскадры (GRI/55) на аэродроме Брон под Лионом. Следующей весной на МВ.131 перешла 14-я отдельная авиагруппа (GAA14) в Мурмелоне и 1-я группа 35– й эскадры (GRI/35). На 3 сентября 1939 г. французские ВВС включали несколько авиачастей на МВ.131 – GAA14, GRI/ 22, GRII/22, GRI/35, GRI/55, GRII/55 во Франции и GRI/61 в Северной Африке.

С самого начала боевых действий МВ.131 из GAA14, GRII/22 и GRII/55 начали выполнять дневные разведывательные полеты над Сааром и районом Пфальца, а по ночам летали над долиной Дуная. Однако вскоре стало очевидно, что данные самолетов этого типа недостаточны для действий днем. Машины уже устарели и их применение вскоре ограничили исключительно ночными операциями. Затем началось перевооружение на новые самолеты Потэ 63.11. Часть самолетов, сданных другим разведывательным группам, досталась GRI/36 и GRII/36, применявшим на фронте смесь Потэ 540, Потэ 637 и MB. 131 до перехода на Потэ 63.11.

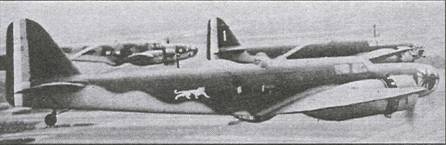

Звено MB 131 в полете

К 10 мая 1940 г. все группы, за исключением GRI/61, летавшей на МВ.131 в Северной Африке, уже заменили материальную часть и старые самолеты практически исчезли из состава частей первой линии французских ВВС в Европе. После капитуляции некоторое количество МВ.131 осталось в не окупированной зоне. Часть из них переделали в буксировщики мишений. В подфюзеляжной гондоле установили лебедку и барабан для троса. Такие машины использовались авиацией правительства Виши.

ТЕХНИЧЕСКИЕ-ХАРАКТЕРИСТИКИ ХАРАКТЕРИСТИКИ БЛОК MB 131

Назначение: четырехместный разведчик-бомбардировщик.

Мотоустановка: два 14-цилиндровых звездообразных мотора воздушного охлаждения Гном-Рон 14N10/11, развивающих 950 л.с. на высоте 3710 м.

Вооружение: один 7,5-мм пулемет МАС1934 (на подвижной установке) в носовой части фюзеляжа с боезапасом 500 патронов, один МАС1934 в верхней турели с 1500 патронами и один MAC 1934 в подфюзеляжной гондоле с 1500 патронами, бомбы на внутренней подвеске – четыре по 200 кг, шесть по 100 кг, восемь по 50 кг, или 64 по 10 кг.

Летные данные: максимальная скорость 303 км/ч у земли, 350 км/ч на высоте 3750 м, крейсерская скорость 225 км/ч у земли, 271 км/ч на высоте 3750 м, нормальная дальность 1000 км, максимальная дальность 1300 км, набор высоты 4000 м за 13 мин, практический потолок 7250 м.

Веса: пустго с оборудованием 4691 кг, нормальный взлетный 7912 кг, максимальный взлетный 8600 кг.

Размеры: размах 20,27 м, длина 17,85 м, высота 5,23 м, площадь крыла 54,78 м 2.
