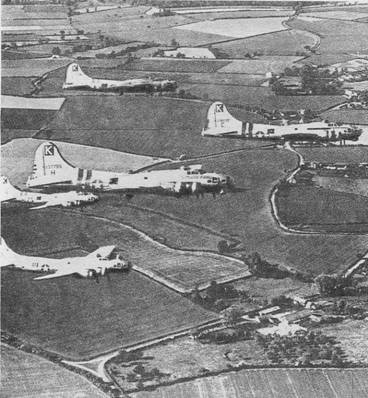

Группа B-17G над Англией

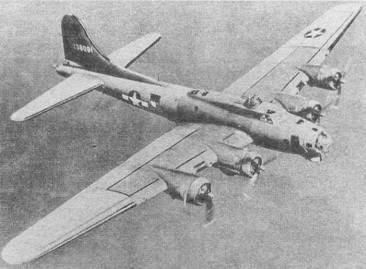

Один из B-17G 8-й воздушной армии США

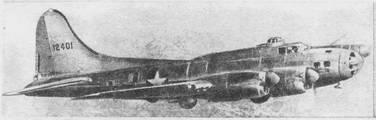

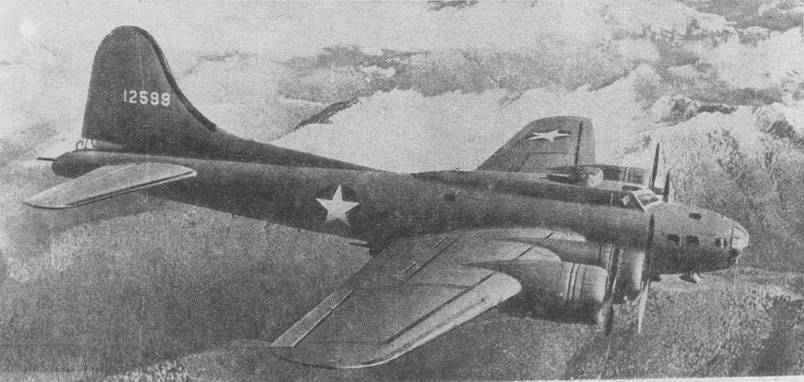

В-17Е

Кроме своей основной роли бомбардировщика «Летающая крепость» использовалась в войне как дальний разведчик. Первым разведывательным вариантом В-17 стал F-9 – в них переделали 16 B-17F, оснастив их целым набором плановых и перспективных фотокамер, установленных в бомбоотсеке и кабине радиста. Затем появились F-9A и F-9B ( в общей сложности 25 штук), тоже на базе модификации F, но с другим комплектом фотоаппаратуры. Последними в этом семействе стали 10 F-9C (переделанные B-17G). У них часть камер стояла в сильно измененной «бороде» под носом, откуда убрали турель.

Существовали и транспортные «Крепости». Под обозначением СВ-17 эксплуатировались разоруженные бомбардировщики устаревших модификаций. В качестве транспортного самолета В-17 был неудобен своим тесным узким фюзеляжем и не получил скольнибудь широкого применения. В единичных экземплярах изготавливались С-108 – штабные самолеты на базе модификаций Е и F. На ХС-108 летал генерал Макартур; самолет любившего внешние эффекты генерала, отличался не только встроенным трапом и дополнительными окнами с кокетливыми занавесочками, но и сверкающими хромированными стволами пулеметов, сохраненными в носовой и кормовой установках. Прочие С-108 вооружения не имели вовсе. ХС-108 А имел большой грузовой люк на левом борту и откидывающуюся набок носовую часть. Несколько особняком стоит ХС-108В – самолет-танкер. Танкер не в современном понятии, он не мог дозаправлять самолеты в воздухе, а являлся просто летающей цистерной для доставки бензина на аэродромы в труднодоступных районах Китая. ХС-108В. тоже существовал в единственном экземпляре.

В 1938 г. с использованием узлов и агрегатов В-17 построили пассажирский самолет Боинг 307 «Стратолайнер». Фактически это была та же «Крепость», но с новым герметизированным фюзеляжем большего диаметра. Боинг 307 эксплуатировался на линиях «Пан Америкэн» с 1940 г. В войну их реквизировали для военно-транспортной авиации под обозначением С-75, а в 1944 г. вновь вернули на гражданскую службу; в США они летали до 1951 г., а во Франции – до конца 60-х гг.

Очень интересен был проект «Кастор»: с изношенных В-17Е и B-17F снималось вооружение и все ценное оборудование, их набивали Ют взрывчатки и оснащали радиоуправлением. Взлетный вес машины при этом возрастал почти на треть. Взлет производил летчик, который затем вместе с радиооператором покидал машину на парашюте. Для удобства прыжка кабина делалась открытой (оставался только ветровой козырек), а весь гаргрот до места радиста срезался. Далее радиоуправляемую «Крепость» вели со специального самолета наведения. Всего переделали около 25 машин. На таких В-17, называемых BQ-7, выполнили 17 боевых вылетов против пусковых позиций немецких самолетов-снарядов V-1 на территории Франции. На одном из таких самолетов погиб Джозеф Кеннеди – старший брат будущего президента США: его машина неожиданно взорвалась после взлета.

В-17Е

В августе 1944 г. один BQ-7 вышел из-под контроля и упал на лес в восточной части Англии. Воронка была грандиозна. Еще один самолет «по собственной инициативе» описал круг над одним из английских городов.. После этого работы поспешно свернули.

В период 2-й мировой войны «Летающими крепостями» обладали еще несколько стран. Великобритания вслед за уже упоми-навшейся партией В-17С получила еще 19 B-17F («Фортресс II») и 85 B-17G («Фортресс III»). Их также в основном приняло Береговое командование для патрулирования вдали от побережья. Однако, для 100-й группы бомбардировочного командования в Англии выполнили оригинальную переделку B-17G в самолет радиоразведки и радиопротиводействия. На нем установили под носовой частью радиолокатор H2S и поставили систему постановки помех «Мэндрил» с характерными большими мачтами антенн. Несколько таких самолетов успешно использовались при массированных налетах на Германию. Практически все английские «Крепости» базировались в метрополии. Немцы восстановили около 40 трофейных B-17F и B-17G и часть их передали эскадре KG200. Эта часть специального назначения перебрасывала на них разведчиков и диверсантов в тыл союзников. Например, весной 1944 г.. с их помощью оборудовали тайный аэродром в Северной Африке, а в октябре того же года немецкая «Крепость» выбросила группу агентов в Иордании. Немало их летало и в Европе. Зафиксирован даже воздушный бой между немцкой «Крепостью», использовавшейся как самолет-ловушка, и американским YB-40, закончившийся победой последнего. В-17 с черными крестами попадались и в нашем небе. В документах «Люфтваффе» В-17 зашифровывался под обозначением Дорнье Do 200 – такого самолета на самом деле никогда не существовало.

Японцы восстановили два B-17D и один В-17Е. На них японские летчики-истребители отрабатывали приемы атаки «Крепостей».

Несколько бомбардировщиков в войну совершило вынужденные посадки в Швейцарии. По крайней мере один из них потом использовался швейцарскими ВВС для учебных целей.

С 1945 г. около 180 B-17G переоборудовали в самолеты аварийно-спасательной службы В-17Н. На них не было нижней шаровой турели. Вместо нее под фюзеляжем самолета висела сбрасываемая спасательная лодка типа Хиггинс А-1. После войны все вооружение с них сняли, а под носом смонтировали поисковый радар. Эти машины удержались на вооружении до 1956 г., в тов ремя как В-17 (так же как и В-24) в бомбардировочной авиации США сразу же после войны были вытеснены В-29. В-17Н, с 1948 г. переименованные в SB-17, участвовали в корейской войне, опять получив все свое вооружение (кроме «бороды»). Там ВВС США применяли их до ноября 1950 г., когда по другую сторону фронта появились МиГ-15. В Корее воевали и «Крепости»-разведчики, переименованные в RB-17G. RB-17G из 6204-го картографического звена совершил первый в корейской войне боевой вылет 25 июня 1950 г.

За годы войны американская авиация флота получила 46 B-17G и 2 B-17F. Под обозначением РВ-1 они применялись как патрульные и спасательные самолеты, аналогичные армейским В-17Н. Береговая охрана США до октября 1959 г. эксплуатировала РВ-1 G – это были переделанные B-17G с обтекателем РЛС под носовой частью, часто несущие и спасательные лодки. Один PB-1G превратили в самолет для картографической съемки, поставив на место нижней турели специальную 9-ти объективную камеру.

Авиация американского флота после войны имела на вооружении еще один вариант В-17 – PB-1W, самолет радиолокационного дозора. Это были B-17G с мощным радиолокатором AN/APS-20. Его антенна обычно находилась в большом грибовидном обтекателе в носовой части, но в некоторых случаях она располагалась сверху фюзеляжа самолета, как у современных машин подобного назначения. Флотские мастерские в Джонсвилле в 1945 г. модифицировали таким образом 31 B-17G. Один PB-1W затем переделали в летающий стенд для испытания турбореактивных двигателей (он именовался ХРВ-1), другой носил под фюзеляжем модели новых самолетов: их сбрасывали с высоты, изучая при пикировании обтекание на больших скоростях. Так, например, испытывали модель истребителя F8F «Бэаркэт».

Часть снятых с вооружения бомбардировщиков переоборудовали в радиоуправляемые самолеты-мишени QB-17. Их было два типа: QB-17L с телевизионной системой (телекамера стояла в кабине бомбардира) и QB-17N с обычным радиоуправлением. В сигарообразных контейнерах на концах крыльев у них находились кинокамеры, фиксировавшие повреждения. Впервые их применили при испытании атомной бомбы на атолле Бикини. Военных интересовало воздействие поражающих факторов ядерного взрыва на самолет в полете. В 50-х гг. их использовали для тренировки в воздушной стрельбе, а также для испытания зенитных ракет и ракет класса «воздух-воздух» (в частности, известного типа «Сайдуиндер»),

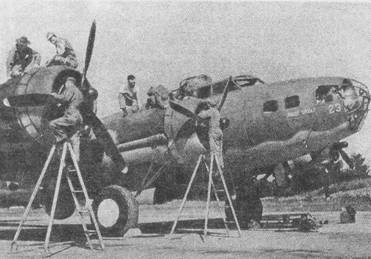

В-17Е на аэродроме а Англии

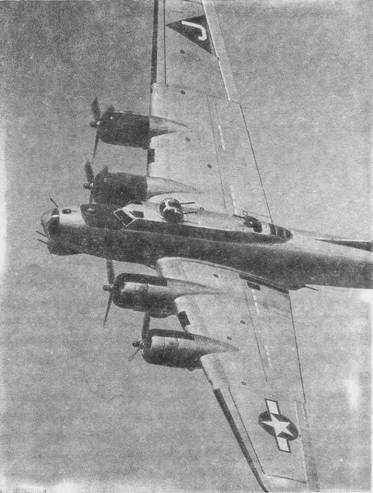

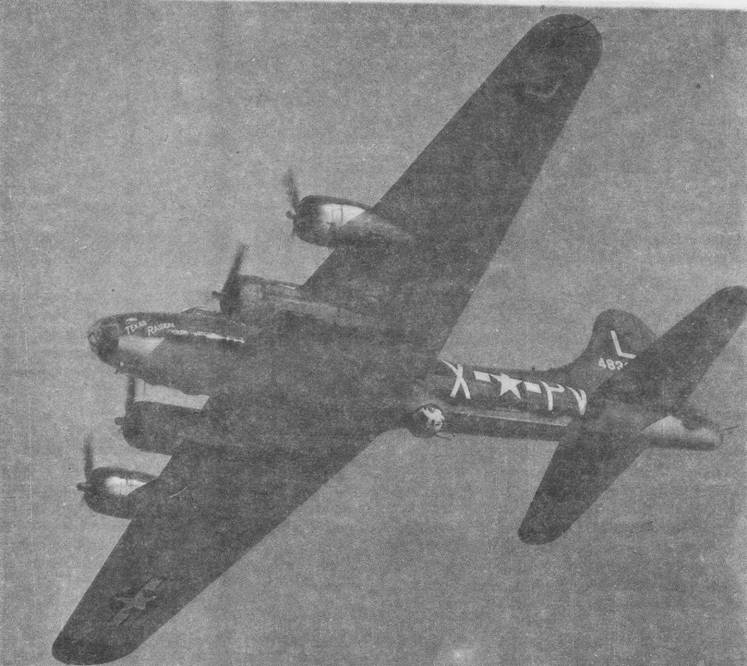

B-17G последних серий

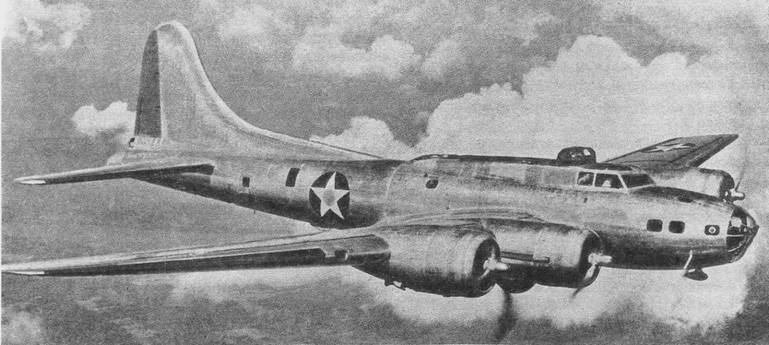

В-17 «Летающая крепость»

Самолет-мишень управлялся с самолета наведения DB-17P – такой же переоборудованной «Летающей крепости». Последний QB-17L сбили при испытаниях зенитной ракеты «Бомарк».

Некоторое количество бомбардировщиков переделали также в невооруженные штабные самолеты VB-17G. Этот вариант дольше всех продержался на вооружении ВВС США – до второй половины 50-х гг. Они использовались в Корее (в том числе и машины с восстановленным оборонительным вооружением).

Еще во время второй мировой войны «Крепости» участвовали в многочисленных экспериментах с управляемыми бомбами GB-1, GB-4, GB-9. GB-4 даже сбрасывали на Гавр и Ля-Палис в 1944 г. (но неудачно). В 1947 г. с B-17G запускали самолеты-снаряды JB-2 «Лун» (ко-пию немецких V-1). Каждая «Крепость» несла под консолями по два JB-2.

После окончания И-й мировой войны много B-17G было за дешево распродано, в том числе и за рубеж. По программам военной помощи их передали, в частности, в ряд стран Латинской Америки. B-17G летали с опознавательными знаками Франции, Португалии, Дании. Из ВВС различных стран дольше всего «Крепости» удержались на вооружении в Бразилии. Там 6-я авиагруппа использовала разоруженные B-17G как спасательные самолеты до второй половины 60-х гг. Немало машин попало в частные руки. Их переоборудовала, например, фирма «Фэйрчайлд». В США они эксплуатировались как аэрофотосъемочные, геологоразведочные, пожарные и прочие. Два B-17G в 1946 г. превратили в летающие лаборатории для испытаний двигателей – в их носовой части стояли опытные турбовинтовые двигатели Райт и ХТ-35 Пратт-Уитни ХТ-34 (этот вариант известен как Боинг 299Z и JB-17G). Впоследствии выполнили еще одну такую переделку для испытаний двигателя Т56.

Три самолета через вторые руки попали в Палестину. Там их в мае 1948 г. использовали зарождающиеся израильские ВВС. Правда, боевая эффективность их была невысока, поскольку продали их без вооружения. Тем не менее во время ближневосточной войны 1948 г. они совершили несколько налетов на цели в Египте.

В Швеции еще в 1944-45 гг. фирма SAAB переделала пять интернированных B-17F и B-17G в 14-местные пассажирские самолеты под маркой F-19. Первый из них поступил в эксплуатацию на линиях компании «АВ Аэротранспорт» в октябре 1944. Эти машины внешне отличались удлиненным почти не остекленным носом, рядом окон по бортам и обтекателем вместо хвостовой турели. После войны еще две такие же переделки выполнили по заказу Дании. Все семь самолетов летали на пассажжирских трассах до появления DC-4, а затем использовались как почтовые на линии через Северную Атлантику. В послевоенный период появились и другие подобные пассажирские «Крепости». В частности, их применяла гражданская авиация Боливии. Для американской авиакомпании TWA в единственном экземпляре изготовили пассажирский Боинг 299АВ. Он использовался для прокладки новых трасс на Ближнем Востоке, а в 1947 г. его подарили шаху Ирана.

В первые послевоенные годы «Летающие крепости» летали и у нас, в Советском Союзе. Около двух десятков восстановленных после вынужденных посадок машин имела 45-я гвардейская дивизия АДД.

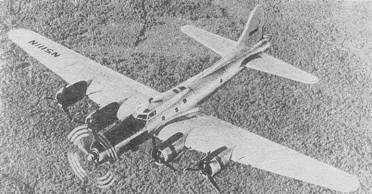

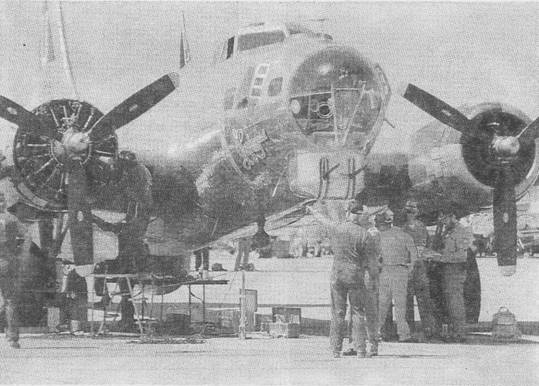

Восстановленный бомбардировщик Боинг В-17

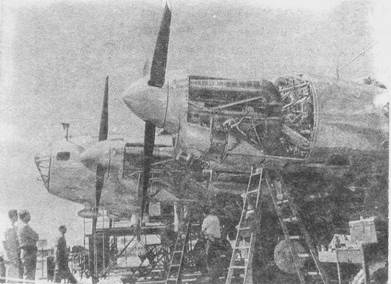

Летающий стенд для испытания турбовинтовых двигателей

Последней войной, в которой участвовали В-17, была вьетнамская. В первой по-ловине 60-х гг. несколько выкрашенных в матово-черный цвет машин, несших обозначения американской гражданской авиации, использовало ЦРУ для выброски своих агентов в Северном Вьетнаме.

Популярность «Летающей крепости» вполне заслужена. Этот надежный, прочный, эффективный в бою самолет заложил основы нынешней стратегической авиации США, вынес на себе тяжесть II-й мировой практически до ее последнего дня и после войны верой и правдой служил по всему миру. Немало «Крепостей» стоит в разных музеях, немало их и сейчас летаетн а воздушных парадах, как «живые» памятники ушедшей эпохи, тщательно отреставрированные любителями авиации.

Техническое описание

Основное назначение самолета Боинг В-17 «Флайинг Фортресс» – тяжелый бомбардировщик. Экипаж – 6-11 человек. По схеме это свободнонесущий цельнометаллический моноплан с низкорасположенным крылом.

Фюзеляж – полумонокок круглого сечения, собираемый на болтах из четырех секций. В носовой части его, заканчивающейся прозрачным обтекателем, расположено штурманское место. Сзади и выше штурманского отсека – пилотская кабина. В ней в левом кресле сидит командир самолета, а в правом – второй пилот (по американской терминологии соответственно пилот и ко-пилот). У каждого из них имеется штурвал и педали. Начиная с модификации B-17G управление оснащено электромеханическим бустером. Кабина оснащена наиболее современным для того времени навигационным оборудованием, включающим большое количество гироскопических приборов и автопилот С-1. За летчиками находится бортмеханик, имеющий собственный рабочий пульт, на котором располагаются приборы, контролирующие работу двигателей, гидросистемы, электросистемы и т.п. На машинах всех модификаций после В-17Е сверху над этим отсеком смонтирована турель, из которой ведет огонь бортмеханик. По бортам здесь установлены баллоны с Запасом кислорода для экипажа. Обзор из кабины осуществляется через ветровой козырек, боковые и верхние окна. Под кабиной слева находится открывающийся вниз– вбок люк для покидания самолета.

B-17G

Переборка с треугольным люком отделяет от пилотской кабины бомбоотсек. В нем предусмотрены и горизонтальная, и вертикальная подвеска бомб. Вместо бомб возможна установка двух дополнительных бензобаков общей емкостью 3104 л. Снизу отсек закрыт двумя большими створками, распахивающимися наружу электроприводом. По центру бомбоотсека идет узкий мостик-трап, ведущий через прямоугольную дверь за следующую переборку к рабочему месту радиста. В гаргроте над бомбоотсеком уложены две надувные спасательные лодки на случай вынужденной посадки на воду и баллоны для их наполнения.

Радист сидит в довольно просторной кабине, где находится радиостанция. Там же при необходимости монтируется фотоаппарат для плановой аэрофотосьемки.

За задней кромкой крыла установлена нижняя пулеметная турель.

Примерно по центру хвостовой секции фюзеляжа между задней кромкой крыла и оперением расположены бортовые стрелковые установки. На ранних модификациях они устанавливались в каплевидных блистерах, на В-17С и B-17D – в окнах каплевидного же очертания, начиная с В-17Е – в прямоугольных окнах. Начиная с серии B-17G-50-B0 установки сделали асимметричными (правая сдвинута на три шпангоута вперед).

Экспериментальный В-17 с рядными двигателями

ХВ-38 – опытный самолет (В-17Е с двигателями Аллисон жидкостного охлаждения)

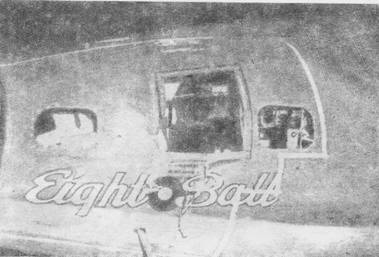

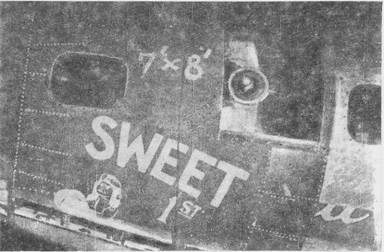

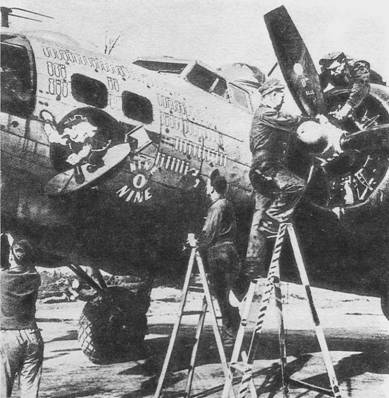

Бортовая эмблема одной из «Крепостей»

Бортовая эмблема одной из «Крепостей»

За местами стрелков расположен туалет и по правому борту – входная дверь. На всех модификациях после В-17Е далее хвостовая часть уширена и в ней выполнен сквозной проход к кормовой стрелковой установке, в связи с чем тросы управления рулями разнесены по бортам. Хвостовая часть фюзеляжа заканчивается у всех ранних модификаций небольшим обтекателем, а у В-17Е и более поздних – турелью. Задний стрелок мог покинуть самолет через собственный люк под горизонтальным оперением (при отклоненном вниз руле высоты люк не открывается).

Крыло свободнонесущее, довольно тольстого профиля NACA 0018 у корня, NACA 0010 у концов. Очертания в плане трапециевидные, стреловидность по передней кромке 8 градусов 9 минут. Консоли крыла приподняты на 4,5 градуса, образуя поперечное V. Крыло собирается из 18 отдельных узлов. Центральная секция крыла (до наружных моторов) трехлонжеронная, консоли – двухлонжеронные. Лонжероны и нервюры ферменного типа из алюминиевых труб квадратного сечения и прессованных элементов. Пространство между лонжеронами зашито гофрированными листами из алюминиевого сплава. К ней и набору прикреплена наружная гладкая обшивка, также воспринимающая часть нагрузки. Крыло несет элероны и посадочные щитки. Элероны имеют дюралевый каркас и полотняную обтяжку, щитки – металлические. Триммер установлен только на левом элероне. За наружными моторами в передней кромке крыла смонтированы посадочные фары. Далее по размаху вся передняя кромка занята резиновым антиобледенителем.

Оперение свободнонесущее однокилевое. Киль изготовлен интегрально с фюзеляжем. Начиная с В-17Е площадь киля увеличена и введен длинный форкиль, тянущийся почти до места радиста. На передней кромке киля – резиновый антиобледенитель. Силовой набор оперения дюралевый прессованный. Рули обтянуты полотном На всех рулях стоят триммеры. Управление рулями (так же как и элеронами) – системой тросов и качалок.

Мотоустановка серийных В-17 состояла из четырех 9-цилиндровых звездообразных двигателей воздушного охлаждения Райт R-1820, расположенных в ряд на передней кромке крыла. Номинальная мощность моторов на разных модификациях варьировалась от 850 л.с. (R-1820-39 на Y1 В-17) до 1000 л.с. (R-1820-97 на B-17G). Двигатели заключены в кольцевые капоты типа NACA, снабженные начиная с B-17D управляемыми жалюзи. Моторы оснащены турбонагнетателями Дженерал Электрик В-2 (на последних сериях – В-22), работающими от энергии выхлопных газов. Нагнетатели расположены в донной части мотогондол так, что кожух турбины охлаждается набегающим забортным потоком воздуха. Перед поступлением в карбюратор сжатый воздух охлаждается в промежуточном радиаторе (интеркулере). Забор воздуха к нагнетателю и промежуточному радиатору осуществляется из-под передней кромки крыла рядом с моторами. Маслорадиаторы двигателей упрятаны в кромку крыла. Горячий воздух выходит из них через щели сверху в плоскостях за моторами.

Воздушные винты трехлопастные металлические, диаметром 3,5 м, типа ВИШ-автомат, Гамильтон– Стандарт «Гидромэтик», с гидравлическим управлением шагом; с модификации B-17F – полностью фиксируемые диаметром 3,53 м. Установлены без коков.

Бензобаки общей емкостью до 6435 л смонтированы в центральной части крыла между основными лонжеронами. Начиная с модификации F введены так называемые «токийские» баки в консолях емкостью 4088 л. Все баки жесткого типа, металлические, с модификации B-17D – протектированные. Маслобаки находятся в мотогондолах: у центральных моторов – на стороне, обращенной к фюзеляжу, у крайних – на внешней.

В-17 Летающая крепость

Хвостовая стойка – выпущенное положение

Трехопорное шасси традиционной для того времени схемы с хвостовым колесом. Основные стойки одиночные, снабжены пневмомасляной амортизацией, складываются вперед по полету в центральные мотогондолы, в ниши между двигателем и турбонагнетателем. После уборки ничем не прикрытая нижняя часть колеса торчит из-под гондол, что делает более безопасной вынужденную посадку на брюхо. Хвостовое колесо из литой резины (не пневматическое), ориентирующееся. Задняя стойка убирается назад в хвостовую часть фюзеляжа полностью. Начиная с В-17Е в убранном положении она размещается в специальной огражденной нише. Щитками ниша не прикрывается. Шасси убирается электромеханическим приводом, а в аварийной ситуации – вручную (основные стойки и хвостовая раздельно).

Оборонительное вооружение самолетов разных модификаций различно. Например, В-17С имел пулемет калибра 7,62 мм в носовой части в отсеке у бомбардира (перекидной, в шаровой установке типа К-1, имеет несколько установочных гнезд) и крупнокалиберные (12,7-мм) пулеметы в отсеке радиста (один, в шаровой установке типа К-2), в бортовых установках шкворневого типа (по одному влево и вправо) и в подфюзеляжной установке (два), Все пулеметы типа Браунинг М2. На B-17G все пулеметы – крупнокалиберные. Они располагались в «бороде» под носом (два), по бортам штурманской кабины (два асимметрично: левый в первом от носа окне, правый – во втором; установки типа К-1), в башне-турели «Бендикс» над местом бортмеханика (два), в кабине радиста (один, на установке типа К-2, с серии Ю5-ВО снят), в нижней шаровой турели Сперри 645849J (два), в бортовых установках К-6 в хвостовой части фюзеляжа (по одному справа и слева) и в кормовой турели (два), Носовая, верхняя и нижняя турели – электрифицированные. Общий боезапас для B-17F составлял 3900 патронов, для B-17G – 5770 патронов.

Бомбовая нагрузка «Крепостей» последних модификаций была доведена до 9600 фунтов (4350 кг), а по близко расположенным целям – до 17000 фунтов (8000 кг) и даже 20800 фунтов (9400 кг). В-17 мог нести широкий ассортимент фугасных, осколочных, зажигательные и специальных авиабомб весом от 100 до 4000 фунтов типов М30, М31, М43, М44 и других. В боевой обстановке подвешивались также бомбы английских и советских образцов. На отдельных модификациях предусматривалось несение глубинных и управляемых бомб различных типов. Как правило, самолет нес бомбы только внутри бомбоотсека, на на B-17F предусматривалась и наружная подвеска на двух балочных держателях под центральной частью крыла (на каждом по одной бомбе весом до 4000 фунтов). Высокоточный гиростабилизированный бомбовый прицел «Норден» размещался в самом носу фюзеляжа. Некоторые B-17G также несли английский радиолокационный прицел Н2Х, антенна которого в круглом обтекателе монтировалась вместо нижней турели. Экипаж защищен бронеплитами, бронеспинками сидений, а стрелки, кроме того, – индивидуальными бронефартуками.

Радиооборудование складывалось из целого набора приемно-передающей аппаратуры, работавшей в различных диапазонах волн для связи между самолетами в воздухе и связи самолета с землей. Основная радиостанция типа SCR 535. Имелось переговорное устройство, обеспечивавшее связь между членами экипажа в полете. Значительную помощь в навигации оказывал радиокомпас, рамочная антенна которого на Y1B-17B стояла открыто над пилотской кабиной, на последующих модификациях – в каплевидном обтекателе под носовой частью фюзеляжа, на B-17F-75-DL и B-17G – под фюзеляжем перед бомбоотсеком. Со второй половины войны самолеты комплектовались автоответчиками системы опознования «свой-чужой».

Все В-17 оборудовались антиобледенительной системой пневматического типа с установкой резиновых камер по передним кромкам крыла и вертикального оперения. С этой же целью предусмотрено омывание спиртоглицериновой смесью лопастей воздушных винтов. Подача смеси централизованная из бака, находящегося под полом кабины радиста.

Кислородная система состоит из четырех независимых контуров с 16 гнездами для подключения масок. Кислород содержится в 18 баллонах, расположенных в различных местах. Имеются также автономные переносные дыхательные аппараты. Маски типа А-10, позднее А-14.

«Летающая крепость» отличается широким применением электроприводов. Источниками тока (напряжение 12 В, с B-17D – 24В) являются генераторы на моторах, вспомогательный генератор с двигателем внутреннего сгорания и аккумуляторы. Последние размещены в передней кромке крыла возле фюзеляжа. Самолет несет полный комплект навигационных и строевых огней.

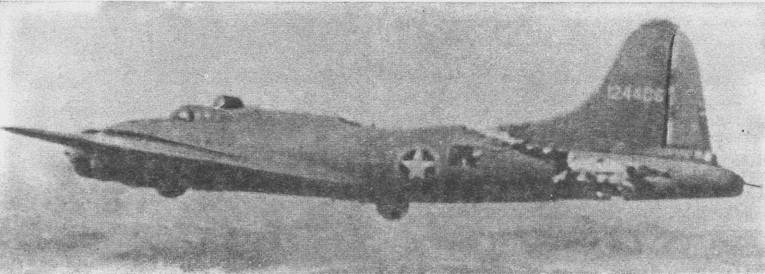

В-17Е после выполнения боевого задания
