Ниже в качестве примеров будут приведены несколько конструкций (разработанных с участием автора) подобных транспортнопусковых контейнеров, предназначенных для базирования оружия (торпед, ракет, мин) и необитаемых подводных аппаратов на ПЛ и НПА большого водоизмещения [57–60].
Описываемые ниже конструкции ТПК используют в качестве автономной энергии для выталкивания аппаратов энергию сжатого воздуха. В связи с этим обстоятельством в их конструкциях предусматривается наличие отдельных элементов (регуляторов воздуха высокого давления), управляющих расходом сжатого воздуха в зависимости от глубины, на которой производится выталкивание аппарата. Особенностью первого регулятора является его новый принцип работы, заключающийся в том, что его раскрытие проходного сечения происходит в зависимости от падения давления в полости баллона, а не от времени задержки или гидростатического давления окружающей среды.
Первая из рассматриваемых конструкций транспортно-пусковых контейнеров, позволяющих обеспечить базирование НПА на подводных мобильных носителях и стационарных конструкциях, представлена на рис. 58. На данном рисунке показан ТПК в разрезе, в котором подводный аппарат 1 размещен в пусковой трубе 2, расточенной под поршень 3 и с неподвижно установленным в передней ее части обтюрирующим кольцом 4, образующим с внутренней поверхностью пусковой трубы 2 демпфирующую полость 5. Пусковая труба 2 заполнена жидкостью с добавлением ингибитора (для замедления процесса коррозии) и загерметизирована разрывной мембраной 6. Передняя часть поршня оформлена в виде кольцевого плунжера 7, который формирует по ходу поршня сокращающийся объем демпфирующей полости 5. Вытесняемая жидкость из полости 5 выходит через уменьшающееся сечение, что обуславливает возникновение в ней давления, воздействующего на плунжер 7.
Со стороны пускового устройства к пусковой трубе герметично пристыкована дополнительная секция, корпус 8 которой одновременно является и корпусом баллона с газом (воздухом) высокого давления, с образованием расширительной камеры 9 ограниченной с другой стороны основанием поршня 3.
В расширительной камере размещены пусковой 10 с электромагнитным приводом и основной 11, установленный в корпусе ресивера с выходной магистралью в сторону расширительной камеры, клапаны. В конструкции основной части пусковой трубы для работы поршня 3 установлены упругий кольцевой стопор 12 и упоры 15, под челноки 13 подводного аппарата в поршне выполнены пазы 14.
Можно отметить, что одним из главных достоинств предлагаемой схемы является ее качественное упрощение за счет совмещения ее элементами нескольких функций, что, несомненно, отвечает требованию по повышению технологичности каждого элемента и комплекса в целом. Например, при отказе от устанавливаемых в пусковой трубе направляющих для изделия, применение поршня с простейшим уплотнением в пусковой системе ТПК предусматривает выполнение им следующих функций:
– обеспечивать в походном положении совместно с кольцом обтюрации поперечную и продольную фиксацию изделия, а также его продольное направление при пуске за счет направляющих пазов;

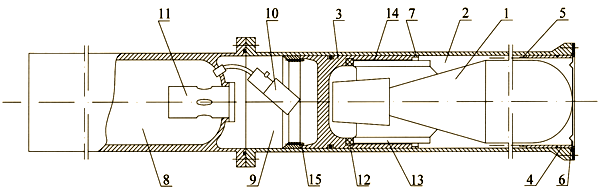

Рис. 58. Схема транспортно-пускового контейнера.
– разделять рабочую (расширительную) полость и полость пусковой трубы;
– обеспечивать герметичность внутренней полости пусковой трубы, заполненной ингибитором и находящейся под забортным давлением;
– исключать прямой контакт с элементами изделия при пуске, что определяет распределение нагрузки по внешней оболочке изделия. Это также обуславливает необходимость увеличения диаметра поршня по отношению к калибру изделия;
– исключать прорыв воздуха из расширительной полости во внешнюю среду с целью соблюдения скрытности применения оружия.
Накладное кольцо обтюрации, располагаемое в передней части пусковой трубы, выполняет следующие функции:
– служит обтюрирующим элементом, участвующим в создании выталкивающего изделие давления в процессе его выпуска и уменьшающим потери жидкости из внутренней полости пусковой трубы;
– совместно с поршнем является направляющим элементом, ограничивающим движение выходящего из пусковой трубы изделия и его перемещения во время хранения;
– совместно с плунжером поршня образует демпфирующую полость, из которой по ходу движения в ней плунжера дросселируется жидкость, вытесняемая поршнем, что приводит к его торможению;
– является базой для размещения и крепления разрывной мембраны.
Предлагаемый подход к формированию облика транспортно-пускового контейнера является реализацией системного взгляда на создание образцов специальной техники, позволяющего комплексно рассматривать взаимосвязи между носителем, пусковым устройством и оружием и реализовывать их в виде структурно организованных конструктивных элементов.
Транспортно-пусковой контейнер работает следующим образом.
После снаряжения ТПК на арсенале и подачи его на носитель, подводный аппарат 1 постоянно находится под давлением внешней среды, располагаясь в жидкости с добавлением ингибитора, которой заправлена полость пусковой трубы 2, ограниченная разрывной мембраной 6 и поршнем 3. При этом фиксация аппарата относительно ТПК осуществляется за счет опоры его калиброванной головной части на обтюрирующее кольцо 4 и челноков 13 хвостовой части на проточки 14 в поршне 3. От продольных перемещений аппарат ограничен с одной стороны кольцевым демпфером 12, а с другой стороны – мембраной 6. Кроме того, продольное (вдоль пусковой трубы 2) перемещение поршня 3 и перемещение относительно него аппарата ограничивается срезными штифтами, которые, как можно заключить из их наименования, в процессе пуска срезаются под действием давления в расширительной камере (полости) 9. От разворота вокруг своей оси аппарат фиксируется за счет расположения челноков 13 в пазах 14 внутренней поверхности поршня 3, взаимодействующего с упорами 15, установленными в расширительной камере 9.
В расширительной камере и внутренних полостях основного клапана находится воздух под атмосферным давлением.
Для осуществления пуска подводного аппарата, после подачи питания на электромагнитный привод пускового клапана 10, начинается истечение газа из баллона 8 в расширительную камеру 9, по достижении в которой давления выше забортного гидростатического и сил сопротивления, поршень 3 начинает перемещаться в пусковой трубе 2, сначала выжимая из нее жидкость через обтюрацию, а, по мере дальнейшего возрастания давления, и подводный аппарат 1. При этом за счет избыточного, по отношению к забортному, давления и выдвижения аппарата 1 мембрана 6 разрывается, освобождая путь для его дальнейшего выхода.
Основной клапан 11 с закономерно увеличивающимся при пуске подводного аппарата проходным сечением открывается при падении давления в ресивере до 0,9–0,95 от начального давления, при этом его проходное сечение составляет 0,6–0,7 от максимального сечения, а полное раскрытие происходит при остаточном давлении в ресивере, составляющим 0,75–0,85 от начального.
Математическое моделирование работы транспортно-пускового контейнера показало, что назначенный начальный объем расширительной полости и установленные моменты срабатывания основного клапана обеспечивают выпуск подводного аппарата в заданном диапазоне глубин с достаточной выходной скоростью.
Следующий вариант реализации пусковой установки для НПА отличается оформлением проходного сечения регулятора газа (воздуха) высокого давления. Предлагается решение, в котором насадка выходной магистрали основного клапана снабжена сквозными каналами связи ее внутреннего объема с зазором между насадкой и внутренней профильной поверхностью втулки, в частности, каналы выполнены виде профильных по длине насадки прорезей.
Такое техническое решение регулятора обуславливает возможность создания единого основного клапана, расположения его привода вместе с пусковым клапаном малого сечения на внешней торцевой поверхности ресивера с отказом от тщательной регулировки пружины, поджимающей основной клапан к его седлу.
Предлагаемая конструкция поясняется следующими эскизами:
– на рис. 59 показано общее устройство контейнера (продольный разрез);
– на рис. 60 представлен вариант оформления проходного сечения регулятора воздуха высокого давления.
Описываемая конструкция предполагает аналогичное предыдущей размещение аппарата в полости пусковой трубы, поэтому более подробно будут рассмотрены элементы, отличные от описанных выше.
Так же, как и в первом примере, к заднему торцу пусковой трубы 2 герметично пристыкована включающая баллон с ВВД 12 секция, образующая расширительную камеру 13. На торцевой, ограничивающей расширительную камеру 13, стенке ресивера 12 размещен основной клапан 14, выходная магистраль которого выполнена в виде насадки 15, свободно находящейся во втулке 16, имеющей профильную внутреннюю поверхность 17 и жестко закрепленной на стенке поршня 3.
В приливе 18 внешнего торца ресивера 12 размещен поршень пневмопривода открывания основного клапана 14. Поршень 19 поджимается пружиной 20. В нем оформлено гнездо 22 системы наполнения ресивера воздухом, связанное каналом 21 с внутренним объемом ресивера 12. Для управления работой пневмопривода предусмотрен пусковой пневмоклапан 23 малого сечения с электромагнитным приводом.
На эскизе пунктиром показан герметичный колпак 24, обеспечивающий транспортную безопасность устройства.

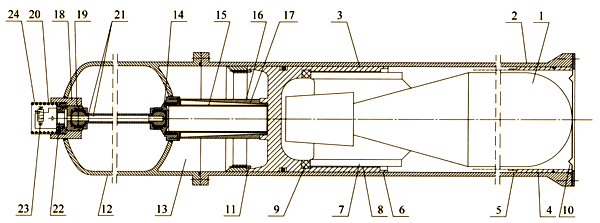

Рис. 59. Схема ТПК.
Возможный вариант конструктивного оформления программного регулятора подачи воздуха из баллона 12 в расширительную полость 13 показан на рис. 60.

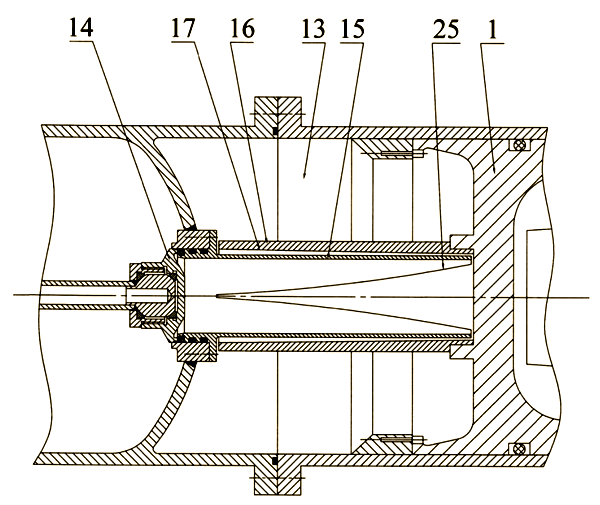

Рис. 60. Схема регулятора расхода воздуха – фигурной насадки.
Насадка 15 на выходной магистрали основного клапана 14 имеет фигурные прорези 25, обеспечивающие проход воздуха во внутреннюю полость втулки 16 и расширительную камеру 13.
Пусковая установка работает следующим образом.
На базе приготовления (например, арсенале) через гнездо 22 по каналу 21 в баллон набивается газ (воздух высокого давления). При этом, вследствие разности уплотняемых площадей с приводным поршнем 19, основной клапан 14 будет дополнительно к усилию пружины 20 прижат давлением к седлу, чем обеспечивается надежность герметизации баллона.
После подачи ТПК на носитель на глубине подводный аппарат 1 будет находиться в жидкости с добавлением ингибитора под забортным давлением вследствие малой жесткости мембраны 10.
Осуществление пуска подводного аппарата производится подачей электропитания на привод пневмоклапана 23. Давлением воздуха поршень 19 привода основного клапана 14 перемещает его в открытое положение. Из выходной магистрали воздух поступает во внутреннюю полость насадки 15 и далее по зазору между нею и профилированной поверхностью 17 втулки 16 в расширительную камеру 13, обеспечивая в ней повышение давления выше забортного. Поршень 3, перемещаясь вдоль пусковой трубы и компенсируя потерю воды через обтюрацию, обеспечивает ускоренное по отношению к нему движение подводного аппарата 1, так как площадь поршня 3 больше площади калиброванной части подводного аппарата, находящейся на срезе кольца 4 обтюрации.
В конце разгона подводного аппарата 1 поршень 3 тормозится и затем останавливается, так как плунжер 6 сжимает в демпфирующей полости 5 жидкость, постепенно под образующимся повышенным давлением выжимая ее через уменьшающееся с перемещением поршня сечение во внутреннюю полость пусковой трубы.
По одному из вариантов программное изменение проходной площади регулятора обеспечивается также (рис. 60) за счет профиля прорези 25 в насадке 15 и профиля внутренней поверхности 17 втулки 16, формирующих закономерное увеличение проходной площади регулятора при движении поршня 3.
Таким образом, устройство обеспечивает выпуск подводного аппарата с необходимой для безопасного отделения от носителя скоростью в заданном диапазоне глубин.
В качестве третьего примера транспортно-пускового контейнера приводится схема, разработанная автором. Ее характеризует упрощенная конструкция устройства, а также пониженная величина разброса выходной скорости выпускаемого подводного аппарата в широком диапазоне глубин использования устройства.
Предлагаемая конструкция приведена рис. 61, на котором показано общее устройство ТПК и рис. 62, на котором изображен разрез магистрали основного клапана и расположенного в ней шарового клапана. Также можно отметить, что данная конструкция является развитием описанной выше второй конструкции.
На рис. 61 изображен общий вид конструкции в разрезе, в котором подводный аппарат 1 размещен в пусковой трубе 2, расточенной под поршень 3, с неподвижно установленным в ее передней части обтюрирующим кольцом 4, образующим с внутренней поверхностью пусковой трубы демпфирующую полость 5, по размерам согласованную с кольцевым плунжером 6 поршня 3.
Подводный аппарат опирается головной частью на обтюрирующее кольцо 4, а челноками 7 – на пазы 8. При транспортировке и хранении в продольном направлении перемещение аппарата ограничивают кольцевой буфер 9 и разрывная мембрана 10, которая герметизирует внутренний, заполненный ингибитором объем пусковой трубы 2. Начальная фиксация поршня 3 от разворота относительно его продольной оси обеспечивается упорами 11.
С другой стороны трубы 2 герметично пристыкована включающая баллон 12 секция с образованием расширительной камеры 13. На торцевой, ограничивающей расширительную камеру 13, стенке баллона 12 размещен основной клапан 14, в выходной магистрали 15 которого установлен шаровой клапан 16, взаимодействующий с дистанционно управляемым шаговым электродвигателем 17, изменяющим при вращении его проходное сечение.
В приливе 18 внешнего торца ресивера 12 размещен поршень пневмопривода открывания основного клапана 14. В поджимаемом пружиной 20 поршне 19 привода оформлено каналом 21 связанное с внутренним объемом ресивера гнездо 22 системы наполнения ресивера воздухом. Для управления работой пневмопривода предусмотрен пусковой малого сечения пневмоклапан 23 с электромагнитным приводом.
На эскизе пунктиром показан герметичный колпак 24, обеспечивающий транспортную безопасность устройства.
На рис. 62 изображен разрез магистрали основного клапана и расположенного в ней шарового клапана, на котором обозначены расширительная камера 13, в которой расположена выходная магистраль 15 основного клапана 14, в которой установлен шаровой клапан 16.
Транспортно-пусковой контейнер работает следующим образом.
На базе приготовления через гнездо 22 по каналу 21 в баллон 12 набивается воздух высокого давления. Вследствие разности уплотняемых площадей с приводным поршнем 19 основной клапан 14 будет дополнительно к усилию пружины 20 прижат давлением к седлу, чем обеспечивается надежность герметизации баллона.
Рис. 61. Продольный разрез ТПК.
Рис. 62. Реализация регулятора расхода воздуха.
После установки транспортно-пускового контейнера на носителе и выхода последнего в море, на глубине подводный аппарат 1 будет находиться в жидкости с добавлением ингибитора под забортным давлением вследствие малой жесткости мембраны 10.
Перед осуществлением пуска подводного аппарата 1 производится его подготовка, в ходе которой в него с помощью не показанного на чертежах устройства вводятся данные от информационно-управляющей системы носителя. В это же время по смежному кабелю, также не показанному на чертежах, на шаговый электродвигатель 17 подается напряжение, вызывающее его вращение, передаваемое на шаровой клапан 16, что приводит к изменению его проходного сечения. При этом угол вращения шарового клапана 16 выбирается информационно-управляющей системой исходя из текущего значения глубины погружения носителя. На минимальной глубине шаровой клапан 16 поворачивается так, что его малое проходное сечение обеспечивает малый расход воздуха из баллона 12, подаваемого в расширительную камеру 13. На максимальной глубине шаровой клапан 16 остается полностью открытым, обеспечивая максимальный расход воздуха.
Осуществление пуска подводного аппарата 1 производится подачей электропитания на привод пневмоклапана 23. Давлением воздуха поршень 19 привода основного клапана 14 перемещает его в открытое положение. Через открытый основной клапан 14 воздух высокого давления из баллона 12 поступает в выходную магистраль 15, а далее, через проходное сечение шарового клапана 16, – в расширительную камеру 13, обеспечивая повышение давления в ней выше забортного. При этом на малой глубине погружения носителя забортное давление мало, и поэтому расход воздуха, необходимый для его преодоления, небольшой. На большой глубине – наоборот. Поршень 3 за счет давления в расширительной камере, перемещается вдоль пусковой трубы и компенсирует потерю воды через обтюрацию, тем самым обеспечивая ускоренное по отношению к нему движение подводного аппарата 1, за счет того, что площадь поршня 3 больше площади калиброванной части подводного аппарата, находящейся на срезе кольца 4 обтюрации.
В процессе перемещения поршня 3 давление воздуха в расширительной камере 13, из-за увеличения ее объема, падает, тем самым уменьшая силу, действующую на поршень 3. При этом на малой глубине это падение давления компенсируется небольшим расходом воздуха, а на большой – существенным. Предварительная установка проходного сечения шарового клапана 16 позволяет регулировать расход воздуха в зависимости от глубины погружения носителя, на которой производится выталкивание подводного аппарата 1.
В конце разгона подводного аппарата 1 поршень 3 тормозится и затем останавливается, так как плунжер 6 сжимает в демпфирующей полости 5 жидкость, постепенно выжимая ее под образующимся повышенным давлением через уменьшающееся с перемещением поршня сечение.
Четвертая конструкция транспортно-пускового контейнера приведена здесь для более подробной иллюстрации возможных технических решений, применяемых для решения задачи обеспечения достаточной стабильности величины выходной скорости НПА на разных глубинах использования ТПК.
Описываемая конструкция отличается дополнительным элементом, входящим в ее состав – гидростатом, отслеживающим изменение давления внешней среды. Наличие в составе системы подачи воздуха на срабатывание устройства гидростата обеспечивает более точную регулировку расходуемого воздуха, создающего силовой импульс, прилагаемый к подводному аппарату в зависимости от глубины, что, с одной стороны, уменьшает избыточную величину выходной скорости на малой глубине, а с другой – позволяет максимально использовать проходное сечение клапана на больших глубинах.
На рис. 63 изображен общий вид рассматриваемой конструкции в разрезе. Общее расположение аппарата в пусковой трубе не отличается от ранее описанных. К пусковой трубе 2 герметично пристыкована включающая баллон 12 дополнительная секция с образованием расширительной полости 13. В торцевой, ограничивающей расширительную полость 13, стенке баллона 12 выполнено резьбовое гнездо, в котором герметично закреплена выходная магистраль 14, оформленная в виде трубы. В выходной магистрали расположено веретено 15, имеющее профильную наружную поверхность с уменьшающимся в сторону баллона поперечным сечением, и жестко закрепленное на торцевой, ограничивающей расширительную полость стенке поршня 3.
В задней части баллона находится резьбовое гнездо, в которое ввернута с обеспечением герметичности соединения клапанная коробка 16, предназначенная для размещения пускового и основного клапанов, устройства наполнения баллона и гидростата 17.
Продольный разрез клапанной коробки представлен на рис. 64, при этом на чертеже не показана втулка регулятора проходного сечения выходной магистрали 14, размещаемая в гнезде 18, герметично закрываемом от внешней среды также не показанной на чертеже крышкой.
Внутри клапанной коробки выполнена полость 19, соединенная с внутренним объемом баллона 12 цилиндрическим каналом 20, воздух в которой находится под давлением, соответствующим давлению во внутренней полости баллона 12. С полостью 19 соединены не показанные на чертеже пусковой клапан и устройство наполнения баллона. Также внутри клапанной коробки выполнена полость 21, герметично отделенная от полости 19 основным клапаном 22 и находящаяся до момента пуска аппарата под атмосферным давлением. Полость 21 связана с выходной магистралью 14 с помощью проходных сечений 23, частично перекрываемых втулкой регулятора проходного сечения выходной магистрали 14. В верхней части основного клапана 22 расположена управляющая полость 24, связанная с полостью, в которой расположен пусковой клапан, внутренним каналом 25.
На рис. 65, изображающем разрез А-А, показано устройство гидростата 17, располагаемого в теле клапанной коробки 16, в которой выполнена внутренняя полость 26. Во внутреннюю полость 26 входит поршень 27 гидростата 17, жестко соединенный с зубчатой рейкой 28, выполненной в виде вала с нарезанными на нем зубьями. Во внутренней полости 26, герметично отделенной от наружной среды прочным сильфоном 29, расположена пружина 30, определяющая начальное положение поршня 27, а также закон его перемещения под действием изменяющегося наружного гидростатического давления. Зубчатая рейка 28 взаимодействует с втулкой 31 регулятора проходного сечения, угловое положение которой относительно проходных сечений 23 определяет их эффективную площадь, через которую в процессе выпуска аппарата проходит воздух.
Устройство выталкивания работает следующим образом.
На базе приготовления в баллон 12 набирается газ (воздух высокого давления), а во внутреннюю полость пусковой трубы 2 – жидкость с добавлением ингибитора.
После подачи устройства на носитель на глубине подводный аппарат 1 будет находиться в жидкости под забортным давлением вследствие малой жесткости мембраны 10. При этом по мере увеличения глубины нахождения носителя будет изменяться гидростатическое давление, действующее на поршень 27 гидростата 17, который, перемещаясь внутрь полости 26 и сжимая пружину 30, будет вызвать перемещение зубчатой рейки 28, которая в свою очередь, будет передавать вращение втулке 31, что приведет к увеличению эффективной площади проходных сечений 23. В случае, если носитель всплывает, поршень 27 под действием пружины 30 и жесткости сильфона движется в обратном направлении, вызывая уменьшение эффективной площади проходных сечений 23.

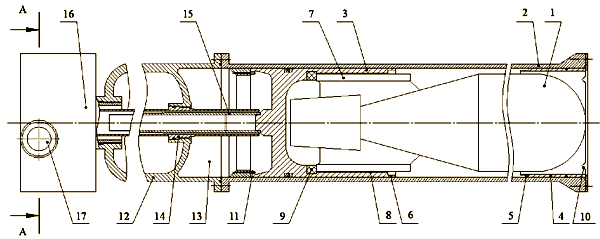

Рис. 63. Общая схема ПУ.

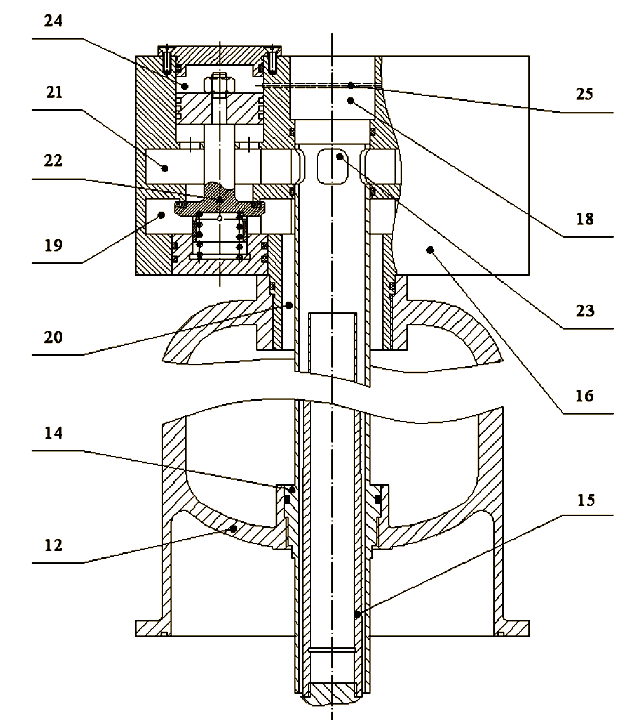

Рис. 64. Разрез клапанной коробки, баллона ВВД выходной магистрали.

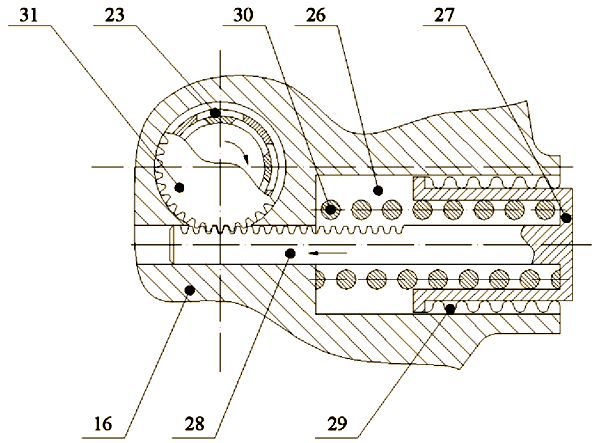

Рис. 65. Схема гидростата.
Осуществление пуска подводного аппарата производится подачей электропитания на привод не показанного на чертежах пускового клапана, который открывает доступ воздуха под давлением из полости 19 через внутренний канал 25 в управляющую полость 24 основного клапана 22. При уравнивании давления в управляющей полости 24 и во внутренней полости 19, за счет разности уплотняемых поверхностей, основная ступень регулятора откроется, обеспечивая доступ воздуха высокого давления во внутреннюю полость 21, а из нее – через проходные сечения 23 в выходную магистраль 14.
Из выходной магистрали 14 воздух, через кольцевой зазор между внутренней стенкой магистрали 14 и наружной поверхностью веретена 15, поступает в расширительную полость 13, обеспечивая повышение давления в ней выше забортного. Поршень 3, перемещаясь вдоль пусковой трубы и компенсируя потерю воды через обтюрацию, обеспечивает ускоренное по отношению к нему движение подводного аппарата 1, так как площадь поршня 3 больше площади калиброванной части подводного аппарата, находящейся на срезе кольца 4 обтюрации. Также движение поршня вызывает увеличение проходного сечения, через которое воздух поступает в расширительную полость, за счет вытягивания из выходной магистрали 14 веретено 15, имеющее, в том числе, и конические участки профилированной наружной поверхности.
В конце разгона подводного аппарата 1 поршень 3 тормозится и затем останавливается, так как плунжер 6 сжимает в демпфирующей полости 5 жидкость, постепенно выжимая ее под образующимся повышенным давлением через уменьшающееся с перемещением поршня сечение.
Также можно отметить, что специализированные подводные аппараты (оружие) не обязательно должны располагаться до момента пуска в ТПК.
В качестве примера альтернативной системы расположения НПА на носителе можно привести следующее техническое решение, направленное на размещение оружия (средств ПТЗ) в нишах легкого корпуса (специальных надстройках, «шайбах» хвостового оперения и т. п.) подводных лодок [61].
Предлагаемое устройство приведено на рис. 66, на котором изображен вид на размещаемый в нем аппарат «изнутри» легкого корпуса. Подводный аппарат размещен внутри корпуса носителя на поворотном щите, поворачивающемся относительно осей поворота. Вдоль поворотного щита проложены направляющие для каретки и направляющая для подводного аппарата. Внутри каретки расположена дополнительная направляющая, контактирующая с хвостовой частью аппарата и предотвращающая его вращение относительно собственной оси в процессе его выталкивания. В состав каретки входят два кожуха, внутри которых расположены пружинные приводы, упирающиеся в упорные стойки, жестко закрепленные на поворотном щите. В кожухах выполнены сквозные отверстия, предназначенные для подтока воды и снижения сопротивления движению каретки. Каретка застопорена во взведенном положении резьбовым штифтом, в который упирается один из кожухов. Головная часть подводного аппарата контактирует с контр-направляющей, которая расположена на обтекателе, жестко закрепленном на корпусе носителя.
Рис. 66. Вариант расположения транспортно-пусковой системы подводного аппарата в нише легкого корпуса: 1 – НПА; 2 – легкий корпус; 3 – поворотный щит; 4 – поворотная ось; 5 – направляющие для каретки; 6 – каретка; 7 – пружинные приводы; 8 – стопорный штифт; 9 – контр-направляющая; 10 – защелка.
Приведенное устройство работает следующим образом.
При подготовке носителя к выходу из места базирования внутри специальных ниш в его корпусе монтируются подводные аппараты в необходимом количестве. Перед установкой подводного аппарата внутрь корпуса носителя поворотный щит открывается наружу, каретка с помощью не показанного приспособления взводится в рабочее состояние, при котором пружинные приводы находятся в сжатом виде. После взведения каретки, в гнездо, расположенное в поворотном щите перед кареткой, вворачивается резьбовой стопорный штифт, удерживающий каретку во взведенном состоянии. После этого в паз направляющей каретки вводится челнок хвостовой части подводного аппарата, располагаемого вдоль поворотного щита.
По окончании установки подводного аппарата поворотный щит поворачивается относительно осей поворота и закрывается таким образом, что его наружная поверхность становится заподлицо с наружной поверхностью корпуса носителя. При этом поворотный щит фиксируется в закрытом положении подпружиненной защелкой.
Непосредственно перед выходом носителя из пункта базирования из гнезда в поворотном щите выкручивается резьбовой стопорный штифт, в результате чего каретка с расположенным в ней подводным аппаратом смещается под действием пружинных приводов вдоль поворотного щита до контакта подводного аппарата с контр-направляющей. Таким образом, установленный на носитель подводный аппарат переводится в режим готовности к пуску.
Для отделения подводного аппарата от носителя, на электродвигатель, открывающий защелку, дистанционно подается напряжение. При этом защелка выходит из зацепления и освобождает поворотный щит от фиксации. При смещении подводного аппарата поворотный щит начинает открываться, поворачиваясь относительно осей поворота. Головная часть подводного аппарата за счет силы, действующей на него со стороны упорного диска каретки, на которую давят пружинные привода, начинает скользить по контр-направляющей. Подводный аппарат совместно с кареткой начинают двигаться вдоль поворотного щита по направляющим. При этом движение каретки и подводного аппарата зависит только от характеристик пружинных приводов.
Пройдя расстояние, достаточное для того, чтобы вытолкнуть подводный аппарат с требуемой выходной скоростью, каретка начинает торможение в тормозном устройстве. При этом происходит постепенное заклинивание направляющих элементов каретки, расположенных на кожухах, в сужающемся зазоре между ними и направляющими. Полная остановка каретки происходит в таком месте, чтобы ее положение не мешало последующему закрытию поворотного щита.
С задержкой после начала пуска подводного аппарата на электродвигатель защелки подается обратное напряжение, в результате чего защелка возвращается в исходное положение. При этом срабатывает сигнализатор ее закрытого положения.
После того, как подводный аппарат полностью выходит с определенной выходной скоростью за пределы корпуса носителя, поворотный щит начинает закрываться под воздействием специального пружинящего приспособления (например, пружины растяжения). При этом щеколда замка входит во взаимодействие со скошенной поверхностью защелки, которая, под действием пружины возвращается и надежно фиксирует поворотный щит от несанкционированных перемещений в процессе дальнейшего движения носителя. Возвратившись в закрытое положение, защелка приводит в действие сигнализатор ее закрытого положения, который подтверждает, что пуск подводного аппарата произведен успешно.
Приведенные в настоящей главе примеры иллюстрируют целый пласт технических решений, реализация которых может позволить частично нейтрализовать ту угрозу, которая возникает в связи с изменением тактики ведения боевых действий на море быстром развитии необитаемых морских аппаратов.
