Текст книги "Металлы и человек"
Автор книги: Михаил Васильев
сообщить о нарушении
Текущая страница: 21 (всего у книги 30 страниц)
Продолжение поисков
А может быть, соперники скрываются во второй группе периодической системы? Рядом с магнием – общепризнанным крылатым металлом? Под ним расположены три щелочноземельных металла: кальций, стронций и барий.
Все они в металлическом виде впервые были получены в 1808 году.
Первый непосредственный сосед магния – кальций.
Это металл очень распространенный. Земная кора состоит на 3,6 процента по весу из кальция. Он играет огромную роль и в органическом мире. Лишь редкие организмы, например некоторые простейшие грибки, могут существовать в среде без кальция. Другие же организмы, наоборот, концентрируют кальций. Некоторые водоросли, моллюски содержат до 38 процентов этого металла. Организм человека на 1,4 процента состоит из кальция, сосредоточенного главным образом в костях скелета.
В чистом виде в природе кальций не встречается. А с природными соединениями кальция знакомы все. Это и мрамор, и известняк, и гипс, и раковины морских и речных улиток.
В настоящее время кальций получают электролизом. Это мягкий металл, плавящийся при 851 градусе и кипящий при 1439 градусах.
Удельный вес его—1,55 г на куб. см. Химически он также очень активен: окисляется на воздухе, с водой и кислотами бурно реагирует, выделяя водород. Хранят его под слоем керосина.
Конечно, как конструктивный материал кальций применения найти не может. Однако он входит в состав подшипниковых сплавов, не содержащих олова. Кроме того, он применяется в качестве раскислителя и восстановителя в металлургии.
Не будем здесь говорить о применении соединений кальция – их слишком много. Огромное количество строительных материалов – известь, гипс, мел, известняк, алебастр, мрамор, цемент, стекло и т. д. – все это соединения кальция. Они могли бы быть темой специальной книги. А здесь мы только упомянем о них.
Следующую клетку этого ряда занимает стронций. Это значительно менее распространенный в природе металл, чем кальций. Однако он образует самостоятельные минералы – целестин, стронцинат и другие и может добываться в довольно значительных количествах.
Стронций тяжелее кальция, его удельный вес – около 2,6 г на куб. см. Он обладает значительной пластичностью, хорошо куется. Плавится при 752 градусах, кипит при 1366 градусах.
На воздухе стронций сразу же покрывается желтоватой пленкой окисла. Воду разлагает еще энергичнее, чем кальций.
Стронций окрашивает пламя в яркий карминово-красный цвет. Сигнальные ракеты фейерверков содержат в себе соли этого металла.
Ракеты – одно из немногих применений стронция. Кроме этого, его соединения применяются в медицине и производстве малярных красок. Они входят в состав некоторых консистентных смазок, отличающихся высокой стойкостью.
Барий, занимающий следующую под стронцием клетку, значительно тяжелее своих предшественников. Его удельный вес – 3,5 г на куб см. Надо иметь чрезвычайно хорошие конструктивные качества, чтобы, обладая таким удельным весом, претендовать на право быть крылатым металлом. Скажем сразу: барий такими качествами тоже не обладает.
Барий – мягкий белый металл, блестящая поверхность которого мгновенно покрывается пленкой окисла. Он взаимодействует не только с кислородом и водой, но и с азотом и водородом. Как и все другие металлы-буяны, барий хранят под слоем керосина.
Металлический барий почти не имеет применения. Только в некоторых подшипниковых сплавах на свинцовой основе содержатся небольшие количества бария.
Интересно одно из применений сернокислого бария в медицине. Этим веществом в смеси с манной кашей завтракает человек, которому необходимо пройти рентгеновское исследование органов пищеварения. При просвечивании рентгеновскими лучами сернокислый барий создает тень, позволяя отчетливо рассмотреть очертания желудка и кишечника.
…По всей вероятности, будущие астронавты возьмут с собой в космический рейс и кальций, и стронций, и барий. Вероятно, кальций окажется в составе искусственных почв оранжереи, которая будет снабжать астронавтов растительной пищей. Может быть, стронциевые ракеты будут служить им для сигнализации на чужой планете, или фейерверком они захотят отметить свой прилет туда. Не исключено, что в их походной аптечке окажутся и соединения бария.
Но крылатыми металлами ни одному из них, вероятно, не стать. У них другие судьбы, другие, еще не найденные службы человеку.
Так что же, нет у крылатых металлов – алюминия, магния, бериллия, лития – соперников в периодической таблице?
Есть. Это металл, который расположен в четвертой группе элементов. Его имя – титан. Но о нем – позже.
VII. МЕТАЛЛ ЭЛЕКТРОТЕХНИКИ И ЕГО СОСЕДИ

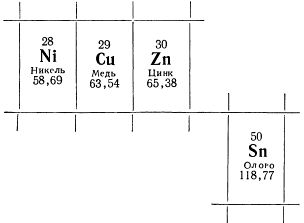

С медью человек впервые познакомился на ранней заре своей истории. Наверное, покрытые ярко-зеленой пленкой окисла ноздреватые самородки красного металла первыми попали в его руки. Но вряд ли оценили первобытные металлурги этот мягкий, непрочный металл.
Он стал другом человека, когда соединился в единый сплав с оловом. Бронза! Это звонкое слово дало имя целой эпохе в истории человечества. Бронзовый меч начал теснить каменный топор, бронзовый лемех победил деревянную соху. Для пушек и колоколов, домашней утвари и орудий труда в течение многих тысячелетий лучшим материалом считалась бронза.
Настал век железа, но не кончился век меди. Оба металла соседствовали на службе человеку, взаимно дополняя друг друга. Росло производство чугуна и стали, но росло и производство меди. Правда, оно росло медленнее, но ведь наиболее богатые и удобные для разработки залежи медных руд были выработаны еще в глубокой древности. Медь оказалась дороже железа. Это в значительной мере и определило ее отставание.
Но вот человек поставил себе на службу могучую силу электричества, и открылось новое драгоценное свойство меди – ее высокая электропроводность. Железо не смогло конкурировать в этом с медью. И медь, та самая чистая медь, которую с презрением отбросили древние металлурги, которую укрепляли сплавом с оловом мастера бронзового века, стала основным металлом электротехники. Словно настало второе рождение меди.
Медь сегодня – это высоковольтные линии, русла электрических рек, это электрические сердца станков и машин, это тонкая схема радио и телеприемника.
В 1913 году во всем мире было добыто 952 тысячи тонн металла электротехники. В 1952 году эта цифра поднялась до 2652 тысяч тонн. А в 1958 году она достигла 3370 тысяч тонн.
Стремительно растет производство меди и в нашей стране. В 1913 году в царской России было выплавлено 34 тысячи тонн меди. Отгремела разрушительная война и интервенция. И уже к 1926 году было достигнуто довоенное производство этого металла.
«Коммунизм – это есть Советская власть плюс электрификация всей страны», – сказал великий Ленин. Советский народ принял к исполнению гениальный лозунг своего вождя. С плана ГОЭЛРО началась электрификация нашей страны. Днепрогэс, Волжская ГЭС им. В. И. Ленина, Братская ГЭС, многочисленные гигантские тепловые электростанции, первые в мире атомные – это только отдельные вехи выполнения грандиозного плана полной электрификации нашей Родины.
Стране было нужно огромное количество главного металла электротехники – меди. В годы первой пятилетки были построены крупные медеплавильные заводы – Красноуральский и Карсакпайский в Казахстане. Третья пятилетка ввела в строй действующие медеплавильные гиганты – Балхашский завод в Казахстане и Среднеуральский на Ревде. На Южном Урале дал медь Медногорский завод.
В годы идущей семилетки предполагается еще почти удвоить производство меди в нашей стране.
Ее свойства
Медь имеет розово-красный, отличный от других металлов цвет. Она ковка и тягуча. Удельный вес меди – 8,95 г на куб. см– даже больше, чем у железа. Зато плавится медь при значительно более низкой температуре – всего при 1083 градусах, а при 2360 она уже кипит.
Нет, не эти физические свойства определяют сегодня широкое применение меди. В первую очередь это ее отличная электропроводность и теплопроводность.
Только драгоценное серебро обладает лучшими показателями этих свойств. Два металла возглавляют таблицы, где вещества расположены по мере убывания электропроводности и теплопроводности. Все остальные распространенные в технике металлы значительно уступают им по этим свойствам. Так, железо обладает в 5 раз большим удельным электросопротивлением, чем медь, алюминий – в 1,5 раза большим, цинк – в 3 раза, вольфрам – в 12 раз, а титан – в 35 раз большим, чем медь.
Примерно таково же соотношение и между теплопроводностями разных металлов. Теплопроводность меди в 5 раз больше, чем у железа, почти в 2 раза больше, чем у алюминия, в 6,5 раза больше, чем у никеля.
Почему же медь не стала металлом теплотехники, как она стала металлом электротехники? Почему не делают медными паровые котлы, батареи парового отопления, трубки разнообразнейших теплообменников?
Причин этому несколько. Во-первых, медь недостаточно прочный металл. Во-вторых, она дороговата для того, чтобы отливать из нее, например, батареи отопления. И, в-третьих, применение меди во всех этих случаях не приносит больших выгод по сравнению с чугуном и сталью.
Дело в том, что передача тепла от воды через стенку батареи отопления воздуху комнаты – вовсе не такой уж простой процесс. Теплотехник различает в нем целый ряд этапов. Первый из них – передача тепла от горячей воды металлу батареи. Скорость этой передачи зависит от бесчисленных факторов – скорости течения воды, омывающей металлическую стенку, чистоты ее поверхности и т. д. Второй этап – передача тепла через слой металла. Вот ее-то и определяет тот коэффициент теплопроводности, который особенно велик у меди. И, наконец, третий этап – переход тепла от металла к воздуху.
И оказывается, что значение скорости передачи тепла сквозь стенку почти не изменяет скорости теплопередачи от воды воздуху, так как наиболее трудными этапами передачи тепла являются переходы его от воды к металлу и от металла к воздуху.
Вот почему медь не стала металлом теплотехники.
Руды становятся беднее…
Древние металлурги были в лучшем положении, чем современные. В их распоряжении были нетронутые сокровища планеты. Они имели возможность брать то, что лежит на самой поверхности, что само, можно сказать, дается в руки. А последующим поколениям остается только то, чего предшествующие случайно не нашли или до чего не смогли добраться.
Но у них, древних мастеров, не было наших знаний, нашего умения. И хотя нам приходится иметь дело с худшими месторождениями, результаты человеческого труда несравненно выше у нас, чем у древних.
Может быть, лучшим подтверждением этому служит история добычи самого древнего из добываемых в массовом количестве металлов – меди.
Поневоле позавидуешь!
Конечно же, в первую очередь во все времена металлурги разрабатывали наиболее богатые руды этого металла. По всей вероятности, не менее 25 процентов меди содержалось в руде острова Кипра, по имени которого и названа по-латински медь – «купрум». Не худшими были, вероятно, и древние месторождения Испании, разрабатывавшиеся еще за 100 лет до нашей эры. Постепенно истощались богатые залежи медной руды, но еще сто лет назад рентабельными считались лишь те руды, что содержали не менее 10–15 процентов меди. Сегодня такие руды встречаются еще только в некоторых месторождениях Конго, на Черном материке, к богатствам которого несколько позже прорвались европейские капиталисты. А обычное содержание меди в большинстве разрабатываемых сегодня месторождений не превышает 2–3 процентов.
И все-таки эти месторождения считаются рентабельными. Мало того, рентабельным считается сегодня разработка даже тех месторождений, которые содержат всего 0,6–0,5 процента меди. Сделала их рентабельными новая технология производства.
Еще до начала нашего века основным способом извлечения меди из руд была непосредственная выплавка. При этом руда подвергалась плавке, в результате которой в печи получались две не смешивающиеся друг с другом жидкости. Одна из этих жидкостей и была черновой медью, или штейном, а другая – шлаком, в который уходила большая часть пустой породы.
Не стоит даже пытаться получить таким способом медь из руды, содержащей 0,5 процента металла. Во-первых, почти все топливо уйдет на плавление пустой породы. Во-вторых, меди получится так мало, что вся она растворится в шлаке.
Поэтому в настоящее время непосредственной переплавке подвергают лишь незначительную часть самых богатых руд да еще иногда те руды, которые содержат в себе серу. Плавка таких руд ведется при пониженном расходе кокса и рассчитана на одновременное получение серной кислоты или серы.
Сульфидные, то есть содержащие серу, медные руды, не очень богатые медью, в настоящее время прежде всего проходят обогащение. Медная руда отделяется от пустой породы и от руд других металлов. А «медный концентрат» уже подвергается плавке на штейн, как говорят металлурги.
Окисленные медные руды, то есть те, что содержат соединения меди с кислородом, перерабатываются гидрометаллургическим способом. Медь переходит при этом в раствор, пустая порода остается в твердом виде. Из раствора медь выделяется в электролизной ванне.
Основным из трех перечисленных способов является обогащение с последующей переплавкой. Таким способом в нашей стране добывается 75 процентов меди и не менее 80 процентов во всем мире.
Медные руды очень редко не содержат в себе других ценных металлов. Поэтому обычно проводят селективную флотацию, при которой получают целый ряд концентратов, помимо медного: цинковый, кобальтовый, молибденовый и т. д.
Вот и причины, по которым стало рентабельным перерабатывать даже самые бедные медные руды. Появилась техника обогащения, которая позволила выделить из руды частицы, содержащие медь, и не тратить драгоценное топливо на плавку пустой породы. Появилось умение выделить из медной руды частицы, содержащие другие металлы.
Из бедных, нерентабельных, с точки зрения прошлого века, руд человек научился получать больше, чем получал раньше из самых богатых месторождений.
Итак, медный концентрат поступил с обогатительной фабрики на медеплавильный завод. Первый процесс, которому подвергают здесь сульфидные руды, называется обжигом.
Он ведется в многоподовых обжиговых печах и круглых башнях высотой в добрый десяток метров. В центре этой башни проходит пустотелый вал диаметром в метра полтора, к которому приделаны специальные перегребатели. При вращении вала их гребки передвигают мелко раздробленную сульфидную руду по подам – этажам печи. В этих подах имеются специальные отверстия, сквозь которые руда постепенно спускается с этажа на этаж. Вращение центрального вала осуществляет специальный электромотор.
Шихта перемещается в такой печи сверху вниз. Газы горения – навстречу шихте, снизу вверх. Обжиговые газы содержат в своем составе около 7 процентов сернистого газа – ценнейшего сырья для производства серной кислоты. В печь загружают не только концентраты руды, но и флюсы. Они в печи хорошо перемешиваются. Иногда в шихту добавляют очень небольшой процент – 2–4 кг – пылевидного угля. Обычно же топливо расходуется только на разогрев печи, а в дальнейшем она работает за счет тепла, выделяющегося при обжиге руды. Максимальная температура газов в печи достигает 750–800 градусов.
Такие печи, разных диаметров, с разным количеством подов, можно еще увидеть на многих медеплавильных заводах. Но, может быть, их дни уже сочтены, ибо найден новый, лучший способ осуществлять процессы обжига. Этот способ называется обжигом в кипящем слое.
Кипящий слой
Как хорошо идут разнообразнейшие химические реакции между двумя жидкими веществами! Надо только слить содержимое двух пробирок и взболтать для перемешивания. Еще лучше идут различные реакции между двумя газообразными веществами. Объясняется это тем, что площадь соприкосновения двух жидких или газообразных веществ очень велика. Даже если жидкости не растворяются друг в друге, можно всегда создать эмульсию, раздробив одну из жидкостей на крохотные капельки. Общая поверхность этих капелек может быть грандиозной.
Значительно труднее обеспечить быстрый ход реакции между твердым телом и жидкостью. Опустите кусок мела в уксусную эссенцию – начнут энергично выделяться пузырьки углекислого газа. Но реакция идет только по поверхности кусочка мела, а она невелика.
Чтобы ускорить процесс, кусочек мела надо раздробить. Поверхность раздробленных кусочков окажется значительно большей, чем у целого куска, и процесс пойдет быстрее. Так же быстрее пойдет процесс реагирования твердого вещества с газом, если твердое вещество раздробить в порошок.
Но это еще не все. Конечно, груда опилок ржавеет быстрее, чем стальная болванка, содержащая столько же металла. Но еще быстрее ржавели бы эти опилки, если бы они были распылены в воздухе. Известно даже, что, будучи распылены в воздухе, нередко взрываются абсолютно негорючие вещества, вроде муки или некоторых металлов. Вот как увеличивает тонкое распыление их способность вступать в химические реакции.
Такое распыление осуществляют уже и в промышленных установках. Например, на крупных тепловых электростанциях нередко каменный уголь размалывают в тончайшую пыль и эту пыль вдувают вместе с воздухом в топку. Там эта пыль сгорает почти мгновенно, как струя газа, во взвешенном состоянии могучим жарким факелом. Топки этого типа так и называются – пылеугольные. Процесс сгорания твердого топлива в них идет значительно интенсивнее, чем в обычных топках, где сгорают крупные куски наваленного пластом каменного угля.
Процесс обжига – это тоже группа химических реакций, в ходе которых из медной руды выгорает сера и место соединений меди с серой занимают окислы меди – ее соединения с кислородом. Чтобы этот процесс шел интенсивнее, руду предварительно измельчают, а на подах печи непрерывно перемешивают.
А нельзя ли распылить и руду в воздухе? Нельзя ли и обжиг осуществлять так же, как производится сжигание каменноугольной пыли?
Оказывается, можно. Для этой цели строят специальные печи, в поды которых встраивают специальные сопла. Сквозь них вдувают нужный для реакций воздух, а сверху насыпают порошок руды. Струи воздуха поддерживают порошок во взвешенном состоянии. Частицы руды непрерывно перемещаются, сталкиваются друг с другом, соприкасаются с огромным количеством воздуха. И, конечно, реакция в этом случае протекает чрезвычайно быстро.
Если заглянуть в печь, в которой происходит такой обжиг, то вы увидите непрерывно волнующуюся поверхность, вроде поверхности ключом кипящей жидкости. Это и есть кипящий слой. Пылинки твердого вещества, пронизываемые потоками газа, ведут себя, как жидкость: так же перетекают через край сосуда, так же сохраняют горизонтальную поверхность, если сосуд нагнуть. Все это позволяет «вливать» подвергаемый обжигу порошок руды в одном месте печи, а «выливать» прореагировавшую шихту в другом.
Кипящий слой подобен жидкости и в других отношениях. Он, например. обладает большой теплопроводностью. В нем, как и в жидкости, происходит интенсивное перемешивание вещества. И то и другое свойства объясняются очень активным движением пылевых частиц.
Вот этот-то кипящий слой и начали применять инженеры для обжига медных руд. И оказалось, что реакция горения колчедана в кипящем слое занимает всего несколько секунд, в то время как в механической печи этот процесс длится несколько часов.
Кипящий слой молод. Лишь немногим более двадцати пяти лет назад нашел он себе первое применение для газификации твердого топлива, но он с каждым днем все шире вторгается во все отрасли промышленности, где надо интенсифицировать реакции между твердым и газообразным веществами. Вот он-то и ставит под вопрос самое существование в будущем многоподовых печей для обжига медных сульфидных руд.
Одно из волшебных свойств кипящего слоя.
От огарков к чистому металлу
После обжига концентрат медной руды вместе с флюсом – известью обычно поступает на плавку в отражательную печь. Отапливаются они пылеугольным жидким или газообразным топливом. Так как газы, уходящие из такой печи, имеют температуру около 1200 градусов, оказалось рентабельным направлять их сразу же в парокотельную установку. От 30 до 45 процентов всего тепла, выделяющегося при сжигании топлива, утилизируется в этой установке.
Из отражательной печи выходят жидкие шлаки и жидкий же продукт– штейн, содержащий около 25 процентов меди. Кроме меди, в штейне обычно находится железо (его здесь не меньше, чем меди), сера (ее почти треть), серебро, золото, никель и т. д.
Шлаки направляют в отвалы или на переработку в строительные материалы. Ковши со штейном поступают к конверторам, подобным тем, что применяются при бессемеровской переработке чугуна в сталь. Но форма их отлична. Если конверторы для переработки чугуна напоминают формой груши, то конверторы для переработки меди – это скорее положенные на бок бочонки.
И в тех и в других сквозь расплавленный полупродукт продувается воздух, и там и там происходит выгорание примесей. Но, пожалуй, на этом сходство кончается. Начинаются отличия.
Из чугуна з процессе бессемеровской переработки надо выжечь максимум 6–8 процентов различных примесей. В штейне надо удалить 70–80 процентов серы и железа. И, конечно, это нельзя сделать за несколько минут, как при переработке чугуна в сталь. Процесс конвертования штейна длится не менее десяти часов, а нередко и более суток.
Бессемеровская переработка чугуна протекает при температурах порядка 1500 градусов. Переработка штейна идет всего при 1200 градусах. При переработке чугуна шлаков почти не образуется. При переработке штейна шлаков столько, что их несколько раз приходится сливать. И т. д. и т. д.
В процессе переработки штейна содержание серы и железа уменьшается до долей процента. Полученная медь – ее называют черновой– содержит около 98–99 процентов меди и добавки (кроме железа и серы) никеля, мышьяка, свинца, золота, сурьмы, серебра.
Кроме черновой меди, после конвертования получают шлак, грубую и тонкую пыль на пылеосадительных устройствах и газы. Все это – ценные продукты, подвергающиеся дальнейшей переработке. Из газов, содержащих значительные количества окислов серы, вырабатывают серную и сернистую кислоты. Тонкая пыль, улавливаемая в электростатических пылеуловителях, содержит большое количество свинца, цинка и других ценных металлов. Они извлекаются на специальных заводах.
Грубая пыль, осаждающаяся в обычных инерционных пылеуловителях, возвращается в отражательные печи.
Шлаки, содержащие значительные количества меди – до 3 процентов, используются в отражательных печах или переплавляются в печах других типов.
Но, конечно, самым ценным остается черновая медь.
Полтора процента примесей, которые в ней еще содержатся, сильно ухудшают и механические свойства и электропроводность металла. К тому же в этих примесях значительную часть составляют драгоценные металлы. Поэтому медь подвергают сначала огневому рафинированию, затем электролизу. Первый процесс освобождает медь от примесей, второй служит для отделения драгоценных металлов.
Огневое рафинирование осуществляют в отражательных печах. Особенно интересен последний этап этого рафинирования. В ванну с расплавленной медью вводят шесты свежесрубленного дерева. Ровная поверхность металла, с которой только что перед этим удалили весь шлак, вскипает – это поднимаются, перемешивая металл, продукты сухой перегонки– углеводороды, водяной пар и т. д. Этот процесс называется дразнением меди.
После огневого рафинирования медь содержит не более 0,3–0,5 процента примесей. В некоторых случаях каждая тонна меди содержит до 3 кг серебра и 200–300 г золота. Чтобы выделить эти примеси и получить более чистую медь (а мы знаем, что малейшие примеси ухудшают ее электропроводность), медь подвергают электролизу.
Электрический ток переносит ионы меди с анода на катод. Драгоценные примеси – в их числе нередко встречается селен – оседают на дно электрической ванны. Этот осадок называют шламом.
Переработка этого шлама, имеющая целью выделить ценные содержащиеся в нем металлы, сама по себе представляет сложный, многооперационный металлургический процесс. В конце его получают так называемый металл доре – сплав золота и серебра. Разделяют два благородных металла также обычно рафинированием. При этом аноды из металла доре подвешивают в электролите в особых рамках, обтянутых материей. Материя пропускает растворяющееся серебро, но задерживает золотой шлам. Серебро осаждается на катоды – пластины из нержавеющей стали – в виде кристаллического порошка, легко отделяющегося от катода.
В золотом шламе содержится обычно от 60 до 90 процентов золота. Шлам промывают и выплавляют из него аноды для золотого электролиза.
При электролизе золота в раствор переходят еще более драгоценные металлы, содержащиеся в исходной медной руде в ничтожных процентах, в том числе платина и палладий. Осмий, иридий и серебро выпадают в осадок. Эти металлы также получают в чистом виде при дальнейшей переработке.
Редкие металлы – селен и теллур – также содержатся в значительном количестве в шламе электролизной медной ванны.
При обжиге шлама и плавке металла доре селен улетучивается с газами. Его улавливают в специальных пылеуловителях. Эту пыль подвергают специальной переработке. В ходе ее выделяется и теллур.
Очень бегло оглядели мы процессы, связанные с производством меди. И первое, что хочется отметить, – комплексный характер этого производства.
Действительно, побочным продуктом переработки сульфидных руд меди являются газообразные окислы серы – прекрасное сырье для производства серной кислоты, важнейшего химического продукта, имеющего широчайшее применение.
По молекуле перебирает электрический ток слиток рафинируемой меди.
Другим побочным продуктом является тепло отходящих газов отражательных печей. Это киловатт-часы электроэнергии, вырабатываемой из фактически бесплатного источника.
Шлаки, имеющие самое различное применение, шлаки, из которых можно изготовить множество строительных материалов, – это тоже неизбежный продукт выплавки меди.
Шлам электролизной переработки меди, содержащий драгоценные металлы, только стоимость которых полностью окупает весь процесс электролиза, ведь тоже входит в число побочных продуктов или даже, можно сказать, отходов производства меди.
Использование всех побочных продуктов значительно удешевляет производство меди, делает его рентабельным. А это значит, что медеплавильные заводы должны быть комплексными комбинатами, в списке продукции которых содержится не только медь, а и многие другие металлы, стройматериалы, химпродукты, тепловая и электрическая энергия.
Впрочем, такой комплексной переработке можно подвергать не только медные руды, но и руды многих других металлов.
Комплексные комбинаты, технологический процесс которых рассчитан на извлечение всех ценных элементов, находящихся в составе руды, и на использование уже пустых шлаков для производства стройматериалов, – вот будущее металлургического завода.
