Карьера легких танков в подавляющем большинстве подразделений оказалась короткой – в 1978 году началось массовое снятие машин с вооружения. В конечном итоге «шериданы» уцелели лишь в 82-й воздушно-десантной дивизии, поскольку в США не существовало другого танка, который можно было бы сбрасывать с парашютами. Попытка продать снятые с вооружения машины за рубеж, в частности в Южную Корею, успехом не увенчалась.

Второе рождение легкий танк обрел на полигонах Национального учебного центра в Форт-Ирвине, штат Каролина, и танкового учебного центра в Форт-Ноксе, штат Кентукки.

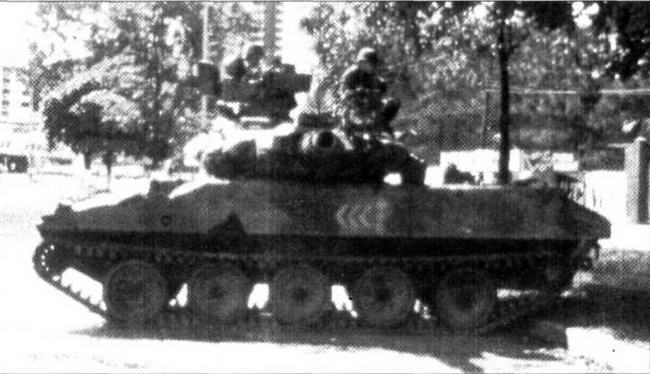

Танк М551А из состава 82-й воздушно-десантной дивизии во время операции «Джаст Коз» в Панаме

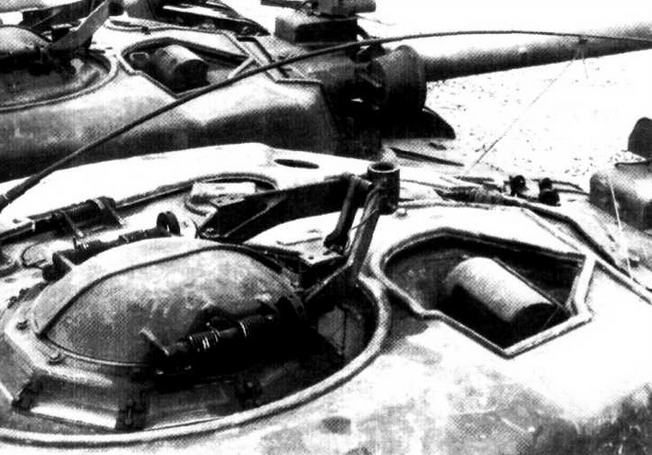

Установка лазерного дальномера

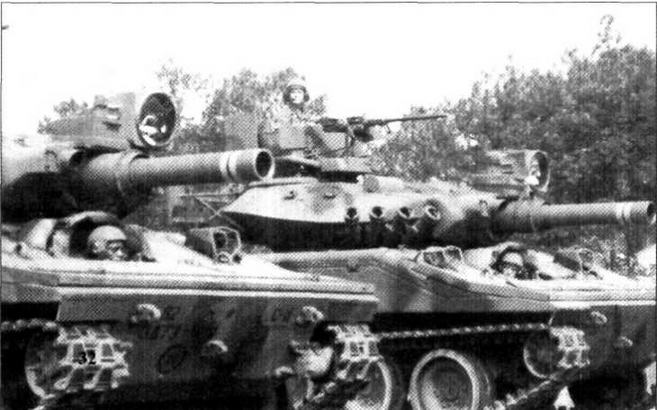

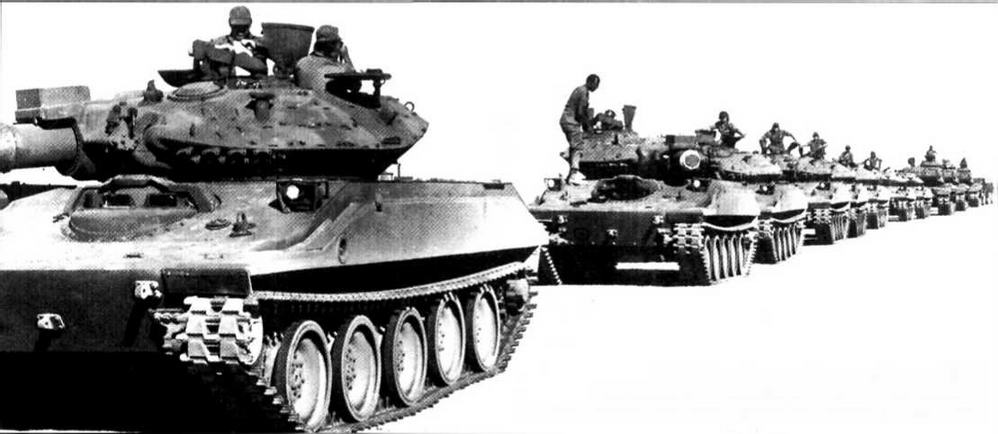

«Шериданы» 82-й воздушно-десантной дивизии. У правой машины на командирской башенке установлен лазерный дальномер

В американских вооруженных силах уделялось и уделяется большое внимание «визуализации» вероятного противника. Солдат должен четко знать, в кого он будет целиться, и не менее четко определять тип боевой техники этого самого «противника». Во времена «холодной войны» вероятный противник был очевиден – Советская Армия. Достаточно хорошо известны краснозвездные «агрессоры» ВВС и ВМС США, имитировавшие на истребителях F-5E, раскрашенных под МиГ-21, тактику летчиков ВВС стран Варшавского Договора. Нечто подобное существовало и в сухопутных войсках: так называемые «Opposing Forces» (OPFOR) – противостоящие силы. Впрочем, у них было и другое название – 32-й гвардейский мотострелковый полк армии США! Гвардейцы на учениях играли, естественно, за агрессора, то бишь – за Красную Армию. Вооружение у них было соответствующее – танки Т-72, БМП-1, 122-мм самоходные гаубицы, «шилки». Где же американцы набрали советской военной техники на целый полк? А нигде: все это многообразие являлось ничем иным как визуальными макетами на основе «Шеридана». Характерные черты внешнего облика советской военной техники имитировались накладными металлическими и пластиковыми конструкциями, фальшивыми стволами орудий, макетами ПТУР и антенн.

На учениях танки М551 выступали и в своем истинном обличье. Оказалось, что легкие танки гораздо больше подходят посредникам, чем традиционные джипы.

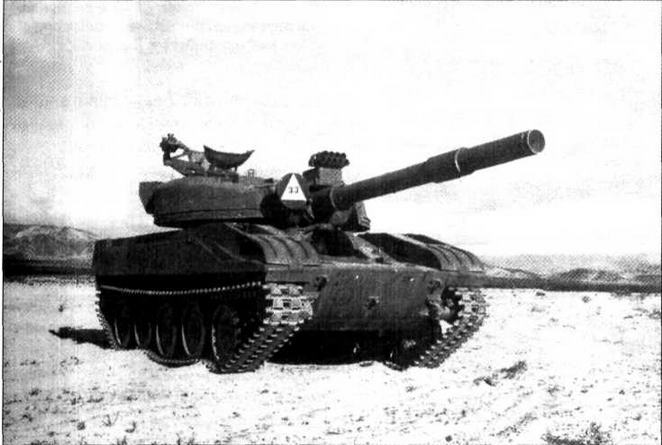

Визуальный макет (VISMOD) танка Т-72 с использованием танка М551 «Шеридан», Национальный тренировочный центр армии США, Форт-Ирвин

Примерный внешний облик Т-72 имитировался стеклопластиковой конструкцией башни, надевавшейся поверх башни «Шеридана» (фото в центре), и фальшивым стволом пушки

Типовая военная игра на полигонах Форт-Ирвина продолжалась три недели. Чаще всего «победу» одерживали гвардейцы – аналогичный результат наблюдался и на учениях «Рэд Флэг» ВВС США. Ничего странного в этом нет: в «агрессоры» отбирали лучших, кроме того, учения проходили постоянно в одном и том же районе, который личный состав OPFOR, в отличие от «командированных», изучил вдоль и поперек.

Вьетнам и Форт-Ирвин не поставили точку в боевой карьере «Шеридана». В декабре 1982 года «шериданы» 82-й дивизии принимали участие в операции «Джаст Коз» – публичной «порке» панамского «друга» США диктатора Мануэля Норьеги. При планировании операции не исключалось использование в Панаме и основных боевых танков М1 «Абрамс». Однако остановились на «Шериданах». Причин нашлось несколько: танки М551 состояли на вооружении 82-й дивизии, и у десантников было отработано взаимодействие станковыми экипажами, к тому же более маневренный легкий танк мог лучше действовать на узких городских улицах и извилистых горных дорогах.

После Панамы, как и после Вьетнама, на «Шеридан» обрушился шквал критики. Но другой бронетехники, подходящей для сил быстрого реагирования, у американцев просто не имелось – вот и оказался многократно и основательно раскритикованный М551 первым американским танком, переброшенным в Саудовскую Аравию после захвата Кувейта Саддамом Хусейном. Сначала в район Персидского залива самолетами С-5 и С-141 перевезли в полном составе 82-ю воздушно-десантную дивизию; 3 августа 1990 года на саудовском аэродроме выгрузилась 3-я легкая танковая рота 73-го танкового батальона. В боях легкие танки участия не принимали, но факт остается фактом – первым американским танком, грозящим стволом своей пушки непосредственно Саддаму, стал не М60 или «Абрамс», а неказистый М551.

VISMOD Т-72

VISMOD ВМР-1

VISMOD ZSU-23-4

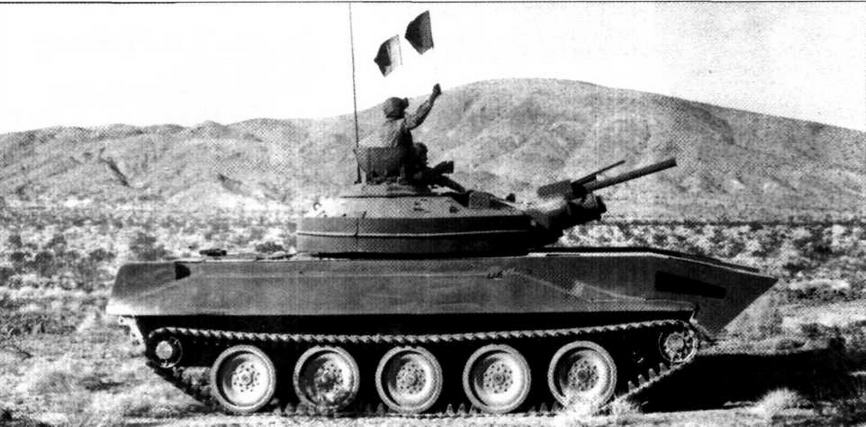

Визуальный макет боевой машины пехоты БМП-1.

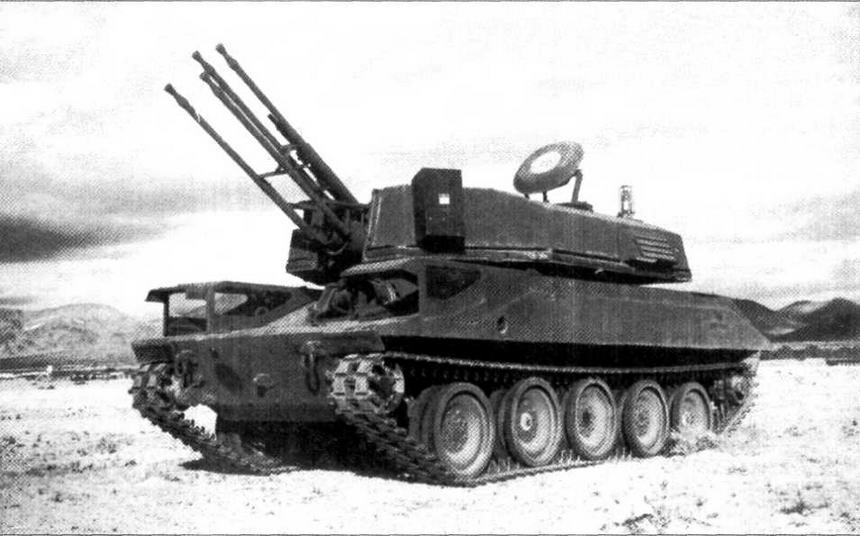

Визуальный макет зенитной самоходной установки ЗСУ-23-4 «Шилка»

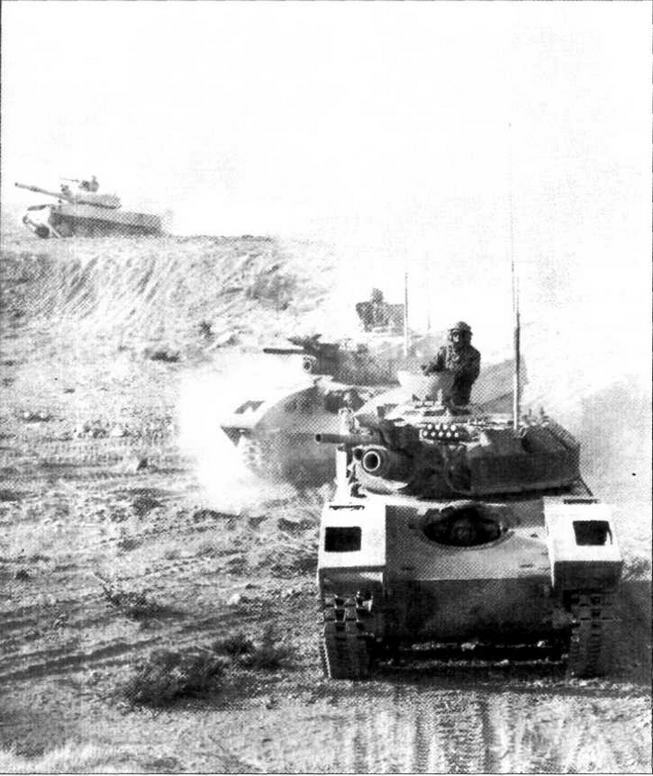

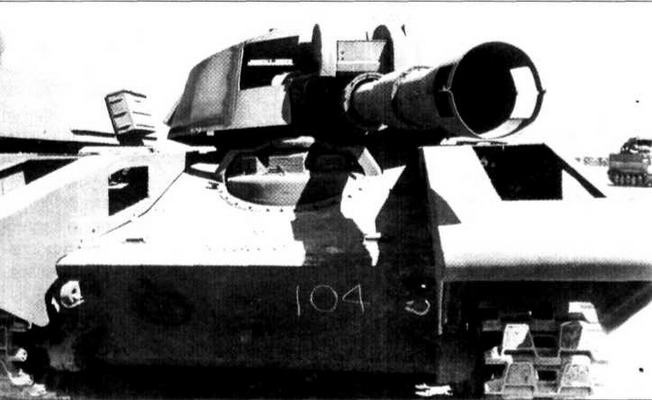

Визуальный макет БМП-1 и Т-72 (на заднем плане) во время учений в Национальном тренировочном центре армии США. Помимо ходовых макетов советской боевой техники, «агрессорами» использовались и тактические приемы ведения боевых действий в соответствии с уставами Вооруженных Сил СССР

В 1994 году «шериданы» 3-й роты восстанавливали демократию на Гаити. В ходе этой операции танкисты тесно взаимодействовали не только с десантниками, но и с пехотой 10-й горной дивизии. Основные задачи, выполнявшиеся танками, – поддержка действий легких подразделений в условиях ограниченной видимости (ночью), эскортирование конвоев, охрана блокпостов и лагерей. Поскольку демократия никак не желала восстанавливаться, «шериданы» задержались на карибском острове надолго: в конце 1996 года здесь все еще оставалось 29 танков – для демонстрации силы.

По состоянию на 1999 год на вооружении 82-й и 101-й воздушно-десантных дивизий армии США числилось порядка 500 танков «Шеридан» и еще 1000 машин этого типа находилось на хранении.

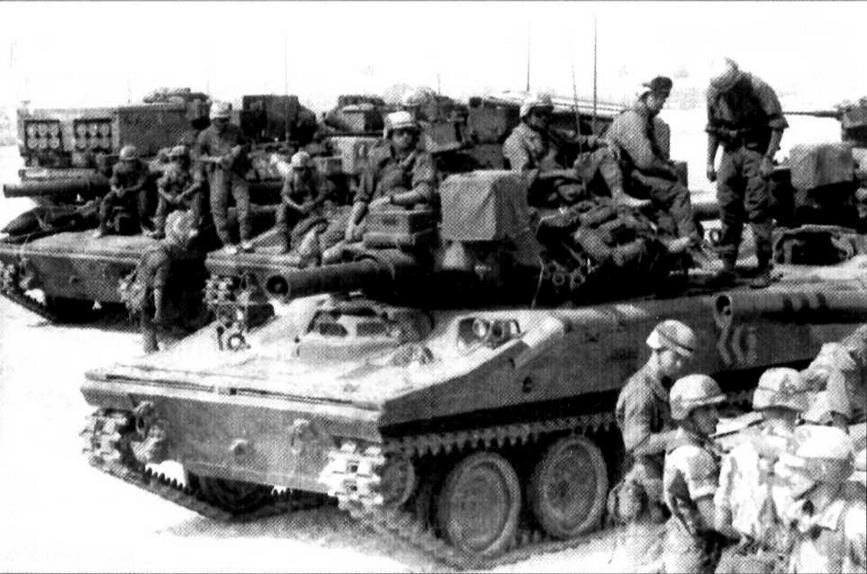

В рампах операции « Щит пустыни» 3 августа 1990 года в Саудовскую Аравию была доставлена 3-я легкая танковая рота 73-го танкового батальона 82-й воздушно-десантной дивизии

Модификации танка «Шеридан»

М-551А

По опыту войны во Вьетнаме на «шериданы» в заводских условиях стали устанавливать броне щиток башенного крупнокалиберного пулемета, а в штатный боекомплект ввели унитарные картечные выстрелы. С 1971 года танки получили лазерный дальномер AN/VVG-1, монтировавшийся в передней части командирской башенки. В 1989 – 1990 годах на оставшихся на вооружении армии США танках установили тепловизионные прицелы наводчика TTS, аналогичные используемым на основных боевых танках М60А3.

Перспективная противотанковая машина ARMVL

В течение нескольких лет с конца 1970-х годов армия и корпус морской пехоты США проводили исследования в рамках программы ARMVL разработки перспективного образца бронетехники, который могли бы перевозить на внешней подвеске транспортные вертолеты, В 1978 году десять танков «Шеридан» прошли модернизацию на заводе в Мичигане в соответствии с этой программой.

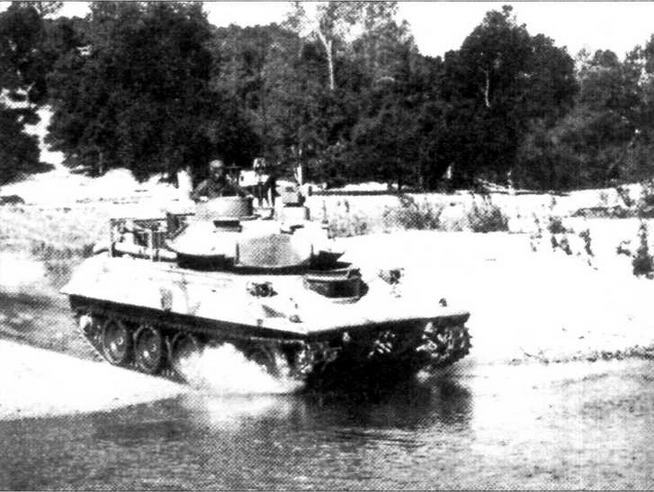

«Шеридан», модернизированный по программе ARMVAL, во время испытаний. Конец 1970-х годов.

Работы были направлены на снижение массы машины путем ослабления бронезащиты и улучшения ее ходовых качеств —на танк «Шеридан» поставили двигатель от бронетранспортера-амфибии корпуса морской пехоты LVTP-7, имеющий более высокую удельную мощность. Поскольку теперь в качестве наиболее вероятного театра военных действий для «шериданов» рассматривался Средний Восток, а не Европа – пришлось доработать систему охлаждения силовой установки. В результате проведенных работ максимальная скорость танка возросла примерно на 4 км/ч. Как и прежде, самым больным вопросом оставалась пушка, адекватной замены которой все еще не существовало. В случае с ARMVAL разработчики поступили в духе Александра Македонского, разрубившего знаменитый узел: раз танки экспериментальные – значит, можно и без пушки обойтись: вместо орудия/пусковой установки монтировался лазерный имитатор стрельбы 75-мм пушки. Модернизации подверглись приборы управления огнем – в состав СУО ввели основной прицел наводчика М36Е2 западногерманского производства и дневной оптический прицел командира М20А3.

Опыт, полученный при модернизации и испытаниях «шериданов» по программе ARMVAL, был использован при разработке других образцов легких аэротранспортабельных бронированных машин.

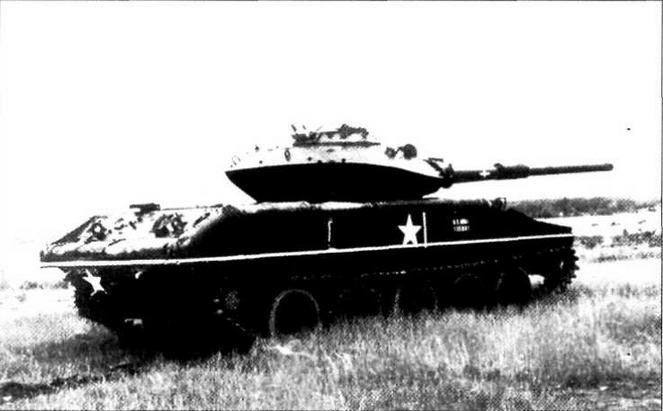

Танк «Шеридан» с экспериментальной 75-мм пушкой ARES

Установка пушки ARES

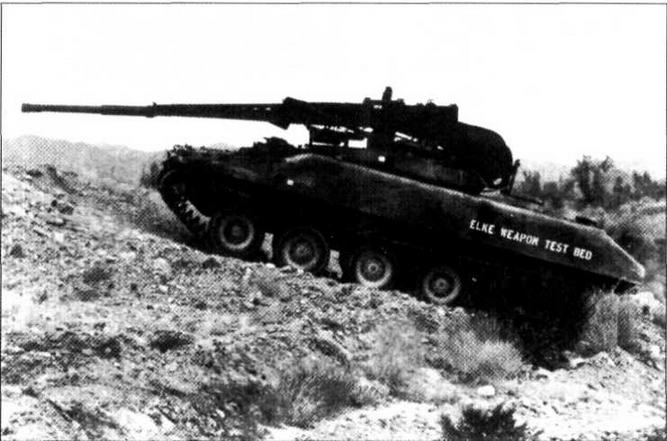

Опытный образец танка «Шеридан», вооруженный 105-мм пушкой ЕХ35

Танк «Шеридан» с 75-мм пушкой ARES

Данный вариант танка «Шеридан» представлял собой очередную попытку избавиться от врожденного порока – 152-мм орудия/пусковой установки, причем попытку весьма радикальную. Вместо башни на корпусе была смонтирована поворотная установка кругового вращения с дистанционно-управляемой экспериментальной 75-мм пушкой ARES, имеющей повышенную начальную скорость снаряда; танк оснащался автоматом заряжания. Орудие могло с помощью гидравлики приподниматься над корпусом танка, причем стрельба могла вестись как из верхнего положения, так и из нижнего. Поворотная платформа стабилизировалась не по азимуту, а по углу места. Наведение орудия в нижнем положении осуществлялось при помощи оптического прицела М36, в верхнем – посредством доработанного прицела от комплекса ПТУР «Усовершенствованный ТОУ». Экипаж танка состоял из двух человек: командира-наводчика и механика-водителя. Изначально машина строилась как экспериментальная с целью отработки орудийной установки принципиально новой конструкции.

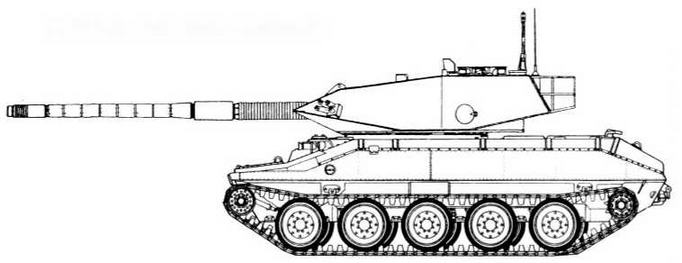

«Шеридан» со 105-мм орудием ЕХ35

По крайней мере, один танк М-551 в 1980-е годы перевооружили 105-мм низкоимпульсной пушкой ЕХ35 производства английской фирмы «Ройал Орднэнс». Работы проводились в рамках программы разработки перспективной бронированной разведывательной аэротранспортабельной машины. Испытания показали слабость конструкции танка для установки 105-мм орудия даже с уменьшенной отдачей.

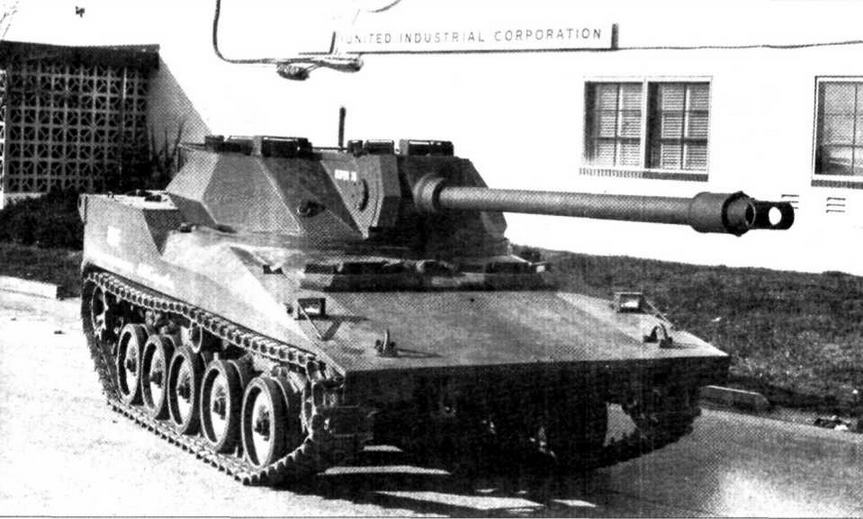

Танк «Шеридан», оснащенный в опытном порядке башней перспективного легкого танка «Стингрей»

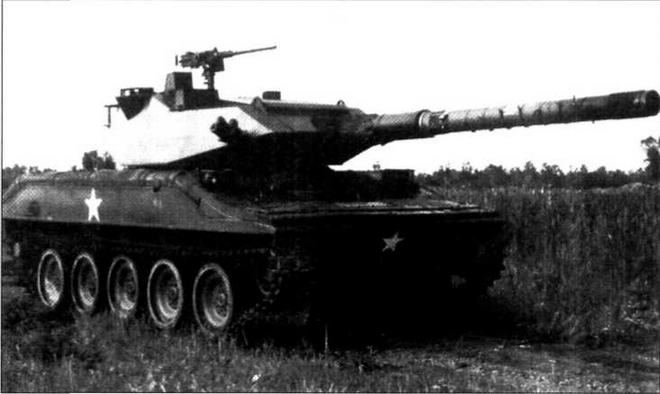

М551 с башней танка «Стингрей»

С 1980-х годов в ходе учений армии США «шериданы» с демонтированным вооружением активно использовались в качестве машин посредников

Неосуществленные проекты

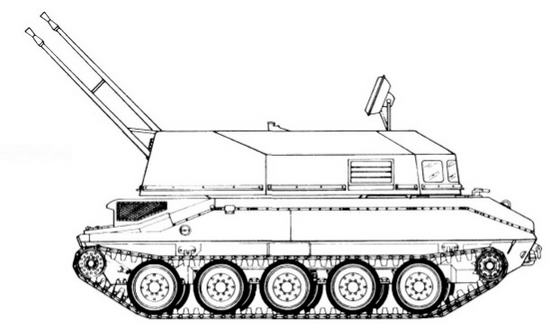

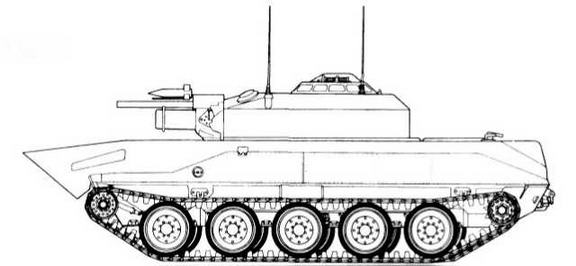

Предполагалось, что «Шеридан» послужит базой для семейства различных боевых машин – зенитного комплекса (ствольного и ракетного), 155-мм самоходной гаубицы, бронетранспортера, самоходного миномета, саперного танка, мостоукладчика. Однако из-за проблем с надежностью базовой модели и сокращением ассигнований на программу в целом ни один из вышеперечисленных вариантов не продвинулся дальше изготовления макета.

В начале 1980-х годов был подготовлен проект модернизации танков в носители ПТУР «ТОУ». Программа предусматривала два этапа переоснащения снятых с вооружения «Шериданов». На первом этапе танк планировалось вооружить среднекалиберной пушкой MCHVG с высокой начальной скоростью снаряда и двумя пусковыми установками ПТУР «ТОУ». На втором – следовало установить новую башню, не имеющую артиллерийского орудия, но оснащенную четырьмя пусковыми установками ПТУР «ТОУ». Боезапас боевой машины – 16 ракет плюс четыре ракеты в пусковых установках. Экипаж—три человека (исключен заряжающий). До стадии изготовления прототипа машина-носитель ПТУР «ТОУ» также не была доведена.

Преемники «Шеридана»

HSTV-L

Переориентация в середине 1970-х годов американской стратегии с противостояния в Европе на ведение локальных операций по всему миру с особой остротой поставила вопрос о необходимости принятия на вооружение создаваемых сил быстрого реагирования нового легкого танка, по массе и подвижности примерно соответствующего «Шеридану», а по огневой мощи – основному боевому танку М60А3.

Одним из первых появился экспериментальный танк HSTV-L (High Survivability Test Vehicle – Lightweight – «экспериментальная машина с высокой выживаемостью на поле боя и малой массой»). Отправными точками при разработке HSTV-L стали «Шеридан», вооруженный 75-мм пушкой ARES, и экспериментальный танк HIMAG массой порядка 35 т. Тем не менее эта машина, разработанная фирмой «АА1 Корпорейшн» (AAI – Aircraft Armament Industries) из Мэриленда, представляла собой совершенно новую конструкцию – с оригинальными ходовой частью, корпусом и башней. Ходовая часть включала по пять опорных катков среднего диаметра и по три поддерживающих ролика на борт. Подвеска опорных катков – индивидуальная, торсионная; диаметр опорного катка– 355 мм, ширина – 121,7 мм. Высоту корпуса максимально уменьшили. Наводчики механик-водитель, чьи рабочие места находились в передней части корпуса (соответственно, справа и слева от его оси ) располагались полулежа, в районе МТО корпус был приподнят. Высоту одноместной башни также удалось резко уменьшить. В передней части башни установили 75-мм орудие ARES, справа от него смонтировали пулемет М240 калибра 7,62 мм, еще один такой же пулемет с дистанционным управлением разместили открыто на турели рядом с башенным люком командира. Углы наведения орудия в вертикальной плоскости – от -17° до +45°, емкость автомата заряжения – 20 снарядов. Скорость разворота башни – 57 град/с.

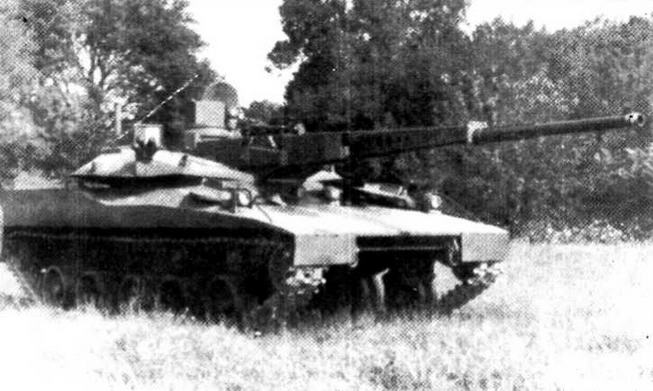

Экспериментальный легкий танк HSTV-L

Кресло командира танка находилось в башне слева от орудия. Танк оснащался самой современной на момент его проектирования системой управления оружием, разработанной фирмой «Тексас Инструменте», Наводчик имел стабилизированный в двух плоскостях прицел с встроенными лазерным дальномером, тепловизором и телекамерой; оптическая головка прицела устанавливалась под бронеколпаком на крыше башни. Вспомогательный прицел наводчика был жестко связан с орудием. Командир имел собственный независимый оптический панорамный прицел, что позволяло ему оперативно вести поиск целей,не отвлекаясь на решение задачи поражения обнаруженной цели (это входило в функции наводчика). Прицел командира мог быть «замкнут» на орудие, в этом случае ствол пушки отслеживал положение оптической оси прицела командира; оптическая головка прицела находилась в центре командирского люка. Кроме того, по периметру люка устанавливалось восемь неподвижных перископических приборов, дающих суммарный круговой обзор. Ночная оптика имелась как у наводчика, так и у командира, изображение от любого из двух смонтированных на танке тепловизиров могло быть выведено на дисплеи, размещенные на рабочих местах всех трех членов экипажа. Выработка данных для стрельбы осуществлялась цифровым баллистическим вычислителем, в который автоматически вводились данные от лазерного дальномера и датчиков атмосферных параметров Вести огонь из орудия мог любой из членов экипажа. На крыше башни устанавливалась телекамера обзора задней полусферы, изображение от которой могло выводиться на любой из трех дисплеев членов экипажа.

Танк оснащался газотурбинным двигателем «Авко 650» мощностью 600 л.с. и трансмиссией «Аллисон» Х300-4А; конструкция позволяла установить на машину более мощную турбину «Авко 800».

Разработка танка HSTV-L началась в январе 1979 года, прототип был изготовлен к сентябрю того же года. Его испытания начались в 1982 году, продолжались в течение десяти лет и проходили в Форт-Ноксе и подразделениях 9-й пехотной (механизированной) дивизии в Форт-Луисе.

Легкий танк RDF/LT для сил быстрого реагирования фирмы «АА1 Корпорейшн»

Специалисты фирмы «АА1 Корпорейшн» в конце 1980-х годов в инициативном порядке на базе опытной машины HSTV-L разработали легкий танк RDF/LT (Rapid Deployment Force Light Tank – легкий танк для сил быстрого реагирования). На основе единого шасси было предложено три варианта машины, которые отличались друг от друга башнями. Два варианта вооружались 75-мм пушками ARES, третий – 76-мм орудием М32, которое использовалось еще на танке «Уолкер Бульдог». Все танки могли перевозиться военно-транспортными самолетами (С-5А брал на борт восемь машин, С-141 —две и С-130 —одну) и сбрасываться с парашютами с помощью системы маловысотного десантирования.

Все три варианта танка RDF/LT имели одинаковые корпуса. В расположенном в кормовой части танка МТО устанавливался общий конструкционный блок в составе шестицилиндрового дизеля 6V-53T мощностью 350 л.с. и гидромеханической трансмиссии «Аллисон» Х200.

Ходовая часть была выполнена по пятиопорной схеме с передним расположением направляющих колес и задним – ведущих. Опорные катки – двускатные, обрезиненные. Кроме того, на каждом борту имелось по одному поддерживающему ролику.

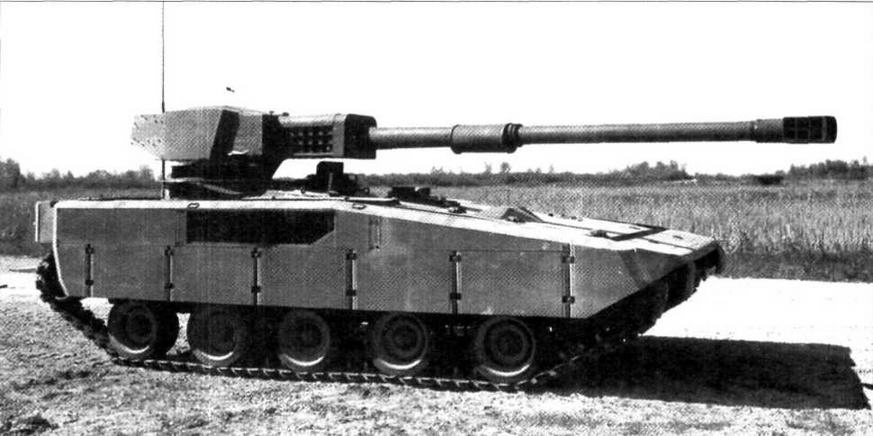

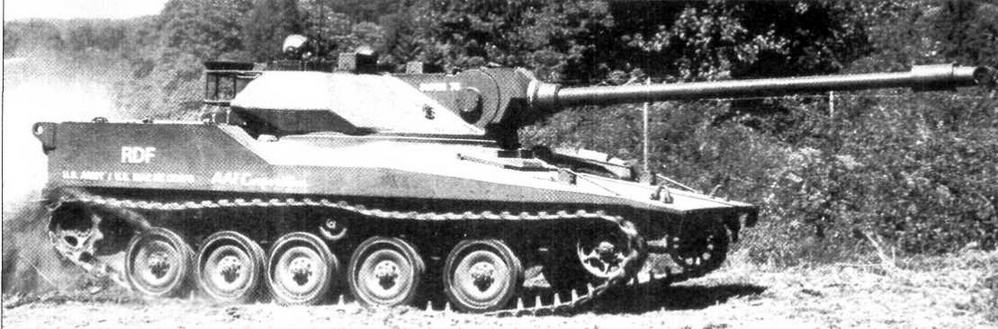

Первый вариант экспериментального танка RDF/LT с 75-мм пушкой ARES и одноместной башней перед штаб-квартирой фирмы «ААI Корпорейшн» (вверху) и на полигоне

Гусеницы – аналогичные применяемым на танках «Шеридан».

На первом варианте орудие монтировалось в одноместной башне несколько больших размеров, чем у предшественника. Пушка имела автомат заряжания с магазином на 60 выстрелов. В состав боекомплекта включили бронебойные, фугасные, шрапнельные снаряды и снаряды с готовыми поражающими элементами. Скорострельность достигала 60 выстр./мин. За счет большого значения максимального угла подъема ствола (40°) стало возможным вести огонь по низколетящим воздушным целям. В башне располагался один человек—командир, места двух других членов экипажа (наводчика и механика-водителя) находились в отделении управления. Система и приборы управления огнем – аналогичны используемым на опытном экземпляре HSTV-L.

Сварной корпус танка был выполнен из алюминиевой брони и практически повторял по форме корпус машины HSTV-L, ходовая часть прикрывалась секционными металлическими экранами. Альтернативный вариант установки вооружения представлял собой дистанционно управляемую пушку ARES на поворотной платформе. Экипаж танка сокращен до двух человек – командира и механика-водителя. На опытном экземпляре бортовые экраны отсутствовали.

Третий вариант легкого танка предназначался для поставок на экспорт. Поскольку в мире наибольшее распространение получили пушки калибра 76, а не 75 мм, то в башню ставилось орудие М32 от танка «Уолкер Бульдог», состоящего до сих пор на вооружении многих стран. Проблему бронепробиваемости отчасти удалось решить за счет создания новых снарядов на базе выстрелов пушки ARES. Башня, как и орудие, была более традиционной по сравнению с башнями двух других «собратьев» – в ней располагались два члена экипажа: командир и наводчик.

Ни один из трех вариантов танка RDF/LT в серийное производство не передавался, хотя все они прошли испытания.

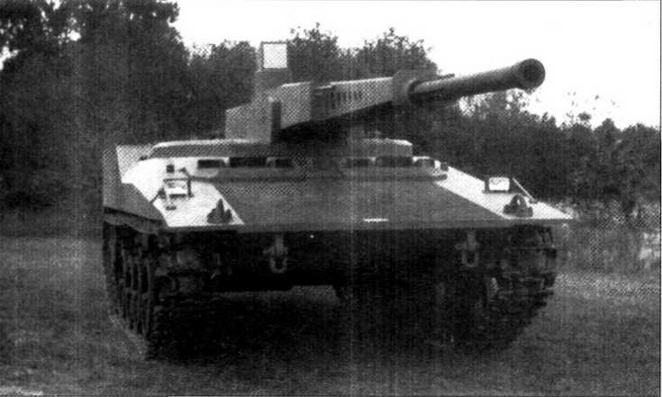

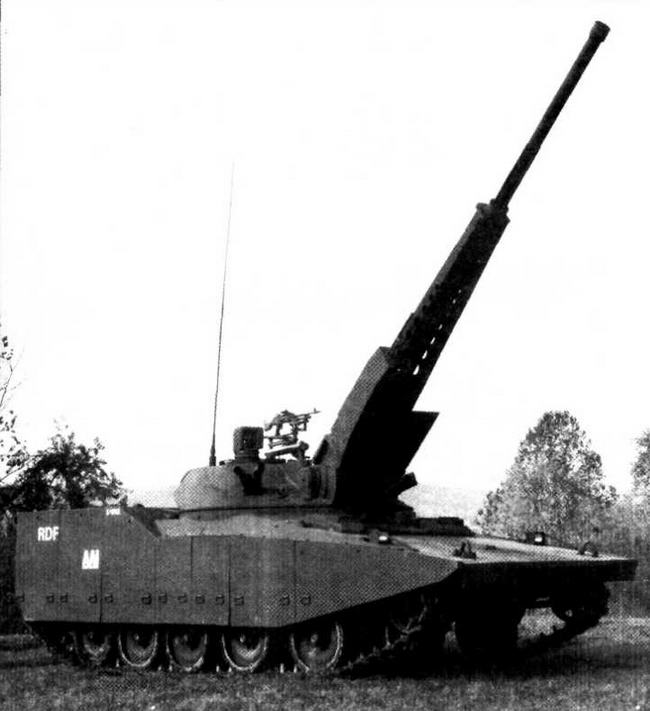

Второй вариант танка RDF/LT с дистанционно управляемой пушкой ARES

Программа AGS

Пока шли разработка и испытания танков RDF/LT, в очередной раз изменились требования военных к вооружению легкого танка. Согласно поступившей развединформации, снаряды пушки ARES будут абсолютно бесполезными для борьбы с новыми советскими танками—танк следовало вооружить орудием калибра не менее 105 мм. В 1981 году армия США инициировала очередную программу разработки легкого танка – AGS (Armored Gun System – бронированная артиллерийская система). В конкурсе на машину AGS приняли участие три фирмы: «Кадиллак Гэйдж» предложила танк «Коммандо Стингрей», «Фуд Мэшин Компании»—CCVL, еще один проект предложила фирма «Теледайн Континетал».

Фирма «Кадиллак Гэйдж» долгое время являлась монополистом в области поставок бронеавтомобилей вооруженным силам США; броневики V-100/150 «Коммандо» хорошо известны во всем мире и неплохо зарекомендовали себя в различных военных конфликтах. Проработкой концепции легкого танка инженеры фирмы вплотную занялись в январе 1983 года, а полномасштабное проектирование началось в сентябре того же года. К постройке опытного образца машины на заводе фирмы приступили уже в феврале 1984 года, а в августе из цеха вышел первый танк, пока еще без башни. Проектирование последней велось параллельно с работой над шасси, и первую башню изготовили к июню 1984 года. Башня испытывалась на «Шеридане» и, что удивительно, ходовая часть ветерана успешно выдержала испытание отдачей от стрельбы из 105-мм пушки. Собственно, ничего сверхъестественного в этом нет – башню делали не только для установки на машину AGS, но и на тот же «Шеридан», М41, колесную технику, поэтому пришлось принять экстраординарные меры по снижению отдачи при выстреле из орудия. Интенсивные ходовые испытания танк проходил в конце 1984-го и в первой половине 1985 года. В ходе ресурсных испытаний пробегом с января по апрель 1985 года машина прошла 4828 км.

Танк фирмы «Кадиллак Гэйдж» получил обозначение «Коммандо Стингрей»; данью уважения к «бронеавтомобильному» прошлому фирмы являлось слово «Коммандо», которое вскоре, впрочем, было отброшено.

Компоновка танка «Стингрей» – классическая, с отделением управления в передней части машины, боевым отделением в средней части и расположенном в корме МТО.

Танк имеет сварной из стальных бронелистов корпус, обеспечивающий защиту во фронтальной части от попаданий пуль калибра до 14,5 мм, в кормовой части и с бортов – от 7,62-мм пуль.

Ходовая часть включает по шесть двускатных обрезиненных катков малого диаметра и потри поддерживающих ролика на борт; ведущие колеса находятся сзади. Подвеска опорных катков индивидуальная, торсионная.Торсионы использованы от 155-мм самоходной установки М109, поддерживающие ролики – от танка М41. На первом и шестом опорных катках установлены гидравлические амортизаторы. Гусеница с резинометаллическими шарнирами параллельного типа набрана из стальных траков шириной 380 мм, на которые предусмотрено крепление резиновых асфальтоходных подушек.

Механик-водитель располагается в передней части корпуса по оси машины на регулируемом по высоте сиденье. В крышке люка водителя монтируются три неподвижных перископических наблюдательных прибора, обеспечивающих суммарное поле зрения по горизонту – 120°, средний перископ взаимозаменяем с пассивным ИК-прибором ночного видения. Люк механика-водителя может быть открыт только при развороте башни на 90° вправо или влево. Управление танком осуществляется рулевым колесом.

Башня массой 5040 кг – сварная, выполнена из стальной брони, которая обеспечивает защиту от пуль калибра не выше 14,5 мм. Башня набрана из плоских панелей, что позволяет при необходимости без особых сложностей установить накладную броню.

В башне установлена доработанная английская нарезная 105-мм пушка L7A3. Низкоимпульсный вариант этого орудия имеет дульный тормоз, экстрактор пороховых газов новой конструкции и усовершенствованную систему отката ствола после выстрела. Силу отката удалось снизить по сравнению с исходным вариантом вдвое. Доработка пушки производилась специалистами фирмы «Ройал Орднэнс». Углы наведения орудия в вертикальной плоскости– от-7,5° до +18°. В состав боекомплекта из 36 выстрелов могут входить любые снаряды к этому орудию. Вся боеукладка размещена ниже погона башни. Восемь снарядов, три из которых подготовлены для немедленного заряжания, находятся на вращающемся полике, а две укладки по 14 снарядов – по бокам от места механика-водителя. Стреляные гильзы выбрасываются через люк в левом борту башни.

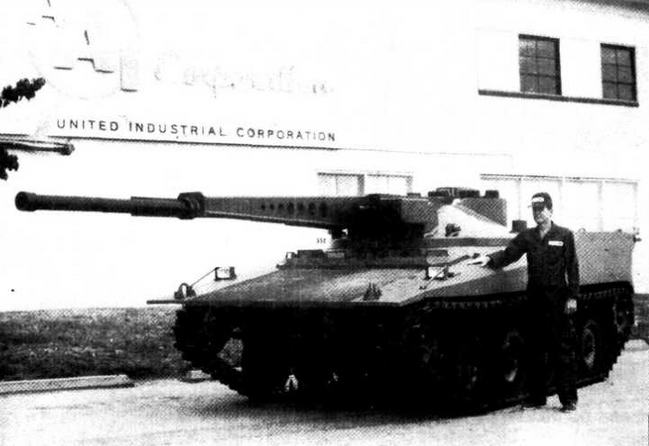

Третий вариант танка RDF/LT у штаб-квартиры фирмы «АА1 Корпорейшн» (спев а) и на полигоне (внизу)

Слева от пушки установлен спаренный с ней 7,62-мм пулемет М240 с боекомплектом в 2400 патронов. Предусматривалась его замена на 12,7-мм пулемет. Еще один 7,62-мм или 12,7-мм пулемет (боекомплект – 1000 патронов) монтируется на крыше башни рядом с люком командира. По бортам башни установлено по блоку четырехствольных дымовых гранатометов. Возимый боекомплект к ним – 16 гранат (восемь – в гранатометах и восемь – в танке).

Приводы поворота башни и наведения орудия в вертикальной плоскости – электрогидравлические с ручным дублированием; полный оборот башня совершает за 40 с. Орудие стабилизировано в двух плоскостях. Рабочее место командира находится справа от пушки, место наводчика – впереди и ниже командирского, Заряжающий располагается слева от казенной части орудия.

У наводчика установлен основной комбинированный дневной/ночной прицел М36Е1. Оптическая головка прицела находится под бронеколпаком на крыше башни. В прицел интегрирован лазерный дальномер.

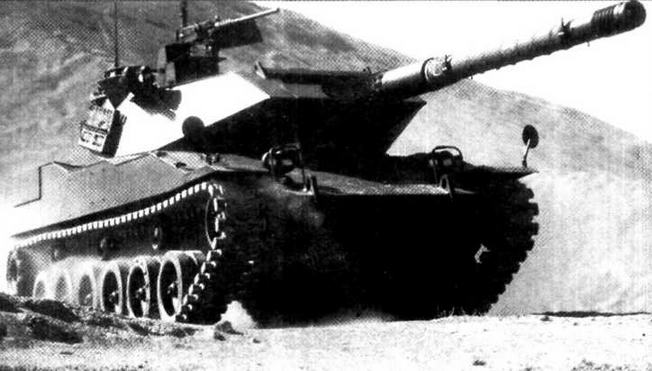

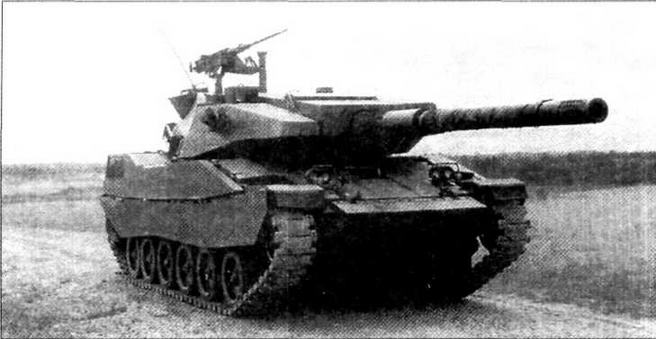

Прототип легкого танка «Стингрей» во время испытаний

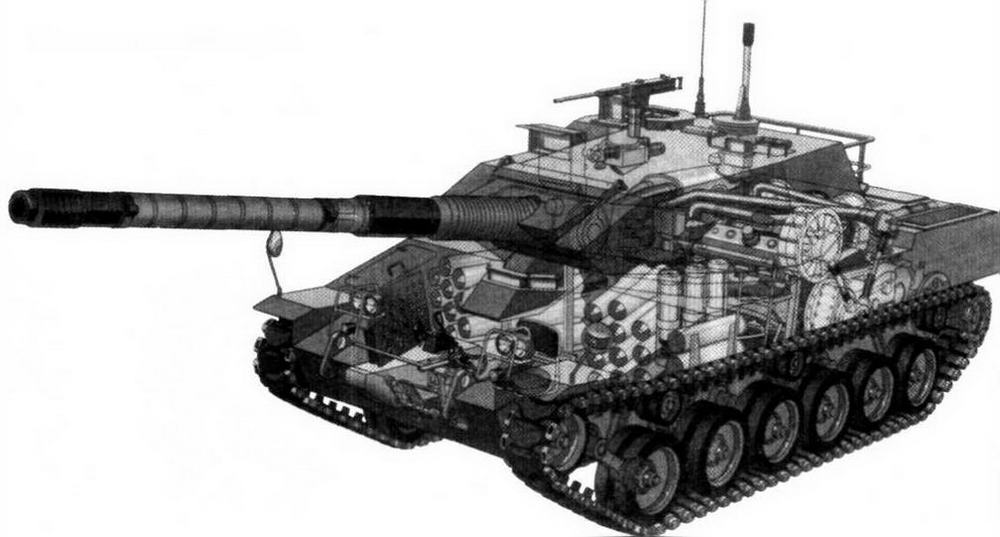

Компоновка танка «Стингрей»

Командир может наводить орудие, пользуясь дневным/ночным прицелом NV52, Суммарный круговой обзор командиру обеспечивается семью перископическими наблюдательными приборами, установленными вокруг люка. Крышка люка заряжающего откидывается назад, перед люком размещен перископический наблюдательный прибор с вращающейся оптической головкой. Цифровой баллистический вычислитель танка «Стингрей» разработан фирмой «Бритиш Маркони» на базе СУО бронеавтомобиля V-150, вооруженного 90-мм пушкой «Коккерил» Мк 3. Вычислитель вводит поправки на скорость и направление ветра, угол крена цапф орудия, атмосферное давление и др. В расположенном в кормовой части корпуса танка МТО установлен 8-цилиндровый дизель 8V-92 ТА мощностью 535 л.с. с турбонаддувом, разработанный фирмой «Детройт Дизель». Схема размещения силовой установки – поперечная. Мотор монтируется в едином блоке с автоматической трансмиссией «Аллисон» XTG-411-2A. Система охлаждения обеспечивает нормальную работу силовой установки при температуре окружающего воздуха до +50°С. При проектировании танка приняты были меры к снижению инфракрасного излучения силовой установки. Для удобства обслуживания и замены последней задняя стенка корпуса выполнена откидной. Топливный бак емкостью 757 л расположен между боевым отделением и МТО.

Электрооборудование танка запитывается от генератора и шести аккумуляторных батарей, которые расположены вдоль левого борта корпуса. Доступ к батареям осуществляется через специальный люк в корпусе. Запуск дизеля от батарей возможен при температуре воздуха не ниже – 31 °С. По желанию заказчика на танке предусмотрена возможность установки системы защиты от оружия массового поражения, навигационной системы, дымогенераторной аппаратуры, автоматической системы пожаротушения.

Фирме «Кадиллак Гэйдж» удалось создать чрезвычайно удачный легкий танк, по подвижности и огневой мощи не уступающий основному боевому танку М1 «Абрамс». Пентагон был удовлетворен машиной и даже рассматривался вопрос о перевооружении танками «Стингрей» подразделений 9-й моторизованной пехотной дивизии армии США, однако в последний момент решение о принятии гусеничного «Коммандо» на вооружение было отменено из-за высокой стоимости – порядка одного миллиона долларов за танк, И все же «Стингрей» на вооружение приняли, но только не в США, а в Таиланде – вооруженным силам этого государства в 1986 – 1990 годах поставлено 106 машин. Танк также проходил демонстрационные испытания в Малайзии.

Легкий танк «Стингрей», предназначенный для армии Таиланда

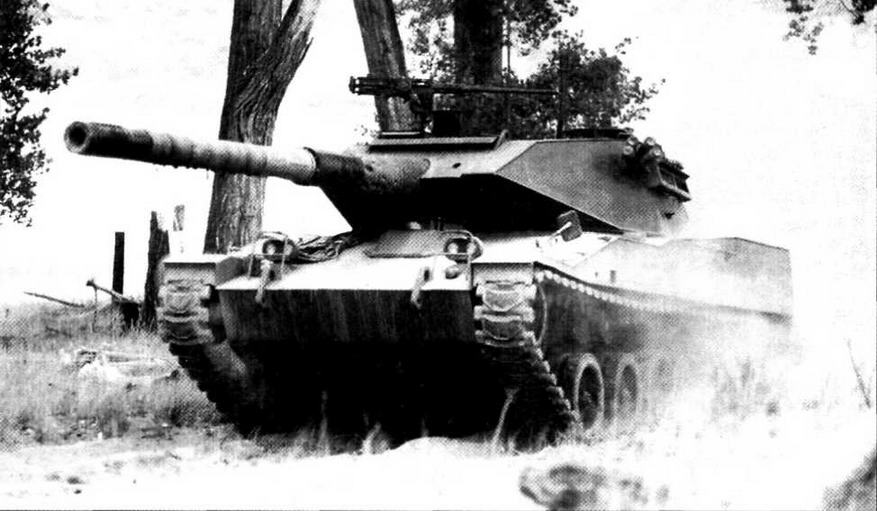

Опытный образец легкого танка «Стингрей» во время испытаний

В середине 1990-х годов был разработан усовершенствованный вариант– «Стингрей II». За счет использования более прочной броневой стали и увеличения толщины листов удалось повысить защищенность машины: лобовая часть танка выдерживает попадания снарядов калибра до 30 мм. Борта и корма – «держат» 20-мм снаряды. На нем установлены система управления огнем от основного боевого танка М1А1 «Абрамс» и термоизоляционный чехол на ствол орудия, предусмотрены возможность замены электрогидравлических приводов полностью электрическими и установка гусеницы с более широкими траками – для сохранения удельного давления на грунт на прежнем уровне (масса машины после доработок возросла до 22,6 т). В качестве возможных покупателей танка «Стингрей II» рассматривались Таиланд и Тайвань, однако заказов на него пока не поступило.

Разработка шасси танка AGS фирмой «Теледайн Континентал» началась в 1982 году, а опытный образец танка (пока еще без башни) был готов к концу следующего года, еще годом позже изготовили и башню. Официальная презентация танка состоялась в мае 1985 года в Форт-Ноксе.

При разработке проекта боевой машины AGS специалисты фирмы «Теледайн Континентал» отказались от применения классической компоновки. Их проект представлял собой танк с расположенным в передней части корпуса моторно-трансмиссионным отделением и сдвинутой к корме башней. Дистанционно управляемая пушка М68А1 размещалась в башне, точнее – на поворотной платформе; на стадии проектирования закладывалась возможность вооружения танка 120-мм гладкоствольным орудием, при этом требовалось удлинить корпус танка и добавить по одному опорному катку на борт.

Считалось, что компоновка с передним расположением МТО снижает вероятность вывода танка из строя на поле боя. Среди мероприятий, внедренных с целью повышения живучести, – большой (82°) угол наклона лобового бронелиста корпуса, установка двигателя и топливных баков в изолированных перегородками от боевого отделения отсеках, размещение боеукладки в нижней кормовой части корпуса, расположение членов экипажа полулежа; для повышения противоминной стойкости днище машины выполнялось комбинированным (два листа алюминиевой брони с наполнителем между ними), использование бортовых экранов, закрывающих ходовую часть. Экипаж состоит из трех человек: механика-водителя, наводчика и командира. Рабочее место механика-водителя расположено в передней части корпуса со смещением влево от оси танка. Командир и наводчик размещаются, соответственно, справа и слева от орудия. У командира имеется наблюдательный прибор, обеспечивающий сектор обзора в 330°, сектор обзора у наводчика – 220°.

Орудие М68А1 представляет собой вариант все той же английской пушки L7. Для уменьшения силы отката перед установкой на AGS его модернизировали путем замены противооткатных устройств и использования дульного тормоза. Доработку пушки выполнили американские инженеры. Орудие стабилизировано в двух плоскостях и снабжено автоматом заряжания. Последний состоит из магазина на девять снарядов и двух барабанов по десять снарядов в каждом, еще 11 —16 снарядов размещается в боеукладке, находящейся в боевом отделении танка. Скорострельность с использованием автомата заряжания – 10 выстр./мин. Слева от орудия расположен спаренный с ним 7,62-мм пулемет М240. Углы наведения спаренной установки в вертикальной плоскости – от -10“ до +18°, у наводчика установлены тепловизионный прицел «Тексас Инструменте» CVTTS Mk II с встроенным лазерным дальномером (кратность увеличения – 1х и 8х) и вспомогательный телескопический прицел с 7-кратным увеличением.

Экспериментальный легкий танк AGS. Форт-Нокс, май 1986 года

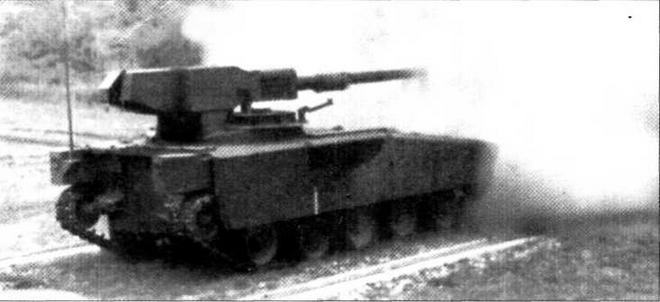

Легкий танк AGS во время боевых стрельб

С целью снижения стоимости на машине использована силовая установка от БМП М2 «Брэдли». Подвеска опорных катков – гидропневматическая. Она включает по два поддерживающих и по пять опорных катков на борт. Гусеницы и опорные катки танка аналогичны используемым на самоходной гаубице М109.

Официального обозначения танк фирмы «Теледайн Континентал» не получил. Однако в западной прессе его иногда называют ТСМ-20 (ТОМ – сокращенное название фирмы Teledyne Continental Motors ).
