IV. Описание частей пистолета

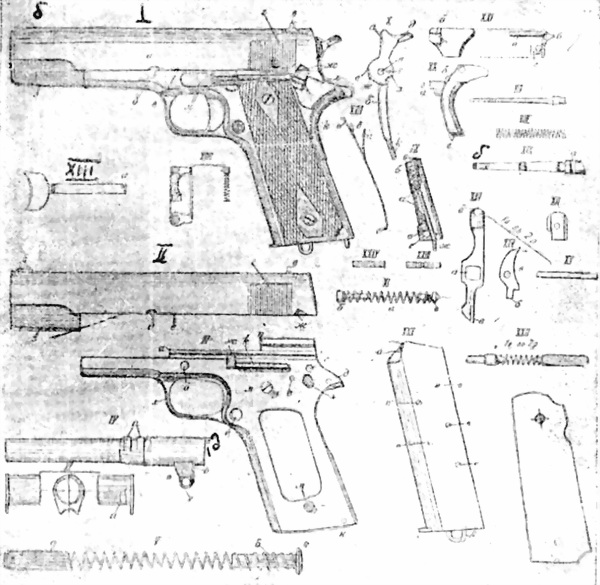

Ствол (черт. IV) 6 нарезами (правого вращения) имеет на задней верхней наружной части два поперечных полукруглых выступа «а» (черт. IV), входящих в пазы кожуха, составляющего: одно целое с затвором, чем достигается сцепление кожуха со створом в момент выстрела. В нижней, задней части ствола имеется прилив «б» (черт. IV), в котором на оси «в» (черт. IV) надета соединительная сережка «г» (черт. IV). В отверстие соединительной сережки проходит ось затворной задержки. Таким образом посредством указанной оси, пропущенной через отверстия в остове пистолета и соединительную сережку, ствол соединяется с остовом пистолета.
В задней части ствола сверху имеется выступ «д» (черт. IV), в который непосредственно упирается кожух-затвор; этот выступ непосредственно ограничивает движение кожуха-затвора вперед; внизу с внутренней стороны имеется полукольцевой срез, служащий для направления патрона в ствол.
Кожух-затвор (черт. I «а» и черт. II) составляют одно целое, причем кожух окружает весь ствол. На кожухе-затворе, сверху, имеются мушка «б» (черт. I и II) и прицел (прорезь) «в» (черт. I и II), а также с правой стороны окно для выбрасывания стрелянных гильз и патронов (из ствола при разряжании). По бокам кожуха в задней части сделана насечка «г» (черт. I и II) для удобного оттягивания его пальцами назад.
На левой стороне кожуха имеются три выреза: передний «д» (черт. I и II) для зуба затворной задержки, средний «е» (черт. I и II) для входа этого же зуба при сборке и разборке пистолета и задний «ж» (черт. I и II) для установки наружного предохранителя.
Затвором служит задняя часть кожуха. Внутри– кожуха имеются: спереди – поперечный паз для выступа муфты (одевающейся на ствол), в средней части вверху – два вертикальных паза для выступов ствола, в задней части – два вертикальных паза для задвижки ударника и вдоль кожуха два паза для ребер остова пистолета, по которым скользит кожух-затвор.
В затворной части кожуха имеются кроме того (снизу) продольный паз (слева) для отражателя стрелянных гильз и патронов, углубление для головки внутреннего предохранителя и два продольных канала для ударника и зуба-выбрасывателя.
В передней части кожуха (снизу) есть цилиндрический сквозной прилив для помещения переднего стержня возвратной пружины «з» (черт. I и II).
Остов пистолета с рукояткой (черт. III) составляет одно целое.
Сверху остова имеются два продольных ребра («а», черт. III), по которым скользит своими пазами кожух-затвор, и окно для прохода патронов из магазина в ствол. передняя полуцилиндрическая часть остова пистолета внутри расточена гнездами двух. диаметров, из которых гнездо большего диаметра служит для помещения цилиндрической части «з» (черт. I и II) кожуха-затвора, а меньшего диаметра для соединительной сережки «г» (черт. IV). Полукольцевой уступ между этими двумя гнездами предназначен для упора головки заднего стержня возвратной пружины.
Остов пистолета имеет отверстия: сквозные для осей: «б» (черт. III) – затворной задержки, «в» (черт. III) – спускового рычага с внутренним предохранителем, «г» (черт. III) – курка и «д» (черт. III) – наружного предохранителя, и несквозные (с левой стороны): «ж» (черт. III) – для зуба затворной задержки и «з» (черт. III) – для наружного. предохранителя.
Сверху в перемычке задней части остова – сквозное отверстие для головки внутреннего предохранителя, а на перемычке, в виде вертикального ребра, – отражатель стрелянных гильз «п» (черт. III). Снаружи, на левой стороне остова, имеется трубчатый прилив «к» (черт. III) для помещения удерживающей пружины с двумя стерженьками.
Сзади остова имеется гнездо для спускового рычага с внутренним предохранителем, курка и автоматического предохранителя, а спереди, около спусковой скобы «л» (черт. III), составляющей одно целое с рамой, – щель для спускового крючка и газы для его хомутика.
Рукоятка является продолжением остова пистолета и имеет сквозные отверстия: «е» (черт. III) – для магазинной защелки, «м» (черт, III) – для муфт винтов деревянных щек рукоятки и «н» (черт. III) – для чеки, крепящей задвижку с боевой пружиной.
Сзади в рукоятке имеется гнездо с пазами для задвижки и щель для помещения нижнего загиба спусковой пружины; с боков сквозные окна для облегчения рукоятки, внизу окно для вставления магазина.

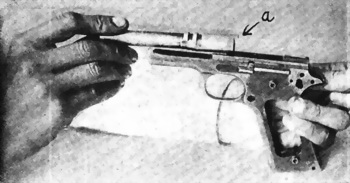

Возвратная пружина (черт. V) входит одним концом в передний стержень (в его полую часть) («а», черт. V), другим концом одевается на задний стержень («б», черт. V).
Передний стержень служит упором переднего конца возвратной пружины и имеет насеченную головку для удобства утапливания рукой. Задний стержень представляет полую трубку с головкой, имеющей ствол, и служит упором заднего конца возвратной пружины, упираясь, в свою очередь, головкой в полукольцевой уступ остова пистолета. Возвратная пружина вместе с обоими стержнями помещается под стволом в полуцилиндрическом большого диаметра гнезде остова пистолета и служит для возвращения кожуха затвора в переднее положение.
Муфта (черт. VI) вставляется спереди в отверстие кожуха и удерживается в нем своим выступом «а» (черт. VI), входящим в поперечный паз передней части кожуха, и головкой переднего стержня возвратной пружины.
Муфта служит для удерживания переднего стержня с возвратной пружиной и для направления хода кожуха-затвора по стволу.
Ударный механизм
Состоит: из ударника (черт. VII) с возвратной пружиной ударника (черт. VIII), боевой пружины с двумя стержнями (черт. XI), находящимися в задвижке (черт. IX), курка (черт. X) с осью и рычагом.
Ударник (черт. VII) с надетой на него возвратной пружиной (черт. VIII) помещается в продольном канале затворной части кожуха и удерживается особой задвижкой (черт. ХП). Назначение ударника передавать удар курка капсюлю патрона.
Боевая пружина (черт. XI) «а» находится в задвижке рукоятки (черт IX) и удерживается в ней чекой (черт. IX, «б»). Концами своими боевая пружина надета на стержни: верхний стержень с цилиндрической головкой «б» (черт. XI), а нижний с конической «в» (черт. XI).
Боевая пружина при помощи рычага, упирающегося в верхний стержень, сжимается и посылает курок в переднее положение.
Курок (черт. X, «а») имеет два отверстия: «в» (черт. X) – для своей оси и «т» (черт. X) – для оси рычага.
Спица курка «д» (черт. X) для удобства его взведения снабжена насечкой. В нижней части курка имеются предохранительный («е», черт. X) и боевой («ж», черт. X) взводы и вырез «з» (черт. X) для помещения выступа наружного предохранителя.
Рычаг «б» (черт. X), соединенный с курком посредством особой оси «г» (черт. X), передает курку давление боевой пружины.
Спусковой механизм
Состоит из спускового крючка (черт. XIII), спускового рычага (черт. XIV) с осью (черт. XV), внутреннего предохранителя (черт. XVI) и спусковой пружины (черт. XVII).
Спусковой крючок (черт. XIII), имея в задней своей части хомутик, помешается в щели остова пистолета, причем хомутик входит в пазы на внутренних стенках остова пистолета. Задней. своей частью «а» (черт. XIII) хомутик упирается в хвост внутреннего предохранителя «в» (черт. XVI).
Спусковой крючок удерживается в своих пазах магазинной защелкой (черт. XVIII).
Спусковой рычаг (черт..XIV), вращаясь на своей оси (черт. XV и черт. XIV, «в»), имеет в середине вырез для внутреннего предохранителя (черт XVI), шептало «а» (черт. XIV) для удержания курка на предохранительном и боевом взводах и два выступа «б» (черт. XIV) внизу для упора в хвост внутреннего предохранителя.
Внутренний предохранитель (черт. XVI) имеет в средней части четыреугольное отверстие «а» (черт. XVI) для прохода оси лодыжки, сверху имеется головка «б» (черт. XVI), входящая в круглое отверстие т верхней перемычке остова пистолета, причем часть головки выступает из этого отверстие» наружу, входя при запертом кожухе-затворе (ствол сцеплен с кожухом-затвором) в соответствующее углубление с нижней части затвора.
Нижняя часть хвоста «а» (черт. XVI) внутреннего предохранителя уширена причем мой частью он упирается в заднюю часть хомутика спускового крючка «а» (черт. XVIII) и в нижние выступы спускового рычага «в» (черт. XVI), когда кожух-затвор заперт и находится в крайнем переднем положении и внутренний предохранитель в верхнем положении.
При незакрытом затворе предохранитель вследствие недоливания нижней части кожуха-затвора на головку (углубление в нижней части кожуха затвора не будет приходится против головки внутреннего предохранителя) несколько опустится и не будет упираться уширенной частью своего хвоста в нижние выступы спускового рычага, благодаря чему происходит расщепление хвоста внутреннего предохранителя с нижними выступами спускового рычага, и сколько бы мы ни нажимали на спусковой крючок, последний будет двигать хомутиком только хвост внутреннего предохранителя, минуя спусковой рычаг, который без изменения будет удерживать курок на боковом взводе до тех пор, пока кожух-затвор не станет в крайне переднее положение и головка внутреннего предохранителя не поместится в углубление с нижней части кожуха-затвора, т. е. пока не поднимется внутренний предохранитель и не включит спусковой рычаг, благодаря чему возможность преждевременного выстрела при незапертом. стволе абсолютно исключается.
Спусковая пружина (черт. XVII), разделяясь вверху на три ветви, внизу имеет загиб «г» (черт. XVII) для удержания ее в щели рукоятки.
Короткая ветвь «а» (черт. XVII) спусковой пружины давит на уступ автоматического предохранителя, отжимая нижнюю его часть назад, средняя ветвь «б» (черт. XVII) – на хвост внутреннего предохранителя, заставляя его подниматься вверх и итти вперед, и длинная ветвь «в» (черт. XVII) – на спусковой рычаг, заставляя его прижиматься и заскакивать за предохранительный и боевой взводы курка.
Выбрасывающий механизм
Состоит из выбрасывателя (черт. XIX) и отражателя. (черт. III, «п»).
Выбрасыватель (черт. XIX) помещается в правом продольном канале затворной части кожуха-затвора и удерживается на своем месте задвижкой (черт. XII) ударника, входящей в паз «а» (черт. XII) в задней части выбрасывателя.
В передней части выбрасыватель имеет зацеп «б» (черт. XII), который заскакивает своим зубом за шляпку гильзы или патрона. Специальной пружины выбрасыватель не имеет и пружинит своей тонкой частью.
Отражатель «п» (черт. III) помещается на левой стороне верхней перемычки остова пистолета и отражает стрелянные гильзы и патроны в патронное окно кожуха-затвора. Отражатель вставлен в остов пистолета и удерживается глухой чекой.
Предохранители
В пистолете имеются 4 предохранителя: предохранительный взвод на курке, автоматический, наружный и внутренний.
Предохранительный взвод на курке обеспечивает от случайного выстрела при падении пистолета или срыва пальца со спицы курка в момент постановки его на боевой взвод: если курок в момент падения зацепится за что-нибудь и, будучи отведен несколько назад (но не поставлен на боевой взвод), пойдет под давлением боевой пружины вперед, то спусковой рычаг своим шепталом заскочит за предохранительный взвод курка и не даст ему возможности нанести удар по ударнику, благодаря чему случайный выстрел невозможен.
Автоматический предохранитель (черт. I, «к» и черт. XX) помещается в остове пистолета в задней части рукоятки и, несколько выдаваясь наружу, допускает производство выстрела лишь при плотном охвате рукоятки пистолета.
Происходит это вследствие того, что под давлением короткой, ветви спусковой пружины, упирающейся в уступ же» (черт. XX и рис. 27 и 28), в средней части автоматического предохранителя, предохранитель поворачивается несколько на своей оси, проходящей через отверстие «б» (черт. XX и рис. 47 и 28) и верхней его части, нижней своей частью выступает наружу из задней части рукоятку пистолета; выступ же «в» (черт. XX и рис. 27), имеющийся в средней части предохранителя, упираясь в это время в хомутик спускового крючка, не позволяет нажать последний и спустить курок с боевого взвода (рис. 27).

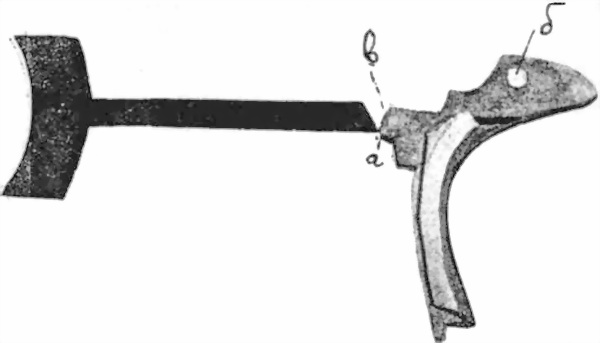

Рис. 27. Положение автоматического предохранителя по отношению спускового крючка до охвата рукой рукоятки пистолета.

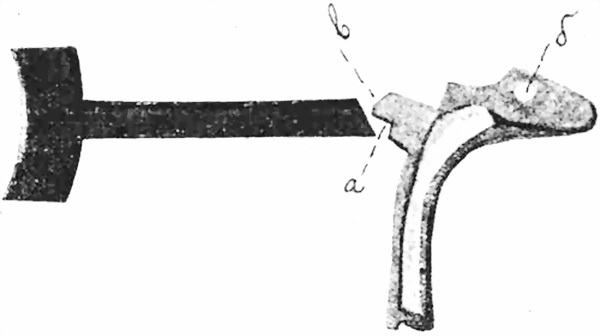

Рис. 28. Положение автоматического предохранителя по отношению спускового крючка во время охвата рукой рукоятки пистолета.
Плотно обхватывая рукоятку пистолета рукой, а следовательно и нажимая на нижнюю часть предохранителя, заставляем последний несколько повернуться на оси и освободить хомутик спускового крючка, т. е. даем возможность двигаться спусковому крючку назад, который при помощи хвоста внутреннего предохранителя выводит шептало спускового рычага из «под боевого взвода курка… (спускает курок) (рис. 28).
Наружный предохранитель (черт. I, «л» и черт. XXI) находится слева снаружи задней части остова пистолета и представляет собою пластинку, поворачивающуюся на приклепанной к ней оси «:а» (черт. XX), проходящей через соответствующие отверстия «д» (черт. III) в остове пистолета и через отверстие «б» (черт. XX) в автоматическом предохранителе.
Наружный предохранитель имеет с внешней стороны надсеченную головку «б» (черт. XXI) для удобного захвата пальцем, с выемкой в передней части для заднего стерженька удерживающей пружины, а с внутренней стороны имеет выступ «с» (черт. XXI).
Для постановки предохранителя необходимо повернуть его за насеченную головку кверху, пока он своим углом не войдет в; соответствующий вырез «ж» (черт. II) кожуха-затвора; внутренний же выступ предохранителя «с» (черт. XXI) в это время упрется в округленную выемку в нижней части курка «з» (черт. X) только тогда, когда курок находится на боевом взводе, препятствуя его. вращению вперед, т. е. не позволяет спустить взведенный курок.
Внутренний предохранитель (черт. XVI) описан уже выше.
Затворная задержка «м» (черт. I) служит для удержания кожуха-затвора в заднем положении после израсходования всех патронов в магазине. Затворная задержка помещается с левой стороны средней части остова пистолета и имеет снаружи насечку для удобного надавливания пальцем, а с внутренней стороны: 1) прикрепленную ось (наглухо), проходящую через отверстие «б» (черт. III) остова пистолета и отверстие «г» (черт. IV) в стержне ствола, и 2) зуб с пазом, который под давлением крючка подавателя в магазине заходит своим пазом за вырез кожуха-затвора «д» (черт. I), останавливая его движение вперед.
Для освобождения кожуха-затвора следует нажать пальцем на насечку затворной задержки вниз.
Удерживающая пружина с двумя стерженьками (черт. XXII) представляет спиральную пружинку с входящими в нее с обоих концов стерженьками, помещающимися (вместе с пружиной) в трубчатом приливе «к» (черт. III) на левой стороне остова пистолета.
Правым, задним стерженьком пружина надавливает на наружный предохранитель, препятствуя ему опуститься, когда он поднят, а левым на затворную задержку, не позволяя ей выпасть из остова пистолета (черт. I).
Задвижка рукоятки (черт. IX) помещается в гнезде сзади рукоятки остова пистолета, входя своими ребрами в имеющиеся в гнезде пазы, и удерживается в остове пистолета специальной чекой с кольцевым вырезом посредине (черт. XXIII); в этот же вырез входит несколько выступающий в отверстие «г» (черт. IX) конический конец нижнего стержня боевой пружины «в» (черт. IX), благодаря чему чека не может сдвинуться с места.
Внутри задвижки имеется гнездо (черт. IX) для боевой пружины с верхним и нижним стержнями, удерживаемыми от выпадения чекой «б» (черт. IX и черт. XXIV), проходящей через стенки задвижки.
Сверху задвижка снабжена рожками «е» (черт. IX), заходящими за нижний выступ «г» (черт. XX) автоматического предохранителя. Внизу задвижки имеется кольцо «ж» (черт. IX) для удобства вынимания и для крепления шнура.
Магазинная защелка (черт. XVIII) служит для удержания магазина в рукоятке остова пистолета. Она вставляется с правой стороны в специальное сквозное отверстие «е» (черт. III) остова пистолета и удерживается от выпадения болтиком при помощи специального выступа, имеющегося на головке болтика и входящего в паз остова пистолета (черт. XVIII). На болтик надета пружинка, упирающаяся одним концом в головку болтика и другим во внутреннюю часть насеченной головки магазинной защелки, благодаря чему зуб, имеющийся на правой части магазинной защелки, входит в прямоугольное отверстие в правой стенке магазина. Левая часть магазинной защелки имеет насеченную головку для удобства утапливания защелки при освобождении магазина.
Магазин (черт. XXV) – на семь патронов, состоит из стальной коробки и помещающихся в ней подавателя и пружины. Боковые стенки магазинной коробки вверху имеют загибы для удержания верхнего патрона и правая стенка имеет вверху спереди вырез для зуба затворной задержки. Внизу магазинной коробки имеется прикрепленное дно, служащее упором для пружины, с кольцом «б» (черт. XXV) для удобного вынимания магазина, а с боков по 5 круглых отверстий «в» (черт. XXV), позволяющих считать патроны в магазине, в правой стенке (спереди) прямоугольный вырез, в который заскакивает зуб магазинной защелки.
Подаватель имеет: сверху (в центре) выступ, служащий для удержания последнего патрона в магазине (когда магазин вынут) от смещения; этот выступ входит в кольцевой паз гильзы, спереди, с левой стороны, отогнутую часть в виде крючка «а» (черт. XXV), который по израсходовании патронов в магазине, нажимая на зуб затворной задержки, поднимает ее кверху.
Боевой патрон (рис. 4) состоит из медной гильзы с капсюлем, пули в железной оболочке и заряда – бездымного нитроглицеринового пороха. (Весовые данные патрона пули и заряда указаны выше).
Применяющиеся в РККА патроны к пистолету Кольт имеются двух образцов: американского изготовления гильза имеет поперечный кольцевой паз и надпись фирмы «Peters», пуля сделана из железной полированной оболочки, налитой сплавом свинца с сюрьмой, и русского изготовления гильза не имеет поперечного кольцевого паза и пуля сделана из железной оболочки, покрытой томпаком (томпак состоит из 90 % красной меди и 10 % цинка), налитой сплавом свинца с сюрьмой.
V. Работа механизма пистолета и взаимодействие частей при работе

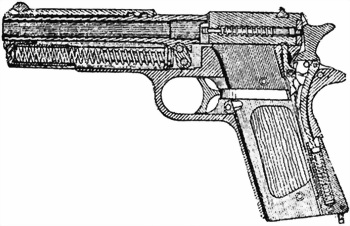

А. При спущенном курке (рис. 29)
Ствол находится в крайнем переднем положении, будучи сцеплен с кожухом-затвором таким образом, что выступы на верхней части ствола входят в пазы кожуха-затвора, а выступы, имеющиеся внутри в средней части кожуха-затвора – в лазы в верхней части ствола (рис. 29 и 31).
Рис. 29.
Переднее положение ствола в остове пистолета ограничивается осью затворной задержки, которая, помещаясь в отверстиях стенок остова пистолета, удерживает ствол при помощи соединительной сережки (см. рис. 30).
Геометрическая ось канала ствола несколько наклонена вниз, и казенная часть ствола занимает верхнее положение.
Кожух-затвор под действием возвратной пружины, которая передним концом при помощи переднего стержня упирается в муфту, а другим при помощи заднего стержня в полукольцевой уступ остова пистолета, прижимается к выступу «а» (рис. 30) ствола и заставляет заднюю часть ствола подняться и войти в сцепление с кожухом-затвором. Возвратная пружина находится в наименьшем сжатии.
Ударник находится в переднем положении, причем боек его не выступает за переднюю плоскость затвора (курок давит на ударник сзади).
Затворная задержка при вставленном пустом магазине под действием пружины подавателя прижата своим зубом к нижней плоскости левой стенки кожуха-затвора и стремится заскочить вырез на левой стенке кожуха-затвора при отодвигании его назад.
Рис. 30.
При магазине, наполненном патронами, выступ затворной задержки отведен книзу.
Курок находится в переднем своем положении под действием боевой пружины, которая своим верхним стержнем упирается з рычаг курка.
Боевая пружина находится в наименьшем сжатом состоянии.
Спусковой рычаг под действием длинной ветви спусковой пружины прижимается шепталом к передней поверхности курка.
Внутренний предохранитель своей головкой входит в углубление с нижней части кожуха-затвора «а» (рис. 31) и находится в верхнем положении, благодаря чему уширенная часть хвоста предохранителя заскочила за нижние выступы спускового рычага. Средняя ветвь спусковой пружины давит на хвост внутреннего предохранителя, заставляя его подниматься вверх и прижиматься вперед к задней части хомутика спускового крючка (рис. 32).
Рис. 31.
Спусковой крючок под действием нажима хвоста внутреннего предохранителя на хомутик находится в переднем положении.
Автоматический предохранитель, под давлением задней, короткой ветви спусковой пружины, упирается своим средним выступом в хомутик спускового крючка и не дает ему возможности при нажатии отойти назад (если рукоятка пистолета не охвачена рукой) (рис. 27).

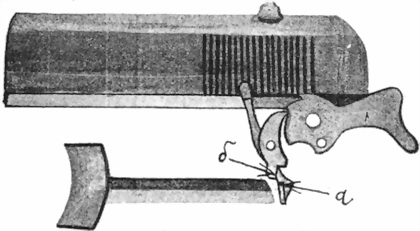

Рис. 32. Положение внутреннего предохранителя и спускового рычага до выстрела.
Б. При постановке курка на боевой взвод
При постановке курка на боевой взвод курок отводится за. спицу назад пальцем руки, поворачиваясь вокруг своей оси до момента второго щелчка. Курок сжимает при помощи рычага, упирающегося в верхний стержень, боевую пружину в крайнее нижнее положение.
Шептало спускового рычага, скользя по передней поверхности нижней части курка, под действием длинной ветви спусковой пружины заскакивает сначала за предохранительный, а потом и за боевой взводы курка. Курок удерживается шепталом спускового рычага на боевом взводе и находится а заднем положении (рис. 32).
Когда курок находится на боевом взводе, для безопасности от нечаянного выстрела необходимо поставить (включить) наружный предохранитель, подняв его кверху, при этом передний угол его входит в задний вырез с левой стороны кожуха-затвора и препятствует движению кожуха-затвора назад, а внутренний выступ в средней части предохранителя одновременно заходит в округленную выемку в нижней части курка и не дает ему возможности почти вперед, когда при нажиме на спусковой крючок шептало спускового рычага освободит боевой взвод курка.
Прочие части пистолета занимают то же положение, что и при спущенном курке.
В. При спуске курка (при выстреле)
Снять курок с наружного предохранителя, отводя его за насеченную головку вниз. Предохранитель освободит кожух-затвор и курок.
Плотно обхватив рукоятку пистолета правой рукой, а следовательно и нажимая на нижнюю часть автоматического предохранителя, заставляем последний несколько повернуться на своей оси, благодаря чему средний выступ предохранителя поднимется: и даст спусковому крючку возможность двигаться назад (рис. 28).
При нажатии на спусковой крючок и отодвигании его назад хомутик спускового крючка надавит на уширенную часть хвоста внутреннего 'предохранителя, который в свою очередь передает давление нижним выстрелом спускового рычага, заставив последний повернуться на своей оси, благодаря чему шептало спускового рычага выйдет из-под боевого взвода курка и освободит курок (рис. 32).
Курок под действием боевой пружины и рычага стремительно двигается вперед и наносит удар по ударнику.
Ударник (имея длину, одинаковую с затвором и толщиной задвижки ударника) двигается вперед и своим бойком по инерции ударяет по капсюлю патрона и производит выстрел.
Положение прочих частей пистолета в момент удара бойка па капсюлю патрона остается без изменения.
Г. После выстрела
После выстрела пороховые газы стремятся отодвинуть кожух-затвор назад. Благодаря кольцевым выступам и пазам, имеющимся на верхней наружной части ствола и во внутренней части кожуха-затвора, при помощи которых затвор сцеплен со стволом в момент выстрела, ствол и затвор начинают вместе двигаться назад на расстояние 5 мм, при этом ствол, отходя назад, опускается казенной частью вниз, так как соединительная сережка, при помощи которой он связан с остовом пистолета, получает вращение. вокруг оси затворной задержки вниз назад и увлекает в том же направлении и ствол пуля в этот момент еще не покинула канала ствола).
При опускании казенной части ствола вниз верхние выступы ствола выходят из пазов кожуха-затвора и освобождают кожух-затвор в тот момент, когда пуля уже вылетит из канала ствола. Геометрическая ось канала ствола в момент вылета пули будет иметь горизонтальное положение.
После того, как произойдет расщепление кожуха-затвора со стволом, кожух-затвор по инерции продолжает уже один двигаться назад, извлекая выбрасывателем стрелянную гильзу из патронника.
Движение ствола назад ограничивается упором его нижней' части в верхний жолоб остова пистолета.
Кожух-затвор, отходя назад, сжимает возвратную пружину..
Внутренний предохранитель, находящийся своей головкой в углублении с нижней части кожуха-затвора (рис. 32) и 31, «а»), при движении последнего назад утапливается, причем нижняя, уширенная, часть хвоста внутреннего предохранителя «а» (рис. 33) соскакивает с нижних выступов спускового рычага и освобождает последний «б» (рис. 33). Освобожденный спусковой рычаг прижимается под действием длинной ветви спусковой пружины к передней поверхности нижней части курка и заскакивает своим шепталом за боевой взвод курка.

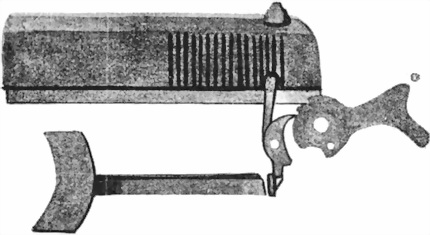

Рис. 33. Положение внутреннего предохранителя и спускового рычага в момент отхода кожуха-затвора назад после выстрела.
Курок отводится нижней частью кожуха-затвора назад; вращаясь около оси, он при помощи рычага утапливает верхний стержень боевой пружины и сжимает боевую пружину. Курок при отходе назад останавливается и удерживается на боевом взводе, когда шептало спускового рычага заскочит за него.
Ударник при отходе кожуха-затвора назад освобождается от нажима курка на заднюю его часть и под действием пружины ударника возвращается в заднее положение, причем задняя часть ударника несколько выступает из задвижки, а боек прячется за передний обрез чашечки затвора.
При движении кожуха-затвора назад извлеченная из патронника гильза удерживается выбрасывателем у переднего обреза затворной части кожуха-затвора до момента встречи дна гильзы с отражателем, укрепленным с левой стороны задней части остова пистолета, после чего гильза выбрасывается в окно кожуха-затвора вправо вперед вверх.
Одновременно с выбрасыванием гильзы очередной патрон под действием пружины подавателя посредством подавателя и нижележащих патронов поднимается вверх и, упираясь в загибы стенок коробки магазина, останавливается, становясь своей шляпкой на пути обратного движения кожуха-затвора.
Движение кожуха-затвора назад ограничивается упором заднего обреза цилиндрического прилива снизу передней части кожуха-затвора в головку заднего стержня возвратной пружины, упирающегося в полукруглый уступ в остове пистолета.
После этого кожух-затвор под действием разжимающейся возвратной пружины начинает возвращаться вперед, посылая очередной патрон из магазина в патронник.
Следующий патрон при этом слегка приподнимается, причем движение его вверх ограничивается упором в нижнюю часть затвора.
Как только кожух-затвор упрется своим венчиком в задний выступ ствола «а» (рис. 30), ствол также начнет двигаться вперед, поднимаясь вверх задней частью, вращаясь на соединительной сережке, при этом выступы в верхней части ствола войдут в соответствующие пазы кожуха-затвора, и последний получит со стволом сцепление.
При прекращении нажатия пальцем на спусковой крючок, последний под действием уширенной части хвоста внутреннего предохранителя, на который давит среднее перо спусковой пружины, возвратится в исходное положение, внутренний предохранитель под действием этого же пера спусковой пружины поднимется уширенная часть хвоста внутреннего предохранителя заскочит впереди нижних выступов спускового рычага и будет упираться в них (рис. 32 и 33). Головка же внутреннего предохранителя поместится в углубление с нижней части кожуха-затвора (рис. 31, «а»).
После этого все части займут такое же положение, как и до производства выстрела, с курком, поставленным на боевой взвод.
Если бы спусковой крючок был отпущен до момента полного закрытия затвора и снова нажат, то курок все равно не мог бы спуститься с боевого взвода, так как внутренний предохранитель, будучи утоплен нижней частью кожуха-затвора, не дает возможности уширенной частью хвоста упереться в нижние выступы спускового рычага (рис.,№ 33).
Эта возможность появится лишь тогда, когда внутренний предохранитель сможет подняться кверху, т. е. когда кожух-затвор будет окончательно в крайнем переднем положении и сцеплен со стволом, только тогда внутренний предохранитель имеет возможность подняться, поместив свою головку в углубление с нижней части кожуха-затвора, так как это углубление точно будет приходиться против головки внутреннего предохранителя.
При производстве следующих выстрелов действие механизмов будет совершенно аналогично описанному выше.
После последнего выстрела, т. е. при израсходовании всех патронов в магазине, при отходе кожуха-затвора назад и выбрасывании гильзы, крючок подавателя, надавливая на зуб затворной задержки, поднимает его, при этом зуб своим пазом заскочит в соответствующий (большой) вырез в левой стенке кожуха-затвора, и кожух-затвор останется в заднем положении.
При надавливании на насечку затворной задержки сверху вниз: зуб с пазом выходит из выреза кожуха-затвора и последний под давлением возвратной пружины идет вперед.
