I. Общие сведения о пистолете
А. Назначение и принцип устройства пистолета
Американский пистолет Кольта, калибр 11,43 мм, состоит на вооружении американской армии, являясь образцом 1913 г., и временно на вооружении ВВС РККА. В СССР пистолеты Кольта поступили из Америки к концу империалистической войны и в большом количестве во время гражданской войны как трофейное имущество. Пистолет Кольт является чрезвычайно сильным, вполне современным, личным автоматическим оружием для нападения и самообороны на различных дистанциях, – до 100 м. Принятый в настоящее время на вооружении РККА пистолет отечественного производства «Т. Т.» является дальнейшим усовершенствованием пистолета Кольт, и человеку, знающему хорошо пистолет Кольт, чрезвычайно легко усвоить пистолет «Т. Т.».
По принципу устройства пистолет относится к типу автоматических самоперезаряжающихся пистолетов с подвижным назад (качающимся) стволом, с сцепленным с ним, в момент производства выстрела, затвором. Ударный механизм пистолета куркового типа, с наружным курком и отдельным ударником, что обеспечивает безотказную работу пистолета при низкой температуре. Пистолет имеет 4 предохранителя: автоматический – в рукоятке, наружный – с левой стороны пистолета, внутренний и предохранительный взвод на курке, обеспечивающий от выстрела при падении и срыва пальца со спицы курка в момент постановки его на боевой взвод. Магазин с патронами расположен в рукоятке и вмещает 7 патронов. Прицельные приспособления (мушка и целик) устанавливаются на совмещении средней точки попадания с точкой прицеливания при стрельбе на дистанцию 50 м.
Б. Основные данные пистолета и патрона
1. Калибр пистолета 11,43 мм или 4,5 линии.
2. Вес пистолета с магазином без патронов 1090 г, вес заряженного 1226 г.
3. Длина пистолета 216 мм.
4. Высота пистолета 143 мм. Толщина пистолета 33 мм.
5. Длина ствола 126 мм.
6. Число нарезов 6.
7. Усилие при нажатии на спусковой крючок в среднем 3200 г.
8. Число патронов в магазине 7.
9. Вес патрона (американского изготовления) 21,2 г.
10. Вес пули 14,9 г.
11. Вес порохового заряда 0,3 г.
В. Баллистические данные
1. Начальная скорость пули Y0 (в среднем) – 250 мм/сек.
2. Дульная энергия 46 кг/м.
3. Пробивное действие:
на 25 м 100 % пуль пробивает 3-дюйм. сосновые доски
на 25 м 50 % пуль пробивает 4-дюйм. сосновые доски
на 50 м 100 % пуль пробивает 2-дюйм. сосновые доски
на 50 м 50 % пуль пробивает 4-дюйм. сосновые доски
на 100 м 100 % пуль пробивает 2-дюйм. сосновые доски
на 100 м 50 % пуль пробивает 4-дюйм. сосновые доски
4. Кучность боя, радиус рассеивания.
Лучший стрелок:
на 25 м с руки – 5,7 см
на 50 м с руки – 14,5 см
на 100 м с упора – 12,4 см
Средний стрелок:
на 25 м с руки – 9,1 см
на 50 м с руки – 16,6 см
на 100 м с упора – 15,1 см.
II. Обращение с пистолетом
А. Заряжание пистолета
Для заряжания пистолета нужно взять его в левую руку, нажать большим пальцем левой руки на магазинную защелку с левой стороны пистолета и правой рукой, взяв за ушко магазина, вынуть магазин (рис. 1).
Затем, взяв магазин в левую руку открытым концом кверху и плоской задней стенкой к ладони, начинают вставлять патроны, для чего берут патроны за пулю, надавливают патроном на подаватель магазина настолько, чтобы патрон мог попасть под загибы боковых стенок магазинной коробки, и затем продвигают его под загибы до отказа. При вставке следующего патрона приходится надавливать уже не на подаватель, а на патрон. Таким образом поступают до тех пор, пока не будут вставлены все семь или меньшее, желаемое число патронов.
По находящимся по бокам магазина пяти круглым отверстиям можно сосчитать число находящихся в магазине патронов. Наполненный патронами магазин вставляется снизу в полость рукоятки пистолета открытым концом вверх таким образом, чтобы округленная стенка магазина была обращена вперед. Магазин вдвигается до отказа, и магазинная защелка, заскакивая в прямоугольный вырез в стенке магазина, удерживает его от выпадения.

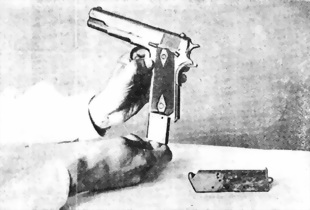

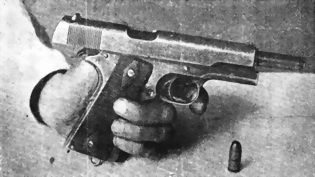

Рис. 1.
Для помещения очередного патрона в канал ствола надо взвести курок, оттянуть кожух-затвор назад до отказа и затем отпустить его обратно (предварительное взведение курка облегчает оттягивание кожуха, хотя можно при значительном усилии оттянуть назад кожух-затвор не взводя курка).
При возвращении кожуха-затвора в переднее положение верхний патрон из магазина досылается в патронник. После этого пистолет готов для выстрела, который и может быть произведен нажатием на спусковой крючок.
Если не требуется стрелять немедленно, то необходимо поставить пистолет на наружный предохранитель (находящийся с левой стороны пистолета), подняв его кверху (рис. 2), или осторожно опустить курок, для чего, держа пистолет за рукоятку плотно в обхват левой рукой, стволом от себя и вверх, придерживая большим пальцем правой руки за спицу курка, нажать на спусковой крючок.
Необходимо при этом следить за плотным обхватом левой рукой рукоятки, т. е. чтобы был прижат автоматический предохранитель, иначе спустить курок нельзя.
Если хотят иметь в пистолете вместо 7 патронов 8, следует после введения в ствол первого патрона из магазина вынуть последний и, вставив в него еще один патрон, вновь вдвинуть магазин в рукоятку.
Рис. 2.
Таким образом в стволе будет находиться один патрон, в магазине 7, всего 8 патронов.
Б. Стрельба
Для стрельбы пистолет берут в правую руку, причем следует обращать внимание на правильность его держания, т. е. на плотный охват рукою всей рукоятки, чтобы ладонь нажимала на автоматический предохранитель.
Если курок был спущен, то надо взвести его. Если был поднят наружный предохранитель, то необходимо опустить его книзу. Наводка производится пользуясь мушкою и отпусканием спускового крючка; остальные же действия (выбрасывание стрелянной гильзы, ввод в ствол нового патрона) будут производиться автоматически (рис. 3).

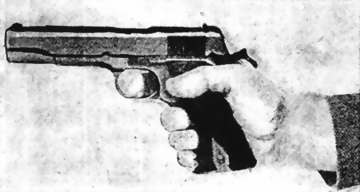

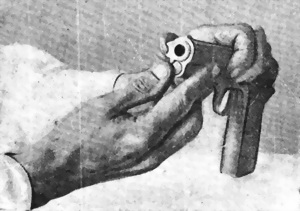

Рис. 3.
При стрельбе необходимо помнить, что после каждого выстрела курок находится на боевом взводе и в стволе имеется патрон, т. е. пистолет готов к выстрелу (опасен), и если стрельба временно прекращается, то пистолет немедленно ставится на наружный предохранитель.
Рис. 4.
По израсходовании всех патронов, подаватель магазина упирается своим коленчатым выступом в затворную задержку, поднимая ее; последняя в свою очередь заскакивает своим зубом за большой вырез с левой стороны кожуха-затвора и удерживает кожух-затвор в заднем положении (рис. 4).
Для того чтобы продолжать стрельбу, нужно вынуть пустой магазин, вставить новый, наполненный патронами (кожух-затвор будет находиться в заднем положении), оттянуть назад кожух-затвор и отпустить. Кожух-затвор при оттягивании освободится от нажима затворной задержки (подаватель магазина уже не будет поднимать вверх затворную задержку), пойдет вперед и подаст очередной патрон в ствол. Пистолет снова готов к стрельбе.
При наличии большего количества наполненных патронами запасных магазинов и достаточной расторопности стрелка из пистолета можно выпустить 5 обойм в 1 минуту или сделать 35 прицельных выстрелов.
В. Разрядка пистолета
Для разрядки пистолета прежде всего надо вынуть магазин (рис. 1), затем осторожно взвести курок (не обязательно, так как это делается для облегчения оттягивания кожуха-затвора), держа пистолет стволом вверх, и от себя резким движением отвести кожух-затвор левой рукой назад, вследствие чего патрон экстрактируется (выбрасывается). В спусковой скобе не следует оставлять. пальца, во избежание случайного нажатия на спусковой крючок и нечаянного выстрела.
Через патронное окно в кожухе осмотреть патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор и спустить курок.
Вынуть патроны из магазина и вставить его обратно в рукоятку.
Рекомендуется во избежание несчастных случаев всегда, как правило, держать пистолет в руках таким образом, чтобы ствол был направлен в сторону и вверх.
III. Разборка и сборка пистолета
Общие указания
Разборка и сборка пистолета может производиться двояко: неполная, когда необходимо лишь вычистить и смазать пистолет после стрельбы или для предохранения от ржавчины, и полная, – когда пистолет особо сильно загрязнился, попал под дождь, заржавели его детали или требуется заменить или исправить какую-либо внутреннюю деталь.
Отдельные детали, посаженные с натягом или раскерненные, подлежат разборке лишь в мастерской, что весьма часто встречается, так как все имеющиеся на вооружении в РККА пистолеты Кольта находились уже в употреблении и ремонтировались.
Для разборки требуются: револьверная отвертка, тонкая (один конец) выколотка с легким деревянным молотком и перочинный нож.
А. Неполная разборка
Ведется в следующем порядке.
1. Вынуть магазин. Нажать на насечку магазинной защелки, при этом зуб ее выйдет из выреза в передней стенке магазина, после чего вынуть последний (рис. 1).
Взвести курок, отвести кожух-затвор назад, осмотреть через патронное окно в кожухе патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор.
2. Вынуть передний стержень возвратной пружины и возвратную пружину. Нажать на насечку переднего стержня возвратной пружины, утопить его заподлицо с передним обрезом кожуха-затвора, в то же время повернуть муфту влево до отказа (рис. 5). Вслед затем, придерживая передний стержень возвратной пружины, плавно отпустить его вперед. Отделить передний стержень и вынуть возвратную пружину, потянув ее из гнезда (рис. 6).

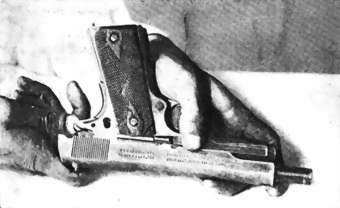

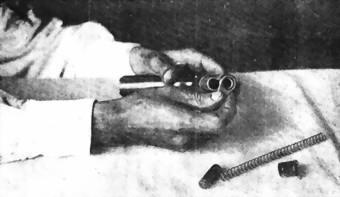

Рис. 5.
3. Вынуть муфту. Повернуть ее направо, несколько приподнимая кверху, вследствие чего выступ ее выйдет из поперечного паза кожуха; затем вынуть муфту вверх (рис. 7).
4. Вынуть наружный предохранитель. Поставить наружный предохранитель так, чтобы он заскочил в вырез кожуха. Тонкой отверткой или концом ножа утопить правый стерженек удерживающей пружины, входящий в овальный вырез переднего конца наружного предохранителя, другой рукой взять наружный предохранитель за насеченную головку и вытащить предохранитель кверху (считая пистолет лежащим на столе), качая его немного в стороны (рис. 8).

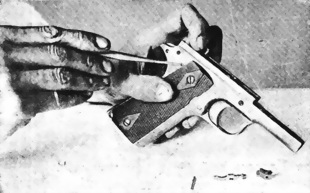

Рис. 6.
Примечание. Наружный предохранитель при неполной разборке отделяется исключительно для того, чтобы ослабить нажим левого стерженька удерживающей пружины в овальный вырез насеченной части затворной задержки.
5. Вынуть затворную задержку. Держа пистолет в левой руке, правой оттянуть кожух-затвор назад, пока средний (малый) вырез его, находящийся на левой стороне, придется против зуба затворной задержки (рис. 9). После чего концом тонкой отвертки или концом ножа утопить левый стерженек удерживающей пружины и, нажимая пальцем на выступающий с противоположной стороны пистолета конец оси затворной задержки, вынуть затворную задержку из гнезда, потянуть ее к себе (рис. 10).
Рис. 7.
Рис. 8.
Рис. 9.
Рис. 10.

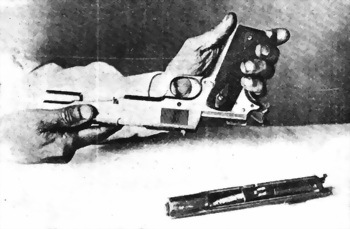

6. Снять кожух-затвор со стволом и задним стержнем возвратной пружины с остова пистолета. Поставить пистолет кожухом-затвором вниз и, держа пистолет в левой руке, правой рукой подать кожух-затвор вперед и снять его вместе со стволом и задним стержнем возвратной пружины (рис. 11).

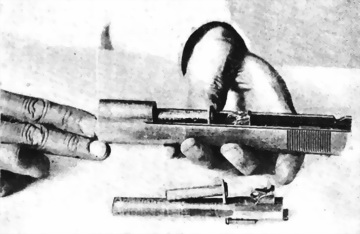

Рис. 11.
7. Вынуть задний стержень возвратной пружины из кожуха-затвора (рис. 12).
8. Вынуть ствол из кожуха-затвора (рис. 12). Откинув соединительную сережку вперед, вынуть ствол из кожуха.
9. Плавно спустить курок. Взяв остов пистолета в руку, придерживая большим пальцем курок, указательным пальцем нажать на спусковой крючок (плотно ладонью охватив рукоять пистолета) и плавно спустить курок (рис. 13).
Неполная разборка пистолета на этом заканчивается.
Б. Полная разборка пистолета
Полная разборка является продолжением неполной разборки пистолета.
Закончив половинную разборку, продолжают полную разборку пистолета в следующем порядке:

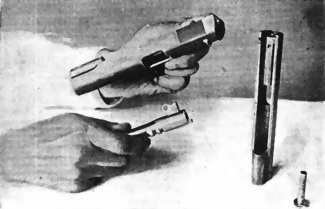

10. Вынуть ударник. Уперев кожух-затвор дульной частью в стол, нажать выколоткой на выступающую головку ударника и, утопив ее той же выколоткой, сдвинуть задвижку ударника вниз (по отношению кожуха-затвора), прикрывая пальцем ударник, так как последний под действием своей возвратной пружины может выпрыгнуть, затем вынуть ударник и снять с него возвратную пружину ударника (рис. 14).
Рис. 12.
Рис. 13.

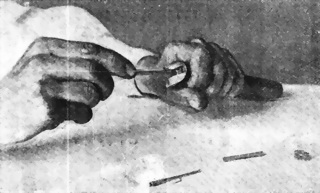

11. Вынуть выбрасыватель. Пальцем левой руки надавить на зацеп выбрасывателя с нижней стороны кожуха-затвора, прижимая его к стенке кожуха, в то же время концом отвертки или выколоткой, вставленной в паз выбрасывателя (в задней части кожуха-затвора), выдвинуть его наружу из гнезда (рис. 15).

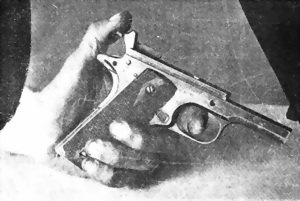

Рис. 14.
12. Вынуть удерживающую пружину с правым и левым стерженьками из специального кожуха-прилива, находящегося с левой стороны остова пистолета. Положив остов пистолета горизонтально, левой стороной кверху, нажать пальцем или выколоткой на левый (передний) стержень пружины, пальцами же другой руки выдвинуть за правый (задний) стержень пружину и стержни из трубки.
13. Вынуть задвижку с боевой пружиной и автоматический предохранитель рукоятки остова пистолета. Положив остов пистолета на стол, правой стороной кверху, выбить чеку задвижки при помощи выколотки легкими ударами деревянного молотка (рис. 16), затем за кольцо выдвинуть задвижку вниз.
Автоматический предохранитель, ничем более не удерживаемый, также освобождается (рис. 17).

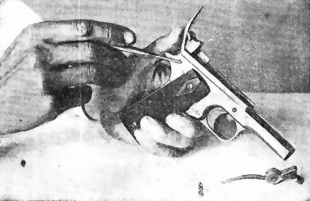

14. Вынуть курок. Поднять кверху рычаг курка и вытолкнуть выколоткой, с правой стороны остова пистолета, ось курка, Отделить курок вместе с рычагом. Отделить рычаг от курка, вытолкнув выколоткой соединяющую их ось (необязательно) (рис. 18).

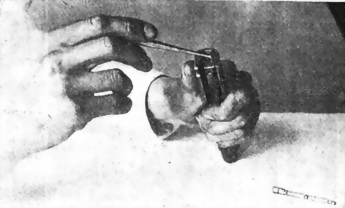

Рис. 15.
15. Вынуть спусковую пружину, потянув за короткую ее ветвь (рис. 19).
16. Вынуть спусковой рычаг с внутренним предохранителем. Вытолкнуть выколоткой с правой стороны остова пистолета ось спускового рычага (рис. 20).

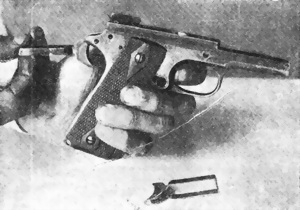

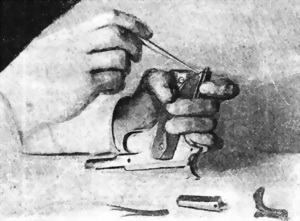

Рис. 16.
Рис. 17.
Рис. 18.
Рис. 19.
Рис. 20.
Надавив на головку внутреннего предохранителя, выступающую в верхней части остова пистолета, вынуть его вместе со спусковым рычагом. Отделить внутренний предохранитель от спускового рычага.
17. Вынуть магазинную защелку. Нажать пальцем на насечку головки защелки, с левой стороны остова пистолета, утопить ее заподлицо с левой стороной плоскости остова; затем, удерживая защелку в указанном положении, тонкой отверткой, вставленной справа в прорезь головки болтика защелки, повернуть этот болтик (по направлению, обратному часовой стрелке) до отказа, после чего вся защелка свободно выталкивается из своего гнезда слева направо. Отделить из защелки болтик и пружинку (рис. 21).
Рис. 21.

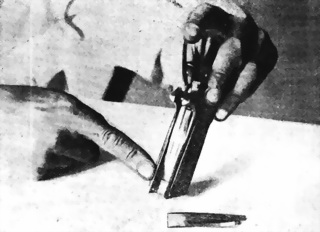

18. Вынуть спусковой крючок. Нажать указательным пальцем на спусковой крючок до отказа и, зацепив его выколоткой за хомутик с задней части остова пистолета, вынуть (рис. 22).

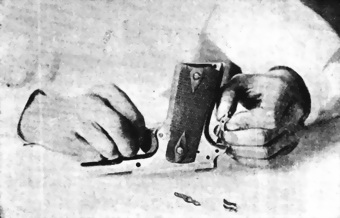

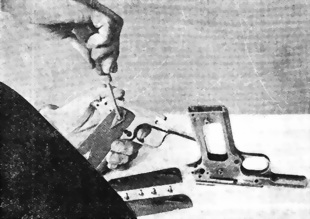

19. Снять боковые деревянные щеки рукоятки. Отвинтить отверткой 4 винта, удерживающие щеки (по 2 винта каждой стороны) и снять их с остова пистолета (рис. 23).

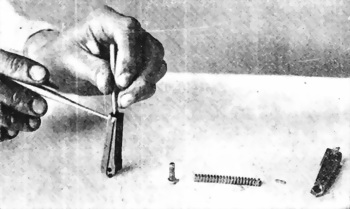

20. Вынуть из задвижки боевую пружину с верхним и нижним стержнем. Поставить задвижку отвесно (лучше закрепить ее в тиски); с силой нажав выколоткой на верхний стержень, несколько утопив его внутрь задвижки, и другой (тонкой) выколоткой выбить с задней стенки задвижку, удерживающую верхний стержень. Вынуть верхний стержень, боевую пружину и нижний стержень (рис. 24).
Примечание. Ввиду больших усилий, требующихся для этой операции, вынимать боевую пружину без надобности не рекомендуется, эту работу нужно производить в мастерской.

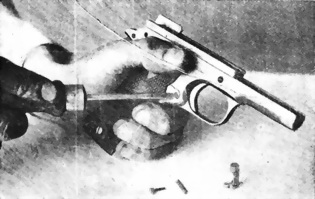

Рис. 22.
Рис. 23.
В. Сборка пистолета после полной разборки
Ведется в следующем порядке:
1. Вставить в задвижку боевую пружину с нижним и верхним стержнем и закрепить верхний стержень чекой, предварительно утолив его.
Примечание. Если задвижка разбиралась (рис. 24).
2. Поставить на место боковые деревянные щеки рукоятки и завинтить удерживающие их винты (рис. 23).
3. Вставить спусковой крючок, поместив его в соответствующую щель и пазы в остове пистолета (рис. 22).
Рис. 24.
4. Вставить магазинную защелку, для чего вложить соответствующим образом магазинную защелку в гнездо с правой стороны остова пистолета, вставить в гнездо защелки пружинку и болтик, затем, утопив несколькими пальцами левой руки, насеченную головку защелки, в то же время, держа отвертку в правой руке, повернуть отверткой болтик защелки (по направлению часовой стрелки) до отказа (рис. 21).
5. Вставить внутренний предохранитель, для чего, держа пистолет рукояткой кверху, вставить внутренний предохранитель головкой в отверстие в верхней стенке остова пистолета, наблюдая, чтоб плоская часть хвоста предохранителя была обращена вперед, т. е. прилегала к перемычке спускового крючка. (На рис. 25 предохранитель показан вместе со спусковым рычагом).
6. Вставить спусковой рычаг с осью, для чего вложить на свое место спусковой рычаг выпуклой частью вперед, шепталом верхней стенке остова пистолета и закрепить осью спусковой рычаг и, внутренний предохранитель (внутренний предохранитель будет находиться в середине спускового рычага). Ось вставляется с левой стороны остова пистолета (рис. 25 и 20 – гнездо оси).
7. Вставить спусковую пружину, наблюдая, чтобы нижний загиб вошел в щель задней стенки рукоятки остова пистолета (рис. 19).
8. Вставить курок. Соединить курок с рычагом (если он был раз'единен), обращая внимание, чтобы выпуклая сторона рычага была направлена вперед. Вложить после этого курок в положение после спуска и вставить его ось с левой стороны остова пистолета (см. рис. 18). Опустить книзу рычаг курка.
Рис. 25.
9. Вложить автоматический предохранитель и вдвинуть задвижку с боевой пружиной в заднюю часть рукоятки остова пистолета, для чего после установки на место автоматического предохранителя следует, придерживая его пальцами левой руки, правой выдвигать задвижку в остов пистолета, наблюдая за тем, чтобы конец рычага курка уперся в головку верхнего стержня боевой пружины. Курок обязательно должен быть в спущенном положении, иначе задвижка не станет на место; после этого, нажимая на кольцо задвижки, закрепить ее чекой, забив ее легкими ударами деревянного молотка в соответствующее гнездо с правой стороны остова пистолета таким образом, чтобы конец чеки с полукруглой выемкой находился с правой стороны остова пистолета (рис. 17 и 16).
10. Вставить удерживающую пружину с правым и левым стерженьками в кожух-прилив, находящийся с левой стороны остова пистолета, направляя ее коротким стерженьком вперед.
11. Вложить выбрасыватель в его гнездо в кожухе-затворе, зацепом вперед, таким образом, чтобы задняя часть выбрасывателя была заподлицо с задней частью кожуха-затвора (рис. 15).
12. Надеть возвратную пружину ударника на ударник, вложить его в кожух-затвор (в продольное гнездо) и вставить задвижку ударника в поперечный паз кожуха-затвора, для чего, нажав выколоткой на ударник, утопить его в гнезда и вдвинуть задвижку плоской частью к кожуху-затвору (рис. 14).
Г. Далее продолжается сборка пистолета после неполной разборки
13. Взвести курок (рис. 13).
14. Вложить ствол в кожух-затвор, для чего, держа кожух открытой частью кверху, вложить спереди в него ствол, откинув предварительно соединительную сережку вперед. Ствол следует вложить так, чтобы поперечные выступы его вошли в соответствующие пазы кожуха-затвора (рис. 26).
Рис. 26.
15. Вложить в кожух-затвор задний стержень возвратной пружины таким образом, чтобы он своей головкой упирался в начало утолщенной части ствола и чтобы полукруглый вырез головки прилегал к стволу (рис. 26).
16. Соединить кожух-затвор с находящимся в нем стволом и задним стержнем возвратной пружины с остовом пистолета, надвинув его пазами на соответствующие выступы остова пистолета (рис. 11).
17. Вставить затворную задержку в пистолет, для чего надо отвести кожух-затвор назад так, чтобы средний (малый) вырез его с левой стороны пришелся над вырезом в остове пистолета, для зуба затворной задержки, после чего, утопив передний стерженек удерживающей пружины, вставить затворную задержку таким образом, чтобы ось затворной задержки прошла через отверстия в остове пистолета и отверстие в соединительной сережке ствола, затем передвинуть кожух-затвор вперед до отказа (рис. 10 и 9).
18. Вставить наружный предохранитель. Положив пистолет на стол, левой стороной кверху, вставить ось предохранителя, наблюдая, чтобы она прошла сквозь отверстие в автоматическом предохранителе. Затем, утопив задний стерженек удерживающей пружины, дослать наружный предохранитель на место так, чтобы он плотно прилег к стенке остова пистолета, а верхний угол его вошел в вырез кожуха-затвора (рис. 8). При досылании предохранителя на место его следует слегка покачивать.
19. Вставить муфту, для чего, держа пистолет левой рукой за кожух стволом кверху, правой рукой вложить муфту (рис. 7), после чего повернуть ее направо до отказа, чтобы выступ ее вошел в поперечный паз кожуха-затвора (рис. 5).
20. Вставить возвратную пружину в передний стержень возвратной пружины в свое гнездо так, чтобы пружина наделась на задний стержень возвратной пружины, и затем, нажимая на насеченную головку переднего стержня пружины, совершенно утопить его в гнезде, после чего другой рукой повернуть муфту так, чтобы имеющийся внизу ее полукруглый вырез расположился против головки переднего стержня, и опустить передний стержень (рис. 6 и 5).
21. Опустить наружный предохранитель (рис. 2), после чего отводом кожуха назад проверить правильность сборки.
22. Спустить курок, нажав на спусковой крючок, плотно охватив рукоятку ладонью руки (рис. 3).
23. Вставить магазин в рукоятку пистолета (рис. 1).
Пистолет собран.
