Медленные нейтроны. Цепной процесс может возникнуть и в природном уране, но на медленных нейтронах.

Что же такое медленные нейтроны?

Молекулы различных газов находятся в непрерывном хаотическом движении. Скорость этого движения зависит от температуры. Но даже при нормальной температуре она довольно велика. Например, молекулы кислорода или азота, из которых состоит воздух, двигаются хаотически в различных направлениях со скоростями порядка 500–600 метров в секунду. Такие скорости называются тепловыми скоростями, а нейтроны, обладающие такими скоростями, – тепловыми, или медленными, нейтронами. Медленные нейтроны легко захватываются ядрами урана²³⁵ и с колоссальной активностью производят их деление.

Очень существенным является также то, что эти тепловые нейтроны относительно слабо поглощаются ядрами урана²³⁸. Поэтому на медленных нейтронах цепной процесс может идти и в природном уране. Замедляются нейтроны довольно просто, примерно так же, как бильярдные шары, ударяющиеся друг о друга. Если движущийся шар ударится о неподвижный, то он всегда теряет часть своей энергии. Иногда при так называемом лобовом ударе движущийся шар потеряет всю свою энергию. Он остановится, а пойдет вперед шар, бывший ранее неподвижным. Но большей частью при косом ударе оба шара будут двигаться с меньшей скоростью. Законы механики говорят нам, что наибольшая потеря энергии будет при столкновении с шаром равной массы. В среднем в каждом таком столкновении шар будет терять половину своей энергии.

Так же как и бильярдные шары, замедляются и нейтроны при столкновении с легкими ядрами. После ряда столкновений нейтроны растрачивают свою энергию, и их скорость становится тепловой, соответствующей скорости молекул замедлителя, то есть вещества, замедляющего нейтроны. В качестве замедлителя можно взять, например, простую воду, содержащую легкие ядра водорода, масса которых примерно равна массе нейтрона. Однако эти ядра не только замедляют движение нейтрона, но и легко их поглощают. А это невыгодно. Поэтому в большинстве случаев в качестве замедлителя используется не простая, а тяжелая вода, в которой легкий водород заменен тяжелым изотопом – дейтерием, слабо поглощающим нейтроны. Хорошим замедлителем является также графит (модификация углерода). Замедление нейтронов в графите идет медленнее, чем в тяжелой воде. Ядра углерода тяжелее ядер дейтерия, и нейтрон при столкновении теряет меньшую часть своей скорости. Но ядра углерода, так же как и ядра дейтерия, почти не поглощают нейтронов.

ГЛАВА 3.

ФИЗИЧЕСКИЕ ПРОЦЕССЫ В ЯДЕРНЫХ РЕАКТОРАХ

Гетерогенные реакторы. В однородной (гомогенной) смеси природного урана с замедлителем не всегда можно осуществить цепной процесс.

Нейтроны теряют свою скорость в замедлителе постепенно и обычно в результате большого числа столкновений становятся тепловыми. Когда слабо замедлившийся нейтрон встретит на своем пути ядро урана²³⁸, то произойдет его поглощение.

Как же уменьшить захват нейтронов ядрами урана²³⁸?

Если применять в качестве замедлителя графит, то никаким увеличением количества урана и размеров реактора не удастся довести коэффициент размножения до единицы. Следовательно, надо удалить ядра урана²³⁸ из зоны, где происходит замедление нейтронов. Поэтому ядерные реакторы, использующие природный уран и графит, изготовляются в виде гетерогенной (неоднородной) смеси урана и замедлителя. В этих реакторах обычно уран в виде стержней (блоков) чередуется с чистым графитом (рис. 16).

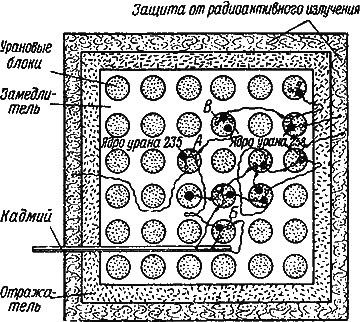

^{Рис. 16. Схема гетерогенного ядерного реактора}

Диаметр урановых стержней должен быть рассчитан так, чтобы нейтроны, получающиеся при делении, не испытывали много столкновений в уране. В противном случае уран²³⁸ может опять поглотить большое число нейтронов. Обычно урановые стержни имеют диаметр не больше трех – четырех сантиметров.

Предположим, что в одном из урановых блоков произошло деление ядра урана²³⁵. При этом выделились три нейтрона. У этих нейтронов может быть различная судьба.

Один из нейтронов может испытать большое число столкновений с ядрами замедлителя и, теряя в каждом столкновении часть своей скорости, придет в другой урановый блок с очень малой тепловой скоростью. Такой нейтрон при столкновении с ядром урана²³⁸ имеет очень небольшие шансы им поглотиться: он просто отскочит от этого ядра, как резиновый мячик от тяжелой стены. Ведь ядро урана в 238 раз тяжелее нейтрона. Тепловой нейтрон после ряда столкновений с ядрами тяжелого изотопа в конце концов в том или другом урановом стержне встретится с ядром урана²³⁵ и произведет его деление. При этом выделятся опять два или три новых нейтрона.

Другой нейтрон испытает меньшее число столкновений с ядрами замедлителя и придет в другой урановый блок с какой-то средней скоростью. Такие нейтроны очень жадно поглощаются ядрами урана²³⁸. Новых нейтронов при этом возникать не будет.

Наконец, третий нейтрон может совсем выйти за пределы уранового котла, не задев ни одного уранового блока.

Как уже указывалось, цепной процесс может протекать, если хотя бы один из нейтронов деления произведет еще одно новое деление. В этом случае коэффициент размножения будет равен единице.

Изменяя величину коэффициента размножения, мы можем управлять процессом, то есть изменять мощность ядерного реактора. Управление котлом обычно производится с помощью стержня из кадмия или бористой стали (кадмий и бор очень жадно поглощают тепловые нейтроны). Такой стержень поглощает нейтроны на их пути между урановыми блоками, уменьшая число делений. Изменяя глубину погружения поглощающего стержня в реактор, можно тем самым изменять величину коэффициента размножения около значений, близких к единице.

Значение коэффициента размножения для случая цепного процесса с замедлителем необходимо несколько уточнить. Поскольку природный уран содержит большое количество тяжелого изотопа, то нужно учесть также ту долю нейтронов, которая выделится за счет деления урана²³⁸ быстрыми нейтронами. Таких делений будет немного, но каждое из них даст добавочных два или три нейтрона. Это значит, что из уранового блока будет вылетать уже больше быстрых нейтронов. В среднем вместо одного нейтрона за счет деления урана²³⁸ мы получим ε нейтронов, где ε есть величина, немного бóльшая единицы (обычно = 1,03).

Эти ε нейтронов будут терять свою энергию в замедлителе, и если они не успеют стать тепловыми до встречи с ядрами урана²³⁸, то последние могут их захватить: эти нейтроны потеряются. Обозначим долю нейтронов, избежавших такого захвата в уране²³⁸, через φ. Так как всегда некоторое число нейтронов захватится тяжелым изотопом, то, очевидно, величина φ будет меньше единицы. Таким образом, останется εφ свободных нейтронов. Эти нейтроны имеют скорость, близкую к тепловой, и поэтому могут весьма активно производить деление ядер урана²³⁵. Однако часть тепловых нейтронов поглощается замедлителем, регулирующими стержнями из кадмия или бористой стали или просто различными примесями. Обозначим через Θ ту долю тепловых нейтронов, которая поглотится ядрами урана²³⁵ и произведет их деление; при этом появляется η новых нейтронов. В результате всех процессов в реакторе каждый быстрый нейтрон будет давать в среднем K=εφθη вторичных нейтронов.

Произведение φθ всегда меньше единицы. Если в качестве замедлителя применяется тяжелая вода, то в случае природного урана φθ примерно равно 0,9. Если учесть, что ε=1,03 и η≈1,33, то получим для ядерного реактора на тяжелой воде следующее максимальное значение для коэффициента размножения:

K= 1,03∙0,9∙1,33=1,22.

Для графитового реактора φθ примерно равно 0,79, и поэтому коэффициент размножения значительно меньше: K≈1,07.

В работающем ядерном реакторе непрерывно происходит деление ядер урана²³⁵. Накапливающиеся в урановых блоках «осколки» деления также поглощают тепловые нейтроны, а это приводит к тому, что значение коэффициента размножения довольно быстро падает.

Чтобы избежать частой замены урановых блоков, в урановом котле с графитовым замедлителем выгоднее применять уран обогащенный – с содержанием 1–1,5 процента урана²³⁵.

Все приведенные значения коэффициентов размножения относятся к котлам неограниченных размеров. На самом деле величина коэффициента размножения несколько меньше, если учесть утечку нейтронов через наружную поверхность.

Для уменьшения выхода нейтронов за пределы реактора применяются отражатели. В качестве отражателя нейтронов может быть использован тот же графит. Нейтроны, сталкиваясь с ядрами углерода, частично отражаются обратно в так называемую активную зону реактора, где участвуют в цепном процессе.

Однако значительная часть нейтронов все же выходит наружу. Для защиты людей от очень вредного нейтронного и радиоактивного излучения ядерный реактор окружают толстой бетонной стеной толщиной 1,5–2,5 метра.

Мы знаем, что в природном уране необходимо учитывать два конкурирующих процесса: деление ядер урана²³⁵ и захват нейтронов ядрами урана²³⁸. От того, какой из процессов сильнее, зависит возможность осуществления цепной реакции. Если преобладает поглощение нейтронов, реакция не может поддерживаться, как, например, в природном уране, в случае непосредственного использования быстрых нейтронов деления. Здесь процесс может идти только при использовании медленных нейтронов, или, как говорят, на медленных нейтронах. Но при замедлении нейтроны не сразу приобретают тепловую скорость. Если замедлителем является, например, графит, то, чтобы стать тепловыми, нейтроны должны испытать в среднем 110 соударений. За это время их могут поглотить ядра урана²³⁸, и поэтому в однородной смеси природного урана с графитом цепной процесс осуществить нельзя.

Гомогенные реакторы. Очень эффективным замедлителем является тяжелая вода. В каждом соударении с ядром тяжелого водорода нейтрон теряет значительную энергию, и уже после 18–20 соударений скорость его так мала, что вероятность его поглощения ядром урана²³⁸ незначительна. Такой нейтрон очень активно производит деление ядер урана²³⁵. Поэтому цепной процесс возможен даже в однородной смеси природного урана с тяжелой водой.

Такой гомогенный реактор (рис. 17) состоит из бака с тяжелой водой, в которой растворены урановые соли. Для уменьшения размеров реактора бак окружают слоем отражателя, снижающего утечку нейтронов наружу. Управление котлом, как обычно, производится с помощью стержня из кадмия.

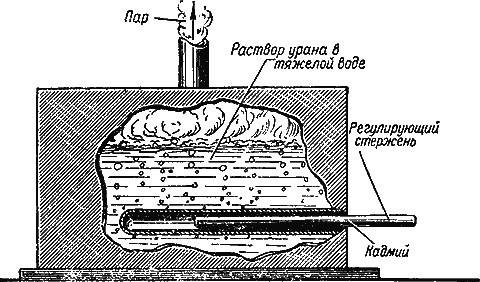

^{Рис. 17. Схема гомогенного ядерного реактора на тяжелой воде. В растворе урана в тяжелой воде идет цепной процесс. Вода нагревается и дает пар высокого давления}

Если применять уран с большим содержанием легкого изотопа (обогащенный уран), то в гомогенном реакторе может применяться и другой замедлитель. Расчеты показывают, что можно изготовить реактор, состоящий из 15 литров простой воды и одного килограмма солей урана²³⁵.

Забегая несколько вперед, нужно отметить, что реактор с тяжелой или простой водой является одновременно паровым котлом. Вода в нем непрерывно нагревается и может давать пар высокого давления. Температуру воды и давление пара можно сравнительно легко регулировать с помощью кадмиевых стержней.

Классификация ядерных реакторов. Итак, мы теперь знаем с вами два основных типа ядерных реакторов: на быстрых и медленных нейтронах. Однако иногда выгодно применять для осуществления цепного процесса нейтроны средних (промежуточных) скоростей. Такие нейтроны слабее, чем медленные, поглощаются ураном²³⁸ и довольно активно делят ядра урана²³⁵. В реакторах на промежуточных нейтронах обычно применяются довольно тяжелые замедлители (например, натрий), в которых замедление происходит не так эффективно, как в воде.

Ядерные реакторы на медленных и промежуточных нейтронах в свою очередь можно разделить на гетерогенные и гомогенные. Все эти реакторы могут быть использованы для получения атомной энергии в промышленных целях.

Позже мы подробнее расскажем об их устройстве и практическом использовании.

Искусственное ядерное горючее. Что же происходит, когда ядро урана²³⁸ поглощает нейтрон? Очевидно, в этом случае получается новое ядро, состоящее уже из 239 частиц. Нейтрон не принес в ядро дополнительного заряда, поэтому химические свойства нового вещества остаются прежними. Это новый изотоп урана:

Уран²³⁸+нейтрон¹→уран²³⁹.

Такого изотопа нет в природной смеси урана. Это легко понять, если учесть, что ядро урана²³⁹ очень неустойчиво: половина всех ядер урана²³⁹ распадается примерно за 23 минуты, излучая электрон и нейтрино. При этом, как мы знаем, один из нейтронов превращается в протон. Получающееся ядро имеет на один элементарный положительный заряд больше, чем у урана. Следовательно, в этой ядерной реакции образуется новый элемент периодической системы. Читатель помнит, что в нашей планетной системе за Ураном следует Нептун. В честь этой планеты ученые назвали новый, 93-й элемент нептунием. Таким образом, 93-й элемент может быть получен в реакции:

Уран²³⁹→нептуний²³⁹+электрон+нейтрино.

Но изотоп нептуний²³⁹ также радиоактивен, и половина его ядер за очень короткое время (2,3 дня) распадается, образуя следующий, 94-й элемент – плутоний:

Нептуний²³⁹→плутоний²³⁹+электрон+нейтрино.

Плутоний также радиоактивный изотоп, но с очень большим периодом полураспада: половина его ядер распадается за 24 тысячи лет.

Все эти превращения схематически показаны на рис. 18.

Рис. 18. Образование плутония²³⁹

В настоящее время в лабораториях уже получено десять новых, так называемых трансурановых элементов, которые в периодической системе элементов Менделеева стоят после урана и заняли места до сто второго номера включительно. Из этих элементов, пожалуй, самым ценным оказался изотоп плутония – плутоний²³⁹.

Плутоний²³⁹ является расцепляющимся материалом. Он делится таким же образом, как и уран²³⁵, и может заменить его в любой установке, где выделяется атомная энергия.

Искусственное ядерное горючее может быть получено также из радиоактивного элемента – тория (рис. 19). У тория имеется всего один изотоп с достаточно большим периодом полураспада (14 миллиардов лет) – торий²³². При облучении его нейтронами образуется неустойчивый изотоп тория, который после ряда радиоактивных превращений переходит в изотоп урана – уран²³³. Уран²³³, так же как уран²³⁵ и плутоний²³⁹, является хорошим расщепляющимся материалом. Его период полураспада равен примерно 163 тысячам лет.

Рис. 19. Образование урана²³³

Новые возможности. Итак, теперь мы имеем три сорта ядерного горючего: уран²³⁵, уран²³³ и плутоний²³⁹. Энергия, выделяющаяся при делении ядер этих веществ, практически одна и та же, поскольку любое из этих ядер делится на два ядра меньшей массы, а разность энергии связи «осколков» и исходного ядра для всех сортов ядерного горючего почти одинакова.

Из всех расщепляющихся веществ только уран²³⁵ в небольшом количестве имеется в природе. Урана²³³ и плутония²³⁹ в природе нет, и чтобы их получить, нужно облучать мощным потоком нейтронов соответственно торий²³² и уран²³⁸.

Но как получить такое большое количество нейтронов?

Физики уже довольно давно научились изготовлять так называемые искусственные источники нейтронов. Для этой цели обычно используется реакция:

Бериллий⁹+гелий⁴→углерод¹²+нейтрон¹.

В качестве источника ядер гелия⁴ может быть использован радий или полоний, дающие большое количество альфа-частиц. Такой источник обычно состоит из смеси порошка бериллия с солями радия или полония. Маленькие стеклянные или металлические ампулы наполняются смесью и откачиваются до высокого вакуума. Нейтроны почти без потерь проходят через стенки сосуда. Однако наиболее мощные из современных искусственных источников нейтронов дают всего примерно 10⁹ нейтронов в секунду. Но в одном грамме плутония содержится около 3∙10²¹ ядер. Легко подсчитать, что даже в том случае, если все добытые нейтроны будут поглощаться ядрами урана²³⁸, нужно миллион лет, чтобы накопить примерно один грамм ядерного горючего – плутония²³⁹.

Для получения нейтронов можно применить очень мощные ускорительные установки, но и в этом случае понадобится 10 лет непрерывной работы для изготовления одного грамма плутония²³⁹ или урана²³³. Таким путем нельзя создать запас больших количеств искусственно расщепляющихся материалов.

К счастью, сам цепной процесс дает нам в руки мощное средство для изготовления ядерного горючего. В самом деле, ядерный реактор является мощным источником нейтронов. Легко подсчитать, что на каждый киловатт-час выделенной реактором энергии должно разделиться примерно 10¹⁷ ядер урана²³⁵. Но при каждом делении в среднем освобождается 2,5 нейтрона. При работе уранового котла один из этих нейтронов производит новое деление, то есть идет на поддержание цепной реакции. Из оставшихся 1,5 нейтрона один будет поглощен замедлителем, регулирующими стержнями и примесями, а примерно 0,5 нейтрона поглощается в уране²³⁸ с последующим образованием плутония²³⁹.

Таким образом, даже очень маленький реактор мощностью в один киловатт за один час производит 0,5∙10¹⁷ ядер плутония²³⁹. В одном грамме плутония содержится около 3∙10²¹ ядер. Поэтому один грамм нового ядерного горючего образуется за пять – шесть лет.

Если же создать реактор, имеющий тепловую мощность в 1 миллион киловатт, то он даст в сутки около 500 граммов нового ядерного горючего.

Надо учесть, что плутоний и уран – различные химические элементы и их сравнительно легко можно отделять химическими способами. Химическая обработка бывших в работе урановых стержней, в которых образуется плутоний²³⁹, обходится значительно дешевле, чем разделение изотопов.

Таким образом, гораздо выгоднее получать ядерное горючее в ядерных реакторах, нежели производить разделение изотопов урана в весьма сложных и громоздких установках.

Размножающие (бридерные) реакторы. Мы видели в нашем примере, что из 2,5 нейтрона, выделяющихся при делении ядра урана²³⁵, в среднем один нейтрон идет на поддержание цепной реакции, то есть на новое деление. Один нейтрон поглощается или выходит за пределы активной зоны реактора и только 0,5 нейтрона идет на получение плутония²³⁹. Таким образом, каждые два ядра урана²³⁵ дают одно ядро плутония²³⁹, то есть при расщеплении одного килограмма легкого изотопа урана получается 500 граммов искусственного горючего.

Нельзя ли так построить ядерный реактор, чтобы в нем «сгоревший» уран²³⁵ полностью заменялся новым ядерным горючим? Нетрудно догадаться, что в этом случае для получения атомной энергии можно было бы полностью использовать не только ничтожные количества урана²³⁵, но и весь природный уран и торий.

В этом случае имеющиеся на земле запасы ядерного горючего были бы увеличены в несколько сот раз.

Оказывается, это вполне возможно.

Для восстановления ядерного горючего необходимо, чтобы каждое деление урана²³⁵ приводило к образованию хотя бы одного ядра плутония²³⁹ или урана²³³. Иначе говоря, один из нейтронов, получившихся при делении, должен быть поглощен ураном²³⁸ или торием²³², которые затем превращаются в ядра плутония²³⁹ или урана²³³. Но для существования цепной реакции, как мы знаем, необходим второй нейтрон, который будет производить деление урана²³⁵. Тем самым из образующихся в среднем 2,5 нейтрона при каждом делении два нейтрона должны быть использованы в этих двух процессах. Но в ядерном реакторе имеются различные потери нейтронов, и весьма существенным источником потерь является сам уран²³⁵, так как его ядра могут также поглощать нейтроны. При этом деления не происходит, а образуется ядро изотопа урана²³⁶, излучающее гамма-квант:

Уран²³⁵+нейтрон¹→уран²³⁶+гамма-квант.

Новые нейтроны в этой реакции не освобождаются.

В реакторе, где должно происходить восстановление ядерного горючего, все эти потери не должны превышать 0,5 нейтрона из числа нейтронов, получающихся в каждом акте деления, то есть не больше 20 процентов образующихся в реакторе нейтронов. Очевидно, надо найти возможности существенно уменьшить эти потери. В обычном реакторе с замедлителем, использующим природный уран, они составляют примерно 40–50 процентов всего количества нейтронов деления. Утечку нейтронов можно уменьшить, увеличив размеры котла или применив эффективный отражатель. Но в этом случае будет иметь место поглощение нейтронов в ядрах отражателя и увеличатся потери нейтронов в замедлителе, уране и примесях.

Работы ученых, доложенные на Международной конференции по мирному использованию атомной энергии в Женеве в августе 1955 года, показали, что возможны три типа ядерных реакторов с полным восстановлением ядерного горючего.

Первый тип реактора основан на использовании быстрых нейтронов для цепного процесса.

Как уже говорилось, поглощение нейтронов ядрами почти всегда растет с уменьшением скорости нейтронов.

Вы, вероятно, наблюдали, как быстро летящая муха прорывает паутину, расставленную пауком. Муху спасает только ее скорость, ее энергия. Муха, летящая медленно, безнадежно застревает в паутине. Эта аналогия довольно правильно отражает поведение различных нейтронов в веществе. Медленный нейтрон долгое время находится вблизи ядра, в области действия ядерных сил, и поэтому имеется большая вероятность его поглощения: он может быть захвачен ядерными силами даже тогда, когда проходит на некотором расстоянии от ядра. Поглощение же быстрого нейтрона не всегда происходит даже при его столкновении с ядром. Таким образом, если цепной процесс будет идти на более быстрых нейтронах, то тем самым значительно уменьшатся бесполезные потери нейтронов. Поглощение быстрых нейтронов в уране²³⁵, замедлителе и примесях в десятки раз меньше, чем медленных. Но в природном уране цепной процесс на быстрых нейтронах, как мы уже знаем, идти не может. Поэтому в реакторах на быстрых нейтронах, которые предназначены для восстановления ядерного горючего, должен применяться уран с большим содержанием урана²³⁵.

Такой реактор называется размножающим (бридерным), и состоит он обычно из центральной части (ядра реактора) и оболочки (рис. 20).

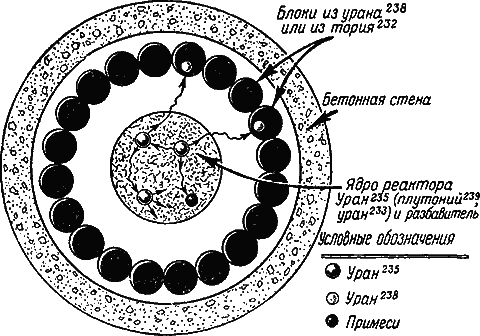

Рис. 20. Схема размножающего реактора на быстрых нейтронах. Цепной процесс идет в центральной части реактора. Во внешних блоках происходит образование искусственного ядерного горючего – плутония²³⁹ или урана²³³

Цепной процесс происходит в центральной части реактора, которая должна состоять из сплава урана, обогащенного легким изотопом, с каким-либо тяжелым металлом, слабо поглощающим нейтроны. Таким разбавителем может быть свинец или висмут. Объем центральной части должен быть рассчитан так, чтобы при его заполнении вес уранового сплава был немного меньше критического. Регулировка процесса может производиться добавлением небольшого количества сплава, приводящего систему в критическое состояние. В этом состоянии, как уже нам известно, один из нейтронов деления вызывает еще одно деление, то есть коэффициент размножения равен единице.

При работе такого реактора поглощение нейтронов невелико. Значительная часть их выходит из центральной части реактора и поглощается в оболочке, состоящей из урана²³⁸ или тория²³². При достаточно толстой оболочке выход нейтронов из реактора практически отсутствует.+

В оболочке нейтроны поглощаются ядрами урана²³⁸ или тория²³², образуя искусственное ядерное горючее – плутоний²³⁹ или уран²³³.

Центральная часть реактора может состоять из чистого урана²³⁵. Однако в этом случае подбор критических условий затруднен. Ничтожное добавление урана может привести к очень быстрому возрастанию коэффициента размножения, и когда он значительно превысит единицу, произойдет атомный взрыв.

Кроме того, при применении чистых расщепляющихся материалов центральная часть реактора будет иметь очень малый объем, в котором выделяется громадное количество тепла. Это затрудняет отвод тепла от реактора. Добавление значительных количеств разбавителя, естественно, облегчает регулировку цепного процесса и работу охлаждающей системы.

Вместо урана²³⁵ в центральной части реактора может использоваться плутоний²³⁹ или уран²³³. При работе на быстрых нейтронах легче всего добиться полного восстановления горючего, применяя плутоний²³⁹.

Второй тип размножающего реактора может быть выполнен в виде гетерогенного с замедлителем из тяжелей воды. В этом случае блоки из обогащенного урана располагаются очень близко один к другому. На малых расстояниях между блоками большая часть нейтронов не успевает замедлиться, и много актов деления ядер урана²³⁵ производится быстрыми нейтронами. Эти нейтроны, как уже говорилось, слабо поглощаются ядрами урана²³⁵.

Наконец, оказалось возможным использовать и медленные нейтроны в реакторе с восстановлением горючего. Легче всего это сделать, применяя для цепного процесса уран²³³. Его ядра сравнительно слабо поглощают (без деления) тепловые нейтроны. Выходящие из активной зоны реактора нейтроны поглощаются в наружной оболочке, состоящей из тория²³², где и образуется уран²³³. Расчеты показывают, что в оболочке такого реактора можно получить «свежего» урана²³³ не меньше, чем его «выгорает» в центральной части.

Таким образом, размножающие реакторы могут быть осуществлены на быстрых и медленных нейтронах.

Процессы в размножающем реакторе очень чувствительны к различным примесям, загрязняющим уран или замедлитель. Увеличение примесей, естественно, приводит к уменьшению выхода искусственного горючего, так как в них поглощается часть нейтронов. Такими примесями являются «осколки» деления ядер расщепляющихся материалов. Накопление «осколков» приводит к все ухудшающейся эффективности реактора. Нужна частая замена материалов, находящихся в центральной части реактора, и очистка урана от накопившихся «осколков», представляющих собой ядра различных элементов.

Как мы увидим позже, возможно осуществление реакторов, позволяющих непрерывное частичное обновление ядерного горючего. Бывшее в работе горючее проходит стадию химической очистки и возвращается обратно.

Работа ядерного реактора. В условиях постоянной работы ядерного реактора коэффициент размножения должен быть равен единице. Иначе говоря, реактор должен быть в критическом состоянии. Однако он не может находиться долго в таком режиме, когда его размеры точно критические. Существует ряд явлений, которые приводят к самопроизвольному уменьшению коэффициента размножения. Поэтому надо иметь возможность постепенно увеличивать этот коэффициент, или, как принято говорить, реактор должен обладать некоторым запасом реактивности.

Прежде всего в процессе работы происходит постепенное уменьшение содержания расщепляющегося вещества. В том случае, когда размеры системы остаются постоянными, величина коэффициента K становится меньше единицы и цепной процесс затухает. Для поддержания процесса нужно увеличить реактивность ядерного реактора.

Кроме того, при работе реактора происходит накопление «осколков» продуктов деления ядер. Это приводит к отравлению реактора примесями, очень жадно поглощающими нейтроны. Бесполезная потеря нейтронов вызывает уменьшение коэффициента размножения K, то есть опять-таки снижается реактивность системы.

Значительное влияние на протекание цепного процесса оказывает температура реактора. Если при запуске холодный реактор был в критическом состоянии, то при работе в нагретом реакторе обычно уменьшается реактивность. Это объясняется тем, что делящиеся материалы и замедлители при нагревании расширяются, плотность их уменьшается, а это приводит к увеличению среднего расстояния между ядрами. Следовательно, нейтроны уже реже встречаются с ядрами, реже производят деления и менее эффективно замедляются. Кроме того, увеличение температуры означает увеличение скорости молекул и медленных нейтронов, и, следовательно, если реактор работает на тепловых нейтронах, активность их уменьшается. Более быстрые нейтроны с меньшей вероятностью производят деление ядер расщепляющегося материала и значительно чаще поглощаются ядрами урана²³⁸. Таким образом, повышение температуры тоже приводит к уменьшению реактивности. Для того чтобы ядерный реактор продолжал свою работу и при высокой температуре, надо увеличить его эффективные размеры.

Рассмотрим в качестве примера работу гетерогенного реактора на медленных нейтронах, выполненного в виде алюминиевого бака, наполненного тяжелой водой, в которую опущены урановые стержни. Цепной процесс управляется регулирующим кадмиевым стержнем. Если мы поднимем регулирующий стержень, то поглощаемое им число нейтронов уменьшится: величина θ, которая входит одним из множителей в выражение для коэффициента размножения, увеличивается, а следовательно, увеличивается реактивность котла. Если регулирующий стержень останется на уровне, при котором коэффициент K больше единицы, то очевидно, что каждое деление ядра урана²³⁵ будет вызывать в среднем больше чем одно деление других ядер. Поток нейтронов в реакторе, а вместе с ним и выделение энергии возрастет, мощность котла увеличится.

Мощность котла, или количество энергии, выделяющейся в одну секунду, можно определять, измеряя поток нейтронов, так как их количество определяет число ядерных реакций, в которых освобождается энергия. Чем больше поток нейтронов, тем выше уровень мощности котла. Во всех реакторах предусмотрено измерение потока нейтронов. Это осуществляется с помощью специального прибора – ионизационной камеры, помещенной вблизи активной зоны.

Для регистрации медленных нейтронов применяются ионизационные камеры, наполненные газообразным соединением бора (BF₃). Поглощение нейтрона бором приводит к ядерной реакции, сопровождающейся вылетом быстрой альфа-частицы. При своем движении в камере альфа-частица производит ионизацию молекул газа. На электроды ионизационной камеры приходит электрический заряд. При измерении очень интенсивных потоков медленных нейтронов, возникающих во время работы ядерных реакторов, используют менее чувствительные камеры, электроды которых покрыты слоем карбида бора.

Таким образом, нейтрон, проходящий сквозь камеру, вызывает небольшой импульс электрического тока. Чем больше поток нейтронов, тем больший ток протекает в камере. Измерительный прибор дает нам значение потока нейтронов или относительную величину мощности уранового котла.

Как показывают расчеты, при коэффициенте размножения 1,005 поток нейтронов и соответственно мощность реактора увеличиваются за 10 секунд примерно в 2,7 раза.

В любом куске урана, а следовательно, и в урановом котле, независимо от того, протекает цепной процесс или нет, непрерывно выделяется энергия. Это происходит за счет самопроизвольного деления. Учитывая, что в 1 грамме урана за один час происходит в среднем 23 деления, можно легко подсчитать: если в ядерный реактор загружено около 1 тонны природного урана, то начальная мощность его примерно будет 7∙10^-14 киловатт. Это, конечно, очень маленькая мощность, но ее вполне достаточно для развития цепного процесса. При выбранном нами коэффициенте размножения K=1,005 через 10 секунд эта мощность увеличится в 2,7 раза, через 20 секунд – в 7,3 раза и т. д.
