Одновременно отмечались недопустимо напряженный тепловой режим работы двигателя, поломки катков, недоработанность установки вооружения, оптики и смотровых приборов, отсутствие вентиляции на рабочих местах экипажа, худшие, по сравнению с Т-38, гигиенические условия обитания. Но в целом вывод сводился к тому, что танк Т-40 соответствует тактико-техническим требованиям и по устранении отмеченных недостатков может быть рекомендован к принятию на вооружение РККА.

Танк лейтенанта А.Лобанова в засаде. Декабрь 1941 года.

Красноармейцы после освобождения временно оккупированной немцами территории осматривают подбитый в начале войны и оставленный танк Т-40. Район Синявино, Волховский фронт, сентябрь 1942 года.

По результатам полигонных испытаний завод оперативно внес изменения в конструкцию машины. Длину корпуса увеличили на 120 мм, ширину – на 50 мм при одновременном снижении высоты танка на 20 мм. База опорных катков возросла на 75 мм, что служило повышению продольной устойчивости, были увеличены сечения торсионов, а также диаметр и ширина катков – это сделало их достаточно надежными. Вместо 3– лопастного винта диаметром 400 мм установили более эффективный 4-лопастный. Несколько изменили конструкцию траков гусениц с целью предотвращения их спадания при угле бокового крена всего 28°, в то время как сползание машины наступало только при 34°. Одновременно высоту преодолеваемой стенки подняли на 6 см. Установка новых двигателей ГАЗ-202 (импортные имели заметный износ, частично оказались разрегулированными и не развивали расчетного крутящего момента) должна была повысить предельный преодолеваемый подъем до 28°.

Постановлением Комитета Обороны СССР № 443сс от 19 декабря 1939 года танк Т-40 приняли на вооружение Красной Армии в единой гамме боевых машин нового поколения. В соответствии с этим же постановлением завод № 37 должен был выпустить к 1 марта 1940 года три опытных образца Т-40, к 1 августа – установочную партию из 15 танков, а с 1 октября приступить к их серийному производству.

Зимой 1940 года четыре опытные машины проходили испытания стрельбой на Щуровском артиллерийском полигоне за Окой. Итоги их были в целом положительны, хотя при обстреле цементированной брони от внутренней поверхности корпуса отлетали мелкие осколки. Долго не получалась и стабильная выверка прицелов стрелковой установки.

В мае – июне войсковой комиссией Автобронетанкового управления проводились ходовые испытания двух опытных Т-40 2-й улучшенной серии на Кубинском научно-испытательном полигоне АБТУ КА. И хотя их результаты тоже в основном оказались удовлетворительными, особо отмечалось явление продольного раскачивания – дорожный резонанс, с которым тогда справиться не удалось. Работоспособность двигателя ГАЗ-202 ввиду хронического перегрева, особенно масла, все же оставалась недостаточной. Падало давление в системе смазки, выкрашивались шатунные подшипники, ломались поршневые кольца, пробивались прокладки головки блока цилиндров, выходили из строя агрегаты электрооборудования, чаще всего экранированные свечи. Был затруднен запуск двигателя. Это показывает, как тяжело и далеко не сразу, несмотря на все принимаемые меры, адаптировался автомобильный мотор, даже хороший и надежный, к тяжелой работе в танке. Перед ГАЗом поставили задачу довести ресурс двигателя до 3000 км пробега к осени 1940 года и 6000 км – к 1941 году. В конечном счете ее удалось решить.

В ходе испытаний выявилась и низкая долговечность траков гусениц, которые выпускал Сталинградский тракторный завод. Ему же было предписано доработать конструкцию и технологию изготовления траков для достижения ресурса не менее 3000 км пробега – к 15 сентября 1940 года, а к январю 1941 года – не менее 6000 км. Эта задача оказалась трудноразрешимой, и полностью выполнить ее не удалось. Впрочем, как потом выяснилось, такой ходовой ресурс в боевых условиях оказался не нужен.

Танки Т-40С (вверху) и Т-30 (внизу) в экспозиции Музея бронетанковой техники в Кубинке.

Схема бронирования танка Т-40.

Для подтверждения результатов проведенных доводок и для испытания машин в условиях длительных маршей по различным дорогам в августе – сентябре 1940 года был совершен беспрецедентный скоростной пробег всех шести опытных Т-40 па маршруту Москва – Смоленск – Киев – Москва протяженностью 3300 км. Встреченные препятствия, в том числе водные, преодолевались уверенно и быстро, поломок материальной части практически не отмечалось. Однако попытка пересечь вплавь Днепр южнее Киева не удалась – машины намертво засели в зыбучих прибрежных песках – препятствии, ранее не учтенном в определении пределов проходимости. Отныне пришлось и их принимать во внимание.

Испытания опытных образцов позволили уточнить тактико-технические характеристики танка Т-40: боевая масса с радиостанцией – 5500 кг; погрузочная масса (без экипажа, топлива и боекомплекта)—4900 кг; длина по корпусу – 4110 мм; ширина по корпусу – 2330 мм; высота по крыше башни —1905 мм; база опорных катков – 2200 мм; длина опорной поверхности гусениц – 2300 мм; колея – 2030 мм; клиренс – 300 мм; удельное давление на грунт без погружения гусениц – 0,46 кгс/см², при погружении на 100 мм – 0,38 кгс/см². Максимальная скорость по шоссе – до 50 км/ч при расчетной 45,1 км/ч (у Т-38 – до 40 км/ч); средняя скорость по местности—16—20 км/ч (на треть выше, чем у Т-38, – сказывалась большая удельная мощность и лучшая подвеска); средняя скорость по различным дорогам – 24 – 26 км/ч; скорость плавания в спокойной воде – 6 км/ч. Предельный преодолеваемый подъем – 34,5°; допустимый крен – 35° (у Т-38 – 30°); ширина преодолеваемого рва—1,7 м; высота стенки – 0,6 м; толщина сваливаемого дерева – 0,25 м; минимальный радиус поворота – 1,1 м; запас плавучести—450 кг (8,2%); запас хода по шоссе – дб 300 км (у Т-38 – 220 км).

Для знакомства с новыми машинами летом 1940 года на завод приезжали новый нарком обороны СССР С.К.Тимошенко и начальник Генерального штаба Г.К.Жуков, который проявил особый интерес к танку Т-40 и к мобилизационным возможностям предприятия в целом.

После проведения серьезной реконструкции завода № 37 и внедрения новых технологических процессов в октябре 1940 года началось серийное производство Т-40. До конца года планировали выпустить 100 танков, фактически сдали только 41 (не считая шести опытных). В 1941-м производство удалось расширить – до 22 июня изготовили еще 179 машин. Эти 220 танков Т-40 и вступили в войну. Всего же за первое полугодие 1941 года их было выпущено 192 единицы.

Потребность армии в тот критический период даже в этих легких и слабовооруженных машинах оказалась настолько велика, что для расширения их производства по инициативе начальника НТК ГБТУ генерала С.А.Афонина завод пошел на упрощение конструкции. В первую очередь ликвидировали все водоходное оборудование: гребной винт с карданным приводом, коробку отбора мощности, водяные рули, трюмный насос, теплообменник, водоотбойный щит, компас. Отказались и от радиостанции. Начиная с июля, когда было произведено уже 60 машин, такие танки выпускались под условной маркой Т– 40С («сухопутный») с использованием большого задела прежних бронекорпусов с нишей винта. Вопреки сложившемуся мнению вооружение не менялось – пушку ТНШ-20 установили только на модифицированном полигонном образце Т-40С, единственном уцелевшем танке этого типа, ныне хранящемся в Музее бронетанковой техники в Кубинке. Интересно, что такой же инициативной переделке на полигоне подвергли и танкТ-38, который можно увидеть в Центральном музее Вооруженных Сил в Москве.

Для усиления огневой мощи Т-40 тульское ОКБ-15, руководимое Б.Г.Шпитальным, в инициативном порядке предложило в июле 1941 года установить на нем свой скорострельный 7,62-мм авиапулемет ШКАС (или два спаренных), не имевший, однако, кроме высокого темпа стрельбы при малой массе секундного залпа (0,288 кг/с) и ничтожной дульной энергии каких-либо преимуществ перед штатной установкой. Эта работа была отменена распоряжением Наркомата вооружения как явно не эффективная.

В том же июле 1941 года Наркомат вооружения дал задание на установку в башне танка Т-40 более мощной серийной 23-мм авиапушки БТ-23 (МП-6) конструкции Я.Г.Таубина и М.Н.Бабурина, доработанной в ОКБ-16 А.Э.Нудельманом. К сожалению, испытания ее путем отстрела 4 августа дали отрицательный результат.

Легкий танк Т-30.

Танк Т-30, подбитый на Карельском перешейке, 1941 год.

Начиная с августа 1941 года кормовой лист корпуса стали делать прямым, без ниши винта, а за счет массы ликвидированных водоходных агрегатов увеличили, хотя и незначительно – до 15 мм, толщину лобового и бортовых листов корпуса и до 20 мм – листов подбашенной коробки, бортов башни и маски спаренной установки. Конструкция корпуса, применительно к условиям военного времени, стала более рациональной и полностью сварной из гомогенной (однородной) брони. Но в целом конфигурация его не изменилась, машина оставалась такой же высокой, как и Т-40, что повышало ее уязвимость на поле боя, хотя по своей бронезащищенности она уже не уступала распространенному в РККА 10-тонному Т-26 и имела более высокую среднюю скорость по местности. Так как этот вариант танка носил заводской индекс 030, то его неофициально иногда называли Т-30. Начиная с сентября 1941 года на некоторых серийных Т-30 уже устанавливалась автоматическая 20-мм пушка ШВАК– танковая (боекомплект – 750 снарядов), еще находившаяся в стадии доработки, в спаренной установке с пулеметом ДТС (1512 патронов в 24 магазинах). Всего в 1941 году было изготовлено 443 танка Т-40 трех разновидностей, которые и в заводской отчетности, и в войсках не подразделялись, марка же Т-30 вообще не привилась.

Осенью 1941 года на московском заводе № 733 («Компрессор») на Т-40, как на шасси высокой проходимости, монтировали вместо башни реактивные установки залпового огня БМ-8-24 (ведущий конструктор Д.И.Сазонов).

В конце 1941 года и по февраль 1942 года на московском вагоноремонтном заводе НКПС им.Войтовича было построено 7 легких разведывательных бронедрезин с использованием корпусов и башен подбитых танков Т-40, которые уже не подлежали полноценному восстановлению. На некоторые корпуса поставили башни отТ-26. В качестве основы – шасси – использовались двухосные мотовозы типов Уа (двигатель ГАЗ-А) и М 3/2 (двигатель ЗИС-5).

В целом танк Т-40 оказался удачным. Интересно, что его боевые возможности – противопульная бронезащита и спаренная установка тяжелого и легкого пулеметов – соответствовали и послевоенным требованиям к плавающей легкой разведывательно-дозорной машине. Несмотря на скромную удельную мощность Т-40, его максимальная скорость по дорогам и что особенно важно – подвижность (средняя скорость движения) по пересеченной местности были достаточными и для конца 40-х годов, а его водоходные качества также долго соответствовали новым задачам. Это видно из тактико-технических данных аналогичных плавающих машин, созданных после войны коллективом Н.А.Астрова: в 1949 году АСУ-76 (изделие 570) и в 1954 году АСУ-57П (изделие 574). Кроме пушечного вооружения они практически ничем не превосходили Т-40 почти пятнадцатилетней давности.

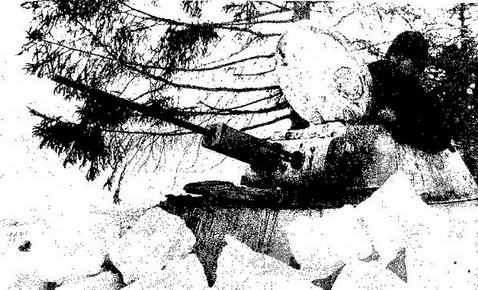

Замаскированный снежными глыбами танк комсомольца П.И.Меева в ожидании вражеской атаки. Западный фронт, 1942 год.

Бойцы 1-й мотострелковой дивизии идут в атаку при поддержке танков Т-40. Битва за Москву, декабрь 1941 года.

Летом 1941 года в западных военных округах танков Т-40 было немного. Довольно широко они применялись в битве под Москвой зимой 1941/42 года, где наиболее эффективными оказались на лесисто-болотистых участках местности, ограниченно проходимой для других, более тяжелых боевых машин.

В ходе первых же столкновений с противником, в которых Т-40 пытались использовать в качестве полноценных танков, выявилась слабость их вооружения и бронезащиты. Как разведывательные и тем более плавающие их уже не применяли, а для иных целей они и не предназначались. Однако острая нехватка танков основных типов заставляла бросать в бой и эти машины. Т-40 (часто совместно с Т-60) был укомплектован один батальон в бригадах смешанной организации. Так, например, в 8-й танковой бригаде (командир – полковник П.А.Ротмистров), сформированной в августе – сентябре 1941 года, имелся 61 танк – 7 тяжелых КВ, 22 средних Т-34 и 32 легких Т-40. Совершенно ясно, что основной ударной силой бригады были тяжелые и средние танки, а Т-40 использовались для решения вспомогательных задач.

Водоходное оборудование на Т-40 в боевой обстановке практически не использовалось и даже мешало. На боевых возможностях сказывалась и перегруженность малочисленного экипажа, особенно стрелка-командира. Маневренность и надежность машины нареканий не вызывали. Достаточной для поддержки пехоты была и ее огневая мощь, а после появления новых 12,7-мм патронов с бронебойно-зажигательной пулей БС-41 повысились и возможности танка в борьбе с легкобронированными целями.

К середине 1942 года Т-40 практически исчезли из боевых частей. Хотя позже, при наступлении Красной Армии они могли бы принести большую пользу при форсировании крупных рек, особенно Днепра осенью 1943 года, что позволило бы резко сократить потери при переправах. Именно поэтому для облегчения форсирования Свири в июне 1944 года пришлось собирать по фронту уцелевшие, хотя и безнадежно устаревшие плавающие танки Т-38.

В качестве учебных машин уцелевшие Т-40 использовались в войсках до 1946 года. К сожалению, ни одного «натурального» плавающего танка Т-40 не сохранилось, во всяком случае достоверных сведений об этом нет.

История создания и описание конструкции легкого танка Т-60

В мае 1941 года московский завод № 37 получил задание на освоение производства современного легкого танка нового поколения Т-50, спроектированного в Ленинграде на заводе № 174 имени Ворошилова. Имея неплохие характеристики, он должен был стать самым массовым в танковых войсках Красной Армии, так как по своим небольшим размерам и умеренной металлоемкости (боевая масса 14,5 т) мог крупносерийно производиться на целом ряде заводов, не способных выпускать средний танк Т-34. Одновременно предусматривалось освоение выпуска к нему достаточно сложного и трудоемкого 6– цилиндрового дизельного двигателя В– 4 («половинка» В-2). Полученное задание вызвало шок у руководства завода—его скромные производственные возможности явно не соответствовали новому объекту. Достаточно сказать, что Т-50 имел сложную планетарную 8-ступенчатую коробку передач, а зуборезное производство всегда было на этом предприятии слабым местом.

Вместе с тем война быстро показала, что подвижные среднебронированные машины такого класса с легким артиллерийским вооружением, не занимающие мощности основных танковых производств, тоже имеют свою область применения и крайне необходимы в войсках, учитывая катастрофическое сокращение танкового парка за лето 1941 года. Расширяя насколько возможно производство танков Т-40 и немного усиливая его бронезащиту, работники завода № 37 пришли к выводу, что можно создать новый легкий, уже не плавающий, но вполне боеспособный в данных условиях танк непосредственного сопровождения пехоты. При этом предполагалось использование отработанной моторно-трансмиссионной установки и ходовой части Т– 40. Корпус должен был иметь более рациональную форму, уменьшенные размеры и усиленное бронирование. Эту инициативную работу, проходившую под непосредственным руководством Н.А.Астрова, удалось выполнить, начиная с августа 1941 года, всего за 15 дней. Буквально под бомбежками был спроектирован и построен макетный образец нового легкого танка 060.

Убедившись в целесообразности и преимуществах такого решения, главный конструктор Н.А.Астров вместе со старшим военпредом завода подполковником В.П.Окуневым написали письмо И.В.Сталину, в котором обосновали невозможность выпуска танка Т-50 и с другой стороны – реальность быстрого освоения производства 060, причем в массовых количествах, с широким использованием автомобильных агрегатов и передовых технологий их изготовления. Письмо в установленном порядке опустили вечером в почтовый ящик у Никольских ворот Кремля, ночью Сталин его прочел, и уже утром на завод приехал заместитель Председателя СНКСССР В.А.Малышев, которому поручили заниматься новой машиной. Он с интересом осмотрел танк 060, одобрил его, обсудил с конструкторами технические и производственные проблемы и посоветовал заменить пулемет ДШК на гораздо более мощную 20-мм автоматическую пушку ШВАК, хорошо освоенную в авиации, для чего тут же связал Н.А.Астрова с ОКБ-15. Это решение было оформлено по линии Наркомата вооружения, который без промедления объявил конкурс среди ведущих тяжелопулеметных КБ на создание скорострельной 20-мм танковой пушки.

Легкий танк Т-60 во дворе завода № 37. Свердловск, июнь 1942 года. Обращают на себя внимание спицованные литые опорные катки.

Уже вечером вышло постановление ГКО о принятии на вооружение и срочной организации массового производства – до 10 000 единиц в год – новой машины, получившей армейский индекс Т-60 (вначале иногда встречались обозначения Т-60Ш – ШВАК). Предполагалось задействовать 5 заводов наркоматов среднего и тяжелого машиностроения: № 37 (Москва), ГАЗ (танковое производство-завод № 176), Коломенский паровозостроительный (КПЗ) имени Куйбышева, № 264 (Красноармейский судостроительный завод под Сталинградом, ранее выпускавший речные бронекатера проекта 1124) и Харьковский тракторный (ХТЗ), к сожалению, быстро отпавший в связи со срочной эвакуацией. Впоследствии к ним присоединились заводы № 38 в Кирове и № 37 в Свердловске. Одновременно для выпуска танковых агрегатов привлекли московский автозавод «КИМ», завод «Красный пролетарий» и мытищинский машиностроительный завод № 592 (главный конструктор Г.И.Каштанов).

Силовые агрегаты должен был поставлять ГАЗ. Бронекорпуса с башнями для завода № 37 – Подольский и Ижорский заводы, для ГАЗа – Выксунский и Муромский, для ХТЗ – Новокраматорский машиностроительный, Ворошиловградский паровозостроительный и Мариупольский металлургический имени Ильича (тоже быстро выбывший в связи с оккупацией города). Коломенский завод, заводы № 38 и № 264 могли их делать сами. Авиапушки ШВАК поступали с ковровского завода № 2 и с тульского оружейного завода № 535. С конца 1942 года их стали поставлять также медногорский завод № 314 и куйбышевский завод № 525, но сделали немного – всего 363 штуки. Производство ажурных стальных траков для всех заводов возлагалось на Сталинградский тракторный завод имени Дзержинского (СТЗ), обладавший мощным фасоннолитейным цехом.

Для танка Т-60 конструктор А.В. Богачев создал принципиально новый более прочный цельносварной корпус со значительно меньшим забронированным объемом и низким силуэтом – высотой всего 1360 мм, с большими углами наклона лобовых и кормовых листов, выполненных из катаной гомогенной брони 2П– Меньшие размеры корпуса позволили довести толщину всех лобовых листов до 15 – 20 мм, а потом и до 20 – 35 мм, бортовых – до 15 мм (впоследствии—до 25 мм), кормовых —до 13 мм (потом местами до 25 мм). Углы наклона броневых листов к вертикали составляли: для верхнего лобового – 70°, нижнего лобового – 30°, переднего листа рубки водителя – 25°, бортов башни – 25,5°, верхнего кормового – 69°, нижнего кормового – 32,5°.

Водитель располагался посередине в выступающей вперед рубке с откидывающимся в небоевой обстановке лобовым щитком и верхним входным люком толщиной 10 мм (позже – 13 мм), открытию которого при поднятой стрелковой установке уже в меньшей степени мешало курсовое положение башни. Смотровой прибор водителя – быстросменный зеркальный стеклоблок «триплекс» толщиной 36 мм находился в лобовом щитке (первоначально и по бокам рубки) за узкой щелью, прикрываемой бронезаслонкой.

В днище толщиной 6 – 10 мм размещался десантный люк. Для наружного доступа к двигателю и агрегатам трансмиссии имелись съемные передняя броневая крышка в наклонном лобовом листе, верхний боковой надмоторный лист с регулируемым воздухопритоком и задний кормовой с выходными жалюзи, одновременно закрывавший два бензобака емкостью 320 л, расположенные в изолированном бронеперегородкой отсеке. Для их заправки служили два круглых лючка. Съемным был и подбашенный лист толщиной 10 (13) мм.

Новая башня высотой всего 375 мм, спроектированная Ю.П. Юдовичем, более технологичная, чем на Т-40, имела конусообразную восьмигранную форму. Она сваривалась из трапециевидных плоских бронелистов толщиной 25 мм, расположенных под большими углами наклона, что заметно повышало ее стойкость при обстреле. Толщина передних скуловых бронелистов и маски вооружения достигла впоследствии 35 мм. В крыше толщиной 10—13 мм имелся большой люк командира с круглой крышкой. В боковых гранях башни справа и слева от стрелка выполнялись узкие щели, оборудованные двумя смотровыми приборами типа «триплекс».

Башня была смещена к левому борту на 285 мм от оси корпуса. Механизмы наведения стрелковой установки – шестеренчатый горизонтальный и винтовой вертикальный (+27°...—7°), разработанные еще для Т-40, изменений не потребовали. Следует отметить, что некоторые бронекорпусные заводы, ранее связанные с котлостроением, сохранили для Т-60 производство круглых башен конической формы, аналогичных башне Т-40.

На втором опытном образце Т-60 вместо ДШК установили скорострельную 20-мм пушку ШВАК-танковая с длиной ствола 82,4 калибра, созданную в рекордно короткий срок в ОКБ-15 совместно с ОКБ-16 на основе крыльевого и турельного вариантов авиапушки ШВАК-20. В ее конструкции использовалась схема вооружения, разработанная в ОКБ-16 для 37-мм авиапушки НС-37, а ствол был заимствован от мотор-пушки МП-20.

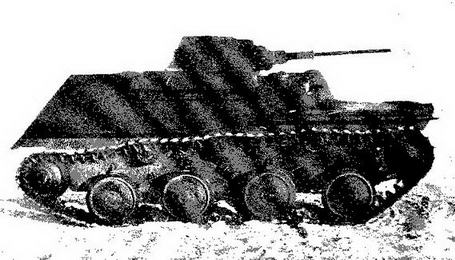

Легкий танк Т-60.

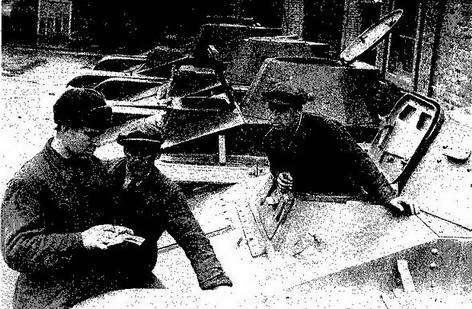

Технический контроль изготовленных танков на заводе № 38. Киров, 1942 год.

Доработка пушки, в том числе и по результатам фронтового применения, продолжалась параллельно с развитием ее производства. Поэтому официально ее приняли на вооружение только 1 декабря, а 1 января 1942 года она получила обозначение ТНШ-1 (танковая Нудельмана – Шпитального) или ТНШ-20, как ее стали называть позже. Разрабатывался и вариант THLU-2 с большей мощностью выстрела, но его не довели до производства.

Для удобства наведения пушка размещалась в башне со значительным смещением от ее оси вправо, что заставило вводить поправки в показания телескопического прицела ТМФП-1. Табличная дальность прямого выстрела достигала 2500 м, прицельная – 7000 м, темп стрельбы—до 750 выстр/мин, масса секундного залпа бронебойными снарядами – 1,208 кг. При определенных навыках можно было вести и одиночную стрельбу. Пушка имела ленточное питание емкостью 754 снаряда (13 коробок). Выброс стреляных гильз из башни наружу осуществлялся через трубку газоотвода под бронировку ствола, а звеньев лент – по направляющей на днище танка, при этом они рассыпались и практически не могли заклинить системы управления. В состав боекомплекта входили осколочно-трассирующие и осколочно-зажигательные снаряды со взрывателем мгновенного действия и бронебойно-зажигательные снаряды с карбидовольфрамовым сердечником и высокой начальной скоростью V₀=815 м/с, что позволяло эффективно поражать легко– и среднебронированные цели, а также пулеметные точки, противотанковые пушки и живую силу врага. Введение впоследствии подкалиберного бронебойно-зажигательного снаряда повысило бронепробиваемость до 35 мм. Как следствие, Т-60 мог бороться на малых дистанциях с немецкими средними танками Pz.HI и Pz.IV ранних вариантов при стрельбе в борт, а на дистанциях до 1000 м – с бронетранспортерами и легкими САУ.

Не сразу удалось добиться безотказности работы пушки из-за перекоса снарядов и заклинивания ленты в питающем рукаве. Этой проблемой в условиях острого дефицита времени занимались на заводе № 37 Н.А.Астров, Н.А.Попов, А.А.Тарасов. Решить ее удалось буквально за несколько дней. Испытания усовершенствованной пушки ШВАК-танковая на Т-60 в сентябре 1941 года прошли успешно.

Вообще же авиационные пушки, требующие чистоты и культуры обслуживания, не всегда надежно работали в условиях повышенной загрязненности и запыленности, свойственных эксплуатации танков.

Слева от пушки в одной спаренной с ней установке размещался пулемет ДТ с боекомплектом 1008 патронов (16 дисков, позднее 15). Сохранялась возможность легкого снятия пулемета и использования его экипажем вне танка с надетыми сошками и плечевым упором. В боевой практике такая ситуация встречалась нередко. В принципе в случае острой необходимости можно было снимать и пушку, по массе (68 кг) мало отличавшуюся от распространенного станкового пулемета «максим», но жесткое закрепление ее для стрельбы вне башни было затруднительным и поэтому не практиковалось.

Загрузка ленты с 20-мм патронами в танк. Ленинградский фронт, 1943 год.

Танковая колонна перед отправкой на фронт. Киров, июль 1942 года.

Размеры и конструкция погона башни с шариковой опорой на Т-60 не претерпели серьезных изменений, что позволяло устанавливать ее на ранее выпущенные Т-40 и Т-30, вероятно, в отдельных случаях это и делалось.

По вооружению и подвижности танк Т-60 в целом соответствовал немецкому Pz.ll, широко применявшемуся в начале войны, и появившемуся позже разведывательному танку «Лухс», несколько превосходя их по бронезащите, запасу хода и проходимости по слабым грунтам. Его броня была уже не только противопульной, она обеспечивала на дистанции до 500 м защиту от снарядов легких пехотных 75-мм орудий, 7,92-мм и 14,5-мм ПТР, 20-мм танковых и зенитных, а также 37-мм противотанковых пушек, распространенных в 1941 – 1942 годах в вермахте.

Размеры по корпусу новой машины не изменились (длина —4100 мм, ширина по пальцам гусениц – 2302 мм), при этом пушка не выступала за его пределы. Заметно уменьшилась высота—до 1735 мм, что снижало силуэт танка и соответственно уязвимость в бою. База, колея (2034 мм), клиренс, гусеница, ходовая часть, подвеска с балансирами остались практически неизмененными. Впоследствии по условиям унификации и удобства ремонта все торсионы делались одного диаметра, постепенно с ростом нагрузок увеличившегося до 34 мм. Амортизаторов по– прежнему не было, продольная раскачка сохранялась, но опыт боевой эксплуатации выявил, что она значительно уменьшается при движении с повышенной скоростью, особенно по слабопересеченной местности и по шоссе без глубоких выбоин. Так, скорость в очередной раз выручала легкие танки.

По производственным соображениям на машинах, выпущенных вновь созданными танковыми заводами, первое время монтировались цельнолитые спицевые опорные катки, иногда даже без резиновых бандажей. Для облегчения скалывания льда с траков гусениц при зимней эксплуатации резиновые бандажи на задних поддерживающих катках ликвидировали. Потом их делали совсем без бандажей – резина стала остродефицитной, а о снижении шума можно было больше не заботиться. Ряд заводов применял цельнолитые неразборные ведущие звездочки с пониженным уровнем твердости – менее долговечные, но более технологичные и дешевые. На войне и их ресурса, как правило, вполне хватало. Для предотвращения заклинивания траков, особенно опасного при слабом натяжении гусениц на машинах с передними ведущими звездочками около бортовых передач, ввели специальные отбойники – верхние и нижние.

Т-60

Опорные катки и ленивцы сделали полностью взаимозаменяемыми – потери от такой унификации, а они всегда есть, были меньше, чем от трудностей со снабжением. Радиально-упорные шарикоподшипники опорных катков и ленивцев весной 1942 года заменили на обычные радиальные. Хотя они оказались на 25 – 45% менее долговечными, но зато не требовали регулировки, трудно осуществимой во фронтовых условиях. У конструкторов такая замена скорее всего вызвала огорчение, но таково безжалостное требование войны или один из ее уроков – обходиться без излишеств даже в ущерб долговечности. Кстати, с тех пор в катках применяются только нерегулируемые подшипниковые узлы, а их приемлемая долговечность поддерживается за счет увеличения размеров опор.

На Т-60, как и на Т-30, облегчили управление бортовыми фрикционами и их обслуживание: вместо кулачковых отводок ввели шариковые – знаменитые «слезки», как на Т-34.

Радиостанции устанавливались далеко не на всех сериях машин, на первых их не было совсем. Внутренняя связь осуществлялась с помощью ТПУ-2 или сигнальными лампами.

Установка вооружения (план):

1 – маска, 2 – пулемет ДТ, 3 – оптический прицел ТМФП, 4 – шаровая установка, 5 – магазин пулемета ДТ, 6 – рукоятка стопора башни, 7 – подъемный механизм маски, 8 – налобник прицела, 9 – пушка ТНШ, 10 – трубка гильзоотвода, 11 – направляющая патронной ленты, 12 – поворотный механизм башни, 13 – рычажок выключения поворотного механизма, 14 – рукоятка заряжания.

Установка вооружения (разрез по пушке ТНШ):

1 – пушка ТНШ, 2 – заслонка вентиляционного отверстия башни, 3 – стопор походного крепления маски, 4 – рукоятка поворотного механизма, 5 – коробка с патронной лентой, 6 – кронштейн коробки.

Двигатель ГАЗ-202 мощностью 76 л.с. при 3400 об/мин, с чугунной головкой цилиндров и степенью сжатия 5,6, уже не имел тех высоких параметров, как ГАЗ-11 А, но стал надежнее и долговечнее – выходов из строя его несимметричных шатунных подшипников и пробоя прокладки головки цилиндров не наблюдалось. Он без особых последствий выдерживал кратковременную работу на более распространенном в армии и не столь дефицитном в военное время автомобильном бензине 2-го сорта. На двигатель ставились только карбюраторы с восходящим потоком – обычно один и даже два М-9510 от ГАЗ-М-1 или один МКЗ-6 от ЗИС-5, а впоследствии специально созданный К-43 с ограничителем оборотов. Мощность генератора Г-41 повысили до 200 Вт, хотя на первых сериях танков без рации пришлось довольствоваться стандартным автомобильным генератором мощностью 100 Вт. Зато две аккумуляторные батареи – основная и запасная – стали штатным оборудованием всех танков, даже нерадиофицированных. Это повышало их постоянную готовность к бою.

Был усилен ременный привод вентилятора и водяного насоса, однако надежность его по-прежнему оставалась неудовлетворительной,учитывая высокую температуру в моторном отделении и постоянную угрозу пожара. Не вызывало сомнений, что эта мера временная, требующая радикальной переработки. Позже ввели более надежный шестерёнчатый привод вентилятора, правда, уже на следующих легких гусеничных машинах.

Удалось решить и проблему ручного запуска двигателя. Через люк в переднем нижнем листе брони заводная рукоятка вставлялась в храповик пускового вала, который с помощью карданного привода и механизма ручной заводки, закрепленного на картере коробки передач, проворачивал двигатель. Механизм включался принудительно рычагом, а после запуска выключался автоматически. В дальнейшем эта оправдавшая себя система применялась и на других легких гусеничных бронемашинах.
