Установка электровыключателей

Установить выключатели в дачном доме совсем несложно, надо лишь строго соблюдать технику безопасности при работе с электроприборами и приобрести необходимые инструменты.

Прежде чем приниматься за установку выключателя, требуется провести подготовительные работы.

Сначала определяют, какая в доме проводка – наружная или скрытая. После этого грамотно подбирают выключатель, учитывая ток и напряжение в сети, куда он будет монтироваться. Информация о технических характеристиках представлена на обратной стороне выключателя. Если подобрать устройство неправильно, то оно во время эксплуатации будет сильно нагреваться, что может привести к короткому замыканию и возгоранию.

Затем подбирают место для выключателя. Обычно их устанавливают возле дверного проема на высоте приблизительно 1,5 м от пола. Дверь в открытом состоянии не должна мешать пользоваться выключателем.

Монтаж выключателя открытой проводки

Выключатель такого типа состоит из механизма переключения, подрозетника и крышки, снабженной кнопкой. Его монтаж производят в несколько этапов. Сначала убирают с помощью отвертки верхнюю крышку и разбирают устройство, после чего снимают механизм выключателя. Затем прикладывают подрозетник к тому месту, где он будет закрепляться, просверливают для него отверстия в стене и вбивают в них дюбели. После этого ставят подрозетник на место и прикручивают винтами к стене. Наконец, устанавливают и закрепляют винтами механизм, зачищают на 2–2,5 см от края провода и просовывают их в специально предусмотренные клеммы. Закрутив винты, фиксируют установленную проводку, возвращают на место крышку выключателя и закрепляют ее.

Разумеется, подобные работы проводят только после отключения электричества на распределительном щитке.

Если в доме длинный коридор, то желательно установить в разных его концах выключатели с сигнальными лампочками. Когда выключатель выключен, то они горят в темноте. Это позволит быстро найти их ночью и избежать риска на что-либо наткнуться в темноте.

Провода требуется соединить в определенном порядке. Как правило, фаза – это коричневый или белый провод, ноль – синий или черный, заземление – зеленый, желтый, желто-зеленый провод. На корпусе каждого выключателя существует маркировка, которая позволяет разобраться с правильностью подключения прибора.

Монтаж выключателя скрытой проводки

Такой тип выключателя отличается от описанного выше крышкой и подрозетником. Подрозетник выглядит как своеобразная чаша, в которую помещаются все остальные элементы выключателя. Конечно, и в способе монтажа имеются определенные отличия. Скрытые выключатели и подрозетники продаются по отдельности. Подрозетники подразделяются на те, что предназначены для гипсокартона, и на те, что подходят для кирпичных и бетонных стен.

Для монтажа скрытого выключателя потребуется гораздо больше усилий и времени. Придется дополнительно штробить стену, а также оборудовать достаточно большую нишу, в которую будет вставляться подрозетник. Эти операции необходимы в том случае, когда выключатель монтируется с нуля.

Если же нужно заменить выключатель на новый, действуют в следующей последовательности:

• устанавливают подрозетник на место и через специальные отверстия заводят провода;

• укрепляют подрозетник и подключают к выключателю провода точно таким же образом, как и у наружного выключателя;

• аккуратно помещают провода вглубь подрозетника и ставят на место механизм устройства;

• проверяют тестером качество установки прибора и подключения к нему проводов, после чего подают напряжение к выключателю.

Установка осветительных приборов

Дачные дома освещаются разнообразными осветительными приборами. К ним относятся и люстры, и бра, и точечные светильники, и торшеры. Каждый из них требуется грамотно подключить к электрической цепи. Чаще всего в современных домах используются точечные осветительные приборы, бра и люстры.

Установка и подключение люстры

Современные люстры обладают двумя видами крепления к поверхности потолка. Первый вид – с помощью отверстия и специального крюка, второй – с помощью специально предусмотренного кронштейна. Если люстра достаточно тяжелая, то ее монтируют на крюк, легкие конструкции обычно устанавливают на кронштейн.

Для монтажа крюка пробивают в плите перекрытия небольшое отверстие. В плитах полой трубчатой конструкции имеются пустоты, именно такой пустоты и надо достичь. После этого в получившееся отверстие вставляют штырь 20 см длиной для подвешивания крюка. Затем на крюк вешают люстру.

Но можно закрепить крюк в потолке и иным способом.

Для этого приобретают крюк, имеющий вид подпружиненной «бабочки». Чтобы его смонтировать, требуется всего лишь просверлить небольшое отверстие в плите. Бабочка, устанавливаемая в отверстие, при этом сжимается. Когда она достигнет полости внутри плиты, то разожмется и сможет хорошо зафиксировать в потолке крюк.

Монтаж люстры с помощью кронштейна гораздо проще. Сначала приставляют к потолку кронштейн и намечают места для просверливания отверстий. Далее сверлят отверстия, вставляют в них пробки, снова прикладывают кронштейн к потолку и прикручивают его с помощью саморезов. Затем надевают на кронштейн люстру и фиксируют ее декоративными колпачками с резьбой.

Основная сложность заключается не в закреплении на потолке люстры, а в ее подключении к электрической проводке. Для этого соединяют между собой все провода с соблюдением их цвета: белые с белыми, зеленые с зелеными, черные с черными. Современные люстры продаются полностью готовыми к подключению, у многих из них есть подсоединенный клеммный разъем на конце проводов, что значительно облегчает подключение.

Достаточно всего лишь установить концы уже соединенных проводов в этот разъем, после чего с помощью отвертки подключить его к проводам, которые выходят из потолка. В том случае, если провода в разводке и на люстре выполнены из одинакового материала, вместо клемм можно воспользоваться изолентой и обычной скруткой.

Установка точечных светильников

Обычно точечные светильники входят в состав подвесных потолочных систем. Их не устанавливают в бетонный потолок. Если они монтируются в подвесной потолок любого типа, то в его поверхности высверливают отверстие с помощью специальной коронки, после чего в него вставляют светильник и фиксируют специальными разжимами. Перед установкой их просто сжимают руками.

При монтаже светильников, бра и люстр требуется неукоснительно соблюдать правила электробезопасности. Все места соединений проводов не должны нагреваться или искрить. Если лампы при включении мигают или светят в неполную мощность, значит, подключение было произведено неправильно.

Точечные светильники подключаются к электрической сети посредством клемм. Они располагаются либо на концах проводов, выходящих из прибора, либо на его патроне (рис. 14). Электрическую проводку стоит проложить еще на стадии монтажа подвесного потолка, тогда установить светильники будет проще.

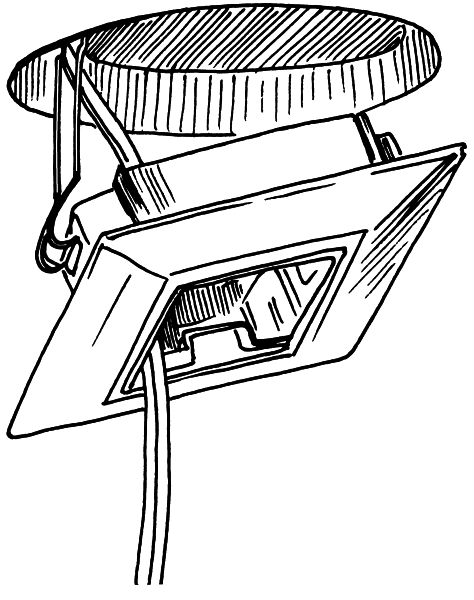

Рисунок 14. Установка точечных светильников

Монтаж бра

Установка бра по своей сути почти ничем не отличается от монтажа люстры на кронштейн. В обоих случаях используется крепление одного вида. Разница заключается лишь в плоскости, на которую монтируют подобные осветительные приборы.

Сначала намечают место, где будет крепиться к стене кронштейн. Для этого прикладывают кронштейн к плоскости поверхности, предварительно пропустив электропровод через консольную деталь. Затем сверлят отверстия и устанавливают кронштейн с помощью саморезов и пластиковых пробок. Они обычно продаются в комплекте с бра.

Потом подсоединяют бытовое устройство к электрической проводке. Здесь действуют таким же образом, как при подключении точечного светильника или люстры: используют клеммы или скрутку с качественной изоляцией места соединения проводов.

Бра, уже подключенное к проводке, устанавливают на кронштейн. На нем есть 2 торчащих винта, на которые и надевают осветительный прибор. В заключение бра фиксируют декоративными гайками, выполненными в виде никелированных или хромированных колпачков.

Монтаж осветительных приборов в натяжной потолок

Монтаж осветительных приборов в натяжной потолок осуществляют по иному принципу, так как закрепить люстру либо точечный светильник на натянутой достаточно тонкой пленке невозможно. Поэтому для должной установки приборов изготавливают и монтируют на сам потолок закладные детали еще до натяжения полотна.

Закладные детали для точечных светильников и люстры конструкционно различаются. Если люстру можно подвесить при помощи закладной детали из металлических профилей, предназначенных для гипсокартона, или отшлифованного листового материала, то для точечных светильников потребуются длинные шпильки. С их помощью светильники крепятся на кронштейн.

Монтаж люстры на натяжной потолок

Чтобы установить точечные светильники, изготавливают или покупают уже готовую закладную деталь. Она имеет вид кольца, которое монтируется на П-образные кронштейны.

Чтобы установить любой осветительный прибор в натяжной потолок, потребуется прорезать под него отверстие острым ножом. Чтобы он не повредил тонкую пленку, в месте предполагаемого отверстия следует наклеить кольцо из тонкого пластика с помощью суперклея. Внутри такого кольца можно с легкостью прорезать подходящее отверстие.

Установка стабилизатора напряжения

Скачки напряжения в сети происходят достаточно часто. Такое явление вовсе не безобидно, поскольку может причинить серьезный вред имуществу и привести к пожару. Крайне чувствительна к подобным сбоям компьютерная и бытовая техника.

Чтобы избежать столь значительных последствий, необходимо установить стабилизаторы напряжения, которые защитят чувствительное дорогостоящее оборудование от искажений в сети напряжения, а также от различных помех. Но чтобы подобное устройство действительно функционировало нормально, требуется неукоснительно соблюдать схему подключения стабилизатора к сети (рис. 15).

Подключение стабилизатора в сеть напряжением 220 В

Желательно устанавливать стабилизатор напряжения сразу за электрическим счетчиком. У устройства есть три контакта, которые предназначены для подключения на входе и выходе разорванного контакта фазы и безразрывного подключения нулевого провода. Стабилизатор призван четко отследить номинал напряжения на фазном проводе. Когда возникают какие-либо искажения, однофазный стабилизатор немедленно отключает нагрузку. Подключать прибор необходимо только при обесточенной сети.

Рисунок 15. Последовательное включение в разрыв провода фазы

Не стоит забывать о ежегодном профилактическом обслуживании стабилизатора напряжения. В первую очередь нужно проверить надежность подсоединения бытового устройства, для чего требуется зачистить контакты и немного подтянуть их.

Нулевой провод сначала подключают к стабилизатору, после чего переходят к основному проводу сетевого напряжения. Для этого можно использовать скрутку или клеммы.

Если у стабилизатора имеются четыре контакта, схема практически такая же:

«фаза» – вход и выход;

«ноль» – вход и выход.

В подобном случае производится разрыв и нулевого провода, если подключение нагрузки целиком осуществляется через стабилизатор.

Подключение стабилизатора в сеть напряжением 380 В

Если в доме оборудована трехфазная система энергоснабжения, предусматриваются специальные защитные устройства – так называемые трехфазные стабилизаторы напряжения. Но обычно потребители монтируют еще и три однофазных аппарата (рис. 16). По нормам электробезопасности делать это допустимо. Ведь в быту крайне редко используются трехфазные потребители энергии – приборы, снабженные электродвигателями. Поэтому три однофазных стабилизатора обеспечивают достаточно эффективную нагрузку, рассчитанную на трехфазную сеть.

Рисунок 16. Подключение трех однофазных стабилизаторов

В этом случае все приборы подключаются по той же схеме, что и стабилизатор в сеть напряжением 220 В, только каждый для отдельной фазы. Что касается нулевого провода, то он подключается неразрывно.

Преимущества подобного метода заключаются в экономии, поскольку три однофазных устройства стоят дешевле одного трехфазного. Не стоит забывать и об удобстве, поскольку трехфазный блок, вышедший из строя, отключит электроснабжение полностью. С тремя установками сразу подобное случается крайне редко.

Правила монтажа стабилизатора напряжения

При установке стабилизатора в дачном доме надо помнить, что место предполагаемого монтажа должно непременно хорошо вентилироваться. Иначе прибор будет перегреваться и спустя некоторое время выйдет из строя.

Желательно устанавливать подобное устройство на открытой площадке. Если это по каким-либо причинам невозможно, допустимо смонтировать его на специальной полке или в нише. Но следует неукоснительно соблюдать параметры для такого отсека: между корпусом бытового прибора и стенками ниши должен оставаться зазор не меньше 10 см. Что касается внутренней отделки такого отсека, то она должна быть выполнена только из негорючих материалов. Жалюзи или шторки, которыми нередко декорируют такую нишу, тоже должны быть из негорючих материалов.

Сечение провода, используемого для подключения, должно обязательно соответствовать суммарной нагрузке. Также непременно требуется смонтировать автомат защитного отключения. Несмотря на то, что подобными устройствами снабжаются любые стабилизаторы, дополнительное УЗО способствует значительному продлению срока эксплуатации прибора.

При проведении этих работ требуется обязательно отключить напряжение в сети. К прибору должны подключаться нагрузки, чья номинальная мощность выше показателей самого устройства. Мощность стабилизатора должна превышать мощность подключаемых к сети потребителей на 20–30 %.

Особенности подключения стабилизатора напряжения

Крайне важно при подключении устройства соблюдать очередность подсоединения проводов и стремиться полностью соответствовать схеме. После подключения нужно обязательно проверить, насколько хорошо функционирует устройство – не должно быть никаких посторонних шумов и потрескивания.

Есть такие модели стабилизаторов, на которых не предусмотрены соединительные контакты на корпусе. Это законченный блок, на котором есть разъемы для розеток. Данная конструкция характерна для защитных устройств, обладающих малой мощностью. К такому стабилизатору оборудование, которое нуждается в защите, подключается посредством розетки. Подсоединение к клеммам в данном случае не требуется.

При монтаже стабилизатора напряжения следует помнить о том, что его ни в коем случае нельзя располагать перед электрическим счетчиком. Подобный подход, скорее всего, вызовет претензии у представителей контролирующих органов. Поэтому данное устройство можно размещать только после счетчика во избежание неприятностей.

Установка устройства защитного отключения

Любая утечка электроэнергии нежелательна. Если какая-либо электрическая система функционирует нормально, ток течет исключительно по электрическим цепям. Если относительно земли возникнет ток, он и будет являться утечкой. Она появляется при пробое на корпусе, который изначально был заземлен, при прикосновении пользователя к токонесущим элементам. В этом случае ток утечки пройдет сквозь человека. Утечка может возникнуть и при устаревании электрической проводки.

Лучше всего подключить устройство защитного отключения максимально близко к вводу электрического питания. Поскольку промежуток сети, идущий до электрического счетчика, строго контролируется электроэнергетическими организациями, следует устанавливать УЗО после счетчика. Тогда можно будет обеспечить полную защиту всей цепи от возможных утечек на землю.

У подобного способа подключения существует недостаток – обесточивание электрифицированной зоны, проходящей сквозь такую защиту. Если крайне нежелателен подобный исход, лучше установить несколько УЗО либо смонтировать его лишь для особо значимого участка цепи с точки зрения электробезопасности. Но следует помнить, что такая безопасность необходима везде.

Ниже показана схема подключения подобного устройства, которая чаще всего используется на практике (рис. 17).

Рисунок 17. Схема подключения устройства защитного отключения (УЗО)

На нижней схеме показана общая схема внутреннего устройства защиты такого рода. УЗО иначе называют дифференциальной защитой, оно призвано автоматически отключать подачу электрической энергии, если появится утечка тока на землю.

УЗО должно отслеживать разность значений тока между фазным и нулевым проводами. Если работа устройства номинальна, такой разности быть не должно – сколько тока проходит по фазному проводу, столько же потом проходит по нулевому.

Но если, например, проводка проложена в сыром помещении и при этом имеет повреждения в изоляции, тогда влага попадает сквозь повреждение на токонесущую жилу и образуется цепь между землей и проводом. Этот ток утечки и окажется разницей в значениях, на которую отреагирует устройство защитного отключения.

Когда ток такой утечки будет снят с катушки внутреннего трансформатора и затем передан в поляризованное реле, в нем произойдет усиление сигнала. В результате запустится механизм, который отключит УЗО. Поэтому пока неисправность не будет обнаружена и устранена, УЗО при каждом взводе вновь будет выбивать, образуя защиту.

Поскольку любое устройство может сломаться, УЗО также не является исключением. Для такого случая оно снабжена функцией самопроверки – тестирования. На передней стороне устройства располагается тестовая кнопка, если на нее нажать, произойдет имитация тока утечки. В результате устройство автоматически сработает и отключится. Поэтому при возникновении подозрения, что устройство неисправно, достаточно нажать на такую кнопку, чтобы убедиться, так ли это на самом деле.

При подключении УЗО следует руководствоваться надписями, находящимися на корпусе самого оборудования. Существуют не только однофазные, но и трехфазные УЗО, отличающиеся количеством контактов. Их подключение производят аналогично: к нейтрали подключают нулевой провод, а к фазным контактам – три фазы.

Целесообразно устанавливать такие устройства там, где требуется обеспечить надежную электробезопасность. А где непредвиденное отключение электроэнергии может вызвать негативные последствия, подобную защиту лучше не использовать.

Устанавливая в доме УЗО и устройства заземления обязательно нужно знать

Осуществлять заземление без зануления или УЗО запрещается. Неправильно выполненное заземление гораздо опаснее, чем использование электросети вовсе без него.

Нельзя подключать клеммы «земля» к естественному или искусственному заземлению тех электроприборов и розеток, что защищены лишь автоматами, призванными предохранять проводку от короткого замыкания в цепях фаза – фаза и фаза – нейтраль. Дело в том, что автоматы способны сработать только от тока, который в несколько раз выше их номинала. Самодельное или естественное заземление обычно обладает сопротивлением, не способным создать такие токи. Следовательно, оно не сможет произвести в течение 0,4 с (норма безопасности) защитное отключение автоматов.

К примеру, если на подстанции заземление нейтрали будет соответствовать правилам и составит 4 Ом и оборудованное в доме заземление также будет равняться 4 Ом, а в одном из подключенных к сети электрических приборов возникнет пробой, на всех корпусах, присоединенных к заземлению посредством защитных заземляющих проводников приборов возникнет опасный потенциал, равный 110 В. Если же сопротивление заземления будет выше 4 Ом, то опасное для жизни напряжение на корпусах бытовых приборов окажется еще более высоким.

Ни в коем случае нельзя подключать вывод «земля» электроприборов, розеток, а также металлических корпусов бытовых приборов к сторонним токопроводящим элементам здания и трубам.

Нужно правильно осуществлять соединение проводов при монтаже. В настоящее время чаще всего используют для этой цели соединительные колодки. Конечно, они значительно ускоряют процесс электромонтажа, но все же не столь надежны, как традиционная скрутка, предусматривающая последующую сварку или пайку проводов.

Если возникнет пробой на корпус в бытовом приборе, который соединен с трубопроводом либо иным сторонним токопроводящим элементом, автоматы могут не сработать. В результате все токопроводящие предметы, соединенные электрически, окажутся под напряжением. В итоге может произойти массовое поражение электрическим током, чреватое летальным исходом, а также появится высокая вероятность возгорания.

Зануленная и заземленная труба может в любое время перестать быть таковой. Например, если будет проведен ее ремонт или из-за коррозии, часто возникающей в местах резьбовых соединений. Сегодня часто применяются трубы из пластика, которые не могут выполнять роль защитного проводника или естественного заземления.

Нельзя в тех домах, где установлена двухпроводная проводка, подключать вывод «земля» электрических приборов и розеток, металлических корпусов бытовых приборов к ее нейтральному проводу, т. е. запрещается занулять вывод «земля» подобных устройств.

Завод «земляной» клеммы в щит и ее зануление там, а также соединение клеммы с нейтральным проводом при помощи перемычки смертельно опасно.

Разрыв нейтрального провода может произойти в любом месте. В этом случае практически все включенные в сеть электроприборы сгорают, провода на воздушных линиях перехлестываются, фаза и нейтраль меняются местами, и, как результат, на зануленных корпусах бытовых приборов возникает опасное напряжение перекоса сети.

В том случае, когда трехпроводная проводка проведена и уже подключена, но заземление еще не обустроено, следует отключить защитный проводник в щите от люстр и иных электроприборов, розеток и защитной шины и заизолировать его. Если возникнет пробой в одном из приборов, находящихся под опасным напряжением через защитный проводник, то под напряжением окажутся все корпуса электроприборов, способные проводить ток. Особенно опасна такая ситуации при отсутствии УЗО.

Если защитные проводники подключены, а заземления нет, то все емкостные и статические токи подключенных в сеть электроприборов суммируются через защитный проводник. В результате даже при пользовании исправными бытовыми приборами возможно смертельное поражение током. Поэтому важно полностью отключить электричество и вынуть все вилки из розеток, прежде чем отключать защитные проводники.

В первую очередь от поражения электрическим током защищает УЗО, несмотря на то что правила говорят о подобном приспособлении всего лишь как о дополнительной защите. Автомат способен предупредить короткое замыкание, а заземление – снять емкостные и статические токи электроприборов, что хоть и не полностью, но все же понижает опасный потенциал.

Нельзя также забывать о том, что монтаж выключателей, электрических приборов и розеток без использования десятиамперного УЗО смертельно опасен.

Не стоит по своей инициативе подключать к заземлению нейтральный провод. Это приведет к повторному заземлению на вводе нейтрального провода и, как следствие, занулению электрических приборов.

Если обустраивать такое повторное заземление нейтрали при питании электричеством от воздушных линий, то лучше делать его в месте отвода от токопроводящей линии.
