1.5. Инструменты для строгания, опиливания, иной обработки поверхности
Рубанок необходим для состругивания излишков древесины (толщиной 3–4 мм) и получения ровных гладких поверхностей. На рис. 1.39 вы видите одинарный металлический рубанок: он предназначен для строгания преимущественно ровной прямослойной древесины.

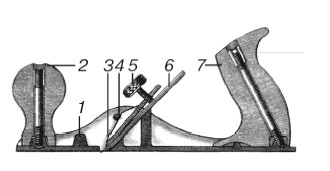

Рис. 1.39. Одинарный металлический рубанок:
1 – корпус; 2—рукоятка (передняя ручка); 3 – прижим; 4 —упорный стержень; 5 – прижимной винт; 6 – нож; 7—ручка (задняя)
Рубанок с двойным ножом (рис. 1.40, а) служит для обработки предварительно обструганной поверхности, а также первичного строгания древесины с пороками. Разновидность этого рубанка – шлифтик на рис. 1.40, б – отличается укороченной колодкой «лодочка» и увеличенным (до 60°) углом резания.

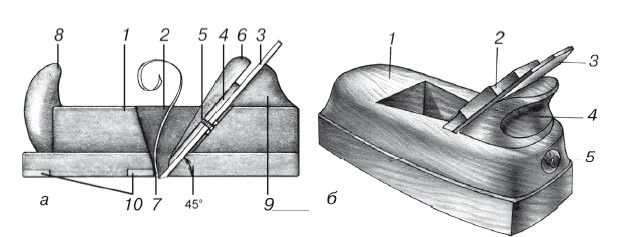

Рис. 1.40. Рубанок с двойным ножом (а) и шлифтик (б):
а: 1 – колодка; 2 – леток; 3—нож; 4—стружколом;5– винт (крепление стружколома); 6– клин; 7– пробка; 8—рог; 9—упор; 10—вставки из твердой древесины; б: 1 – колодка; 2 – клин; 3 – двойной нож; 4 – упор;5 – пробка
Двойная режущая деталь рубанка состоит из основного ножа и фальшивого, иначе – стружколома, который бывает плоским или выпуклым («горбатиком»). Между тем его роль значительна: стружколом не только надламывает срезанную стружку, чтобы быстрее вытолкнуть ее из летка, но и регулирует ее толщину. Чем стружка тоньше, тем чище поверхность изделия.
Рис. 1.41. Шерхебель:
1 – корпус; 2 – передняя ручка; 3 – прижим; 4 – винты для регулировки положения ножа; 5—задняя ручка;6—нож
Покажем читателю иные разновидности рубанка.
Назначение шерхебеля (рис. 1.41) – первичное грубое состругивание (обдирка) за один проход излишков древесины толщиной 3–5 мм.
Рис. 1.42. Рубанок-горбач (а) и деревянный шпунтубель (б):
а: 1 – основная колодка; 2 – клин; 3 – нож; 4 – винт; 5 – гайка; 6 – дополнительная колодка (упорная планка); б: 1 – подошва; 2 – колодка; 3 – винт регулировки кривизны подошвы; 4 – гайка-регулятор кривизны подошвы; 5 – прижим; 6 – защелка; 7 – нож; 8 – вилка крепления ножа
Универсальный металлический рубанок-горбач (рис. 1.42, а), шпунтубель (рис. 1.42, б) – служат для профильной обработки вогнутых и выпуклых поверхностей (шпунтубель – для выборки пазов на кромках и пластинах деталей).
Для строгания мелких заготовок или труднодоступных мест часто используются малогабаритные рубанки типа «Малютка». Косое лезвие и меньший угол резания (до 12–20°) у ножа торцевого рубанка – для обработки торцов изделий, небольших криволинейных поверхностей и т. п. Редко, но используются в хозяйственно-бытовых (а в основном в профессиональных) работах: медведка (для грубого строгания больших поверхностей – бревен, досок наружной обшивки дома, половых и потолочных досок), зензубель (делает выборку четвертей, фальцев, их зачистку), галтель (вырезка желобов с разными радиусами закругления). Цинубель – очень интересный инструмент. Если его «собратья» стараются сделать поверхность гладкой, то нож цинубеля имеет мелкие зубья, которые нарочно процарапывают обрабатываемую поверхность (рис. 1.43). Для чего? Для подготовки участков под облицовку, склеивание (шероховатость здесь необходима). Ручка цинубеля обычно представляет собой рог.

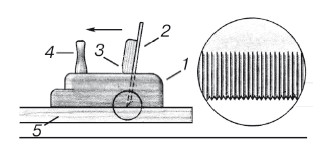

Рис. 1.43.Цинубель (фрагмент – нож цинубеля):
1 – корпус; 2 – нож; 3 – клин; 4—ручка-рог; 5 – обрабатываемая поверхность
Фуганок (рис. 1.44) предназначен для гладкого строгания и выравнивания больших поверхностей, обычно после обработки рубанком.

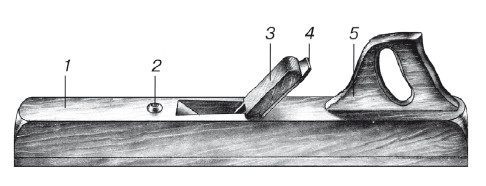

Рис. 1.44. Фуганок:
1 – коробка; 2 – пробка; 3 – клин; 4 – нож; 5—ручка

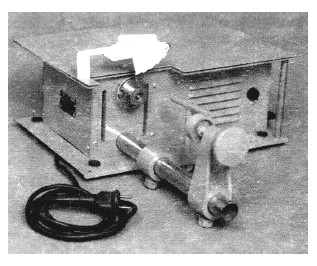

Электрорубанок значительно ускоряет трудовой процесс, точнее и качественнее обрабатывает поверхности. Если же хозяин желает получить два (три, четыре) «в одном флаконе», порекомендуем универсальное настольное деревообрабатывающее устройство (рис. 1.45). Что оно «умеет»? Изготавливать поделки из мягких материалов; фрезеровать пазы; точить режущие инструменты; сверлить отверстия; раскраивать и фуговать пиломатериалы.
Рис. 1.45
Рис. 1.46. Разновидности циклей
Цикля (рис. 1.46). Ею окончательно доводят и зачищают деревянные изделия, главным образом выравнивают лицевую поверхность паркета, что и называется циклеванием.
Шабер (рис. 1.47). Им обрабатывают поверхности деталей (шабрение – снятие тонкой стружки) в процессе наладки, сборки, ремонта, зачищают поверхности перед пайкой и после нее, удаляют грязь, засохшую краску и т. п.

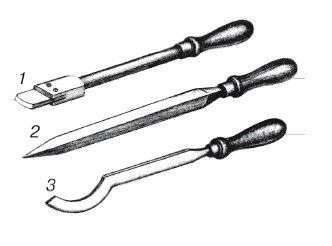

Рис. 1.47. Шаберы:
1 – плоский составной;2 – трехгранный; 3 – лопаточный
Рубанок, фуганок и другие подобные инструменты относятся к большой группе стругов. Выше мы назвали и показали те из них, которые необходимы или рекомендуются домашнему мастеру, если он, конечно, не организовал дома плотнично-столярное производство.
Любой струг имеет нож– стальной резец (раньше назывался железкой), который закрепляется в металлическом станке либо деревянном корпусе (колодке) с помощью винта либо клина. Поясним терминологию (см. рис. 1.40). Сквозное отверстие в средней части станка (колодки) называется леток – для установки ножа и выхода стружки. Леток, сужаясь книзу, переходит в узкую прорезь – «ротик», откуда выглядывает лезвие ножа. «Ротик» делит подошву колодки (станка) на переднюю (носок) и заднюю (пятку). Упоры, фигурные ручки предназначены для удобства в работе.
Кстати, носок струга защищает древесину и улучшает чистоту строгания. Вы спросите, как? Дело в том, что при обработке вдоль волокон перед лезвием ножа возникает так называемая опережающая трещина: она тем больше, чем толще снимаемая стружка и меньше угол резания. Впереди ножа нужен подпор, который препятствовал бы распространению этой трещины. Именно носок струга, двигаясь вместе с ножом, выступает в роли подпора.
Для успешной работы струг следует наладить – правильно выставить и закрепить нож. Лезвие выдвигают легкими ударами молотка (киянки) по хвостовой части ножа или по переднему торцу колодки (станка). Лишний выпуск лезвия уменьшают несильными ударами молотка по заднему торцу колодки. Перекос лезвия устраняют, подбивая молотком бока хвостовой части ножа. Чем уже и ровнее полоска лезвия над подошвой, тем стружка будет тоньше, а чистота строгания выше. Нож в оптимальном положении закрепляют, плотно забив клинок молотком. Нож из летка достают, несильно ударяя молотком по заднику колодки, чем ослабляют зажим клинка.
Ручные цикли для паркета сейчас используются редко, так как давно есть электрический агрегат. Но для домашних столярно-плотницких работ они могут понадобиться. На рис. 1.46 показаны цикли – простые и сложная. Простые имеют постоянное лезвие; у сложной между металлическими губками зажимаются сменные ножи. Лезвие цикли имеет специальный заусенец, т. е. загиб режущей кромки на ОД—1 мм: его делают гранью напильника или стальной пластинкой после заточки и правки цикли на оселке. Такой заусенец облегчает снятие стружки. Что касается шабера (рис. 1.47), то он «выходит из моды», так как для чистки загрязненных поверхностей применяются различные растворители. Но при выполнении грубой работы шабер является безвредным инструментом, щадит текстуру древесины.

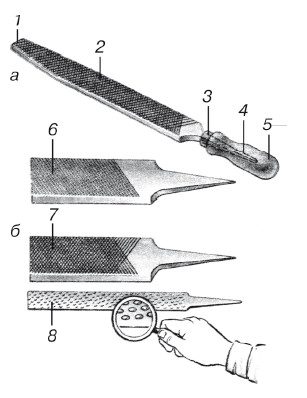

Рис. 1.48. Основные части напильника (а) и виды насечек (б):
1 – носок; 2—рабочая часть; 3 – кольцо; 4 – хвостовик; 5—ручка; 6 – одинарная насечка; 7– двойная (перекрестная) насечка;8—рашпильная насечка
Напильник (рис. 1.48). Этот стальной брусок определенного профиля и длины, имеющий рабочую часть и хвостовик, – поистине универсальный инструмент. Он предназначен для снятия небольших слоев металла, обработки (отделки, выравнивания) изделий из дерева, пластмассы и пр.
Его рабочие свойства определяет шаг насечки (число насечек, приходящихся на 10 мм длины бруска) или номер насечки. Различают напильники: драчевые (шаг насечки 4,5—12, номер насечки 0–1) для грубого или предварительного опиливания; полуличные, личные (13–26; 2–3); бархатные (42–80; 4–5) для чистового опиливания, шлифования, доводки деталей. Напильник с крупной насечкой – это рашпиль, с мелкой – надфиль, применяемый для самых тонких, ювелирных операций (он маленький, не имеет хвостовика).
Знаете ли вы?
«Вечный» напильник. Не спешите выбросить износившийся напильник. Погрузите его в раствор нашатыря, затем выньте и оставьте на несколько дней в покое (только изредка переворачивайте). Так он покроется толстой коркой ржавчины. Не беда! Счистите этой слой металлической щеткой – и снова работайте напильником.
Иногда новички спрашивают, для чего предназначена та или иная насечка. Поясняем. Одинарная насечка позволяет снимать ровную стружку по ширине бруска напильника. Применяют ее для обработки мягких металлов (медь, бронза, алюминий, латунь и др.), а также неметаллических материалов, у которых сопротивление резанию невелико. Двойная насечка образуется после нанесения на основную менее глубокой – вспомогательной насечки под большим углом к оси напильника. Она как бы разрубает основную на зубья по всей ширине бруска, благодаря чему стружка получается мелкой, а поверхность – менее шероховатой. Двойная насечка применяется для обработки очень твердых материалов – стали, чугуна и др. Рашпильная (точечная) насечка – это отдельные зубья, расположенные в шахматном порядке. Рашпилем обрабатывают очень мягкие материалы.

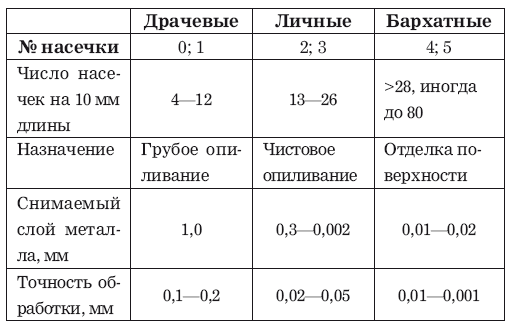

Читателю будет интересна классификация напильников и по крупности зуба (т. е. по шагу насечек):
Шлифовальная шкурка нужна для получения гладких поверхностей посредством шлифования. Это кусок (рулон) ткани или плотной бумаги (основа), на которой беспорядочно наклеены абразивные зерна. Шлифовальная шкурка на бумажной основе называется наждачной бумагой. Абразивные зерна – это осколки или микрокристаллы кремния (карбида кремния – карборунда), электрокорунда, стекла. По крупности этих зерен определяются группы и номера зернистости:

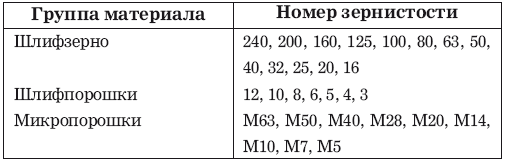

Чем меньше абсолютный номер зернистости, тем грубее наждачная бумага. Однако № 240 – еще не предел. Для шлифования мокрым способом применяется шкурка с абразивным покрытием (на основе карборунда) более высоких номеров – до 600.

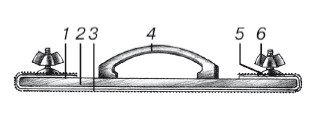

Рис. 1.49. Терка-зачистка:
1 – шлифовальная шкурка;2 – основание; 3 – подкладка; 4—ручка; 5 – прижим;6 – барашковая гайка

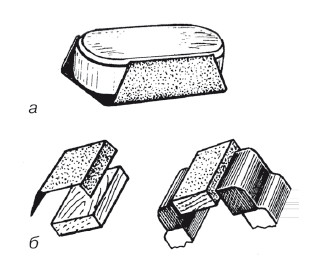

Рис. 1.50
Поверхность лучше обрабатывать не самой шлифовальной шкуркой, а наждачным бруском или теркой-зачисткой (рис. 1.49). Умельцы придумали и другие отличные приспособления. Скажем, разъемная «мыльница» (рис. 1.50, а), в которой с двух сторон закреплен кусок наждачной бумаги (края загнуты внутрь). Похожим инструментом может стать спичечный коробок. А «шлифовальный станок», показанный на рис. 1.50, б, пригодится для обработки мелких деталей: наждачная бумага наложена на брусок, края загнуты, а брусок зажат в тисках.
Электроточило, кроме выполнения своих «прямых обязанностей», также шлифует и полирует: на любом из двух выходных валов можно установить наждачный круг и различные полировочные диски. Ручная электрическая шлифовальная машина производит заточку (шлифовку) инструментов и принадлежностей.
У ее моделей много дополнительных функций – заточка инструмента, зачистка ржавчины и сварных швов, резка и обработка металла, строительного камня и т. п. Для грубой полировки используется наждачная бумага разных номеров, а для окончательной отделки – фетр или ткань.
1.6. Инструменты для зажима, захвата и удержания
Тиски. Обеспечивают зажим или удержание деталей в процессе обработки или сборки (рис. 1.51).

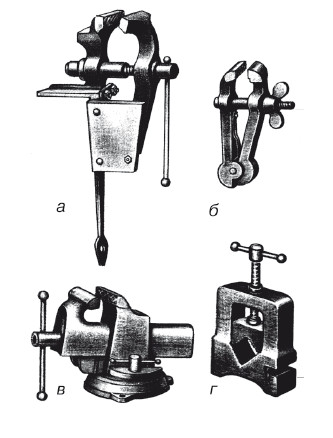

Рис. 1.51. Тиски:
а – стуловые; б – ручные; в – параллельные; г – трубные
Вам понадобятся различные зажимные инструменты в зависимости от вида работ, размера изделия и материала, из которого оно изготовлено. Стандартные тиски состоят из корпуса с двумя губками (неподвижной и подвижной), которые и фиксируют деталь.
Принцип действия: вращением рукоятки винта осуществляются сближение губок и зажим.
При зажиме деталей с полированной поверхностью, а также мягких и непрочных обычно применяют нагубники.
Раскроем назначение тисков, показанных на рис. 1.51: стуловые – при рубке, правке и других видах обработки с ударными нагрузками; параллельные – при выполнении более сложных и тонких операций, не нуждающихся в ударных нагрузках. К их губках привинчены закаленные пластины с перекрестной насечкой, служащей для увеличения трения между губками и зажатой деталью; ручные – для фиксирования небольшой детали при сверлении, опиливании, шлифовании и пр., когда держать ее рукой неудобно либо опасно; трубные (и другие специальные) тиски-прижимы – для надежной фиксации труб во время пропиливания, нарезания резьбы и т. п.
Кстати, предохранить тонкостенную трубку, металлический стержень с хромированной или полированной поверхностью от повреждения при работе ножовкой в обычных тисках помогут две деревянные бельевые прищепки (см. рис. 1.52). С этой же целью можно использовать пластмассовую крышку от стеклянной банки: этой крышкой «обнимают» заготовку снизу.
