Канализация загородного дома
При проектировании и создании канализации загородного дома важно учесть, смогут ли сточные воды отводиться самотеком или же вам понадобится фекальный насос для перекачки жидкости в центральную канализацию, если таковая имеется или в септик.
Если есть центральная канализация загородного дома
Если у вас сточные воды могут самотеком уходить в канализацию, тогда вам остается только проложить трубу подходящего диаметра под углом.
Если же такой возможности нет, то есть несколько вариантов обустройства канализации загородного дома.
Внимание
Канализационные установки бывают рассчитаны на один унитаз, на унитаз и раковину или же на унитаз, раковину и душ. Отличаются установки количеством присоединений. Основной производитель таких установок фирма «Grundfos», они объединены общим названием серии «Grundfos Sololift».
Вариант 1 обустройства канализации загородного дома
Если перекачивать стоки нужно недалеко и объем небольшой, то можно поставить канализационную установку, которая будет создавать напор для перекачивания стоков в канализацию.
Канализационные установки «Grundfos Sololift» предназначены только для бытового, индивидуального использования и не могут применяться для непрерывной работы для перекачивания большого объема воды. Также канализационные установки «Grundfos Sololift» нельзя применять для перекачивания воды с содержанием твердых включений, воды с большим количеством бытовых отходов, изделий из пластика, резины и т. д.
Канализационные установки «Grundfos Sololift» – это малогабаритная, полностью укомплектованная и готовая к монтажу насосная установка, которую можно поставить в любом удобном месте. Такие установки позволяют сэкономить, т. к. при их установке нет необходимости прокладывать канализационные трубы большого диаметра.
Вариант 2 обустройства канализации загородного дома
Если в доме проживают постоянно несколько человек и много точек разбора, то канализационную установку уже ставить не очень удобно. Как правило, сточные воды попадают сначала в специальный резервуар, а из него фекальным насосом подаются в централизованную канализацию.
Совет

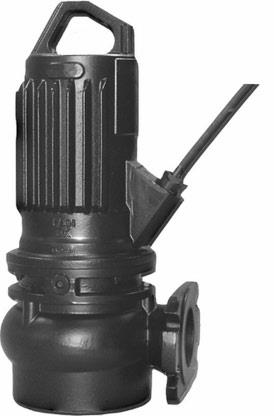

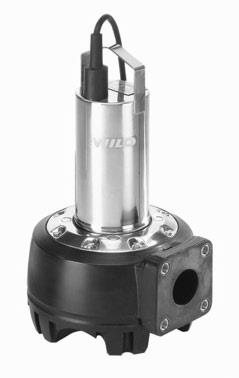

Для установки фекального насоса при обустройстве канализации загородного дома необходимо рассчитывать, какой объем сточных вод будет перекачивать насос, на какое расстояние и что будут включать в себя сточные воды.
Если в канализацию загородного дома будут поступать только фекальные массы, бумага и пищевые отходы, тогда можно обойтись фекальным насосом без режущего механизма. Такие насосы стоят не очень дорого, как правило, выполнены из нержавейки и имеют длительный срок службы.
Если же в доме часто бывают гости или же есть риск что в канализацию загородного дома могут попадать предметы гигиены, тряпки, пробки из-под шампанского и т. д., то лучше установить фекальный насос с режущим механизмом (измельчителем). Тогда большие предметы, попавшие в канализацию загородного дома, будут перемалываться ножами насоса, и фекальные массы будут перекачиваться в центральную канализацию. Основные производителя фекальных насосов с режущим механизмом для канализации загородного дома – это «Grundfos» серия насосов SEG и «Homa» серия насосов «Barracuda».
Если центральная канализация загородного дома отсутствует
В таком случае на небольшом удалении от дома делают септик, состоящий из нескольких резервуаров. В первом оседают тяжелые фракции, а вода перетекает в следующие емкости. Сточные воды могут стекать самотеком или же идти под напором благодаря использованию канализационной установки.
Из септика фекальные массы откачиваются фекальным насосом или же периодически по мере заполнения откачиваются ассенизаторской машиной. А «чистую» воду, чтобы она не застаивалась можно откачивать дренажным насосом.
Общие требования к канализации
СНиП 31–02 предъявляет к одноквартирным домам требования в части:
• используемых систем канализации (централизованная, локальная или индивидуальная, в том числе выгребная, поглощающая или с индивидуальной биообработкой);
• удаления сточных вод без загрязнения территории и водоносных горизонтов;
• доступности оборудования, арматуры, приборов и устройств системы канализации для осмотра, технического обслуживания, ремонта и замены.
Внимание
Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем – также с местным органом природоохраны.
Система канализации включает:
• присоединенная к централизованной или групповой сети – внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод;
• автономная – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения;
• в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства. Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
Требования
Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям СНиП. При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться определенные требования. При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.
Прокладка выпусков и трубопроводов
Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм.
Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах – на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома.
Внимание
В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине –1,0 м. Колодцы должны перекрываться люком с крышками.
При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах – 0,5 м.
При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.
Наружная сеть автономной системы канализации
Автономная система канализации должна обеспечивать сбор сточных вод от выпуска из дома, их отведение к сооружениям для очистки и сброса в грунт или в поверхностный водоем (система с очисткой сточных вод) или к сооружению для сбора, хранения и вывоза (система без очистки сточных вод). Выбор схемы автономной системы осуществляется заказчиком.
Системы с очисткой сточных вод
Предварительная очистка сточных вод должна осуществляться в септике. Септик также предназначен для накопления твердых осадков, которые должны периодически вывозиться. При низком уровне грунтовых вод применяются однокамерные септики, при высоком – двухкамерные.
Очистные сооружения, применяемые в автономных системах канализации, подразделяются по способу очистки сточных вод (биологическая, физико-химическая и биолого-химическая очистка) и по принципу удаления сточных вод (системы с отведением очищенных сточных вод в грунт, системы с отведением очищенных сточных вод в поверхностный водоем).
Совет
При выборе схемы очистки должны учитываться грунтовые условия, уровень подземных вод, климатические условия района строительства, а также размеры придомового участка и наличие водоема – приемника сточных вод.
Системы с отведением очищенных сточных вод в грунт
В случаях, когда участок строительства имеет достаточные размеры и располагается на грунтах с фильтрующими свойствами, рекомендуется применять системы с отведением сточных вод в грунт. К грунтам с фильтрующими свойствами следует относить песчаные, супесчаные и легкие суглинистые грунты с коэффициентом фильтрации не менее 0,1 м/сут. В сельской местности отведение сточных вод в поглощающий грунт может быть использовано для сезонного подпочвенного орошения сельскохозяйственных культур, выращиваемых на участке.
Отведение сточных вод в грунт рекомендуется осуществлять:
• в песчаных и супесчаных грунтах – через фильтрующий колодец или через поле подземной фильтрации после предварительной очистки в септиках; при этом уровень грунтовых вод при устройстве фильтрующих колодцев должен быть не выше 3 м от поверхности земли, а при устройстве полей подземной фильтрации – не выше 1,5 м от поверхности земли;
• в суглинистых грунтах – с использованием фильтрующих кассет после предварительной очистки в септиках; при этом уровень грунтовых вод должен быть не выше 1,5 м от поверхности земли.
Системы с отведением очищенных сточных вод в поверхностные водоемы
Отведение очищенных сточных вод в поверхностный водоем рекомендуется применять при водонепроницаемых или слабофильтрующих грунтах на участке и при наличии водоема, который может быть использован для этой цели. В таких системах сточная вода, очищенная в септиках, после механической очистки на песчано-гравийных фильтрах, в фильтрующих траншеях или в очистных установках заводского производства отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. В районах с расчетной зимней температурой наружного воздуха до минус 20 °C возможно использование системы очистки в естественных условиях.
Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.
Отведение очищенных сточных вод в поверхностные водоемы должно осуществляться с соблюдением требований СанПиН 2.1.5.980.
Совет
В месте сброса очищенных сточных вод в водоем следует проводить мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока, например, путем укрепления грунта каменной подсыпкой или бетонными плитами.
Накопители сточных вод
Накопители сточных вод рекомендуется проектировать в виде колодцев с возможно более высоким подводом сточных вод для увеличения используемого объема накопителя. Для возможности забора стоков ассенизационной машиной глубина заложения днища накопителя от поверхности земли не должна превышать 3 м. Рабочий объем накопителя должен быть не менее емкости ассенизационной цистерны. При необходимости увеличения объема накопителя предусматривается устройство нескольких соединенных емкостей.
Накопитель изготовляется из сборных железобетонных колец, монолитного бетона или сплошного глиняного кирпича. Накопитель должен быть снабжен внутренней и наружной (при наличии грунтовых вод) гидроизоляцией, обеспечивающей фильтрационный расход не более 3 л/(м 2сут). Накопитель снабжается утепленной крышкой.
Внимание
Целесообразно снабжать накопитель поплавковым сигнализатором уровня заполнения. На перекрытии накопителя следует устанавливать вентиляционный стояк диаметром не менее 100 мм, выводя его не менее чем на 700 мм выше планировочной отметки земли.
Внутренние поверхности накопителя следует периодически обмывать струей воды.
Перекачка сточных вод
Перекачка сточных вод предусматривается при:
• необходимости размещения очистных сооружений в насыпи из-за высоких грунтовых вод;
• невозможности отведения сточных вод на очистку самотеком из-за сложного рельефа местности;
• необходимости перекачки очищенных сточных вод в удаленный водоем или при сложном рельефе местности.
Примечания. Для группы умывальников (не более 6 шт.), устанавливаемых в одном помещении, или для мойки с несколькими отделениями допускается устанавливать один общий сифон с ревизией диаметром 50 мм.
Совет
Перекачку сточных вод на фильтрацию в грунт следует производить после септика. При этом используются погружные насосы, устанавливаемые на дне приемного резервуара. Работа насосов должна быть автоматизирована.
Выгребы
В системах канализации с использованием люфтклозетов или биотуалетов для накопления и последующего вывоза фекалий должны устраиваться выгребы. Выгреб изготавливается в виде подземной емкости из бетона, железобетона или кирпича. Перекрытие выгреба, находящееся за пределами наружного ограждения дома, утепляется. На перекрытии располагается люк с утепленной крышкой.
На заметку
Из выгреба следует предусматривать вентиляционный канал сечением не менее 130×130 мм, нижний конец которого располагается на 200 мм выше конца фановой трубы, а верхний – на 0,5 м выше кровли.
Внутреннюю поверхность выгреба, изготовленного из кирпича, необходимо защитить цементной штукатуркой.
Примечание. Унитазы, устанавливаемые в уборных школ, больниц и поликлиник, рекомендуется оборудовать педальным пуском смывных устройств.
К выгребу должна быть обеспечена возможность подъезда ассенизационной машины.
В зависимости от назначения здания и предъявляемых требований к сбору сточных вод необходимо проектировать следующие системы внутренней канализации:
• бытовую – для отведения сточных вод от санитарно-технических приборов (унитазов, умывальников, ванн, душей и др.);
• производственную – для отведения производственных сточных вод;
• объединенную – для отведения бытовых и производственных сточных вод при условии возможности их совместного транспортирования и очистки;
• внутренние водостоки – для отведения дождевых и талых вод с кровли здания.
Внимание
В производственных зданиях допускается проектировать несколько систем канализации, предназначенных для отвода сточных вод, отличающихся по составу, агрессивности, температуре и другим показателям, с учетом которых смешение их недопустимо или нецелесообразно.
Раздельные сети производственной и бытовой канализации следует проектировать:
• для производственных зданий, производственные сточные воды которых требуют очистки или обработки;
Примечание. В лотке душевого помещения допускается устанавливать один трап не более чем на 8 душей.
• для зданий бань и прачечных при устройстве теплоуловителей или при наличии местных очистных сооружений;
• для зданий магазинов, предприятий общественного питания и предприятий по переработке пищевой продукции.
Внимание
Производственные сточные воды, подлежащие совместному отведению и очистке с бытовыми водами, не удовлетворяющие требованиям СНиП 2.04.0385, следует подвергать предварительной обработке и очистке.
Санитарно-технические приборы и приемники производственных сточных вод, в конструкции которых нет гидравлических затворов, при присоединении к бытовой или производственной канализации следует оборудовать гидравлическими затворами (сифонами), располагаемыми на выпусках под приборами или приемниками.
От группы душевых поддонов допускается устанавливать общий сифон с ревизией.
Для каждой производственной мойки (моечной ванны) следует предусматривать отдельный сифон диаметром 50 мм для каждого отделения.
Примечания: 1. Производственные сточные воды, не имеющие неприятного запаха и не выделяющие вредные газы и пары, если это вызывается технологической необходимостью, допускается отводить по открытым самотечным лоткам с устройством общего гидравлического затвора.
2. Изменять уклон прокладки на участке отводного (горизонтального) трубопровода не допускается.
Не допускается присоединять два умывальника, расположенных с двух сторон общей стены разных помещений к одному сифону.
Допускается не предусматривать гидравлические затворы для приемников производственных стоков, не загрязненных в процессе производства или загрязненных механическими примесями (окалиной, шламом) при выпуске их в самостоятельную канализационную сеть.
Тип и число специальных приемников производственных сточных вод определяются технологической частью проекта.
Все унитазы должны быть оборудованы индивидуальными смывными бачками или смывными кранами.
В мужском отделении уборных следует предусматривать установку индивидуальных настенных или напольных писсуаров. В уборных вокзалов, стадионов, зданий с большим скоплением людей, рынков, зрелищных предприятий, торговых центров и т. д. допускается применять лотковые писсуары.
В промышленных и общественных зданиях уборные с числом унитазов свыше трех следует оборудовать напольными унитазами или напольными чашами. Установка унитазов с сидениями в указанных зданиях рекомендуется только по согласованию с местными органами санитарно-эпидемиологической службы. В детских садах, а также в общеобразовательных школах и школах-интернатах для учащихся младших классов следует уборные оборудовать детскими унитазами.
В помещениях личной гигиены женщин производственных и общественных зданий надлежит предусматривать установку гигиенических душей, в жилых зданиях – биде.
Совет
В душевых, располагаемых на междуэтажных перекрытиях, а также в бытовых помещениях промышленных предприятий и спортивных сооружений, рекомендуется устанавливать душевые поддоны.
Трапы следует устанавливать:
• диаметром 50 мм – в душевых на 1–2 душа, диаметром 100 мм – на 3–4 душа;
• диаметром 50 мм – в полу санузлов при номерах гостиниц, санаториев, кемпингов, турбаз, в уборных с тремя унитазами и более;
• в умывальных – с пятью умывальниками и более;
• диаметром 100 мм – в мусорокамерах жилых зданий;
• в производственных помещениях – при необходимости мокрой уборки полов или для производственных целей;
• в уборных с числом писсуаров более трех;
• в помещениях личной гигиены женщин.
Примечание. Допускается применять сгораемый материал для лицевой панели при полиэтиленовых трубах, но при этом дверь должна быть неоткрывающейся. Для доступа к арматуре и ревизиям в этом случае необходимо предусматривать устройство открывающихся люков площадью не более 0,1 м 2с крышками.
В ванных комнатах жилых зданий и пансионатов трапы не устанавливаются.
Уклон пола в душевых помещениях следует принимать 0,01– 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм, начальную глубину 30 мм и уклон 0,01 в сторону трапа.
Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии со СНиП 3.05.01–85.
Внимание
Раковины самопомощи, аварийные души и другие устройства самопомощи следует устанавливать в соответствии с указаниями по строительному проектированию предприятий, зданий и сооружений различных отраслей промышленности.
Отвод сточных вод следует предусматривать по закрытым самотечным трубопроводам.
Участки канализационной сети следует прокладывать прямолинейно. Изменять направление прокладки канализационного трубопровода и присоединять приборы следует с помощью соединительных деталей.
Примечание. В помещениях приточных вентиляционных камер допускается пропуск водосточных стояков при размещении их вне зоны воздухозабора.
Требование
Устройство отступов на канализационных стояках не допускается, если ниже отступов присоединены санитарные приборы.
Для присоединения к стояку отводных трубопроводов, располагаемых под потолком помещений, в подвалах и технических подпольях, следует предусматривать косые крестовины и тройники.
Требование
Двустороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается только с применением косых крестовин. Присоединять санитарные приборы, расположенные в разных квартирах на одном этаже, к одному отводному трубопроводу не допускается.
Применять прямые крестовины при расположении их в горизонтальной плоскости не допускается.
Для систем канализации с учетом требований прочности, коррозионной стойкости, экономии расходуемых материалов необходимо предусматривать следующие трубы:
• для самотечных систем – чугунные, асбестоцементные, бетонные, железобетонные, пластмассовые, стеклянные;
• для напорных систем – напорные чугунные, железобетонные, пластмассовые, асбестоцементные.
Соединительные детали трубопроводов следует принимать согласно действующим государственным стандартам и техническим условиям.
Прокладку внутренних канализационных сетей надлежит предусматривать:
• открыто – в подпольях, подвалах, цехах, подсобных и вспомогательных помещениях, коридорах, технических этажах и в специальных помещениях, предназначенных для
• размещения сетей, с креплением к конструкциям зданий (стенам, колоннам, потолкам, фермам и др.), а также на специальных опорах;
• скрыто – с заделкой в строительные конструкции перекрытий, под полом (в земле, каналах), панелях, бороздах стен, под облицовкой колонн (в приставных коробах у стен), в подшивных потолках, в санитарно-технических кабинах, в вертикальных шахтах, под плинтусом в полу.
Допускается прокладка канализации из пластмассовых труб в земле, под полом здания, с учетом возможных нагрузок.
В многоэтажных зданиях различного назначения при применении пластмассовых труб для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:
• прокладку канализационных и водосточных стояков предусматривать скрыто в монтажных коммуникационных шахтах, штрабах, каналах и коробах, ограждающие конструкции которых, за исключением лицевой панели, обеспечивающей доступ в шахту, короб и т. п., должны быть выполнены из несгораемых материалов;
• лицевую панель изготовлять в виде открывающейся двери из сгораемого материала при применении труб из поливинилхлорида и трудносгораемого материала – при применении труб из полиэтилена.
• в подвалах зданий при отсутствии в них производственных складских и служебных помещений, а также на чердаках и в санузлах жилых зданий прокладку канализационных и водосточных пластмассовых трубопроводов допускается предусматривать открыто;
• места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия;
• участок стояка выше перекрытия на 8–10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2–3 см;
• перед заделкой стояка раствором, трубы следует обертывать рулонным гидроизоляционным материалом без зазора.
Прокладка внутренних канализационных сетей не допускается:
• под потолком, в стенах и в полу жилых комнат, спальных помещений детских учреждений, больничных палат, лечебных кабинетов, обеденных залов, рабочих комнат, административных зданий, залов заседаний, зрительных залов, библиотек, учебных аудиторий, электрощитовых и трансформаторных, пультов управления автоматики, приточных вентиляционных камер и производственных помещений, требующих особого санитарного режима;
• под потолком (открыто или скрыто) кухонь, помещений предприятий общественного питания, торговых залов, складов пищевых продуктов и ценных товаров, вестибюлей; помещений, имеющих ценное художественное оформление; производственных помещений в местах установки производственных печей, на которые не допускается попадание влаги; помещений, в которых производятся ценные товары и материалы, качество которых снижается от попадания на них влаги.
К канализационной сети следует предусматривать присоединение с разрывом струи не менее 20 мм от верха приемной воронки:
• технологического оборудования для приготовления и переработки пищевой продукции;
• оборудования и санитарно-технических приборов для мойки посуды, устанавливаемых в общественных и производственных зданиях;
• спускных трубопроводов бассейнов.
Совет
Стояки бытовой канализации, размещаемые в верхних этажах зданий, проходящие через предприятия общественного питания, следует предусматривать в оштукатуренных коробах без установки ревизий.
Прокладку трубопроводов производственных сточных вод в производственных и складских помещениях предприятий общественного питания, в помещениях для приема, хранения и подготовки товаров к продаже и в подсобных помещениях магазинов допускается размещать в коробах без установки ревизий.
От сетей производственной и бытовой канализации магазинов и предприятий общественного питания допускается присоединение двух раздельных выпусков в один колодец наружной канализационной сети.
Против ревизий на стояках при скрытой прокладке следует предусматривать люки размерами не менее 30×40 см.
Прокладку отводных трубопроводов от приборов, устанавливаемых в уборных административных и жилых зданий, раковин и моек в кухнях, умывальников в лечебных кабинетах, больничных палатах и других подсобных помещениях следует предусматривать над полом; при этом необходимо предусматривать устройство облицовки и гидроизоляции.
Внимание
Прокладку под полом трубопроводов, транспортирующих агрессивные и токсичные сточные воды, следует предусматривать в каналах, выведенных до уровня пола и перекрытых съемными плитами или, при соответствующем обосновании, в проходных тоннелях.
Для взрывопожароопасных цехов следует предусматривать отдельную производственную канализацию с самостоятельными выпусками, вентиляционными стояками и гидрозатворами на каждом из них с учетом требований правил техники безопасности, приведенными в ведомственных нормах.
Примечание. Допускается установка задвижки с ручным приводом при условии круглосуточного пребывания обслуживающего персонала в подвальном помещении.
Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов.
На заметку
Присоединять производственную канализацию, транспортирующую сточные воды, содержащие горючие и легковоспламеняющиеся жидкости, к сети бытовой канализации и водостокам не допускается.
Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м:
• от плоской неэксплуатируемой кровли……… 0,3
• скатной кровли………………………………….. 0,5
• эксплуатируемой кровли………………………… 3
• обреза сборной вентиляционной шахты…….. 0,1
Совет
Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали).
Флюгарки на вентиляционных стояках предусматривать не требуется.
Примечание. При применении пластмассовых труб в расчет принимается внутренний диаметр трубопровода.
Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами.
Диаметр вытяжной части канализационного стояка должен быть равен диаметру сточной части стояка. Допускается объединять поверху одной вытяжной частью несколько канализационных стояков. Диаметр вытяжного стояка для группы объединенных канализационных стояков, а также диаметры участков сборного вентиляционного трубопровода, объединяющего канализационные стояки, следует принимать согласно СНиПа. Сборный вентиляционный трубопровод, объединяющий вверху канализационные стояки, надлежит предусматривать с уклоном 0,01 в сторону стояков.
При расходах сточных вод по канализационному стояку следует предусматривать устройство дополнительного вентиляционного стояка, присоединяемого к канализационному стояку через один этаж. Диаметр дополнительного вентиляционного стояка следует принимать на один размер меньше диаметра канализационного стояка.
Внимание
Присоединение дополнительного вентиляционного стояка к канализационному следует предусматривать снизу ниже последнего нижнего прибора или сверху – к направленному вверх отростку косого тройника, устанавливаемого на канализационном стояке выше бортов санитарно-технических приборов или ревизий, расположенных на данном этаже.
Для наблюдения, в случае необходимости, за движением сточных вод от технологической аппаратуры на трубопроводах, отводящих сточные воды или отработавшую охлажденную воду, следует предусматривать разрыв струи или устанавливать смотровые фонари.
На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:
• на стояках при отсутствии на них отступов – в нижнем и верхнем этажах, а при наличии отступов – также и в вышерасположенных над отступами этажах;
• в жилых зданиях высотой 5 этажей и более – не реже чем через три этажа;
• в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;
• на поворотах сети – при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.
На горизонтальных участках сети канализации наибольшие допускаемые расстояния между ревизиями или прочистками надлежит принимать согласно СНиПа.
Совет
Наименьшую глубину заложения канализационных труб следует принимать из условия предохранения труб от разрушения под действием постоянных и временных нагрузок.
Канализационные трубопроводы, прокладываемые в помещениях, где по условиям эксплуатации возможно их механическое повреждение, должны быть защищены, а участки сети, эксплуатируемые при отрицательных температурах, – утеплены.
В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы.
На сетях производственной канализации, отводящих сточные воды, не имеющие запаха и не выделяющие вредных газов и паров, допускается устройство смотровых колодцев внутри производственных зданий.
Смотровые колодцы на сети внутренней производственной канализации диаметром 100 мм и более следует предусматривать на поворотах трубопроводов, в местах изменения уклонов или диаметров труб, в местах присоединения ответвлений, а также на длинных прямолинейных участках трубопроводов на расстояниях, приведенных в СНиП 2.04.03–85.
Внимание
На сетях бытовой канализации устройство смотровых колодцев внутри зданий не допускается. На сетях производственной канализации, выделяющих запахи, вредные газы и пары, возможность устройства колодцев и конструкцию их следует предусматривать по ведомственным нормам.
Санитарные приборы, борта которых расположены ниже уровня люка ближайшего смотрового колодца, необходимо присоединять к отдельной системе канализации (изолированной от системы канализации вышерасположенных помещений) с устройством отдельного выпуска и установкой на нем задвижки с электрифицированным приводом, управляемым автоматически по сигналу датчика, устанавливаемого на трубопроводе в канализуемом подвале, и подачей аварийного сигнала а дежурное помещение или на диспетчерский пункт.
