Прокладка кабелей по специальным конструкциям

Вопрос. В каком виде выполняется прокладка кабелей по каменным, железобетонным и металлическим мостам?

Ответ. Выполняется под пешеходной частью моста в каналах или в отдельных для каждого кабеля негорючих трубах; предусматриваются меры по предотвращению стока ливневых вод по этим трубам. По металлическим и железобетонным мостам и при подходе к ним кабели рекомендуется прокладывать в асбоцементных трубах. В местах перехода с конструкции моста в грунт кабели рекомендуется прокладывать также в асбоцементных трубах (2.3.142).

Вопрос. Как выполняется прокладка кабелей по деревянным сооружениям (мостам, причалам, пирсам и т. п.)?

Ответ. Выполняется в стальных трубах.

Вопрос. При каких условиях допускается прокладка кабелей по плотинам, дамбам, пирсам и причалам непосредственно в земляной траншее?

Ответ. Допускается при толщине земли не менее 1 м (2.3.145).

Вопрос. Допускается ли прокладка маслонаполненных кабелей по мостам?

Ответ. Прокладка маслонаполненных кабелей по мостам не допускается (2.3.146).

Прокладка кабелей в сейсмически активных районах

Вопрос. Допускается ли прокладка кабелей в грунте в трубах и блоках?

Ответ. Такая прокладка не допускается (2.3.147).

Вопрос. Как рекомендуется прокладывать кабели в грунтах в районах с сейсмичностью 7 баллов и более?

Ответ. Рекомендуется выполнять прокладку змейкой, предусматривая запас кабеля по длине не менее 3 % от общей длины траншеи. Для прокладки в грунте применяются кабели с проволочной броней. Допускается применение кабелей с ленточной броней при прокладке в железобетонных лотках, соединенных между собой по длине посредством сварки и т. п. (2.3.148).

Вопрос. Какие кабельные конструкции применяются для прокладки кабелей по конструкциям, стенам и перекрытиям?

Ответ. Применяются кабельные конструкции в сейсмостойком исполнении. Предусматриваются меры по предотвращению возникновения в кабелях опасных растягивающих усилий и механических напряжений в местах крепления, для чего предусматривается запас кабеля по длине в местах возможного перемещения отдельных элементов конструкций сооружения.

В обоснованных случаях применяются кабели с проволочной броней (2.3.149).

Прокладка кабельных линий на опорах

Вопрос. На какие КЛ распространяются указания данного раздела Правил?

Ответ. Распространяются на КЛ напряжением 0,4-35 кВ, прокладываемые на металлических, железобетонных и деревянных опорах с применением несущего троса и специальной арматуры (2.3.151).

Вопрос. Какие условия выполняются при прокладке кабелей?

Ответ. Выполняются следующие условия:

кабели должны быть доступны для осмотра и ремонта;

кабели должны быть защищены от повреждений в соответствии с указаниями настоящей главы Правил (2.3.152).

Вопрос. Какие кабели применяются для прокладки на опорах?

Ответ. Применяются кабели с резиновой, поливинилхлоридной или полиэтиленовой изоляцией. Прокладка на опорах силовых кабелей с бумажной пропитанной изоляцией не допускается.

Вопрос. В каких местах КЛ выполняется заземление металлических оболочек и экранов кабелей напряжением 3-35 кВ?

Ответ. Выполняется в начале и конце КЛ, а также не реже чем через 1 км по длине (2.3.155).

Вопрос. В каких местах КЛ следует выполнять заземление несущего троса и металлических элементов его подвески?

Ответ. Следует выполнять в начале и конце КЛ, в местах перехода в другие виды прокладки (подземная прокладка, прокладка в кабельном сооружении, подводная прокладка) и при переходе в ВЛ (2.3.156).

Вопрос. Каким принимается расстояние по вертикали от кабелей до поверхности земли в населенной и ненаселенной местности и в проезжей части улиц?

Ответ. Принимается не менее 5 м (2.3.158).

Вопрос. При каком условии допускается совместная прокладка кабелей на опорах с ВЛИ?

Ответ. При условии, что расстояние между кабелями напряжением 3-35 кВ и ВЛИ принимается не менее 1 м, при этом кабели должны располагаться выше проводов ВЛИ. Расстояние в свету между кабелями напряжением до 1 кВ и ВЛИ принимается не менее 0,3 м (2.3.159).

Вопрос. Как выполняется соединение несущего троса, установка соединительных, ответвительных и концевых муфт?

Ответ. Выполняется, как правило, на специальных полках опор. Допускается соединение несущего троса и установка соединительных муфт в пролете, при этом количество соединительных муфт не должно превышать двух (2.3.160).

Глава 2.4. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ до 1 кВ

Область применения

Вопрос. На какие ВЛ распространяется настоящая глава Правил?

Ответ. Распространяется на ВЛ переменного тока напряжением до 1 кВ, выполняемые с применением изолированных (ВЛИ) или неизолированных проводов (2.4.1).

Общие требования

Вопрос. Какие режимы (состояния) ВЛ предусматриваются при расчетах механической части?

Ответ. Предусматриваются следующие режимы:

нормальный режим – режим при необорванных проводах;

аварийный режим – режим при оборванных проводах;

монтажный режим – режим в условиях монтажа опор и проводов.

Механический расчет ВЛ напряжением до 1 кВ в аварийном режиме не производится (2.4.4).

Вопрос. Каковы требования Правил к размещению ВЛ?

Ответ. ВЛ должны размещаться так, чтобы опоры не загораживали входы в здания и въезды во дворы и не затрудняли движения транспорта и пешеходов. В местах, где имеется опасность наезда транспорта (у въездов во дворы, вблизи съездов с дорог, при пересечении дорог), опоры должны быть защищены от наезда (например, отбойными тумбами) (2.4.6).

Вопрос. Какой должна быть маркировка опор ВЛ?

Ответ. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены):

порядковый номер опоры;

плакаты, на которых указаны расстояния от опоры ВЛ до КЛ связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ (2.4.7).

Вопрос. Что необходимо соблюдать при прохождении ВЛИ по лесным массивам и зеленым насаждениям?

Ответ. Вырубка просек при этом не требуется, а расстояние от проводов до деревьев и кустов при наибольшей стреле провеса СИП и наибольшем их отклонении должно быть не менее 0,3 м.

Расстояние от изолированных проводов до зеленых насаждений должно быть не менее 0,5 м (2.4.8).

Провода. Линейная арматура

Вопрос. Какие провода должны применяться на ВЛ?

Ответ. Должны применяться, как правило, самонесущие изолированные провода (СИП).

СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона (2.4.13).

Вопрос. Каковы минимально допустимые сечения изолированных и неизолированных проводов по условиям механической прочности?

Ответ. Минимально допустимые сечения проводов нормированы в табл. 2.4.1, 2.4.2 настоящей главы Правил.

Вопрос. Как следует производить крепление, соединение СИП и присоединение к СИП?

Ответ. Следует производить следующим образом:

крепление провода магистрали ВЛИ на промежуточных и угловых промежуточных опорах – с помощью поддерживающих зажимов;

крепление провода магистрали ВЛИ на опорах анкерного типа, а также концевое крепление проводов ответвления на опоре ВЛИ и на вводе – с помощью натяжных зажимов;

соединение проводов ВЛИ в пролете – с помощью специальных соединительных зажимов; в петлях опор анкерного типа допускается соединение неизолированного несущего провода с помощью плошечного зажима. Соединительные зажимы, предназначенные для соединения несущего провода в пролете, должны иметь механическую прочность не менее 90 % разрывного усилия провода;

соединение фазных проводов магистрали ВЛИ – с помощью соединительных зажимов, имеющих изолирующее покрытие или защитную изолирующую оболочку;

соединение проводов в пролете ответвления к вводу не допускается;

соединение заземляющих проводников – с помощью плашечных зажимов.

Ответвительные зажимы следует применять в случаях: ответвления от фазных жил, за исключением СИП со всеми несущими проводниками жгута;

ответвления от несущей жилы (2.4.21).

Вопрос. Как следует производить соединения проводов в пролетах ВЛ?

Ответ. Следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90 % разрывного усилия провода.

В одном пролете ВЛ допускается не более одного соединения на каждый провод.

В пролетах пересечения ВЛ с инженерными сооружениями соединение проводов ВЛ не допускается.

Провода разных марок или сечений должны соединяться только в петлях анкерных опор (2.4.24).

Расположение проводов на опорах

Вопрос. Какое расположение изолированных и неизолированных проводов допускается на опорах?

Ответ. Допускается любое расположение проводов независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как правило, следует располагать ниже фазных проводов. Неизолированные и изолированные провода наружного освещения, прокладываемые на опорах ВЛ, должны располагаться, как правило, над PEN (PE) проводником ВЛ (2.4.27).

Вопрос. На какой высоте размещаются устанавливаемые на опорах аппараты для подключения электроприемников?

Ответ. Должны размещаться на высоте не менее 1,6 м от поверхности земли (2.4.28).

Вопрос. Какими должны быть расстояния между неизолированными проводами на опоре и в пролете по условиям их сближения в пролете?

Ответ. При наибольшей стреле провеса до 1,2 м должны быть не менее:

при вертикальном расположении проводов и расположении проводов с горизонтальным смещением не более 20 см: 40 см в I, II и III районах по гололеду, 60 см в IV и особом районах по гололеду;

при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде: до 18 м/с – 40 см, более 18 м/с – 60 см.

При наибольшей стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м (2.4.29).

Вопрос. Каким должно быть расстояние по вертикали между изолированными и неизолированными проводам ВЛ разных фаз на опоре при ответвлении от ВЛ и при пересечениях разных ВЛ на общей опоре?

Ответ. Должно быть не менее 10 см. Расстояние от проводов ВЛ до любых элементов опоры должно быть не менее 5 см (2.4.30).

Вопрос. Каким должно быть расстояние по вертикали между ближайшими проводами ВЛ разных напряжений на общей опоре, а также в середине пролета?

Ответ. При температуре окружающего воздуха плюс 15 °C без ветра при совместной подвеске на общих опорах проводов ВЛ напряжением до 1 кВ и проводов ВЛ напряжением до 20 кВ должно быть не менее:

1,0 м – при подвеске СИП с изолированным несущим и со всеми несущими проводами;

1,75 м – при подвеске СИП с неизолированным несущим проводом;

2,0 м – при подвеске неизолированных и изолированных проводов ВЛ напряжением до 1 кВ (2.4.33).

Изоляция

Вопрос. Как крепится СИП к опорам?

Ответ. Крепится без применения изоляторов (2.4.35).

Вопрос. Какие приспособления следует применять на ВЛ с неизолированными и изолированными проводами?

Ответ. Независимо от материала опор, степени загрязнения атмосферы и интенсивности грозовой деятельности следует применять изоляторы либо траверсы из изоляционных материалов (2.4.36).

Вопрос. Какие изоляторы следует применять на опорах ответвлений от ВЛ с неизолированными и изолированными проводами?

Ответ. Следует, как правило, применять многошейковые или дополнительные изоляторы (2.4.37).

Заземление. Защита от перенапряжений

Вопрос. Какие заземляющие устройства должны быть выполнены на опорах ВЛ?

Ответ. Должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом (2.4.38).

Вопрос. К чему должны быть присоединены металлические опоры, металлические конструкции и арматура железобетонных элементов опор?

Ответ. Должны быть присоединены к PEN-проводнику (2.4.39).

Вопрос. К чему следует присоединять PEN-проводник на железобетонных опорах?

Ответ. Следует присоединять к арматуре железобетонных стоек и подкосов опор (2.4.40).

Вопрос. Подлежат ли заземлению крюки и штыри деревянных опор ВЛ, а также металлических и железобетонных опор при подвеске на них СИП с изолированным несущим проводником или со всеми несущими проводниками жгута?

Ответ. Все они заземлению не подлежат, за исключением крюков и штырей на опорах, где выполнены повторные заземления и заземления для защиты от атмосферных перенапряжений (2.4.41).

Вопрос. Подлежат ли заземлению крюки, штыри и арматура опор ВЛ напряжением до 1 кВ, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска?

Ответ. Все они должны быть заземлены (2.4.42).

Вопрос. К чему должен быть присоединен заземляющий проводник на деревянных опорах ВЛ при переходе в КЛ?

Ответ. Должен быть присоединен к PEN-проводнику ВЛ и к металлической оболочке кабеля (2.4.43).

Вопрос. Каким способом должны быть присоединены к заземлителю защитные аппараты, устанавливаемые на опорах ВЛ для защиты от грозовых перенапряжений?

Ответ. Должны быть присоединены отдельным спуском (2.4.44).

Вопрос. Какие заземляющие устройства должны иметься на ВЛ в населенной местности с одно– и двухэтажной застройкой?

Ответ. Должны иметься заземляющие устройства, предназначенные для защиты от атмосферных перенапряжений. Также должны быть выполнены заземляющие устройства:

на опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы, ясли, больницы) или которые представляют большую материальную ценность (животноводческие и птицеводческие помещения, склады);

на концевых опорах линий, имеющих ответвления к вводам, при этом наибольшие расстояния от соседнего заземления этих же линий должно быть не более 100 м для районов с числом грозовых часов в году до 40 и 50 м – для районов с числом грозовых часов в году более 40 (2.4.46).

Вопрос. Можно ли совмещать заземляющие устройства защиты от грозовых перенапряжений с повторным заземлением PEN-проводника?

Ответ. Такое совмещение рекомендуется настоящими Правилами (2.4.47).

Вопрос. К чему должны быть присоединены оттяжки опор ВЛ?

Ответ. Должны быть присоединены к заземляющему проводнику (2.4.49).

Опоры

Вопрос. Какие типы опор следует применять для ВЛ?

Ответ. Следует применять следующие типы опор (могут быть выполнены из различных материалов):

промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

концевые, устанавливаемые в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки. Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее тяжение всех проводов.

Опоры, на которых выполняются ответвления от ВЛ, называются ответвительными; опоры, на которых выполняется пересечение ВЛ разных направлений или пересечение ВЛ с инженерными сооружениями, называются перекрестными. Эти опоры могут быть всех указанных типов (2.4.50).

Вопрос. Возможность установки каких аппаратов должны обеспечивать конструкции опор?

Ответ. Должны обеспечивать возможность установки:

светильников уличного освещения всех типов;

концевых кабельных муфт;

защитных аппаратов;

секционирующих и коммутационных аппаратов; шкафов и щитков для подключения электроприемников (2.4.51).

Вопрос. Какими могут быть опоры (по исполнению) независимо от их типа?

Ответ. Могут быть свободностоящими, с подкосами или оттяжками.

Оттяжки опор могут прикрепляться к анкерам, установленным в земле, или к каменным, кирпичным, железобетонным и металлическим элементам зданий и сооружений. Сечение оттяжек определяется расчетом; оно должно быть не менее 25 мм² (2.4.52).

Вопрос. На какие нагрузки должны быть рассчитаны промежуточные опоры?

Ответ. Должны быть рассчитаны на следующие сочетания нагрузок:

одновременное воздействие поперечной ветровой нагрузки на провода, свободные или покрытые гололедом, и на конструкцию опоры, а также нагрузки от тяжения проводов ответвлений к вводам, свободных от гололеда или частично покрытых гололедом;

на нагрузку от тяжения проводов ответвлений к вводам, покрытых гололедом, при этом допускается учет отклонения опоры под действием нагрузки;

на условную расчетную нагрузку, равную 1,5 кН, приложенную к вершине опоры и направленную вдоль оси ВЛ (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны угловые опоры (промежуточные и анкерные)?

Ответ. Должны быть рассчитаны на результирующую нагрузку от тяжения проводов и ветровую нагрузку на провода и конструкцию опоры (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны анкерные опоры?

Ответ. Должны быть рассчитаны на разность тяжения проводов смежных пролетов и поперечную нагрузку от давления ветра при гололеде и без гололеда на провода и конструкцию опоры. За наименьшее значение разности тяжения следует принимать 50 % наибольшего значения одностороннего тяжения всех проводов (2.4.53).

Вопрос. На какую нагрузку должны быть рассчитаны концевые и ответвительные опоры?

Ответ. Концевые опоры должны быть рассчитаны на одностороннее тяжение всех проводов. Ответвительные опоры рассчитываются на результирующую нагрузку от тяжения всех проводов (2.4.53).

Габариты, пересечения и сближения

Вопрос. Каким должно быть расстояние по вертикали от проводов ВЛИ до поверхности земли и проезжей части улиц в населенной и ненаселенной местности?

Ответ. Должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.

При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояние от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.

Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,5 м.

Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м (2.4.55).

Вопрос. Каким должно быть расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц?

Ответ. Должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м (2.4.56).

Вопрос. Каким должно быть расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений?

Ответ. Должно быть не менее:

1,0 м – до балконов, террас и окон;

0,2 м – до глухих стен зданий, сооружений (2.4.57).

Вопрос. Каким должно быть расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений?

Ответ. Должно быть не менее:

1,5 м – до балконов, террас и окон;

1,0 м – до глухих стен.

Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается (2.4.58).

Вопрос. Каким должно быть минимальное расстояние от СИП при прокладке проводов по стенам зданий и сооружениям?

Ответ. Должно быть:

при горизонтальной прокладке:

над окном, входной дверью – 0,3 м;

под балконом, окном, карнизом – 0,5 м;

до земли – 2,5 м;

при вертикальной прокладке:

до окна – 0,5 м;

до балкона, входной двери – 1,0 м.

Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м (2.4.60).

Вопрос. Какими должны быть расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения?

Ответ. Должны быть не менее приведенных в табл. 2.4.4 (2.4.61).

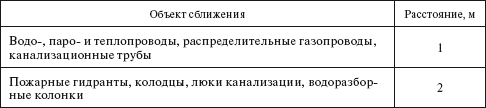

Таблица 2.4.4

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок

Окончание табл. 2.4.4

Вопрос. Как рекомендуется выполнять пересечение ВЛ (ВЛИ) напряжением до 1 кВ между собой?

Ответ. Рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете (2.4.65).

Вопрос. При каких условиях допускается совместная подвеска проводов ВЛ напряжением до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах?

Ответ. Допускается при соблюдении следующих условий:

ВЛ напряжением до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

провода ВЛ напряжением до 20 кВ должны располагаться выше проводов ВЛ напряжением до 1 кВ;

провода ВЛ напряжением до 20 кВ, закрепляемые на штыревых изоляторах, должны иметь двойное крепление (2.4.68).

Вопрос. Какие требования должны соблюдаться при подвеске на общих опорах проводов ВЛ напряжением до 1 кВ и защищенных проводов ВЛЗ напряжением 6-20 кВ?

Ответ. Должны соблюдаться следующие требования:

ВЛ напряжением до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

провода ВЛЗ напряжением 6-20 кВ должны располагаться, как правило, выше проводов ВЛ напряжением до 1 кВ;

крепление проводов ВЛЗ напряжением 6-20 кВ на штыревых изоляторах должно выполняться усиленным (2.4.69).
