Печные трубы подразделяются на стенные (проходящие во внутренних капитальных кирпичных стенах здания), коренные (в виде отдельно стоящего трубного стояка около печи) и насадные (устанавливаемые непосредственно на печах). Наиболее часто сооружают насадные трубы, однако устраивать их на печах со стенками толщиной в 1/4 кирпича нельзя, так как под тяжестью трубы может развалиться печь.
Над кровлей дымовые трубы выводят так, чтобы они располагались как можно ближе к коньку крыши (рис. 10).
Рис. 10. Расположение печной трубы над кровлей
У насадных труб соблюдение этого требования зависит от расположения печи в помещении. Высота трубы определяется расстоянием, на которое она отстоит от конька. Головку трубы выводят на 0, 5 м выше конька в том случае, если она отстоит от конька не более чем на 1, 5 м. Головку выводят до уровня конька крыши тогда, когда она находится от конька на расстоянии 1, 5–3 м и ниже его уровня – при расстоянии более 3 м.
Во всех случаях труба должна возвышаться над крышей не менее чем на 0, 5 м. Если кирпичная труба близко подходит к высокой стене или деревьям с густой кроной, ее наращивают стальной, асбестоцементной или керамической трубой. Присоединение нескольких печей к общему дымоходу надо делать так, чтобы не нарушить тяги. В исключительных случаях допускается присоединение к одному дымоходу двух печей, находящихся на одном этаже. Для этого в общем канале выполняют рассечку, то есть внутри канала возводят перегородку высотой от 750 до 1000 мм, или же присоединяют печи к дымоходу на разных уровнях. Это делается для того, чтобы исключить встречное движение дымовых газов.
Размер общего дымового канала должен быть не менее 140 х 270 мм. Если коренная труба или стенные дымоходы удалены от печи, то она подключается к дымоходам с помощью перекидного рукава, или патрубка (горизонтального дымового канала), выложенного кирпичом в футляре из кровельной стали и поддерживаемого балочками из стальных уголков, которые одним концом опираются на стенку с дымоходами или на коренную трубу, а другим на стенку печи.
Длина рукава не должна превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ребро (в 1/4 кирпича), а верх рукава – из 2 рядов кирпичей, положенных плашмя с тщательной перевязкой швов. Для удаления сажи из рукава в нем делают прочистную дверцу. Перекидной рукав устанавливают с подъемом в сторону движения газов под углом примерно в 10°, чтобы улучшить тягу.
Расстояние между верхом патрубка и потолком должно быть не менее 0, 4 м, если потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним кровельной сталью), и не менее 0, 5 м при незащищенном потолке.
Такие же условия соблюдаются при сооружении патрубка около стен и перегородок. Прокладывать патрубок на чердаке не рекомендуется из-за повышения вероятности образования конденсата и пожароопасности. Кроме того, патрубки часто снижают тягу в печи.
Дымовые каналы, в зависимости от мощности печей, бывают разных размеров: 130 х 130 мм для печей с теплоотдачей до 3000 ккал/ч; 130 х 190 мм для печей с теплоотдачей до 4500 ккал/ч и 130 х 260 мм для печей с теплоотдачей до 6000 ккал/ч при двух топках в сутки; допустимы и другие размеры, которые встречаются в различных печах.
Если для кладки труб применяют колотый кирпич, то его надо укладывать тесаной или колотой стороной наружу, а гладкой – внутрь канала. Обычно трубы кладут толщиной в 1/2 кирпича. Ее можно полностью класть на глиняном растворе, но для большей прочности лучше, если над крышей кладка выполняется на смешанном цементно-известковом или чистом цементном растворе.
Насадную трубу устанавливают на печи, кладку которой не доводят до чердачного перекрытия на 2–3 или более рядов. Отсюда начинается кладка шейки печи, в которую полезно поставить задвижку. За один ряд до перекрытия начинают кладку расширять, создавая в толще перекрытия разделку, или распушку, с толщиной стенок 0, 25 м или даже 0, 4 м, то есть в 1 или 1/2 кирпича. Выкладывают ее в несколько рядов по высоте.
Выше распушки, которая должна быть такой толщины, чтобы выступала над перекрытием не менее чем на 3 ряда кладки, по чердачному пространству проходит стояк – ровная часть трубы, доходящая до кровли.
Выше кровли выполняют вторую распушку, или выдру, которая на 60–100 мм нависает над кровлей по всем сторонам трубы. Этот своеобразный козырек отводит на кровлю стекающую по трубе воду во время дождя или таяния снега. Если этого не сделать, то вода будет течь по стояку, разрушая его. Выше выдры кладут шейку трубы такого же размера, как и стояк. Далее кладка расширяется, образуя оголовок трубы.
Для предохранения трубы от разрушения на ней устанавливают колпак или флюгарку, например, из кровельной стали, которая, помимо защиты трубы, еще и улучшает тягу в печах. Выступающую над кровлей распушку рекомендуется покрыть кровельной сталью или обмазать цементным раствором, обеспечив поверхности некоторый уклон для стекания воды.
Трубу лучше всего оштукатурить цементно-известковым или цементным раствором и побелить. Оштукатуренные трубы служат гораздо дольше, а на побелке хорошо видны трещины, которые надо заделать.
Полностью выложив шейку трубы, приступают к оголовку, кладка которого не представляет труда, поскольку выполняется так же, как и распушка. В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со второго ряда, уширяется на 1/4 кирпича по сравнению с кладкой стояка. Чтобы обеспечить сток воды с оголовка трубы и выдры и тем самым предохранить их от быстрого разрушения, на них укладывают цементный раствор, разравнивают его, так чтобы он имел уклон наружу от канала, и заглаживают. Кладка распушки из кирпича – дело достаточно сложное. Поэтому иногда их делают из железобетона или из бетона, но последний менее прочен.
Трубы необходимо не реже одного, а лучше 2 раза в год осматривать и при обнаружении дефектов тут же их исправлять. Часто при строительстве печей вместо кирпичных ставят асбестоцементные или керамические трубы. Отверстие такой трубы должно соответствовать площади дымового канала печи. Они прочны, легки и не имеют швов. Их можно устанавливать как на кирпичной кладке, так и на бетонной плите простой формы, но лучше всего на специально изготовленной плите, где для трубы сделана выемка или муфта.
Под трубу лучше всего использовать железобетонную плиту толщиной не менее 50 мм. Она может быть простой или с бортиками высотой до 400–500 мм, то есть больше толщины перекрытия, образуя как бы ящик, который заполняется кирпичной кладкой, сухим шлаком, песком, сухой землей без растительных примесей и тому подобными материалами. Для такой трубы выполняют выдру квадратной или круглой формы, монолитную или сборную из двух половинок, скрепляемых после установки на трубе. Чтобы выдра не могла опуститься вниз, трубу под ней покрывают слоем цементного раствора. На верх трубы лучше всего надеть колпак. Трубу следует прочно укреплять на чердаке, чтобы она не могла колебаться. Недостаток такой трубы – тонкие стенки, которые быстро нагреваются, но так же быстро и остывают, что способствует образованию конденсата.
При сооружении печи следует обратить внимание на утепление чердачного пространства и находящихся там труб. Это обязательное условие для успешной борьбы с конденсатом. Существует несколько способов утепления труб. Самый простой и наименее трудоемкий – обернуть трубу матами, изготовленными из шлаковаты или стекловаты и стеклоткани. При отсутствии этих материалов трубы утепляют с по-мощью слоя штукатурки, облицовкой шлакобетонными плитами, засыпкой вокруг трубы песка, шлака, сухой земли и других теплоизолирующих материалов.
Для оштукатуривания используют известково-шлаковый раствор с небольшой добавкой цемента. Чтобы штукатурка не отваливалась, вокруг трубы на расстоянии 20–30 мм устраивают арматуру, поверх которой крепят металличе-скую сетку. Сетку и арматуру заполняют тестообразным глиняным раствором, который, застывая, образует достаточно прочное теплоизолирующее покрытие толщиной 50–70 мм. Оштукатуривание выполняется только летом. Шлакобетонные плиты могут быть плоскими (для кирпичных труб) или сегментообразными (для асбестоцементных труб); толщина плит – 50–70 мм. Готовые плиты накладывают на трубу и скрепляют проволокой; швы тщательно промазывают це-ментным раствором. Облицовка может прилегать к трубе вплотную или же отстоять от нее на некотором расстоянии. В этом случае пространство между облицовкой и трубой засыпают сухим шлаком.
Существует много различных способов отделки наружных стенок печи. Здесь можно дать волю своей фантазии и применить все творческие и дизайнерские дарования. Так, можно оштукатурить стенки, облицевать их плиткой или изразцами, установить металлические футляры или выполнить декоративную отделку без облицовки путем расшивки кирпича.
Кладка каминов
«Камин» в переводе с латинского означает «очаг». Он представляет собой каменную нишу с выложенным в ней местом для костра, дым от которого отводится через специально оборудованный для этой цели канал. По сравнению с отопительными печами коэффициент теплоотдачи каминов составляет всего 15–20 %, поэтому полностью заменить печь камины не могут.
В наши дни камины служат, как правило, не для отопления, а для украшения жилых помещений, создания комфорта и уюта. Они придают жилищу особый уют. Такое изменение функционального назначения каминов позволило строителям изобрести конструкции, которые не только прекрасно вписываются в интерьеры комнат, но и сравнительно просты в исполнении, так что их строительство стало под силу большинству мастеров-любителей.
Принцип работы камина основан на излучении теплоты от горящего топлива и разогретых стен топочного пространства, а также на быстрой отдаче лучистого тепла. В отличие от устройства печи конструкция камина не предусматривает наличия петлевых дымооборотов, поэтому горячие газы, не встречая на своем пути никакого препятствия, напрямую выходят в дымовую трубу.
Камин не аккумулирует тепло, вследствие чего обладает малой теплоемкостью. Греет он в основном только во время горения топлива. При этом он начинает отдавать тепло сразу, поэтому обеспечивает быстрый обогрев холодного помещения. Кроме того, камин способствует перемещению воздуха, а следовательно и вентиляции комнаты, в которой он установлен (здесь речь идет об обустройстве камина в кабинете). Благодаря этому воздух не застаивается, что препятствует образованию сырости. Для того чтобы камин быстро прогревался и начинал излучать теплоту, его стены рекомендуется делать массивными.
Выбор местаОткрытый камин должен располагаться в центре помещения. При выборе места для его установки следует учесть, что камин, хотя и создает сквозняки, сам их «не любит», поэтому размещать его необходимо в стороне от дверных и оконных проемов.
Перед камином следует оставить достаточно свободного пространства, где могли бы разместиться отдыхающие. Сам камин не должен загораживать проходы. С эстетиче-ской точки зрения не рекомендуется устанавливать непосредственно над камином ярко горящие светильники, потому что на их фоне горящий в камине огонь будет выглядеть не так эффектно, как хотелось бы. Низкий тепловой КПД камина объясняется тем, что при топке в его открытый проем попадает в 10–20 раз больше воздуха, чем это необходимо. Воздух уносит в атмосферу значительную часть тепла. К сожалению, это явление сохраняется даже в модернизированных вариантах каминов.
Выполнение работПриступая к постройке камина, необходимо помнить, что его конструкция проверена опытом и любое отступление от основных параметров, а тем более изменение конструкции, могут отрицательно сказаться на работе. Если, например, увеличить глубину топливника, основное тепло не будет попадать в комнату, улетучиваясь без пользы.
Большое значение имеет и форма дымовой камеры, днище которой предохраняет топливник от воздействия потока холодного воздуха, проникающего через трубы. Конструкция камина предусматривает сжигание дров как на плоском поду топливника, так и в металлической корзинке или на колосниковой решетке.
В последнем случае пространство зольника используется не только для сбора золы, но и для дополнительного притока воздуха.
Иногда имеет смысл хотя бы частично подавать в топливник воздух не из помещения, а снаружи. Забирая, например, воздух из подвала, можно существенно улучшить его вентиляцию. Разумеется, в конструкции такого камина должна быть предусмотрена зольниковая камера. Для повышения экономичности камина в его корпусе иногда устраивают специальные тепловые камеры, в которых комнатный воздух дополнительно подогревается от нагретых внешних стенок топливника.
Такие теплообменники часто изготавливают из труб и при необходимости устанавливают в топливник. Кладку корпуса выполняют полнотелым кирпичом, изготовленным из глины (красный кирпич) или шамота. Трубу же лучше класть из щелевого кирпича.
Не пригоден для кладки горячей части камина кирпич, полученный от разборки стен, сложенных на известковом растворе. Однако для кладки фундаментов и верхних частей дымовых труб его вполне можно использовать. Перед началом кладки рекомендуется уточнить правильность размещения камина.
Для этого в соответствии с чертежом раскладывают насухо сначала кирпичи первого ряда, потом кирпичи одного ряда дымовой трубы. Затем с потолка опускают отвесы на углы дымовой трубы и убеждаются, что расстояние между трубой и балками перекрытия, а также трубой и стропилами достаточно для устройства горизонтальной противопожарной разделки (расстояние должно быть не менее 12 см). Прямоугольность углов первого ряда кладки проверяют, промеривая с помощью шнура расстояния по диагонали между противоположными углами. Разница между этими расстояниями не должна превышать 5 мм. Кирпичи притесняют и подгоняют друг к другу с учетом перевязки швов. Стесанные поверхности должны быть обращены наружу или закрыты кладкой.
Для описываемой ниже конструкции (рис. 11) потребуются следующие материалы: 2 тавра 45 х 45 мм (ширина 200 мм); уголок 45 х 45 мм (ширина 200 мм); швеллер № 12 (ширина 200 мм); 10 скоб из полосовой стали 25 х 3 мм (длина 150 мм); стальная решетка (ее площадь зависит от размеров зева); жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 мм (размеры – в зависимости от размеров камина); швеллер № 14 (ширина 200 мм).

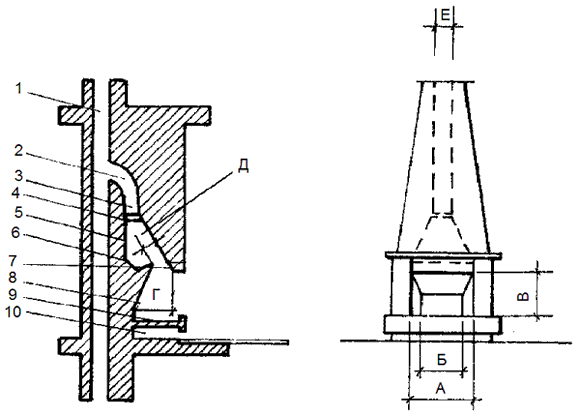

Рис. 11. Камин, пристроенный к дымовой трубе:
1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топка; 9 – днище (под); 10 – зольник; А – ширина топки; Б – задняя стенка; В – высота топки; Г – глубина топки; Д – дымовое отверстие; Г – горловина; Е – дымовая труба
Из материалов потребуется около 80 кг шамотного порошка, 15 л растворимого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1: 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции.
В случае если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство последнего значительно упрощается.
При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют с помощью колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.
При строительстве камина лучше всего соорудить бетонное основание. Его размеры при этом должны соответствовать размерам на плане камина, включая размеры трубы. Решающее значение в этом случае имеет вид грунта и его несущая способность. Толщина основания принимается равной 0, 8–1, 4 м в зависимости от его размера и размещения в центре здания или около ограждающей стены. Основание необходимо изолировать от проникновения почвенной влаги в тело камина. Теперь можно начинать строительство самого камина.
Зольник представляет собой жесткую коробку, значительно облегчающую чистку камина и удаление образующейся золы. Пространство высотой приблизительно 40 см является хорошей изоляцией очага топки от пола и одновременно используется для притока воздуха через решетку, что необходимо для лучшего горения. На подготовленном основании на ширину топливника с двух сторон необходимо возвести кирпичные стенки высотой около 50 см. Толщина кладки должна составлять не менее 15 см. На кирпич укладывают подготовленные два стальных тавровых профиля 45 х 45 мм и уголок 45 х 45 мм. Длина профилей должна быть равна ширине топливника, кроме того, прибавляется еще 10 см на кладку по обеим сторонам топливника при условии, если плита будет выступать по бокам. В противном случае необходимо изготовлять профили большей длины.
Расстояние между таврами зависит от шамотного кирпича, который укладывают между ними на шамотный раствор. Таким образом получается дно топливника, которое должно быть огнеупорным. В центре оставляют отверстие для решетки, через которую зола будет падать в зольник, установленный в камере для сбора золы. Решетку делают из листовой стали. Размеры стального листа должны соответствовать размерам шамотного кирпича. Между листами помещают гайки М22 для получения необходимых промежутков. Решетку стягивают гайкой М20.
После устройства пода приступают к кладке топливника. Изнутри топливник облицовывают шамотным кирпичом, чтобы его внутреннее пространство было огнеупорным. Шамотный кирпич укладывают на шамотный раствор, о чем уже говорилось выше. Стенки топливника должны быть гладкими, изнутри их делают скошенными для лучшего излучения тепла. При отсутствии большого опыта в кладке кирпича можно для подстраховки от падения заднюю скошенную стенку кровли закрепить стальными скобами.
После того как кладка будет доведена до определенной высоты, на кирпичи укладывают фланцами вверх стальной швеллер № 12. Длина профиля должна быть равна ширине топливника плюс 20 см.
Боковые стенки топливника, которые были возведены до определенной высоты и на которые был уложен упомянутый выше швеллер, будут поддерживать хайло, сделанное из листовой стали. Нижние размеры передней стенки хайла зависят от ширины топливника, причем передняя стенка будет опираться на стальной швеллер. Боковые стенки хайла опираются на боковые стенки топливника. Передняя стенка и боковые скошенные стенки облицовывают шамотным кирпичом. Абсолютная гладкость стенок имеет большое значение для улучшения тяги. Также облицовывают заднюю отвесную стенку дымовой камеры – ее лучше не делать металлической.
На дымовую камеру необходимо установить задвижку, с помощью которой можно регулировать отвод дыма в трубу, а также уменьшать отток теплого воздуха, закрыв задвижку, после того как камин протопился. Изготавливается такая задвижка из листовой стали. В теплое время года, полностью открыв задвижку, можно достичь лучшего воздухообмена. За-крытая задвижка предотвращает загрязнение всего пространства камина сажей в процессе чистки дымовой трубы. Задвижку можно закрывать с помощью стержня, который поднимается или опускается.
Устанавливается задвижка таким образом, чтобы к ней был обеспечен доступ с любой стороны камина. После установки задвижки закрепляют и несущий стальной швеллер № 14 (длина равна ширине плюс 20 см). Когда кладка трубы будет закончена, ее соединяют с помощью дымохода и колена с камином. Если кладку камина производят одновременно с камином, то на верхний уголок задвижки необходимо насадить асбестоцементную трубу. Зазоры около задвижки и в других местах необходимо тщательно замазать шамотным раствором.
Свободное пространство по бокам камеры облицовывают кирпичом вплоть до задвижки. Над швеллером начинают облицовку трубы. Рекомендуется применять асбестоцементные трубы. Во-первых, у них абсолютно гладкие стенки и круглое отверстие, что имеет решающее значение для тяги. Во-вторых, такие трубы гарантируют герметичность соединения и таким образом предохраняют от возникновения пожара.
В-третьих, асбестоцементная труба выполняет своего рода функцию элемента жесткости самой дымовой трубы, а после установки ее в вертикальное положение упрощает ее кладку, поскольку необходима лишь облицовка трубы.
Поскольку дымовую трубу над крышей выкладывают из качественного кирпича, ее можно лишь обмазать (замазать щели) или оштукатурить. Над выходным отверстием делают козырек, лучше всего из жести, который будет предохранять отверстие от дождя и снега.
Поскольку при горении древесины летят искры, пол перед камином необходимо сделать из негорючих материалов (кирпич, плитка и т. п.), а перед отверстием топки поставить предохранительную щетку (стальную решетку, плотную металлическую сетку и т. п.).
Приток воздуха в топливник можно прекратить, закрыв его заслонкой из толстого металла (минимальной толщиной 3 мм) или из чугунной плиты, и с помощью соответствующего переводного механизма (рычаг, блок) обеспечить управление им из комнаты. Приток воздуха в топливник снаружи снижает не только теплопотери, но и циркуляцию воздуха в помещении.
Описанная конструкция и рекомендуемые размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления помещения. Если речь идет о камине как о декоративной части помещения и если основным источником тепла будет служить какая-либо отопительная установка, то конструкция камина может быть еще проще и иметь меньшие размеры.
