Трофейные и покупные образцы пистолетов

Кроме отечественных, в нашей стране имелось и имеется большое количество пистолетов зарубежного производства. Пути их поступления различны: трофеи, частные и централизованные закупки, контрабанда. Если в последнем случае количество и модели пистолетов оценить очень трудно, то закупавшиеся и трофейные модели выявить проще.

Частные закупки «автоматических» пистолетов офицерами начались в России после русско-японской войны. Револьвер «Нагана» при всех своих положительных качествах не удовлетворял многих габаритами и «мешкотностью» перезаряжания. Дабы упорядочить этот процесс, подготовили перечень образцов, разрешенных офицерам к приобретению на свои средства. В 1907 г. был издан приказ, разрешавший ношение в строю, кроме револьвера обр. 1895 г., 9-мм пистолетов «Браунинг N2» и «Парабеллум», а вне строя – также 6,35-мм «Браунинга». В 1912 г. перечень был пополнен пистолетами «Маузер» обр. 1911 г. и «Штейер» обр. 1909 г., в начале 1914 г. – новыми («карманными») образцами 9– и 7,65-мм «Браунинга» обр.1910/1912 г. Таким образом, к началу первой мировой войны имелось два «разрешенных» офицерам 9-мм образца пистолетов («Браунинг» обр. 1903 г. и «Парабеллум») для ношения в строю и шесть образцов калибра 6,35, 7,65 и 9 мм – для ношения вне строя («карманного» типа). Делались безуспешные попытки доработать зарубежные пистолеты на Тульском и Ижевском заводах. Поскольку для собственного производства пистолетов у военного ведомства не было средств, ГАУ провело в 1908–1913 гг. широкие испытания зарубежных образцов с целью «выбора наилучшего пистолета для нашей армии», но война прервала эти работы. Покупали пистолеты и гражданские частные лица. Большие закупки пистолетов у союзников и нейтральных стран производились в ходе войны: 7,65-мм «Браунинги» закупались в Испании, 7,63-мм «Маузеры» – в Англии и Японии, «Кольты» М1911 – в США. После первой мировой и гражданской войн также проводились некоторые закупки.

Большое количество пистолетов определенных образцов оказалось на складах и «на руках» в качестве трофеев первой мировой, гражданской, советско-финляндской, Великой Отечественной, афганской войн, ряда военных конфликтов. Так, германский Р.08 (П-08) «Парабеллум» попал к нам с полей двух мировых войн. Только 1939–1945 годы «дали» пистолеты «Вальтер», «Парабеллум», «Маузеры», «Браунинги», «Намбу», польские VIS.

Ниже мы рассмотрим несколько наиболее известных и «массовых» моделей. Их тактико-технические характеристики приведены в общей таблице.

Пистолеты браунинга

Из пистолетов «законодателя пистолетных мод» Джона М. Браунинга бельгийского производства в России получили распространение образцы 1900, 1903 и 1906 гг. В разговорной речи «браунинг» слился с понятием «автоматический пистолет». Его закупали частным порядком и централизованно.

В 1900 г. бельгийская фабрика FN в Эрстале начала выпуск 7,65-мм «автоматического» пистолета, разработанного Браунингом в 1897 г.

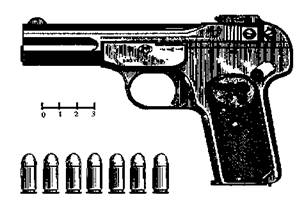

 Рис. 29 Пистолет «Браунинг» обр.1900 г. («Браунинг первого образца»).

Автоматика пистолета действовала за счет отдачи свободного затвора– кожуха, полностью закрывавшего ствол. Затвор-кожух имел плавные обводы и насечку для перезаряжания вручную. Ударный механизм – ударникового типа, причем возвратно-боевая пружина, расположенная над стволом, через особый рычаг воздействовала и на ударник. Использование единой пружины было оригинально, но распространения в конструкциях пистолетов не получило. Флажковый неавтоматический предохранитель запирал затвор-кожух. Всего конструкция включала 35 деталей. Надежная работа, сравнительно небольшие габариты и обтекаемые формы «Браунинга» обр. 1900 г. обусловили большой его успех на рынке. Этот пистолет сделал имя Браунинга известным.

В 1903 г. начался выпуск новой, 9-мм модели «Браунинга» – т. н. «Браунинга 2-го образца», или «Браунинга N2», разработанной как военный образец. Автоматика также действовала за счет отдачи свободного затвора-кожуха, но возвратная пружина располагалась под стволом в канале рамы – одна из наиболее популярных впоследствии схем компоновки. Ударный механизм – курковый, со скрытым курком и пластинчатой боевой пружиной. В конструкции имелось три предохранителя. Разобщитель предотвращал выстрел при не вполне закрытом затворе. Флажковый неавтоматический предохранитель в поднятом положении запирал спусковой рычаг и затвор. Автоматический предохранитель в виде нажимной задней стенки рукоятки запирал спусковой рычаг и выключался при охвате рукоятки ладонью. Невозможность поднять флажковый предохранитель указывала на то, что курок спущен.

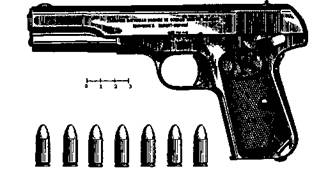

 Рис. 30 Пистолет «Браунинг» обр.1903 г. («Браунинг второго образца»).

Магазин – коробчатый однорядный, с боковыми окнами. По израсходовании патронов включалась затворная задержка. Конструкция состояла из 29 деталей. Имелась модель с пазами снизу рукоятки для крепления жесткой кобуры-приклада. Пистолет отличался хорошими боевыми качествами, удобством обращения, изяществом и «зализанностью» форм.

 Рис. 31 Разрез пистолета «Браунинг» обр. 1903 г.:

1 – ствол, 2 – затвор, 3 – мушка, 4 – целик, 5 – ударник, 6 – пружина ударника, 7 – шпилька ударника, 11 – наконечник возвратной пружины, 12 – направляющий стержень, 13 – рама, 14 – спусковая скоба, 16 – спуск, 17 – спусковая тяга, 18 – спусковая пружина, 19 – разобщитель, 20 – спусковой рычаг, 21 – боевая пружина, 22 – курок, 25 – автоматический предохранитель, 27 – защелка магазина, 28 – магазин, 29 – подаватель магазина.

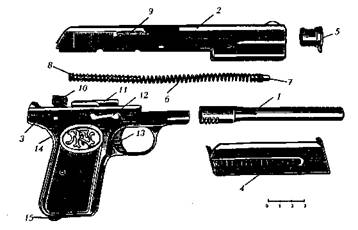

 Рис. 32 Неполная разборка пистолета «Браунинг» обр. 1900 г.:

1 – ствол, 2 – затвор, 3 – рама, 4 – магазин, 5 – втулка ствола, 6 – возвратная пружина, 7 – фиксатор, 9 – выбрасыватель, 10 – курок, 11 – колодка рамы, 12 – затворная задержка, 13 – спусковой крючок, 14 – автоматический предохранитель, 15 – защелка магазина.

«Браунинг» обр. 1903 г., как и его патрон, хорошо разошелся и послужил основой для массы подражаний. Россия закупала его в варианте с кобурой-прикладом для вооружения городской полиции и Отдельного Корпуса жандармов. На «гражданском» рынке в ходу были блестящие никелированные «браунинги» – любимое оружие налетчиков Мишки Япончика, известного также как Беня Крик.

В России делались попытки собственной переделки «браунингов». На Ижевском оружейном заводе попытались приспособить пистолет Браунинга под револьверный патрон «Нагана», конечно, безуспешно. Свой способ переделки «Браунинга» предлагал студент Московского Императорского Технического училища С.При-луцкий, в будущем известный конструктор-оружейник.

 Рис. 33 7,65-мм пистолет «Браунинг» обр.1910 г.

Считался пистолетом «карманного» типа. В качестве такового был разрешен в Русской армии «для ношения офицерами вне строя».

Неполная разборка:

1. Вынуть магазин, отжав назад его защелку.

2. Оттянуть затвор назад настолько, чтобы зуб флажкового предохранителя заскочил в переднюю выемку на левой стороне затвора-кожуха. Повернуть ствол до отказа вправо. Освободить выемку затвора-кожуха от зуба предохранителя. Подав затвор вперед, снять его вместе со стволом с рамки, удерживая ствол от выпадения.

3. Отделить возвратную пружину с направляющим стержнем. Вынуть направляющую муфту, повернув ее на 180 градусов. Вынуть ствол, повернув его до отказа влево.

Сборку производить в обратном порядке.

В 1906 г. FN предложила обывателю «карманный» пистолет Браунинга под специально разработанный 6,35-мм патрон. Пистолет имел свободный затвор-кожух, расположенную под стволом возвратную пружину, ударниковый механизм простого устройства. Пластинчатая пружина шептала ударника служила также пружиной защелки магазина. Автоматический предохранитель выполнялся в виде нажимной задней стенки рукоятки и запирал шептало ударника. Имелся неавтоматический останов затвора в заднем положении. Конструкция включала 29 деталей. Пистолет не спутать с другими: плоская, крайне «зализанная» форма, отсутствие прицельных приспособлений.

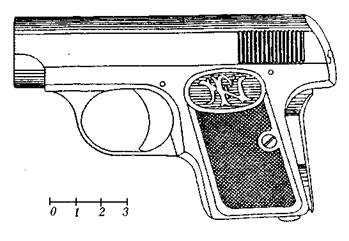

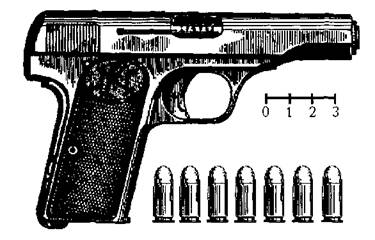

 Рис. 34 Пистолет «Браунинг» обр. 1906 г.

Родоначальник самозарядных «карманных» пистолетов. Обратим внимание на отстуствие прицельных приспособлений.

«Браунинг» обр. 1906 г. был очень популярен в качестве «оружия самообороны», долго не имел конкуренции на оружейном рынке, послужил образцом для многочисленных подражаний.

Неполная разборка:

1. Вынуть магазин, отжав его защелку.

2. Оттянуть затвор назад и отпустить, проверив патронник пистолета.

3. Отделить затвор-кожух: поставив ударник на боевой взвод, оттягивать затвор назад, пока широкий поперечный паз на внутренней его стенке не придется против казенной части ствола; повернуть ствол до отказа влево, ухватив его за насечки на дульной части; снять затвор.

4. Вынуть возвратную пружину со стержнем.

5. Отделить ствол от кожуха: повернуть ствол до отказа вправо и вынуть его из затвора-кожуха через нижнее окно.

Сборку производить в обратном порядке.

 Рис. 35 Разрез пистолета «Браунинг» обр. 1906 г.:

1 – боевая пружина, 2 – возвратная пружина, 3 – направляющий стержень возвратной пружины, 4 – зуб защелки магазина, 5 – защелка магазина, 6 – сосок защелки магазина, 7 – прилив затвора, 8 – колодка рамы, 9 – боевой взвод ударника, 10 – шептало.

В Испании в 1916 г. были закуплены 7,65-мм пистолеты типа «Виктория». Это было своеобразным «смешением» нескольких «браунингов»: патрон обр. 1900 г., курковый ударный механизм со скрытым курком и флажковый предохранитель – по обр. 1903 г., компоновка и внешнее оформление – по обр. 1906 г.

Пистолет М1911 «КОЛЬТ»

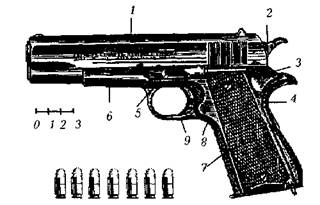

 Рис. 36 Пистолет «Кольт» М1911 А1:

1 – затвор, 2 – курок, 3 – флажковый предохранитель, 4 – автоматический предохранитель, 5 – затворная задержка, 6 – рама, 7 – рукоятка, 8 – кнопка защелки магазина, 9 – спусковой крючок.

В 1911 г. на вооружение Армии США под обозначением М1911 был принят 11,43-мм («калибр.45») пистолет фирмы «Кольт», над схемой которого работал Дж. М. Браунинг. Бельгийская FN предлагала России 9,65-мм модель этой системы, упоминаемой как «система Браунинга-Кольта». Американский пистолет был модернизирован в 1921 г. – М1911 А1 – и с некоторыми изменениями выпускается до сих пор. 11, 43-мм «Кольт» – один из наиболее распространенных в мире образцов, пример для бесчисленных подражаний.

Автоматика «Кольта» М1911 действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола производится сцеплением боевых выступов ствола и затвора-кожуха. Расцепление их идет при откате за счет снижения ствола серьгой, шарнирно связанной с рамой. Возвратная пружина помещается под стволом в канале рамы. Ударный механизм – курковый, с открытым курком и винтовой боевой пружиной, расположенной в рукоятке. Спусковой механизм включает разобщитель, разъединяющий шептало со спусковой тягой спуска. Флажковый неавтоматический предохранитель в верхнем положении запирает взведенный курок. В задней стенке рукоятки находится автоматический предохранитель. Он запирает спусковую тягу и выключает при охвате рукоятки ладонью. Магазин – однорядный, с отверстиями в боковых стенках. При израсходовании патронов подаватель магазина поднимает затворную задержку. Флажковый предохранитель и затворная задержка имеют единый пружинный стопор, собранный в трубке над рукояткой. Ось затворной задержки служит чекой серьги ствола. Всего конструкция состоит из 39 деталей.

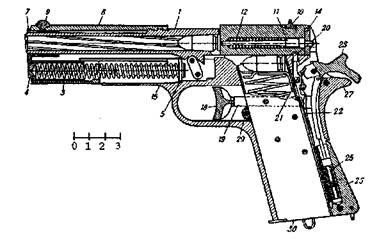

Рис. 37 Разрез пистолета «Кольт» М1911:

1 – ствол, 3 – возвратная пружина, 4 – упорная трубка вовзвратной пружины, 5 – направляющий стержень, 7 – втулка, 8 – затвор, 9 – мушка, 10 – целик, 11–12 – ударник с пружиной, 14 – задвижка, 15 – рама, 18 – спуск, 19 – спусковая тяга, 20 – разобщитель, 21 – спусковой рычаг, 22 – спусковая пружина, 23 – курок, 25 – боевая пружина, 26 – задвижка рукоятки, 27 – автоматический предохранитель, 29 – защелка магазина, 30 – магазин.

«Кольт 45-го калибра» – мощный пистолет с высоким останавливающим действием пули. Однако это потребовало довольно больших габаритов и веса.

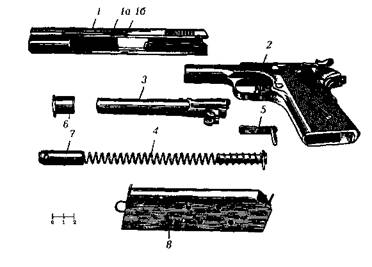

 Рис. 38 Неполная разборка пистолета «Кольт» М1911А1:

1 – затвор, 1а – большой вырез затвора, 16 – малый вырез затвора,2 – рама, 3 – ствол с серьгой, 4 – возвратная пружина, 5 – затворная задержка, 6 – втулка, 7 – направляющая трубка, 8 – магазин.

Неполная разборка:

1. Вынуть магазин, нажав на головку его защелки с левой стороны.

2. Отделить затвор-кожух: отвести затвор назад настолько, чтобы головка затворной задержки совместилась с малым выступом на кожухе; вынуть затворную задержку и, придерживая возвратную пружину, отделить затвор от рамки.

3. Отделить возвратную пружину.

4. Вынуть направляющую трубку и муфту. Вынуть ствол вперед из затвора-кожуха.

Сборку производить в обратном порядке.

«Маузеры»

В 1893 г. Федерле – директор завода братьев Маузер разработал автоматический пистолет, запатентованный на имя П.Маузера в 1895 г. в Германии и в 1896 г. в Великобритании. С 1897 г. начался выпуск этой модели под обозначением К-96. Пистолет неоднократно модернизировался. Наиболее известными стали его 7,63-мм модели обр.1908 и 1912 («классический тип») годов. Популярный на «свободном» оружейном рынке, на вооружение пистолет «Маузер» поступил только во время войны. С 1916 г. выпускалась его 9-мм модель (с цифрой «9» на щечках рукоятки). В Русской армии пистолеты Маузера имелись как покупные и как трофеи.

Автоматика «Маузера» действовала за счет отдачи ствола с коротким его ходом. Запирание канала ствола затвором производилось качающейся в вертикальной плоскости личинкой, с двумя выступами для сцепления с затвором, с выступом снизу для взаимодействий с рамой. Возвратная пружина располагалась в затворе.

Ударный механизм – куркового типа, с открытым курком и винтовой боевой пружиной, помещенной в раме. Слева от курка виден рычаг предохранителя, который в поднятом положении запирает взведенный или спущенный курок. Выбрасыватель устанавливался открыто.

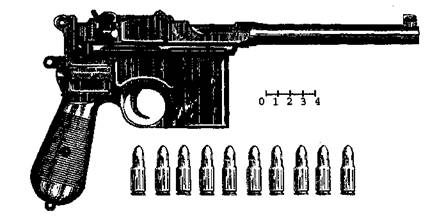

 Рис. 39 Пистолет «Маузер» К-96 выпуска 1912 г.

Характерной особенностью конструкции был постоянный магазин, размещенный «по-винтовочному» – перед спусковой скобой. Магазин снаряжался сверху из обоймы при открытом затворе. Прицел – секторный, насеченный до 1000 м. Конструкция включала 40 деталей. На задней части рукоятки имелись пазы для присоединения деревянной кобуры-приклада. В сочетании с относительно мощным патроном и большой длиной ствола это придавало «Маузеру» свойства своеобразного карабина. Хотя дальность в 1000 м не соответствовала реальным возможностям пистолета по точности и кучности стрельбы, эффективная стрельба на 500 м была вполне возможна. На дальности 100 м радиус рассеивания составлял 0,15 м – высокий показатель. Кобура-приклад переносилась на узком плечевом ремне, имела кармашек с отверткой, для разборки пистолета.

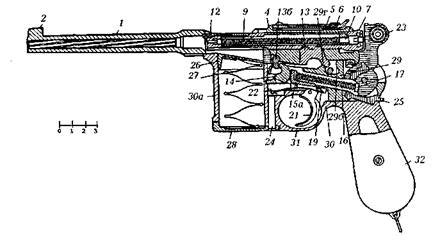

 Рис. 40 Разрез пистолета «Маузер» К-96:

1 – ствол, 2 – мушка, 4-5-6 – прицел, 7 – затвор, 9 – возвратная пружина, 10 – ударник, 13 – запирающая личинка, 136 – палец личинки, 14 – серьга, 15а – разобщитель, 16 – боевая пружина, 17 – направляющий стержень, 19 – спусковая тяга, 23 – курок, 24 – защелка крышки магазина, 25 – защелка рамы, 26 – подаватель магазина, 27 – пружина подавателя, 28 – крышка магазина, 29 – рама, 296 – отпирающий скос рамы, 29 г – запирающий выступ рамы, 30 – магазинно-спусковая коробка, 30а – магазин, 31 – спусковая скоба, 32 – рукоятка.

Благодаря прикладу-кобуре «Маузер» привлекал в России немалое внимание. Ведь мощными пистолетами предполагалось вооружать «команды, которым по роду службы винтовка является обременительным оружием». Так, Воздухоплавательная часть Главного Управления Генерального Штаба уже в 1913 г. приняла пистолеты Маузера «как принадлежность аэропланов» и подумывала также о снабжении ими нижних чинов вместо карабинов. На каждый пистолет полагалось 200 патронов. Закупленные в 1915-16 гг. «Маузеры» отпускались «специальным частям: авиационным, автомобильным, мотоциклетным». В России пистолет именовался часто «Маузером N 2», или «Маузером в колодке». Пистолеты «Маузер» К-96 – как «пистолеты-карабины» – пользовались популярностью в РККА в годы гражданской войны и после нее, применялись и во время Великой Отечественной войны.

В 1926-30 гг. – в период тесного военного и военно-технического сотрудничества СССР и Веймарской Германии – для РККА и ВЧК-ОГПУ были закуплены 7,63-мм «Маузеры» обр. 1920 г. (т. н. «полицейская модель») с длиной ствола 98 мм, общей длиной 255 мм, укороченной или обычной – на «переделах» – рукояткой. Надо полагать, распространенность «Маузеров» и определила выбор типа патрона для советских пистолетов.

Неполная разборка:

1. Утопить защелку крышки магазина и вынуть вниз подающий механизм, подав крышку слегка вперед. Взвести курок. Подняв под курком кверху выступ защелки рамы, вынуть раму вместе с подвижной системой, оттянув ее назад. Отделить назад подвижную систему.

2. Повернув отверткой ударник на 90 градусов (до совпадения его упоров с вырезами в торцевой части затвора), вынуть его назад.

3. Вынуть вправо упорную муфту.

4. Вынуть назад затвор.

5. Вынуть назад затворную пружину. Сборку производить в обратном порядке.

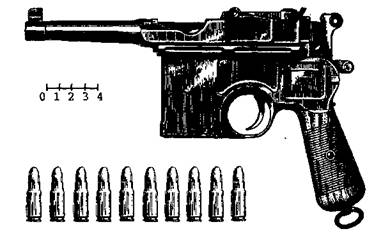

 Рис. 41 Пистолет «Маузер полицейский» выпуска 1920 г.

Упомянутый выше «карманный» 6,35-мм «Маузер» обр. 1910 г. под патрон «браунинг» имел автоматику на основе отдачи свободного затвора-кожуха и расположение возвратной пружины под стволом. Ствол крепился в раме особым стержнем. Ударниковый ударный механизм имел указатель взведения. Пистолету было присуще использование бойка в качестве отражателя стреляной гильзы, а также – магазин на 9 патронов вместо обычных для карманных пистолетов шести. Имелся флажковый предохранитель. Прицельные приспособления состояли из мушки на стволе и целика на затворе-кожухе. По сравнению с другими образцами этого типа «Маузер» был несколько крупнее. Однако удобство и его высокая надежность пришлись многим по душе. В России он именовался «Маузер N 1». Как «разрешенный» он закупался до первой мировой войны, а во время ее считался ценным трофеем: многие, должно быть, помнят описанный в «Школе» А.Гайдара «небольшой удобный маузер в мягкой замшевой кобуре».

«Парабеллум»

В 1900 г. Г.Люгер, служивший на берлинском заводе DWM, творчески усовершенствовал уже выпускавшийся автоматический пистолет Х. Борхарда обр. 1893 г. Так появился пистолет Люгера-Борхардта (или просто «Люгер»), более известный под названием «Парабеллум» (от лат. para bellum – «готовься к войне»). На вооружение германской армии в 1908 г. была принята 9-мм модель «Парабеллума» под обозначением Р.08 (П-08). После первой мировой войны в Германии выпускалась 7,65-мм модель, в 1934 г. возобновлен выпуск 9-мм Р.08, в большом количестве состоявшего на вооружении вермахта. Пистолеты «Парабеллум» разных калибров выпускались многими заводами, состояли на вооружении в 15 странах (Афганистан, Болгария, Греция, Португалия, Финляндия, Швейцария и др.).

 Рис. 42 Пистолет Р.08 «Парабеллум».

Система «Парабеллума» оказалась долгожителем, продержавшись на вооружении ряда армий вплоть до конца второй мировой войны, а 7,65-мм «реплики» «Парабеллума» выпускаются до сих пор. В нашей стране эти пистолеты распространились как трофеи (в большинстве – Р.08), а также – как закупленные. Устройство их соответствовало т. н. «Люгеру новому». Автоматика «Парабеллума» действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола затвором обеспечивается системой из двух шарнир-но соединенных рычагов, находящейся в «мертвой точке». При откате подвижной системы ролики шарнира набегают на копирные выступы рамки, происходит отпирание и ускоренный отход затвора от ствола. Насеченные ролики служат также захватами для перезаряжания вручную. Винтовая (у «Люгера старого» – пластинчатая) возвратная пружина расположена в рукоятке и через коленчатый рычаг и серьгу воздействует на задний запирающий рычаг – «мотыль». Ударный механизм – ударникового типа. Спусковой механизм включает спусковой крючок, коленчатый передающий рычаг и спусковой рычаг (шептало), связанный с передающим рычагом через разобщитель. Разобщитель играет роль предохранителя от выстрела при не вполне запертом затворе. Флажковый неавтоматический предохранитель в нижнем своем положении запирает спусковой рычаг и подвижную систему. Ряд моделей имел на задней стенке рукоятки автоматический предохранитель, также запиравший спусковой рычаг. В этом случае флажковый предохранитель фиксировал автоматический в запертом положении.

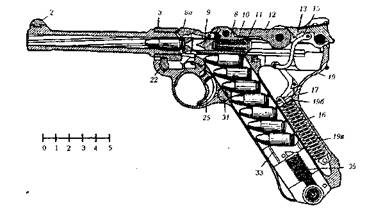

 Рис. 43 Разрез пистолета «Парабеллум»:

2 – мушка, 3 – ствольная коробка, 8 – затвор, 8а – выбрасыватель, 9 – ударник, 10 – боевая пружина, 11 – пробка ударника, 12 – шатун, 13 – мотыль, 15 – серьга, 16 – возвратная пружина, 17 – направляющий стережень, 19 – рама, 196 – перемычка рамы, 19в – рукоятка, 22 – замыкатель ствола, 25 – спусковой крючок, 31 – защелка магазина, 33 – подаватель магазина, 35 – пружина подавателя.

Выбрасыватель располагался открыто, и при наличии патрона в патроннике видна была надпись на выбрасывателе «Geladen» («заряжен»). Мага-зин – коробчатый однорядный. Подаватель магазина приводил в действие затворную задержку. Конструкция включала до 50 деталей, что затрудняло полную разборку и обслуживание. Большой наклон руко-ятки – 123 градуса – и хорошая балансировка вместе с мощным патроном способствовали высокой точности стрельбы. Русские специалисты отмечали, что «пистолет «Парабеллум» обладает наилучшими баллистическими качествами». Удобное расположение кнопки защелки магазина способствовало быстрой его смене. «Парабеллум» был очень популярен. Поныне этот «ветеран» считается одним из лучших образцов пистолетов по сочетанию мощности, точности стрельбы и надежности.

Во время первой мировой войны выпускалась т. н. «артиллерийская» модель «Парабеллума» с длиной ствола 200 мм, секторным прицелом до 800 м, приставной кобурой-прикладом (длина с примкнутой кобурой – 680 мм), обычным магазином или барабанным на 32 патрона. Существовали также «пистолеты-карабины» с длиной ствола до 400 мм и деревянным цевьем. Такие трофейные модели также попали в нашу страну.

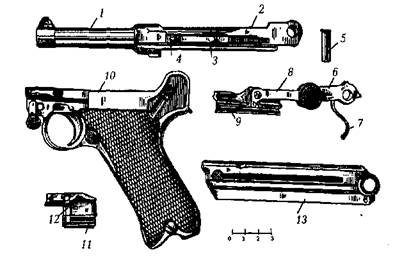

 Рис. 44 Неполная разборка пистолета Р.08 «Парабеллум»:

1 – ствол, 2 – ствольная коробка, 3 – спусковой рычаг, 4 – разобщитель, 5 – ось шатуна, 6 – шатун, 7 – серьга, 8 – мотыль, 9 – затвор, 10 – рама, 11 – спусковая крышка, 12 – передаточный рычаг, 13 – магазин.

Неполная разборка:

1. Вынуть магазин, нажав на головку его защелки с левой стороны.

2. Отделить подвижную систему: нажимая на автоматический предохранитель (если он есть), оттянуть подвижную систему назад; отклонить вниз головку замыкателя ствола; снять спусковую крышку с левой стороны рамы; снять подвижную систему вперед.

3. Выбив выколоткой ось соединения мотыля со ствольной коробкой, отделить затвор с шатуном и мотылем назад.

Cбopкy производить в обратном порядке.
