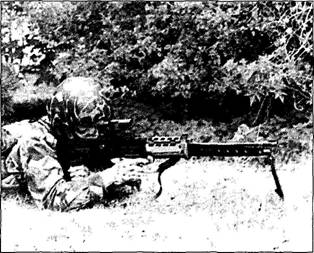

Ручной пулемет L86A1

Ручной пулемет LSW (Light Support Weapon – «легкое оружие поддержки») создан на базе штурмовой винтовки L85 (IW) и входит в семейство оружия SA80, он поступил на вооружение в 1989 г. в качестве оружия пехотного отделения. Главное отличие ручного пулемета – более длинный и тяжелый ствол, дающий большую начальную скорость полета пули и лучшую кучность боя. Повышению кучности способствует стрельба с сошки. Заметим, что в опытных образцах сошки крепились прямо перед цевьем, но в серийном варианте их для большей устойчивости и повышения кучности вынесли вперед, к дульному срезу ствола, а чтобы не нагружать ими сам ствол, укрепили на специальном кронштейне. Для удержания левой рукой при стрельбе с сошки служит рукоятка позади гнезда магазина. Прикладом служит амортизатор позади ствольной коробки, здесь же укреплена откидная плечевая опора. В комплект пулемета входят оптический прицел типа SUSAT (аналогично винтовке L85A1), а также тепловизионные ночные прицелы. Пулемет принят на вооружение в ВС Великобритании и некоторых других странах.

Характеристики Патрон – 5,56x45 мм

Питание – коробчатый магазин емкостью 30 патронов Масса оружия – 5,4 кг (неснаряженная); 6,58 кг (снаряженная) Масса магазина – 0,12 кг (неснаряженного); 0,48 кг (снаряженного)

Длина ствола – 646 мм Длина оружия – 900 мм Нарезы – 6 нарезов, шаг 180 мм Начальная скорость пули – 970 м/с Прицельная дальность – 800 м Темп стрельбы – 700-850 выстр./мин

Единый пулемет L7

Пулемет L7 представляет собой выпускавшийся в Великобритании по лицензии бельгиский MAG и имеет следующие модификации:

– L7A1 – аналогичен базовой модели MAG (Т1) с рассыпной лентой на 200 патронов;

– L7A2 – основная британская модель с креплением на пулемете патронной коробки с лентой на 50 патронов;

– L8A1 и А2 – танковые пулеметы;

– L19A1 – редко встречающаяся модификация L7A1 с утяжеленным СТВОЛОМ;

– L20A1, А2 и L44A1 – авиационные пулеметы для армейской и флотской авиации;

– L37A1 и А2 – танковый пристрелочный пулемет, может сниматься и ставиться на треножный станок;

– L41A1, L45A1, L46A1 – учебные пулеметы;

– L43A1 – пристрелочный пулемет для легкого танка «Скорпион».

Это перечисление показывает, насколько широк диапазон применения единых пулеметов и их модификаций.

Для применения L7A2 разработан ряд установок, основным был полевой треножный станок L4A1 с пружинным амортизатором узла крепления пулемета. После принятия на вооружение 5,56-мм ручного пулемета L7A2 изъяли из взводов, но сохранили в качестве ротного и батальонного автоматического оружия.

Израиль. Единый пулемет «Негев»

В 1990 г. Армия обороны Израиля приняла на вооружение ручной пулемет «Негев» для вооружения пулеметчиков пехотных взводов, пулемет также устанавливается на боевых машинах и транспортных средствах. Производитель пулемета – IMI (ныне – ТААЗ-«Израиль Индастриз Лтд.»).

Дм стрельбы используются стандартные боеприпасы НАТО типа SS109. Стрельба патронами типа М193 возможна после установки ствола с соответствующей крутизной нарезов.

Автоматика пулемета работает на принципе отвода части пороховых газов через поперечное отверстие в стенке канала ствола. Запирание канала ствола – поворотом затвора, выстрел происходит при запертом затворе. Режим огня – непрерывный. Газовый регулятор имеет три положения, первое используется для отстрела винтовочных гранат (которым в армии Израиля придается немалое значение), второе – для ведения огня с темпом 700-850 выстр./мин, третье – для стрельбы с темпом 850-1000 выстр./мин.

Ствол быстрозаменяемый, снимается вместе с сошками. Прицельные приспособления механические (прицел – секторный), предусмотрено крепление для установки оптических и ночных прицелов.

Характерная особенность пулемета – переменное питание. Оно может осуществляться от рассыпной звеньевой ленты на 200 патронов или стандартных магазинов на 12, 35 и 50 патронов от штурмовых винтовок «Галил». В экспортном варианте ставится переходник для крепления магазинов винтовок М16.

При установке приемника под ленту сама лента может укладываться в мягкую сумку, крепящуюся на гнездо магазина, – так уменьшается возможность засорения приемника через ленту, весьма вероятного в условиях применения пулемета.

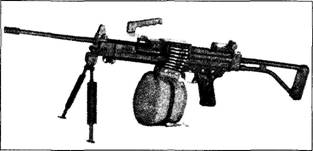

«Негеву» старались придать наибольшую универсальность. Он может вести огонь с сошек либо со станка. При снятых сошках и ленточном приемнике и замене ствола на легкий он превращается фактически в штурмовую винтовку. Складной приклад облегчает его использование в машинах. «Негев» достаточно прост в обслуживании, при неполной разборке разделяется на шесть крупных частей, включая сошку.

Для парашютно-десантных подразделений выпускается облегченная модель пулемета с укороченным стволом. Характеристики Патрон – 5,56x45 Масса оружия – 7,5 кг

Длина оружия – 780 мм (приклад сложен); 1020 мм (приклад откинут)

Длина ствола – 460 мм Нарезы – 6 нарезов, шаг 178 мм Начальная скорость пули – 885 м/с Темп стрельбы – 700-1000 выстр./мин

Индия. Ручной пулемет INSAS

Аббревиатура расшифровывается как «индийская система малокалиберного оружия» (Indian Small Arms System). Подразумевается, что пулемет создан на базе стандартной штурмовой винтовки и имеет с ней большинство взаимозаменяемых деталей. Питание – рассыпная звеньевая патронная лента с коробкой на 200 патронов, стандартные магазины для винтовок.

Ручной пулемет предназначен для вооружения пехотных отделений индийской армии. Единственными отличиями от винтовки являются более длинный и тяжелый съемный ствол, а также наличие сошек. Прицельные приспособления -механический секторный прицел. Вместо крепления винтовочного штыка предусмотрен переходник для отстрела винтовочных гранат. Приклад пластиковый, складной.

Выпускается вариант с укороченным стволом и металлическим складным прикладом для оснащения сил специальных операций и воздушно-десантных войск.

Ручной пулемет INSAS

Характеристики Патрон – 5,56x45 Масса оружия – 6,7 кг

Длина оружия – 800 мм (приклад сложен); 1050 мм (приклад откинут)

Длина ствола – 535 мм Нарезы – 6 нарезов, шаг 200 мм Начальная скорость пули – 954 м/с Темп стрельбы – 650 выстр./мин

Испания. Единый пулемет СЕТМЕ «Амели»

Проект легкого 5,56-мм пулемета испанцы обозначили англоязычной аббревиатурой SPAM («штурмовой пулемет специального назначения») – оружие предназначалось прежде всего для сил специальных операций, Расчет делался на удобство стрельбы с сошки, стоя с ремня либо с легкого треножного станка. Принятый в 1992 г. на вооружение пулемет получил имя «Амели».

Автоматика работает на принципе отдачи полусвободного затвора с применением роликов для замедления отпирания канала ствола. Эта система используется практически во всех разработках стрелкового оружия фирмы СЕТМЕ. Единство с 5,56-мм винтовкой Модель L подчеркивается взаимозаменяемостью многих деталей.

Питание «Амели» осуществляется от рассыпной звеньевой патронной ленты на 100 или 200 патронов, укладываемой в пластиковой коробке, крепящейся с левой стороны ствольной коробки. Для максимального облегчения оружия ствол не стали утяжелять, зато максимально облегчили и ускорили его замену. Темп стрельбы переменный – 800 либо 1200 выстр./мин. Диоптрический прицел выполнен на рукоятке для переноски и имеет установки на 300,600,800 и 1000 м. Форма приклада и кожуха ствола отчасти заимствованы у германского MG3, хотя у «Амели» эти элементы конструкции значительно легче. Комплект пулемета включает запасной ствол, встроенный индикатор наличия патронов, оптический прицел с подсветкой сетки и прибор ночного видения. Ствол обязательно снабжается пламегасителем.

Пулемет заряжается и взводится с выключенным предохранителем, шептало удерживает затвор на боевом взводе. При нажатии на спусковой крючок шептало проворачивается на оси и отпускает затвор, который начинает двигаться вперед под действием возвратно-боевой пружины, по пути подхватывая патрон и досылая его в патронник. Выбрасыватель (который действует как направляющая), захватывает проточку на гильзе. Остов затвора наклонными плоскостями выдавливает ролики через окна в затворе в стороны, и они входят в выемки ствольной коробки. Хвостовик затвора бьет по ударнику, и тот накалывает капсюль, происходит выстрел. Во время отката остов затвора за счет меньшей массы движется быстрее остальных частей и освобождает ролики. Затвор освобождается и при движении назад извлекает гильзу, сжимает возвратно-боевую пружину и вновь становится на боевой взвод, если спусковой крючок не нажат. Режим огня – непрерывный.

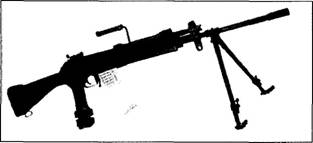

Легкий единый пулемет СЕТМЕ «Амели»

Кроме сил специальных операций Испании «Амели» приняли на вооружение в Мексике, поступали заказы и от других стран. Разработан еще более легкий вариант. Характеристики Патрон – 5,56x45

Принцип работы -отдача полусвободного затвора

Масса оружия – 6,35 кг; 5,20 кг (облегченная модель)

Длина оружия – 970 мм

Длина ствола – 400 мм

Нарезы – 6 нарезов, шаг 178 мм

Начальная скорость пули – 875 м/с

Дульная энергия – 1660 дж

Темп стрельбы – 850-1200 выстр./мин

Прицельная дальность – 1650 м

Италия. Ручной пулемет AS70/90 «Беретта»

Этот пулемет создан для вооружения пехотного отделения на базе винтовки AR70/90. Использует такой же, как и у винтовки, механизм автоматики с отводом части пороховых газов, скользящий затвор с поворотом, но выстрел происходит при незапертом затворе. Более тяжелый ствол, в отличие от других моделей, не может быстро сменяться в полевых условиях. Питание – от коробчатого магазина на 30 патронов (стандарта M16).

Прицельные приспособления – мушка, двухпозиционный диоптр, с установкой на 300 и 800 м. На оружии установлены металлическая ствольная накладка и регулируемая сошка. Стрельба винтовочными гранатами может производиться с дульного среза ствола, хотя имеются различные пусковые устройства, подобные применяемым на винтовках. На оружии устанавливается рукоятка для переноски, и так же, как и у винтовок, она может сниматься для установки оптического или ночного электронно-оптического прицела. Приклад довольно необычной конструкции, хотя дает хороший упор для плеча и надежное удержание свободной левой рукой пулеметчика при стрельбе с сошки. Характеристики Патрон – 5,56x45 мм

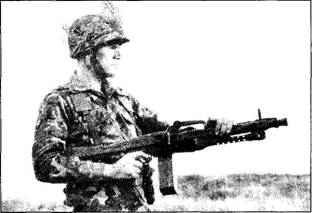

Ручной пулемет «Беретта»/45 70/90

Масса оружия – 5,43 кг без магазина и сошки

Длина оружия – 1 ООО мм

Длина ствола – 4б5 мм

Нарезы – 6 нарезов; шаг 178 мм

Темп стрельбы – 800 выстр./мин

Емкость магазина – 30 патронов

КНР. Единый пулемет Тип 67

В начале 70-х годов в Китае приступили к выпуску нового пулемета Тип 67, призванного заменить в пехотных подразделениях устаревший Тип 58.

Пулемет имеет автоматику на основе отвода пороховых газов, может вести огонь как со станка (Тип 67-2), так и с сошек.

Типичным для китайских конструкторов решением было почти прямое заимствование основных узлов конструкции у иностранных моделей. Механизм подачи ленты заимствован у пулемета «Максим», затвор с ударным механизмом – у чешского ZB26, спусковой механизм – у советского ДПМ, газовый регулятор взят от РПД, способ крепления ствола в ствольной коробке – у СГ-43– Однако в итоге получилось вполне работоспособное оружие. Пулемет поставлялся в НОАК и во Вьетнам, успел поучаствовать в боях.

Цикл работы пулемета практически не отличается от Тип 58. Конструкция также во многом похожа, только затвор запирается перекосом. В целом пулемет приближается по характеристикам к ПК и даже внешне его напоминает.

Ручной пулемет Тип 67

Характеристики

Патрон – 7,62x54

Масса оружия – 10 кг

Длина оружия – 1250 мм

Длина ствола – 606 мм

Нарезы 4 (правосторонние), шаг 240 мм

Начальная скорость пули – 840 м/с

Темп стрельбы – 650 выстр./мин

Прицельная дальность – 1000 м

Дальность действительного огня – 800 м

Крупнокалиберный пулемет Тип 85

Специалисты NORINCO (Северо-Китайская Индустриальная Корпорация) последовательно разработали несколько моделей 12,7-мм пулеметов для замены Тип 54 (ДШКМ). Наиболее любопытен среди них пулемет, известный под обозначением W-85, прежде всего своей малой массой – с треножным станком пулемет весит 39 кг.

Автоматика пулемета действует за счет отвода пороховых газов. Ствол – сменный, с дульным тормозом активного типа. Питание – от патронной ленты на 60 патронов. Коробка с лентой крепится на пулемет слева. Пулемет оснащается рукояткой управления на затыльнике, оптическим прицелом. треножный станок рассчитан на ведение стрельбы по наземным целям из положения сидя или лежа, а также по воздушным целям, имеет раздвижную переднюю ногу, плечевой упор.

О принятии пулемета на вооружение пока не сообщалось. NORINCO активно продвигает его на внешний рынок

Характеристики

Патрон – 12,7x108

Масса «тела» пулемета – 18,5 кг

Масса пулемета на треножном станке – 39 кг

Длина пулемета – 1995 мм

Начальная скорость пули – 800-1150 м/с

Боевая скорострельность – 80-100 выстр./мин

Емкость ленты – 60 патронов

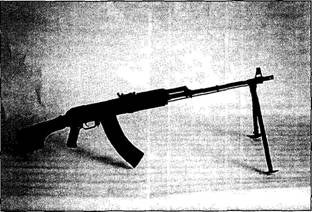

СССР/Россия. Ручной пулемет РПК

В 1961 г. на вооружение Советской Армии был принят новый ручной пулемет РПК (ручной пулемет Калашникова, индекс изделия 6П2), разработанный М.Т. Калашниковым на базе его же автомата АКМ под 7,62-мм промежуточный патрон образца 1943 г. РПК заменил ручной пулемет Дегтярева РПД, созданный под тот же патрон в конце 40-х годов.

По устройству РГ1К почти аналогичен автомату, большая часть их узлов и деталей взаимозаменяемы. Главные отличия – в удлиненном тяжелом стволе и наличии складных сошек. Ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок дало возможность вести более интенсивный огонь. Сошки улучшили кучность при стрельбе с упора.

Для удобства удержания левой рукой при стрельбе с упора прикладу придана форма, позволяющая охватывать его ладонью. Прицел имеет механизм боковых поправок. Ведение огня преимущественно с упора позволило обойтись без компенсатора. Унаследованная от автомата магазинная система питания заставила разработать более емкие магазины с учетом большей интенсивности стрельбы. К РПК приняты коробчатый секторный магазин на 40 патронов и барабанный магазин на 75 патронов. Магазины РПК взаимозаменяемы с автоматным.

Для воздушно-десантных войск была разработана модель РПКС со складывающимся влево прикладом той же формы, что и у РПК. РПК и РПКС имеют модификации соответственно РПКН и РПКСН, приспособленные для установки ночных прицелов. РПК и РПКС являются оружием мотострелкового (воздушно-десантного) отделения.

Создание и принятие на вооружение РПК явилось воплощением в жизнь идеи унифицированного стрелкового «семейства», предложенной и обоснованной еще в 20-е годы В.Г. Федоровым. Широкая унификация узлов и деталей с уже освоенным АКМ намного упростила производство РПК, его изучение в войсках, обслуживание и ремонт, обусловило высокую надежность работы.

РПК состоит на вооружении армий более 20 стран. В ряде стран производятся копии РПК или собственные его варианты. Так, в Югославии под патрон 7,62x39 выпускались ручные пулеметы системы Калашникова: 72В1, отличающийся введением оребрения на части длины ствола; 72АВ1 со складным металлическим прикладом; 77В1 с рукояткой для переноски и другой формой магазина. Под патрон 5,56x45 (Ml93) выпускаются ручные пулеметы 82 с постоянным прикладом и 82А со складным, оба имеют рукоятку для переноски. Китайская копия Тип 81 имеет ряд изменений – новый дисковый магазин, складную рукоятку для переноски. Иракская копия именуется «Аль-Кадс››.

В Финляндии выпускался ручной пулемет «Валмет 78» под патроны 7,62x39 и 5,56x45; пулемет отличается от РПК конструкцией сошек, наличием пламегасителя, формой магазина, оформлением приклада, пистолетной рукоятки и цевья.

РПК-74

В семейство стрелкового оружия системы М.Т. Калашникова под патрон 5,45x39, кроме нескольких моделей автоматов, вошли ручные пулеметы РПК-74 (6П18) и РПКС-74 со складным прикладом.

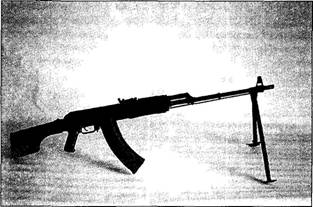

Ручной пулемет РПК-74

Отличия их конструкции по сравнению с АК-74, те же, что и у РПК в сравнении с АКМ. Новыми – кроме калибра ствола – явились лишь дульное устройство и магазин.

На дульной части ствола крепится щелевой пламегаситель. Поскольку в боевых условиях огонь из ручного пулемета, как и из автомата, ведется в основном короткими очередями, к РПК-74 и РПКС-74 принят один коробчатый магазин на 45 патронов.

5,45-мм ручные пулеметы также имеют «ночные» модификации РПКН-74 и РПКСН-74, приспособленные для установки бесподсветочных ночных прицелов НСПУ и НСПУМ.

Принятие на вооружение семейства, включающего автоматы и ручные пулеметы с самой широкой унификацией узлов и деталей, позволило вооружить отделения и взводы однотипным стрелковым оружием, намного упростить обучение, снабжение и техническое обслуживание. Стоит отметить, что в СССР раньше, чем в других странах, была проведена такая унификация стрелкового вооружения как нормального, так и малого калибра. Этому способствовали высокая надежность, техническая гибкость и широкие возможности системы Калашникова.

РПК-74 и его модификации состоят на вооружении в России, бывших республиках СССР и в ряде зарубежных стран. Свои модели 5,45-мм ручных пулеметов системы Калашникова были созданы и в других странах. Так, в 1989 году модель со складным прикладом и специальным дульным устройством была разработана в Польше.

Дальность прямого выстрела по ростовой фигуре 640

Единый пулемет ПК/ПКМ

Несмотря на неоднократные попытки ряда советских конструкторов (В.А. Дегтярева, В.И.Силина и др.), создать пулемет под винтовочный патрон, отвечающий современным требованиям, это долго не удавалось. Наконец, в 50-е годы разработкой пулемета под патрон 7,62x54, призванного заменить на вооружении станковые СГМ и оставшиеся ротные РП-46, занялись коллективы под руководством М.Т. Калашникова, «дуэт» Г.И. Никитина и Ю.М. Соколова и др. При этом группа Калашникова включилась в состязание сравнительно поздно, когда образец Никитина и Соколова был уже практически «на выходе». На последнем этапе испытания проходили образцы Калашникова и Никитина – Соколова. В 1961 году на вооружение был принят пулемет ПК/ПКС (пулемет Калашникова/пулемет Калашникова станковый, индекс 6ПЗ). В конструкции применены штампованные детали, технология изготовления которых была к тому времени уже отработана.

Автоматика пулемета действует на принципе отвода пороховых газов через боковое отверстие в стенке канала ствола.

Газовая камера расположена под стволом и снабжена регулятором с тремя фиксированными положениями. Ствол – быстросъемный, крепится в ствольной коробке сухарным соединением с помощью замыкателя. На нем имеются продольные ребра для повышения жесткости и улучшения теплоотвода. Для переноски пулемета и смены ствола имеется складная рукоятка. На конце ствола крепится конический пламегаситель, впоследствии заменен на щелевой цилиндрический.

Запирание осуществляется поворотом затвора, при котором два боевых выступа заходят за боевые упоры ствольной коробки. Затвор ПК по устройству и работе во многом схож с затвором АКМ и РПК Ведущим звеном автоматики является затворная рама, с которой шарнирно соединен шток газового поршня. Возвратно-боевая пружина размещена в канале затворной рамы. В задней части затворной рамы на стойке закреплен извлекатель с защелкой. Рукоятка перезаряжания, расположенная справа, не связана жестко с затворной рамой и при стрельбе остается неподвижной.

Спусковой механизм допускает ведение только непрерывного огня. Флажковый предохранитель запирает спусковой рычаг, удерживающий затворную раму в крайнем заднем положении. Спусковой механизм собран в ствольной коробке пулемета. Ударный механизм действует от возвратно-боевой пружины: затворная рама, двигаясь вперед, бьет по выступу ударника, помещенного в канале затвора.

К ствольной коробке присоединены пистолетная рукоятка и приклад со сквозным вырезом. В прикладе высверлены гнезда для пенала с принадлежностями и масленки. На отделяемой газовой трубке крепятся складные сошки, в правой ноге сошки укладываются звенья разборного шомпола.

Единый пулемет ПКМ на сошках

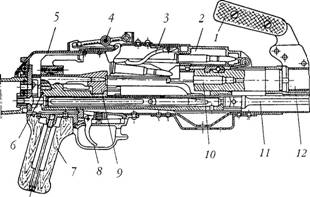

Разрез пулемета ПК: 1 -рукоятка ствола, 2 – приемник, 3 – подаватель патрона, 4 – прицел, 5 – крышка ствольной коробки, б – стойка затворной рамы, 7 – пистолетная рукоятка, 8 – спусковой крючок, 9 – затвор, 10 – патронник, 11 – шток поршня, 12 – ствол

ПК имеет ленточное питание с левой подачей ленты. Лента металлическая, звенчатая, с закрытым звеном. Конфигурация отечественного винтовочного патрона с выступающей закраиной гильзы не допускает прямую подачу из ленты в патронник и требует предварительно извлекать патрон. Механизм подачи ленты смонтирован на откидном основании приемника и откидной крышке ствольной коробки, в действие приводится подавателем, смонтированным на правой стенке ствольной коробки и охватывающим затворную раму своим выступом (справа) и роликом (слева). При движении затворной рамы назад она своей левой наклонной гранью воздействует на ролик подавателя. Подаватель поворачивается, и закрепленный на нем палец подачи перемещает ленту на одно звено влево. В это время предыдущий патрон, захваченный зацепами извлекателя затворной рамы, движется с затворной рамой назад и через окно с помощью поворачивающегося рычага подачи подается на линию досылания.

Патрон досылается затвором и захватывается выбрасывателем при движении подвижных частей автоматики вперед. При этом подаватель под действием правой грани затворной рамы смещается вправо, и палец подачи заскакивает за очередное звено ленты. После выстрела стреляная гильза извлекается из ствола затвором и с помощью отражательного выступа ствольной коробки выбрасывается наружу влево. Окно выброса стреляных гильз ствольной коробки закрыто подпружиненным щитком, при выбросе гильзы щиток открывается толкателем, работающим от движущейся назад затворной рамы. При использовании пулемета на сошке коробка с лентой крепится к нему снизу, на треножном станке Саможенкова – располагается отдельно. Имеются два типа коробок: для лент на 100 или 250 патронов.

Для стрельбы из пулемета используются патроны с обыкновенными (легкая – образца 1908 года, тяжелая – образца 1930 года, со стальным сердечником), бронебойно-зажигательной и трассирующей пулями.

Пулемет имеет открытый секторный прицел, колодка которого установлена на крышке ствольной коробки, а мушка – у дульной части ствола на треугольном основании. Прицел имеет механизм введения боковых поправок. На модификации ПКН могут устанавливаться ночные бесподсветпые прицелы ППН-3 или НСПУ.

Пулемет может крепиться на станке 6Т2 конструкции Е.С. Саможенкова. Он устанавливается на раме станка, шарнирно соединенной с вертлюгом. Станок имеет секторный механизм наводки по горизонтали и стержневой – по вертикали. Для зенитной стрельбы и стрельбы по наземным целям с колена на раме закреплена откидная стойка с вращающимся кронштейном. Ноги станка коробчатого сечения оканчиваются сошниками, на передней ноге имеется откидной дополнительный сошник

ПК может крепиться на вертлюжной установке на БТР и боевых разведывательно-дозорных машинах (вариант ПКБ). На основе ПК разработан специальный танковый пулемет ПКТ.

Единый пулемет ПК/ПКС представляет собой мощное, маневренное и удобное групповое оружие, отличается сравнительно небольшим весом, малыми габаритами, кучностью стрельбы. Сменный ствол и ленточное питание позволяют вести интенсивную стрельбу в напряженные периоды боя. ПК состоит на вооружении армий 15 стран.
