Энтузиасты приступили к проектированию нового потаенного судно. К этому времени МакКлинток, Уотсон и Ханли нашли нового бизнес-партнера. Им стал инженер из Техаса некто Эдгар С. Зингер, который специализировался на проектировании и изготовлении мин. Вместе с земляками из Техаса он налаживал минный бизнес в Мобиле. После потери «Пионера II» троим энтузиастам подплава требовалась солидная поддержка, в роли которой выступил Зингер, по такому случаю зарегистрировавший частное предприятие «Зингер Сабмерсибл Корпорейшн». По трети акций новой фирмы получили Зингер и Ханли, остальные поделили между собой другие участники проекта. Производственные вопросы отслеживали Ханли и эксбританец лейтенант Александер, в то время как МакКлинток и Уотсон сосредоточили все свое внимание на конструировании корабля будущего.

Лейтенант Александер кратко описал подводный корабль:

– Мы решили построить еще одну лодку, для чего взяли имевшийся под рукой котел цилиндрической формы 48 дюймов в диаметре и 26 футов длинной (все размеры по памяти, другого котла спереть не удалось). Мы разрезали котел вдоль на две половинки и сделали в него две вставки из железа высотой 12 дюймов каждая, приделали носовую и кормовую оконечности. В результате получился корпус примерно 30 футов длинной, 4 фута шириной и 5 футов высотой. Для пущей прочности внутри вдоль всего корпуса вверху на заклепках приделали железную полосу шириной 12 футов.

Лейтенант не поленился описать устройство балластной цистерны:

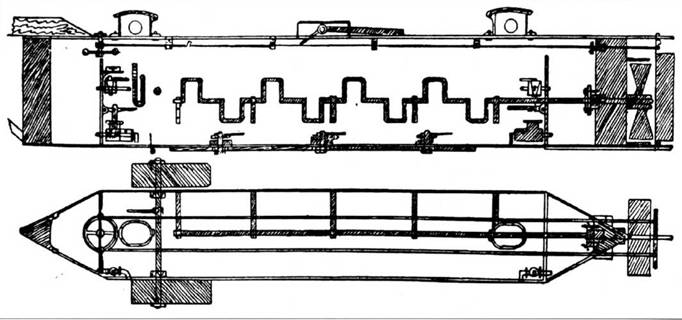

Этот чертеж субмарины «Х.Л. Ханли» выполнил по памяти лейтенант Уильям А. Александер, сыгравший видную роль в истории субмарин, спроектированных и построенных в Мобиле. Обмеры поднятой в 2000 г. лодки показали удивительную точность, с которой Александер изобразил субмарину.

Субмарина «Х.Л. Ханли», 6 декабря 1863 г. Акварель Конрада Уайлза Чэпмэна.

– На оба шпангоута заклепками крепились баки для водяного балласта. Помимо балластных цистерн лодка была снабжена твердым балластом из литых деталей, прикрепленных к корпусу болтами. При необходимости болты откручивались изнутри корпуса, балласт сбрасывался и лодка всплывала. Балластные баки заполнялись забортной водой через спецотверстия, при нужде вода из баков вытеснялась посредством насосов.

То была простая, но очень эффективная балластная система.

Александер в записках также описал рули, используемые для подводного вождения погаси ною судна. Горизонтальные рули крепились к валу, пропущенному через снабженные прокладками коробчатые вставки в корпусе. Длина одного горизонтального руля составляла 5 футов, ширина 8 дюймов. Горизонтальные рули использовались для управления субмариной по дифференту. Горизонтальные рули были связан с рычагом, установленным в центральной части корпуса.

Винт приводился в действие мускульной силой членов экипажа, для чего к правому борту крепился вал, снабженный восьмью рукоятками. Члены экипажа сидели вдоль левого борта и руками вращали вал, налегая с посвистом и матерком на ручки. Когда свое место занимал каждый мускульный привод, то становилось тесно и неудобно крутить ручку, а кому тогда было легко? Согласно описанию Александера, субмарина имела два люка. По люку приходилось на четырех человек из экипажа подводного мукскулохода. Люки были снабжены резиновыми прокладками, изнутри крышки люков притягивались болтами. Мало-мальский обзор из чрева подводного корабля при задраенных люках обеспечивал иллюминатор. В верхней части корпуса имелся резервуар с воздухом, который заполнялся при открытых люках и опорожнялся внутрь корпуса при закрытых люках. Конструкторы учли опыт постройки двух предшествующих субмарин. Они сумели построить вполне работоспособную субмарину. Металлическую трубу окрестили в честь главного финансового спонсора и самого большого энтузиаста подплава – «X.Л. Хэнли», не взирая на тот факт, что Хэнли в это период больше увлекался военными эдвенчурами на Миссипи, нежели решением финансово-конструкторских проблем подводного кораблестроения.

Подводная лодка «X.Л. Ханли»

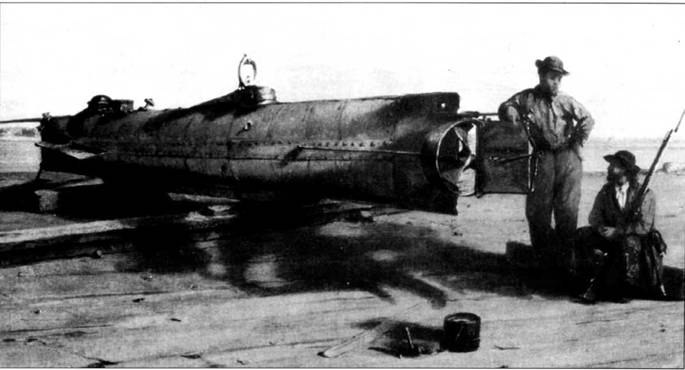

Первой подводной лодкой, потопившей корабль противника, стала субмарина военно-морского флота Конфедерации штатов Юга Америки «X.Л. Ханли», названная в честь конструктора и спонсора проекта, энтузиаста и пионера субмариностроения, южанина Хорэса Ханли. Построенную в Мобиле, Алабама, субмарину транспортировали в Чарльстон. Южная Каролина, в августе 1863 г. существовав надежда, что использование субмарины поможет прорвать блокаду, в тиски которой зажал Чарльстон флот Соединенных Штатов. Увы, в ходе учебы дважды лодка тонула, причем каждый случай сопровождался частичной или полной гибелью команды из восьми человек. В конечном итоге субмарина в ночь 17 февраля 1864 г. все-таки вышла в боевой поход, увенчавшийся потоплением винтового шлюпа «Хаустоник» с помощью шестовой мины. Атака была успешной, но подводный корабль «X.Л. Ханли» в базу не вернулся. Затонувшую лодку обнаружили на дне в 1995 г., в августе 2000 г. поднят. Останки восьми членов экипажа были захоронены с воинскими почестями.

В июле 1863 г. мускулоход «Х.Л. Хэнли» был спущен на воду. Начались испытания субмарины. В то время кораблем командовал или МакКлинток, или лейтенант Джордж И. Диксон – инженер из Кентуккми, служивший некогда в одном, 21-мАлабамском добровольческом, полку с лейтенантом Александером. Диксон принимал участие в сражении у Шило в апреле 1862 г., в ходе которого получил ранение в ногу. Рану Диксон прибыл залечивать в Мобиль, а оправившись от раны нашел приложение своему инженерному прошлому у коллеги Александера. Диксон проявил самый живой интерес к проекту субмарины и быстро стал своим в кругах подводников Конфедерации. Через две недели после спуска субмарину продемонстрировали адмиралу Буханану. Субмарина с миной на буксире подошла под водой к барже, прикрепила адскую машину и взорвала баржу. Старый морской волк поразился возможностям нового вида военно-морской техники. Буханон рекомендовал «изобретение мистеров Уитни и МакКлинтока» генералу П.Г.Т. Бьюрегарду в Чарльстоне. Генерал оценил послание адмирала, после чего субмарину немедленно доставили по железной дороге в Чарльстон.

«Заводской» экипаж из конструкторов и строителей субмарины не обладал достаточной морской практикой для обеспечения боевого применения подводного мускулохода, в силу чего лидеры Конфедерации отрядили на субмарину военно-морской экипаж во главе с лейтенантом Джоном А. Пэйном. 30 августа лодка, однако, затонула рядом с доком из-за того, что Пэйн перепутал направление перемещения рычагов – вода устремилась внутрь корпуса через открытые люки. Пять членов экипажа погибли, но сам Пэйн успел покинуть тонущую субмарину. На этом служба Пэйна в подплаве завершилась. Новый экипаж набирал лично Ханли из числа сотрудников механической мастерской в Мобиле. Подводная лодка «Х.Л. Ханли» задержалась со вступлением в строй из-за прискорбного затопления на три недели.

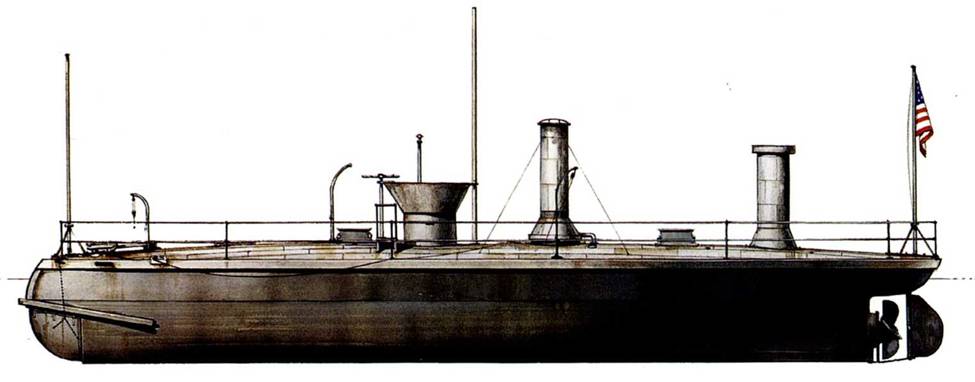

Минный катер флота Соединенных Штатов «Спайтен Дайвил»

Минный катер «Давид» атакует броненосец «Нью Айронсайдз», Чарльстон, октябрь 1863 г.

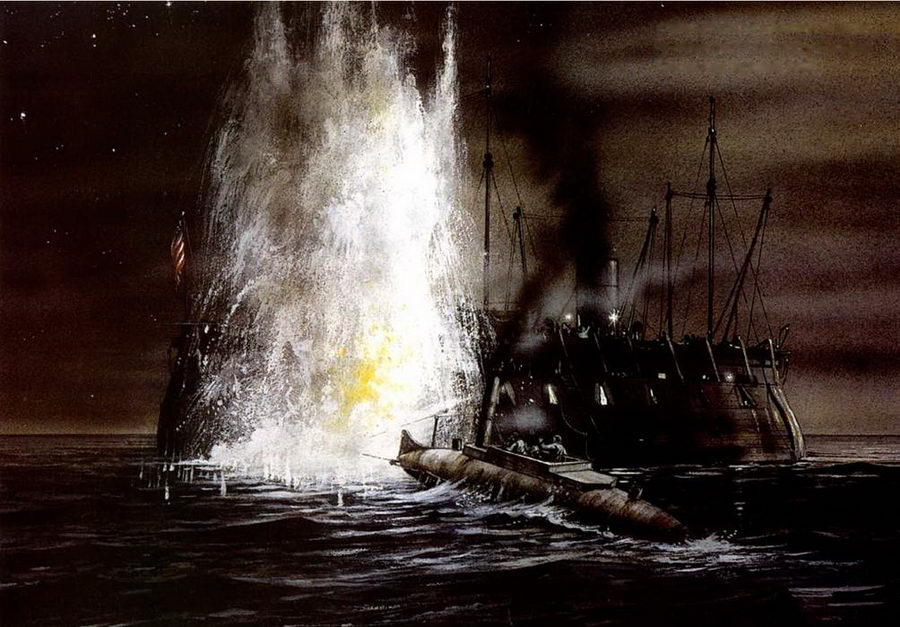

«Х.Л. Ханли» атакует винтовой шлюп «Хаусатоник», порт Чарльстон, – февраль 1864 г.

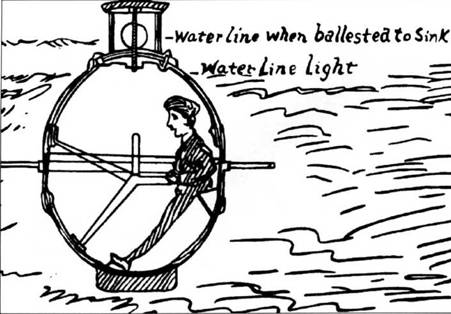

Подводные лодки

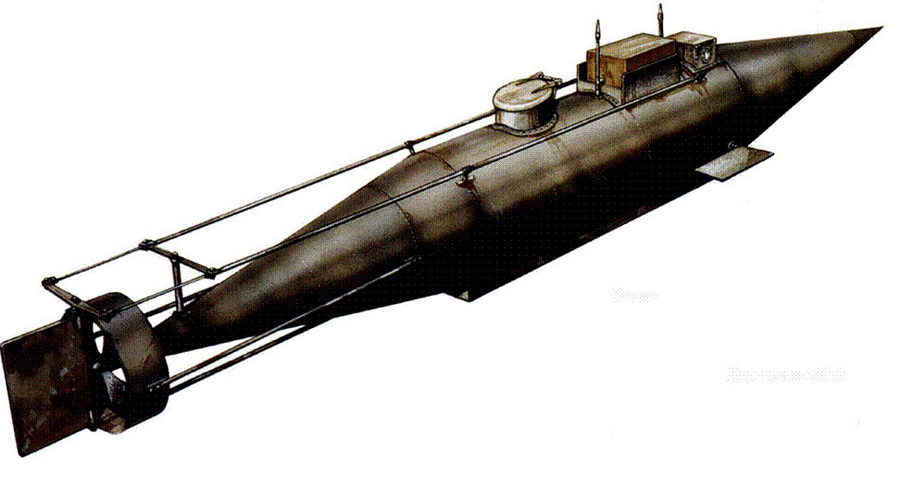

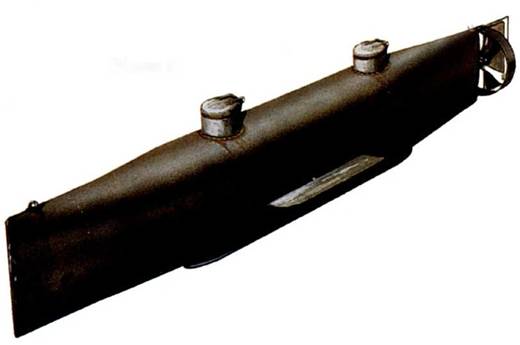

Pioneer II

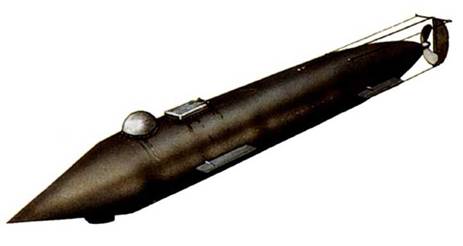

Alligator

Pioneer

Итак, подводная лодка была подготовлена к ведению боевых действий, но менее чем через месяц вновь случилась очередная катастрофа – она утонула. Случилось то прискорбное событие 15 октября 1863 г. во время учебного погружения. Восемь членов экипажа во главе с Ханли погибли. Причина затопления – внезапный и резкий перелив воды из открытой сверху балластной цистерны внутрь корпуса. Лодку оперативно подняли, не менее оперативно подготовили резервный экипаж. Субмарина вернулась в строй. Теперь командиром стал лейтенант Диксон. Лишь критическая ситуация, которая сложилась вокруг Чарльстона, заставила генерала Бьюрегарда дать санкцию на боевое применение подводного корабля. Диксон стал готовить свой экипаж добровольцев к атаке неприятельского флота. Объектом удара Диксон избрал корабль Соединенных Штатов «Хоустоник». Первый боевой поход подводного мускулохода «Х.Л. Ханли» стал одновременно и последним. 17 февраля 1864 г. субмарина вышла в атаку на «Хаустоник». Корабль Соединенных Штатов в результате взрыва адской машины затонул, однако «Х.Л. Ханли» в базу не вернулся.

В мае 1995 г. экспедиция, спонсируемая известным романистом Кливом Касслиром, обнаружила «Х.Л. Ханли» на дне морском в четырех милях от острова Салливана. Лодка лежала на глубине 30 футов завалившись на правый борт носом в сторону своей базы в Брич инлет. С лодки были сняты некоторые вещи. Культминацией экспедиции стал подъем субмарины в августе 2000 г. «Х.Л. Ханли» доставили в специально построенный консервационный центр, где команда археологов и реставраторов немедленно приступила к своей трудной, но такой нужной работе. В апреле – мае 2001 г. из лодки извлекли останки членов экипажа. 17 апреля 2004 г. останки моряков после елико возможной идентификации были похоронены с воинским почестями в Чарльстоне, рядом с первыми двумя экипажами субмарины, погибшими и захороненными в годы Гражданской войны.

Изучение поднятой субмарины обогатило историков знаниями об особенностях подводных лодок времен Гражданской войны между Севером и Югом.

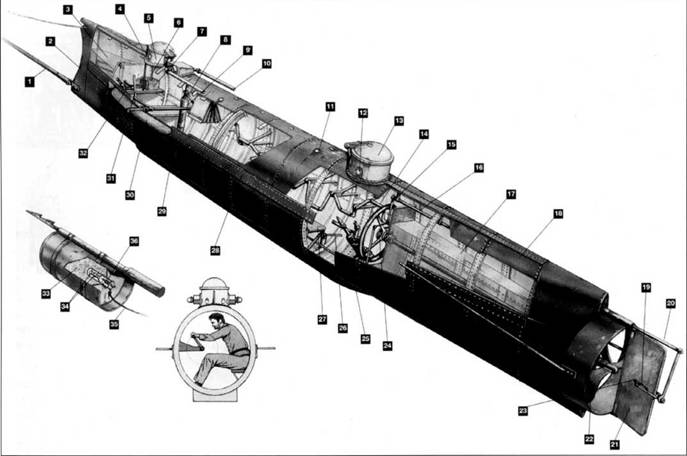

Подводная лодка «Х.Л. Ханли» в сечении, рисунок по памяти лейтенанта Уильяма А. Александера. Тесновато в кораблике было. Мускулоход – не атомоход!

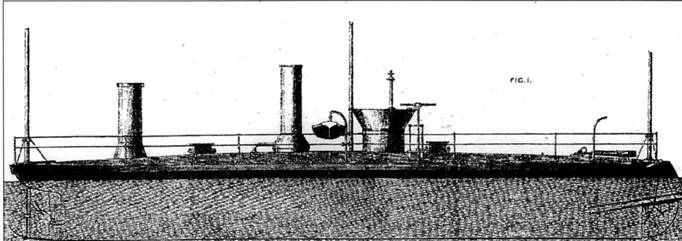

Минный катер северян «Спайтен Дайвил» внешне выглядел как небольшой монитор, на самом деле корабль относился к революционному в военном флоте классу кораблей-миноносцев. На чертеже художник некорректно изобразил механизм выдвижения из корпуса шестовой мины, развернув его вверх, хотя он был повернут вниз.

Минные катера конца войны

Помимо минных катеров, построенных для флота Конфедерации, в Чарльстоне и Ричмонде, аналогичные посудины строились в финальные годы войны в разных местах как южанами, так и северянами.

Едва ли не самым удачным из этих корабликов стал катер северян «Строболи», спроектированный Уильямом У.У. Вудом и построенным в рекордный срок на Пук Айронуоркс, что на реке Мистик, шт. Коннектикут. Водоизмещение катера составляло 116 т (207 т полное), длина – 84 фута 2 дюйма, ширина по мидель-шпангоуту 20 футов 8 дюймов, осадка – 7 футов 5 дюймов. На катере стояла одна паровая машина высокого давления, вращавшая единственный гребной винт. Катер развивал скорость полного хода в 5 узлов. Через месяц после ввода в строй в октябре 1864 г. катер переименовали в «Спайтен Дайвил». Корпус катера был изготовлен из дерева и отличался чрезвычайно малой высотой борта. В середине палубы находилась цилиндрическая рубка, за ней дымовая труба, дальше – воздуховод. Вооружение состояло из убираемой шестовой мины. Мина на шесте выдвигалась через люк в носовой части корпуса, люк был расположен ниже ватерлинии. Катер получился довольно сложным, не обладал достойной скоростью полного хода, но как эксперимент оказался весьма успешным. Его использовали на Джэймсовой реке, катер принял участие в деле при Трентз Рич в январе 1865 г.

Пять юнионистских буксиров («Альфа», «Бета», «Дельта», «Гамма», «Хойт» и «Мартин») переделали в миноносцы за 1864 г. Эти катера получили известность как корабли типа «Альфа». За исключением «Альфы», ни один из этих буксиров не использовался в качестве минных катеров. «Альфа» же под командованием лейтенанта Уильяма Б. Кашинга атаковала и потопила броненосец южан «Альбемарль» 28 октября 1864 г. остальные четыре «альфы» использовались в качестве канонерских лодок, плавая в основном по Джэймсовой реке. В годы войны был подписан контракт на постройку двух экспериментальных минных катеров, которые достроили только через девять лет после окончания войны в 1874 г. Длина обоих катеров, «Аларм» и «Интрепид», составляла более 170 футов. Силовая установка из двух компаундных двигателей позволяла катеру разгоняться до скорости 10 узлов в час. Тем не менее, оба катера признали неудачными, исключив из списков флота в 90-е годы XIX века.

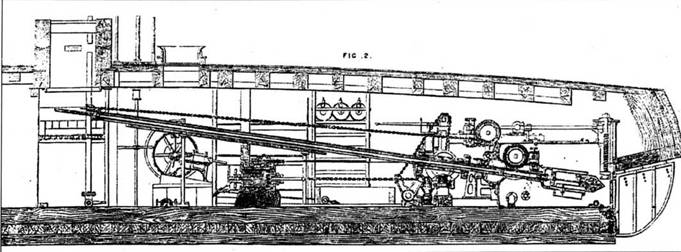

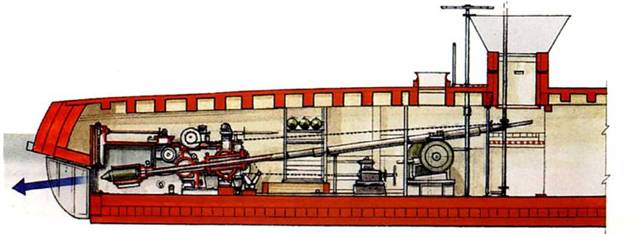

Чертеж носовой чисти минного катера «Спайтен Дайвил». На чертеже тщательно прорисован механизм выдвижения шестовой мины. Отсек в носовой части корпуса перед выдвижением мины заполнялся водой – своего рода шлюзовая ка. мера. В носовой части имелись небольшие створки, которые раскрывались при выдвижении мины.

Чертеж минного катера южан «Скуиб», очень схожего с минными катерами северян типа «Альфа». Катер типа «Альфа» атаковал и потопил броненосец южан «Альбемарль» в октябре 1864 г. В походном положении шест с миной поднимался вертикально.

В начале 1864 г. флот Конфедерации заказал серию минных катеров конструкции Уильяма А. Грэйвса. Катера строились ио всей Конфедерации: четыре катера построили в Ричмонде, шт. Вирджиния, два в Колумбусе, шт. Джоржия, один – в Пи Ди Ривер в Южной Каролине. Катера с одним гребным винтом имели в длину 50 фугов, ширину 6 футов и осадку в 4 фугов 6 дюймов. Для катеров в Англии закупили паровые машины, но из-за блокады доставить их в южные штаты до окончания войны не смогли. До конца войны достроили единственный катер конструкции Грэйвса – «Вайпер», построенный в Колумбусе. На катере стояла машина местного изготовления. В строй катер гак и не вошел – его пришлось уничтожить, чтобы корабль не попал в руки северян. Наконец, необходимо вспомнить про минный катер «Генерал Уайтинг» – единственный из заказанных в Британии конфедератами летом 1864 г. минных катеров, доставленный в штаты. Катер доставил в Вильмингтон в сентябре 1864 г. прорыватель блокады, однако об эксплуатации данного кораблика никаких сведений не сохранилось. Скорее всего, его просто не использовали в боевых действиях. Не исключено, что в последние месяцы войны конфедераты строили и другие минные катера, которые так и не успели принять участие в боевых действиях.

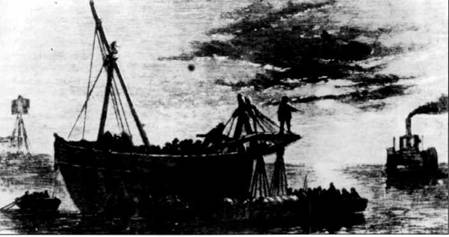

Судно конфедератов выставляет минное заграждение в порту Чарльстон, работы ведутся под покровом темноты, чтобы противник не сумел определишь местоположение минного заграждения. Обычно для постановки мин использовали незначительно переделанные баржи, ведомые паровыми буксирами.

Коммендер Хантер Дэвиджсон руководил отделом Торпедного бюро с лета 1862 г., а в апреле 1864 г. командовал минным катером «Скуиб», когда тот атаковал корабль флота Соединенных Штатов «Миннесота».

Боевое применение
Мины

Появление у конфедератов минных катеров и подводных лодок стало возможным только потому, что конфедераты имели в своем распоряжении мины. Шестовая мина представляла собой длинный шест с емкостью на конце. В емкости находился заряд взрывчатого вещества. Шест крепился в носовой части катера или субмарины. Обычно шест поднимался вверх, чтобы не мешать движению корабля. Масса заряда колебалось от 50 до 150 фунтов, взрыватель в большинстве случаев был ударного действия. Другими словами, шестовая мина являлась ни чем иным, как тараном с той разницей, что борт корабля проламывался не механически, а «детонационно», взрывом. Первым идею вооружить плавсредство адской машиной выдвинул уроженец Пенсильвании мистер Роберт Фултон еще в 1810 г. на пике Наполеоновских войн. Наработки Фультона в области наступательного минного оружия оказались востребованными в годы Гражданской войны между Севером и Югом.

В годы Гражданской войны минное оружие обе стороны использовали очень интенсивно как на суше, так и на воде. На воде мины применялись прежде всего для обороны водных путей и подходов к портам от кораблей неприятелей. На суше же мины применяли наступательно – для разрушения фортификационных сооружений. Последний тип использования минного оружия известен с древности, когда осаждавшие крепости войска подводили к стенам минные галереи, закладывали в них взрывчатку, а потом – БАХ – стена или башня взлетали на воздух. Так, в июне 1864 г. при осаде Питсрбурга северяне рванули 8000 фунтов взрывчатки под оборонительной позицией южан. По ряду причин в качестве оборонительного оружия мины на суше не использовали ии северяне, не южане. Таким образом, оборонительными минами в отчетный период являлись лишь мины морские, тогда их называли торпедами.

История минной войны на море восходит к временам Великой Американской капиталистической революции, когда янки пытались использовать установленные под водой адские машины для диверсий против британских кораблей. Те ранние «торпеды» оснащались взрывателями на основе часового механизма или же взрывателями, которые приводились в действие протянутой с берега бечевой. Существенным шагом в развитии «торпедного» оружия стали работы британского сайентиста Михаила Фарадеева (1791 1867 г.г.) в области упорядоченного движения свободных электронов, т. н. называемою «электрического тока», в просторечии электричества. На основе трудов пацифиста Фарадея ученые милитаристы изобрели дистанционные взрыватели. Теперь установленные под водой мины можно было взрывать простым переключением тумблера на берегу. Отныне у мин фактически исчез «срок годности», которые раньше определял часовой взрыватель. Мины можно было взрывать в момент прохода над ними неприятельских кораблей через день, неделю и даже месяцы после их постановки.

Вскоре стала обычным явлением система береговой обороны в виде артиллерийских батарей и управляемых с берега минных заграждений. Управляемые минные заграждения обычно ставились на входах в порты – свои корабли проходили над ними беспрепятственно, а в момент прохода плавучих средств противника над минами береговой наблюдатель замыкал электрическую цепь и возносил противников в небеса. Все бы ничего, но в воде мины-торпеды достаточно быстро корродировали, почему норой не срабатывали в критические дни. К примеру, был шанс подорвать на электрически управляемом минном заграждении броненосец северян «Нью Айронсайд» в порту Чарльстон в апреле 1863 г., но изоляция электрокабеля, связывающего мины с берегом оказалась нарушенной – цепь не замкнулась и мины не взорвались. В те времена еще совсем мало знали о природе электричества. Необходимость изоляции проводов уже понимали (поняли сразу, как только в руки взяли…), но вот разработать надежные изоляционные материалы не успели – не имелось тогда не целлулоида, ни эбонита. Спор о том, что лучше, эбонит или целлулоид, ведется давно, хотя является совершенно беспредметным: целлулоид отлично дополняет эбонит и наоборот! Подмена же одного другим ни к чему хорошему не приводит. В общем, проблему надежного управления минным заграждением до окончания Гражданской войны решить не удалось.

Более надежным но сравнению с электрическим в те времена являлся контактный взрыватель. Впервые такие взрыватели разработали французские инженеры в годы Крымской войны (1854–1856 г.г.), но реально первыми такие устройства использовали американцы в ходе своей Гражданской войны. Мины с контактными взрывателями использовались на флоте оборонительно или наступательно. Оборонительно это когда мины ставились на подходе к портам южан в надежде на то, что на мину наедет корабль северян. Наступательно – шестовые мины на катерах и субмаринах. Как наступательные, так и оборонительные мины оказали огромное влияние на развитие военно-морской стратегии, равно как военно-морской тактики.

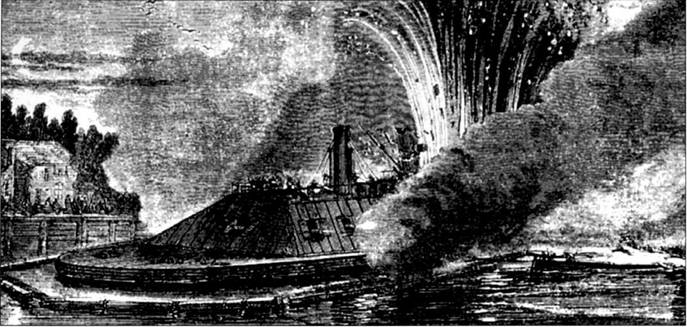

Лейтенант Кашинг на минном катере «Альфа» атаковал и потопил стоявший на якоре броненосец южан «Альбемарль, вечер 26 октября 1864 г., река Роанак, Северная Каролина. Броненосец был защищен от возможной атаки минных катеров заграждением из бревен, но оно не стало препятствием для Кашинга.

В Гражданскую войну использовались шестовые мины разного типа, оснащенные разнообразными взрывателями, от контактных до часовых.

Уже после первых выстрелов Гражданской войны, прозвучавших в апреле 1861 г., для конфедератов стала очевидной необходимость разработки новых, инновационных, видов оружия, предназначенных для охраны побережья. Флот Соединенных Штатов, количественно превосходивший флот южан, начал блокаду портов Конфедерации. В ответ министр ВМС Стивен Меллори решил развернуть производство мин и минных катеров. Первые шестовые мины были в высшей степени примитивными, но со временем шестовые мины удалось серьезно усовершенствовать. Меллори санкционировал широкое использование минного оружия для обороны южных портов. Именно минное оружие призвано было уравнять шансы флота южан в борьбе с численно превосходящим его флотом Соединенным Штатов.

Одним из самых известных конструкторов минного оружия Конфедерации был коммендер Мэтью Фоунтэйн Маури (1806–1873 г.). Маури получил известность как выдающийся океанограф и географ. Он состоял на службе в военном флоте Соединенных Штатов, но с начало^ войны между Севером и Югом уроженец Вирджинии поставил свои знания и умения на службу Конфедерации, покинув ВМС США. В годы I ражданской войны Маури находился на дипломатической работе за рубежом, по сумел и там заниматься настоящим делом: проектировать канонерские лодки, стал первым заместителем министра ВМС в Ричмонде, отвечавшим за минное оружие.

Официально за развитие минного оружия отвечал основанный в марте 1861 г. отдел вооружения и гидрографии, но для большего эффекта следовало создать специальный новый отдел. В августе 1861 г. стал главой такого отдела, который официально отвечал за разработку мин с электрическими взрывателями, предназначенных для обороны портов. На практике же Маури стал отвечать вообще за все программы развития минного оружия. Когда летом 1862 г. Маури направили в Европу, то его место во главе начальника отдела занял лейтенант Хантер Дэвидсон, ранее занимавший пост командира канонерской лодки «Тизер». С именем Дэвидсона связан дальнейший прогресс минного оружия Конфедерации.

В октябре 1862 г. было создано Торпедное бюро, которое возглавил полевой командир бригадный генерал Габриэль Дж. Рэйнс. Бюро больше внимания уделяло сухопутным адским машинам. Здесь были разработаны мины-сюрпризы нажимного действия, продемонстрировавшие высокую эффективность в мае 1862 г. под Иорктауном и вызвавшие бурю возмущения коварством рабовладельцев в газетах демократических Соединенных Штатов. Усилиями и энергией Рэйнса с его подчиненными удалось создать «минные станции» в Ричмонде, Вильмингтоне, Чарльстоне, Саванне и Мобиле, то есть Рэйнс не чурался морских мин тоже. В результате кипучей деятельности Рэйнса конструкция морских мин была в серьезной степени улучшена, удалось повысить также показатели надежности. Флот южан получил в свои руки оружие, которое часто сводило на нет количественное преимущество флота северян.

Отметим еще нескольких ведущих конструкторов минного оружия южан: Беверли Кеннон и Исаак Н. Браун (последний сгяжал славу в качестве командира броненосца «Арканзас»), Не забудем мы про техасца И.Г. Зингера, создавшего мину, которой были вооружены все катера и субмарины флота Конфедерации. Зингер создал уникальный взрыватель,

что интересно все взрыватели конструкции Зингера (а их было совсем не мало) производились в собственных мастерских Зингера в Лавака, шт. Техас. Взрыватель Зингера пружинного типа приводился в действие с борта катера или субмарины, а не срабатывал от первого касания борта неприятельского судна. Взрыватель Зингера позволял выбрать уязвимую точку борта корабля противника, то есть давал возможность «прицелиться». Первые взрыватели конструкции Зингера появились во флоте Конфедерации в феврале 1863 г. Во многом именно эти устройства позволили сделать из мины наступательное оружие. Именно миной с таким взрывателем был отправлен на дно корабль флота Соединенных Штатов «Хаусатоник» в феврале 1864 г.

Разработав удачные оборонительные мины с контактным взрывателем, инженеры северян и южан приступили к созданию наступательных мин с контактным взрывателем. Уже 13 мая 1863 г. кэптен Фрэнсис Д. Ли использовал шестовую мину с контактным взрывателем для потопления блокшива в гавани Чарльстона.

Уже нослс первых опытов использования минного оружия психологический эффект от мин стал зачастую превосходить физический. Корабли, которые осуществляли блокаду портов южан, вдруг стали уязвимы от атак минных катеров. У конфедератов появился шанс если не снять, то прорвать блокаду. Для нейтрализации возникшей угрозы, северяне стали выделять «противоминные пикеты», использовать противолодочные сети. Северяне пытались тралить оборонительные минные заграждения. Тем не менее, неоспоримое преимущество в то время имела нападающая сторона – минные катера и субмарины. В темное время суток низко сидевшие минные катера вполне могли подойти незамеченными к борту едва ли не любого корабля северян, после чего ткнуть в него шестом с миной. Флот Соединенных Штатов также изыскивал пути использования минного оружия. Шестовыми минами северяне вооружили даже некоторые свои броненосцы. но этих кораблях минное оружие оказалось бесполезным. Большую эффективность продемонстрировали во флоте северян небольшие паровые катера с шестовыми минами. Один такой катер под командованием лейтенанта Уильяма Сашинга атаковал и потопил броненосец «Альбемарль» флота Конфедерации. Произошло это на реке Роанок, шт. Северная Каролина, в конце октября 1864 г.

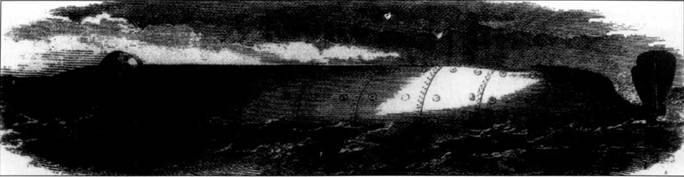

Уроженец Франции Брутус де Виллири спроектировал субмарину, изображенную на этой старинной гравюре. Полиция Филадельфии наложила арест на подводный корабль в 1861 г. Многие считали, что арест подстроил сам француз, стремившийся привлечь внимание к своему изобретению. Получилось – правительство Соединенных Штатов заключило с де Виллири контракт на постройку подводного корабля больших размеров.
