MP-38(L)

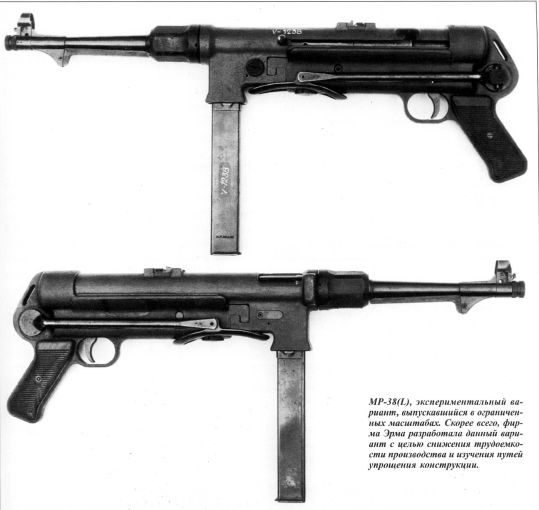

Фото: МР-38(L), экспериментальный вариант, выпускавшийся в ограниченных масштабах.

Не то в конце 1939 г., не то в начале 1940 г. появился интересный экспериментальный образец пистолета-пулемета МР-38 – MP-38(L). Данное экспериментальное оружие сильно отличалось конструктивно от МР-38, кроме того, большое количество деталей было изготовлено из алюминия методом литья. К сожалению, надежной информации по MP-38(L) не обнаружено, зато спекуляций существует множество.

Пожалуй самыми надежными фактами является маркировка немногих сохранив– шихся образцов: «MP-38(L)», «WaA280», «ЕЕ», орел со свастикой. Маркировку «WaA280» ставила военная приемка на фирме Эрма с конца 1935 по начало 1942 г.г. Орел со свастикой обозначал, что оружие прошло испытания на отстрел боеприпасов с увеличенным зарядом пороха. Маркировка «ЕЕ» предположительно обозначает фирму Эрма из Эрфурта, но оружие лишено стандартного для фирмы Эрма кода «27».

Маркировка и ряд конструктивных особенностей говорит за то, что оружие было изготовлено в 1939 г. на фирме Эрма, что вполне логично, ибо стандартный МСР-38 и его предшественники разрабатывались специалиста вышеозначенной фирмы.

А вот с появлением в обозначении экспериментального образца буквы «L» связана какая-то тайна. Путем логических умозаключений и использования дедуктивного метода, автор сделал следующий вывод: буква «L» в названии происходит от германского слова «Leicht», которое переводится как «легкий». В MP-38(L) широко использовался алюминий, благодаря которому пистолет-пулемет облегчился примерно на 1 кг по сравнению с МР-38. Чем не версия? С другой стороны, на букву «L» в немецком языке начинается немало слово, которые можно «прицепить» к названию оружия, как-то – Luft или Luftwaffe (то есть по заказу ВВС), Leichtmetall (легкометаллический). Не исключено, что облегченный пистолет-пулемет MP-38(L) был разработан по заказу воздушно-десантных войск.

Экспериментальный образец весил 3,1 кг, в то время как стандартный МР-38 тянул на 4,1 кг. Существенная разница, казалось бы. Однако в снаряжении тогдашнего парашютиста-десантника килограмм туда-сюда особой роли не играл. Зато использование алюминия существенно удорожало оружие. И еще один аргумент против «воздушно-десантной» версии: люфтваффе не имело право самостоятельно заказывать разработку стрелкового оружия.

Тайна по прежнему остается тайной.

Конструктивно MP-38(L) существенно отличался от МР-38. Внешне бросается в глаза прежде всего гладкий, без продольных ребер корпус пистолета-пулемета, иное гнездо для магазина. Рама пистолетной рукоятки изготовлена заодно с предохранительной скобой спускового крючка; эта деталь толщиной 4 мм отлита из алюминия. Щечки пистолетной рукоятки изготовлены из дерева, а не из пластика. В целом можно сказать, что конструктивно MP-38(L) был проще, чем МР-38 и в большей степени приспособлен к массовому производству. Некоторые конструктивные решения, направленные на снижение трудоемкости производства и апробированные на MP-38(L), были внедрены в конструкцию массового пистолета-пулемета МР-40.

МР-40

Массовое производство пистолетов-пулеметов МР-40 началось в период между мартом и июлем 1940 г., но разработка этого оружия завершилась в 1939 г. и тогда же была выпущена первая небольшая партия. Впервые информация об МР-40 была опубликована в книжке с кратким названием «Merkblatt fur die Ausbildung mit der Maschinenpistole 38 und 40 (M.P.38 u.40)», вышедшей 4 декабря 1939 г. Первым с выпуска пистолетов-пулеметов МР-38 на производство МР-40 перешел завод фирмы Штейр, через несколько месяцев производство МР-38 в пользу выпуска МР-40 свернули заводы фирм Эрма и Хэнель.

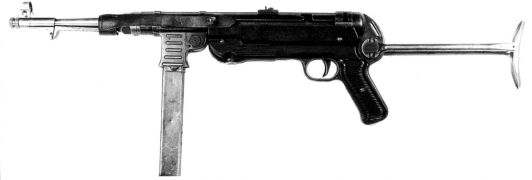

Фото: Пистолет-пулемет МР-40  раннего выпуска с установленным кожаным ремешком– предохранителем.  Такие  ремешки встречались крайне редко. Ремешок не давал затвору  самопроизвольно отойти назад, что  могло nривести к случайному выстрелу.

МР-40 обладал рядом преимуществ перед своим предшественником, особенно с точки зрения технологии производства. В конструкции МР-40 более широко были представлены штампованные стальные детали, в частности рама пистолетной рукоятки изготавливалась штамповкой из стали. Для соединения деталей между собой гораздо более масштабно использовалась сварка. А американском отчете времен войны отмечено:

"...оружие отлично приспособлено к массовому производству, количество операций, требующих механической обработки, сведено к минимуму. Конструкция собирается из большого количества сборочных узлов, что позволяет вовлекать в производство большое количество субподрядчиков».

В первой половине 1940 г. проводились испытания предохранителя новой конструкции. Известно, как минимум, два типа новых предохранителей. На фото солдат СС заметны пистолеты-пулеметы МР-40 раннего выпуска, оснащенные так называемым «универсальным предохранителем затвора», расположенным на правой стороне оружия. Второй экспериментальный тип позднее внедрили в массовое производство. Он также располагалась на правой стороне пистолета-пулемета. Новый предохранитель фиксировал затвор в переднем положении. В массовое производство такие предохранители запустили во второй половине 1940 г. Исследователи отмечают очевидное сходство предохранителя с предохранителями советских автоматов ППД и ППШ, отмечая, что немцы скопировали советскую конструкцию. Под новые предохранители прошло доработку большое количество ранее изготовленных пистолетов-пулеметов МР-38 и МР-40.

Серийные варианты

Серийных вариантов пистолета-пулемета МР-40 известно несколько, все они сохраняли базовые отличия МР-40 от МР-38. МР-40 отличала рама пистолетной рукоятки, выполненная заодно с ограждением спускового крючка, гладкий, без ребер, верх корпуса, иное устройство крепления магазина, гнездо магазина без отверстия, ряд других особенностей.

В отличие от предшественника, пистолет-пулемет МР-40 выпускался не в одном, а в нескольких вариантах. Конструкцию оружия постоянно упрощали с целью снижения трудоемкости изготовления. Эксперты насчитывают не менее пяти модификаций МР-40. Следует понимать, что «чистота» модификаций является относительной, ибо изменения в конструкцию вносились постепенно и не одновременно на всех заводах, кроме того на фронте детали часто переставлялись с одних пистолетов-пулеметов на другие, а в конце войны вообще часто собирали «новые» исправные пистолеты-пулеметы из нескольких старых и неисправных. К примеру, в мае 1944 г. появилось указание об увеличении производства МР-40 за счет использования деталей со складов и из запасов.

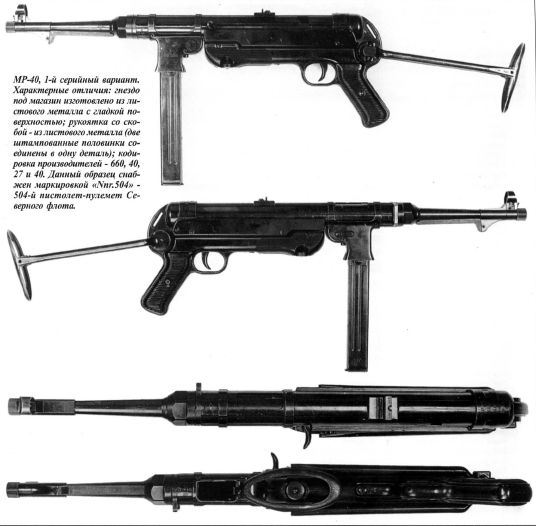

Фото: МР-40, 1-й серийный вариант. Характерные отличия: гнездо под  магазин изготовлено из  листового металла  с гладкой поверхностыо; рукоятка со скобой – из  листового  металла  (две штампованные  половинки соединены в одну деталь); кодировка производителей – 660,  40,27 и 40. Данный образец снабжен  маркировкой «Nnr.504» – 504-й пистолет-пулемет Северного флота.

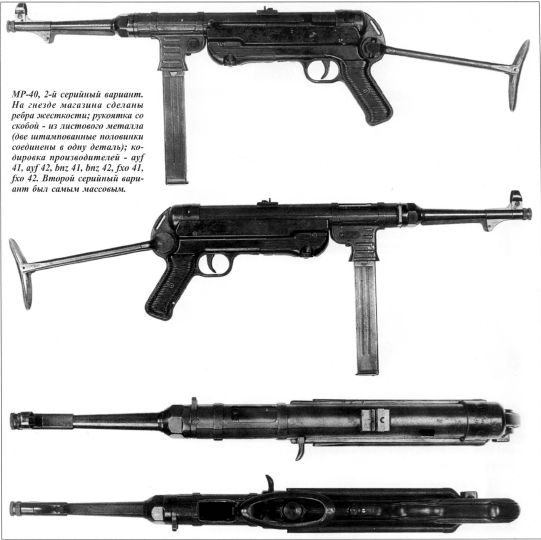

Фото: МР-40, 2-й серийный вариант. На гнезде магазина сделаны ребра жесткости; рукоятка со скобой – из листового металла (две штампованые половинки соединены в одну деталь); кодировка производителей – auf41, auf42, bnz41, bnz42, fxo41, fxo42. Второй серийный вариант был самым массовым.

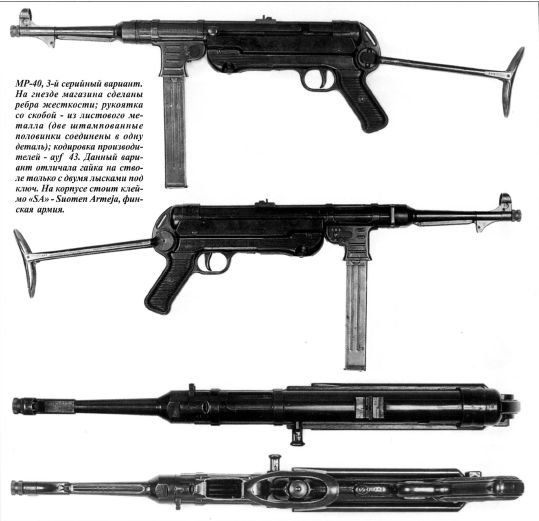

Фото: МР-40, 3-й серийный вариант. На гнезде магазина сделаны ребра жесткости; рукоятка со скобой – из листового металла (две штампованные половинки соединены в одну деталь); кодировка производителей auf43.  Данный вариант отличала гайка на стволе только  с двумя  лысками  под ключ. На  корпусе стоит  клеймо  «SA» – Suomen Armeja, финская армия.

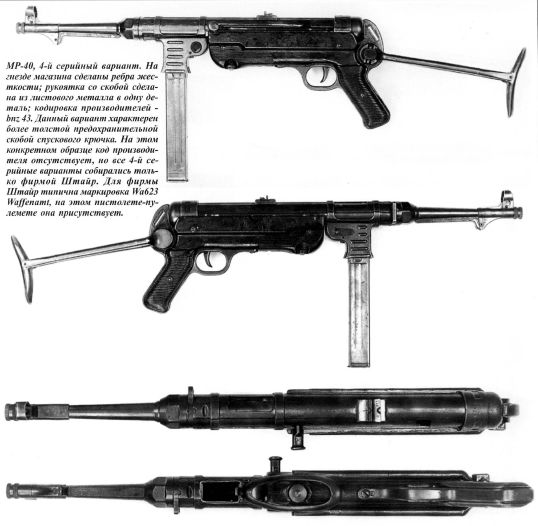

Фото: МР-40, 4-й серийный вариант. На гнезде магазина сделаны ребра жесткости;  рукоятка со скобой сделана из листового металла в одну деталь; кодировка производителей: bnz43.  Данный вариант  характерен более толстой nредохранительной скобой спускового крючка. На этом конкретном образце код производителя отсутствует, но все 4-х серийные варианты собирались только фирмой Штайр. Для фирмы Штайр  типична маркировка Wa623 Waffenamt, на этом пистолете-пулемете она nрисутствует.

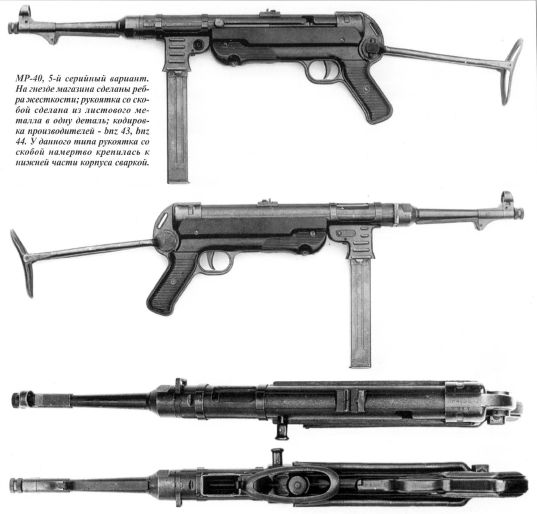

Фото: МР-40 , 5-й серийный вариант. На гнезде магазина сделаны ребра жесткости; рукоятка со скобой сделана из листового металла в одну деталь; кодировка производителей – bnz43, bnz44. У  данного типа рукоятка со скобой намертво крепилась к нижней частu корпуса сваркой.

МР-40/1

Пистолет-пулемет МР-40/1 отличала система крепления сразу двух магазинов, очень интригующий и крайне загадочный вариант МР-40! Это оружие относится к числу раритетов: ныне в мире сохранилось всего пять экземпляров. Пистолетов-пулеметов МР-40/1 изготовили совсем немного. Достоверной информации об МР-40/1 почти нет. Самая достоверная: оружие действительно обозначалось МР-40/1.

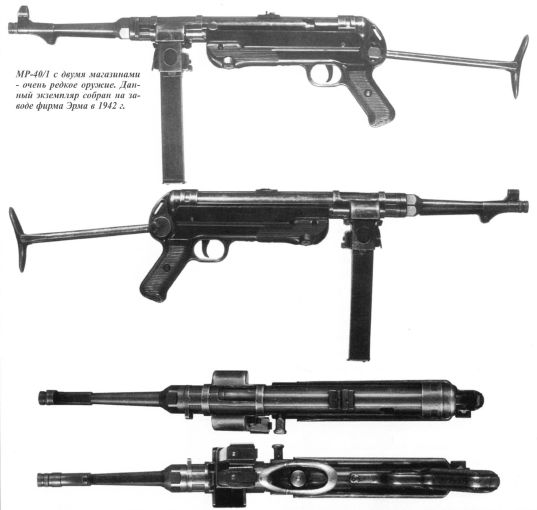

Фото: MP-40/1 с двумя магазинами – очень редкое оружие. Данный экземпляр собран на заводе фирмы Эрма в 1942 г.

Очевидно, что систему с двумя магазинами придумали с целью увеличения суммарной емкости магазинов, однако появление самой концепции двух магазинов непонятно. В любом случае, данная концепция сделала МР-40/1 крайне интересным образцом стрелкового оружия, хотя и неудачным. Считается, что вариант предназначался для вооружения подразделений специального назначения. На самом деле – вряд ли: спецназу требовалось более надежное оружие с лучшими характеристиками.

Очевидно – разработка варианта с двумя магазинами началась после осмысления опыта боевых действий на Восточном фронте в начальный период войны. Вплоть до июня 1941 г. германские пистолеты-пулеметы превосходили ручное автоматическое оружие противников по всем параметрам, более того – нередко противник вообще не имел оружия подобного класса. Ситуация прибрела иной оборот после столкновения германской военной машины с Красной Армией. Как выяснилось, на вооружении Красной Армии состояло большое количество автоматов, которые превосходили германские пистолеты-пулеметы по характеристикам, емкости магазинов и, к тому же, были проще и дешевле в производстве. Больше всего германских оружейников поразил простой и надежный автомат ППШ-41, снабженный магазином дискового типа на 71 патрон. Германские солдаты очень ценили такие автоматы, считая их самым желанным трофеем. Известно немало фотографий германских солдат, вооруженных автоматами ППШ-41. В немалой степени популярности ППШ среди немцев способствовал емкий магазин советского автомата.

В октябре 1942 г. командир дивизии СС «Викинг» даже вышел с предложением наладить массовое производство ППШ в Рейхе, ибо автомат значительно превосходил германские пистолеты-пулеметы. Комдив отметил в своем донесение преимущества советского автомата над всеми известными германскими моделями, особо указав на большую емкость дискового магазина.

«Русские автоматы широко применяются в нашей дивизии, они зарекомендовали себя очень надежными даже в самых неблагоприятных условиях».

Во второй половине войны не установленное количество трофейных автоматов ППШ-41 было переделано под стрельбу патронами Парабеллум калибра 9 мм. Автоматы в ходе доработки получали новые стволы калибра 9 мм и гнездо под магазины для германских пистолетов-пулеметов МР-38 и МР-40 емкостью на 32 патрона. Точное количество переделанных советских автоматов не известно, но оценить масштаб можно. 5 июля 1944 г. армейское командование заказало изготовление партии 9-мм стволов для автоматов ППШ «в дополнение к 10 ООО уже поставленным».

Популярность ППШ в германских войсках объяснялась в первую очередь большой емкостью магазина, в этом свете разработка МР-40 в варианте с двумя магазинами представляется вполне логичной, но этот путь не устранял существенного недостатка германского оружия – чувствительности самого оружия и магазинов к нему к малейшим загрязнениям. Вот почему сказка о разработке МР-40/1 по заказу диверсантов представляется именно сказкой и не более. Малочисленные спецподразделения проще было бы вооружать трофейным оружием более адекватным, нежели МР-40/1.

ЕМР-44

МР-40/1 был создан в период между концом 1942 г. и серединой 1943 г. Впервые он попал в Geratlist (список вооружении германской армии) в июне 1943 г. Все известные экземпляры были собраны на фирмах Штейр и Эрма во второй половине 1942 г. и в первой половине 1943 г.

Система питания оружия из двух магазинов предположительно была разработана специалистами фирмы Эрма. Данную теорию подтверждает появление пистолета-пулемета ЕМР-44, экспериментального оружия, также снабженного двумя магазинами. Разработка данного пистолета-пулемета началась в 1942 г. (сохранившийся образец имеет серийный номер 000015, собран в феврале 1943 г.).

Скорее всего, пистолет-пулемет предназначался для вооружения членов экипажей бронетехники и расчетов фортификационных сооружений. Малая масса оружия в данном случае не являлась приоритетным фактором. В танках и казематах угроза попадания пыли в оружие также не имела столь существенного значения, как в открытом поле. Именно данные факторы позволили конструкторам фирмы Эрма предложить системы с двумя магазинами, использующие столь критикуемые в Рейхе магазины от пистолетов-пулеметов МР-38 и МР-40. В танках и казематах магазины функционировали вполне нормально.

По непонятным причинам все работы по пистолету-пулемету ЕМР-44 свернули после изготовления нескольких опытных образцов, после чего, видимо, фирма перенесла устройство для крепления двух магазинов на МР-40. Скорее всего, так и появился МР-40/1, но вот почему его не включили в Geratlist – загадка.

МР-41 Истинный «Шмайссер»

Пистолет-пулемет представлял собой комбинацию элементов нескольких образцов стрелкового оружия. Деревянное ложе с прикладом, скоба и спусковой крючок – почти как у MP-28/II, собственно механизм – от МР-40. Как в случаях с другими вариантами МР-38 или МР-40, как-то MP-38(L) и МР-40/1, информация по МР-41 остается эзотерической и относится в большей степени к области преданий или, как говорят специалисты по лингвистике, к области «быличек». МР-41 никогда даже не предполагалось вносить в Geratlist, то есть данное оружие не предназначалось для вооружения германской армии. На всех сохранившихся экземплярах пистолетов-пулеметов МР-41 имеется маркировка «М.Р.41 Patent Schmeisser C.G. Haenel, Suhl», оснащены они магазинами с маркировкой «М.Р.41 Patent Schmeisser», ниже которой стоит марка фирмы Хэнель в виде стрелы.

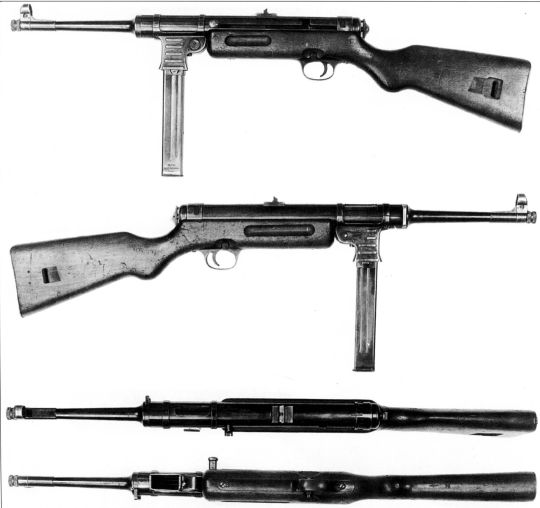

Фото: Пистолет-пулемет МР-41 – истинный Шмайссер. Пистолет-пулемет был  разработан Шмайссером и  выnускался фирмой Хэнель предположительно по заказу Румынии. В  отличие от МР-38 и МР-40 пистолет-пулемет МР-41 имел два режима стрельбы: автоматический и nолуавтоматический.

Тот еще вопрос: зачем немцам в середине войны потребовалось выпускать в ограниченном масштабе партию пистолетов-пулеметов сомнительной конструкции, составленной из компонентов старых пистолетов-пулеметов? Маркировка на магазине тоже интригует, ибо конструктивно магазин ничем не отличается от магазинов к пистолетам-пулеметам МР-38 и МР-40, причем тогда «патент Шмайссера»?

Предположительно, пистолеты-пулеметы МР-41 собирались по заказу сателлитов Рейха. Заказчик оговорил наличие деревянного ложа с прикладом, отчего пришлось использовать неиспользованный задел прикладов к пистолетам-пулеметам MP-28/II Маркировку МР-41 на магазине поставили специально, чтобы эти магазины не «ушли» к пистолетам-пулеметам МР-40, предназначенным германским вооруженным силам.

Румыния

Скорее всего, заказчиком странного оружия была Румыния, являвшаяся стратегическим союзником Германии. Румыны так и не смогли наладить массовое производство пистолетов-пулеметов. В годы войны в румынской армии использовались пистолеты-пулеметы, очень похожие на МР-41, разработанные и выпускавшиеся румынской фирмой Орита. От германского оружия они отличались магазинами, которые хоть и походили на германские, но были таки иными. Германские и румынские магазины не являлись взаимозаменяемыми. В пользу румынского заказа на МР-41 говорит большое количество известных фотографий, где румынские воины запечатлены с пистолетами-пулеметами МР-41 в руках. Помимо Румынии, пистолеты-пулеметы МР-41, скорее всего, поставлялись Хорватии и другим балканским союзникам Германии.

Очевидно, пистолет-пулемет МР-41 являлся раритетным оружием, изготовленным в очень небольшом количестве. С другой стороны, анализ серийных номеров сохранившихся образцов позволяет говорить о нескольких десятках тысяч изготовленных экземплярах. Согласно архивным документам, фирма Хэнель изготовила 27 500 пистолетов-пулеметов МР41. Первая партия из 26 ООО штук была собрана в 1941 г., в конце 1944 г. было изготовлено еще 1500 МР-41.

Город Шуль, где находился завод фирмы Хэнель, стал одним из первых германских городов, оккупированных американскими войсками, но потом город отошел в Советскую зону оккупации. И американцы, и русские самым тщательным образом обследовали фабрику по производству стрелкового оружия, допросили конструкторов фирмы, в том числе таких «звезд»,как Герберт Хэнель, Гуго Шмайссер и Ганс Шмайссер.

Согласно полученной информации, фирма Хэнель могла собирать максимально 100 пистолетов-пулеметов МР-41 в сутки, а МП-40 – 300. То есть МР-41 был в три раза сложнее в производстве по сравнению с МР-40. На фирме была обнаружена опись задела деталей для сборки пистолетов-пулеметов МР-41 по состоянию на лето 1945 г.

Аксессуары и амуниция

Подсумки для магазинов

Стандартная экипировка германского автоматчика включала два подсумка под магазины к пистолетам-пулеметам МР-38 или МР-40, в каждый подсумок помещалось по три магазина, а в два подсумка помещалось шесть магазинов. Если б пехотинец носил при себе четыре подсумка, тогда в них он бы сумел положить 12 магазинов. Будь подсумков на пехотинце шесть, то он сумел бы комфортно перенести 18 магазинов. Вот. Но подсумков полагалось иметь только два, при этом левый подсумок снабжался отделением для принадлежностей к пистолету-пулемету, там лежала масленка, кисточки-ершики и т.д. (На Восточном фронте в такие кармашки часто насыпали семечки, к которым пристрастилась германская пехота. Кстати, семечки стали огромной проблемой для вермахта. Немцы на Украине и Кубани боролись с подсолнухом не меньше, чем американцы во Вьетнаме с марихуаной.). Сбоку от подсумков имелись D-образные кольца, посредством которых подсумки крепились к поясному ремню или Y-образной портупее. Подсумки выпускались в нескольких вариантах, друг от друга отличавшихся главным образом материалом и цветом: кожа черная, кожа коричневая, ткань полевого серого цвета, ткань бежевого цвета, ткань серо-зеленого и наконец серо-голубого цвета. Ремни-застежки карманов для магазинов делали из кожи коричневого или черного цвета.

Помимо стандартного подсумка на три магазина существовало еще несколько «официальных» вариантов. Например – подсумок на шесть магазинов, который носили на лямке через плечо. Именно шестимагазинный подсумок, вероятно, стал самым первым вариантом, в официальном наставлении он описан как подсумок к пистолету-пулемету МР-38.

Наполнитель магазина

Для набивки магазина патронами в полном объеме использовалось специальное устройство, которое состояло из металлического корпуса, который крепился поверх магазина. В нижней части корпуса имелась пластина, поджимавшая патроны в магазин. Заполнение магазина патронами завершалось когда количество патронов по высоте сравнивалось с высотой магазина.

Крышка-кожух для ствола, металлическая и резиновая

Для пистолетов-пулеметов МР-38 и МР-40 выпускались кожуха двух типов. Первый тип изготавливался из металла и представлял собой трубку, которая одевалась на ствол. Примерно в 1939 г. начали выпускать резиновые кожуха для стволов. В крайнем случае допускалась стрельба через резиновый кожух, в случае металлического кожуха стрельба при не снятом кожухе исключалась.

Устройство для стрельбы холостыми патронами

На учениях использовались холостые патроны пониженной мощности. Для обеспечения работы автоматики пистолета-пулемета при стрельбе холостыми патронами было придумано специальное устройство Platzpatronengerat. Скорее всего, устройство разработали в 1941 г. В серийное производство оно не передавалось.

Зимний спусковой крючок

Во второй половине войны появился так называемый Winterabzug. Дивайс представлял собой короб из листового металла со съемной боковиной и спусковым крючком, который находился ниже ограждения штатного спускового крючка, что позволяло нажимать на него пальцем в рукавице. На фронте такие устройства встречались крайне редко – не известно ни одной фотографии, сделанной во фронтовых условиях.
