С. В. Иванов
Focke Wulf FW190 A/F/G. Часть 2
(Война в воздухе – 81)

«Война в воздухе» № 81, 2001 г. Периодическое научно-популярное издание для членов военно-исторических клубов. Редактор-составитель Иванов С. В. При участии ООО «АРС». Лицензия ЛВ № 35 от 29.08.97 © Иванов С. В., 2001 г.

Издание не содержит пропаганды и рекламы. Отпечатано в типографии «Нота» г. Белорецк. ул. Советская, 14 Тираж: 300 экз.

Fw 190F

Fw 190F-8

Это была самая многочисленная серия самолетов Fw 190F, созданная на базе истребителя А-8. В марте 1944 года выпуск самолетов Fw 190F-8 развернули на фирме «Арадо» в Варнемюнде, а в апреле к выпуску подключилась фирма «НДВ» в Висмаре.

На самолет ставили двигатель BMW 801D-2, работавший на бензине СЗ с октановым числом 96. Самолет оснащался дополнительным впрыском, связанным с левым подающим каналом наддува. Благодаря этому можно было аварийно увеличить мощность двигателя на 10–15 минут на высотах до 1000 м. Оснащение самолета было во многом идентично с А-8, хотя вместо радиостанции FuG 16ZY с апреля 1944 года ставили радиостанцию FuG 16ZS, обеспечивавшую непосредственную связь с наземными частями на поле боя. Лишь немногочисленные экземпляры серии выпускались в тропическом варианте. Характерной чертой самолетов F-8 была расширенная задняя часть фонаря кабины. Новый фонарь внедрили во второй половине 1944 года. Этой мерой улучшался обзор вперед и вниз, что было очень важно при атаке наземных целей. Пулеметно-пушечное вооружение самолета состояло из двух крупнокалиберных пулеметов MG 131 в фюзеляже и двух пушек MG 151/20E в крыльях.

У многих F-8 первых производственных серий имелось дополнительное бронирование по типу F-3, но позднее от него отказались, чтобы не перегружать самолет. Схему бронирования на F-8 унифицировали с А-8. Поскольку самолеты А-8 также стандартно оснащались бомбодержателем ETC 501 под фюзеляжем, этот бомбодержатель получали и все F-8, но без стабилизаторов для сбрасываемого бензобака.

Fw 190F-8 отличался от истребителя А-8 дополнительным бронированием. Самолеты обоих типов легко определить по выпуклому капоту перед кабиной. Данный самолет оснащен воздушным тропическим фильтром и четырьмя бомбодержателями ЕТС 50.

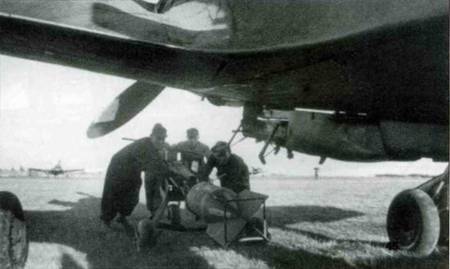

На бомбодержатель ЕТС 501 под фюзеляжем Fw 190F-8 подвешивается 250-кг бомби SC 250. Отчетливо виден зазор между обтекателем бомбодержателя и днищем фюзеляжа. Желтая полоса на бомбе обозначает фугасный тип боеприпаса.

В начале 1944 года в связи с тяжелым положением на Восточном фронте потребовался штурмовик, способный бороться с тяжелыми бронеобъектами: танками и бронепоездами. Для самолетов F-8 потребовалось иное вооружение помимо бомб. Но это была трудная проблема, поскольку люфтваффе не располагало надежными образцами такого вооружения, пригодными для установки на истребители. Предстояли долгие поиски подходящей системы методом проб и ошибок.

Прежде всего, для испытаний выбрали ракеты W.Gr. 28/32 калибра 280 мм с мощной фугасной боеголовкой. Однако практическое применение их оказалось невозможным в связи с их баллистической траекторией и неустойчивостью на курсе. Затем самолет попробовали оснастить батареями ракетных установок Panzerschreck 1 в виде двух батарей по три трубы, подвешенные под крыльями на держателях ETC 50 или ETC 71. Каждая труба заряжалась ракетой с кумулятивной боеголовкой. Вскоре появились новые установки Panzerschreck 2 (PD 8,8), которые подвешивались батареями по две трубы. Ракеты калибра 88 мм также имели кумулятивную боеголовку. Ракеты можно было выпускать по одиночке или залпом. На вооруженном таким образом самолете Fw 190F-8/tp (W.Nr. 580383, CM+WL) серию пробных полетов совершил майор Эггерс с базы Удетфельд. Результаты оказались достаточно благоприятными, хотя имелись недостатки: малая дальность полета (всего 137 м) и не самая высокая точность. Тем не менее, в октябре 1944 года некоторое число самолетов Fw 190F-8 было вооружено батареями Panzerschreck 2 и применялось на Восточном фронте.

В декабре 1944 года появились более эффективные установки Panzerblitz I (Pb 1), состоявшие из шести или восьми ракет «воздух-воздух» R4M, приспособленных для борьбы с танками с помощью 80-мм боеголовок М8, способных пробивать броню толщиной до 90 мм. Установка РЬ 1 имела практическую дальность стрельбы 200 м. Одним недостатком было то, что в момент пуска ракет самолет должен был лететь со скоростью не более 490 км/ ч. Ракеты можно было пускать парами, или двумя залпами по 8. До февраля 1945 года люфтваффе получило 115 самолетов Fw 190F-8/Pb 1.

Затем появились установки Panzerblitz 2, где ракеты оснащались кумулятивной боеголовкой, способной пробивать броню толщиной до 180 мм. Разрабатывались также установки Panzerblitz 3 с 210-мм кумулятивными боеголовками у ракет, но до конца войны боевого применения РЬ 3 не нашли. Также как и установка AG 140 (Abschussgeraet), представлявшая собой батарею двух 210-мм ракет другого типа, чем РЬ 3. Испытания AG 140 проходили на трех Fw 190: V78 (W.Nr. 551103), V79 (W.Nr. 583303) и V80 (W.Nr. 586600).

Кроме описанных выше ракетных установок, на самолеты F-8 пытались установить и другие типы вооружения. Например спаренные пусковые установки «Рейн-металл» SG 11 ЗА Foerstersonde, расположенные диагонально в крыльях и направленные вниз. Спуск происходил автоматически при пролете над танком с помощью зонда Фёрстера, реагировавшего на магнитное поле танка. В октябре 1944 года в испытательном центре FGZ подготовили прототип Fw 190V75 (W.Nr. 582701), а также другой самолет (W.Nr. 586586), а в декабре к программе подключили еще один Fw 190 (W.Nr. 933425). Однако установка оказалась недостаточно эффективной, и от ее применения отказались.

Самолеты Fw 190F-8 легко отличить по трубке Пито, переставленной на конец правого крыла, как и на Л-8. Эти Fw 190F-8 действовали на Восточном фронте. С целью облегчить машины, с них сняли дополнительное радиооборудование (FuG 25, FuG I6ZY).

Fw 190F-1, F-2, F-3

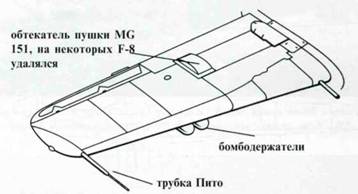

крыло

Fw 190F-8

кабина Fw 1 90F-8

стандартная

поздняя «дутая»

подкрыльевые бомбодержатели

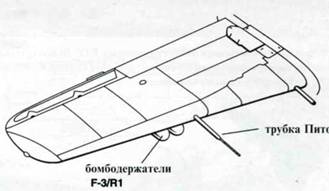

ЕТС 50 (F-3/R1, F-8/RI)

ЕТС 71 (поздние F-8)

Fw 190F-8/RI отличались наличием бомбодержателей ETC 50 под крыльями. Самолеты поздних серий можно отличить по массивным держателям бронированного изголовья под фонарем кабины. С этого Fw 190F-8/RI из SG 2 сняли нижнюю часть щитка стойки шасси, чтобы между ней и колесом не набивалась грязь.

А-8 и F-8 могли нести 30-мм пушки МК 103 в консоли крыла. Такая модификация обозначалась как F-8/R3. Есть данные, что построили всего два штурмовика в данной конфигурации.

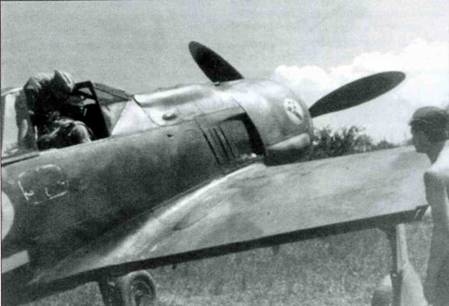

I./SG 4 действовала в Италии на протяжении 1944 года. Самолеты Fw 190F-8 группы несли пустынный камуфляж, кок винта украинца белая спираль. Большинство самолетов группы не имели бомбодержателей ЕТС 50 под крыльями. Эмблема полка – Микки Маус верхом на бомбе – видна на капоте машины.

В июне 1944 года коллектив испытателей под руководством полковника Гаупта (Versuchsgruppe Oberst Haupt) предложил огнемет Gero II – в трех модификациях: А, В и С. Огнемет предназначался для борьбы с наземными целями. В феврале 1945 года огнемет решили установить на несколько Fw 190F-8, но не известно на какой стадии эти работы прервала война, и был ли проект вообще реализован.

Проводились также испытания самолетов F-8, оснащенных управляемыми по проводам ракетами «воздух-воздух» «Руршталь» Х-4 (Ru 322), оснащенных кумулятивными боеголовками. В испытаниях участвовали прототипы Fw 190V69 (W.Nr. 582072), V70 (W.Nr. 580029) и три серийных F-8 (W.Nr. 583431, 583438 и 584221). Испытывались и новые ракеты «Руршталь» Х-7 (Ru 347) «Rotkaeppchen), а также «Хеншель 298». Проводились испытания и с безмоторными летающими бомбами BV 246 (LT 950) «Hagelkorn». Вероятно, самолеты Fw 190F-8 также могли нести специальные бомбы SB 800RS, известные также под названием Prismen Rollbombe «Kurt» 1 или 2. Бомбы предназначались для разрушения плотин на водохранилищах. Пробные бомбометания осуществлялись на базе в Лебе в Поморье, но не известно, участвовали ли в них самолеты Fw 190F.

В число боевых задач, поставленных перед Fw 190F-8, входила также и борьба с надводными целями. Торпедное вооружение было стандартизовано в виде некоторых типов Umruestbausatz.

Fw 190F-8/U1 – дальний истребитель-бомбардировщик (предназначенный заменить снятый с производства Fw 190G-8), оснащенный под крыльями замками V.Mtt-Schloss для подвески дополнительных 300-литровых баков. У некоторых самолетов вместо замков имелись бомбодержатели ETC 503, что позволяло брать на внешнюю подвеску две 250-кг бомбы (в этом случае подвесной бак брался на держатель ETC 501 под фюзеляжем). Возможна была подвеска бомб на всех трех бомбодержателях (500 + 2x250), что ограничивало дальность полета, но зато превращало Fw 190 в настоящий бомбардировщик, способный брать тонну бомб.

Fw 190F-8/U2 – торпедоносец с двумя держателями ETC 503 под крыльями или держателем ETC 504 (первоначально ETC 501). Самолет оснащался специальным прицелом TSA 2A (Tiefsturzanlage 2А), предназначенных для прицельного сброса авиационных бомботорпед ВТ (Bombentorpedo). которыми можно было атаковать с больших высот и под более острым углом пикирования, чем обычными авиаторпедами LT (Lufttorpedo). Самолет мог нести две бомботорпеды ВТ400 или одну ВТ700. Пушечно-пулеметное вооружение самолета состояло всего из двух пулеметов MG 131 под капотом. Несколько таких самолетов действовало в составе 11./KG 200.

Fw 190F-8/U3 – торпедоносец, приспособленный для переноса тяжелой торпеды ВТ1400. Торпеду подвешивали под фюзеляж на держатель ETC 502, разработанный в TWP GotenhafenHexengrund. Кроме того, самолет получил удлиненную стойку хвостового колеса, чтобы торпеда не цеплялась за землю. Самолет оснащался прицелом TSA 2, сопряженным с радиоальтиметром FuG 101. Самолеты оснащались двигателями BMW 801TS мощностью 2000 Л.С./1470 кВт. Кроме того, самолеты имели горизонтальный стабилизатор от Та 152.

Fw 190F-8 из II./SG 4, Восточный фронт. Самолет несет желтые элементы быстрой идентификации. На бомбодержателе подвешен контейнер AS 250, бомбодержатели под крыльями отсутствуют.

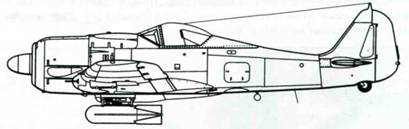

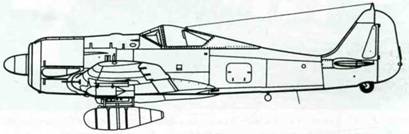

Fw 190F-1

Fw 190F-2

Fw 190F-3

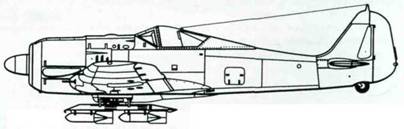

Fw 190F-8

варианты подвески для Fw 190A/F

ER 41

SC 50

бомбы A В 250 и 500

бомбы SD, SC

экспериментальный WGr 28/32

экспериментальная ракета X-4

Fw 190F-8/U4 – ночной бомбардировщик-торпедоносец, оснащенный двигателем BMW 801TS, оснащенным пламегасителем на выхлопных патрубках. Самолеты также оснащались автопилотом PKS 1, радиоальтиметром FuG 101, прицелом TSA 2A и другим оборудованием, облегчавшим навигацию ночью. Вооружение в виде бомб или торпед можно было подвешивать под крыльями на держатели ETC 503. Пулеметно-пушечное вооружение самолета состояло всего из двух 20-мм пушек MG 151/20E в крыльях. Вероятно, был построен только один самолет (W.Nr. 586596). Известно, что NSGr 20 располагала несколькими Fw 190F-8 с пламегасителями и держателями под крыльями, но это были не F-8/U4, а доработанные G-8 или F-8/U1.

Fw 190F-8/U5 – упрощенный F-8/U2 без некоторых деталей внутреннего оборудования.

Выпуск Fw 190F-8 осуществлялся в основном по лицензии. Кроме вариантов Umruestbausatz выпускались и комплекты Ruestsatz.

Fw 190F-8/R1 – истребитель-бомбардировщик с четырьмя бомбодержателями ETC 50 под крыльями для 50-кг бомб. Затем ввели бомбодержатели ETC 70 для 70-кг бомб (например, для кассетных бомб АВ 70). Выпускались также самолеты с бомбодержателями обоего типа (по одному ETC 50 и ETC 70 под каждым крылом).

Fw 190F-8/R3 – штурмовик, вооруженный пушками МК 103 калибра 30 мм, подобный A-5/U11, но с измененными масками и станками пушек. Построено всего два экземпляра.

Fw 190F-8/R13 – ночной бомбардировщик-торпедоносец, аналог обозначения F-8/U4.

Fw 190F-8/R14 – торпедоносец, вооруженный торпедами TL F5b и LT 1В на держателе ETC 502. Это было развитие Fw 190A-5/U14. Самолет оснащен удлиненной стойкой хвостового колеса и горизонтальным стабилизатором от Та 152. На самолет ставили форсированный двигатель BMW 801TS.

Fw 190F-8/R15 – аналог F-8/U3.

Fw 190F-8/R16 – аналог F-8/U2.

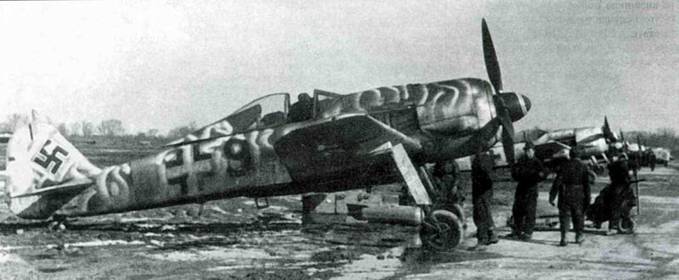

В конце войны в штурмовых авиаполках в качестве элементов быстрой идентификации начали применять желтые метки на носу и хвосте. Этот Fw 190F-8/RI несет такие метки, опознавательные знаки выполнены по упрощенной схеме.

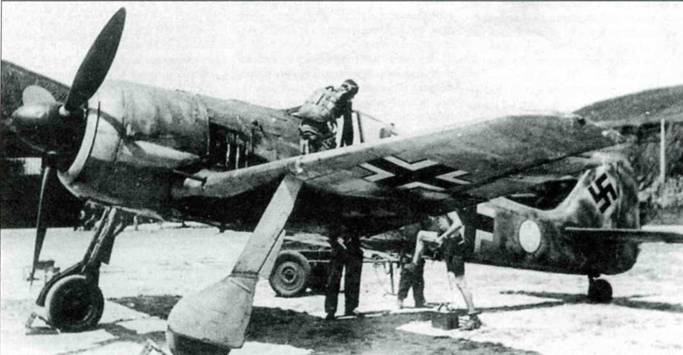

Несколько Fw 190 оказалось в составе румынских ВВС к моменту перехода Румынии на сторону Советского Союза в конце лета 1944 года. Немецкие опознавательные знаки на самолете зама заны желто-сине-красными румынскими крестами. Ни руле направления видны вертикальные цветные полосы.

Венгрия получила около 70 Fw 190F-8. Самолеты несли немецкие опознавательные знаки, но их легко отличить по большим белым тактическим номерам на капоте. Видна надпись «Bumerang» под фонарем кабины.

Fw 190F-9

В октябре 1944 года начался выпуск серии Fw 190F-9, представлявшей собой вариант самолета А-9. На самолет ставили форсированный двигатель BMW 80ITS, агрегатированный с винтом VDM диаметром 3500 мм с деревянными лопастями фирмы «Хайне» или «Шварц». На самолетах F-9 имелся увеличенный фонарь кабины, некоторые машины получили горизонтальный стабилизатор от Та 152. Пулеметно-пушечное вооружение стандартное: 2xMG 131 и 2xMG 151/20E. Для этой серии имелись те же комплекты Ruestsatz, что и для F-8 (за исключением R3), но серийно выпускался только базовый вариант и R1. Одиночные самолеты вооружались установками Panzerblitz.

Зимой 1944/45 г.г. сложилась кризисная ситуация. Ощущался острейший дефицит стратегически важного сырья. Возникла идея заменить часть металлических конструкций самолета деревянными. Из дерева делали хвостовое оперение, закрылки и элероны. Не известно, сколько самолетов получило деревянные детали. Несколько самолетов F-9 применялись в комплексах «Mistel».

Следующей серией должна была стать серия Fw 190F-10, созданная на базе А-10. На самолет предполагалось поставить двигатель BMW 801F (TF), в качестве стандарта для самолета предусматривалось хвостовое оперение от Та 152. Новыми должны были стать колеса главного шасси размерами 740x210 мм. Из-за задержек с поставками двигателей BMW 801F до конца войны выпуск этих машин наладить не удалось.

Далее предполагалось выпускать серию F-15, которая должна была получить двигатели BMW 801TS. Был построен прототип Fw 190V66 (W.Nr. 584002), но этот самолет не представлял собой непосредственного прототипа серии F-15. Другим проектом был Fw 190F-16, прототип которого – V67 (W.Nr. 930516) – сделали на базе серийного F-8. Отличительной чертой самолетов F-16 была радиостанция FuG 15, которой заменили стандартную FuG 16ZE/ZS.

Последней серией, не реализованной даже на уровне прототипа, была F-17. Это был торпедоносец, оснащенный усовершенствованным прицелом TSA 2D.

Всего удалось выпустить около 7000 самолетов Fw 190F всех вариантов.

Fw 190G

Почти одновременно со штурмовиками Fw 190F начался выпуск дальних истребителей-бомбардировщиков Jabo-Rei (Jagdbomber mil vergroesserter Reichweite) – Fw 190G. Это была попытка создать истребитель-бомбардировщик, способный наносить бомбовые удары по целям, удаленным более чем на 500–600 км, то есть лежащим за пределами досягаемости штурмовиков Fw 190F.

Самолеты Fw 190F-9 оснащались 2200-сильными моторами BMW 110 ITS, агрегатированными с винтами VDM, имевшими широкие лопасти. Данный самолет вооружен ракетами Panzerhlitz, направляющие для которых смонтированы под крыльями.

противотанковые ракеты Panzerblitz для А-8 и А-9

Panzerblitz 1

Panzerblitz 2

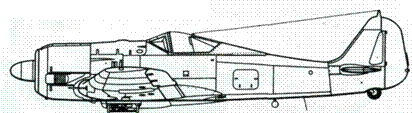

Fw 190G-1 (Fw 190A-4/U8)

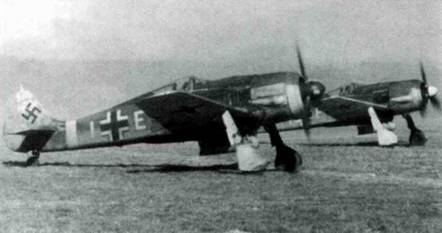

Новые Fw 190G-2 прогревают моторы в ходе приемных испытаний. Некоторые G– 2 не имели под крыльями замков для подвесных баков. Обычно на самолетах серии Fw 190G отсутствовали пулеметы под капотом.

Fw 190G-1

При создании этого самолета учитывался опыт создания дальнего истребителя-бомбардировщика Fw 190A-4/U8. Дальность самолета удалось значительно увеличить за счет двух 300-литровых подвесных баков. Баки подвешивались на замках VTr-Ju 87 фирмы Везерфлюг. Замки прикрывались дюралевыми обтекателями.

Хотя масса топлива на борту самолета в результате достигала 880 кг, два подвесных бака резко нарушали аэродинамику самолета. А перегрузка настолько удлиняла разбег, что самолеты не могли действовать с полевых аэродромов, имевших короткую взлетную полосу. Уменьшить массу самолета можно было только за счет бронирования или пулеметно-пушечного вооружения. Конструкторы пошли по второму пути, сняв с самолета пулеметы и пушки в консолях крыльев. Таким образом, вооружение самолета Fw 190G-1 сократилось до двух 20-мм пушек MG 151/20E, установленных у основания крыльев. Боекомплект для пушек сократили до 150 выстрелов на ствол.

На бомбодержателе ETC 501 под фюзеляжем можно было подвешивать 250– или 500-кг бомбы или четыре 50-кг бомбы на адаптере ER 4). Часто на самолетах отсутствовало устройство FuG 25a, не всегда монтировался и радиопеленгатор. На месте пулеметов MG 17 под капотом установили дополнительный маслобак, чтобы обеспечить длительную бесперебойную работу двигателя. Всего выпустили около 50 самолетов Fw 190А-4/U8, которые позднее стали числиться как Fw 190G-1. В ходе выпуска несколько увеличили и укрепили обтекатели замков под крыльями для подвесных баков.

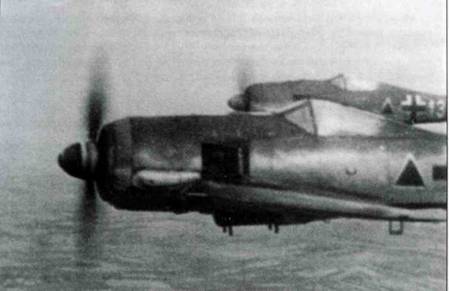

Обычно считается, что на этом снимке самолеты Fw 190A-5/U3 или F-2. В действительности, это Fw 190G-2, что хорошо видно по гладкой крышке капота, под которой нет пулеметов. Самолеты принадлежали SG 152 (учебно-боевому полку), действовавшему па Восточном фронте. Черные треугольники были обычным тактическим таком во многих частях непосредственной поддержки на поле боя.

Fw 190G-2

Fw 190G-3

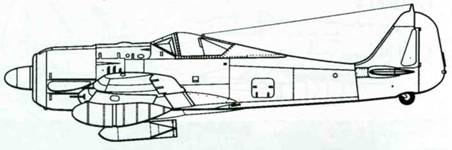

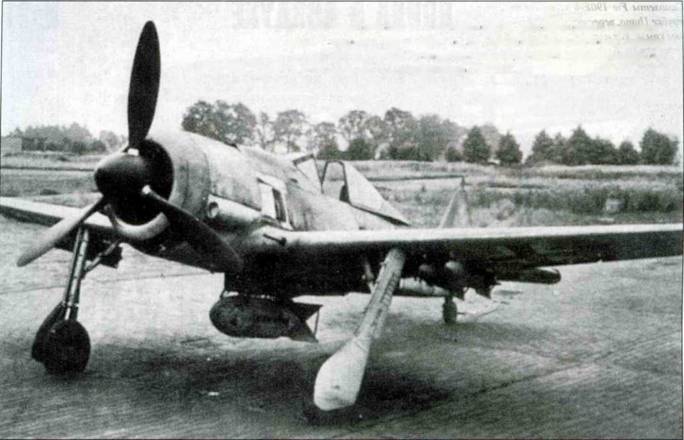

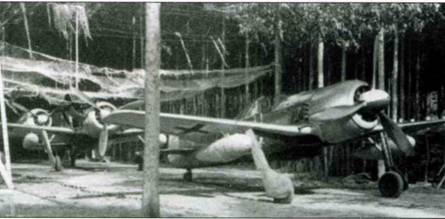

Fw 190G-2, совершавшие вылеты на дальние расстояния, обычно оснащались парой подвесных 300-литровых бензобаков. Баки подвешивались под крыльями на замках типа «Мессершмитт».

Fw 190G-2

Новая серия – Fw 190G-2 – представляла собой аналог серии А-5, точнее варианта A-5/U8. Дополнительное топливо (468 кг) подвешивалось под крыльями в наружных баках, которые крепились упрощенными замками V.Mtt-Schloss. Кроме того, отказались от обтекателей замков, которые улучшали аэродинамику при подвешенных баках, но после их сброса, наоборот, приводили к завихрениям, что проявлялось в повышенном расходе топлива и недоборе 40 км/ч максимальной скорости. Новые замки не требовали обтекателей, кроме того, сами по себе они уменьшали максимальную скорость полета всего на 15 км/ч. На некоторых самолетах установили дополнительный маслобак, также как и на G-1. Небольшое число самолетов выпустили в варианте ночного бомбардировщика с обозначением Fw 190G-2/N. Ночная модификация отличалась от дневной только пламегасителями на выхлопных патрубках и посадочным прожектором в передней кромке левого крыла.

Fw 190G-3

Летом 1943 года начался выпуск серии Fw 190G-3 – аналог А-6. Вместо замков для подвесных баков под крыльями установили бомбодержатели V.Fw Trg. (Verkleideter Focke-Wulf Traeger), конструктивно похожими на ETC 501. На эти бомбодержатели самолет мог брать или подвесной бак или 250-кг бомбу, что значительно увеличивало оперативную гибкость самолета. Кроме того, в стандартную комплектацию входил автопилот PKS 11 (или более совершенный PKS 12), облегчавший работу летчика, поскольку самолеты G-3 могли находиться в воздухе до 2,5 часов. С октября 1943 года самолеты G-3 оснащались двигателем BMW 801D-2, работавшем на бензине СЗ с октановым числом 96. Самолет оснащался дополнительным впрыском, связанным с левым подающим каналом наддува. Благодаря этому можно было аварийно увеличить мощность двигателя на 10–15 минут на высотах до 1000 м.

Этот Fw 190G-2/N оснащен пламегасителями на выхлопных патрубках. Самолет действовал в составе NSGr 20, совершая в течение 1944 года налеты на Англию.

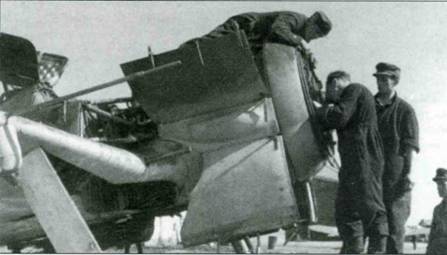

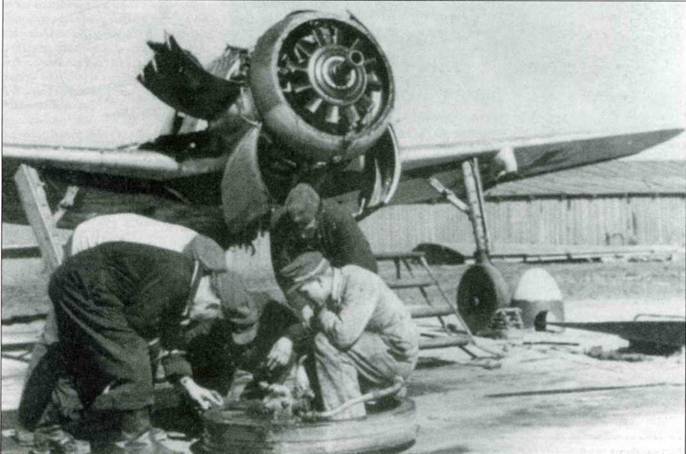

Fw 190G со снятыми и открытыми крышками капота. Видно, что под капотом отсутствуют пулеметы. Трубки Пито расположена в центральной чисти правого крыла.

Fw 190G-3 отличались от G-2 только улучшенными замками под крыльями типа «Фокке-Вульф». Заики позволяли брать или 300– литровый бак или 250-кг бомбу.

Имелся тропический вариант – Fw 190G-3/tp – с воздушным фильтром и дополнительным оснащением, необходимым при полетах над пустыней.

Имелись следующие варианты Ruestsatz:

Fw 190G-3/R1 – штурмовой истребитель с двумя гондолами WB 151 /20 вместо замков V.Fw Trg. Вооружение состояло из шести 20-мм пушек. Две штатные MG 151/20E с боекомплектом 250 выстрелов на ствол размещались у основания крыла, четыре другие с боекомплектом 125 выстрелов на ствол попарно находились в гондолах. В сентябре 1943 года работы над этим вариантом велись в мастерских LZA при авиабазе Заган-Кюппер. На самолете отсутствовал автопилот и дополнительное бронирование. Самолеты могли действовать и как бомбардировщики, и как штурмовики.

Fw 190G-3/R5 – штурмовик непосредственной поддержки на поле боя, аналог F-3/R1. Вместо замков V.Fw Trg. стояло по два бомбодержателя ETC 50. Дополнительное бронирование и дополнительный маслобак отсутствовали. Некоторые самолеты получили пару пулеметов MG 17 под капотом. На большинстве машин имелся автопилот.

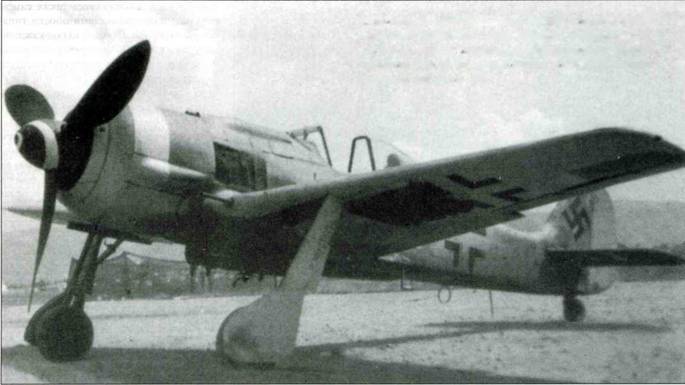

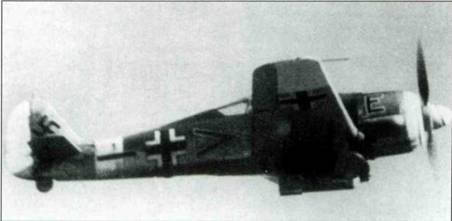

Fw 190G-3 вылетает на задание со средиземноморского аэродрома. Под крылом виден обтекатель замка для подвесного бака. По-видимому, на правом крыле сидит механик, который помогает пилоту рулить.

Самолет Fw 190G-3, DI+FP попал в руки союзников на Средиземноморском ТВД. Хотя с самолета сняли все бомбодержатели, следы от пах хорошо видны ни нижней стороне крыльев. Машину отправили в Соединенные Штаты, где она проходила испытания на базе Райт-Филд в Огайо, 1944 год.

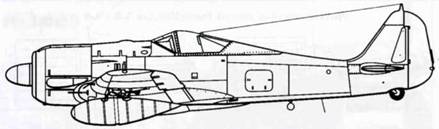

Fw 190G-1 (Fw 190A-4/U8)

пилон Юнкерс 300-л баком

Fw 190G-2

пилон Мессершмитт с 300-л баком

Fw 190G-3

пилон Фокке– Вульф для бомбы или 300-л бака

Fw 190G-8

пилили ЕТС 503 для бомбы или 300-л бака

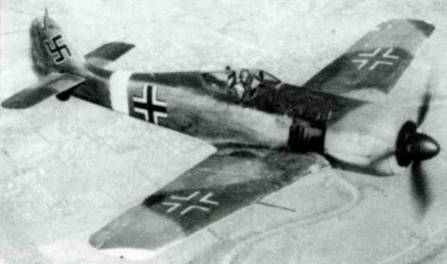

В первое время самолет DN+FP, испытывавшийся в Огайо, летал с немецкими опознавательными знаками. Желобки в верхней части капота отсутствуют, что характерно для Fw 190G, не имевших пулеметов в фюзеляже.
