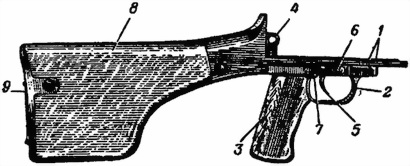

Рис. 25. Спусковая рама с прикладом:

1 – продольные выступы для соединения со ствольной коробкой; 2 – спусковая скоба; 3 – пистолетная рукоятка; 4 – проушины для чеки; 5 – спусковой крючок; 6 – предохранитель; 7 – зуб предохранителя; 8 – приклад; 9 – затыльник

Спусковая рама имеет: продольные выступы для соединения со ствольной коробкой; гнездо для спускового механизма; продолговатое отверстие для зуба предохранителя; спусковую скобу; пистолетную рукоятку; проушины для чеки ствольной коробки; с левой стороны – вырез для головки шомпола.

Приклад имеет антабку для ремня и металлический затыльник с крышкой. Под крышкой внутри приклада помещается: вверху – трубка, в которую вставляется возвратный механизм; внизу – гнездо для пенала с принадлежностью. Крышка в закрытом положении удерживается защелкой.

25. Спусковой механизм (рис. 26) служит для удержания затворной рамы на боевом взводе и для спуска ее с боевого взвода. Он состоит из спускового рычага с пружиной, спускового крючка с осью и предохранителя с пружиной.

Задний конец спускового рычага называется шепталом, на нем удерживается затворная рама на боевом взводе.

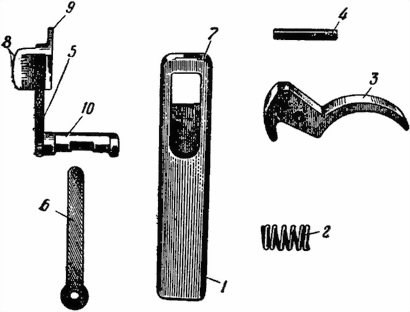

Рис. 26. Спусковой механизм:

1 – спусковой рычаг; 2 – пружина спускового рычага; 3 – спусковой крючок; 4 – ось спускового крючка; 5 – предохранитель; 6 – пружина предохранителя; 7 – шептало; 8 – флажок предохранителя; 9 – зуб предохранителя; 10 – вырез

Спусковой крючок служит для вывода шептала из-под боевого взвода затворной рамы.

Предохранитель служит для запирания спускового рычага, когда затворная рама находится на боевом взводе, чем исключается возможность случайного выстрела. Предохранитель имеет: флажок для удобства поворачивался его; зуб, который, когда пулемет поставлен на предохранитель, входит через продолговатое отверстие внутрь ствольной коробки и не позволяет отвести затворную раму назад, исключая тем самым возможность заклинания рамы на спусковом рычаге;. вырез, позволяющий спусковому рычагу опускаться вниз.

Чтобы поставить спусковой механизм на предохранитель, необходимо флажок предохранителя повернуть вперед. Чтобы снять спусковой механизм с предохранителя, надо флажок предохранителя повернуть назад (будет видна надпись «Огонь»).

Примечание. В пулеметах первого выпуска предохранитель спускового механизма не имеет зуба. Поэтому, когда пулемет поставлен на предохранитель, отводить затворную раму назад нельзя, так как в этом случае может произойти заклинание ее.

26. Коробка (рис. 27) служит для помещения ленты с патронами. Она состоит из корпуса и крышки. Корпус снаружи имеет: ручку для переноски коробки; запор для закрывания крышки; зацеп для крепления коробки к пулемету; окно для прохода ленты с патронами, которое закрывается крышкой.

Крышка окна имеет: пружину и выступы для удобства открывания, выемку для запора.

27. Лента (рис. 28) служит для помещения патронов и подачи их в приемник. Лента на 100 патронов составляется из двух частей, соединяемых при помощи патрона, вставляемого в соединительное звено при снаряжении. Лента состоит из звеньев, которые соединяются при помощи соединительных пружин. Звено ленты в задней части имеет ограничительный выступ, а в передней – направляющий выступ.

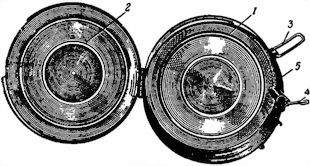

Рис. 27. Коробка:

1 – корпус; 2 – крышка; 3 – ручка; 4 – запор; 5 – крышка окна

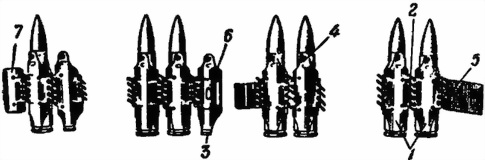

Рис. 28. Лента:

1 – звенья; 2 – соединительная пружина; 3 – ограничительный выступ; 4 – направляющей выступ; 5 – наконечник; 6 – соединительное звено; 7 – фальшзвено

К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому – фальшзвено, которое обеспечивает подачу последнего патрона в приемник.

Принадлежность к пулемету

28. Принадлежность (рис. 29) применяется для разборки, сборки, чистки и смазки пулемета. К принадлежности относятся:

– шомпол для чистки и смазки канала ствола, патрубка газовой каморы и газовой трубки с помощью протирки и ершика; он присоединяется к пулемету слева; на одном конце он имеет головку с отверстием для выколотки, на другом конце – нарезку для навинчивания протирки или ершика;

– протирка для чистки и смазки канала ствола;

– дульная накладка для предохранения дульной части ствола от растирания шомполом при чистке пулемета;

– две прочистки: большая для чистки с помощью шомпола патрубка газовой каморы через газовую трубку; малая для чистки газовых путей;

– вороток для удобства действия малой прочисткой, ключом мушки и шомполом;

– ключ мушки для ввинчивания и взвинчивания мушки при приведении пулемета к нормальному бою; в собранной для чистки принадлежности он служит шомпольной муфтой;

– ключ регулятора для разборки и перестановки регулятора, отвинчивания гайки болта основания мушки и довертывания протирки при навинчивании ее на шомпол; кроме того, ключ служит отверткой и имеет выгиб с отверстием для выталкивания разрезной чеки трубчатой оси;

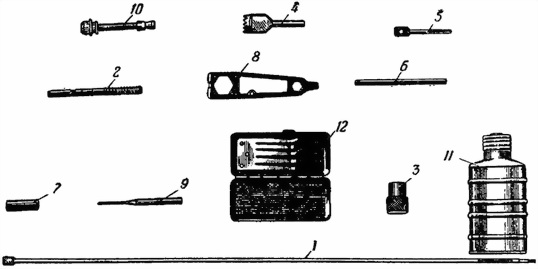

Рис. 29. Принадлежность к пулемету:

1 – шомпол; 2 – протирка; 3 – дульная накладка; 4 – прочистка большая; 5 – прочистка малая; 6 – вороток; 7 – ключ мушки; 8 – ключ регулятора; 9 – выколотка; 10 – извлекатель; 11 – масленка; 12 – пенал

– выколотка для выталкивания осей и шпилек;

– извлекатель для извлечения из патронника оторвавшихся дулец гильз;

– масленка для хранения смазки;

– ершик для смазки частей пулемета; он укреплен на крышке масленки;

– пенал для хранения протирки, прочисток, воротка, ключа мушки, ключа регулятора, выколотки и извлекателя.

Дульная накладка и масленка носятся в специальных карманах сумки для коробки с лентой.

Примечание. В комплекте принадлежности для пулеметов первого выпуска ключ регулятора не имеет выгиба для выталкивания разрезной чеки трубчатой оси, а ключ мушки нельзя использовать как шомпольную муфту.

7,62-мм боевые патроны обр. 1943 г.

29. Боевой патрон (рис. 30) состоит из пули, гильзы, порохового заряда и капсюля.

30. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.

Обыкновенная пуля со стальным сердечником (рис. 31, а) предназначена для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.

Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Отличительной окраски эта пуля не имеет.

Трассирующая пуля (рис. 31, б) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.

В оболочке трассирующей пули спереди помещен сердечник из сплава свинца с сурьмой, а сзади – стаканчик с запрессованным трассирующим составом. При выстреле горение от порохового заряда передается трассирующему составу пули, который, сгорая при полете пули, дает яркий светящийся след, хорошо видимый днем и ночью.

Головная часть пули окрашена в зеленый цвет.

Бронебойно-зажигательная пуля (рис. 31, в) предназначена для зажигания горючих жидкостей и для поражения живой силы, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м.

Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее.

Рис. 30. Боевой патрон:

1 – пуля; 2 – гильза; 3 – пороховой заряд; 4 – капсюль; 5 – дульце; 6 – кольцевая проточка; 7 – наковальня; 8 – затравочное отверстие; 9 – ударный состав

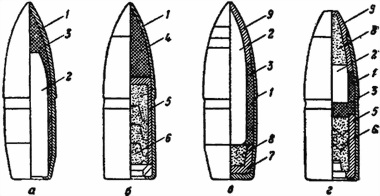

Рис. 31. Пули:

а – обыкновенная со стальным сердечником; б – трассирующая; в – бронебойно-зажигательная; г – зажигательная; 1 – оболочка; 2 – стальной сердечник; 3 – свинцовая рубашка; 4 – сердечник (свинцовый); 5 – стаканчик трассера; 6 – трассирующий состав; 7 – поддон (свинцовый); 8 – зажигательный состав; 9 – наконечник (томпаковый)

Головная часть пули окрашена в черный цвет с красным пояском.

Зажигательная пуля (рис. 31, г) предназначена для воспламенения горючих жидкостей (бензина, керосина) в железных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (соломенных крыш, сухой травы и др.) на дальностях до 700 м.

Зажигательная пуля состоит из оболочки, томпакового наконечника, зажигательного состава, стального сердечника, свинцовой рубашки и стаканчика с трассирующим составом.

Зажигательный состав пули воспламеняется при ударе пули о преграду.

Зажигательная пуля является одновременно и трассирующей. Трасса пули хорошо видна днем и ночью на расстояниях до 700 м.

Головная часть пули окрашена в красный цвет.

31. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для обтюрации (устранения прорыва пороховых газов в сторону затвора). Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для захвата гильзы зацепом выбрасывателя. В дне гильзы имеется гнездо для капсюля, наковальня, на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые пламя от капсюля проникает к пороховому заряду.

32. Пороховой заряд состоит из пироксилинового пороха.

33. Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка, ударного состава и фольгового кружка, прикрывающего ударный состав. При ударе по капсюлю ударный состав воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.

34. Патроны обр. 1943 г. укупориваются в деревянные ящики. В ящике укладываются две герметически закрытые железные оцинкованные коробки, содержащие по 660 патронов, упакованных в картонные пачки. Всего в ящике помещается 1320 патронов.

Если в ящике содержатся патроны с обыкновенными пулями, то на боковой стенке ящика цветные полосы не наносятся. Если в ящике находятся патроны с трассирующими пулями, на его стенке имеется зеленая полоса, с бронебойно-зажигательными – черная и красная полосы, с зажигательными – красная полоса.

Глава IV
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА

Положение частей и механизмов до заряжания (рис. 32)

35. Затвор и затворная рама с газовым поршнем под действием возвратного механизма находятся в крайнем переднем положении; газовый поршень – в патрубке газовой каморы; канал ствола закрыт затвором; возвратно-боевая пружина – в наименьшем сжатии; боевые упоры затвора утолщенной частью стойки затворной рамы разведены в стороны и вошли в боевые уступит ствольной коробки – затвор заперт; ударник под действием передней стенки стойки затворной рамы находится в переднем положении и его боек выходит через отверстие в остове затвора.

Ролик стойки затворной рамы находится в криволинейном пазу большого рычага подачи в крайнем переднем положении; задняя часть большого рычага подачи находится в левом положении, а передняя часть малого рычага с подавателем сдвинута вправо; пальцы подачи подавателя и фиксатор под действием пружин отжаты вниз; палец основания приемника под действием пружины приподнят кверху.

Спусковой рычаг приподнят кверху; хвост спускового крючка отведен вперед; флажок предохранителя повернут назад; при этом вырез предохранителя обращен кверху и дает возможность спусковому рычагу опускаться вниз.

Крышка ствольной коробки закрыта и удерживается защелкой.

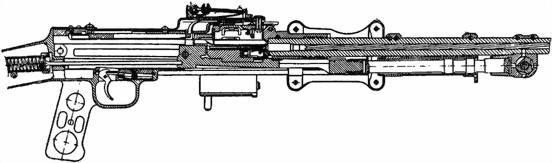

Рис. 32. Положение частей и механизмов пулемета до заряжания

Работа частей и механизмов при заряжании (рис. 33)

36. Для заряжания пулемета необходимо: отвести рукоятку перезаряжания назад; повернуть флажок предохранителя вперед; надвинуть коробку с лентой на выступы кронштейна и закрепить ее; пропустить наконечник ленты через окно приемника и продвинуть вправо до отказа.

Если лента не заполнена патронами от наконечника, тогда после присоединения коробки с лентой к кронштейну нужно: открыть крышку ствольной коробки; наложить ленту с патронами на основание приемника и продвинуть вправо до отказа; закрыть крышку ствольной коробки.

При отводе рукоятки перезаряжания назад затворная рама с газовым поршнем отходит назад и сжимает возвратно-боевую пружину. С отходом утолщенной части стойки затворной рамы назад освобождается место для боевых упоров, которые под действием скосов фигурных выемов затворной рамы выводятся из боевых уступов ствольной коробки и входят в выемы остова затвора; затвор с затворной рамой начинает двигаться назад. Спусковой рычаг под давлением отходящей назад затворной рамы утапливается. Как только затворная рама своим боевым взводом пройдет шептало спускового рычага, спусковой рычаг под действием своей пружины поднимется вверх. При обратном движении затворная рама становится на боевой взвод.

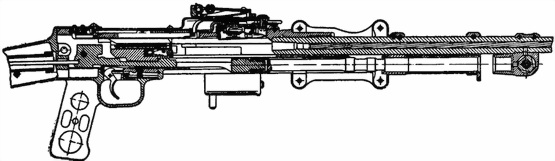

Рис. 33. Положение частей и механизмов пулемета при заряжании

При повороте флажка предохранителя вперед предохранитель поворачивается вырезом вниз и не дает возможности спусковому рычагу опуститься вниз.

При вкладывании ленты в окно приемника первый патрон устанавливается против продольного окна основания приемника, а направляющий выступ звена первого патрона становится над отсекателем.

При закрывании крышки ствольной коробки пальцы подачи подавателя упираются слева сверху в первый патрон, а палец основания приемника – слева снизу во второй патрон.

Работа частей и механизмов при стрельбе

37. Для открытия огня необходимо повернуть флажок предохранителя назад и нажать на спусковой крючок.

При повороте флажка предохранителя назад предохранитель повернется вырезом вверх и даст возможность спусковому рычагу опуститься вниз.

При нажатии на спусковой крючок спусковой рычаг опускается вниз и его шептало выходит из-под боевого взвода затворной рамы. Затворная рама под действием возвратного механизма устремляется вперед и, упираясь утолщенной частью стойки в выступы боевых упоров затвора, двигает вместе с собой затвор.

При движении затвора вперед его досылатель выталкивает патрон из звена ленты и досылает его в патронник.

Затворная рама при движении вперед роликом поворачивает большой рычаг подачи в поперечном направлении; при этом малый рычаг под. действием большого рычага поворачивается и передвигает влево подаватель на величину захвата очередного патрона; пальцы подачи подавателя заскакивают за очередное звено ленты с патроном; палец основания приемника удерживает ленту от выпадания.

При подходе затвора к стволу выбрасыватель затвора зацепом заскакивает в кольцевую проточку патрона. При дальнейшем движении затворной рамы вперед ее стойка утолщенной частью раздвигает боевые упоры затвора, затвор закрывает канал ствола и прочно запирается. Газовый поршень затворной рамы входит в патрубок газовой каморы. Затворная рама, продолжая движение вперед, передней стенкой стойки ударяет по ударнику. Ударник бойком разбивает капсюль патрона. Происходит выстрел.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола и канавку регулятора в газовую камору, ударяет в газовый поршень и отбрасывает затворную раму назад. С началом движения затворной рамы назад затвор остается запертым до вылета пули из канала ствола и, продолжая закрывать канал ствола, не допускает прорыва газов в ствольную коробку. Стойка затворной рамы, двигаясь назад, освобождает боевые упоры. По вылете пули из канала ствола фигурные выемы затворной рамы сводят боевые упоры, после чего затвор под действием затворной рамы начинает двигаться назад; при этом происходит извлечение гильзы из патронника, отражение и выбрасывание ее через окно затворной рамы. Затворная рама при движении назад роликом поворачивает большой рычаг подачи в поперечном направлении, при этом малый рычаг. под действием большого рычага поворачивается и передвигает вправо подаватель; пальцы подачи подавателя устанавливают очередной патрон против продольного окна приемника.

Так как спусковой крючок нажат, затворная рама, отойдя назад до отказа, не может остановиться на боевом взводе, а под действием возвратного механизма устремляется вперед – происходит следующий выстрел. Автоматическая стрельба продолжается до тех пор, пока нажат спусковой крючок и в ленте имеются патроны.

При освобождении спускового крючка шептало поднявшегося спускового рычага заскакивает за боевой взвод затворной рамы и удерживает ее в заднем положении – стрельба прекращается, пулемет остается заряженным.

При израсходовании всех патронов и нажатом спусковом крючке затворная рама с затвором останется в крайнем переднем положении.

Глава V
ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ПУЛЕМЕТА И СПОСОБЫ ИХ УСТРАНЕНИЯ

38. Ручной пулемет при надлежащем уходе, правильном сбережении и осторожном обращении с ним является надежным и безотказным оружием. Однако в результате неосторожного обращения с пулеметом, загрязнения его механизмов и износа частей, а также при неисправности патронов могут быть задержки при стрельбе.

Для предупреждения задержек при стрельбе из ручного пулемета нужно:

– постоянно содержать пулемет в полной исправности;

– своевременно и с соблюдением всех правил осматривать, чистить и смазывать пулемет; особенно тщательно следить за чистотой и исправностью подвижных частей, канала ствола, газовых путей и коробки с лентой;

– перед стрельбой протирать канал ствола, прочищать и смазывать тонким слоем смазки трущиеся при стрельбе поверхности частей, осматривать пулемет и патроны, неисправные ржавые и грязные патроны для стрельбы не применять;

– при стрельбе и при передвижении оберегать пулемет от засорения и ударов;

– в бою при продолжительной стрельбе при первой же возможности прочистить газовые пути и слегка смазать трущиеся части – затвор и затворную раму; при сильном загрязнении (песком, грязью, снегом) пулемет разобрать и вычистить;

– если пулемет продолжительное время находился на морозе, то перед его заряжанием необходимо затворную раму несколько раз вручную оттянуть назад и продвинуть вперед.

39. В случае задержки при стрельбе пулемет перезарядить и продолжать стрельбу. Если перезаряжанием задержка не устраняется, выяснить и устранить причину задержки, как указано в таблице.

Недоход затворной рамы в переднее положение. Затворная рама остановилась, не дойдя в переднее положение.	1. Загрязнение патронника; нагар в патрубке газовой каморы. 2. Ржавчина, помятость или грязь на патроне.	Отвести рукоятку перезаряжания назад и продолжать стрельбу. При повторении задержки прочистить патронник или патрубок. Неисправный патрон удалить.
Замедленное движение подвижных частей вперед. Патрон дослан в патронник, но выстрела не произошло.	1. Загрязнение пулемета или застывание смазки. 2. Неисправность возвратно-боевой пружины.	Отвести рукоятку перезаряжания назад и продолжать стрельбу. При повторении задержки прочистить пулемет. Если для чистки нет времени, открыть крышку ствольной коробки и смазать подвижные части. Переставить регулятор на большую канавку. Перевести пулемет на положенную смазку. В случае неисправности возвратно-боевой пружины отправить пулемет в артиллерийскую ремонтную мастерскую.
Осечка. Затворная рама в переднем положении, патрон в патроннике, но выстрела не произошло.	1. Если на капсюле глубокая вмятина от бойка, то, неисправен патрон. 2. Если накол на капсюле слабый или нет накола, то неисправен ударник; загрязнение или застывание смазки.	Перезарядить пулемет и продолжать стрельбу. При повторении задержки осмотреть и прочистить ударник, при поломке или износе ударника отправить пулемет в артиллерийскую ремонтную мастерскую.
Неизвлечение гильзы. Затворная рама в среднем положении, гильза осталась в патроннике и досылаемый патрон уткнулся в нее пулей.	1. Загрязнение патрона или патронника. 2. Неисправность выбрасывателя или его пружины.	Разрядить пулемет и извлечь затвором гильзу из патронника. Если это не удается отвести затворную раму назад и вытолкнуть гильзу головкой шомпола. Прочистить патронник и осмотреть выбрасыватель. Если выбрасыватель исправный, продолжать стрельбу.
Прихват гильзы. Гильза зажата между затворной рамой и ствольной коробкой.	1. Загрязнение трущихся частей, газовых путей или патронника. 2. Неисправность выбрасывателя или его пружины. 3. Неисправность отражателя. 4. Застывание смазки.	При неисправности выбрасывателя отправить пулемет в артиллерийскую ремонтную мастерскую. Открыть крышку ствольной коробки отвести рукоятку перезаряжания назад, снять ленту, удалить прихваченную гильзу, зарядить пулемет и продолжать стрельбу. При повторении задержки прочистить и смазать пулемет. Если неисправен выбрасыватель или отражатель, отправить пулемет в артиллерийскую ремонтную мастерскую.
Непроизвольная стрельба. При отпускании спускового крючка стрельба не прекращается.	1. Неисправность спускового механизма. 2. Округление боевого взвода затворной рамы и шептала. 3. Загрязнение пулемета (особенно газовых путей). 4. Застывание смазки.	Остановить стрельбу, ухватившись левой рукой за ленту. Прочистить пулемет особенно газовые пути. Если нет времени на прочистку, смазать трущиеся части и поставить регулятор на большую канавку. Если эти меры не помогут, отправить пулемет в артиллерийскую ремонтную мастерскую.
Поперечный разрыв гильзы. Затворная рама не дошла в переднее положение. Патрон не входит в патронник, так как в нем находится передняя часть (дульце) разорвавшейся гильзы.	1. Неисправность патрона. 2. Износ боевых упоров и боевых уступов ствольной коробки.	Энергично подать рукоятку перезаряжания назад. Если на извлеченном патроне окажется дульце разорвавшейся гильзы продолжать стрельбу. Если дульце осталось в патроннике, извлечь его при помощи извлекателя. Для этого разрядить пулемет, поставить затворную раму на боевой взвод, вложить извлекатель в патронник, спустить затворную раму с боевого взвода, а затем энергично отвести ее назад. При повторении задержки отправить пулемет в артиллерийскую ремонтную мастерскую.
Одиночные выстрелы в место автоматической стрельбы.	1. Неправильная установка регулятора (не совмещена канавка регулятора с отверстием ствола). 2. Застывание смазки.	Установить правильно регулятор. Прочистить и смазать пулемет.
Неподача ленты. Затворная рама в переднем положении, патрона в патроннике нет.	1. Выпадание патронов из звеньев ленты. 2. Неисправность соединительного звена ленты; неправильное соединение ее двух частей при снаряжении или неправильное сворачивание ленты. 3. Поломка подавателя. 4. Неполный отход затворной рамы вследствие загрязнения.	Отвести рукоять перезаряжания назад и продолжать стрельбу. При повторной задержке прочистить пулемет, осмотреть ленту, проверить приемник. При обнаружении в приемнике неисправностей отправить пулемет в артиллерийскую ремонтную мастерскую.
