Много лишней бумаги уходит на подробные представления математических действий и выкладок. В таких случаях число фор–мул можно сократить – далеко не всегда необходимо приводить все промежуточные преобразования, если они элементарны по ха–рактеру. Например, вместо целого ряда преобразований формулы

вполне достаточно написать

Экономии бумаги можно достичь и группировкой формул. Так, формулы

σ_x= λΔ + 2Ge_x ;

σ_y= λΔ + 2Ge_y;

σ_z= λΔ + 2Ge_z;

τy_z = σγy_z;

τx_z = σγx_z;

τx_y = σγx_y;

возможно сгруппировать более компактно:

σ_x= λΔ + 2Ge_x ; τyz = σγ_yz;

σ_y= λΔ + 2Ge_y; τxz = σγ_xz;

σ_z= λΔ + 2Ge_z; τxy = σγ_xy.

Пунктуация в тексте с формулами еще недостаточно система–тизирована, так как формулы нередко рассматриваются в качестве независимой части, искусственно вкрапленной в предложение. Бессистемность, разнобой легко устранить, если формулы и от–дельные символы рассматривать как члены предложения. С такой позиции каждую формулу нужно расценивать как синтаксиче–скую единицу, входящую в предложение, и соответственно рас–ставлять знаки препинания.

Формулы, как уже говорилось, или располагаются внутри тек–стовых строк, или выключаются посередине формата набора. Если внутри текста имеются формульные выражения, то при расста–новке знаков препинания знаки математических действий следует рассматривать как именную часть составного именного сказуемо–го, в котором опущена связка. Например:

Если τ_Z,C< τ_X,C, то М (у, z, с) = Муτ_х,с .

Знаки препинания расстановлены с учетом того, что математи–ческие знаки < (меньше), = (равно) являются именной частью ска–зуемого. Связка «есть» опущена, так как сказуемое имеет значение настоящего времени.

Сложнее расставлять знаки препинания в предложении с фор–мулой, выделенной в отдельную строку. Особенно вызывает спор постановка знака перед формулой.

Возьмем самый общий случай, т.е. формульный текст следующе–го типа (рис. 2), и рассмотрим знаки препинания перед формулой, между несколькими формулами, после формулы и в послефор-мульном тексте.

Рис. 2. Общий случай формульного текта

Перед формулой может не быть никакого знака, могут стоять за–пятая, двоеточие. После текста, предшествующего формуле, обычно никаких знаков препинания не ставят, если формула представляет собой член предложения, который по правилам пунктуации не должен отделяться от предшествующих слов знаками препинания. Например:

Эффективность канала мы характеризуем величиной

Запятая перед формулой обычно ставится, если предформульный текст оканчивается вводным словом. Например: Но для решеток ВНА всегда α1 = 0, следовательно,

d2 = −θ −i_p + G_p = f (θ, t^∗) и G_p = f (θ, t^∗) ≠ f (d₂).

Запятая ставится также тогда, когда перед формулой заканчива–ются придаточное предложение, причастный или деепричастный оборот.

Теперь, если Р_ех и е_е оба равны нулю,

Из формулы (36) получим, вводя коэффициенты расхода,

Самым спорным вопросом пунктуации в тексте с формулами является постановка двоеточия перед формулой. Двоеточие в рус–ском языке ставится перед однородными членами предложения после обобщающего слова, в бессоюзных сложных предложениях, при прямой речи и использовании цитат.

Перед формулой двоеточие может быть поставлено в следующих случаях.

1. Если перед несколькими формулами есть обобщающее сло–во; при отсутствии его двоеточие перед несколькими формулами следует ставить только в тех случаях, когда нужно предупредить читателя, что далее следует перечисление нескольких формул:

Применяя теорему наложения к уравнению (8.32), получим два вида интеграла свертки, или интеграла Дюамеля:

Из уравнения (3) получим:

2. Если формульный текст можно рассматривать как бессоюз–ное сложное предложение, в котором формула, являясь второй частью, либо разъясняет смысл первой части (возможна мыслен–ная постановка слов а именно), либо содержит причину или обо–снование того, о чем говорится в первой части (возможна мыслен–ная постановка слов потому что, так как, поскольку).

Подставим выражение (3.57) в формулу для B₀ :

Мы предполагаем, что С_he, есть линейная функция:

Между формулами принято ставить точку с запятой или запя–тую в зависимости от того, какой знак проводится по всей работе.

В системах уравнений, объединенных парантезами, знаки пре–пинания можно не ставить, рассматривая систему как единый член предложения. Например: Из системы уравнений

можно определить значения постоянных коэффициентов.

Если системой уравнений заканчивается предложение или вслед за системой приводят экспликацию, такую систему рас–сматривают как перечисление формул и отделяют их друг от друга соответствующим знаком.

Иногда две формулы соединяются союзом или. Союз или упо–требляется в русском языке в двух значениях: как разделительный и как уточняющий. Разделительный союз или (одиночный или по–вторяющийся) указывает на необходимость выбора одного из по–нятий, которые выражаются однородными членами и исключают или заменяют друг друга. Перед одиночным разделительным сою–зом или запятая не ставится.

Если союз или имеет уточняющее значение, то запятая перед одиночным союзом ставится обязательно.

Редактору необходимо определить, в каком значении автор употребил союз или между формулами. Иногда нетрудно понять, что вторая формула, присоединенная союзом или, это просто пре–образованная первая формула, и запятая нужна. Так бывает в слу–чаях, когда вместо буквенных обозначений в ту же формулу под–ставляют их числовые значения. Например:

…применим уравнение (2) и после перегруппировки членов полу–чим

Такие конструкции встречаются редко. Поэтому для проверки идентичности формул редактору приходится делать некоторые математические преобразования. Они элементарны (не выходят за пределы курса средней школы) и под силу любому редактору. Рассмотрим несколько примеров.

Из курса тригонометрии известно, что 2 sin θ2 cos θ2 – это фор–мула двойного угла синуса, т.е. 2 sin θ2 cos θ2 = sin 2θ2.  Следователь–но, во второй формуле 2 sin θ2 cos θ2 заменено на sin 2θ2, значит, формулы идентичны и запятую нужно ставить обязательно.

Здесь правая часть первого уравнения сокращена на cos θ2. Формулы тоже идентичны, и запятая нужна.

Постановка запятой перед союзом или в данном случае не тре–бует пояснений.

В этой связи рассмотрим рекомендации для «обработки мате–матического текста, в частности формул, позволяющей без ущер–ба для содержания и усвоения материала добиться либо сокраще–ния числа формул, либо упрощения их написания, уменьшения площади, занимаемой ими в книге».

Рекомендация следующая.

Иногда бывает необходимо выделить целый ряд формул, по–следовательно получающихся в результате математических преоб–разований, характер которых ясен читателю без дополнительных пояснений. Как правило, все такие формулы выключают посере–дине формата полосы, а сами формулы соединяют словами или, т.е., откуда и т.п., каждая из которых занимает отдельную строку. Однако тот же текст займет гораздо меньшую площадь, если убрать соединительные слова (заменить их точкой с запятой) и располо–жить формулы более компактно.

Например:

Располагая формулы в подбор, мы, естественно, экономим бу–магу. Но автор предлагает вместе с тем убрать уточняющие союзы и слова, а формулы друг от друга отделить точкой с запятой, на–рушая этим математический смысл. В первом примере мы имеем дело с преобразованием одной формулы в другой вид, т.е. послед–няя формула получена путем последовательных преобразований первой. Во втором же примере знак точка с запятой говорит о том, что перед нами несколько самостоятельных формул, не связанных по смыслу с другими формулами. Как видим, рекомендация автора привела к ошибке.

После формулы должен стоять тот знак препинания, который необходим по смыслу.

Существуют ограничения в применении некоторых знаков пре–пинания. Непосредственно к формулам, условным буквенным обо–значениям, символам, математическим терминам, обозначениям единиц измерения и т.п. не могут примыкать знаки препинания, применяемые в качестве математических знаков или похожие на них.

Так, тире (—) совпадает по написанию с математическим знаком операции вычитания (-), двоеточие (:) – со знаком деления (:), восклицательный знак (!) – со знаком факториала (!).

Запятую нельзя ставить между двумя формулами, набранными в подбор, первая из которых оканчивается цифрой, а вторая на–чинается цифрой, запятую также нельзя ставить между перечис–ленными величинами, выраженными арабскими цифрами, так как она может быть принята за разделительный знак десятичной дроби. В этих случаях запятую нужно заменить точкой с запятой.

Формулы или отдельные буквенные обозначения в тексте, имею–щие большие, длинные нижние индексы, обязательно разделяют точкой с запятой, даже тогда, когда по смыслу требуется запятая, иначе запятая будет принята за знак, входящий в индекс, особенно при нечеткой печати.

Например:

lηe1; lϕ22; lτy+1.

Чтобы исключить возможные ошибки при наборе математиче–ских символов и буквенных обозначений, нужна точная редактор–скаяразметка всех условных знаков, пометок и надписей, помогаю–щих наборщику быстро и безошибочно определять, к какому алфавиту относится та или иная буква, строчная она или пропис–ная, прямая или курсивная, жирная или светлая и т.д.

Разметка необходима в связи с тем, что в русском и латинском алфавитах имеются буквы и знаки совершенно одинаковые или очень сходные между собой как в рукописном начертании, так и в машинописи, но отличающиеся в полиграфическом воспроизве–дении. Так, в рукописном начертании, особенно при быстром письме от руки, почти не различаются прописные или строчные буквы С и с, К и к, О и о, Р и р, S и s, V и v, W и w, Z и z, Y и у, X и х. Сходны по написанию буква О и 0 (ноль) и знак градуса °; русская буква З и цифра 3; римская I и арабская 1 (единица); русская бук–ва х (ха), латинская х (икс) и знак умножения (х) и т.д.

Помимо ясного начертания, все сходные между собой буквы и знаки должны быть соответствующим образом размечены в руко–писи специальными корректурными знаками. Прописные буквы, например, подчеркивают двумя чертами снизу (X), строчные – двумя чертами сверху (x). Во всех случаях, когда начертание букв может вызвать сомнение у редактора или наборщика следует делать на полях рукописи или непосредственно у букв между строками пояснительные надписи: буква, цифра, ноль, зн. град., зн. умнож., эль, не эль и т.д.

Буквы латинского алфавита в математических формулах наби–рают курсивом и подчеркивают в рукописи волнистой линией. Греческие буквы обводят кружком красного цвета, знаки немец–кого готического шрифта – прямоугольником зеленого цвета.

Некоторые физико-математические величины и обозначения принято набирать прямым шрифтом латинского алфавита, на–пример числа Маха М, Рейнольдса Re, Приндтля Рг и т.п., триго–нометрические, гиперболические, обратные круговые и обратные гиперболические функции, наименования температурных шкал °С, °Ra, °K, °F, общепринятые условные математические сокраще–ния максимума и минимума (max, min), оптимального значения величины (opt), постоянства величины (const), знаков предела (lim), логарифмов десятичных, натуральных и других (lg, log, Log, In, Zn), детерминанта (det) и т.д.

Расположение формул и их частей по техническим правилам набора подчиняется следующему:

– в формулах, состоящих из однострочных и дробных частей, символы и знаки основной строки и делительные линейки рас–полагают по средней линии формулы; при этом если в формуле нет явно выраженной средней линии, ею считают горизонталь, проходящую посередине высоты формулы;

– группы однотипных формул и формул, объединенных паран–тезом, равняют по знаку равенства или другому знаку отношений;

– числитель и знаменатель выключают по центру делительной линейки;

– в колонках определителей формулы при разной их ширине выключают по центру формата колонки.

Набор математических формул подчиняется правилам, которые требуют следующего:

– набирать однострочные формулы шрифтом той же гарнитуры и кегля, что и шрифт основного текста, а их дробные части – шрифтом, кегль которого на 2 пункта меньше;

– не отбивать друг от друга символы, не разделенные матема–тическими знаками, и числа к ним (12ab);

– не отбивать от предшествующего элемента: а) выражения в скобках от открывающей скобки; б) индексы и показатели сте–пени от символа или цифры (если у символа или цифры есть и верхний и нижний индекс, верхний индекс разрешается помещать после нижнего, т.е. с отбивкой на ширину нижнего индекса);

в) подкоренное выражение от знака радикала; г) знаки препина–ния, если предшествующий элемент однострочный; д) скобки за–крывающие от заключенного в скобки выражения; е) факториал;

– не отбивать от последующего элемента: а) дифференциала знак от следующего за ним обозначения функции или аргументов: dX; б) интеграла знак от следующего за ним другого знака интегра–ла: JJ; в) приращения знак от следующего за ним обозначения функций или аргументов, в том числе в скобках: Д/(х); г) радикала знак от следующего за ним подкоренного выражения; д) скобки открывающие от заключенного в скобки выражения; е) функции знак от следующего за ним обозначения функции или аргументов, в том числе в скобках: / (х);

– отбивать на 2 пункта от предшествующих и последующих элементов: а) вертикальные линейки одинарные и двойные | а + b | ≤ | а | + | b |; х || А ||; б) дифференциала знак вместе со следующим за ним и не отбиваемым от него обозначением функции или аргументов; в) интеграла знак вместе со следующим за ним и не отбиваемым от него обозначением функции или аргументов;

г) математические обозначения (sin, lg и т.д.) вместе с не отбивае–мым от них показателем степени (sin 2α);д) приращения знак вместе со следующим за ним и не отбиваемым от него обозначе–нием функции или аргументов; е) приставные знаки (отбивка может быть увеличена до 12 пунктов, если подключки к знаку больше его ширины); ж) радикала знак вместе с подкоренным выражением;

з) скобки вместе с заключенным в них выражением и не отбивае–мым от закрывающей скобки показателем степени или индексом;

и) соотношения знаки (=, <, ~ и т.д.);

– отбивать от предшествующего элемента на 2 пункта: препи–нания знак от делительной линейки;

– отбивать на 3 пункта от предшествующего элемента обозначе–ния единиц физических величин в книжных изданиях (15 км/ч);

– отбивать на 3 пункта от последующего элемента запятую внутри формулы;

– не отбивать по горизонтали: а) знаменатель от делительной линейки, за исключением случаев, когда показатель степени зна–менателя вплотную примыкает к делительной линейке и когда до–пускается отбивка от нее на 1—2 пункта и знаменателя, и числителя; б) над– или подстрочные знаки от символов; в) подключки к при–ставным знакам от этих знаков; г) числитель от делительной ли–нейки, за исключением случаев, когда нижний индекс вплотную примыкает к делительной линейке и когда допускается отбивка от нее на 1—2 пункта и числителя, и знаменателя.

4.2. Химические формулы

Химические формулы – изображения состава химически ин–дивидуальных веществ посредством химических знаков и чисел. Они бывают эмпирические (обозначают молекулу вещества, ее атомный вес, характер связи между атомами) и структурные (по–казывают строение вещества).

Все символы химических элементов набирают буквами латин–ского алфавита прямым шрифтом, например, С1 – хлор, Си – медь и т.д. Буквенные обозначения коэффициентов, входящих в состав химических формул и индексов, набирают курсивом. Циф–ры, предшествующие формуле химического соединения, и циф–ры, вынесенные в индекс, – прямым шрифтом без отбивки, на–пример: C_{m+ n};C_nH_2n;8Н₂0.

Если под формулой химического соединения приводится сло–весное название соединения или элемента, его следует выключать на середину и набирать прямым шрифтом со строчной буквы кеглем 6, например:

(СН₃СОО)₂Са

уксуснокальциевая соль

Написание химических символов в тексте должно быть унифи–цировано. Их следует набирать или только словами (азот, хлор), или символами, но в сопровождении слов (азот N, хлор С1). Если указывается химический состав вещества, вначале дается процент–ное содержание химического элемента, затем – его обозначение (например, 0,8% Si, 3% Cu).

При большом числе компонентов вначале приводится обозна–чение процента (%), а затем символ каждого компонента и его процентное содержание (без знака %). Например: химический состав стали, %: Cr 5,2; Ni 4,42; Cu 4,13; Si 0,66 и т.д.

В сочетании с химическими формулами и терминами встре–чаются русские, латинские и греческие приставки. Приставки, присоединенные к химическим терминам через дефис, набирают курсивом, приставки написанные слитно, – прямым шрифтом. Например: анти-диазотат; тринитро-трет-бутилтолуол; в-этил-пиридин; 1,4-дигидронафталин; циклогексан. В сочетании с фор–мулами приставки набирают курсивом, присоединяют к формуле через дефис. Например: изо-С₄Н₉ ; цис-С₇Н₁₄.

Структурные формулы бывают двух видов: открытые (рис. 3) и кольцевые (рис. 4).

Задача корректора, читающего текст со структурными форму–лами, – добиться точного соответствия набора оригиналу, про–следить за правильностью геометрической фигуры, точностью по–становки знаков связи (линеек) и однотипностью расположения и оформления формул в тексте.

Не принято ставить знаки препинания до и после химических формул, набранных в красную строку.

Переносы эмпирических формул допускаются на знаках =, → ,↔,+, —, причем их следует повторять в начале следующей строки. Не допускается перенос формулы на знаке связи (=).

Структурные формулы разбивать переносом нельзя.

Чтение текстов с различными формулами – задача сложная, так как необходимо знать не только символику, принятую в дан–ной области науки, условия построения, но и правила набора фор–мул. Формульные тексты рекомендуется корректору читать в оди–ночку, чтобы зрительно видеть, как нужно было набрать тот или иной символ, как должна быть построена и расположена формула. Перед тем как приступить к чтению полос, необходимо ознако–миться со следующим:

– общей системой символов и обозначений в данном издании;

– особенностями написания символов и обозначений в ориги–нале, чтобы в процессе чтения не спутать один знак с другим;

– принципами заверстки, размещения формул в тексте, прие–мами их оформления в данном издании, чтобы добиться едино–образия.

Набор химических формул подчиняется следующим техниче–ским правилам:

– химические формулы набираются шрифтом кегля 8 при наборе основного текста кеглем 10 (или кеглем 8);

– горизонтальные, вертикальные и наклонные знаки связи должны быть по длине равны кеглю шрифта самой формулы, кро–ме случаев, когда особенности строения самой формулы требуют увеличить знак связи так, чтобы он доставал до середины соеди–няемых химических символов без отбивки от них или с отбивкой в 2 пункта, когда нужно зрительно выровнять расстояния;

– подписи под формулами химических соединений набирают шрифтом кегля 6 и выключают по центру обозначения химиче–ского соединения или всей формулы с отбивкой от формулы на 4 пункта;

– если высота формул соединений в формуле различна, под–писи выравнивают по верхней строке подписи к соединению наи–большей высоты;

– надписи над стрелкой направления реакции и подписи под нею набирают шрифтом кегля 6 без отбивки от стрелки и выключают по ее центру.

Глава 5
РЕДАКТИРОВАНИЕ ТАБЛИЦ

5.1. Общие сведения

Таблицы – наиболее сложный элемент издания. Они позволя–ют систематизировать различные данные, делать их сопоставимы–ми, удобными для анализа, дают возможность устанавливать за–висимость между отдельными параметрами.

Благодаря своей лаконичности таблицы не только облегчают восприятие и сопоставление различных фактов, но и помогают достичь выразительности изложения без ущерба для содержания произведения. Данные, представленные в виде таблицы, гораздо легче воспринимаются читателем, чем те же данные, представлен–ные в виде текста.

Преимущества табличного расположения материала не вызыва–ют сомнений, однако это не значит, что любой цифровой материал нужно оформлять в таблицу, даже если она правильно организует и систематизирует факты в определенном порядке, помогает их усвоению. Таблица должна приводиться только там, где она дейст–вительно необходима, где без нее нельзя обойтись.

«…Существо табличной формы расположения материала заклю–чается в такой группировке систематизируемых данных в вертикаль–ные и горизонтальные ряды, при которой эти данные, показатели, ими характеризуемые, и показатели, их поясняющие, приводятся во взаимное графическое соответствие, позволяющее определен–ным образом судить об изучаемом, исследуемом явлении» .

Весь материал в таблице располагается в вертикальных и гори–зонтальных графах, т.е. группируется в колонки, ограниченные одна от другой вертикальными и горизонтальными линейками. Такое расположение устанавливает возможность и взаимозависи–мость между табличными данными, которые читатель может до–вольно легко изучать и анализировать, сопоставляя их по вертикали и по горизонтали. Если вертикальные и горизонтальные линейки отсутствуют, таблица становится выводом.

Таблица состоит из следующих элементов:

– нумерационного заголовка, благодаря которому осуществляется связь таблицы с текстом;

– тематического заголовка, который определяет, характеризует предмет содержания таблицы;

– головки (заголовочной части) основной табличной конструк–ции, состоящей из заголовков вертикальных граф;

– хвостовой части – основной части таблицы;

– боковика – левой вертикальной графы, в которой характери–зуются горизонтальные позиции таблицы;

– прографки – вертикальных граф, содержащих основные таб–личные данные;

– горизонтальной позиции (строки) таблицы.

Составной частью таблицы могут быть примечания, размещенные под хвостовой частью; иногда вместо примечаний помещают под-табличные сноски (пример 1).

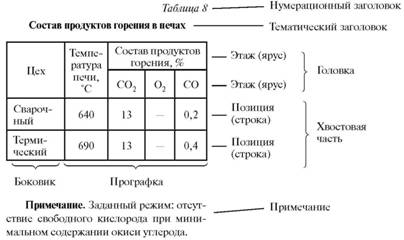

Пример 1

Таблицы можно разделить на две группы:

– книжные, у которых заполняются все элементы;

– канцелярские, у которых заполнены лишь головка и боковик или только головка (графы предназначены для вписывания каких-либо сведений).

В зависимости от формы материала в прографке книжных таб–лиц различают таблицы цифровые, текстовые и смешанные.

Среди канцелярских таблиц выделяют проформы, в которых за–полнена лишь головка, а иногда и боковик, хвостовая же часть прографки оставлена пустой для заполнения цифрами, и пусто-графки – таблицы, у которых не заполнены ни головка, ни боко–вик, ни хвостовая часть прографки.

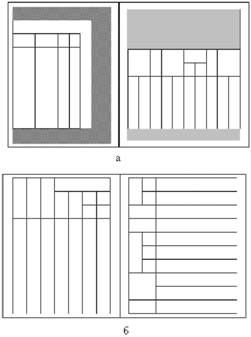

По характеру набора и заверстки на полосе издания различают следующие таблицы (пример 2).

Пример 2

• Клочковые (а) – их ширина меньше или равна ширине поло–сы, заверстывают их в оборку или в разрез текста.

• Полосные (б) – занимают целиком полосу, могут быть распо–ложены на полосе «стоя» (колонки вертикальны) и «лежа» (колон–ки горизонтальны, для чтения надо повернуть книгу).

• Распашные (в) – начинаются на левой и заканчиваются на пра–вой полосе разворота книги; могут быть расположены как «стоя», так и «лежа»; эти таблицы по формату набирают на 12—24 пункта больше ширины полосы за счет корешкового поля; по высоте мо–гут быть полосными и менее полосы.

• Комбинированные (г), не укладывающиеся в формат полосы по длине или ширине, отчего продолжение таблицы дается тут же на полосе либо второй колонкой (если таблица не укладывается по длине), либо вторым этажом (если таблица не укладывается в формат по ширине); в первом случае повторяется головка, во вто–ром – боковик.

По расположению на странице таблицы бывают продольными (строки таблицы расположены параллельно строкам текста) и попе–речными (строки таблицы расположены перпендикулярно строкам текста). Как расположить ту или иную таблицу в готовящемся из–дании, должен решить редактор вместе с техническим редактором.

В зависимости от обрамления линейками таблицы могут быть закрытыми, когда обрамляющая линейка имеется со всех четырех сторон; закрытыми с трех сторон, когда обрамляющие линейки ставятся сверху и с боков; открытыми, когда ставится лишь одна верхняя линейка.
