В предыдущем эксперименте, конечно, вопрос остается открытым, действительно ли стеклянная трубка сохраняет тот или иной заряд после контакта с нитью. Теперь если нить снова касается стекла в том же самом месте, когда она заряжена противоположно, заряды компенсируют друг друга под воздействием света. Но такое объяснение не имеет значения. Без сомнения, первоначальные заряды атомов или стекла играют какую-то роль в возбуждении фосфоресценции. Так, например, если фосфоресцентную лампу сначала соединить с одним выводом высокочастотной катушки и отметить степень свечения ее, а затем лампе передать мощный заряд от машины Хольца, причем желательно соединить ее с положительным выводом машины, обнаружится, если лампу вновь соединить с выводом высокочастотной катушки, свечение будет гораздо более интенсивным. Во время другого опыта я изучал возможность проявления фосфоресцентности в лампах, когда она вызвана накаливанием бесконечно тонкого поверхностного слоя светящегося тела. Удары атомов достаточно сильны, чтобы своим воздействием вызвать накал, поскольку они своими ударами накаляют тело значительных размеров. Если такие эффекты имеют место, то наилучшее приспособление для получения фосфоресценции в лампе, которое нам пока известно, – это катушка с разрядником, выдающая огромный потенциал при небольшом количестве базовых разрядов, скажем 25–30 в секунду, достаточных, чтобы глаз их не воспринимал. Это факт, что такая катушка вызывает свечение почти при любых условиях и при любой степени вакуумирования, и я был свидетелем случаев, когда эффекты фосфоресценции проявлялись даже при атмосферном давлении, когда потенциал был крайне высок. Но если фосфоресценция достигается за счет компенсации зарядов атомов (что бы это в конечном итоге ни значило), тогда, чем выше частота импульсов переменных зарядов, тем экономичнее производство света. Уже давно и хорошо известно, что все фосфоресцентные тела – плохие проводники электричества и тепла, и что все тела перестают светиться, когда достигаю определенной температуры. Проводники, напротив, этим качеством не обладают. И из этого правила есть лишь несколько исключений. Углерод – одно из них. Беккерель заметил, что углерод светится при определенной повышенной температуре, предшествующей его переходу в тускло-красное состояние. Это можно наблюдать в лампах, имеющих достаточно большой углеродный электрод (скажем, шарик диаметром 6 мм). После включения тока, через несколько секунд, электрод покрывает снежно-белая пленка, как раз перед тем, как он станет темно-красным. Замечено, что подобные явления происходят и с другими проводниками, но многие ученые скорее всего не отнесут их к истинным проявлениям фосфоресценции. Правда ли, что настоящее накаливание имеет отношение к фосфоресценции, возбуждаемой ударами атомов или механическими ударами, предстоит еще решить, но фактом является то, что при любых условиях, когда есть тенденция к локализации и усилению нагрева в точке столкновения, эти условия наиболее благоприятны для возникновения фосфоресценции. Итак, если электрод очень мал, можно сказать, что плотность очень высока; если потенциал очень высок, а газ сильно разрежен, все эти условия подразумевают высокую скорость бомбардирующих атомов, или частиц вещества, а следовательно, интенсивные удары, – и фосфоресценция очень интенсивна. Если в колбу поместить большой и маленький электроды и соединить их с индукционной катушкой, то маленький электрод начнет светиться, в то время как большой может и не светиться, так как чем меньше электрическая плотность, тем меньше скорость атомов. Лампу с большим электродом внутри, соединенным с катушкой, можно взять рукой и электрод может не засветиться; но если вместо этого лампы коснуться заостренным проводом, свечение моментально заполнит всю лампу, вследствие высокой плотности в месте контакта. Видимо, при низких частотах газы с большим атомным весом вызывают большую фосфоресценцию, чем газы с меньшим атомным весом, как, например, водород. При высоких частотах, наблюдений недостаточно, чтобы сделать надежный вывод. Кислород, как известно, дает очень сильные эффекты, но это частью можно объяснить химической реакцией. Кажется, что лампа, заполненная остатками водорода, возбуждается наиболее легко. Электроды, разрушающиеся наиболее легко, дают наибольшее свечение в лампах, но это состояние недолговечно вследствие нарушения вакуума и осаждения частиц электрода на светящихся поверхностях. Некоторые жидкости, как, например, масло, дают блестящий эффект фосфоресценции (или флюоресцентное™?), но он длится всего несколько секунд. Так, если на стенках колбы есть следы масла и включается ток, то свечение продолжается всего несколько мгновений, до тех пор, пока масло не улетучится. Из всех опробованных веществ, кажется, только сульфид цинка наиболее поддается фосфоресценции. Некоторые образцы этого материала, полученные благодаря любезности профессора Анри из Парижа, испытывались в данных лампах. Одним из недостатков этого сульфида является то, что он теряет свойство излучать свет после того, как его нагреют до температуры, которую никак нельзя назвать высокой. Следовательно, его можно использовать только при очень низкой интенсивности. Следует отметить то немаловажное его свойство, что при интенсивной бомбардировке из алюминиевого электрода, он приобретает черный цвет, но что характерно, возвращается в исходное состояние при остывании.

Самый важный вывод, к которому я пришел, проводя данные исследования, это то, что в любом случае для возбуждения фосфоресценции с минимальными затратами энергии, требуется соблюдать определенные условия. А именно: всегда, независимо от частоты тока и степени вакуума в лампе, есть определенный потенциал (если лампа соединена с одним выводом) или разность потенциалов (если лампа соединена с двумя потенциалами), которые дают наиболее экономичный результат. Если потенциал повышен, много энергии тратится, а света больше не становится, и напротив, если потенциал понизить, производство света всё равно не так экономично. Точные характеристики, при которых получается наилучший результат, видимо, зависят от разнородных причин, и их должны еще исследовать экспериментаторы, но совершенно точно их следует придерживаться для получения наилучших результатов.

Переходя теперь к наиболее интересным из этих явлений, накаливанию, или свечению, газов при пониженном или атмосферном давлении, должен сказать, что нам надо искать ключ к разгадке этих явлений в тех же первоначальных причинах, то есть, в ударах, или столкновениях, атомов. Когда молекулы или атомы, ударяясь о твердое тело, возбуждают его свечение, или накаливание, при столкновениях друг с другом они порождают те же явления. Но это недостаточное объяснение и оно содержит только механизм действия. Свет порождается колебаниями, которые происходят с почти непостижимой скоростью. Если при помощи энергии, содержащейся в форме известных излучений в замкнутом пространстве, мы станем вычислять силу, необходимую для возбуждения таких быстрых колебаний, мы обнаружим, что хотя плотность эфира несравнимо мала, и меньше плотности всех известных нам веществ, например водорода, всё же сила превосходит наше понимание. Что же это за сила, что в механическом эквиваленте превосходит значение нескольких тысяч тонн на квадратный дюйм? Это электростатическая сила в свете современных воззрений. Невозможно понять, как тело измеримых размеров можно зарядить до такого потенциала, что этой силы будет достаточно для производства таких вибраций. Задолго до того, как телу будет передан такой заряд, его просто разорвет на атомы. Солнце излучает свет и тепло, то же самое делает обычное пламя или нить накаливания, но ни в том, ни в другом нельзя объяснить действие этой силы, если связать ее с телом, как с целым. Мы можем объяснить ее только в одном случае, если свяжем ее с атомом. Атом настолько мал, что если бы он заряжался после контакта с заряженным телом, и можно было предположить, что заряд следует тем же законам, что и в случае с заряженным телом, измеримых размеров, то он должен бы был сохранять количество электричества, которое бы полностью объясняло наличие этих сил и скорость вибраций. Но атом в таком состоянии ведет себя иначе – он всегда берет тот же самый «заряд».

Скорее всего резонансные колебания играют особо важную роль в проявлениях энергии в природе. Везде в пространстве вся материя колеблется, и в ней представлены все скорости колебания – от самых низких музыкальных нот, до самого высокого тона химических излучений, следовательно, и атом, или скопление атомов, независимо от периода, должны найти колебания, с которыми они в резонансе. Когда мы думаем об огромной скорости световых колебаний, мы понимаем, что невозможно воспроизвести такие колебания напрямую, используя аппаратуру измеримых размеров, и мы вынуждены использовать единственное оставшееся у нас средство получить световые волны экономно и при помощи электричества, то есть воздействовать на молекулы или атомы газа, заставить их соударяться и вибрировать. Тогда мы должны задать себе вопрос: Как можем мы воздействовать на молекулы и атомы?

Ясно, что на них можно воздействовать при помощи электростатической силы, как следует из всех этих опытов. Меняя электростатическую силу, мы можем возбудить атомы, заставить их соударяться, что сопровождается выделением тепла и света. Вне всякого сомнения, никто еще не продемонстрировал, как можно на них воздействовать иначе. Если через закрытую вакуумную трубку пропустить световой разряд, то последуют ли атомы в своей организации какой-либо другой силе, кроме электростатической, которая действует напрямую, от атома к атому? Совсем недавно я исследовал взаимодействие двух контуров с крайней степенью вибрации. Когда батарея из нескольких банок (ccc₁c₁, рисунок 32) разряжается через первичную обмотку Р низкого сопротивления (соединения такие, как показаны на рисунках 19а, 196, 19в, а частота колебаний составляет несколько миллионов, в точках на первичной обмотке, отстоящих друг от друга всего на несколько дюймов, возникает огромная разность потенциалов. Эта разность может составлять 10 000 вольт на дюйм, если не более, принимая максимальное значение эдс. На вторичную обмотку S₁следовательно, действует электростатическая индукция, которая в крайних случаях гораздо важнее, чем электродинамическая. Для таких резких импульсов первичная обмотка, как и вторичная, плохие проводники, следовательно, огромная разность потенциалов может порождаться электростатической индукцией между соседними точками вторичной обмотки. Затем между проводами могут проскакивать искры и в темноте станут видимы потоки, если не допустить через промежуток dd разряда. Теперь, если мы заменим вторичную обмотку S герметичной вакуумной трубкой, то разности потенциалов в трубке, созданной электростатической индукцией, сполна хватит, чтобы возбудить некоторые ее участки; но так как точки определенной разности потенциалов в первичной обмотке не фиксированы, а постоянно меняют положение, в трубке появляется светящаяся полоса, которая очевидно не касается стекла, хотя и должна была бы, если бы точки минимума и максимума потенциала имели фиксированное положение на первичной обмотке. Я не исключаю возможности того, что эта трубка возбуждается исключительно благодаря электродинамической индукции, поскольку этого взгляда придерживаются очень опытные физики; но, по моему мнению, еще нет положительных доказательств того, что атомы газа в закрытой трубке могли расположиться в такие цепочки под действием электродвижущего импульса, порожденного электродинамической индукцией в трубке. Мне еще не удавалось пока получить полосы в трубке, какой бы длинной она ни была, и какой бы вакуум в ней ни был создан, то есть полосы под прямым углом к предполагаемому направлению разряда или оси трубки; но отчетливо наблюдал в большой колбе, где широкая светящаяся полоса появлялась после разряда батареи через провод, опутывающий лампу, слабый световой круг между двумя полосами, одна из которых была интенсивнее другой. Более того, мой опыт говорит мне, что такой газовый разряд в закрытой трубке не может вибрировать, то есть вибрировать как единое целое. Я убежден, что ни один разряд, проходящий в газе, не может вибрировать. Атомы газа ведут себя очень любопытно по отношению к внезапным электрическим импульсам. Видимо, газ не обладает ощутимой инерцией по отношению к таким импульсам, ибо на самом деле, чем выше частота импульсов, тем свободнее заряд проходит сквозь газ. Если газ не обладает инерцией, то он не может вибрировать, так как некоторая инерция необходима для свободных колебаний. Из этого я делаю вывод о том, что если между двумя тучами случится разряд молнии, то не возникнет никакой осцилляции, учитывая емкость облаков. Но если разряд молнии ударит в землю, вибрация возникает всегда – в земле, а не в облаке. При разряде сквозь газ каждый атом газа колеблется с собственной скоростью, но нет колебания проводящей газообразной среды как целого. Это очень важное соображение при решении великой проблемы экономичного производства света, ибо оно учит нас тому, что этого результата можно добиться, если использовать импульсы высокой частоты и обязательно высокого потенциала. Факт, что кислород дает более интенсивное свечение в трубке. Не потому ли, что атомы кислорода обладают некоторой инерцией, и колебания не затухают мгновенно? Но тогда азот должен вести себя так же, а хлор и испарения некоторых веществ должны быть еще лучше, чем кислород, если только в игру не вступают магнитные свойства последнего. А может, процесс в трубке имеет электролитическую природу? В пользу этого свидетельствуют многие наблюдения, а самое важное то, что электрод всегда испускает частицы вещества, и вакуум в трубке нельзя поддерживать постоянно. Если такой процесс имеет место на самом деле, тогда опять мы должны прибегнуть к высоким частотам, ибо с их помощью электролитическое воздействие можно свести к минимуму, а то и вовсе от него избавиться. Нельзя отрицать тот факт, что при использовании высоких частот, если только импульсы гармоничны, как те, что получаются от генератора переменного тока, износ меньше и вакуум более долговечен. При работе пробойной катушки потенциал резко меняется и вакуум быстрее нарушается, так как электроды быстрее изнашиваются. Было замечено, что в некоторых больших трубках, которые содержали тяжелые углеродные бруски ВВ_Гсоединенные с проводами ww (как показано на рисунке 33), применявшиеся во время опытов с пробойными катушками вместо обычного искрового промежутка, частицы углерода под действием мощного магнитного поля, в которое была помещена трубка, располагались в виде прямых тонких линий в центре трубки, как показано на рисунке. Появление этих линий относили к отклонению или искривлению разряда под воздействием магнитного поля, но почему их скопление возникло именно там, где поле было наиболее сильным, было непонятно. Интересно заметить, что наличие сильного магнитного поля увеличивает износ электродов, возможно, потому, что оно производит быстрые прерывания, когда между электродами возникает более высокая эдс.

Многое еще можно сказать о световых эффектах, которые дают газы при низком или обычном давлении. После просмотра всех опытов мы не можем сказать, что природа этих прекрасных явлений достаточно изучена. Но исследования в этом направлении ведутся с особенным рвением. Каждая отрасль науки по-своему захватывает, но исследования в области электричества, видимо, обладают особой притягательной силой, ибо каждый опыт, каждое наблюдение в этой области находят в нас неповторимый отклик. И всё же мне кажется, что из всех чудес, которые мы наблюдаем, вакуумная трубка, возбужденная электрическим импульсом от удаленного источника, вспыхивающая в темноте и освещающая помещение, самое прекрасное явление, которое доступно нашему взору. Еще более интересное для меня – понизить частоту базовых разрядов в искровом промежутке, и, размахивая трубкой, получать разные формы линий. Так, для развлечения, я беру прямую длинную трубку, или квадратную, или квадрат, соединенный с длинной прямой, и поворачивая их быстро, имитирую вращение колеса и спиц, обмотку Грамма, барабан, обмотку мотора переменного тока и т. д. (рисунок 34). Если смотреть издали, эффект слабый, и красота его теряется, но вблизи, и если трубка в руке, – вряд ли кто-то устоит перед этим завораживающим зрелищем.

Представляя сегодня эти незначительные достижения, я не пытался расположить их так, как это следует делать в процессе чисто научного поиска, когда каждый итог есть логическое следствие предыдущего, и когда его может предугадать внимательный читатель или слушатель. Я предпочел направить свои усилия на выдвижение новинок и идей, которые могли бы предложить нечто остальным, и это может служить извинением отсутствию гармонии в моем выступлении. Объяснения явлений давались добросовестно, в духе студента, готового понять, что допустимы требования и более полных объяснений. Не будет большого вреда, если студент воспримет неверные взгляды, но когда ошибаются великие умы, мир дорого платит за их ошибки.

5. Высокочастотные генераторы для электротерапевтических и иных целей[10]10
  Лекция прочитана на Восьмом ежегодном собрании Американской электротерапевтической ассоциации в Буффало 13–15 сентября 1898 года


[Закрыть]

Некоторые теоретические возможности токов очень высокой частоты, а также наблюдения, которые я сделал мимоходом, когда экспериментировал с переменным током, равно как и благотворное влияние трудов Герца и смелых взглядов Оливера Лоджа, подвигли меня в 1889 году начать систематическое исследование высокочастотных явлений, и результаты, которых я вскоре достиг, оправдали мои усилия по оборудованию лаборатории некоторыми особо эффективными устройствами и оказались весьма продуктивными: разработаны генераторы переменного тока особой конструкции, усовершенствованы преобразователи обычного тока в ток высокой частоты, и оба эти достижения были в свое время описаны и теперь, я полагаю, всем известны.

Одной из особенностей токов высокой частоты, замеченной на ранних стадиях экспериментов, довольно необычной и представляющей интерес для врачей, является то, что они очевидно безвредны, и это позволяет пропускать через тело человека довольно значительное количество электрической энергии, не причиняя ему боли или большого неудобства. Эта особенность, к которой, совместно с другими неожиданными свойствами этих токов, я имел честь привлечь внимание научной общественности сначала в статье, помещенной в техническом журнале в феврале 1891 года, а затем в последующих выступлениях в научных обществах, очевидно доказала, что эти токи будут очень полезны, для целей электротерапии в особенности.

Что касается воздействия электричества было разумным предположить, что влияние на физиологию, каким бы оно ни было сложным, можно разделить на три аспекта. Во-первых, статический, то есть, тот, что в основном зависит от величины электрического потенциала; во-вторых, динамический, который в целом зависит от качества движения электричества или силы тока, проходящего сквозь тело; и, в-третьих, эффекты, имеющие ярко выраженную волновую или колебательную природу, то есть импульсы, в которых электрическая энергия попеременно, с большей или меньшей частотой, меняет форму со статической на динамическую.

Обычно на практике эти аспекты сосуществуют, но при правильном выборе аппаратуры и соблюдении условий опыта экспериментатор может заставить один из них доминировать. Так, он может пропускать сквозь тело, или часть его, токи сравнительно большой величины при малом электрическом напряжении, либо он может подвергнуть тело большому электрическому напряжению, в то время, как ток будет крайне мал, или может, по желанию, подвергнуть пациента воздействию электрических волн, передаваемых на значительное расстояние.

В то время как на усмотрение врача оставался вопрос об исследовании специфического воздействия тока на организм и определения надлежащих методов лечения, различные варианты воздействия тока на пациента были очевидны для электрика. Поскольку невозможно переусердствовать в точности описания этого предмета, я полагаю полезным привести наглядные примеры некоторых способов построения цепей, которые, впрочем, очевидны для большинства.

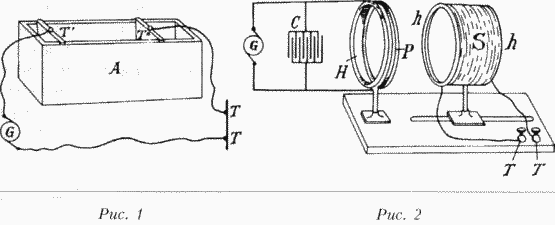

Первый и самый простой метод применения тока – соединить тело пациента с выводами генератора, будь то динамо-машина или индукционная катушка. Рисунок 1 иллюстрирует данный случай. Генератор G может быть таким, что способен производить от пяти до десяти тысяч полных колебаний в секунду, эта цифра практически достижима. Электродвижущая сила, измеряемая при помощи прибора тепловой системы, может составлять от пятидесяти до ста вольт. Для того чтобы сквозь ткани проходил сильный ток, выводы ТТ, контактирующие с телом пациента, должны быть, конечно, большой площади и покрыты материей, пропитанной раствором электролита, безопасного для кожи, либо контакт осуществляется погружением. Регулирование силы тока производится через ванночку А, снабженную двумя металлическими выводами ТТ, имеющими значительную площадь, один из которых должен быть подвижным. Ванночка наполняется водой, а к ней добавляется раствор электролита до тех пор, пока не будет достигнут нужный уровень проводимости.

При необходимости использования тока небольшой силы и высокого напряжения, можно прибегнуть к помощи вторичной обмотки, как показано на рисунке 2. С самого начала я нашел удобным отойти от обычного метода намотки, когда имеется большое количество малых витков. По многим причинам врач сочтет более удобным взять большой обод Н, диаметром не менее, скажем, трех футов, желательно и более, и намотать на него несколько витков толстого кабеля Р. Вторичную обмотку S легко изготовить, взяв два деревянных обода hh и соединив их плотным картоном. Одного слоя обычного обмоточного провода, не слишком тонкого, будет вполне достаточно, а количество витков, необходимое именно для такого типа катушки, легко установить после некоторых опытных включений. Две пластины большой площади, образующие регулируемый конденсатор, можно использовать для синхронизации первичного и вторичного контуров, но в целом необходимости в этом нет. Таким образом, получаем недорогую катушку, которая противостоит пробою. Дополнительные ее преимущества, однако, обнаруживаются при идеальной регулировке, каковая достигается простым изменением расстояния между первичной и вторичной обмотками, для чего возможность такого изменения надо сразу предусмотреть и, кроме того, в случае появления гармоник, которые более ярко выражены в катушках с таким толстым проводом, находящихся на некотором расстоянии от первичной обмотки.

Вышеописанные конструкции можно также использовать при работе с переменными или пульсирующими токами низкой частоты, но некоторые особенности токов высокой частоты позволяют применять последние таким способом, который абсолютно не подходит для первых.

Одной из наиболее важных особенностей токов высокой частоты, или, выражаясь обще, быстро меняющихся токов, является то, что они с трудом проходят по толстым проводникам с большой самоиндукцией. Препятствие, которое представляет собой самоиндукция для прохождения этих токов, настолько велико, что оказалось практически возможным, как обнаружено во время ранних опытов и о чем уже говорилось, поддерживать разность потенциалов в несколько "тысяч вольт между точками – на расстоянии не более нескольких дюймов друг от друга – на толстом медном бруске, имеющем ничтожно малое сопротивление. Такое наблюдение, естественно, привело к созданию конструкции, показанной на рисунке 3. Источником высокочастотных импульсов в данном случае служит уже известный нам трансформатор, питающийся от генератора G, подающего обычный постоянный или переменный ток. Трансформатор включает в себя первичную обмотку Р, вторичную обмотку S, два конденсатора СС, соединенных последовательно, петлю или виток очень толстого провода L и прерыватель Ь. С петли L ток отводится двумя контактами сс', один из которых или оба могут перемещаться вдоль провода L. Путем изменения расстояния между этими клеммами, можно получить на выводах или рукоятках ТТ разность потенциалов от нескольких вольт до многих тысяч. Такой метод работы с током полностью безопасен и крайне удобен, но он требует стабильной работы прерывателя Ъ, задействованного при заряде и разряде конденсатора.

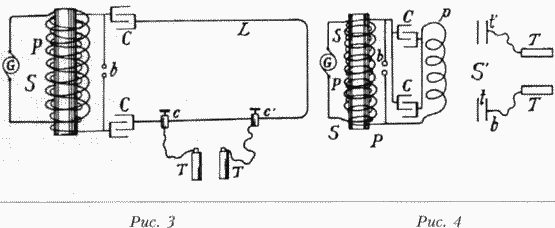

Еще одно не менее замечательное свойство высокочастотных импульсов было обнаружено в устройстве, при помощи которого они передаются через конденсаторы, причем для прохождения большого объема тока требуется умеренная эдс и очень небольшая емкость. Такое наблюдение дало возможность прибегнуть к схеме, показанной на рисунке 4. Здесь схема соединения примерно та же, что и на рисунке 3, за исключением того, что конденсаторы СС соединены параллельно. Это понижает частоту тока, но позволяет работать со значительно меньшим напряжением на выводах вторичной обмотки S. Поскольку последняя – это наивысшая расходная статья в подобных устройствах и стоимость ее резко возрастает с каждым витком, экспериментатор увидит, что гораздо дешевле пожертвовать частотой, которой, однако, вполне достаточно для проведения большинства опытов. Однако для получения той же частоты ему лишь нужно пропорционально уменьшить количество витков либо увеличить длину первичной обмотки р, но поступая так, он потеряет в экономичности преобразования, да и прерыватель Ъ потребует к себе больше внимания. Вторичная обмотка S' высокой частоты соединена своими выводами с металлическими пластинами tt большой площади, и используемый ток снимается с подобных пластин ft', расположенных поблизости. Напряжение и количество тока, снимаемого с выводов ТТ, можно легко регулировать, причем постоянно, просто меняя расстояние между двумя парами пластин tt и ft' соответственно.

Такая схема также дает возможность повышать или понижать потенциал одного из выводов Т, независимо от изменений, достигнутых на другом выводе, таким образом можно добиться более сильного воздействия на ту или иную часть тела пациента.

Врач по тем или иным причинам может счесть удобным изменить схемы, показанные на рисунках 2, 3 или 4, заземлив один из высокочастотных выводов источника. Эффект будет во многом схожим, но в каждом конкретном случае будут иметь место особенности. При заземлении имеет значение, какой из выводов вторичной обмотки замкнут на землю, так как при высокочастотных разрядах обычно превалируют импульсы какого-либо одного направления.

Среди замечательных свойств таких токов есть одно, которое в особенности полезно. Это – способность передавать большое количество электрической энергии телам, которые полностью изолированы в пространстве. Практичность этого способа передачи энергии, который уже успешно применяется и обещает приобрести особую важность в будущем, уже помогла отбросить устаревшее представление о том, что для передачи значительного количества электрической энергии требуется обратная цепь. При помощи новейшей аппаратуры мы имеем возможность по проводу, изолированному с одного конца, пропускать достаточной силы ток для того, чтобы оплавить его, либо по этому проводу передавать изолированному телу любое количество энергии. Этот способ применения высокочастотных токов для медицинских целей, кажется мне, предоставляет самые широкие возможности врачам. Эффекты, получаемые таким образом, обладают свойствами, полностью отличными от тех, когда токи применялись одним из указанных выше способов.

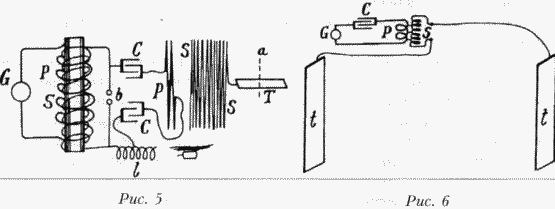

Схема подключения, используемая обычно, показана на рисунке 5, который, если учесть предыдущие рисунки, не требует объяснения. Конденсаторы СС соединены последовательно, заряжать и предпочтительно от повышающего трансформатора, но с большим или меньшим успехом можно также использовать высокочастотный генератор переменного тока, электростатическую машину или генератор постоянного тока. Первичная обмотка р, через которую проходят высокочастотные разряды конденсаторов, состоит из нескольких витков кабеля очень маленького сопротивления, а вторичная обмотка 5, желательно, чтобы она находилась на некотором расстоянии от первичной для того, чтобы обеспечить свободные колебания, одним концом – то есть тем, что ближе к первичной обмотке, – замкнута на землю, в то время как второй конец ее соединен с изолированным выводом Т, соединенным, в свою очередь, с телом пациента. В данном случае важно добиться синхронности колебаний в первичном и вторичном контурах р и s соответственно. Как правило, этого легче всего достичь путем изменения самоиндукции схемы, включив в нее первичную петлю или обмотку р, для чего предназначена регулируемая обмотка /; но в тех случаях, когда эдс генератора исключительно высока, например при использовании электростатической машины, конденсатор, состоящий всего лишь из двух пластин, имеет достаточную емкость, и проще достичь поставленной цели, меняя расстояние между пластинами.

Когда первичные и вторичные колебания максимально синхронны, точки наивысшего потенциала будут находиться на выводе Т, и потребление энергии будет по большей части происходить там. Присоединение тела пациента к выводу в большинстве случаев значительно влияет на период колебаний во вторичном контуре, делая его длиннее, и поэтому в каждом случае требуется перенастройка первичной цепи для того, чтобы приспособиться к емкости тела, соединенного с выводом Т. Следует всегда поддерживать синхронность, а интенсивность воздействия достигается перемещением вторичной обмотки ближе или дальше по отношению к первичной, по желанию. Я не знаю ни одной методики, которая позволяла бы подвергать человеческое тело такому крайнему электрическому напряжению, которое практически достигается указанным способом, и ни одной методики, которая позволяла бы передавать телу и получать от него без серьезного ущерба такие количества энергии, которые хотя бы приближались к тем, которые практически возможно использовать, как описано выше. Это происходит от того, что воздействие в основном поверхностное, причем по большей части оно касается передачи тока или, скажем более корректно, энергии. Если быстро и хорошо работает прерыватель, я полагаю вполне возможным передать человеческому телу и отдать в пространство энергию в несколько лошадиных сил, причем совершенно безнаказанно, в то время как даже небольшая часть этой энергии, переданная другим методом, несомненно, причинит вред.
