Описание конструкции

Танк Т-62 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри его корпус делится на три отделения: управления, боевое и силовое.

Отделение управления размещено слева в носовой части корпуса танка. В нем находится сиденье механика-водителя, перед которым на днище корпуса установлены рычаги управления планетарными механизмами поворота и педаль подачи топлива. На верхнем наклонном листе носовой части корпуса перед сиденьем расположены педали управления главным фрикционом и остановочными тормозами. В отделении управления, кроме того, находятся: курсоуказатель, щиток контрольных приборов, стеллаж аккумуляторных батарей, органы управления системой питания двигателя, баллоны со сжатым воздухом и аппаратура воздушного запуска двигателя, часть боекомплекта спаренного пулемета, ящик с ночным прибором ТВН-2, пенал ЗИП электрооборудования и другие приборы и снаряжение.

Над сиденьем в крыше корпуса имеется люк механика-водителя. К стакану штока крышки люка крепится концевой переключатель блокировки поворота башни при открытом люке. Перед люком установлены два призменных прибора наблюдения с пневможидкостной очисткой верхних стекол, сигнальные лампы выхода ствола пушки за пределы ширины танка и створчатые фонари освещения. Позади сиденья механика-водителя в днище корпуса расположен люк запасного выхода. Между стеллажом аккумуляторных батарей и правым бортом корпуса находятся два бака-стеллажа; в носовой части корпуса перед ними – передний топливный бак.

Боевое отделение занимает среднюю часть корпуса и башню. В последней установлена 115-мм гладкоствольная пушка, на которой справа укреплен спаренный пулемет. Слева от пушки размещены сиденья командира и наводчика. Перед наводчиком установлены пульт управления стабилизатором, поворотный механизм с курсоуказателем, прицелы, прибор наблюдения ТНП-165, выключатели прожектора Л-2Г и светильника. Снизу под пушкой на люльке укреплены гидроусилитель и гироблок. Слева от сиденья командира в башне находятся радиостанция с блоком питания и аппаратами ТПУ. В задней части башни имеются механизм и люк для выброса стреляных гильз, а ниже люка смонтирован нагнетатель системы герметизации. Кроме того, в боевом отделении размещены выстрелы к пушке, коробки с пулеметными лентами, ряд приборов и механизмов, ЗИП, личное оружие и снаряжение членов экипажа.

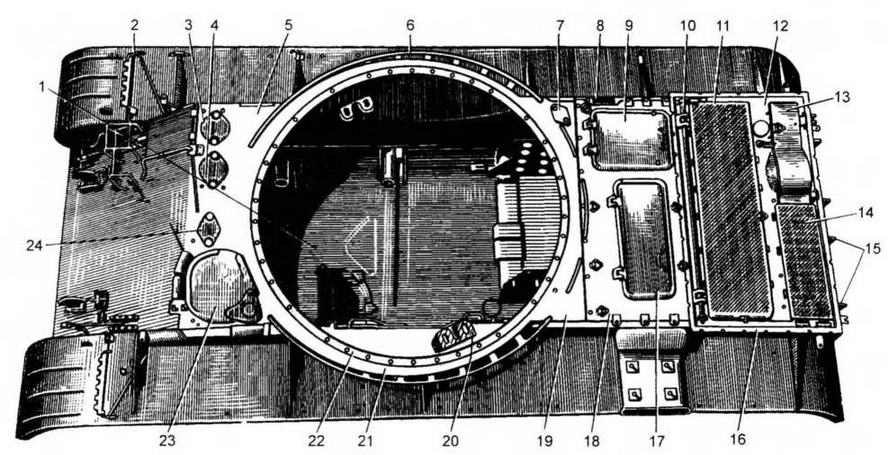

Корпус (вид сверху):

1– боевое отделение корпуса; 2 – торсион грязевого щитка; 3,4 – крышки заливных горловин передних топливных баков; 5 – передний лист крыши; 6 – броневая планка; 7 – крышка заливной горловины среднего бака; 8 – окно воздухопритока гитары; 9 – крышка люка над воздухоочистителем; 10 – торсион крыши над радиатором; 11 – сетка над входными жалюзи; 12 – крыша над радиаторами; 13 – откидная крышка над вентилятором; 14 – сетка над выходными жалюзи; 15 – кронштейны крепления дополнительных топливных бочек; 16 – планка для крепления чехла ОПВТ; 17 – крышка люка над двигателем; 18 – съемная крыша над двигателем; 19 – задний лист крыши; 20 – кронштейн с отверстием для входа стержня стопора башни; 21 – подбашенная планка; 22 – кольцевая выточка для установки и крепления погона башни; 23 – крышка люка механика-водителя; 24 – крышка лючка для ввода электропроводов привода бульдозера

В крыше башни предусмотрены два посадочных люка, закрываемые крышками. Снизу в боевом отделении есть вращающийся пол с ВКУ. Под полом проходят торсионные валы, а по левому борту корпуса – тяги приводов управления и трубопроводы.

Силовое отделение расположено в кормовой части корпуса танка и отделено от боевого герметичной перегородкой. В силовом отделении размещены: двигатель, гитара, насосный агрегат системы дымопуска, воздухоочиститель, главный фрикцион, коробка передач с компрессором, планетарные механизмы поворота, вентилятор системы охлаждения, масляный бак, баллоны противопожарного оборудования. На картере гитары установлен электростартер. Над коробкой передач и механизмами поворота размещены водяной и масляный радиаторы. На броневой крыше над водяным радиатором расположены входные, а на балке кормы выходные жалюзи.

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой и кормовой частей, бортов, днища, крыши и перегородок.

Носовую часть составляют верхний и нижний наклонные листы, сваренные между собой, а также с днищем, бортами и передним листом крыши. К верхнему наклонному листу приварены два буксирных крюка с пружинными защелками, стойки для крепления доски, предохраняющей приборы наблюдения механика– водителя и фары от забрызгивания грязью и снегом при движении танка, кронштейн крепления фар, планки для крепления противоминного трала и трубопроводы прокладки электропроводов привода трала (детали крепления трала установлены не на всех танках). На верхнем наклонном листе слева, в месте соединения его с передним листом крыши, сделан вырез, в который вварено основание приборов наблюдения механика– водителя, закрываемых броневыми крышками. К нижнему наклонному листу приварены планки крепления трала и бульдозера.

Днище корпуса:

1 – верхний кормовой лист; 2 – нижний кормовой лист; 3 – крышка лючка для доступа к пружинам тормозных лент; 4 – пробка отверстия для слива смазки из бортовой передачи; 5 – пробка отверстия для смазки оси балансира; 6 – крышка лючка для доступа к тягам привода главного фрикциона; 7 – пробка отверстия для слива масла из гитары; 8—пробка отверстия для слива топлива из среднего бака; 9,11 – пробки отверстий для слива топлива из баков-стеллажей; 10 – пробка отверстия для слива топлива из переднего бака; 12 – пробка отверстия для удаления воды, масла и топлива из отделения управления; 13 – крышка люка запасного выхода; 14 – крышка лючка для выпуска продуктов сгорания из системы подогрева; 15 – пробка отверстия для слива охлаждающей жидкости; 16—крышка люка под двигателем; 17 – пробка отверстия для слива масла из коробки передач; 18 – крышка люка для слива масла из масляного бака; 19 – лист ниши вентилятора

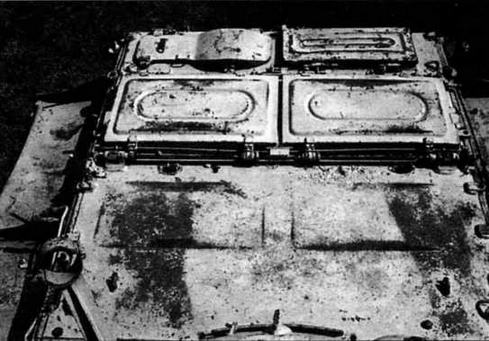

Крыша МТО танка выпуска 1967 года. В походном положении уплотнительные крышки входных жалюзи закрывались защитной крышкой.

На фото  – уплотнительные крышки в рабочем положении для подводного хода

Борта корпуса образуются вертикальными броневыми листами. В передней части корпуса снаружи к бортам, листам носовой части и днищу приварены кронштейны кривошипов направляющих колес. Внизу к каждому борту приварено по пять упоров балансиров опорных катков, а сзади – отбойные кулаки для забивания пальцев гусениц во время движения танка. К верхней части бортов приварены подбашенные броневые планки, а над гусеницами – полки, защищающие корпус и башню от забрызгивания грязью во время движения. Над направляющими и ведущими колесами расположены грязевые щитки. В опущенном положении передние откидные грязевые щитки удерживаются торсионами, а в поднятом крепятся защелками к надгусеничным полкам.

Для предотвращения поломок задних грязевых щитков их нижняя часть сделана из резины и удерживается от провисания проволочным торсионом,расположенным на внутренней стороне щитка. (На танках, выпущенных до 1 января 1964 года, нижняя часть задних грязевых щитков была металлической и крепилась к верхней части щитка с помощью петель и торсиона.) Для предотвращения поломок при преодолении препятствий нижняя часть этих грязевых щитков поднимается и крепится к верхнему кормовому листу корпуса гайками-барашками.

В верхней задней части левого борта имеется вырез, в который ввариваются выхлопной патрубок и его броневая защита. К концу патрубка приварен фланец, к нему крепится панель с выпускными клапанами при установке оборудования для подводного вождения танка.

Кормовая часть корпуса состоит из двух броневых листов: верхнего и нижнего. К ним и к бортам приварены картеры бортовых передач. В верхней части верхнего кормового листа приварено четыре кронштейна для крепления дополнительных топливных бочек. В месте стыка кормовых листов приварены два буксирных крюка с защелками.

Днище корпуса в поперечном сечении имеет корытообразную форму и состоит из четырех сваренных между собой броневых листов. Вдоль бортов корпуса в днище вварено по пять кронштейнов балансиров и по два кронштейна для крепления амортизаторов. В днище предусмотрены люки и лючки для доступа к агрегатам, а также для слива топлива и других жидкостей.

Крыша корпуса состоит из переднего и заднего листов, съемной крыши над двигателем, откидной крыши с входными жалюзи над радиаторами, откидной крышки над вентилятором и выходных жалюзи, закрытых сеткой.

В переднем и заднем листах крыши и в подбашенных планках сделана кольцевая выточка и просверлены отверстия для установки и крепления погона башни. Для защиты его от прямого пулевого попадания к корпусу приварены броневые планки.

В крыше над двигателем выполнены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками. В танках выпуска после 1967 года эти люки отсутствуют.

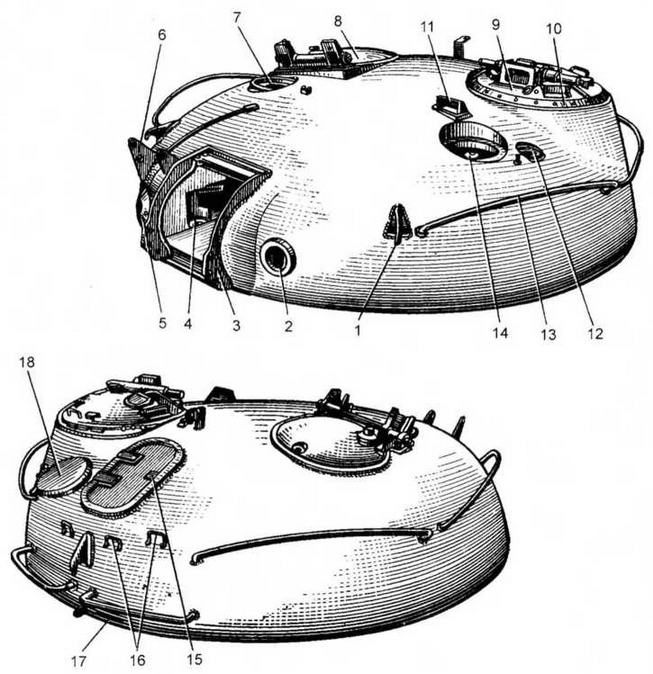

Башня:

1 – крюк; 2 – амбразура прицела; 3 – защитная планка; 4 – расточка для цапфы люльки пушки; 5 – амбразура пулемета; 6 – кронштейн для крепления ИК-прожектора; 7 – отверстие для установки прибора наблюдения заряжающего; 8 – крышка люка заряжающего; 9 – люк командира танка; 10—броневое кольцо; 11 – прибор наблюдения наводчика; 12 – отверстие для антенного ввода; 13 – поручень; 14 – отверстие для установки прицела ТПН-1; 15 – крышка люка выброса гильз; 16 – скобы крепления брезента; 17 – отверстие для выброса отсепарированной пыли; 18 – броневой грибок

Командирская башенка. На переднем плане – ИК-прожектор ОУ-ЗГК; под ним – прибор наблюдения командира ТКН-3

БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. В амбразуре имеются расточки, в которые своими обоймами, надетыми на цапфы люльки, устанавливается пушка. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева —для прицела. К башне приварены кронштейн для крепления прожектора и три крюка для захвата башни тросами при монтаже и демонтаже.

В верхней правой части башни размещен люк заряжающего, закрываемый откидывающейся вперед крышкой, и здесь же предусмотрено отверстие для установки прибора наблюдения МК-4. С 1972 года люк заряжающего оборудовался шариковой опорой с турелью для зенитного пулемета.

В верхней левой части башни находится люк командира танка, в котором имеются шахты для размещения прибора наблюдения ТКН-3 (до августа 1964 года – ТКН-2) и четырех призменных приборов. Для защиты погона командирского люка от прямых попаданий пуль к башне вокруг него крепится винтами броневое кольцо. Впереди командирского люка в башне предусмотрен вырез для установки прибора наблюдения ТНП-165 наводчика, отверстия для установки прицела ТПН-1 и антенного ввода.

В кормовой части башни имеется люк для выброса стреляных гильз, закрываемый крышкой. Для доступа свежего воздуха в боевое отделение при работе нагнетателя-сепаратора в кормовой части башни сделан вырез, прикрытый снаружи броневым грибком, а в нижней кормовой части башни – отверстие для выброса наружу отсепарированной пыли.

Башня устанавливается на шариковой опоре, представляющей собой радиально-упорный шарикоподшипник, кольцами которого являются погоны башни. Вращение башни осуществляется с помощью механизма поворота – планетарного редуктора с электромеханическим приводом. Для предохранения от поломок механизм снабжен сдающим звеном (фрикционной муфтой).

Установка пушки У5-ТС:

1 – ствол пушки; 2 – компенсирующее кольцо; 3 – ресивер эжекционного устройства; 4 – подвижная бронировка пушки; 5 – крыша башни; 6 – люлька пушки; 7 – ночной прицел ТПН-1; 8 – рычаг повторного взвода; 9 – боковой уровень; 10 —рамка механизма выброса; 11 – ограждение пушки; 12 —рычаг механического спуска ударника; 13 – рукоятка выбрасывателей; 14 – подъемный механизм; 15 – приспособление для снятия заклинивания пушки; 16 – обойма цапфы; 17 – внутренний чехол пушки; 18 – наружный чехол пушки; 19 – прицел ТШ 2Б-41; 20—ИК-прожектор Л-2Г

ВООРУЖЕНИЕ. В башне танка установлена 115-мм гладкоствольная пушка У-5ТС (2А20) и спаренный с ней 7,62-мм пулемет ПКТ (до августа 1964 года – СГМБ), стабилизированные в двух плоскостях наведения.

Ствол пушки состоит из трубы, скрепленной в каморной части кожухом, казенника с обоймой и механизма продувания канала. Затвор полуавтоматический горизонтальный клиновой. Полуавтоматика механическая, пружинного типа. В противооткатные устройства входят гидравлический тормоз отката и гидропневматический накатник. Цилиндры тормоза отката и накатника закреплены в обойме казенника и при выстреле откатываются вместе со стволом.

Дальность стрельбы из пушки с помощью телескопического прицела составляет: для подкалиберного снаряда – 4000 м; для кумулятивного и осколочно-фугасного– 3000 м. С помощью бокового уровня дальность выстрела кумулятивным и осколочно-фугасным снарядами при угле возвышения пушки +16° достигает 5800 м, а осколочно-фугасным снарядом увеличенной дальности ЗОФ18 – 9500 м. При применении ночного прицела дальность стрельбы всеми типами снарядов – 800 м.

Дальность прямого выстрела при высоте цели 2 м составляет: подкалиберным снарядом – 1870 м; кумулятивным– 990 м; осколочно-фугасным – 970 м.

Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения +16°, склонения– 6°. Непоражаемое пространство перед танком: для пушки – 20 м, для пулемета —19 м. Прицельная скорострельность при стрельбе с места – 4 выстр./мин. Спусковой механизм пушки состоит из электрического и механического (ручного) спусков. Рычаг электроспуска смонтирован на рукоятке маховика подъемного механизма.

Стрельба из пушки и спаренного пулемета осуществляется с помощью телескопического шарнирного монокулярного прицела со сменным увеличением ТШ2Б-41 (на танках поздних выпусков – ТШС-41У) и электронно-оптического монокулярного перископического ночного прицела ТПН-1-41-11. В качестве источника инфракрасного света для последнего используется прожектор Л-2Г с ИК-фильтром. Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.

На боевых машинах, выпускавшихся с 1972 года, на турели люка заряжающего устанавливался 12,7-мм зенитный пулемет ДШКМ обр. 1938/46 г.

Рабочее место наводчика. Обращает на себя внимание расположение прицелов. Справа – телескопический прицел ТШ2Б-41, слева – перископический ночной прицел ТПН-1

Размещение боекомплекта в танке:

1 – укладка на 16 выстрелов в двух баках-стеллажах; 2 – хомутиковая укладка на один выстрел; 3 – укладка автомата АК; 4 – стеллажи с сумками для ручных гранат Ф-1; 5 – магазин-коробка в установке пулемета; 6 – магазин-коробка для пулемета на правом борту корпуса танка; 7 – сумки с патронами для сигнального пистолета; 8 – две сумки под магазины с патронами для автомата АК; 9 – хомутиковая укладка на два выстрела; 10 – стеллажная укладка на 20 выстрелов; 11 – кобура сигнального пистолета; 12 – магазин-коробки к пулемету на левом борту корпуса танка; 13 – магазин-коробки к пулемету на перегородке стеллажной укладки; 14 – хомутиковая укладка на один выстрел; 15 – магазин-коробка к пулемету на кронштейне баллонов воздухопуска; 16 – магазин-коробки к пулемету на щитке аккумуляторов; 17 – магазин-коробка к пулемету у перегородки аккумуляторов

На танках ранних выпусков установлен электрогидравлический стабилизатор «Метеор», на последующих – «Метеор М» и «Метеор М1»; их характеристики практически одинаковы. «Метеор» имеет электронику на лампах, а «Метеор М» и «Метеор М1» – на транзисторах. Стабилизатор обеспечивает угловые скорости наведения пушки в горизонтальной плоскости от 0,07 до 16 град/с и в вертикальной – от 0,07 до 4,5 град/с.

Боекомплект пушки У-5ТС состоит из 40 унитарных выстрелов с бронебойно– подкалиберными, кумулятивными и осколочно-фугасными снарядами. Выстрелы размещены в специальных укладках в корпусе и башне танка: 16 – в двух баках-стеллажах в носовой части корпуса; 20 – в стеллажной укладке у перегородки силового отделения; 2 – с помощью хомутиковых укладок крепятся по бортам корпуса танка; 2 – в хомутиковой укладке на борту башни. Все боеукладки рассчитаны на размещение выстрелов с любым типом снаряда, за исключением хомутиковой укладки на правом борту башни, которая приспособлена только под выстрелы с бронебойно-подкалиберными снарядами.

Для всех выстрелов пушки У-5ТС используются одинаковые гильзы: стальная 4Г9 массой 7,95 кг или латунная 4Г10А массой 8,45 кг. Выстрелы с подкалиберными снарядами комплектуются только латунными гильзами, как более надежными.

Стреляные гильзы автоматически удаляются из боевого отделения с помощью механизма выброса стреляных гильз на всем диапазоне вертикальных и горизонтальных углов наведения пушки.

Средний танк Т-62 выпуска 1972 года

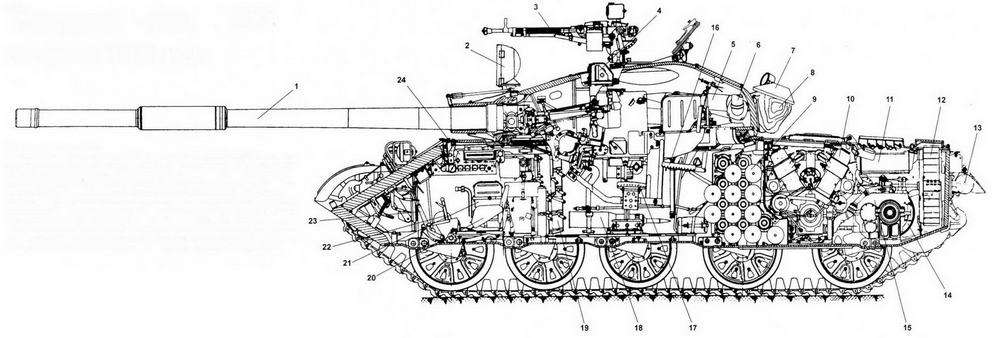

Компоновка танка Т-62:

1 – пушка: 2 – ИК-прожектор Л-2Г; 3 – зенитный пулемет ДШКМ; 4 – перископический ночной прицел ТПН-1; 5 – артвыстрел в хомутиковой укладке; 6 – нагнетатель: 7 – защитный колпак механика-водителя: 8 – укрывочный брезент; 9 – стеллажная укладка на 20 выстрелов; 10– двигатель В-55; 11—радиатор системы смазки двигателя; 12 – вентилятор; 13– бревно для самовытаскивания; 14 – планетарный механизм поворота; 15– коробка передач; 16 – сиденье командира танка; 17—сиденье наводчика; 18 – артвыстрел на правом борту; 19 – артвыстрелы в бак-стеллажной укладке; 20 – сиденье механика-водителя; 21 – магазин-коробка; 22 – рычаг переключения передач; 23 – рычаг управления планетарным механизмом поворота; 24 – щиток контрольных приборов

Отделение управления:

1 – воздушные баллоны; 2 – стеллаж для крепления магазин-коробки; 3 – спидометр; 4 – прибор КРП-1; 5 – бустер гидропневматического привода управления главным фрикционом; 6 – курсоуказатель; 7 – блок питания курсоуказателя; 8 – прибор наблюдения механика-водителя; 9 – прибор КУВ-3; 10 – ящик для сухого пайка со стеллажом для запасной призмы механика-водителя; 11 – автомат системы АС-2; 12 – щиток контрольно-измерительных приборов; 13 – счетчик моточасов; 14 – розетка внешнего запуска; 15 – кронштейн для крепления измерительного пульта ДП-ЗБ; 16– выключатель батарей; 17,19 – магазин-коробки; 18 – ящик для ТВН-2; 20 – ручной огнетушитель; 21—рычаг переключения передач; 22 – рычаг топливоподкачивающего насоса; 23 – рычаг привода управления ПМП, правый; 24 – педаль подачи топлива; 25—бачок для питьевой воды; 26 – педаль тормоза; 27—педаль главного фрикциона; 28 – сиденье механика-водителя

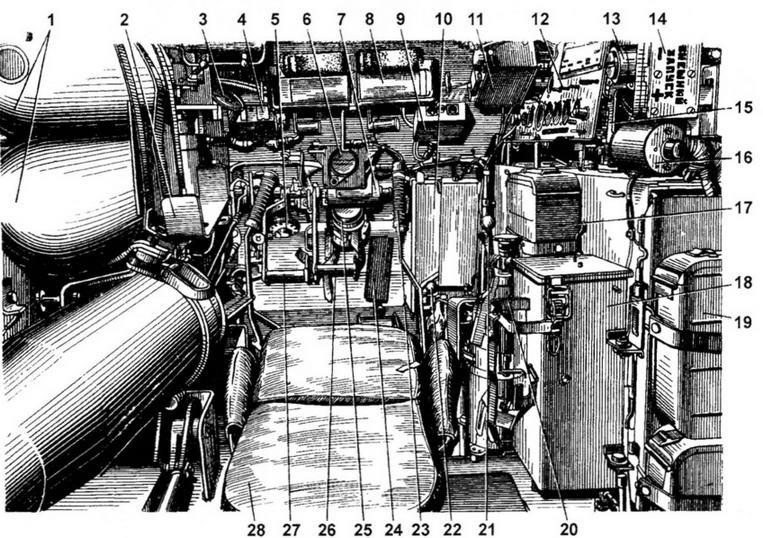

Боевое отделение:

1 – радиостанция Р-123; 2 – блок питания радиостанции; 3 – азимутальный указатель; 4,20 – вентиляторы; 5 – защитный колпак ввода антенны; 6 – ночной прицел ТПН-1; 7– прибор наблюдения ТНП-165; 8– прицел ТШ2Б-41; 9 – фильтр радиопомех; 10 – распределительный щиток; 11 – шток силового цилиндра; 12 – пушка; 13 – пополнительный бак; 14 – спаренный пулемет; 15 – бачок для воды; 16 – преобразователь напряжения; 17 – прибор наблюдения заряжающего; 18 – распределительная коробка стабилизатора; 19 – коробка управления механизмом выброса гильз; 21 – сумка с ЗИП пушки; 22 – аппарат Ns 4 ТПУ; 23 – сиденье заряжающего; 24 – боеукладка в баках-стеллажах; 25 – аптечка; 26,27 – магазин-коробки; 28—блок усилителей; 29 – сиденье наводчика; 30 – пульт управления; 31 – баллоны со сжатым воздухом; 32 – механизм поворота башни

Механизм выброса состоит из ограждения; рамки; захвата; гильзы с фиксатором взведения и сброса; механизма взвода; захвата с копиром и тягой; стопорного устройства рамки с зацепом, штоком и пружиной; привода рамки с тягой и рычагами; редуктора рамки с электродвигателем; крышки люка с приводом; копира; редуктора люка с электродвигателем; коробки управления и электромонтажного комплекта.

В исходном положении рамка опущена вниз и стопорится зацепом за неподвижное ограждение. Торсион захвата раскручен, дополнительные пружины расслаблены. Защелка под действием пружины коромысла прижата к зубу левого кронштейна захвата. Створка под действием пружины занимает вертикальное положение. Люк выброса закрыт.

При откате ствола во время выстрела вместе с казенником перемещается тяга, шарнирно связанная с копиром, который взводит зацепы захвата, закручивая пластинчатый торсион и растягивая дополнительные пружины. Копир воздействует на кулак захвата до тех пор, пока захват с зацепами не займет положение в плоскости, перпендикулярной к оси канала ствола. При накате ствола (промежуточное положение) штифт копира встречает на пути створку и увлекает ее за собой. Поворачиваясь на своей оси, створка воздействует на зацеп и отклоняет его в направлении перемещения копира, освобождая при этом рамку от стопорения за неподвижное ограждение.

Схема работы механизма выброса:

1 – казенник пушки; 2 – тяга; 3 – копир; 4 – штифт; 5 – зацеп рамки; 6 – коромысло; 7 – защелка; 8 – зацеп захвата; 9 – торсион: 10 – створка; 11 – пружина; 12 – вал; 13 – ограждение: 14 – палец электромагнита; 15 – кулак захвата; 16 – буфер; 17 – лоток

Выстрелы к 115-ММ пушке У-5ТС
Тип снаряда	Индекс снаряда	Индекс выстрела	Масса снаряда, кг	Масса выстрела, кг	Начальная скорость,м/с
Бронебойно-подкалиберный	ЗБМЗ	ЗУБМЗ	5,5	22	1615
	ЗБМ4	ЗУБМ4	5,5	22	1615
	ЗБМ6	ЗУБМ5	5,34	22	1615
	ЗБМ21	ЗУБМ9	6,26	23,5	1600
	ЗБМ23	ЗУБМ13	4,36	24
Кумулятивный	ЗБК4	ЗУБКЗ	12,97	26	900
	ЗБК4М*	ЗУБКЗ	12,97	26	900
	ЗБК15М	ЗУБК7	12,2	26,3	1060
Осколочно-фугасный увеличенной дальности	ЗОФ18	ЗУОФ6	17,86	30,8
Осколочно-фугасный	ЗОФ11	ЗУОФ1	14,86	28	905
	ЗОФ27	ЗУОФ37	17,82	30,75	800
* Кумулятивные снаряды ЗБК4 и ЗБК4М различаются только материалом кумулятивной воронки: первый имеет воронку из стали, второй – из меди. Снаряд с медной воронкой имеет несколько лучшую бронепробиваемость.

Экстрактируемая гильза, попав на приемный лоток, с силой ударяется фланцем в скосы зацепов захвата и, преодолевая сопротивление пружин, раздвигает их в стороны. При этом резиновые буфера ограничивают развод зацепов в стороны и тем самым обеспечивают надежное удержание гильзы после прохождения ее за зацепы захвата. При ударе фланцем о заднюю стенку ограждения гильза включает кнопку запуска электрической схемы. Происходит открывание люка в башне и подъем рамки

на линию выброса. Рамка поднимается до тех пор, пока кулачок не коснется плоскости копира и не включит переключатель ограничения подъема в положение рамки против люка в башне. С включением переключателя подается напряжение на электромагнит сброса, который пальцем освобождает захват с зацепами от удержания его защелкой. Силой взведенного торсиона и пружин гильза выбрасывается через люк наружу. После выброса гильзы рамка опускается в исходное положение и люк в башне закрывается, а все узлы механизма выброса занимают исходное положение.

Боекомплект пулемета ПКТ (или СГМТ) состоит из 2500 патронов (10 лент в магазин-коробках). Боекомплект пулемета ДШКМ (при наличии последнего) включает в себя 300 патронов (6 лент в магазин-коробках).

Кроме того, в танк укладываются автомат АК (АКМ) и 120 патронов к нему, 10 ручных гранат Ф-1, сигнальный пистолет и 12 патронов к нему.

Танки Т-62 выходят на Красную площадь. 7 ноября 1973 года

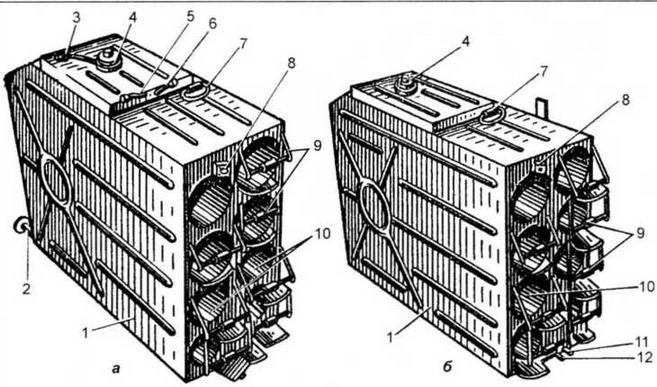

Баки-стеллажи (а – левый; б – правый):

1 – корпус бака; 2 – патрубок для соединения с передним топливным баком; 3 – патрубок для сообщения с атмосферой переднего топливного бака; 4 – пробка заправочной горловины; 5 – патрубок для соединения с клапаном выпуска воздуха; 6 – патрубок для соединения с атмосферой наружных топливных баков; 7 – ручка; 8 – защелка для крепления артвыстрела; 9 – опоры-качалки для крепления артвыстрелов; 10 – гнезда для артвыстрелов; 11 – патрубок для соединения со средним топливным баком; 12 – патрубок для соединения с топливораспределительным краном

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-62 установлен 12-цилиндровый V-образный четырехтактный быстроходный бескомпрессорный дизель жидкостного охлаждения В-55 или В-55В максимальной мощностью 580 л.с. при 2000 об/мин. Двигатель В-55В отличается от В-55 установкой генератора мощностью 6,5 кВт вместо 5 кВт. Рабочий объем двигателя 38 880 см³. Степень сжатия – 15. Масса двигателя 920 кг. Двигатель установлен в силовом отделении танка перпендикулярно к его продольной оси на раме, приваренной к днищу корпуса.

Топливо – дизельное, летом—ДЛ, зимой—ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя танка Т-62 входят четыре внутренних топливных бака общей емкостью 675 л и три наружных общей емкостью 285 л, размещенных на правой надгусеничной полке.

Все баки объединены между собой в две группы. Первую составляют правый бак-стеллаж (145 л), средний бак (127 л) и все наружные баки (по 95 л каждый); вторую – передний (носовой) бак (280 л) и левый бак-стеллаж (125 л). Все эти емкости, за исключением наружных, для предохранения от коррозии снаружи и внутри покрыты бакелитовым лаком. Наружные баки покрыты бакелитовым лаком только внутри, а снаружи окрашены защитной краской.

Система смазки – циркуляционная комбинированная. Масляный насос – шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Емкость системы 77 л. Заправочная емкость масляного бака 55 л. Емкость наружного масляного бака 35 л (к системе смазки не подключен).

Система охлаждения – жидкостная, закрытая, с принудительной циркуляцией. Заправочная емкость системы – 77 л. Радиатор трубчатоленточного типа установлен в силовом отделении горизонтально над коробкой передач. Вентилятор– центробежный, с 18-ю загнутыми назад лопатками. Установлен на оси, закрепленной на специальном кронштейне, приваренном к кормовому листу корпуса танка. Для повышения КПД вентилятор помещен в специальный кожух (улитку).

Система подогрева органически входит в систему охлаждения и служит для подготовки двигателя к запуску и поддержания его в состоянии постоянной готовности к запуску в холодное время года путем подогрева охлаждающей жидкости, масла и топлива.

Система подогрева двигателя состоит из форсуночного подогревателя с электрическим (основным) и ручным (аварийным) приводами, змеевика подогрева масла, обогреваемых маслопроводов, крана отключения подогревателя от системы охлаждения и трубопроводов.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-62 установлен воздухоочиститель ВТИ-4 с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника.

Воздушная система танка включает в себя: два баллона со сжатым воздухом, воздушный компрессор АК-150СВ, автомат давления, воздушный редуктор, кран отбора воздуха, три электропневмоклапана, манометр, влагомаслоотделитель, отстойник, воздухораспределитель двигателя с обратным клапаном для консервации и трубопроводы.

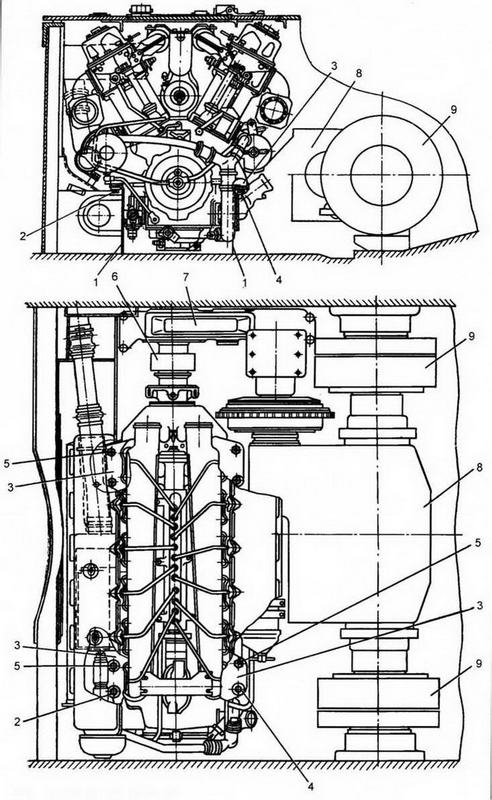

Установка двигателя в танке:

1 —рама; 2,4,5 – болты крепления двигателя; 3 – лапы двигателя; 6 – зубчатая муфта, соединяющая двигатель с гитарой; 7 – гитара; 8 – коробка передач; 9 – планетарные механизмы поворота

Воздушная система обеспечивает запуск двигателя сжатым воздухом; управление гидропневматическим приводом главного фрикциона; эжекционную очистку смотровых приборов механика-водителя от грязи и пыли во время движения и на месте; очистку узлов танка от пыли путем обдува сжатым воздухом при их обслуживании.

Резервный пуск двигателя осуществляется с помощью электростартера СТ-16М.

Трансмиссия танка состоит из гитары, главного фрикциона, коробки передач, двух планетарных механизмов поворота, двух бортовых передач и привода вентилятора и компрессора.

Гитара передает крутящий момент от двигателя к главному фрикциону. Она представляет собой повышающий редуктор с передаточным числом 0,7.

Главный фрикцион – многодисковый, сухого трения (сталь по стали). Выключение и включение главного фрикциона производится с помощью гидропневматического устройства или механически (от усилия механика-водителя). Гидропневматическое устройство обеспечивает быстрое выключение (за 0,1 —0,3 с) и плавное включение (за 0,4 – 0,6 с) главного фрикциона независимо от квалификации механика-водителя. Усилие на педали при выключении главного фрикциона гидропневматическим приводом меньше, чем при выключении механическим, примерно в 2 – 2,5 раза.

Коробка передач – пятискоростная, с постоянным зацеплением шестерен с синхронизаторами на II, III, IV и V передачах и приводом к вентилятору и компрессору.

Механизмы поворота двухступенчатые, планетарные, с блокировочными фрикционами, обеспечивающие прямую и замедленную в 1,42 раза передачу крутящего момента от главного вала коробки передач к ведущему валу бортовой передачи. Вследствие этого скорость перематывания гусеницы при включенной замедленной передаче уменьшается также в 1,42 раза. Поворот танка осуществляется в результате сообщения гусеницам разных скоростей движения, при этом поворот происходит в сторону отстающей гусеницы. При затяжке одного из тормозов поворота танк поворачивается с постоянным радиусом 8,91 м. Затяжкой одного из остановочных тормозов выполняется более крутой поворот, радиусом 2,64 м.

При включении в обоих планетарных механизмах замедленной передачи тяговое усилие на ведущих колесах увеличивается в 1,42 раза.

Бортовые передачи—двухступенчатые, понижающие, с цилиндрическим и планетарным рядами. Передаточное отношение – 6,706.

Ходовая часть, применительно к одному борту, состоит из пяти сдвоенных обрезиненных опорных катков с литыми дисками, ведущего колеса заднего расположения со съемными зубчатыми венцами и направляющего колеса; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами, соединенными с балансирами передних и задних опорных катков. Из-за смещения торсионных валов подвески опорные катки левого борта смещены назад на 105 мм по отношению к каткам правого борта. Гусеницы мелкозвенчатые, с цевочным зацеплением, металлические или резинометаллические (с РМШ). Число траков в металлической гусенице – 96, в гусенице с РМШ – 97. Ширина трака 580 мм, шаг гусеницы 137 мм. Масса металлической гусеницы 1386 кг, с РМШ – 1655 кг.

ЭЛЕКТРООБОРУДОВАНИЕ выполнено по однопроводной схеме (за исключением дежурного освещения и электродвигателя водооткачивающего насоса). Напряжение 24 В. Источники: генератор Г-6,5 мощностью 6,5 кВт; четыре аккумуляторные батареи 6-СТЭН-140М емкостью 140 А ч каждая. Потребители: электростартер СТ-16М; электродвигатели вентиляторов, подогревателя, системы ТДА, маслозакачивающего и водооткачивающего насосов; электропневмоклапаны воздухопуска, стекпоочистки и привода главного фрикциона; приборы освещения и световой сигнализации; стабилизатор вооружения, курсоуказатель, электроспуск пушки и пулемета; механизм выброса стреляных гильз; системы ПАЗ и ППО, приборы ночного видения и средства связи.
