Спустя месяц, 28 октября 1941 года, в разгар немецкого наступления на Москву, в составе нашего Западного фронта имелся 441 танк. Только 50 из них были Т-26, причем 14 из них находились в ремонте.

«Двадцатьшестые» принимали участие не только в обороне Москвы. Ими был вооружен, например, 86-й отдельный танковый батальон Ленинградского фронта. 20 декабря 1941 года он получил задачу поддержать атаку нашей пехоты из района Кол-пино в направлении Красный Бор, Тосно. В ходе этой боевой операции совершил свой подвиг командир взвода младший лейтенант М.И. Яковлев. Вот что говорится об этом в наградном листе.

«Тов. Яковлев в боях с фашистскими оккупантами проявил себя верным сыном Социалистической Родины, героем Отечественной войны. В течение 6 дней, с 20 по 26 декабря 1941 года (в боях за Красный Бор) командир танка Т-26 Яковлев не выходил из машины, беспощадно уничтожая живую силу и технику врага.

После взятия нашими частями противотанкового рва немцы пытались возвратить утерянные ими выгодные рубежи. Они трижды контратаковали наши танки.

Тов. Яковлев, подпуская фашистов на 100 метров, в упор расстреливал их и снова переходил в атаку.

Только за одну ночь с 22 на 23 декабря им уничтожено свыше 200 солдат и офицеров противника, два дзота, три ПТО, 4 пулеметных гнезда, три миномета с прислугой и склад боеприпасов в дер. Красный Бор.

Танк Яковлева имел 9 пробоин, но отважный командир сумел его вывести с поля боя».

Младшему лейтенанту Яковлеву было присвоено звание Героя Советского Союза.

Что же касается танков Т-26, то они продолжали использоваться в боевых действиях на всем протяжении советско-германского фронта от Баренцева до Черного морей в течение всего 1942 года. Правда, уже в значительно меньших количествах, чем в 1941-м.

Так, например, в составе 22-го танкового корпуса Юго-Западного фронта по состоянию на 9 мая 1942 года, то есть накануне наступления на Харьков, имелось 105 танков. Шесть из них – Т-26. К сожалению, полных данных о составе танковой группировки Юго-Западного фронта нет, поэтому нельзя указать, в каких еще танковых частях фронта имелись боевые машины этого типа. Точно известно, что упомянутые шесть танков Т-26 находились на вооружении 13-й танковой бригады.

Все бригады 22-го танкового корпуса вступили в бой с немецкой танковой группировкой (боевая группа 3-й и 23-й танковых дивизий) 13 мая 1942 года, отражая контрудар во фланг наступавшим войскам нашей 38-й армии. Немецкая группировка насчитывала более 130 танков. В результате боя 13-я танковая бригада, как, впрочем, и две другие бригады корпуса – 36-я и 133-я, потеряла все свои танки. При этом по донесению командиров бригад, было уничтожено более 100 танков противника.

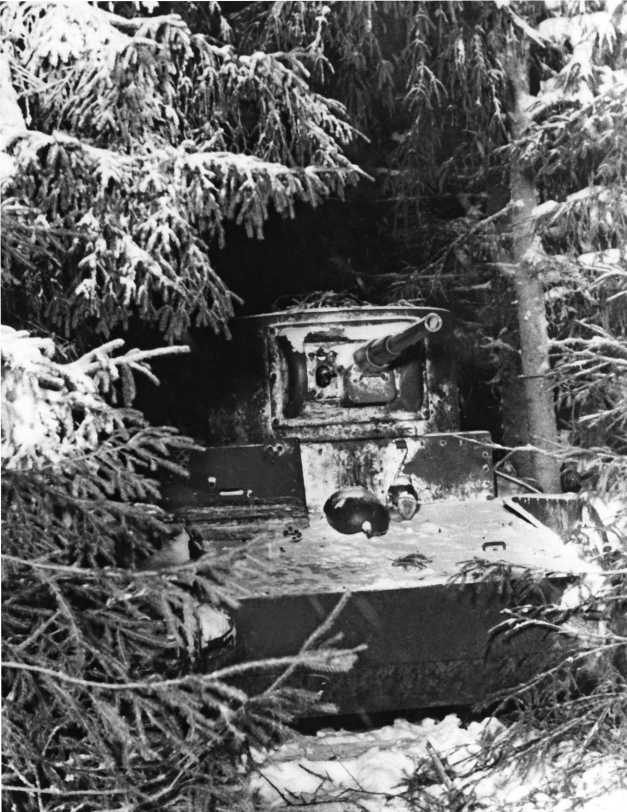

Танк Т-26 в засаде. Западный фронт, 1942 год.

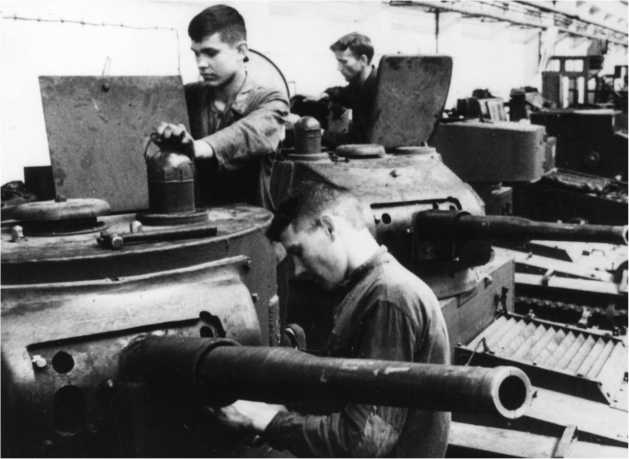

Ремонт танков Т-26 на одном из предприятий Владивостока. Июль 1943 года.

Последними крупными операциями Великой Отечественной войны, в которых в более или менее заметных количествах принимали участие танки Т-26, были Сталинградская битва и битва за Кавказ.

На 15 июля 1942 года «двадцатьшестые» имелись только в 63-й танковой бригаде (8 единиц) и 62-м отдельном танковом батальоне (17 единиц) Южного фронта. В ходе боев к концу июля 15 танков Т-26 были потеряны. В составе войск Приморской группы Северо-Кавказского фронта действовал 126-й отдельный танковый батальон (36 танков Т-26).

10 августа 1942 года 126-й батальон был передислоцирован в район Абинская-Крымская с задачей совместно со 103-й Краснознаменной стрелковой бригадой «упорно оборонять горные перевалы к Новороссийску, используя танки как неподвижные огневые точки, закопав их в землю».

Утром 17 августа противник силами до 18 танков Pz.IV Ausf.F1 с двумя ротами автоматчиков при поддержке 2–3 артиллерийских и минометных батарей перешел в наступление от ст. Ахтырская в направлении ст. Абинская.

Этот населенный пункт обороняла 1-я рота 126-го отдельного танкового батальона в составе 11 танков Т-26. В течение двух часов она вела бой с танками противника, а затем отступила на запасные позиции, с которых танки вели огонь с места. На западной окраине Абинской завязался уличный бой с танками противника. К концу дня рота потеряла от артогня и в танковом бою 7 танков. Еще 3 поврежденные машины были взорваны по приказу политрука роты. Подбитые танки не эвакуировались по причине отсутствия эвакуационных средств.

18 августа вступила в бой с противником 2-я танковая рота. До 30 немецких танков и 20 автомашин с пехотой двигались в направлении станицы Крымской. В результате трехдневных позиционных боев с танками и пехотой противника рота потеряла два танка. Немецкие потери – 4 танка и несколько десятков пехотинцев.

Несколько раз атаковала противника с восточной окраины Крымской 3-я танковая рота совместно с батальоном 103-й стрелковой бригады и до исхода дня 19 августа не давала немцам возможности овладеть станцией. Однако уже на следующий день немцы, подтянув резервы, овладели Крымской. Все танки 3-й роты 126-го отдельного танкового батальона попали в окружение и погибли. Противник в этом бою потерял 5 танков, минометную батарею и до роты пехоты.

К 22 августа 1942 года батальон потерял 30 танков. При этом от ударов авиации – 5 танков, от огня артиллерии и танков противника – 21, от огня огнеметчиков – 1. Кроме того, 3 танка были подорваны экипажами.

Оставшиеся в строю 6 «двадцатьшестых» использовались как неподвижные огневые точки для обороны горных проходов в 25 км севернее Новороссийска.

Батальон понес большие потери из-за неправильного применения танков, которые без поддержки пехоты и артиллерии вели оборонительные бои на фронте протяженностью 20 км группами по 3–5 машин. Личный же состав 126-го отдельного танкового батальона дрался геройски. Командир 2-й роты лейтенант Мелешко на своем Т-26 20 августа 1942 года лично уничтожил 4 немецких средних танка.

Еще одной частью, имевшей на вооружении значительное число танков Т-26, была 207-я танковая бригада. В ее составе на начало декабря 1942 года имелось 52 танка: 46 Т-26 и 6 Т-60.

В конце декабря 207-я танковая бригада вела наиболее интенсивные бои с противником (по сравнению с другими танковыми частями Закавказского фронта), пытаясь уничтожить в районе Сурх-Дигора танковый батальон моторизованной дивизии СС «Викинг». В течение 27 и 28 декабря из-за слабой организации боевых действий бригада потеряла 37 танков Т-26 и Т-60, подбив при этом 14 танков противника (10 из них были эвакуированы немцами с поля боя).

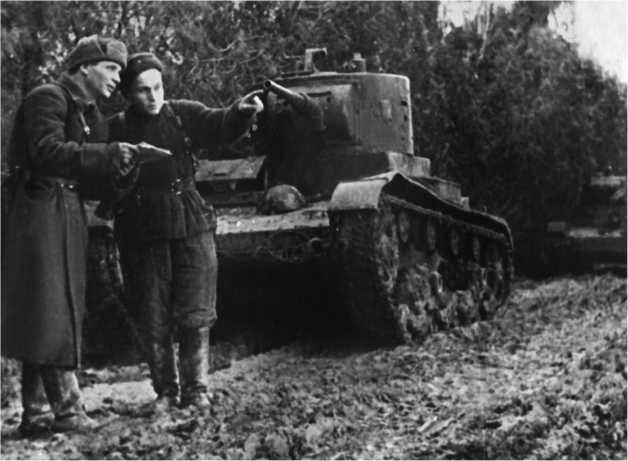

Постановка задачи танковому подразделению. Севастополь, январь 1942 года.

Следует отметить, что практически во всех случаях после потери танков Т-26 бригады и батальоны, их имевшие, в качестве пополнения получали боевые машины других типов, находящихся в серийном производстве или получаемых по ленд-лизу. В частности, на вооружение батальонов легких танков танковых бригад поступали машины Т-60 и Т-70.

В 1943 году на большинстве участков советско-германского фронта танки Т-26 уже не использовались. В основном они сохранялись там, где фронт был достаточно стабилен, где длительное время не велось активных боевых действий, а также в некоторых тыловых частях.

В связи с этим любопытно будет упомянуть 151-ю танковую бригаду (45-я армия, Закавказский фронт). Бригада в составе 24 Т-26 и 19 английских легких танков Mk.VII «Тетрарх» охраняла государственную границу СССР с Ираном. В январе 1943 года бригаду перебросили в Туапсе в распоряжение 47-й армии.

Довольно долго «двадцатьшестые» сохранялись в войсках Ленинградского фронта. В частности, к началу операции по снятию блокады в январе 1944 года в составе 1-й и 220-й танковых бригад Ленинградского фронта имелось по 32 танка Т-26.

На другом стабильном участке советско-германского фронта – в Карелии и на Мурманском на правлении – Т-26 состояли на вооружении еще дольше – до лета 1944 года.

Последней же боевой операцией советских Вооруженных сил, в которой приняли участие Т-26, стал разгром японской Квантунской армии в августе 1945 года. На Дальнем Востоке к 1945 году сохранилось довольно много танков старых марок, в первую очередь Т-26 и БТ-7. Ими были укомплектованы несколько танковых бригад, которые всю Великую Отечественную войну находились на маньчжурской границе и не участвовали в военных действиях. С целью повышения их боевых возможностей летом 1945 года с заводов поступило 670 танков Т-34-85, которыми укомплектовали первые батальоны в этих танковых бригадах. На вооружение же вторых и третьих батальонов сохранились танки Т-26 или БТ-7. В таком составе эти части приняли участие в боях с японцами.

«Приказ – перейти границу!» Митинг в одной из танковых частей перед началом войны с Японией. Август 1945 года.

Прежде чем давать оценку Т-26, необходимо определиться с классификацией. В большинстве современных справочников эту машину относят к легким танкам. Это не совсем верно. На самом деле Т-26 – легкий пехотный танк, или легкий танк сопровождения пехоты.

Впрочем, если быть абсолютно точным, то танк сопровождения в классическом варианте – это пулеметная версия Т-26. Так сказать, полный аналог британского «Виккерса» модели А, который был закуплен Советским Союзом. После оснащения Т-26 в 1933 году 45-мм пушкой получили что-то вроде танка-истребителя. От пехотного танка осталась разве что ограниченная скорость движения.

Однако вне зависимости от нюансов классификации следует признать, что «Виккерс 6-тонный» модели А и его советский вариант Т-26 обр. 1931 года вполне соответствовали поставленным перед ними задачам. Их маневренные качества и вооружение полностью укладывались в концепцию легкого пехотного танка. Противопульную бронезащиту на тот момент нельзя признать недостатком. В конце 1920-х годов ни в одной армии мира еще не было специализированных противотанковых пушек. Отсутствовала и теоретическая (да и практическая) база системы противотанковой обороны. Танк почти безраздельно доминировал на поле боя.

К моменту принятия на вооружение Т-26 обр. 1933 года ситуация изменилась кардинальным образом. С 1930 по 1933 год на вооружение Красной Армии были приняты сначала 37-мм, а затем и 45-мм противотанковые пушки. Танковым вариантом последней вооружили Т-26. При оценке бронезащиты танка существует следующий критерий: его броня должна «держать» снаряды собственной пушки. Броня Т-26 абсолютно не соответствовала этому критерию. Не «держала» она и снаряды противотанковых пушек меньшего калибра, появившихся к тому времени за рубежом. Так что уже на 1933 год Т-26 следует признать устаревшим. Однако понимание этого пришло только после войны в Испании, и то далеко не ко всем военным руководителям страны. Во всяком случае, работы по созданию танков с противоснарядным бронированием шли ни шатко ни валко. Окончательный приговор «двадцать-шестому» вынесли Халхин-Гол и «зимняя война».

Нельзя, впрочем, сказать, что не предпринимались никакие шаги для усиления бронирования Т-26. Введение конической башни, а затем и наклонной брони подбашенной коробки, безусловно, способствовало повышению пулестойкости брони. Но только пулестойкости! От снарядов она по-прежнему не спасала. Кардинальное же усиление бронезащиты было невозможно. Неизбежно возраставшую при этом массу не выдержала бы ни ходовая часть, ни двигатель, ни трансмиссия. Масса Т-26 к концу серийного производства и без того возросла до 12 т, что самым негативным образом сказалось на его технической надежности.

По-хорошему, требовалось снять Т-26 с производства уже в 1936–1937 годах. Но безнадежно устаревшую и концептуально (к этому времени уже были созданы пехотные танки с мощной бронезащитой – R-35 и Н-35 во Франции и «Матильда I» в Великобритании), и технически машину продолжали выпускать до 1941 года. Начать массовый выпуск танка сопровождения Т-50, имевшего броню на уровне среднего Т-34, так и не удалось.

Впрочем, читателя чаще всего волнует не вопрос о том, насколько устаревшим был Т-26 на 1941 год, а его реальные возможности при встрече с немецкими танками. При ответе на этот вопрос необходимо проанализировать в сравнении три основных оценочных параметра: подвижность, защищенность и огневую мощь.

С подвижностью у Т-26 дело обстояло довольно плохо – он уступал всем танкам вермахта, за исключением чехословацкого 35(t). Последний был вообще близок по своим ТТХ к Т-26, поскольку создавался в рамках той же концепции по образу и подобию «Виккерса 6-тонного».

Защищенность у Т-26 была еще хуже – даже германский Pz.I (по сути, танкетка с вращающейся башней) имел более толстую броню, чем Т-26. Все остальные легкие немецкие танки 1941 года защищались лобовой броней в 25–30 мм, а средние и тяжелые (напомним читателю, что до 1942 года немцы делили танки на классы не по боевой массе, а по калибру пушки) – до 50 мм.

Пожалуй, только с вооружением у Т-26 было все в порядке. Мощная (для 1941 года) 45-мм пушка в определенной степени компенсировала недостаточность бронезащиты Т-26 и уравнивала шансы в огневой дуэли с немецкими танками.

Впрочем, отнюдь не недостатки этой боевой машины обусловили высокие потери 1941 года. Целый ряд боевых примеров, приведенных выше, убедительно доказывает, что при грамотном применении Т-26 мог эффективно противостоять и Pz.III, и Pz.IV, и не только в 1941 но и в 1942 году.

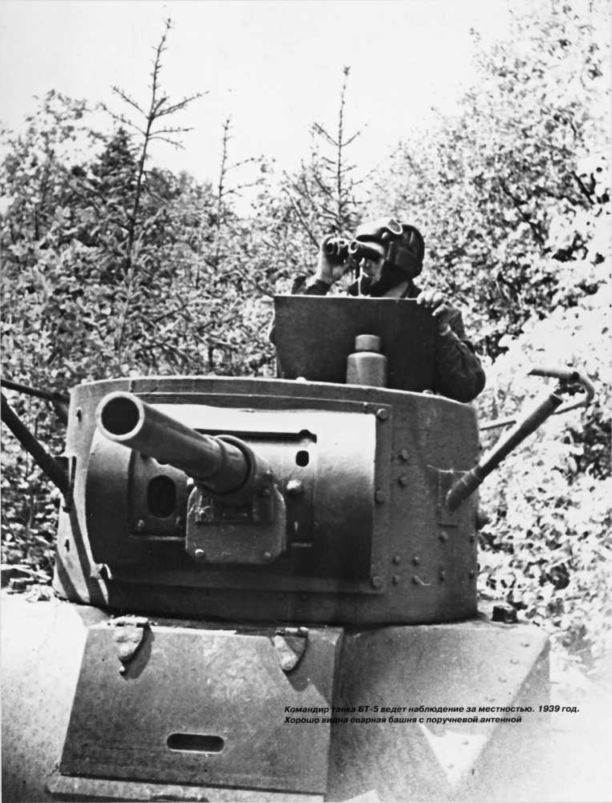

Командир танка БТ-5 ведет наблюдение за местностью. 1939 год. Хорошо видна сварная башня с поручневой антенной.

ЛЕГКИЙ ТАНК БТ

Колесно-гусеничный танк БТ-2 был разработан в 1931 г. специальным КБ ХПЗ под руководством военинженера 2-го ранга М.Н. Тоскина, а затем А.О. Фирсова. В качестве прототипа использовался американский танк М.1940 конструктора Джона Уолтера Кристи. Приказом Реввоенсовета СССР от 23 мая 1931 года танк был введен в систему автобронетанкового вооружения Красной Армии в качестве быстроходного истребителя. Его серийное производство было организовано в 1932–1933 гг. на Харьковском паровозостроительном заводе (ХПЗ) им. Коминтерна. Башни и броневые листы корпуса машины изготавливались на Ижорском и Мариупольском заводах. Всего было изготовлено 620 танков БТ-2.

Танк имел классическую схему компоновки, которая предусматривала четыре отделения: управления, боевое, моторное и трансмиссионное. Механик-водитель располагался в центре отделения управления в носовой части корпуса, командир находился во вращающейся башне и выполнял одновременно обязанности наводчика орудия и заряжающего. На машинах, которые имели артиллерийское вооружение, в состав экипажа входили три человека. Наведение пушки или пулемета по вертикали производилось с помощью плечевого упора. Углы вертикального наведения пушки составляли от – 8 до +25°. Бронебойный снаряд имел начальную скорость 700 м/с и на дальности 1500 м пробивал по нормали 13-мм броню. Вращение башни осуществлялось вручную с использованием планетарного механизма поворота башни. Боекомплект танка состоял из 92 выстрелов к пушке и 2709 патронов к пулемету.

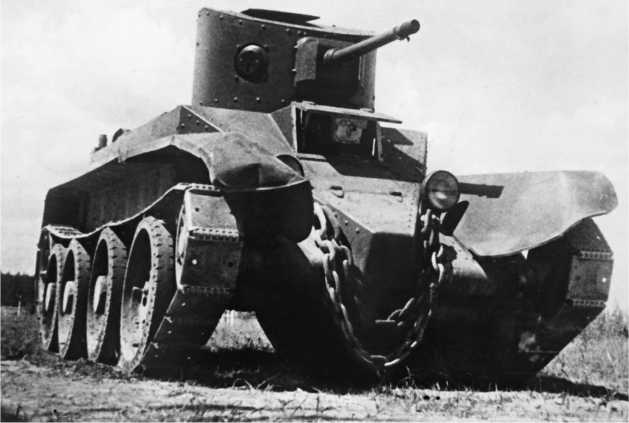

Колесно-гусеничный танк БТ-2.

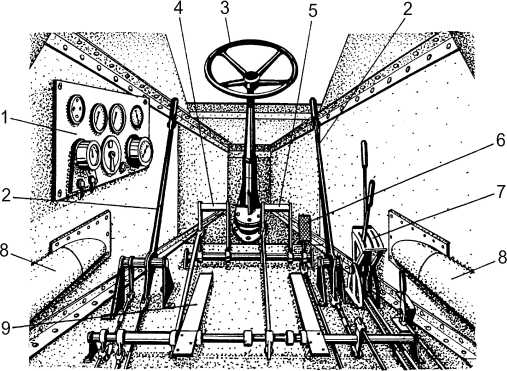

Отделение управления танка БТ-2:

1 – щиток с контрольными приборами; 2 – рычаги управления бортовыми фрикционами; 3 – штурвал (в откинутом положении); 4 – педаль главного фрикциона; 5 – педаль тормоза; 6 – педаль акселератора; 7 – кулисный механизм переключения передач; 8 – рессоры передних колес; 9 – кронштейны для установки сиденья механика-водителя.

В течение четвертого квартала 1933 года из-за отсутствия пушек 440 машин этой модификации были выпущены с пулеметными установками ДА-2, состоявшими из двух спаренных 7,62-мм авиационных пулеметов ДА. В последующем предполагалось заменить их пушкой. Боекомплект машины составлял 2520 патронов, которые находились в 40 пулеметных дисках. Первоначально на части танков с установкой ДА-2 был сохранен пулемет ДТ, расположенный автономно справа в шаровой опоре. Из-за неудобства использования двух пулеметных установок автономный пулемет был впоследствии демонтирован, а вместо него устанавливалась броневая заглушка.

Броневая защита танка БТ-2 – противопульная. Максимальная толщина броневых листов корпуса и башни составляла 13 мм. Соединение броневых деталей производилось заклепками. Корпус каркасного типа с двойными боковыми стенками имел в носовой части сужение для обеспечения возможности поворота управляемых передних опорных катков при движении на колесном ходу. На танке устанавливалась башня цилиндрической формы.

В кормовой части корпуса находились моторное и трансмиссионное отделения. В моторном отделении вдоль продольной оси корпуса размещался американский авиационный 12-цилиндровый четырехтактный карбюраторный двигатель «Либерти» мощностью 400 л.с. Этот двигатель жидкостного охлаждения имел V-образное расположение цилиндров с углом развала 45°. Емкость топливных баков составляла 360 л. Запас хода достигал: на гусеничном ходу 120 км, на колесном – 200 км.

Танк мог двигаться или на гусеничном, или на колесном ходу. Переход с одного типа движителя на другой производился за 30 мин с выходом экипажа из машины. При движении на гусеницах передние (управляемые) опорные катки блокировались в нейтральном положении. Поворот машины при движении на гусеничном ходу осуществлялся с помощью двух рычагов управления, расположенных слева и справа от сиденья механика-водителя. При движении на колесном ходу гусеницы разделялись на звенья, укладывались на надгусеничные полки и крепились к ним кожаными ремнями. Задние опорные катки были ведущими, а передние – управляемыми.

Передача мощности на ведущие задние опорные катки колесного хода осуществлялась с помощью двух шестеренчатых редукторов (гитар), ведущие шестерни которых крепились на осях ведущих колес гусеничного движителя. Картер гитары выполнял роль балансира ведущего катка колесного хода.

Подвеска танка – индивидуальная, пружинная. Двойные борта корпуса с наружными съемными броневыми листами защищали упругие элементы подвески от повреждений. Со стороны каждого борта находилось по четыре обрезиненных опорных катка большого диаметра (813 мм). Направляющие и ведущие колеса гусеничного движителя имели наружную амортизацию. Крупнозвенчатая гусеница, состоявшая из 46 траков (23 с гребнем и 23 плоских), имела гребневое зацепление с ведущим колесом. Ширина трака гусеницы составляла 260 мм.

Средств радиосвязи машина не имела.

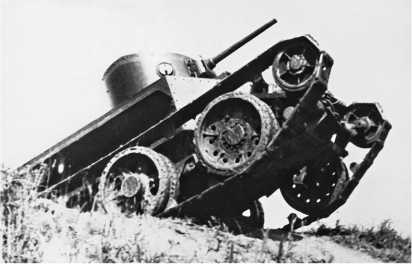

Колесно-гусеничный танк БТ-2 преодолевает препятствие.

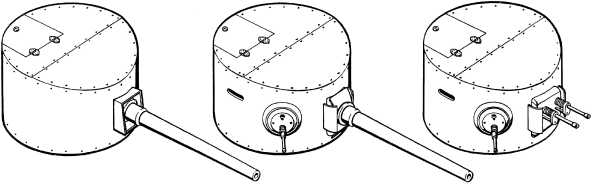

Башни танка БТ-2 с пушечным, пушечно-пулеметным и пулеметным вооружением.

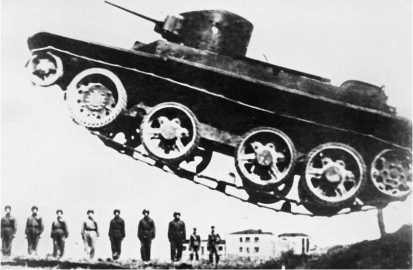

Танк БТ-2 в прыжке. 1930-е годы.

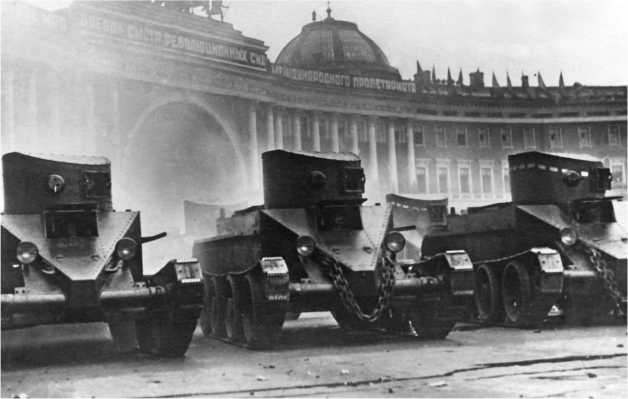

БТ-2 без пушек перед парадом на площади Урицкого в Ленинграде. 1 мая 1933 года.

Осенью 1933 года были проведены испытания радиостанции 71-ТК, установленной в танк БТ-2. Результаты испытаний показали неудовлетворительную работу радиостанции из-за помех от системы зажигания, и поэтому дальнейшие работы по установке ее в танк были прекращены.

В 1931–1932 гг. КБ завода была разработана модификация танка БТ-2 – танк БТ-3, который отличался от предыдущего переходом с дюймовой резьбы на метрическую. В войсках эта модификация сохранила свое прежнее название – БТ-2.

Танк БТ-2 послужил базовой машиной при разработке и создании опытного танка БТ-2-ИС, химического танка ХБТ-2, мостоукладчика СБТ. Кроме того, на опытных танках БТ-2 испытывались оборудование для подводного вождения и различные инженерные приспособления для преодоления препятствий.

Колесно-гусеничный танк БТ-5 был разработан в 1932 году в КБ ХПЗ под руководством А.О. Фирсова. Он представлял собой модернизированный танк БТ-2. Танк был поставлен на серийное производство в марте 1933 года и выпускался в Харькове больше года. В конце 1934 года выпуск его был прекращен в связи с переходом завода на выпуск танка БТ-7. Всего в войска поступило 1884 танка БТ-5.

БТ-5 отличался от танка БТ-2 размещением экипажа, состоящего из трех человек, конструкцией двухместной башни с кормовой нишей, вооружением и двигателем. Танк был вооружен 45-мм танковой пушкой 20К обр. 1932 года и спаренным с ней 7,62-мм пулеметом ДТ. Бронебойный снаряд пушки имел начальную скорость 760 м/с и на дальности 1000 м пробивал по нормали 37-мм броню. На дальности 2500 м этот показатель снижался до 20,8 мм. Командир танка (он же наводчик) располагался в башне слева от пушки, заряжающий – справа от нее. Для прицельной стрельбы использовались перископический прицел ПТ-1 и телескопический – ТСМФ. Углы наведения спаренной установки по вертикали составляли от -8 до +25°. Для наблюдения за полем боя в бортах башни имелись смотровые щели со стеклоблоками триплекс, а также два круглых отверстия для стрельбы из револьвера, закрываемых броневыми пробками. Боекомплект пушки составлял 115 выстрелов для линейного танка и 75 выстрелов – для танка с радиостанцией. Боекомплект пулеметов состоял из 2709 патронов, которые находились в 43 пулеметных дисках.

В моторном отделении вдоль продольной оси машины устанавливался 12-цилиндровый, четырехтактный, V-образный карбюраторный двигатель М-5 жидкостного охлаждения мощностью 400 л.с. Системы, обеспечивавшие работу двигателя, практически остались такими же, как и на БТ-2. Емкость топливных баков составляла 360 л. На машинах выпуска 1934–1935 годов запас возимого топлива был увеличен до 530 л за счет установки двух дополнительных баков в кормовой части корпуса по бортам машины. Запас хода достигал: на гусеничном ходу 150 км, на колесном – 200 км.

Танк БТ-5 (на переднем плане) и БТ-2 с пулеметным вооружением на маневрах. 1935 год.

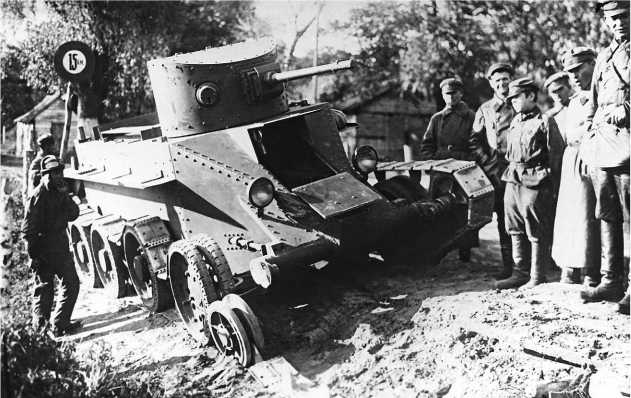

Личный состав осматривает танк БТ-2 с вышедшей из строя ходовой частью. 1935 год.

Конструктивные изменения машины были также связаны с установкой более совершенных агрегатов трансмиссии. В ходовой части усилили ведущие колеса и вместо литых дисков опорных катков применили штампованные. Масса машины возросла до 11,6 т, а к концу серийного производства достигла 11,9 т.

В 1933–1934 годах в КБ ХПЗ под руководством А.О. Фирсова был разработан колесно-гусеничный танк БТ-7, представлявший собой модернизированный танк БТ-5. Опытный образец изготовили к 1 мая 1934 года, а в последнем квартале этого же года началось серийное производство. Всего до конца 1939 года было выпущено 2596 линейных танков и 2017 танков с радиостанцией.

Танк БТ-7 отличался от танка БТ-5 новой конструкцией сварного броневого корпуса, установкой карбюраторного двигателя М-17Т и введением мелкозвенчатой гусеницы. Он был вооружен 45-мм танковой пушкой 20К и спаренным с ней 7,62-мм пулеметом ДТ. Для прицельной стрельбы использовались перископический прицел ПТ-1 и телескопический ТОП. Боекомплект пушки состоял из 172 выстрелов для линейного танка и 132 выстрелов для танка с радиостанцией. Число патронов для пулемета ДТ было уменьшено до 2394. Часть танков БТ-7, начиная с 1936 года, вооружалась 7,62-мм зенитным пулеметом ДТ, смонтированным на турельной установке П-40. На линейных танках выпуска 1937 года в нише башни устанавливался кормовой пулемет ДТ. Для ведения прицельной стрельбы из пушки ночью на дальностях до 2000 м часть танков с апреля 1936 года была оснащена двумя прожекторами, расположенными на маске пушки. В 1938 году установка кормового пулемета и прожекторов была отменена.

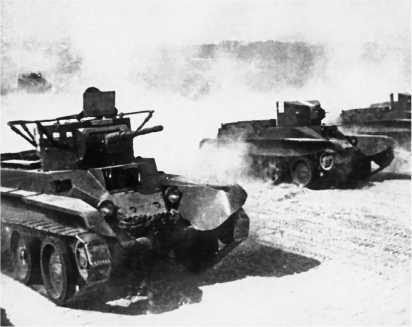

Танки БТ-5 в атаке. Маневры Забайкальского военного округа. 1936 год.

Башни танка БТ-5: а) клепаная; б) сварная.

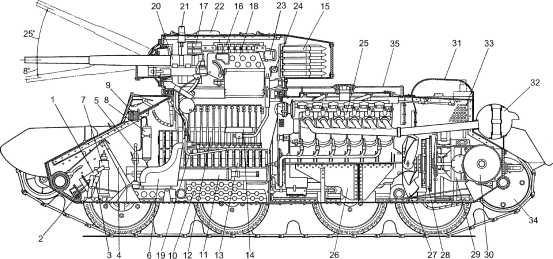

Компоновка танка БТ-5 (продольный разрез):

1 – колонка рулевого механизма, 2 – педаль главного фрикциона, 3 – педаль тормоза, 4 – рычаги управления бортовыми фрикционами, 5 – рычаг переключения передач, 6 – сиденье водителя, 7 – огнетушитель съемный, 8 – огнетушитель стационарный, 9 – смотровой прибор водителя, 10 – укладка снарядов, 11 – рессора переднего колеса, 12 – укладка снарядов на стенке боевого отделения, 13 – укладка пулеметных магазинов на стенке боевого отделения, 14 – сиденье командира, 15 – укладка снарядов в нише башни, 16 – укладка снарядов на стенке башни, 17 – укладка пулеметных магазинов на стенке башни, 18 – гильзоулавливатель с мешком, 19 – подножка с педалями и приводом для спуска, 20 – пушка, 21 – броневой стакан перископического прицела, 22 – колпак вентилятора, 23 – смотровой прибор башни, 24 – отверстие для стрельбы из револьвера, закрытое заслонкой, 25 – двигатель, 26 – подмоторная рама, 27 – вентилятор, 28 – главный фрикцион, 29 – коробка перемены передач, 30 – бортовой фрикцион, 31 – защитная сетка жалюзи, 32 – глушитель, 33 – отверстия во внутренней стенке корпуса для выпуска воздуха, 34 – картер бортовой передачи, 35 – щиток над радиатором.

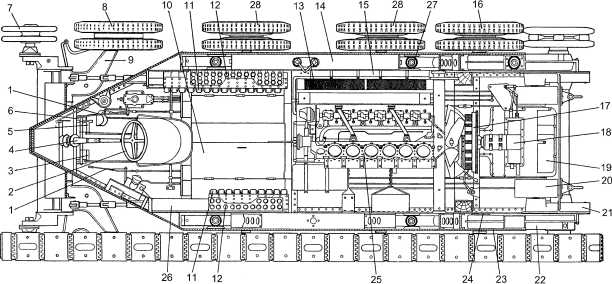

Компоновка танка БТ-5 (план):

1 – рычаги управления бортовыми фрикционами; 2 – штурвал; 3 – педаль главного фрикциона; 4 – колонка рулевого механизма; 5 – педаль тормоза; 6 – педаль акселератора; 7 – направляющее колесо (ленивец); 8 – переднее управляемое колесо; 9 – рычаг переднего колеса; 10 – крышка ящика для укладки снарядов; 11 – укладка пулеметных магазинов; 12 – укладка снарядов; 13 – радиатор (с левого борта радиатор условно не показан); 14 – бензобак; 15 – масляный бак; 16 – ведущее колесо колесного хода; 17– главный фрикцион; 18 – стартер; 19 – коробка перемены передач; 20 – бортовые фрикционы с тормозами; 21 – картер бортовой передачи; 22 – гитара; 23 – наружный бортовой броневой лист; 24 – внутренняя неброневая стенка корпуса; 25 – двигатель (одна группа цилиндров условно не показана); 26 – рессора переднего колеса; 27 – вертикальная рессора; 28 – средние опорные катки.

С конца 1938 года танк стал вооружаться 45-мм пушкой обр. 1938 года с электроспуском и стабилизированным прицелом ТОП-1 (ТОС). Пушка размещалась в башне, имевшей форму усеченного конуса с кормовой нишей (до сентября 1937 года на танк устанавливалась цилиндрическая башня). Углы наведения спаренной установки по вертикали составляли от -6 до +25°. Боекомплект пушки был увеличен до 188 выстрелов для линейного танка и до 146 выстрелов для танка с радиостанцией. Число патронов к пулеметам осталось неизменным. В связи с длительным периодом обучения в войсках по освоению личным составом особенностей работы с прицелом ТОС при стрельбе с хода, от установки его на танки БТ-7 впоследствии отказались.

Броневая защита БТ-7 осталась на уровне танка БТ-5. В 1937 году толщина верхней створки крышки люка механика-водителя была увеличена до 20 мм. Со второй половины 1937 года конструкция корпуса была усовершенствована с целью повышения до 1,2 м глубины преодолеваемого брода.

Повышение подвижности танка было достигнуто за счет увеличения запаса хода машины и совершенствования силовой установки, трансмиссии и ходовой части. На танке был установлен более надежный авиационный V-образный 12-цилиндровый карбюраторный двигатель М-17Т. Для того чтобы не изменять конструкцию агрегатов трансмиссии, максимальная мощность двигателя была снижена с 600 до 400 л.с. На танке устанавливался новый комбинированный воздухоочиститель, повышавший степень очистки воздуха от пыли. Емкость топливных баков была увеличена до 790 л за счет установки кормового бака и четырех дополнительных баков на надгусеничных полках.

В результате модернизации боевая масса машины возросла до 13,8 т, скорость движения по шоссе на гусеничном ходу составляла 52 км/ч, на колесном – 72 км/ч, запас хода соответственно 375 и 500 км.

Танк БТ-7 явился базовой машиной для разработки и создания колесно-гусеничного танка БТ-9, опытных образцов командирского танка КБТ-7, танков БТ-СВ (БТ-СВ-2), огнеметного танка ОТ-7, химических танков – БХМ и ХБТ-7, а также телемеханических танков БТ-ТТ.

На его базе в КБ ХПЗ был разработан артиллерийский танк БТ-7А. Опытный образец изготовили в октябре 1935 года. После проведения испытаний машина была принята на вооружение. Танк выпускался на ХПЗ им. Коминтерна в 1937 году параллельно с линейным БТ-7 с 45-мм пушкой. Всего было изготовлено 155 танков БТ-7А, однако на вооружение Красной Армии поступило только 134 машины.

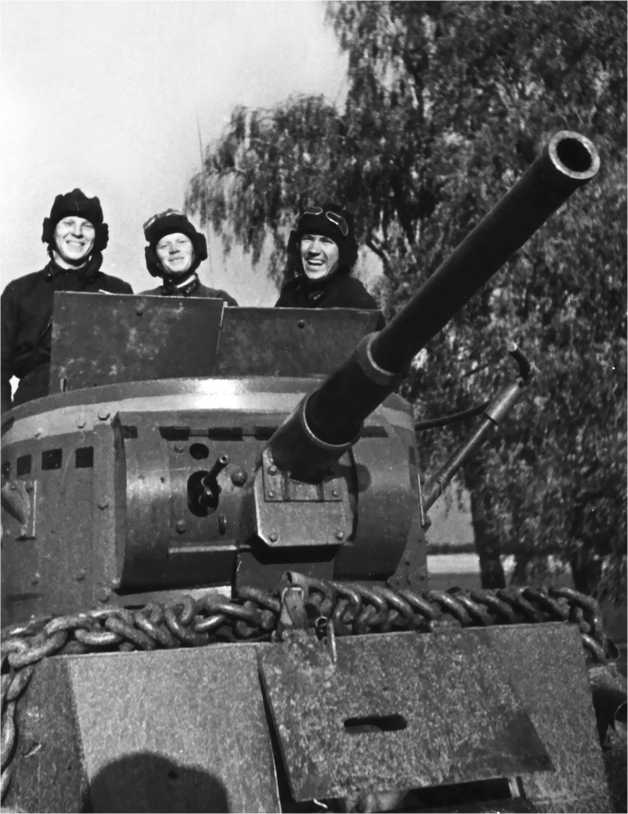

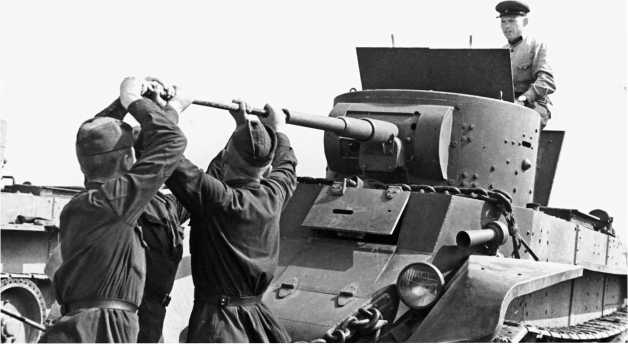

Экипаж танка БТ-7 за чисткой орудия после боевых стрельб. 1936 год.

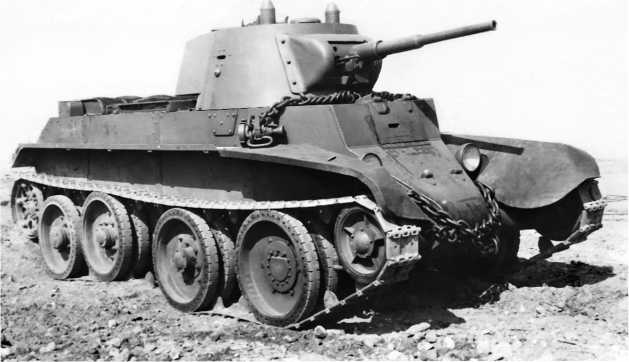

БТ-7 образца 1937 года.

БТ-7А отличался от БТ-7 главным образом вооружением и частичными изменениями корпуса, связанными с установкой новой башни. Основным оружием танка являлась 76,2-мм пушка КТ-28 обр. 1927/32 гг., установленная в башне, унифицированной с башней опытного танка Т-26А (Т-26-4). Справа от пушки размещался автономный пулемет ДТ. На части линейных танков с 1937 года устанавливались зенитные и кормовые пулеметы ДТ, а также прожекторы для обеспечения возможности стрельбы ночью.

Для стрельбы из пушки использовались телескопический прицел ТОП и перископический – ПТ-1. В бортах башни имелись отверстия для стрельбы из револьвера, закрываемые броневыми пробками и смотровые щели с приборами триплекс. Боекомплект БТ-7А состоял из 50 выстрелов к пушке и 3339 патронов к пулеметам ДТ. Для танка с радиостанцией боекомплект соответственно был уменьшен до 40 артвыстрелов и 2016 патронов. В крыше башни для посадки и выхода экипажа имелось два люка прямоугольной формы. При установке зенитной турели вместо крышки правого люка устанавливалось основание зенитной установки с круглым люком.

На танке БТ-7А при проведении опытных работ в 1939 году были испытаны 76-мм танковые пушки Л-11 и Ф-32. По результатам испытаний предпочтение было отдано пушке Ф-32, которая была рекомендована к принятию на вооружение.

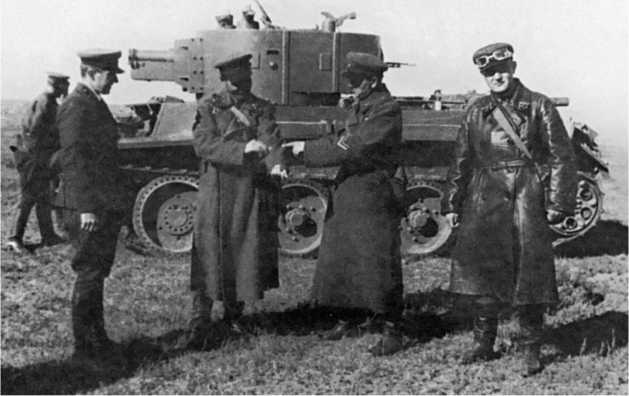

Группа командиров Красной Армии у танка БТ-7А. 1937 год.

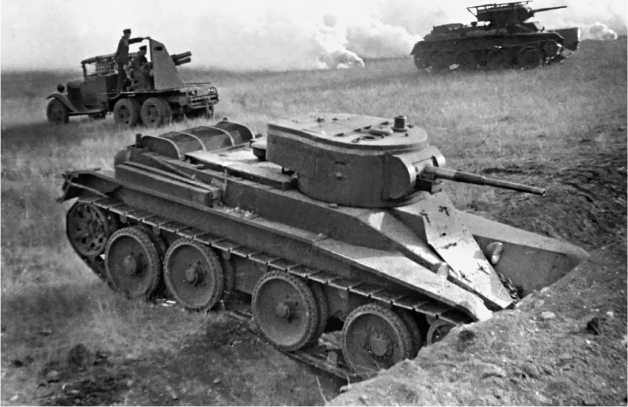

БТ-7 на маневрах Белорусского военного округа. 1936 год.

В 1936 году КБ ХПЗ на базе БТ-7 был разработан колесно-гусеничный танк БТ-7М (БТ-8) – последний представитель семейства БТ. Машина отличалась от серийного танка БТ-7 обр. 1938 года установкой 12-цилиндрового V-образного дизеля В-2 мощностью 500 л.с. После испытаний и доводки дизеля танк приняли на вооружение и запустили в серийное производство, которое было начато в декабре 1939 года и продолжалось до начала выпуска среднего танка Т-34 в 1940 году. Всего было выпущено 788 танков БТ-7М.

Вооружение и броневая защита танка остались такими же, как у танка БТ-7, за исключением лобового листа корпуса, толщину которого довели до 22 мм. В днище боевого отделения был сделан аварийный люк для выхода экипажа. В связи с установкой дизеля с обеспечивающими его работу системами масса танка возросла до 14,65 т.

Запас хода машины с дизелем В-2 увеличился почти вдвое по сравнению с запасом хода танка с карбюраторным двигателем М-17Т и составлял по шоссе 630 км на гусеничном и 1250 км на колесном ходу. Однако с увеличением массы машины резиновые бандажи опорных катков при движении на колесном ходу на высшей передаче выходили из строя уже через 50—100 км. Было рекомендовано эксплуатировать танк только на гусеничном ходу.
