САМОХОДНО-АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ НА БАЗЕ Pz.II

15 cm sIG 33 auf Pz.Kpfw.II (Sturmpanzer II)

Начиная с 1940 года немцы предпринимали неоднократные попытки установки 150-мм тяжёлого пехотного орудия, столь необходимого для непосредственной поддержки пехоты, на танковое шасси. При этом создавались разнообразные конструкции с использованием шасси как лёгких, так и средних танков, начиная с Pz.I и заканчивая Pz.IV.

В феврале 1941 года завод FAMO изготовил прототип самоходно-артиллерийской установки на базе танка Pz.II Ausf.B, вооружённой тяжёлым пехотным орудием sIG 33/L12 (sIG – schwere Infanterie Geschutz) калибра 150 мм. При этом шасси танка было заимствовано без каких-либо изменений, поэтому открытое сверху боевое отделение САУ оказалось слишком тесным.

У серийных машин, сохранив в целом компоновку прототипа, корпус расширили на 330 и удлинили на 600 мм. В ходовую часть добавили один опорный каток на борт. В таком виде машину приняли на вооружение под обозначением 15 cm sIG 33 auf Pz.Kpfw.II или Sturmpanzer II.

150-мм тяжёлое пехотное орудие (качающаяся часть с верхним станком) sIG 33, разработанное фирмой Krupp в 1927 году, устанавливалось в передней части открытой низкопрофильной рубки.

Вертикальный угол наведения орудия колебался в пределах от 0° до +73°. Боекомплект – 30 выстрелов раздельного заряжания. Начальная скорость снаряда – 240 м/с. Дальность стрельбы – до 4700 м. В качестве дополнительного вооружения в машине размещался пулемёт MG 34.

Механик-водитель находился в небольшой броневой рубке перед боевым отделением. В отличие от базового танка, в его распоряжении имелся люк для посадки и высадки.

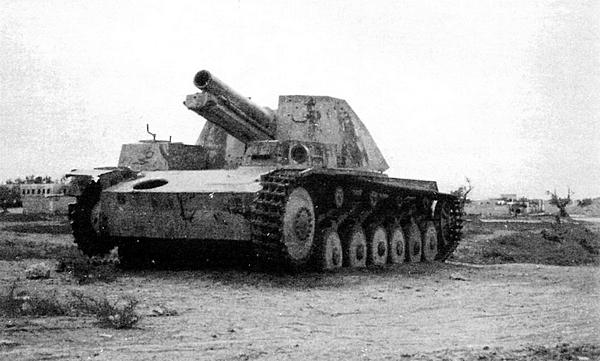

Этот Sturmpanzer II, захваченный англичанами, был передан после войны Египту, а оттуда попал в Палестину. Подбит израильскими войсками в 1949 году.

Силовая установка, трансмиссия и элементы ходовой части были заимствованы у серийного танка Pz.II Ausf.C без принципиальных изменений.

Серийное производство началось в конце 1941 года на фирме Alkett. Впрочем, изготовили только 12 единиц (семь – в 1941-м и пять – в 1942-м), из которых сформировали 707-ю и 708-ю роты тяжёлых пехотных орудий. Обе роты отправили в Северную Африку, где они участвовали в боевых действиях, включая сражение у Эль-Аламейна. Последние Sturmpanzer II были захвачены западными союзниками во время капитуляции немецких войск весной 1943 года в Тунисе.

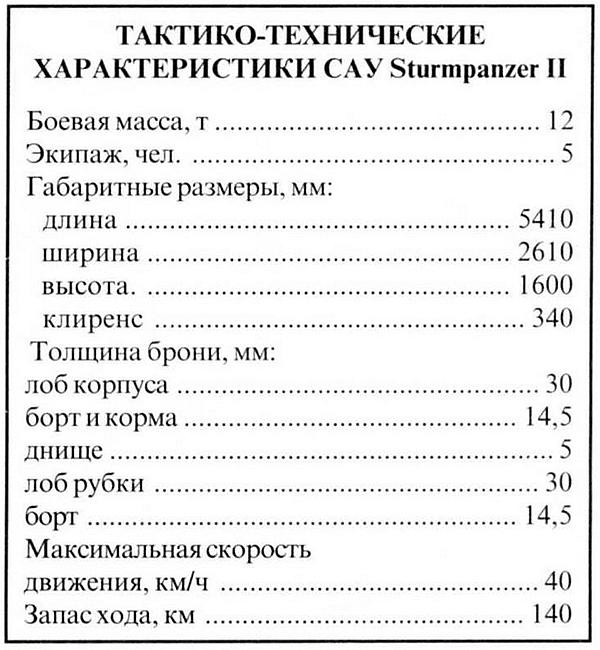

Sturmpanzer II.

10,5 cm IeFH 18/2 auf Gw II Wespe

Ещё одной самоходно-артиллерийской установкой, созданной на базе танка Pz.II, стала гаубица Wespe («Оса»). Она разрабатывалась в рамках концепции мобильной артсистемы, способной поддерживать и сопровождать огнём танковые и моторизованные части на поле боя.

Её проектированием занималось конструкторское бюро завода Alkett в Берлине. В качестве базы было использовано шасси танка Pz.II Ausf.F, подвергшееся значительной перекомпоновке и получившее обозначение Geschutzwagen II (Gw II). Двигатель сместили вперёд и расположили сразу за трансмиссией. Вперёд перенесли и агрегаты системы охлаждения двигателя. В результате в кормовой части корпуса освободилось место для боевого отделения с открытой сверху сварной боевой рубкой. Кормовой лист рубки мог откидываться в горизонтальное положение, в котором фиксировался упором. Это облегчало погрузку боеприпасов в САУ, подачу их с грунта при стрельбе, а также монтаж и демонтаж орудия. Машины поздних выпусков изготавливали на удлинённом на 220 мм шасси, что было внешне заметно по увеличенному, по сравнению с танком, расстоянию между последним опорным катком и ленивцем.

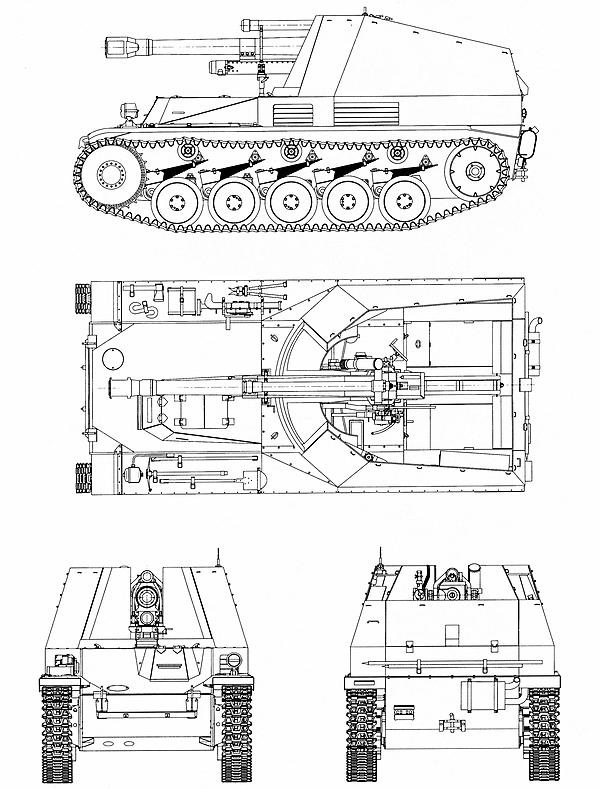

Лёгкая самоходная гаубица Wespe.

В амбразуре переднего, полукруглого в плане, листа рубки устанавливалась 105-мм лёгкая полевая гаубица IeFH 18/2 (качающаяся часть и верхний станок) с длиной ствола 28 калибров производства фирмы Rheinmetall-Borsig. Масса орудия составляла 726 кг. Затвор – горизонтальный клиновой. Горизонтальный угол наведения составлял 17° на сторону, вертикальный колебался от -5° до +42°. Боекомплект – 32 выстрела раздельного заряжания с осколочно-фугасными, кумулятивными и бронебойными снарядами. Начальная скорость снаряда 470 м/с. Максимальная дальность стрельбы достигала 10650 м. Для ведения огня использовался прицел Rblf 36. В качестве вспомогательного вооружения в корпусе САУ размещались пулемёт MG 34 и пистолет-пулемёт МР38 (или МР40) или два пистолета-пулемёта МР38.

Вверху: рубка механика-водителя с открытыми смотровым и посадочным люками.

Внизу: интерьер боевого отделения САУ.

На левом борту рубки устанавливалась радиостанция FuG Spr f. В четырёх металлических ящиках по бортам боевого отделения (по два с каждой стороны) размещался боекомплект.

Экипаж САУ состоял из пяти человек – командира, механика-водителя и трёх канониров. Механик-водитель находился в специальной рубке слева от трансмиссии, изолированно от остальных членов экипажа, размещавшихся в боевом отделении. В переднем листе рубки был смонтирован прибор наблюдения со стеклоблоком триплекс. На марше передний лист мог откидываться вверх, открывая смотровой люк. В бортах рубки имелись смотровые щели, а в крыше – двухстворчатый посадочный люк.

Захваченная самоходная гаубица Wespe на полигоне в Кубинке. 1945 год.

На САУ устанавливались двигатель Maybach HL 62TR мощностью 140 л. с. и синхронизированная коробка передач SSG46 Aphon. Запас топлива – 170 л – размещался в двух бензобаках. Ходовую часть практически полностью заимствовали у танка Pz.II Ausf.F, за исключением того, что верхняя ветвь гусеницы поддерживалась тремя катками, а не четырьмя.

Боевая машина массой 11,48 т развивала максимальную скорость 40 км/ч, запас хода по шоссе составлял 220 км.

Параллельно с самоходным орудием был разработан перевозчик боеприпасов к нему Munitions Sf auf Fgst.Pz.Kpfw.II.

Эта машина отличалась от САУ отсутствием орудия, передний лист рубки выполнялся глухим. Она могла перевозить 90 105-мм выстрелов и обслуживалась экипажем из трёх человек.

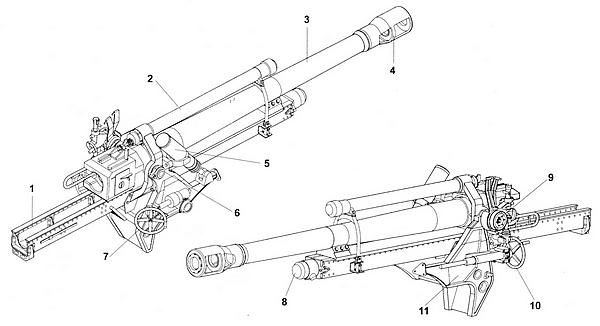

Качающаяся часть 105-мм легкой полевой гаубицы IeFH 18/2:

1 – люлька; 2 – накатник; 3 – ствол; 4 – дульный тормоз; 5 – уравновешивающий механизм; 6 – цапфа; 7 – маховик подъёмного механизма; 8 – тормоз отката; 9 – прицел Zieleinrichtung 34; 10 – маховик поворотного механизма; 11 – станок.

Серийное производство САУ началось в феврале 1943 года на заводах FAMO в Бреслау и Варшаве. Первоначальный заказ Управления вооружений составлял 1000 единиц, однако поздней осенью 1943 года его уменьшили до 835, включая перевозчики боеприпасов. До августа 1944 года заводские цеха покинуло 676 самоходных гаубиц Wespe (это название машина получила только в 1944 году) и 159 перевозчиков.

Wespe поступали на вооружение первых дивизионов в артиллерийских полках танковых дивизий. В каждом дивизионе две батареи имели на вооружении по шесть самоходных гаубиц и два перевозчика боеприпасов в каждой. Одной из первых новые боевые машины получила дивизия СС «Лейбштандарт Адольф Гитлер».

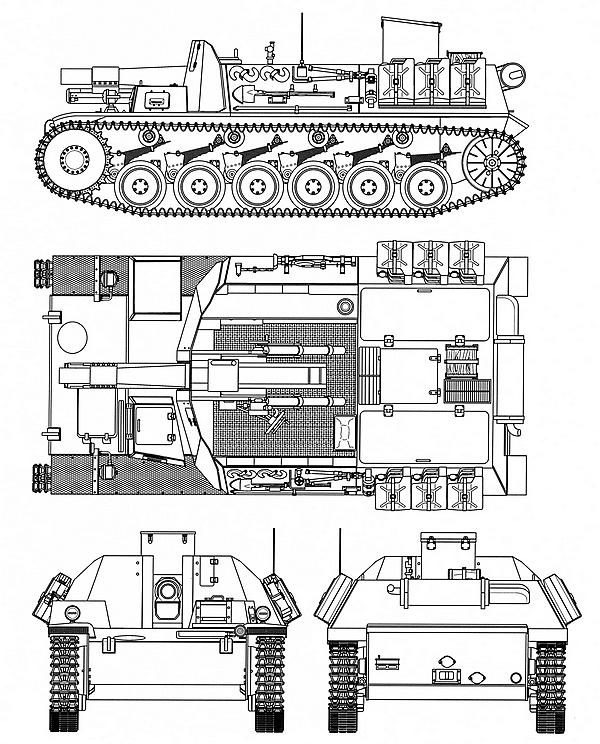

Wespe.

Боевое крещение Wespe прошли в ходе операции «Цитадель» – сражении на Курской дуге. В ней приняли участие 68 самоходных гаубиц этого типа, 14 из которых были потеряны. До конца 1943 года на Восточном фронте было подбито 98 САУ Wespe. Позже такие самоходки использовали в танковых соединениях вермахта и войск СС на всех фронтах вплоть до конца войны. К 1 марта 1945 года безвозвратные потери этих машин составили 355 единиц. Таким образом, в войсках в этот период ещё оставалась 321 самоходная гаубица.

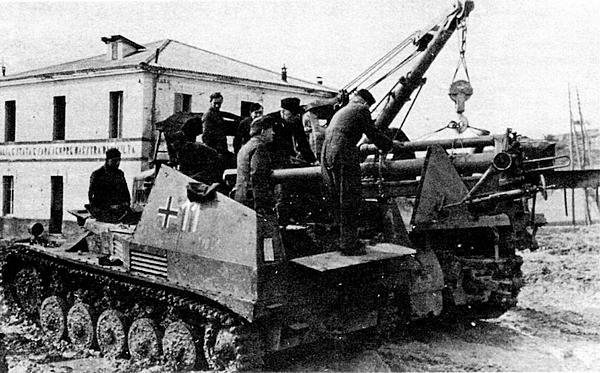

Демонтаж качающейся части 105-мм гаубицы из САУ Wespe. Хорошо виден откидной кормовой лист рубки.

Wespe, как и противотанковая САУ Marder,[2]2
  Противотанковая САУ – истребитель танков Marder, также созданная на базе танка Pz.II, в данном выпуске не рассматривается, так как этой машине будет посвящён отдельный выпуск «Бронеколлекции».


[Закрыть] оказалась наиболее удачной самоходно-артиллерийской установкой, созданной на базе танка Pz.II. Продуманная компоновка и размещение качающейся части гаубицы почти по оси центра тяжести машины позволили равномерно распределить массу на опорные катки, что обусловило высокую живучесть ходовой части. САУ получилась лёгкой и манёвренной, полностью соответствовала своему назначению и пользовалась популярностью в частях Панцерваффе.

В настоящее время самоходные артиллерийские установки Wespe сохраняются в танковом музее в Самюре и мемориальном музее в Байо (Франция), военно-техническом музее в Кобленце (Германия) и в подмосковной Кубинке.

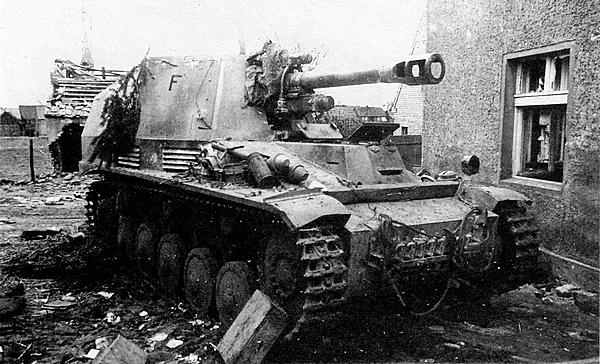

Брошенная экипажем САУ Wespe. На правой надгусеничной полке, рядом с домкратом – коробка противогаза и два «фаустпатрона». Германия, март 1945 года.

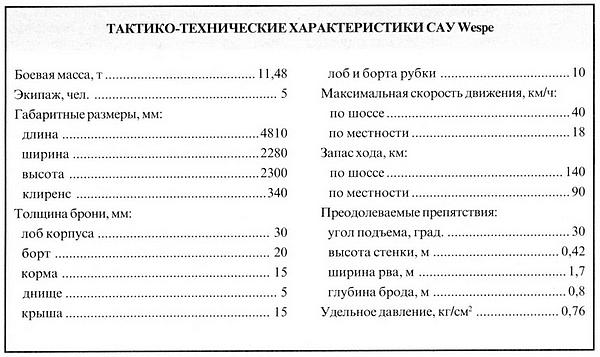

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Wespe

ТАНКИ Pz.II НОВОГО ТИПА

На начальном этапе Второй мировой войны с задачами разведки в интересах танковых и моторизованных частей гитлеровского вермахта неплохо справлялись бронеавтомобили. Их использованию в этой роли способствовали как разветвлённая дорожная сеть Западной Европы, так и отсутствие у противника массовой и хорошо организованной противотанковой обороны.

После нападения Германии на СССР ситуация изменилась. В России, как известно, дорог нет, есть только направления. С началом осенних дождей немецкая бронеавтомобильная разведка безнадёжно застряла в русской грязи и перестала справляться с возложенными на неё задачами. Кроме того, положение усугубилось тем, что примерно в это же время в стрелковые части Красной Армии во всё возрастающих количествах стали поступать противотанковые ружья (ПТР), позволившие придать противотанковой обороне массированный характер. Во всяком случае, немецкий генерал фон Меллентин отметил в своих воспоминаниях: «Русская пехота имеет хорошее вооружение, особенно много противотанковых средств: иногда думаешь, что каждый пехотинец имеет противотанковое ружьё или противотанковую пушку». Выпущенная из ПТР бронебойная пуля калибра 14,5 мм легко пробивала броню любых немецких бронеавтомобилей, как лёгких, так и тяжёлых.

Семь танков Pz.II пА (VK 1601), предназначенных для непосредственной поддержки пехоты, проходили испытания в 12-й танковой дивизии. Восточный фронт, 1943 год.

Чтобы как-то поправить положение, в разведывательные батальоны стали передавать полугусеничные бронетранспортёры Sd.Kfz.250 и Sd.Kfz.251, а также использовать для этой цели лёгкие танки Pz.II и Pz.38 (t). Однако потребность в специальном разведывательном танке стала очевидной. Впрочем, специалисты Управления вооружений вермахта предвидели подобное развитие событий и инициировали такие работы ещё накануне Второй мировой войны.

Летом 1938 года фирмы MAN и Daimler-Benz начали проектирование разведывательного танка, получившего обозначение VK 901. Формально он считался развитием Pz.II, но по сути представлял собой совершенно новую конструкцию. Такими же, как у «двойки», остались только толщина броневых листов и вооружение – 20-мм пушка KwK 38. Ходовая часть с так называемым «шахматным» расположением опорных катков, разработанная инженером Вильгельмом Книпкампфом, состояла из пяти опорных катков на борт. В силовом отделении располагался двигатель Maybach HL 45 мощностью 150 л. с. (109 кВт), разгонявший боевую машину массой 10,5 т до максимальной скорости по шоссе 50 км/ч.

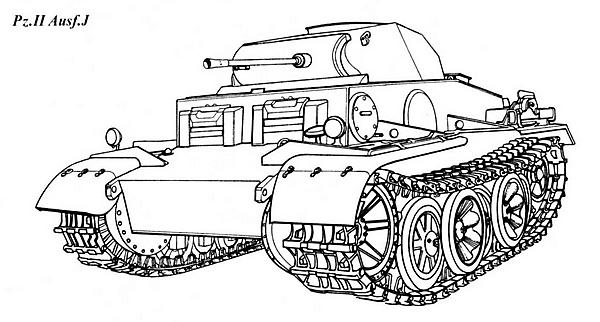

Pz.II Ausf.J

Прототип изготовили в 1939 году. После окончания полигонных и войсковых испытаний планировалось начать производство «нулевой» серии в 75 машин, которым присвоили обозначение Pz.II Ausf.G. Однако с апреля 1941 по февраль 1942 года изготовили всего 12 танков этого типа.

Параллельно с работами по созданию специализированного танка-разведчика после Польской кампании развернулось проектирование и хорошо бронированного танка поддержки пехоты. Тактико-техническое задание на боевую машину, получившую обозначение Pz.II nA VK 1601 (nA – neuer Art – новый тип), выдали 22 декабря 1939 года. Первый прототип был готов к испытаниям 19 июня 1940 года. Танк имел очень мощную броню толщиной от 50 до 80 мм и развивал максимальную скорость 31 км/ч. Башню с вооружением заимствовали у танка Pz.II Ausf.G. После завершения испытаний, длившихся почти два года, был выдан заказ на 30 таких танков под армейским обозначением Pz.II Ausf.J. С апреля по декабрь 1942 года фирмы MAN и Daimler-Benz изготовили только 22 машины. Об их участии в боевых действиях данных нет. Достоверно известно лишь то, что семь танков проходили войсковые испытания в 12-й танковой дивизии на Восточном фронте.

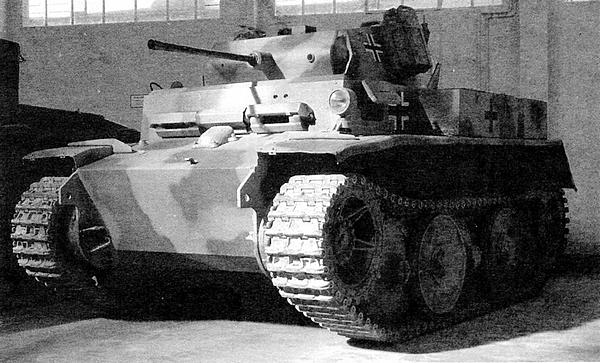

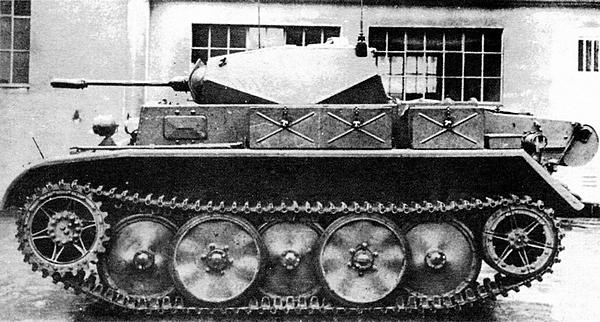

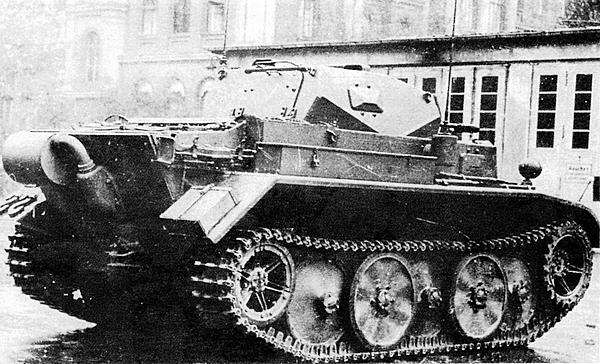

Прототип лёгкого разведывательного танка Pz.II Ausf.L Luchs. 1942 год.

В 1940 году начались работы над модернизированной версией Pz.II Ausf.G – VK 903. Машина оснащалась двигателем Maybach HL 66р мощностью 200 л. с. и коробкой передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины было более чем достаточным. В 1942 году появился вариант танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301 (VK 903b).

Программа развития танковых войск «Panzerprogramm 1941», утверждённая 30 апреля 1941 года, предусматривала поистине фантастические объёмы выпуска разведывательного танка VK 903. В разведывательном варианте предполагалось изготовить 10950 машин, в качестве САУ с 50-мм пушкой – 2738, а со 150-мм гаубицей sIG 33 – 481. Танки VK 903 и VK 1301 получили армейские обозначения Pz.II Ausf.H и М соответственно, но, несмотря на это, производство их не было развёрнуто и в войска они не попали.

Управление вооружений вермахта пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтён опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа, большего запаса мощности двигателя, установки радиостанции с большим радиусом действия и т. п.

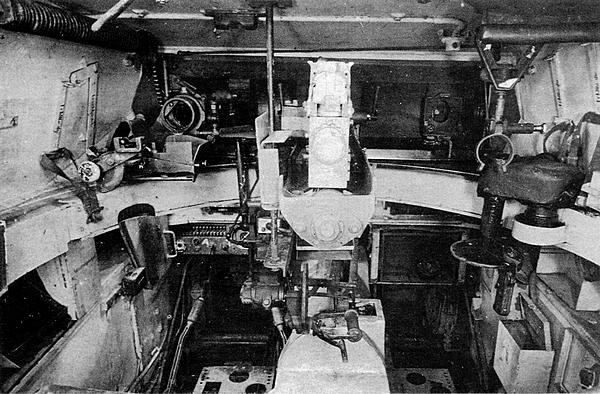

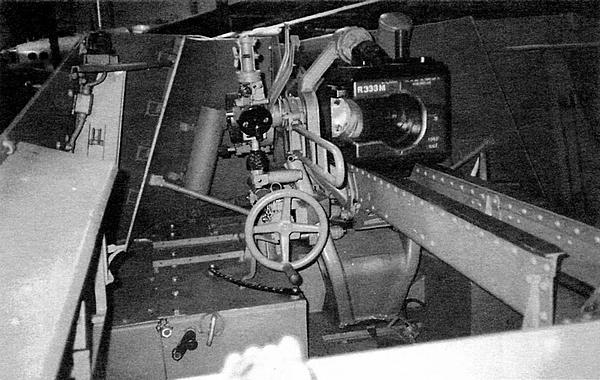

Интерьер боевого отделения танка Luchs, вид на переднюю часть башни. Справа – поворотный механизм башни, в центре – казенная часть 20-мм пушки, слева – кронштейн крепления пулемета.

В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38 (t) фирмы ВММ и Т-15 фирмы Škoda. В ходе испытаний VK 1303 прошёл 2484 км. При этом двигатель и главный фрикцион работали безотказно.

Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин.

Luchs («Лухс»[3]3
  Вообще-то по-немецки это слово произносится как «лукс» (авт. fb2 док-та).


[Закрыть] – рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось явно недостаточным. Сварной корпус коробчатой формы имел три отделения: управления (оно же – трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа – радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

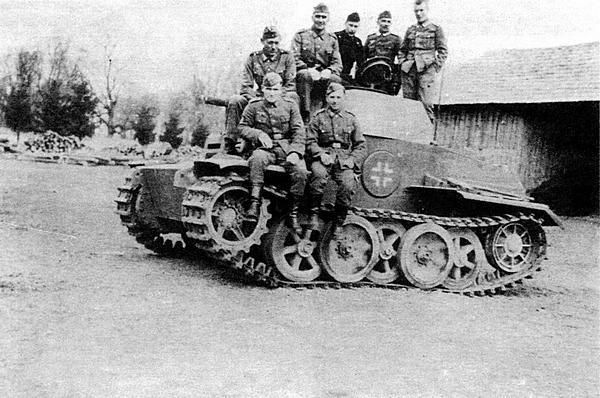

Легкий танк Pz.II Ausf.L из состава 4-го разведывательного батальона 4-й танковой дивизии. Восточный фронт, осень 1943 года.

Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на «Лухсе» отсутствовала. На крыше башни устанавливали два перископических прибора наблюдения: один – в крышке командирского люка, другой – в крышке люка заряжающего; у последнего был также смотровой прибор в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращение её осуществлялось вручную, с помощью механизма поворота.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 и спаренного 7,92-мм пулемёта MG 34 (MG 42). Для стрельбы из пушки наводчик пользовался телескопическим однообъективным прицелом Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог служить и для стрельбы из пулемёта. Последний, кроме того, оснащался своим штатным прицелом Kgz F 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до +18°. На бортах башни устанавливались по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

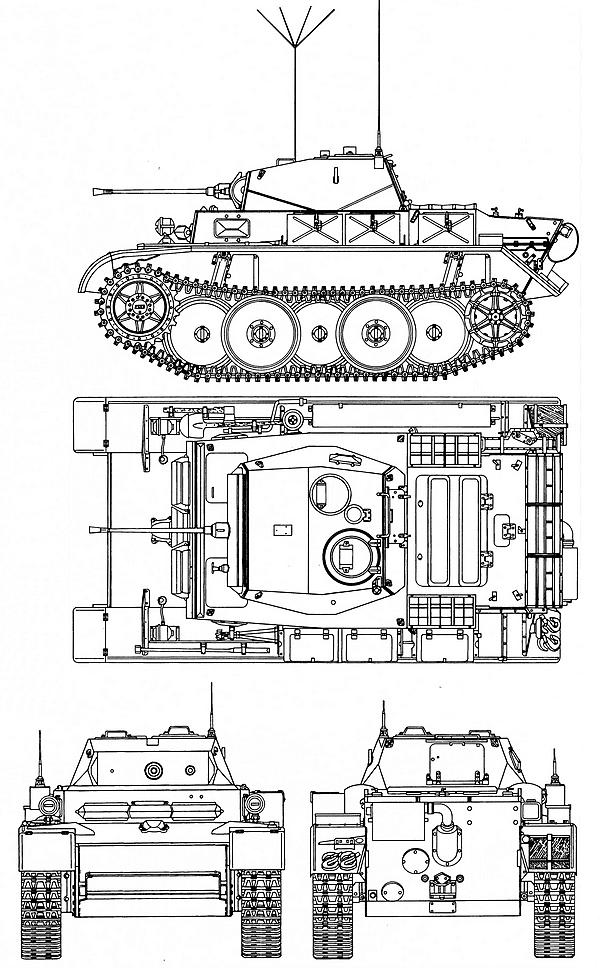

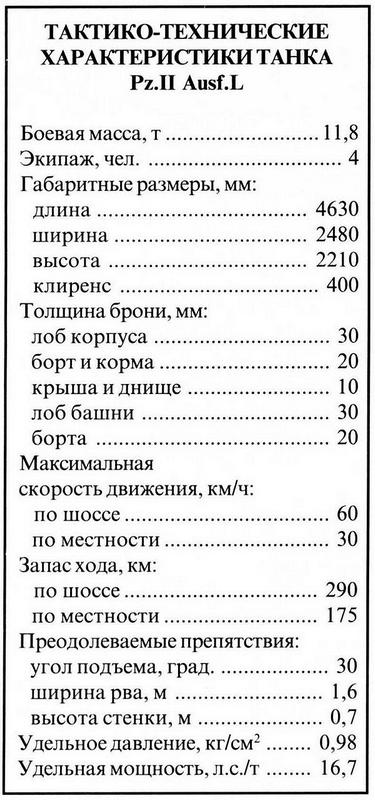

Pz.II Ausf.L

Ещё в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооружённых 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.III модификаций J, L и М. Однако разместить это орудие в штатной башне «Лухса» не удалось – она была слишком мала. К тому же это бы привело к резкому сокращению боекомплекта. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.

На танке устанавливался шестицилиндровый карбюраторный четырёхтактный рядный двигатель жидкостного охлаждения Maybach HL 66р мощностью 180 л. с. (132 кВт) при 3200 об/мин и рабочим объёмом 6754 см³. Диаметр цилиндра 105 мм. Ход поршня 130 мм. Степень сжатия 6,5.

Запуск двигателя осуществлялся с помощью электростартера Bosch GTLN 600/12-12000 А-4. Возможен был и ручной запуск. Топливо – этилированный бензин с октановым числом 76 – хранилось в двух бензобаках ёмкостью 235 л. Подача топлива принудительная, с помощью насоса Pallas Nr 62601. Карбюраторов – два, марки Solex 40 JFF II. (Один серийный танк Pz.II Ausf.L в опытном порядке был оснащён 12-цилиндровым V-образным дизелем Tatra 103 мощностью 220 л. с.).

Трансмиссия состояла из двухдискового главного фрикциона сухого трения типа Fichtel & Sachs «Mecano», механической синхронизированной коробки передач ZF Aphon SSG48 (6+1), карданного вала и колодочных тормозов типа MAN.

В ходовую часть танка «Лухс», применительно к одному борту, входили пять обрезиненных опорных катков диаметром 735 мм каждый, расположенных в два ряда; ведущее колесо переднего расположения с двумя съёмными зубчатыми (23 зуба) венцами, направляющее колесо с механизмом натяжения гусениц. Гусеница – мелкозвенчатая, двухгребневая, шириной 360 мм.

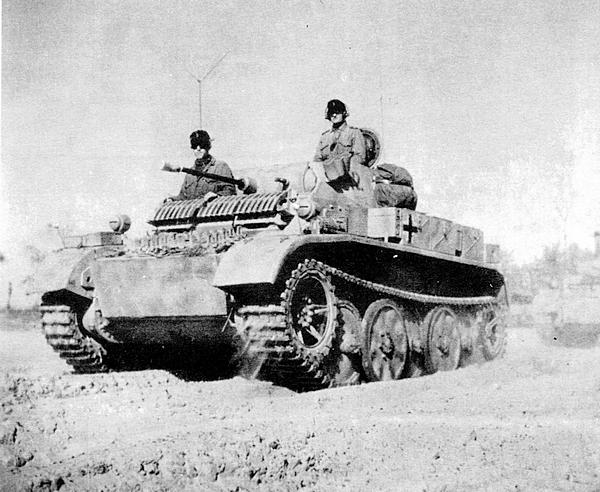

4-й разведывательный батальон на марше. Восточный фронт, осень 1943 года. На лобовой броне корпуса смонтирован броневой экран специфической формы. Такое дополнительное бронирование было характерным только для этого подразделения.

«Лухсы» оснащались радиостанцией FuG 12 и коротковолновой радиостанцией FSpr «f».

Серийное производство разведывательных танков этого типа было начато во второй половине августа 1942 года. До января 1944 года фирма MAN выпустила 118 единиц, фирма Henschel – 18. Все они вооружались 20-мм пушкой KwK 38. Что же касается боевых машин с 50-мм пушкой, то указать точное их количество не представляется возможным. По разным данным, заводские цеха покинуло от четырёх до шести танков.

Первые серийные «лухсы» начали поступать в войска осенью 1942 года. Ими предполагалось вооружать одну роту в разведывательных батальонах танковых дивизий. Однако из-за незначительного количества выпущенных машин новые танки получили очень немногие соединения Панцерваффе. На Восточном фронте это были 3-я и 4-я танковые дивизии, на Западе – 2-я, 116-я и Учебная танковые дивизии. Кроме того, несколько машин состояло на вооружении танковой дивизии СС «Мёртвая голова». В этих соединениях «лухсы» использовались вплоть до конца 1944 года. В ходе боевого применения выявилась слабость вооружения и броневой защиты танка. В ряде случаев его лобовую броню усиливали дополнительными бронелистами толщиной 20 мм. Достоверно известно, что подобное мероприятие осуществили в 4-м разведывательном батальоне 4-й танковой дивизии.

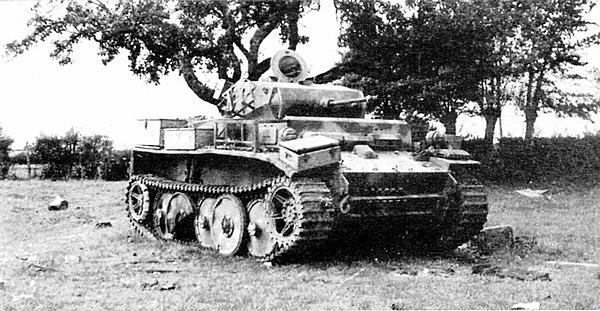

Лёгкий танк Pz.II Ausf.L, вероятно, из состава 116-й танковой дивизии, подбитый во Франции в августе 1944 года.

До наших дней сохранились два экземпляра лёгкого танка Pz.II Ausf.L «Лухс». Один находится в Великобритании в Музее Королевского танкового корпуса в Бовингтоне, другой – во Франции, в танковом музее в Самюре.

Ещё в ходе проектирования массового разведывательного танка фирмам MIAG и Daimler-Benz выдали заказ на разработку новой боевой машины, получившей индекс VK 1602 и название «Леопард» и предназначавшейся для так называемой разведки боем.

VK 1602 представлял собой развитие опытного танка VK 1601, изготовленного в 1940 году. Последний задумывался в качестве машины поддержки пехоты и имел очень мощное для лёгкого танка бронирование – от 50 до 80 мм. Конструктивно он был подобен другим опытным машинам того периода – VK 901 и VK 903 (вооружение – аналогичное). VK 1601 получил армейский индекс Pz.II Ausf.J. Семь таких машин проходили войсковые испытания в 12-й танковой дивизии на Восточном фронте.

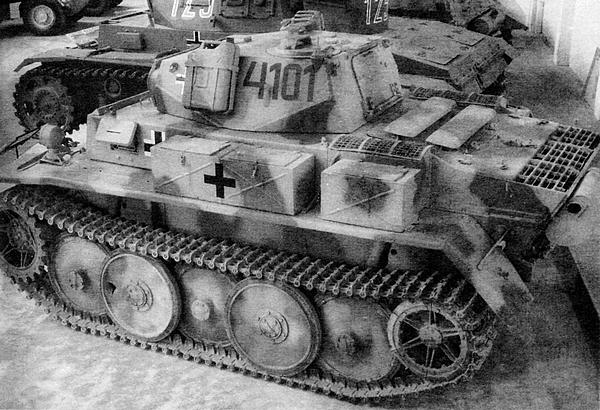

Восстановленный Luchs находится в экспозиции танкового музея в Самюре.

Впрочем, от своего предшественника «Леопард» позаимствовал разве что толщину броневых листов, во всём остальном это была совершенно новая боевая машина, которую иногда называют «Маленькая „Пантера“».

Бронирование башни «Леопарда» составляло 50–80 мм, корпуса – 20–60 мм. Боевая масса возросла до 26 т. Габаритные размеры достигли 6450 мм по длине, 3270 мм по ширине и 2800 мм по высоте. Карбюраторный двигатель HL 157 мощностью 550 л. с. (404 кВт) разгонял «Леопард» до максимальной скорости 50 км/ч (по другим данным – 60 км/ч). Особенностью танка было кормовое расположение трансмиссии, не типичное для немецкого танкостроения. В сварной башне обтекаемой формы устанавливались 50-мм пушка KwK 39 с длиной ствола 60 калибров и спаренный пулемёт MG 42 калибра 7,92 мм. Пушка снабжалась двухкамерным дульным тормозом. Характерными внешними чертами танка были командирская башенка и литая маска пушки типа Saukopf – «свиное рыло». Ходовая часть «Леопарда» состояла из шести опорных катков на борт, расположенных в шахматном порядке. Ширина гусениц – 350 мм. Экипаж – 4 человека.

К изготовлению прототипа приступили 30 апреля, а закончилось оно 1 сентября 1942 года. «Panzerprogramm 41» предусматривала выпуск 339 «тяжёлых разведчиков». Серийное производство должно было начаться в июне 1943 года, однако уже в феврале заказ аннулировали. Такое решение вполне объяснимо – для разведки боем «тяжёлый разведчик» оказался слишком тяжёлым. При массе большей, чем у среднего танка Pz.III, «Леопард» был вооружён точно так же и отличался в лучшую сторону только более мощным бронированием и лучшими манёвренными характеристиками. Но и то и другое не оставляло ему шансов при встрече с советским Т-34 или американским «Шерманом». Так что, кроме прототипа, ни один «Леопард» построен не был. Башня же, сконструированная для этого танка, использовалась на тяжёлых четырёхосных бронеавтомобилях Sd.Kfz.234/2 «Пума», правда, в несколько облегчённом варианте – без командирской башенки.

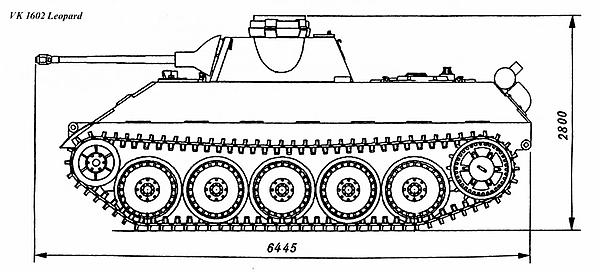

VK 1602 Leopard.
