Часть 7. Подствольные гранатометы

Эксперименты по приспособлению обычных винтовок для метания гранат начались достаточно давно. Сразу же обнаружились недостатки некоторых схем; так, использование дульной мортирки и холостых патронов для отстрела винтовочных гранат не позволяет одновременно стрелять обычными патронами, а высокая вероятность перепутать в бою боевые и холостые патроны может стоить гранатометчику жизни.

Один из первых прообразов современного подствольного гранатомета представляет собой карабин Mannlicher – Carcano M1938 с мортиркой с правой стороны ложа. Такая конструкция была проще в эксплуатации, но балансировка винтовки при этом изменялась не в лучшую сторону. Несколько позже в Германии проводились опыты по установке сигнального пистолета Walther с функцией метания осколочных и кумулятивных гранат под стволом штурмовой винтовки StG 44. Все эти эксперименты не дали сколько-нибудь положительных результатов и были забыты по окончании войны.

Во время войны во Вьетнаме американские и южновьетнамские войска широко использовали компактные ручные гранатометы М79. Вскоре американским военным пришла в голову идея установить гранатомет калибра 40 мм под стволом обычной штурмовой винтовки. Это нововведение оказалось неожиданно удачным и теперь применяется практически во всех армиях.

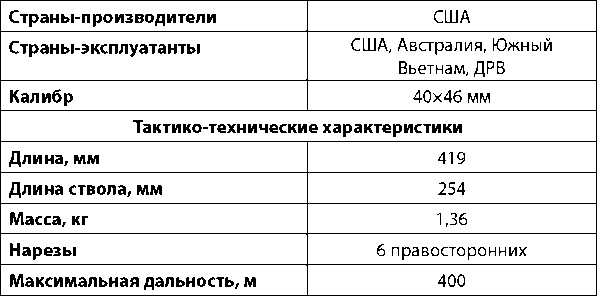

ХМ148. Ручная артиллерия нового времени

Штурмовой карабин ХМ177Е2 с подствольным гранатометом ХМ148.

Гранатомет ХМ148, установленный на штурмовую винтовку XM16E1.

Американский солдат, вооруженный штурмовой винтовкой М16 с подствольным гранатометом ХМ148.

В 1964 г. американским военным советникам во Вьетнаме для полевых испытаний начали приходить образцы нового оружия – гранатомета ХМ148, разработанного Карлом Льюисом и выпущенного компанией Colt Firearms. Конструктивно гранатомет ХМ148 представляет собой однозарядный сигнальный пистолет, приспособленный для отстрела 40-мм гранат. Для прицеливания гранатомет оснащен упрощенным прицелом на основе квадранта, расположенным слева от ствола.

Гранатомет может использоваться как самостоятельное оружие, но обычно крепится к оружию посредством двух насадок. ХМ148 устанавливается на винтовки M16, XM16E1, M16A1, M16A1E1, FN FAL и карабины XM177 всех модификаций.

Подствольный гранатомет показал себя как отличное оружие. Теперь пехотинцу не требовался обычный гранатомет; ручные гранаты также начали отходить на второй план. На небольших дистанциях гранатой можно было стрелять, используя прицельные приспособления винтовки. Подствольный гранатомет позволял буквально закидывать противника гранатами, причем в таких местах, в которых раньше это было невозможно.

В 1968 г. был начат выпуск более совершенного гранатомета М203, но ХМ148 использовался до окончания войны во Вьетнаме. С вооружения полиции Соединенных Штатов гранатомет ХM 148 был снят лишь в начале 1990-х годов.

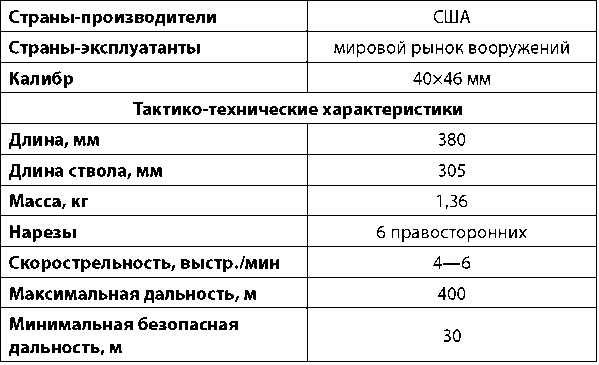

M203. Для решения индивидуальных задач

Штурмовой комплекс М16А2Е2.

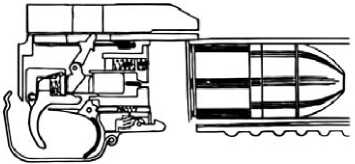

Схема гранатомета М203.

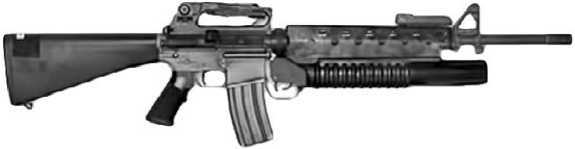

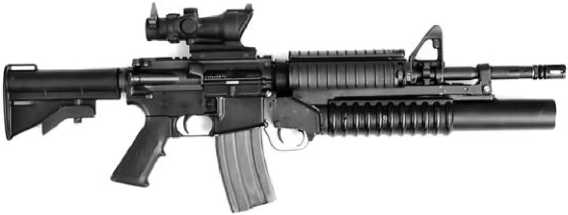

Подствольный гранатомет M203, установленный на штурмовой карабин М4А1.

Американский солдат, вооруженный винтовкой М16А2 с гранатометом М203.

С появлением в 1968 г. подствольного гранатомета М203, представлявшего собой модуль, устанавливаемый на стандартную пехотную винтовку, командование армии США смогло вооружить простого пехотинца компактным, но чрезвычайно мощным оружием. Эффективность стрельбы 40-мм гранатами была подтверждена опытом боевых действий еще раньше, в 1965–1967 годах.

Подствольный гранатомет М203, разработанный компанией AAI, считается первым серийным образцом такого оружия.

Для стрельбы из гранатомета М203 были доработаны 40-мм гранаты, использовавшиеся еще в гранатомете М79, и разработаны несколько новых гранат. Каждая из них была спроектирована для решения определенных задач: фугасные гранаты М381 и М386, дымовые сигнальные гранаты, термобарические гранаты, кумулятивно-осколочные гранаты и т. д.

Подствольный гранатомет М203 получил широкое распространение почти во всем мире благодаря высокой боевой эффективности и оригинальной конструкции. Гранатометом М203 начали оснащать многие винтовки стран НАТО.

Несколько позже появились и модификации М203:

– М203А1, или M203 Short, – укороченная версия М203, предназначенная для установки на штурмовые карабины М4 и М4А1;

– M203PI – модификация, крепящаяся на цевье при помощи планок Пикаттини. Гранатометы данной модификации могут устанавливаться на любые штурмовые винтовки и карабины, оборудованные планкой Пикаттини, что на сегодня уже является стандартом.

– M203 Stand-Alone – версия гранатомета М203, которую можно использовать на поле боя как самостоятельное оружие.

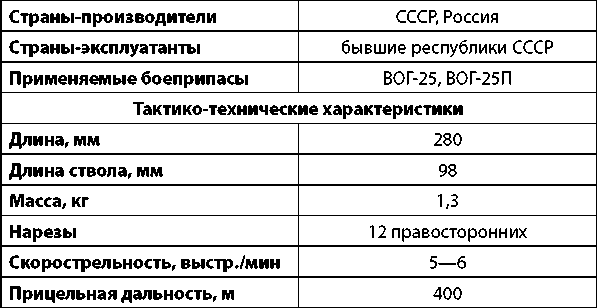

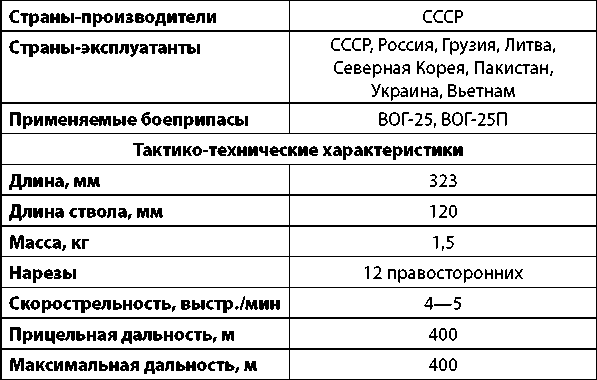

ГП-25 «Костер». Не копия, а уникальная разработка

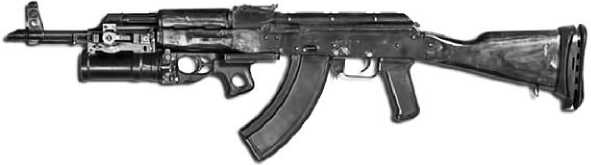

Подствольный гранатомет ГП-25, установленный на автомат Калашникова АКМ.

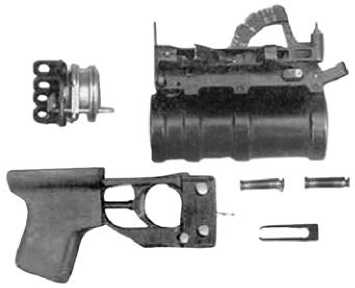

Неполная разборка подствольного гранатомета ГП-25.

Советские подствольные гранатометы ГП-25 «Костер» впервые были использованы в 1984 г., во время войны в Афганистане. Появление подствольных гранатометов на вооружении Советской армии должно было повысить огневую мощь пехотинца. По сути дела, в середине 1980-х в Советской армии произошло примерно то же самое, что и в американской в середине 1960-х.

Возможности пехотинца в это время выросли настолько, что численность армии уже не имела такого значения, как в годы Первой и Второй мировых войн. Стандартным вооружением американского пехотинца во Вьетнаме была винтовка М16А1 калибра.223 Remington, подствольный гранатомет с 40-мм гранатами, управляемые противопехотные мины М18, фугасные, осколочные, фосфорные ручные гранаты и одноразовые гранатометы LAW 72. Хорошо обученные солдаты с таким вооружением могли успешно противостоять численно превосходящему противнику, даже поддерживаемому бронетехникой.

Во время войны в Афганистане Советская армия столкнулась с теми же сложностями и проблемами. В это время на вооружении появились реактивные противотанковые гранаты РПГ-18 «Муха» и подствольные гранатометы калибра 40 мм.

Подствольный гранатомет ГП-25 «Костер» и выстрелы к нему – уникальная конструкторская разработка. Сам гранатомет дульнозарядный, что делает его достаточно компактным. Такие конструктивные решения имеют и определенные недостатки – при сопоставимой эффективности производство гранат к гранатомету М203 считается более простым.

В ходе афганской войны подствольный гранатомет ГП-25, предназначенный для использования в комплексе с автоматами АКМ и АК74, показал себя отличным оружием, прекрасно работающим в любых условиях и незаменимым на поле боя.

ГП-30 «Обувка». «Обувка» – это вещь!

Подствольный гранатомет ГП-30.

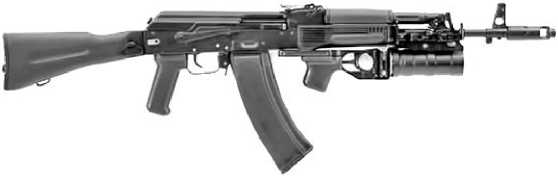

Гранатомет ГП-30, установленный на автомат Калашникова.

Подствольный гранатомет ГП-30 «Обувка» представляет собой модернизированную версию гранатомета ГП-25. Был усовершенствован ударно-спусковой механизм, увеличилась надежность гранатомета, который к тому же стал легче и короче. К сожалению, укороченный ствол ухудшил кучность стрельбы.

В 1989 г. ГП-30 начал поступать на вооружение Советской армии, а боевое крещение получил в ходе первой чеченской кампании.

В настоящее время гранатомет ГП-30 состоит на вооружении стран бывшего СССР наравне с ГП-25.

Подствольный гранатомет ГП-30 можно установить не только на автоматы Калашникова всех моделей, но и на более современные АН-94 и АЕК-971.

К новейшему автомату АК-12 специально предусмотрено два разных цевья: с планками Пикаттини, что позволяет закреплять гранатомет М203, и специальное цевье для установки гранатометов ГП-25 и ГП-30.

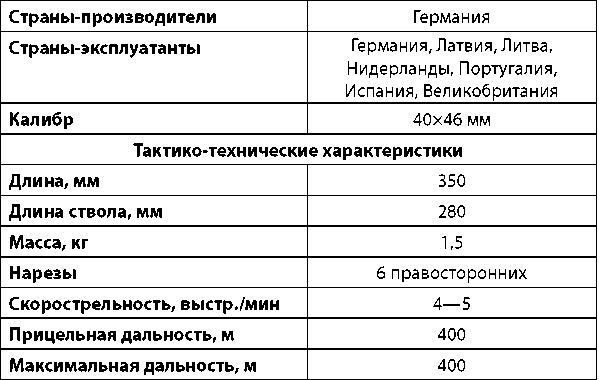

AG36. И плюсы, и минусы

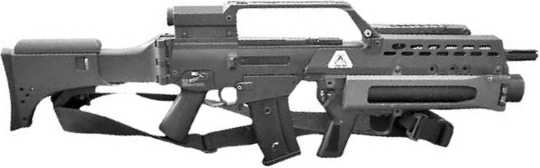

Подствольный гранатомет AG36, установленный на штурмовую винтовку G36.

Подствольный гранатомет AG36 был разработан в 1999 г. специально под новую винтовку бундесвера – G36. Конструкторам фирмы Heckler & Koch поставили задачу – разработать простой в обращении многофункциональный подствольный гранатомет. Конструкция AG36 полностью устроила военных, и в 2000 г. гранатомет был принят на вооружение.

Гранатомет AG36 выгодно отличался от разработанного в США М203 ускоренной перезарядкой и возможностью использовать гранаты 40x46 мм абсолютно всех типов. Ускорение перезарядки достигнуто принципиальным изменением схемы. Для экстракции стреляной гильзы и досылания нового заряда в гранатомете М203 надо откинуть ствол вперед; для того чтобы убедиться в правильности зарядки гранатомета, винтовку надо несколько повернуть для лучшего обзора. Все это требует определенного времени, которого может катастрофически не хватать. В AG36 для экстракции гильзы ствол откидывается влево от ствола оружия, что дает возможность свободного контролирования перезарядки.

Однако у AG36 есть и свои минусы – по сравнению с М203 стрельба менее точная.

Практически без изменений AG36 был принят на вооружение Великобританией. Конструкция AG36 была незначительно изменена для установки на винтовку L85A2. В Великобритании гранатомет AG36 носит индекс L123A2.

Кроме того, существует вариант гранатомета AG36, приспособленный для установки на планку Пикаттини.

Часть 8. Боеприпасы

В этой части книги мы поговорим о боеприпасах. Тактико-технические характеристики любого оружия в значительной мере зависят от применяемых боеприпасов; создать хорошее оружие на базе плохо сконструированного патрона невозможно. К большому сожалению, обратное утверждение о том, что на базе отличного патрона можно создать посредственное оружие, подтверждается сплошь и рядом.

Коль скоро речь в книге идет о стрелковом оружии, то и боеприпасы будут рассматриваться для него. Последние лет полтораста стрелковое оружие разрабатывается только под унитарные патроны, в которых снаряд, заряд пороха и воспламеняющий элемент соединены в одно целое посредством гильзы. В зависимости от типа оружия, в котором применяются патроны, они подразделяются на винтовочные, пулеметные, промежуточные, пистолетные, ружейные и револьверные.

По типу снаряда патроны могут быть с обыкновенной пулей, пулей повышенной пробиваемости, бронебойной, трассирующей, бронебойно-зажигательной, бронебойно-зажигательной трассирующей пулей, дробовые и т. д.

Еще одной важной характеристикой патронов является тип метательного заряда; в зависимости от этого патроны могут быть пороховые и пирожидкостные.

Патроны могут также различаться по конструкции гильзы. Она бывает с закраиной (фланцем), кольцевой проточкой, проточкой и закраиной, без проточки и закраины; некоторое время назад начались эксперименты с безгильзовыми патронами.

Наконец, по способу воспламенения патроны бывают центрального, кольцевого (бокового) воспламенения, шпилечные и с электрическим воспламенением.

Глава 1. Патроны – боевые, охотничьи и специального назначения

.45 АСР (11,43x23 мм)

Пистолетный патрон .45 ACP.

В 1904 г. армия США провела конкурс на новый пистолетный патрон. На конкурс было представлено большое количество различных патронов калибра от .31 до .455. В результате специалисты пришли к выводу, что новый патрон должен иметь калибр не менее 45-го.

Однако по результатам конкурса ни один из представленных патронов на вооружение принят не был. За разработку нового пистолетного патрона взялся Джон Мозес Браунинг и конструкторы фирмы Winchester. Основой для нового патрона стал патрон калибра .38 модели 1900 г., уже использовавшийся в армии США.

Новый патрон был принят на снабжение вооруженных сил США в 1905 году.

Несмотря на принятие патрона, полным ходом шла его доводка. В 1906 г. патрон получил новую, более тяжелую пулю с медным покрытием и удлиненную до 23,3 мм гильзу. Естественно, увеличилась и общая длина патрона; теперь она составляла 32,94 мм. Эти патроны получили маркировку Automatic Pistol Ball Cartridge Model of 1906.

В 1907 г. был принят на снабжение укороченный патрон с гильзой длиной 22,8 мм; общая длина патрона составила 31,8 мм. Этот патрон получил индекс .45 Automatic Colt Government.

На основе патрона образца 1907 г. был разработан окончательный вариант патрона.45 Automatic Colt Pistol образца 1909 года.

В ходе Первой мировой войны .45 АСР использовался как патрон для пистолета Colt M1911. Он обладал не меньшей останавливающей силой, чем уже прославленный как men stopper британский револьверный патрон .455 Webley. Также .45 АСР отличался хорошей кучностью стрельбы, но дальность эффективной стрельбы была сравнительно невелика, в пределах 30–40 м.

В годы Второй мировой войны патроны .45 АСР использовались уже значительно больше. США поставляли их для пистолетов-пулеметов Thompson всех модификаций, пистолетов-пулеметов UD M1942, М3, Reising M50 и Reising М55, пистолетов Colt M1911A1. Патроны .45 АСР поставлялись и в СССР по программе ленд-лиза вместе с пистолетами-пулеметами Thompson и пистолетами Colt.

Оружие под патрон .45 АСР использовалось во время войны в Корее и во Вьетнаме. Данный патрон очень удобен для использования в специальном оружии, так как звук его выстрела можно очень эффективно снизить различными глушителями.

В наше время патроны .45 АСР продолжают активно использоваться во всем мире.

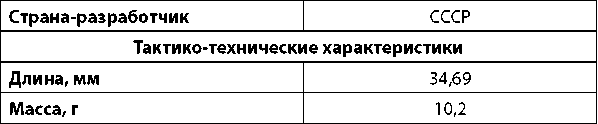

7,62x25 мм М1930

Пистолетные патроны 7,62x25 мм.

В 1930-х годах Советский Союз реформировал свою армию. Помимо численного роста и отхода от полностью исчерпавшего себя территориально-милиционного принципа, произошло также значительное техническое перевооружение РККА.

Одним из недостатков револьверных патронов считается то, что они плохо подходят для создания ручного автоматического оружия.

Пистолетный патрон калибра 7,62x25 мм был выбран в 1930 г. после проведения ряда научно-исследовательских и опытно-конструкторских работ для нового советского самозарядного пистолета. Он являлся разновидностью очень мощного пистолетного патрона 7,63x25 мм Mauser, впервые появившегося в СССР еще в 1920-х годах с партией пистолетов Mauser C96. Встречается даже информация, что эти патроны тогда же выпускал Подольский патронный завод. Впоследствии лицензия на их производство была официально закуплена у германской фирмы DWM.

Патрон получил обозначение «7,62-мм пистолетный патрон обр. 1930 г.». К началу Второй мировой войны Красной армией были приняты на вооружение пистолет ТТ-33 и пистолеты-пулеметы Дегтярева ППД-38 и ППД-40, разработанные под патрон М1930, а в начале 1941 г. – знаменитый пистолет-пулемет Шпагина ППШ-41.

Отличить патрон 7,63 мм Mauser от 7,62x25 мм можно было по донцу гильзы, которое у немецкого патрона было «двухступенчатым», а у советского – гладким. Кроме того, советские патроны выпускались с омедненными пулями, тогда как немецкие – с пулями, покрытыми мельхиором.

Опыт боев показал преимущество советского патрона для пистолетов-пулеметов. ППШ-41 имел более высокую кучность при стрельбе одиночными выстрелами, нежели немецкие MP-28, MP-35, MP-38, MP-40 и МР-41. Также ППШ-41 имел большую дальность эффективного огня по сравнению со своими немецкими, румынскими и итальянскими конкурентами.

После снятия ППШ-41 и ТТ-33 с вооружения патрон М1930 в СССР производился только на экспорт. Патрон М1930 поставлялся, а позже и изготавливался в Китае и Вьетнаме. Во время войны во Вьетнаме бойцы Вьетконга использовали не только советские пистолеты-пулеметы, но и переделанные под патрон М1930 французские пистолеты-пулеметы МАТ-49.

В наше время спрос на патроны М1930 во многих странах, несмотря на наличие гораздо более современных патронов, например.40 S&W или FN 5,7x28 мм, сохраняется.

Патроны 7,62x25 мм выпускались следующих типов:

– 7,62П – со свинцовой оболочечной пулей и латунной гильзой;

– 7,62П-41 – с зажигательной пулей со стальным сердечником; маркировался красной и черной полосами на вершине пули;

– 7,62ПТ – с трассирующей пулей, плакированной томпаком, и биметаллической или латунной гильзой. В донце пули запрессовывался трассирующий состав;

– 7,62ПС – с пулей со стальным сердечником (повышенной пробиваемости) и латунной или биметаллической гильзой.

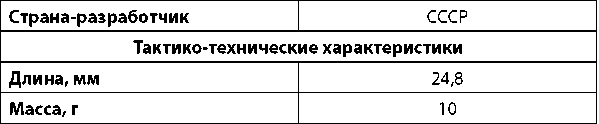

9x18 мм «Макаров»

Патрон 9x18 мм ПМ.

По окончании Второй мировой войны в Советском Союзе было принято решение разработать и принять на вооружение новый пистолетный патрон. Задачей конструкторов стало сделать дешевый и простой в производстве патрон с характеристиками, близкими к характеристикам 9x19 мм Parabellum, но при этом добиться невозможности его использования в трофейном оружии немецкого, венгерского и итальянского производства.

Патрон 9x18 мм был готов и принят на вооружение в 1951 г. Конструктивно гильза патрона 9x18 мм представляет собой укороченную гильзу патрона М1930. Пуля патрона 9x18 мм изготовляется из свинца, имеет стальной впрессованный сердечник и оболочку из томпака.

По причине использования пули со стальным сердечником и сравнительно небольшой навески пороха патрон 9x18 мм имеет меньшую, чем у М1930, эффективную дальность стрельбы и большое рассеивание; впрочем, для оружия ближнего боя патрон 9x18 мм подходит очень неплохо.

Пробиваемость была несколько улучшена за счет стального сердечника, но в сравнении с некоторыми западными аналогами может показаться недостаточной. Главным преимуществом патрона 9x18 мм является его простота и дешевизна в производстве.

Патроны 9x18 мм советского и российского производства выпускались следующих типов:

– 57-Н-181 – патрон со свинцовой пулей без стального сердечника с латунной оболочкой и латунной гильзой. Патроны этого типа выпускались экспериментальной серией в 1940-х годах;

– 57-Н-181С – упрощенный патрон, разработанный для массового производства. Имел пулю со стальным сердечником и железную лакированную гильзу. В серийное производство не пошел;

– 7Н15 – патрон с цельностальной пулей;

– 7Н16 – стандартный патрон со свинцовой пулей, имеющей стальной сердечник. Патрон обладал большей мощностью, нежели 57-Н-181;

– ПС – экспортный патрон со стальным сердечником;

– ПТ – патрон с трассирующей пулей;

– ПЭ – патрон с экспансивной пулей. Используется подразделениями МВД России;

– ПБМ – патрон с полуоболочечной пулей. Оболочка выполнена из алюминия;

– СП7 – патрон с экспансивной полуоболочечной пулей с пластмассовым сердечником;

– СП8 – патрон с малой пробивной способностью; как и СП7, предназначался для использования при проведении антитеррористических операций, например при освобождении заложников в салоне самолета.

В настоящее время патрон 9x18 мм снят со снабжения практически во всех странах, когда-то входивших в Организацию Варшавского договора, и в некоторых бывших республиках СССР. В России, в частности, патрон 9x18 мм постепенно вытесняется российскими патронами более современных образцов.

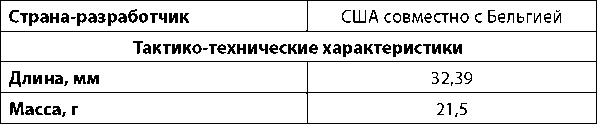

5,7x28 мм

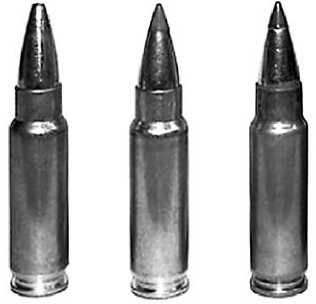

Бельгийские патроны 5,7x28 мм.

Патрон 5,7x28 мм производства бельгийской фирмы FN Herstal был представлен оружейной общественности в 1990 г. Патрон должен был заменить 9x19 мм Parabellum в качестве основного пистолетного патрона НАТО.

Внешне патрон 5,7x28 мм напоминает винтовочные патроны. Подобно патрону 7,92x33 мм Kurz, разработанному на основе 7,92x57 мм Mauser и являющемуся укороченной версией последнего, патрон 5,7x28 мм разрабатывался как укороченный .223 Remington. Начальная скорость пули – 716 м/с. Узкая и длинная гильза патрона 5,7x28 мм дает возможность снаряжать двухрядные магазины.

Первые полевые испытания пистолета-пулемета FN P90, спроектированного под патрон 5,7x28 мм, показали, что патрон обеспечивает беспрецедентную кучность и бронепробиваемость на расстоянии до 200 м. Единственным серьезным недостатком данного патрона как пистолетного является невозможность эффективно заглушить звук выстрела при помощи прибора бесшумной стрельбы.

Позже фирмой FN Herstal был представлен пистолет Five-Seven под патроны 5,7x28 мм. В двухрядном магазине пистолета вмещается 20 патронов. Благодаря хорошей кучности, бронепробиваемости и высокому останавливающему действию пули пистолет Five-Seven довольно скоро стал очень популярным на мировом рынке вооружений.

Кроме пистолета-пулемета FN P90 и пистолета Five-Seven, патрон 5,7x28 мм используется в гражданских карабинах на основе AR15. Питание данных карабинов осуществляется из стандартных магазинов пистолета-пулемета FN P90.

Гражданское применение патрона 5,7x28 мм не ограничивается самообороной. Карабин FN PS90 компании FN Herstal, получивший распространение как охотничий, также рассчитан под патрон 5,7x28 мм. Оружие получилось точным и достаточно дальнобойным.

Патрон 5,7x28 мм выпускается в таких вариантах:

– SS190 – со стандартной пулей со стальным сердечником;

– L191 Tracer – с трассирующей пулей; носовая часть пули маркируется красной или красной и черной полосами;

– SS192 Hollow point – с пулей с алюминиевым сердечником;

– SB193 Sub-sonic – дозвуковой патрон; пуля маркируется белым или серым цветом;

– T194 Training – учебный патрон; пуля маркируется зеленым цветом;

– SS195 LF Lead Free Round – со свинцовой оболочечной пулей;

– SS196 SR Sporting Round – с утяжеленной свинцовой оболочечной пулей;

– SS197 SR Sporting Round – модифицированный патрон SS196 SR Sporting Round;

– SS198 LF – модифицированный патрон SS195 LF Lead Free Round. Пуля имеет более высокую начальную скорость; маркируется зеленым цветом.

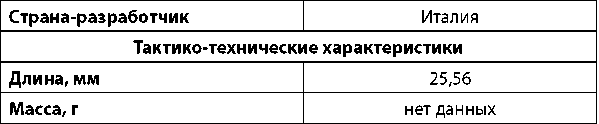

9 мм AUPO

Безгильзовый пистолетный патрон 9 мм AUPO в разрезе.

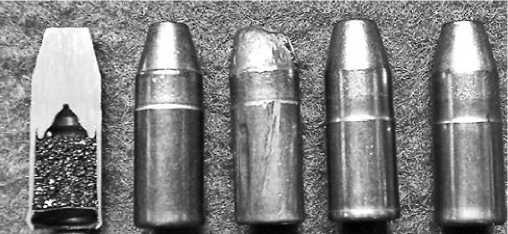

Различные патроны 9 мм AUPO.

Разработка безгильзового патрона для пистолета-пулемета Benelli CB-M2 велась в 1980-х годах силами конструкторов фирмы Fiocchi. Патрон новой конструкции должен был заменить патроны 9x19 мм Parabellum и 9 мм Auto.

Итальянские конструкторы подошли к вопросу создания безгильзовых патронов иначе, чем их немецкие коллеги. Основными препятствиями на пути создания таких патронов считаются их хрупкость, а также низкие жаро– и влагоустойчивость. Для уплотнения внешней части немецкий 4,73x33 мм HK подвергался высокой температурной обработке в бескислородной среде.

Итальянский патрон 9 мм AUPO был спроектирован совершенно иначе. Пороховой заряд и капсюль находились в самой пуле. Пуля имела удлиненную заднюю часть с тонкими стенками достаточного для размещения метательного заряда объема. Такой патрон можно назвать и безгильзовым, и патроном с интегрированной гильзой.

Конструкция патрона 9 мм AUPO дает возможность использовать обычный гранулированный порох на основе нитроглицерина. Это делает производство патронов значительно более дешевым, чем производство патронов 4,73x33 мм HK.

Достоинства безгильзовых патронов не ограничиваются перечисленными выше. Безгильзовое оружие не оставляет стреляных гильз, что в определенных обстоятельствах бывает очень важно. Теоретически, конечно, гильзы можно собрать, но на это потребуется определенное время; можно использовать и улавливатель, но он делает оружие неудобным.

В некоторых видах оружия (например, сконструированных по схеме булл-пап) вылетающая гильза может травмировать стрелка; чтобы исключить этот риск, приходится экстрагировать гильзы вниз (такой способ нашел применение в пистолете-пулемете FN P90).

Патроны 9 мм AUPO выпускались двух типов; чтобы различать их, была введена цветная маркировка капсюлей.

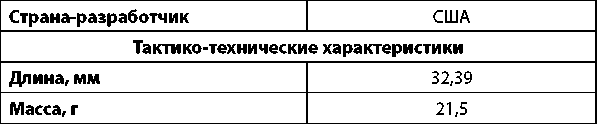

.40 S&W (10x22 мм)

Разработка патрона .40 S&W была начата в 1986 г. по заказу Федерального бюро расследований США. Новый патрон должен был сочетать в себе отличную кучность и дальность эффективной стрельбы патрона 9x19 мм Parabellum и мощность .45 АСР.

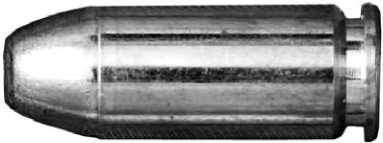

Пистолетный патрон .40 S&W.

За основу при разработке патрона .40 S&W был взят уже существующий патрон калибра 10 мм Auto, который не отвечал требованиям ФБР по кучности.

Новый патрон.40 S&W был принят в массовое производство в 1990 г. и сразу взят на снабжение ФБР и ЦРУ, а также полицейскими департаментами во многих штатах.

Патрон .40 S&W сразу же стал достойным конкурентом другим пистолетным патронам, поскольку имеет высокие баллистические характеристики и останавливающее действие, сравнимое с останавливающим действием не только .45 ACP, но и.50 Action Express. Новый патрон получился сравнительно компактным, что дало возможность снаряжать двухрядные магазины большой вместимости с относительно небольшими габаритами. По вполне понятным причинам использование двухрядных магазинов в оружии калибров .45ACP и .50Action Express невозможно.

Сразу после появления патрона .40 S&W многие фирмы-производители стрелкового оружия представили свои модели пистолетов под него. ФБР США закупило пистолеты Glock 22. Агентство по борьбе с наркоторговлей США также закупило большое количество пистолетов различных фирм под патрон .40 S&W.

С 1995 г., из-за запрета в США на использование в гражданском оружии магазинов вместимостью более 10 патронов, на патроны .40S&W быстро возрос спрос. До 1995 г. на гражданском рынке патронов лидировал патрон 9x19 мм Parabellum, но при использовании магазинов вместимостью 10 патронов или менее этот патрон оказался не у дел из-за его невысокой в сравнении с .40 S&W мощности.

4,7x33 мм HK

Схема безгильзового патрона 4,7x33 мм HK.

Первые прототипы патрона 4,7x33 мм HK появились в Федеративной Республике Германии в 1978 г., но поскольку их конструкция была довольно сырой, доводка происходила и в 1980-х годах. Разработка немецких конструкторов была в своем роде уникальной, поскольку патрон 4,7x33 мм HK безгильзовый. Он представляет собой блок в форме параллелепипеда с углублениями для более эффективной подачи из магазина.

В патроне 4,7x33 мм HK пуля находится не в верхней части, а внутри. Оболочкой же пули служит метательный заряд. Поскольку использовать обычный порох на основе нитроглицерина было невозможно, заряд был разработан на основе нитрамина. Капсюль находится в задней части патрона, за пулей. Для того чтобы часть заряда, находящаяся перед пулей, также работала на толкание пули в канале ствола, а не вылетала перед ней, в носовой части патрона установлена пластиковая заглушка, выдерживающая высокое давление в патроннике. Между капсюлем и пулей имеется специальный заряд быстрогорящего пороха для инициирования всего порохового заряда патрона.

Выбор взрывчатого вещества на основе нитрамина был основан на термо– и влагостойкости данного вещества в сравнении с нитроглицериновым порохом. Для повышения жаростойкости внешние поверхности патрона 4,7x33 мм HK подвергаются пиролизу.

Применение безгильзового патрона имеет ряд преимуществ. При отсутствии гильзы винтовка не нуждается в экстракторе (для работы которого расходуется часть энергии) и окне экстракции, что значительно уменьшает количество попадающей в механизмы винтовки грязи. Исключаются такие проблемы, как разрыв гильз, перекос патрона, зацепление пули за казенную часть ствола при подаче и т. п. Хотя безгильзовые патроны ранних конструкций также имели массу проблем, но к настоящему времени они решены.

Патрон 4,7x33 мм HK изначально разрабатывался для винтовки G11 производства компании Heckler & Koch. Также патроном интересовались США и Швейцария, но заказов так и не последовало. Несмотря на заявленную производителем полную работоспособность и выпуск ограниченной серии, принят на вооружение не был и серийно не производился.

Патроны 4,7x33 мм HK разрабатывались в следующих модификациях:

– DM11 – обычный винтовочный патрон с цельнооболочечной пулей;

– DM18 – патрон для практических стрельб;

– DM19 – патрон высокого давления для испытания механизма винтовки на заводе-изготовителе;

– DM10 – учебный патрон. Его сложно даже назвать патроном, поскольку он изготовляется из пластика методом литья и не имеет ни заряда, ни пули как таковой.

В качестве экспериментальных также были разработаны бронебойный и трассирующий патроны на основе DM11, а также патрон с новым термоизолирующим покрытием.

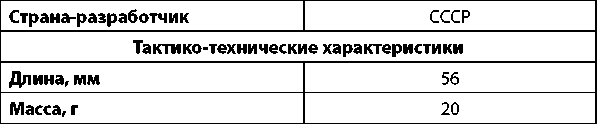

7,62x39 мм М1943

Патрон 7,62x39 мм М1943.

Легендарный патрон М1943 ведет свою историю с 1943 г. В годы Второй мировой войны германскими конструкторами велась разработка оружия нового поколения и патронов к нему. Проходивший полевые испытания в конце 1942 г. карабин Mkb 42 (H) был захвачен советскими солдатами в качестве трофея. Оружием нового типа заинтересовалось советское военное руководство, и в начале 1943 г. начались изыскания в данной области. Вполне естественно, что к новому оружию нужен был соответствующий патрон.

Длина гильзы первых патронов М1943 составляла 41 мм. Эти патроны укомплектовывались укороченной пулей «Л» от патрона 7,62x54R.

Вскоре гильза была укорочена, и патрон получил собственную пулю, похожую на пулю типа «Д» стандартного винтовочного патрона.

В 1944 г. первые серийные образцы оружия под патрон М1943 начали проходить полевые испытания. В 1945 г. первые экземпляры карабинов Симонова СКС начали поступать в действующую армию; СКС считается единственным оружием калибра 7,62x39 мм, принявшим участие во Второй мировой войне.

В 1949 г. на вооружение Советской армии был принят автомат Калашникова. Поставки автоматов Калашникова странам Варшавского договора, на Ближний Восток, в Африку и Юго-Восточную Азию сделали патрон М1943 более чем популярным.

В середине 1960-х годов руководство вооруженных сил СССР приняло решение разработать патрон на базе М1943. В результате к началу войны в Афганистане в Советской армии был принят на вооружение автомат АК74 под патрон 5,45x39 мм. Несмотря на это, автоматы и пулеметы Калашникова АКМ, АКМС, РПК и РПКС, а также карабин Симонова СКС, в которых применяется патрон М1943, продолжают оставаться на вооружении в отдельных формированиях бывших республик Советского Союза, государств – участников Варшавского договора и целого ряда других стран. Кроме того, патрон М1943 популярен как охотничий.

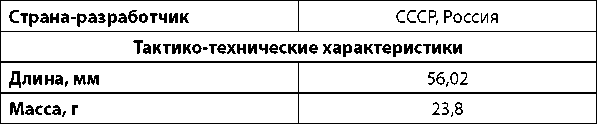

9x39 мм

Патрон 9x39 мм.

Патрон специального назначения 9x39 мм был разработан в середине 1980-х годов на основе патрона 7,62x39 мм М1943, дульце гильзы которого было расширено для установки 9-мм пули.

Разработка этого патрона стала результатом довольно продолжительных поисков. При разработке патрона к бесшумной винтовке ВСС конструкторы ЦНИИточмаш столкнулись с множеством проблем, основной из которых была необходимость обеспечить высокую пробиваемость пули с дозвуковой начальной скоростью.

На начальном этапе работы предполагалось, что для стрельбы из винтовки будет использоваться патрон с уменьшенной скоростью пули 7,62x39 мм УС, но в дальнейшем по целому ряду причин от него пришлось отказаться.

Далее было решено попробовать патрон с винтовочной пулей 7Н1 и гильзой патрона 7,62x25 мм М1930. К большому сожалению конструкторов, этот патрон также не имел нужных характеристик. Следующим шагом стал патрон все с той же винтовочной пулей, но с гильзой патрона 7,62x39 мм М1943. Но и эта разработка не дала ожидаемого результата.

Последний вариант представил конструктор Н. Забелин. Патрон был разработан на основе того же М1943, но имел пулю винтовочного типа калибра 9 мм; для ее установки дульце гильзы было расширено. Этот патрон и был принят на снабжение. Патрон и оружие под него приняли на вооружение специальных подразделений. После развала Советского Союза патрон 9x39 мм продолжает использоваться в подразделениях МВД и ФСБ Российской Федерации.
