1. Основание под изоляцию очищают, выравнивают, грунтуют и просушивают.
2. На поверхность наносят слой цементно-песчаной стяжки с соотношением цемента и песка 1 : 2. Стяжка должна быть не слишком большой толщины, достаточно 2 – 3 см.
3. После высыхания стяжки на нее укладывают гидроизоляционный штукатурный состав в 3 – 4 слоя с небольшим интервалом (интервал зависит от выбранного состава, но не превышает обычно около 15 мин между окончанием нанесения предыдущего слоя и началом нанесения следующего). Состав наносят с помощью широкого шпателя и разравнивают полутерком, выверяя горизонтальность уровнем.
4. В течение 2-х недель производят уход за штукатурной гидроизоляцией: в первые сутки ее увлажняют из распылителя каждые 3 ч, затем примерно раз в неделю. Иногда требуется накрыть штукатурный слой на время высыхания (около 2-х дней) полиэтиленовой пленкой, но затем ее убирают.
Литая гидроизоляция по бетонному полу1. Основание тщательно очищают, при необходимости выравнивают, покрывают грунтовкой и дают ей высохнуть (иногда просушивают горячим методом). Если в качестве гидроизоляции будет применена самовыравнивающая смесь, все равно следует выровнять бетонное основание, приведя его с помощью стяжки в горизонтальное положение. Слой гидроизоляции должен быть равномерным.
2. По периметру помещения устраивают защитное ограждение из гидроизоляционной пленки или самоклеющейся ленты шириной 30 – 40 см.
3. Наносят на поверхность несколько слоев наливного гидроизоляционного состава (общая толщина 5 – 15 см), выравнивая каждый слой после нанесения широким полутерком на длинной ручке (рис. 32). Наливать следующий слой начинают после высыхания предыдущего, однако это следует уточнить в инструкции к материалу. Состав может быть нанесен, в зависимости от его типа, горячим или холодным методом. В последнее время широко распространены полимерные жидкие составы, наносимые в холодном виде. Нижний слой гидроизоляции можно дополнительно армировать металлической, полимерной или стекловолоконной сеткой.
Рис. 32. Выравнивание нанесенного слоя литой гидроизоляции
4. Поверх слоя гидроизоляции устраивают цементно-песчаную стяжку, утапливая в нее армирующую сетку, или наливной пол.
5. Укладывают напольное покрытие.
Оклеечная гидроизоляция1. Основание для укладки гидроизоляции должно быть чистым, сухим и ровным. Его в обязательном порядке покрывают слоем грунтовки.
2. На поверхности производят разметку будущего расположения листов гидроизоляции.
3. Наплавляемые материалы подплавляют с изнаночной стороны воздушным феном, пропановой горелкой или (при небольшой площади материала) паяльной лампой. Подплавление делают очень осторожно, стараясь не слишком сильно нагреть материал, чтобы он не воспламенился. После подплавления изнаночного слоя материал укладывают, прижимая к основанию. Не наплавляемые материалы укладывают по слою мастики. Листы укладывают внахлест на 10 – 15 см. При необходимости устраивают второй слой гидроизоляции, укладывая тем же способом, что и предыдущий, с обязательной перевязкой швов.
Проникающая гидроизоляция1. Поверхность перекрытия тщательно очищают от пыли, грязи, мусора и остатков старого покрытия. Если основание очень неровное (перепад 1 : 100 или более), производят выравнивание с помощью цементно-песчаной стяжки.
2. Все трещины, стыки и примыкания плит расшивают перфоратором с образованием канавок сечением 2 × 2 см. Канавки очищают от бетонной пыли и грунтуют специальным гидроизоляционным составом для швов. После высыхания этого состава канавки заливают жидкой шовной гидроизоляцией.
3. Всю поверхность перекрытия увлажняют водой из распылителя, а затем наносят на нее с помощью кисти или валика слой проникающей гидроизоляции (расход материала обычно указан на упаковке). Когда первый слой начинает схватываться (не более 6 ч), таким же способом наносят второй слой, затем, при необходимости, – третий. Гидроизоляционным слоем покрывают также нижнюю (10 – 20 см) часть стены по всему периметру помещения.
Изоляция бетонного пола, расположенного на грунтовом основании1. Грунт в основании должен быть тщательно выровнен в горизонтальной плоскости и утрамбован.
2. Непосредственно по грунту устраивают насыпную изоляцию в виде слоя щебня или керамзита толщиной около 10 – 20 см. Этот слой также уплотняют с помощью трамбовок. Можно уплотнить его, залив жидкой цементно-песчаной смесью. Материал насыпают слоями по 5 – 10 см, утрамбовывая каждый слой перед засыпкой следующего. Возможна замена щебня или керамзита гравием, в таком случае изоляционная «подушка» должна составить 30 см (рис. 33).
3. На слой щебня или керамзита насыпают, увлажняя и утрамбовывая, слой крупного песка толщиной 5 – 10 см.
4. По подготовленному основанию укладывают монолитную или сборную плиту пола с применением арматуры. До следующего этапа ждут полного высыхания бетона (до 2-х недель). Если пол на грунтовом основании уже имеется, а не возводится с нуля, следует после п. 1 сразу приступать к п. 5.
Рис. 33. Изоляция бетонного пола, расположенного на грунте: 1) уплотненный грунт; 2) щебеночная или керамзитовая подушка; 3) песчаная подушка; 4) слой гидроизоляции; 5) утеплитель; 6) пароизоляционная пленка; 7) цементно-песчаная стяжка с нагревательными элементами теплого пола; 8) напольное покрытие
5. По подготовленному бетонному основанию укладывают слой гидроизоляции любого типа в соответствии с выбранным методом.
6. На гидроизоляцию укладывают теплоизоляционный слой в соответствии с выбранным материалом и методом устройства. Слой теплоизоляции независимо от материала должен составлять не менее 10 см.
7. По слою утеплителя укладывают слой полиэтиленовой пленки и устраивают цементно-песчаную стяжку (или наливной пол, или стяжку из бетонной смеси с пластификаторами) не менее 5 см толщиной. В этом слое возможно устройство системы «теплый пол».
8. Монтируют напольное покрытие.
Особенности изоляции пола на балконе и лоджииЕсли балкон имеет бетонный пол, то изоляцию можно производить по лагам шириной 5 см, уложенным на гидроизоляционную пленку и прикрепленным к основанию дюбелями. При деревянном поле лаги можно крепить саморезами. Крепежи располагают с шагом 30 – 40 см.
Выравнивание пола на балконе производят осторожно, предварительно рассчитав нагрузку на консольную конструкцию. Возможно выравнивание с небольшим скатом или выравнивание при установке лаг или укладке утеплителя. Если поверхность ровная, тем более можно обойтись без стяжки.
На лоджии и балконы категорически запрещен вынос батарей центрального отопления или монтаж теплого водяного пола. Если есть желание сделать теплый пол в этих помещениях, его выполняют из кабеля или инфракрасных пленок.
В остальном устройство изоляции пола на балконе и лоджии ничем не отличается от изоляции пола в других помещениях.
Изоляция крыши дома
Крыша – наиболее уязвимая для атмосферных осадков внешняя конструкция дома. Крайне важно предусмотреть надежную гидроизоляцию кровельного «пирога», чтобы защитить все конструкции дома, и качественную теплоизоляцию, чтобы создать в доме комфортные условия.
Выбор материалов, варианты устройства
Теплоизоляцию кровли обязательно предусматривают с пароизоляционным слоем для защиты утеплителя от конденсата. Предпочтение стоит отдавать материалам, которые имеют слой пароизоляции из фольги или полиэтиленовой пленки. Этот слой при укладке должен быть обращен внутрь здания.
Наиболее популярные материалы для утепления крыши – плитные (минеральная вата, пенополистирол, стекловолокно, пенобетон). Хорошую теплоизоляцию кровли в Средней полосе России можно обеспечить плитным материалом толщиной 10 см. Применение сыпучих материалов для изоляции крыш ограничивается плоскими кровлями, поскольку в скатных процесс засыпки в опалубку довольно трудоемок. Рулонные утеплители применяют во всех типах кровель как оклеечную и монтируемую теплоизоляцию.
Устройство теплоизоляции имеет существенные отличия для скатных и плоских крыш.
Теплоизоляция плоских крыш может быть внутренней и наружной относительно перекрытия. Наружную выполняют из плитного или сыпучего материала, уложенного по пароизоляционному слою и укрытого слоем гидроизоляции. Для устройства эксплуатируемой кровли по плитам утеплителя укладывают гравий, тротуарную плитку или подобные материалы, а затем устраивают надежную гидроизоляцию. Внутреннюю теплоизоляцию выполняют из плит или рулонов, прикрепляя их к деревянным планкам, смонтированным по периметру потолка. Для большей надежности устраивают двухслойную теплоизоляцию плоской кровли: нижний слой выполняет только функцию утеплителя, верхний слой повышенной прочности распределяет нагрузку от лежащих выше слоев кровельного «пирога».
Выбор способа теплоизоляции плоской кровли зависит от того, отапливаемый или не отапливаемый в здании чердак (или мансардный этаж, в зависимости от конструкции дома). Если чердак отапливается, утепляют скаты кровли. При этом используют плитный материал, реже – рулонный. При наличии карнизных свесов их тщательно утепляют тем же способом, что и остальную поверхность скатов.
Если чердак не отапливается, утепляют пол чердака. При этом технология утепления ничем не отличается от утепления пола жилого помещения. Для утепления пола чердака применяют рулонные, плитные и сыпучие материалы. Наиболее популярны минеральная вата, войлок, керамзит, шлак, гранулы из пенополистирола, шерсти и пробки. Иногда используют напыляемый утеплитель.
Материал для теплоизоляции выбирают в соответствии со стандартными требованиями: теплоизоляционные качества, прочность, долговечность, экологичность, стойкость к деформациям и т. д.
Если кровля плоская, то необходим водосток, для этого устраивают водоприемники, выводящие воду от атмосферных осадков наружу через водосток, а плоскость покрытия делают покатой (уклон к водоприемникам, или воронкам). Воронки располагают у парапета кровли, который, в свою очередь, защищает стены здания от попадания воды с кровли.
Гидроизоляция кровли может быть оклеечной, окрасочной, монтируемой (листовой, из штучного материала), наливной. В скатной крыше ее обязательно выполняют по скатам, даже если чердак неотапливаемый. Материал выбирают, исходя из следующий требований:
• водонепроницаемость (материалы для гидроизоляции кровли должны иметь водонепроницаемость не ниже 1,5 м водного столба);
• теплостойкость;
• прочность (не менее 100 г/м2);
• эластичность;
• негорючесть;
• экологичность;
• долговечность;
• звукоизоляционные свойства;
• паропроницаемость (чем круче скат, тем больше должен быть этот показатель);
• качество товара при осмотре, наличие гарантии.
Наиболее популярны в изоляции кровли материалы на основе битума, полиэстера и стеклоткани. Существуют следующие способы устройства изоляции крыш.
1. Наружная однослойная теплоизоляция плоской кровли.
2. Внутренняя теплоизоляция деревянной плоской кровли. Как правило, этот способ выбирают для изоляции деревянной плоской крыши или когда нет возможности уложить утеплитель снаружи.
3. Двухслойная теплоизоляция плоской кровли.
4. Устройство оклеечной гидроизоляции подходит для любых типов кровли, но с уклоном не более 25 %.
5. Окрасочная гидроизоляция. Обладает теми же ограничениями, что и оклеечная, однако удобнее для кровель сложной формы и с большим количеством выступов (трубы, антенны и т. д.). Окрасочную гидроизоляцию рекомендуют для регионов с влажным климатом.
6. Устройство наливной гидроизоляции плоской кровли.
7. Инверсионная плоская кровля с гравийной засыпкой.
8. Эксплуатируемая плоская кровля. В индивидуальном строительстве применяют схемы эксплуатируемых кровель, которые подходят для повседневного использования (отдыха, солярия на круге и т. д.), не подвергая сильным нагрузкам вроде размещения техники, автомобилей и т. д.
9. Совмещенная «зеленая» плоская кровля.
10. Инверсионная «зеленая» плоская кровля.
11. Теплоизоляция скатов кровли плитным материалом со стропилами в «теплой зоне». Метод подходит для тех случаев, когда затяжки стропильных ног находятся внутри чердачного помещения, а также если необходимо увеличить объем мансарды.
12. Теплоизоляция скатов кровли плитным материалом со стропилами в «холодной зоне». Такой способ выбирают, когда необходим максимально быстрый монтаж утеплителя, когда утепление производят в здании с уже имеющейся кровлей, а также если стропила выполнены из металла. Кроме того, производить утепление изнутри удобнее, чем снаружи.
13. Теплоизоляция скатов кровли плитным материалом со стропилами в утеплителе. Эту схему выбирают, когда необходимая толщина теплоизоляционного слоя меньше толщины стропил (высоты их сечения) или равна ей. Однако при подобной схеме стропила становятся мостиками холода, поэтому в суровом климате такой метод неприменим.
14. Теплоизоляция пола неотапливаемого чердака сыпучим материалом.
15. Листовая гидроизоляция скатной кровли. Этот вариант применяют, когда на кровлю может быть оказано в процессе эксплуатации сильное механическое воздействие и другие виды гидроизоляции могут быть повреждены.
16. Черепичная гидроизоляция. Некоторые виды черепицы обладают высокими гидроизоляционными свойствами и могут выполнять функцию основной кровельной гидроизоляции. Наиболее удачным выбором считается битумная черепица и черепица из специальной цементно-песчаной смеси. Керамическая черепица для основной гидроизоляции кровли не годится: со временем она теряет гидроизоляционные свойства. Черепицу применяют в скатных кровлях с уклоном 20 – 60°. Для битумной черепицы минимально возможный уклон кровли составляет 12°. Этот вид черепицы можно использовать в кровлях самых необычных форм благодаря пластичности материала.
17. Гидроизоляцию металлочерепичной кровли можно применять на крышах с уклоном не менее 15°.
Этапы работы
Начало работ, подготовка конструкцийНезависимо от выбранной схемы утепления и гидроизоляции кровли, необходимы одинаковые меры по подготовке конструкций перед работами.
Деревянные конструкции не должны быть покрыты гнилью, плесенью или мхом. Металлические конструкции не должны содержать на себе следы коррозии. Если что-то из перечисленного имеет место, требуется тщательная обработка конструкций специальными средствами, а иногда даже их частичная или полная замена. Починки требуют любые механические повреждения конструктивных элементов.
Кроме того, все поверхности должны быть чистыми и сухими. Их обрабатывают соответствующими грунтовочными составами и при необходимости краской.
Также проверяют все коммуникации, выведенные на поверхность крыши или перекрытия чердака. Их очищают, ремонтируют, изолируют.
Если кровля плоская, необходимо устройство водостока через специальные воронки на кровельном покрытии (рис. 34).

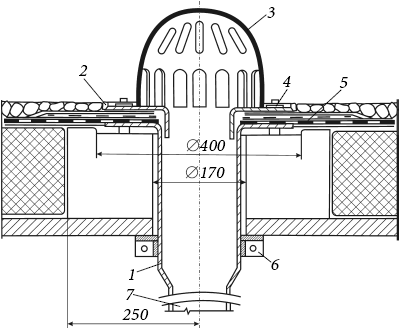

Рис. 34. Устройство водосборной воронки на плоской кровле (размеры в мм): 1 – сливной патрубок (сама воронка); 2 – прижимной фланец (кольцо или рама); 3 – защитная крышка; 4 – стяжной болт; 5 – гидроизоляционный ковер; 6 – хомуты; 7 – водосточный стояк
Вода, собираемая с кровли воронками (на участок менее 700 м2 – 1 воронка диаметром не менее 10 см), должна попадать в водосточный стояк, откуда через отверстие в цокольной части стены или над ней выводиться через водосточный выпуск в устроенный под ним лоток с уклоном от здания.
Наружная однослойная теплоизоляция плоской кровли1. По подготовленному основанию перекрытия кровли укладывают слой пароизоляции (пергамин, полиэтиленовая пленка, другой подобный материал), закрепляя строительным скотчем и стыкуя листы внахлест на 10 – 15 см.
2. Монтируют прочный плитный утеплитель (например, пенополистирол или базальтовую вату). Монтаж осуществляют с помощью дюбелей к основанию перекрытия крыши. Стыки между плитами устраивают с перевязкой швов, обрабатывают герметиком и проклеивают малярным скотчем.
3. Поверх теплоизоляционного слоя устраивают цементно-песчаную стяжку толщиной 3 – 5 см, соблюдая уклон к водосборным воронкам. Иногда стяжку не делают, устраивая уклон с помощью гидроизоляции (рис. 35).
4. Устраивают гидроизоляцию выбранного типа (подойдет любой вид гидроизоляции плоской кровли).
Рис. 35. Наружная однослойная теплоизоляция плоской кровли: 1) несущая плита; 2) слой пароизоляции; 3) утеплитель; 4) цементно-песчаная стяжка; 5) слой гидроизоляции
Внутренняя теплоизоляция плоской деревянной кровли1. К подготовленному основанию потолка крепят деревянные планки с шагом 40 – 100 см (в зависимости от размеров плит утеплителя) перпендикулярно брусьям перекрытия, при этом крайние планки должны быть прибиты у стен. Толщина планок должна равняться толщине плит утеплителя.
2. Плиты утеплителя приклеивают на клей или мастику враспор между установленными планками, стык в стык друг с другом. Можно дополнительно закрепить утеплитель на гвозди или шурупы. При необходимости, последний шаг между планками делают меньше других, а плиты утеплителя подрезают (рис. 36).
3. На полученную поверхность с помощью оцинкованных гвоздей и скотча крепят гидроизоляционную пленку.
4. К планкам прибивают панели из ДВП или другого легкого материала.

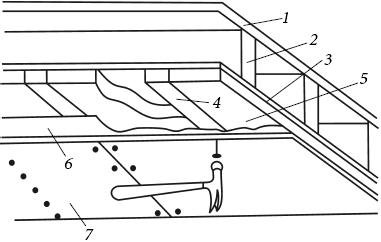

Рис. 36. Внутренняя теплоизоляция плоской деревянной кровли: 1) кровельное покрытие; 2) брусья перекрытия крыши; 3) имеющийся потолок (не обязательный слой); 4) деревянные планки; 5) утеплитель; 6) пароизоляция; 7) декоративные панели
5. Производят лицевую отделку потолка (окрашивание, оклейка обоями и т. д.).
Двухслойная теплоизоляция плоской кровли1. На подготовленное основание укладывают слой пароизоляционной пленки.
2. К основанию монтируют на дюбели первый слой теплоизоляции в виде плит толщиной 7 – 20 см в зависимости от климатических условий. Плиты укладывают стык в стык, швы тщательно заделывают герметиком и проклеивают малярным скотчем.
2. Верхний слой утеплителя (плиты повышенной прочности толщиной 3 – 5 см) укладывают на первый слой с перевязкой швов (рис. 37).
Рис. 37. Двухслойная теплоизоляция плоской кровли: 1) несущее основание; 2) пароизоляция; 3) нижний слой утеплителя; 4) верхний слой утеплителя; 5) гидроизоляция
3. Поверх утеплителя укладывают слой гидроизоляции по выбранному методу.
Устройство оклеечной гидроизоляцииУстройство цементно-песчаной стяжки при формировании изоляционного кровельного «пирога» должно сопровождаться формированием температурно-усадочных швов, иначе в процессе изменения объема под воздействием температур в стяжке могут образоваться трещины.
1. Первый слой наклеивают по подготовленному основанию (стяжка, плиты утеплителя, закрепленная изолирующая пленка) на мастику или путем подплавления нижнего слоя специальным феном или горелкой. Приклеивание на мастику может быть горячим и холодным. Листы стыкуют внахлест на 10 – 15 см, приклеивая заходящий на соседний лист край к этому листу.
2. Тем же способом, но уже по предыдущему слою гидроизоляции, устраивают следующие слои. Всего должно быть от двух (для скатной кровли) до четырех (для плоской кровли в регионе с влажным климатом) слоев. По отношению к предыдущему слою, рулоны или листы материала приклеивают с перевязкой швов. При устройстве оклеечной гидроизоляции на скатной кровле полотна материала крепят и на свес карниза, на несколько см выводя за его пределы (в водосток или лобовую доску), плотно приклеивая края гидроизоляции.
3. После укладки всех слоев гидроизоляции ее покрывают мастикой подходящего состава и посыпают песчано-гравийной смесью (или отдельно песком либо гравием), вдавливая ее в слой мастики. Это мероприятие защитит гидроизоляцию от механических повреждений.
Окрасочная гидроизоляция1. На подготовленное основание с помощью шпателя, лопатки, кисти или валика наносят жидкий гидроизоляционный состав (гидроизоляционная мастика, полимерцементная штукатурка, полиуретановые составы), разравнивая его полутерком или скребком. В итоге получается бесшовная гидроизоляционная мембрана. Штукатурные составы следует применять осторожно и обязательно устраивать по ним кровельное покрытие или защитный слой, поскольку штукатурка со временем может потрескаться, если будет находиться не в оптимальных условиях. Иногда составы наносят методом напыления с помощью специального насоса с распылителем.
2. При необходимости, на высохший первый слой наносят еще несколько слоев. На верхний из них для устройства защитного слоя можно насыпать песок или гравий (или их смесь) и вдавить в невысохшую массу гидроизоляции.
