Дальнейшее понижение температуры жидких тел такими путями невозможно, потому что жидкости замерзают. Но для большего понижения температуры есть другие средства.

Искусственный туман. Слово «искусственный», может быть, здесь не вполне удачно, так как наш туман – настоящий, ничем не отличающийся от того тумана, который появляется над сырыми лугами и озерами. Но никто, вероятно, не видел тумана в бутылке, и получить его там – своего рода фокус, но при знании физики фокус нетрудный.

Если вы, производя опыты с охлаждением жидкостей, внимательно следили за ними, вы, должно быть, заметили, как сильно запотевают наружные стенки стаканов и банок, как они покрываются бесчисленным множеством очень мелких водяных капелек. Такое же явление мы часто наблюдаем на стеклах окон, особенно зимой. Откуда берется эта вода? И почему она осаждается на стекле?

Можно сделать только одно предположение: вода эта находилась в воздухе. При этом, конечно, вода была там не в жидком, а в газообразном состоянии. Вода испаряется с поверхностей морей и рек, с земли, с деревьев и трав, но при небольшом понижении температуры пар этот снова превращается в воду. После жаркого дня миллиарды водяных капель оседают в прохладную ночь на траве, кустах и деревьях, на всех предметах. Эти осевшие водяные капли мы называем росой.

Если в теплую комнату внести графин с холодной водой, графин так же покроется росой, как трава на лугу. Если в воздухе много водяных паров, тогда достаточно самого незначительного понижения температуры для образования водяных пузырьков и росы.

Наблюдатели заметили определенную точку (для каждого данного количества паров воды в 1 кубическом метре воздуха), до которой должна понизиться температура для образования тумана и росы. Она называется точкой росы. Эта точка в каждом месте земли изменяется в различные времена года и в различные часы дня.

Как определить точку росы?

Налейте в тонкий стеклянный стакан чуть теплой воды и поставьте его в тень на открытом воздухе. Затем бросьте в воду кусочек льда. Мешайте ее термометром и следите за понижением температуры; при этом следите внимательно за наружными стенками стакана. Вы увидите, что в некоторый момент он начнет покрываться тонким слоем росы. Не прозевайте и заметьте показания термометра. Это и есть точка образования тумана.

Разница между температурой, при которой образовалась роса, и температурой наружного воздуха бывает то больше, то меньше. Но вы увидите, что, если она очень незначительна, самое небольшое дальнейшее понижение температуры вызывает уже образование дождя.

Если барометр стоит низко, а разница температуры наружного воздуха и температуры, при которой запотевает стакан, невелика, можно с уверенностью предсказать дождь. Воздух может стать холодным не только потому, что солнце заволокло тучами. Есть и другие причины.

При нагревании газ разрежается, а когда сжимается, отдает теплоту. Если разрежение происходит без притока теплоты извне, тогда газ расходует на разрежение свою собственную теплоту и охлаждается так же, как рассмотренные нами растворы солей. Если вы сожмете в бутылке газ, температура его повысится. Теперь остудите его, а затем, открыв зажим, сразу дайте ему возможность выйти. Он будет расширяться и вместе с тем охлаждаться. Если сжать в бутылке обыкновенный водяной пар и также дать ему возможность быстро выйти и расшириться, он при этом охладится и тотчас же обратится в дождь или росу.

Интересно, что капельки росы всегда осаждаются на очень мелких предметах (например, весьма малых пылинках).

В чистом воздухе, абсолютно очищенном от пылинок, роса не образуется. Но в обычном воздухе постоянно имеются разные механические примеси, на которых могут оседать водяные капли. Бесчисленное множество капелек, летающих над землей в виде тумана, заслоняет даже свет солнца и делает воздух непроницаемым для зрения.

Но мы уже достаточно много рассуждали; теперь пора перейти к нашему опыту – образованию тумана в бутылке.

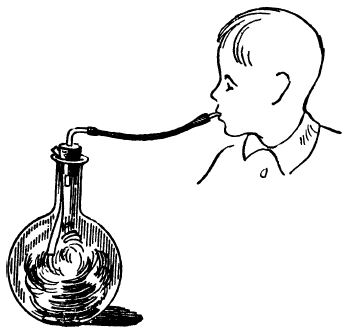

Достаньте большую бутылку с пробкой и изогнутой стеклянной трубкой (рис. 52). На эту стеклянную трубку наденьте резиновую так, чтобы можно было через нее вдувать в бутылку воздух.

Рис. 52

Перед тем как закупорить бутылку, зажгите небольшой кусочек серы, подержите над ним бутылку горлышком вниз и дайте серному дыму войти в нее. Этим вы создадите, так сказать, «почву» в воздухе для осаждения водяных пузырьков.

Чтобы сделать воздух в бутылке влажным, достаточно бросить в нее кусочек смоченной промокательной бумаги или, лучше, пропустить через горлышко и прижать пробкой мокрую бумажную полоску так, чтобы она висела в бутылке. Затем вдуньте изо всех сил ртом воздух в бутылку и зажмите резиновую трубку. Держите ее зажатой до тех пор, пока температура воздуха в бутылке не сравняется с комнатной температурой. Теперь сразу откройте зажим резиновой трубки.

Сжатый в бутылке воздух начнет выходить наружу и при этом разрежаться, и вы увидите, как бутылка наполнится таким густым туманом, что даже на улицах Лондона, славящегося своими туманами, наверное, никогда не видели такого. Даже свою руку вы не увидите сквозь бутылку. Если за ней поставить свечу, то, пока тумана нет, она будет ярко светить сквозь бутылку, но, как только появится туман, вокруг огня образуется лучистый круг, точь-в-точь как круг вокруг луны в туманную погоду.

Если опять подуть в бутылку, получится неожиданно интересное явление. Сжатый воздух так нагреется, что пузырьки тумана снова обратятся в пар. Сначала в бутылке образуется туча. Она будет подниматься и опускаться: туман волнуется. Наконец воздух делается чистым и прозрачным. «Погода» в бутылке «прояснилась».

Такой же эффект получается, если поставить бутылку, наполненную туманом, на солнце в комнате. Вы увидите в миниатюре борьбу солнца с утренними туманами и испарениями, накопившимися за холодную ночь.

Вы видели, что при разрежении воздуха происходит охлаждение. Этим именно и пользуются для достижения наиболее низких температур. Достигнуть большого охлаждения домашними средствами почти невозможно, но вам, вероятно, интересно знать, какую низкую температуру можно получить, постепенно разрежая газы.

Представьте себе 5 или 6 стальных шаров с очень крепкими стенками. У каждого шара должен быть кран, устроенный так, что он впускает воздух внутрь, но не выпускает наружу. В эти шары мощными нагнетательными насосами накачивается воздух до давления в несколько сот атмосфер. Шары со сжатым воздухом охлаждаются смесями вроде тех, которыми мы пользовались. Затем открывается кран одного шара, и вырывающийся из него воздух направляется на другой шар. Вырвавшийся из первого шара воздух очень быстро разрежается, температура его понижается, и это сильно охлаждает воздух во втором шаре.

Как только из первого шара выйдет весь сжатый воздух, открывается кран второго шара, и струя сжатого воздуха из него направляется на третий, из третьего – на четвертый и т. д. Таким образом, в последнем шаре получается такая низкая температура, при которой замерзает алкоголь, а некоторые газы, которые с величайшим трудом обращаются в жидкости, превращаются в твердые тела. Так, например, твердым становится углекислый газ. Правда, для обращения в твердое тело углекислого газа достаточно только двух шаров.

В настоящее время пользуются для получения низких температур гораздо более сложными аппаратами, основанными, однако, приблизительно на таком же принципе.

Самая низкая температура, достигнутая до сих пор (голландским физиком Хаазом в 1935 году), – это —272,985° по Цельсию.

Глава четвертая Опыты со светом

Солнечные часы. Попробуйте проследить за своей тенью на открытом воздухе в различные часы дня и разные времена года. Тень не остается неподвижной, она как будто ползет вокруг нас. Утром она падает по направлению к западу, в полдень – к северу, вечером – к востоку, и, если бы лучи солнца не заслонялись земным шаром, в полночь тень падала бы к югу.

Если вы наблюдали за тенью в полдень в разные дни, вы замечали, как изменяется ее длина. Зимой тень длиннее всего, летом самая короткая, а дважды в год – в начале весны и осенью – длина ее одинаковая: меньше зимней и больше летней.

Длина и направления тени зависят от положения Земли по отношению к Солнцу. Вращаясь вокруг Солнца, Земля попеременно подставляет к нему больше то Северное, то Южное полушарие. Так как мы не ощущаем движения Земли, нам кажется, будто солнце описывает на небе дуги – зимой меньшие, а летом большие.

Всегда говорят, что солнце всходит на востоке и заходит на западе. Это не совсем верно. Все дуги, описываемые солнцем в различные времена года, имеют разную длину. Зимой солнце всходит в точке горизонта, лежащей между востоком и югом, к полудню оно невысоко поднимается над южной стороной горизонта и вечером заходит между югом и западом.

Самая короткая дуга солнца в нашем Северном полушарии 22 декабря. В эти сутки мы имеем самый короткий день и самую длинную ночь в году. С 22 декабря дуга, по которой движется солнце, расширяется и поднимается. Концы ее приближаются к востоку и к западу. Наконец, 21 марта солнце всходит точно на востоке и заходит точно на западе: 12 часов оно движется над горизонтом и 12 часов под ним. Следовательно, день равен ночи. Поэтому 21 марта называют временем весеннего равноденствия. В полдень солнце всегда оказывается точно на юге, совершив к этому моменту половину пути. Отсюда ясно, что 21 марта оно всходит ровно в 6 часов утра и заходит ровно в 6 часов вечера.

К лету дуги солнца все увеличиваются. Дневной путь солнца делается теперь продолжительнее ночного. Наступает, наконец, самый долгий день и самая короткая ночь – 21 июня. В это время солнце всходит в точке горизонта, лежащей между востоком и севером, а заходит между западом и севером. Понятно, что в это время на другой половине земного шара явления идут в обратном порядке.

Потом дни начинают укорачиваться, а ночи удлиняться. 23 сентября снова наступает равноденствие, называемое осенним.

После 23 сентября дни все продолжают укорачиваться, пока, наконец, не наступят самый короткий день и самая длинная ночь. Это происходит 22 декабря, после чего все изменения продолжительности дня и ночи повторяются в прежнем порядке.

Полуднем называется тот момент времени, когда солнце, находясь на юге, занимает самое высокое положение в небе.

Наши солнечные сутки – это время, протекающее между двумя соседними полднями. Продолжительность солнечных суток в течение года непрерывно изменяется, то увеличиваясь, то уменьшаясь. В наших измерениях времени мы пользуемся некоторой средней величиной солнечных суток за год, так называемыми средними солнечными сутками. Средние солнечные сутки разделили на 24 равные части и каждую часть назвали «часом».

Рис. 53

Механизмы, указывающие время суток, называются часами. Простейшие и самые верные часы, конечно, такие, показания которых зависят от положения на небесном своде освещающего их солнца. Недостаток таких часов в том, что ими можно пользоваться только днем, и то при ясном небе. Солнечные часы можно построить очень просто.

Возьмите большой химический стакан, немного картона и бумаги, вязальную спицу и толстую деревяшку. Это все, что нам нужно. Стакан должен быть 15 сантиметров высоты и 8 сантиметров в диаметре.

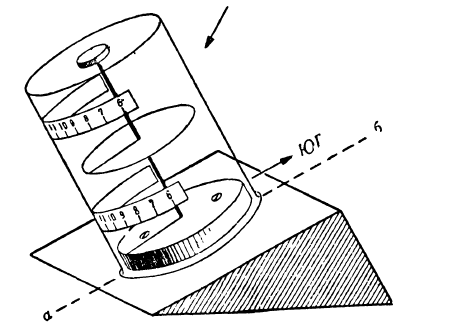

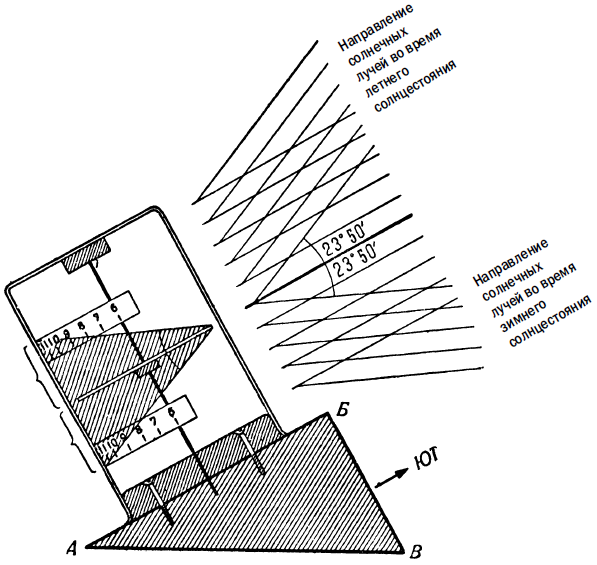

На рис. 53 вверху показан схематический чертеж солнечных часов, а внизу – общий вид их. Вы видите, что стакан установлен на деревянной подставке под определенным углом к горизонту. Размер подставки зависит от величины стакана, а углы ее треугольного сечения от того, в каком месте земного шара установлены часы. Верхний угол всегда равен 90°, а углы, прилежащие к основанию, изменяются в зависимости от широты места наблюдений.

Угол В должен быть равен широте места наблюдения; угол А равен 90° минус угол, равный этой широте. В астрономических календарях всегда имеются данные

о широте крупных городов. Если вы не находитесь в одном из таких центров, то воспользуйтесь географической картой, на которой имеется место вашего наблюдения, и по ней приблизительно установите его широту.

Для Москвы, например, угол В (широта) равен 55°45′, а второй угол А равен 90° – 55°45′ = 34°15′. Выверить углы А, Б и В можно по транспортиру. Если вы повернете подставку более крутой стороной точно к югу, тогда верхняя плоскость ее будет параллельна полуденным лучам во время равноденствия.

Для того чтобы стакан держался на подставке, выпилите деревянный кружок по внутреннему диаметру стакана и проделайте в самом центре этого кружка маленькое отверстие для спицы. Края кружка оклейте материей и установите его в середине подставки. В центр кружка вклейте на сургуче или шеллаке спицу и на нее наденьте картонный или жестяной кружок. Жестяной кружок надо припаять, иначе он будет спадать. Когда будете укреплять кружок, следите за тем, чтобы он был расположен точно перпендикулярно к спице. На другой конец спицы наденьте обрезок пробки. Приклейте его ко дну стакана, когда окончательно будете собирать весь прибор. Так будет укреплен второй конец спицы. Тень от спицы будет ложиться на стенки стакана, и, чтобы узнавать время, нужно сделать циферблат.

Возьмите две полоски бумаги шириной 1,5 сантиметра каждая. Две полоски нужны потому, что зимой лучи солнца будут светить под кружок на спице, а летом сверху его; значит, тени будут падать то под ним, то над ним. Чтобы часы верно показывали время, надо очень аккуратно разграфить полоски и наклеить их на стакан в точно определенном месте.

Сначала вычертите на бумаге в натуральную величину схематический чертеж стакана со спицей и кружком, как сделано на рис. 53 вверху. Потом от края кружка отложите вверх и вниз углы 23,5°. На точки пересечения этих линий с противоположной стенкой стакана должны прийтись края бумажных полосок циферблата. Они должны быть наклеены на стенки стакана изнутри. Перенеся размеры с чертежа на стакан, можно точно наклеить на него бумажные полоски. Если всю эту работу вы сделаете аккуратно, ваши часы будут точно работать и в самый длинный и в самый короткий день.

Полоски для циферблата вырежьте лучше всего из прозрачной бумаги – кальки. Длина их должна быть точно равна половине внутренней окружности стакана. Эти полоски разделите на 12 равных частей и проставьте на них цифры: в середине 12, вправо 11, 10, 9, 8, 7, 6; влево 1, 2, 3, 4, 5, 6. Для упрощения работы можно вырезать сначала одну полоску бумаги шириной 3 сантиметра, а потом, уже после того как нанесены деления, разрезать ее вдоль пополам.

Чтобы верно наклеить полоски, надо сначала, еще до привинчивания кружка, на который надевается стакан, сделать на подставке маленькое углубление для конца спицы и через центр этого углубления провести линию аб, перпендикулярную к краям подставки. Потом, когда установите спицу на место, поставьте на расстоянии 2 метров от подставки зажженную свечу с той стороны, с которой показан юг. Свечу поставьте на что-нибудь так, чтобы свет от нее падал на верхнюю плоскость подставки. Поверните подставку, чтобы тень от спицы падала точно на среднюю линию. Теперь можно наклеивать полоски на стакан. Цифра 12 должна прийтись как раз на линии тени от спицы. Только не смачивайте слишком сильно бумагу клеем – она от этого вытягивается.

Готовые часы можно установить. Для них надо выбрать такое место, где подольше светит солнце. Можно поместить их и в комнате у окна, обращенного на юг, но только поставьте их на горизонтальную поверхность и не сдвигайте уже после установки.

В солнечный день по каким-нибудь верным часам, за несколько минут до полудня, поверните солнечные часы так, чтобы тень спицы подошла к делению 12 на полосках. Как только ваши верные часы покажут 12 часов дня, поверните солнечные часы так, чтобы тень от спицы легла точно на деление 12, и укрепите подставку часов окончательно. Теперь солнечные часы будут верно показывать время.

Вы уже знаете, что летом солнце будет освещать кружок на спице сверху, а зимой снизу, и два раза в год солнечные лучи будут падать параллельно плоскости кружка, так что от него на стенку стакана будут ложиться только узенькая полоска тени и вертикальная полоска от самой спицы. Это и будут дни равноденствия. В эти дни спица при восходе и заходе солнца будет бросать тень наделение 6. В другое время года тень от кружка будет все больше и больше приближаться к полоскам с делениями, и, когда она зайдет за края их, это будет самый длинный день летом и самый короткий зимой.

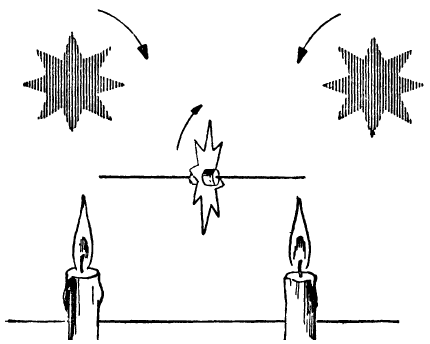

Тени, вертящиеся навстречу друг другу. Поставьте на стол две свечи и между ними и стеной протяните руку. Вы увидите две тени своей руки. Обе тени не будут так темны, как от одной свечи. Это потому, что на то место, куда падает тень от руки, падают лучи света от другой свечи. Две тени от руки будут одинаково темны только в том случае, если свечи стоят на равном расстоянии от стены и от руки и сила света у них одинакова. Это легко можно проверить, если отодвинуть какую-нибудь свечу подальше. Чем дальше источник света от стены, тем он должен быть сильнее, чтобы дать тень такой же густоты, как от более близкого источника света. Если вы наденете на спицу вырезанную из картона звезду и будете вращать ее между свечами и стеной, на стене будут вращаться две тени зубчатого колеса.

Рис. 54

Но пожалуй, немногие догадаются, как сделать, чтобы две тени одной и той же звезды вертелись в разные стороны.

Сделать это нетрудно: вращающуюся звезду нужно держать перпендикулярно к стене, а свечи должны быть одна с правой стороны звезды, а другая с левой, не очень далеко друг от друга (рис. 54).

Танцующие тени. Вы заметили уже, что тень от предмета делается меньше, если свечу отодвинуть дальше, и что, если свечу отодвинуть вправо, тень передвинется влево, всегда в сторону обратную движению света.

Зная это, можно устроить такую забаву.

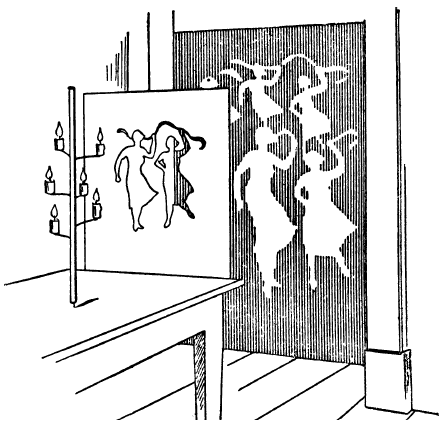

Вырежьте из картона какие-нибудь фигуры и повесьте их на нитках перед экраном или просто перед белой стеной. Чтобы фигуры не вертелись, повесьте каждую на двух нитках. За фигурками поставьте несколько свечей. Получится много теней фигуры, столько, сколько вы зажжете свечей. Когда вы станете двигать свечи взад и вперед, вправо и влево, вверх и вниз, вы увидите забавную пляску фигур. Очень красиво получается, когда светлые фигуры танцуют на темном фоне.

Рис. 55

Откройте дверь в ту комнату, где будут сидеть зрители, и затяните дверь простыней. Сами останьтесь в другой комнате; за этим экраном поставьте стол и прибейте к одному концу его лист картона, на котором вырежьте две танцующие фигуры. За экраном, на столе, укрепите какой-нибудь деревянный брусок. Лучше всего вбить внизу в брусок гвоздь и заострить его конец, чтобы можно было его вколачивать в стол. К бруску привяжите на разной высоте несколько проволок – штук шесть или больше – и укрепите на них несколько свечей. Когда вы зажжете свечи, на экране появится много светлых фигур, а когда вы начнете вертеть свой подсвечник, фигуры станут двигаться то вправо, то влево, то приближаясь, то удаляясь (рис. 55). Получится полное впечатление танцев.

Эту картину можно разнообразить, зажигая свечи по очереди. На экране появятся, скажем, две фигурки. Дайте им потанцевать, затем зажгите другую свечу, третью и т. д.

Если кроме свечей на палке вы поставите по обе стороны несколько неподвижных свечей, по краям экрана появятся неподвижные группы фигурок, как бы зрителей наших фантастических танцев. Можно придвигать стол к экрану или удалять от него; от этого фигурки будут уменьшаться или увеличиваться. Если вместо свечей вы пристроите маленькие лампочки от карманного фонаря и провода от них подведете к нескольким выключателям, вам легко будет управлять ими и, при некоторой фантазии, устроить очень интересное представление.

Изображения, производимые маленьким отверстием. Вы, вероятно, наблюдали, как свет пробивается в щели занавесок или ставен или как по потолку или стенам ползут странные тени. Эти скользящие тени – изображения предметов, движущихся мимо дома.

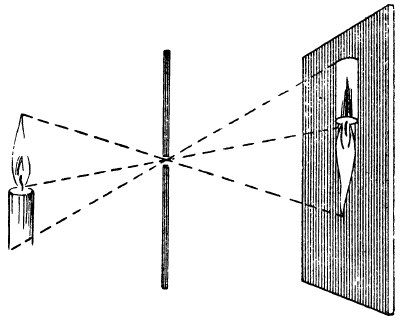

Посмотрите на рис. 56. На нем показано, как получаются при помощи отверстий изображения на стенах или потолке. На этом рисунке видна перегородка с небольшим отверстием. Представьте себе, что вправо от нее находится темное пространство и стоит белый экран. От свечи, поставленной по левую сторону перегородки, на экране получится точное ее изображение, только перевернутое книзу.

Это явление объясняется очень просто. Лучи света распространяются всегда по прямым линиям, и свет исходит не только от самосветящихся предметов, как, например, от пламени свечи, но и от всех предметов, отражающих свет. Понятно, что свет от конца пламени, пройдя через отверстие, не может осветить весь экран. Он дает только пятнышко на экране. Также и от всех других частей пламени свечи на экране получаются различной яркости пятнышки. И из этих пятнышек получается изображение пламени, точно соответствующее настоящему. Так как от самой свечи отражаются лучи света пламени и тоже проходят сквозь отверстие перегородки, изображение самой свечи также получится на экране. По рисунку понятно, что изображение должно обязательно получиться перевернутым. Так появляется на экране изображение любого предмета – самосветящегося или освещенного. Изображение предмета будет тем яснее, чем лучше освещен предмет, и тем резче, чем меньше отверстие.

Рис. 56

Простейший фотографический аппарат. Изображение, получаемое с помощью маленького отверстия, невелико. При этом оно очень бледно. Чем отверстие больше, тем ярче изображение, но зато оно менее ясно. Значит, чтобы получить яркое изображение, выгоднее делать отверстие большим, но это сильно ухудшает качество изображения.

Для того чтобы получить яркое, четкое изображение, можно воспользоваться двояковыпуклым стеклом (линзой). С помощью этого стекла, вставляемого в большое отверстие, можно получить такое четкое и ясное изображение, что его можно обрисовать карандашом на белой бумаге.

Возьмите какое-нибудь двояковыпуклое, так называемое увеличительное, стекло и поставьте его на расстоянии 50 сантиметров от стены против окна. На стене, вероятно, получится круглое светлое пятно. Но когда вы станете приближать линзу, пятно это сделается ярче и меньше, потом очертание его станет резким, и почти тотчас же в нем появятся изображения предметов, конечно перевернутые. Изображения опять исчезнут, если вы приблизите линзу еще ближе к стене. В этом разница между щитком с отверстием и увеличительным стеклом.

Через маленькое отверстие изображение получается независимо от расстояния его от стены, а через увеличительное стекло – только на определенном расстоянии.

Вы можете заметить, что расстояние от линзы до стены должно быть разным для различных предметов. Для получения резкого изображения близкого предмета линза должна быть отодвинута дальше от стены, а для более далекого придвинута ближе к ней. Если вы будете постепенно приближать стекло к стене, на ней сначала появятся отчетливые изображения столов, стульев, потом эти изображения станут размытыми, зато станет более резким изображение окна и, наконец, отдаленного пейзажа.

Расстояние, на котором линза дает отчетливое изображение очень отдаленных предметов, называется «фокусным расстоянием» стекла. Оно зависит от выпуклости стекла, и поэтому для разных стекол фокусные расстояния различны. Сильно выпуклые линзы имеют короткие фокусные расстояния, а более плоские – длинные.

Изображение предметов с помощью линзы можно получать и без всяких приспособлений, но лучше сделать так называемую камеру-обскуру, для того чтобы на изображение, полученное с помощью стекла, не падал посторонний свет.

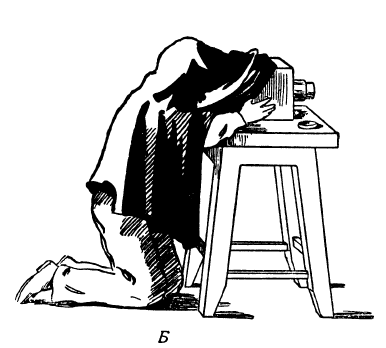

Устройство камеры-обскуры очень простое. Прежде всего измерьте фокусное расстояние линзы. Если оно равняется, скажем, 20 сантиметрам, возьмите картонную коробку такой же длины и в середине передней стенки вырежьте круглое отверстие диаметром немного большим, чем диаметр стекла. Стекло оберните картонной трубкой т длиной 3–4 сантиметра (рис. 57, А), а другую трубку в склейте так, чтобы в нее туго входила трубка со стеклом. Трубку в сделайте длиной 5 сантиметров. Эту трубку вклейте в отверстие коробки; чтобы она прочно держалась, можно обернуть ее у стенки коробки полоской картона и надеть на нее снаружи и изнутри коробки картонные кольца.

Рис. 57

У нас получился аппарат, которым можно даже фотографировать. Но нужно точно знать, в каком месте устанавливать фотографическую пластинку. Сделайте на заднюю открытую стенку аппарата крышку с четырехугольным вырезом по величине пластинки. Это отверстие затяните белой прозрачной бумагой. Когда вы будете передвигать трубку с линзой взад и вперед, на бумаге будут получаться изображения. Чтобы вам не мешал при наводке посторонний свет, накиньте на голову темный платок (рис. 57, Б).

Вы, конечно, не удивитесь, увидев, что изображение на бумаге получается перевернутым. Если вы внимательно рассмотрите его, увидите, что края изображения получились не резкими. Этот недостаток можно легко устранить. Вы знаете, что изображение становится тем резче, чем меньше отверстие для света. Если прикрыть края линзы и воспользоваться только ее серединой, изображение получается гораздо резче. Так же прикрывают края линз и в настоящих фотографических аппаратах. Кольцо, закрывающее более или менее широкие края линзы, называется диафрагмой.

Вырежьте из картона кружок такого же диаметра, как и увеличительное стекло, и посредине его прорежьте круглое отверстие диаметром примерно 1 сантиметр. Этот кружок (он обозначен буквой д на рис. 57, А) вставьте в трубку перед стеклом и приклейте. Теперь, передвигая трубку со стеклом, хорошенько наведите ее, чтобы получить резкое изображение снимаемого предмета. Заметьте мелом положение аппарата на подставке и унесите его в темную комнату. Там при свете красной лампы замените крышку из бумаги другой, в которой на том месте, где была бумага, вставлена фотографическая пластинка. Конечно, задняя стенка фотографической пластинки должна быть хорошо закрыта от света, иначе пластинка испортится. Проследите также за тем, чтобы свет не попал в коробку аппарата сквозь щели между стенками и крышкой.

Вам нужно еще иметь круглую крышку, чтобы закрывать трубку с линзой перед тем, как зарядить камеру фотопластинкой.

Чтобы хорошо сфотографировать предмет на воздухе, достаточно только на одно мгновение снять крышку с трубки (не качнув камеры), а потом снова надеть ее. В комнате крышку придется держать снятой 20–30 секунд. Продолжительность съемки зависит и от линзы, и от диафрагмы, и от пластинки, и от яркости освещения. Если вы напрактикуетесь, даже таким простым аппаратом можно делать неплохие снимки.

Зеркальная камера-обскура. Изображения, которые мы получали с помощью увеличительного стекла, были очень маленькими. Можно сделать так, что они будут больших размеров и их можно будет обводить карандашом для того, чтобы вместо фотографирования получать рисованные картины.

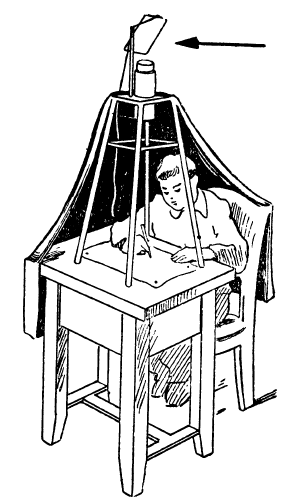

Из нескольких палочек сколотите пирамидку высотой 1 метр (рис. 58). Снизу она должна быть такой широкой, чтобы в нее можно было просунуть голову и руки, а сверху сделайте площадку для укрепления трубки со стеклом. В этой площадке, так же как и в нашем фотографическом аппарате, должна быть вклеена картонная трубка, внутри которой передвигается трубка с линзой. Но линза должна быть не такая, как для фотоаппарата. Она должна быть большего диаметра, чтобы изображения получались яркими. Фокусное расстояние ее должно быть приблизительно 1 метр.

Но если воспользоваться сейчас нашей камерой-обскурой, на бумаге появится только изображение неба. Нужно еще пристроить зеркало, чтобы лучи света от предметов отражались на линзу. На рисунке видно, как это сделать.

Рис. 58

Подберите небольшое, но хорошее зеркало, укрепите его в рамке, а рамку скрепите с деревянным брусочком обыкновенной небольшой шкатулочной петлей.

Петлю привинтите немного ниже конца бруска. К рамке напротив петли прибейте конец тонкой проволочки. Проденьте проволочку сквозь кольцо, забитое в верхний конец бруска, и пропустите свободный конец ее через верхнюю стенку пирамидки.

Теперь тот, кто сидит в камере, сможет этой проволочкой наклонять зеркало больше или меньше и получить на бумаге изображение горизонта или близкого пейзажа. Поворачивая стол или пирамидку, вы сможете получить изображение, которое хотите зарисовать.

Чтобы легче было найти нужное изображение, имейте в виду, что надо сесть спиной к действительному пейзажу. Для того чтобы изображение на бумаге получилось очень четким и ясным, нужно покрыть всю пирамидку плотной черной материей и самому влезть под этот чехол. Вы увидите на бумаге такое замечательно живое изображение, которое никакими другими способами получить нельзя. Не только одноцветное кино, но и цветное не может передать действительности так, как она получается на экране камеры-обскуры. Если вы немного умеете рисовать, с помощью камеры-обскуры вы сможете делать замечательные картины, особенно если будете раскрашивать их разноцветными красками.

Глаз – та же камера-обскура. Как бы ни был совершенен фотографический аппарат, как бы ни были тщательно сделаны его объектив и другие части, все это нельзя сравнить с замечательным по совершенству аппаратом – нашим глазом, напоминающим камеру-обскуру; камерой глаза управляет совершеннейшая система мускулов и нервов.

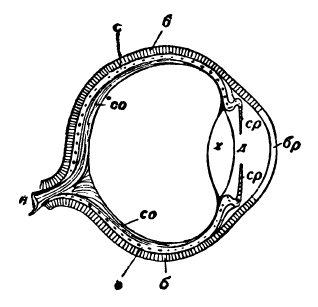

Глазное яблоко – почти круглое, величиной со средний грецкий орех (рис. 59). Эта прекрасная камера-обскура состоит из нескольких оболочек. Наружная, самая плотная волокнистая оболочка б называется белком. Белок – видимая часть глаза. Передняя часть этой оболочки закрывает более выпуклую часть яблока. Она совершенно прозрачна и тверже всей остальной части оболочки. Это – роговая оболочка бр.

Вплотную к белку прилегает изнутри сосудистая оболочка с. Та часть ее, которая находится под роговой, – ср, называется радужной. В середине ее есть отверстие д – зрачок. Это диафрагма нашего зрительного аппарата; она обладает замечательным свойством автоматически сжиматься, когда сквозь нее проходит яркий свет, и расширяться при слабом свете. Вы это легко можете заметить, придвигая и отодвигая от глаза товарища зажженную свечу. В сумерки зрачки так широко раскрыты, как будто хотят поглотить все слабые лучи догорающего дня.

Цвет радужной оболочки бывает различным. Она бывает очень темной, почти черной, голубоватой, серой и всяких других оттенков.

Рис. 59

За диафрагмой помещается объектив глаза. Это чечевицеобразное, совершенно прозрачное тело – хрусталик х. Сквозь него проходят, преломляясь как в увеличительном стекле, лучи света и собираются на третьей и последней – сетчатой оболочке глаза со. К этой оболочке прикреплены отростки зрительного нерва я, проходящего через все три оболочки глаза прямо в мозг человека. На этой сетчатой оболочке, как на пластинке фотоаппарата, и получаются изображения внешних предметов.
