Боевая машина десанта, третья

Ю. Бражников, С. Федосеев, М. Павлов, И. Павлов

Окончание. Начало см. в «ТиВ» №5,6/2012 г.

Авторы и редакция выражают благодарность Г.Б. Пастернаку, А.И. Ковалеву и А. В. Хребтаню за помощь, оказанную при подготовке статьи.

Использованы иллюстрации из архивов М. Павлова, редакции и пресс-службы ВДВ.

Краткое описание конструкции БМД-3

БМД-3 представляет собой боевую бронированную гусеничную плавающую машину, десантируемую парашютным и посадочным способом самолетами военно-транспортной авиации и посадочным способом тяжелым транспортным вертолетом. Боевой расчет (экипаж и десант) машины составляют 7 человек: командир, механик-водитель, наводчик-оператор и четыре десантника, но предусмотрены и три дополнительных места.

Внутреннее пространство машины условно делится натри отделения. В носовой части корпуса расположено так называемое «переднее отделение», в котором оборудованы рабочие места механика-водителя (в центре, по оси машины), гранатометчика (наводчика АГС-17 у левого борта) и у правого борта – пулеметчика. Обязанности наводчика АГС-17 при размещении в машине исполняет стрелок-помощник гранатометчика, пулеметчика – штатный пулеметчик парашютно-десантного отделения с пулеметом РПКС74. Над каждым рабочим местом имеется свой люк с крышкой.

Перед люком механика-водителя установлены три перископических прибора наблюдения ТНГ10-170А. Приборами ТНПО-170А в дополнение к прибору-прицелу оснащены и рабочие места гранатометчика и пулеметчика (соответственно, в правом и левом бортах). Сиденье механика– водителя регулируется по положению вдоль оси машины и по вертикали, позволяя занимать механику-водителю два положения – по-боевому и по-походному. В последнем случае на люк (открывался смещением крышки вправо на 180’) может устанавливаться защитный колпак с обогреваемыми (для холодного времени года) окнами, стеклоочистителем и откидным тентом.

Для управления машиной механик-водитель пользуется не рычагами, а поворотным штурвалом, на котором смонтированы пульт сигнализации, рычаги переключения передач и реверса. На пульт сигнализации выведена наиболее необходимая световая сигнализация состояния систем двигателя и трансмиссии (лампочки контроля: состояния гидротрансформатора, наличия давления рабочей жидкости в тормозах синхронизатора МПП, положения дорожной сигнализации; табло световых сигналов предельных температур и давлений рабочих жидкостей в системах двигателя и трансмиссии; табло сигнализации включения реверса), а также управления системами машины. На рабочем месте механика-водителя установлены педали тормоза и подачи топлива, пульт водителя, рычаг сектора ручной подачи топлива. Тяги приводов управления проходят по днищу корпуса машины.

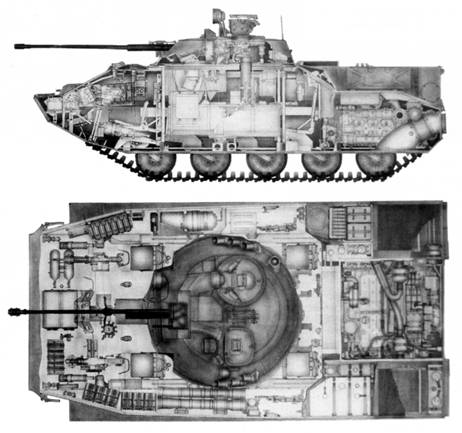

Компоновка боевой машины десанта БМД-3.

На верхнем лобовом листе корпуса перед механиком-водителем расположен гирополукомпас ГПК-59, справа – регулятор температуры обогрева приборов наблюдения, релейная коробка, кран-дозатор воздушно-жидкостной очистки центрального прибора наблюдения. При вождении машины в ночных условиях вместо среднего смотрового прибора ТНПО-170 устанавливается ночной перископический бинокулярный прибор наблюдения ТВНЕ-4Б (с активно-пассивным режимом работы), который имеет угол поля зрения в вертикальной плоскости 33' и в горизонтальной плоскости – 36‘. Для увеличения дальности видения используется фара ФГ-125 с инфракрасным фильтром.

По отзывам, управлять БМД-3 в целом значительно легче, чем БМД-1 и БМД-2.

За перегородкой, ограничивающей переднее отделение (на перегородке имеются укладки для личного оружия, личного табельного имущества и запасных частей), находится боевое отделение. Боевое отделение располагается в средней части БМД и занимает башню и подбашенное пространство. Сзади оно ограничено перегородкой, за которой размещено моторнотрансмиссионное отделение (МТО).

В башне установлено основное вооружение машины и оборудованы рабочие места командира (справа от пушки) и наводчика-оператора (слева). Для удобства их работы установлен подвесной пол башни, который вращается вместе с ней. На подвесном полу размещается часть узлов и агрегатов боевого отделения, также к нему крепятся сиденья наводчика-оператора и командира, рукава подачи системы питания, магазин пулемета и звеньесборник.

Регулируемые по высоте сиденья командира и наводчика-оператора незначительно отличаются по конструкции. В частности, сиденье наводчика-оператора оснащено специальным ремнем, используемым в качестве дополнительной опоры при работе с пусковой установкой ПТУР.

Над сиденьем командира в крыше башни находится командирская башенка, связанная механизмом поворота основания люка с погоном башни. В башенке установлены прибор ночного видения ТКН-ЗМБ (имеет дальномерную шкалу для определения расстояния до цели) с осветителем ОУ-ЗГА-2, приборы наблюдения ТНПО-170А и ТНПТ-1.

Наводчик-оператор для наблюдения пользуется тремя дневными призменными приборами ТНПО-170А и прибором ТНПТ-1 с большими углами обзора в вертикальной и горизонтальной плоскостях.

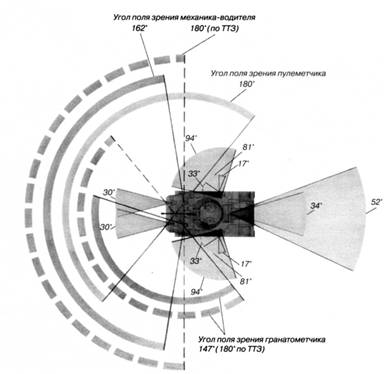

Углы обзора боевого расчета при закрытых люках и секторы наведения вооружения БМД-3. Показаны также размеры «мертвой зоны» обстрела.

Разрез защитного колпака, устанавливаемого на люк механика– водителя.

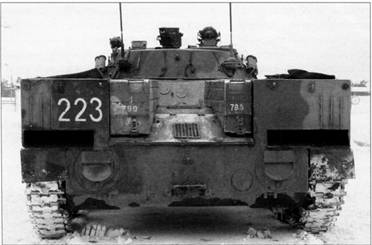

Вид сзади на БМД-3. Хорошо видны заслонки водометов, лючок доступа к гидрообъемной передаче, патрубки выпуска отработавших газов, ящики ЗИП (поплавки).

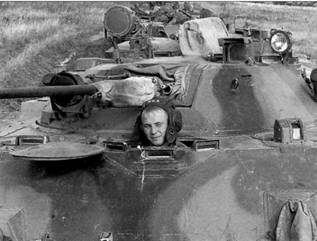

БМД-3 на марше. Механик-водитель располагается по-походному.

За башней, перед перегородкой размещены места стрелка-гранатометчика (у правого борта) и старшего стрелка (у левого борта). Для наблюдения и стрельбы рабочие места десантников, размещенных у бортов, оснащены призменными приборами ТНПО-170А. Для посадки и высадки десанта служит прямоугольный кормовой люк с большой крышкой. Петли крышки (для облегчения ее открывания и предотвращения резкого падения при закрывании) оснащены пучковыми торсионами.

В МТО (в кормовой части корпуса машины) расположены двигатель и трансмиссия с обслуживающими их системами, и два водометных движителя. Также в МТО установлены: по правому борту – правый топливный бак, воздухозаборное устройство фильтро-вентиляционной установки, двигателя и вентилятора обдува компрессора, бак гидросистемы ходовой части; по левому борту – левый топливный бак, масляный бак с маслозакачивающим насосом и подогреватель. Кроме того, имеются две пневморессоры, водооткачивающий насос с электроприводом, термодатчики и распылители системы ППО, контактные свечи систем откачки воды из корпуса. Сверху МТО закрывается съемными листами и баком-крышей, расположенным над двигателем. На съемных листах крыши установлены решетки для предотвращения соскальзывания ног десантников при посадке и высадке. В кормовой части МТО находятся короба эжекторов, в которых размещены глушители, эжектор отсоса пыли, масляные и водяные радиаторы.

В башне БМД-3, унифицированной с башней БМП-2, размещаются 30-мм автоматическая пушка 2А42 (высота линии огня при рабочем клиренсе машины составляет 1996 мм), спаренный с ней 7,62-мм пулемет ПКТ, пусковая установка противотанкового комплекса (ПТРК) 9П135М для противотанковых ракет (ПТУР) 9М113 (9М113М). Пушка 2А42 имеет газовый двигатель автоматики и два темпа стрельбы: малый – 200-300 и большой – 550 выстр./мин. Запирание канала ствола – поворотом затвора. Для уменьшения действия отдачи на установку ствол амортизирован и при выстреле откатывается на расстояние 30-35 мм.

Наводка пушки и спаренного пулемета в цель осуществляется от пультов управления стабилизатором пушки наводчика-оператора и командира. На БМД-3 используется электромеханический двухплоскостной стабилизатор вооружения 2Э36-4. Предусмотрены два основных режима работы 2Э36-4: «АВТОМАТ» и «ПОЛУАВТОМАТ». Режим «АВТОМАТ» задействуется для стрельбы с места и с ходу по наземным целям. При этом осуществляются стабилизация и наводка спаренной установки в вертикальной и горизонтальной плоскостях со скоростью от 0,07 до 6 град./с. Режим «полуавтомат» является основным при стрельбе из спаренной установки по воздушным целям. В этом режиме также обеспечивается стабилизация и стабилизированная наводка спаренной установки в вертикальной и горизонтальной плоскостях, но с меньшей точностью стабилизации и с большими скоростями. Перебросочные скорости в горизонтальной плоскости – 30°, в вертикальной плоскости – 35 град./с. Предусмотрено командирское целеуказание от кнопки прибора ТКН-ЗМБ, установленного в командирской башенке: при нажатии кнопки производится разворот башни в направлении цели. Наряду с электромеханическим имеется ручной привод управления. При работе с ручным приводом обеспечивается угол склонения -5°, угол возвышения +75°. При работе в автоматическом и полуавтоматическом режимах эти углы составляют -4° и +74° соответственно.

Вращение башни осуществляется с помощью механизм поворота – вручную или от электропривода. С механизмом поворота связан азимутальный указатель азимута, позволяющий отсчитывать и указывать горизонтальные углы поворота башни относительно продольной оси машины. Имеется стопор башни.

При стрельбе из пушки наводчик использует бинокулярный перископический комбинированный прицел БПК-2-42. Дневная ветвь этого прибора имеет поле зрения 10° при кратности увеличения не менее 6 х, у ночной ветви эти параметры составляют, соответственно, 6,6° и 5,5 х.

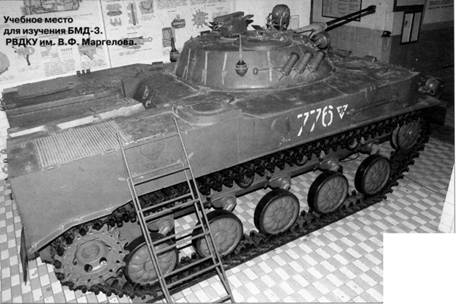

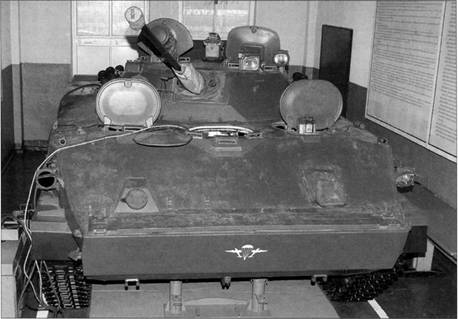

Учебное место для изучения БМД-3. РДКУ им. Маргелова

Башня БМД-3. Слева видны прибор ТКН-ЗМБ и осветитель ОУ-ЗГА-2 на командирской башенке, прицел 1ПЗ-З; справа – прицел БПК-2-42, прожектор ОУ-5 (возле установки вооружения); на борту башни – дымовые гранатометы системы 902В «Туча»; на корпусе – прибор– прицел ТНПП-220А.

Пусковая установка ПТРК на крыше башни. Хорошо видны направляющая с защитной крышкой и колпак прибора управления 9Ш119М1 с открытой заслонкой.

Днище корпуса БМД-3.

Курсовые установки автоматического гранатомета АГС-17 и ручного пулемета РПКС74 в лобовом листе корпуса БМД-3.

Дальность видения бортовой проекции основного танка ночью при нормальной прозрачности атмосферы – до 700 м в пассивном и до 800 м в активном режиме. У командира, кроме уже упомянутого комбинированного перископического прибора ТКН-ЗМБ, установлен монокулярный перископический дневной прицел 1ПЗ-З с кратностями увеличения 1,2 хи 4 хи углами поля зрения 49° и 14°, предназначенный для поиска воздушных целей и наведения на них пушки (при стрельбе с места), поиска наземных целей и наведения на них пушки и спаренного пулемета при стрельбе с места и с ходу.

Открытие огня осуществляется спуском затворной рамы с шептала спускового механизма дистанционно, с помощью электроспуска. Электроспуск производится нажатием кнопки на пульте управления наводчика-оператора (или на пульте командира, если управление вооружением переключено на командира). Рычаг дублирующего (ручного) спуска находится на рукоятке подъемного механизма. Питание пушки – раздельное, двухленточное; перезаряжание – ручное и пиротехническое.

В боекомплект пушки входят 500 унитарных выстрелов с бронебойно-трассирующим (БТ), осколочно-фугасно-зажигательным (ОФЗ) и осколочно-трассирующим (ОТ) снарядами. Начальные скорости снарядов составляют: БТ – 970 м/с, ОФЗ и ОТ – 960 м/с. Боекомплект пушки позволяет вести борьбу с легкобронированными целями (на дальности до 1500 м), небронированной техникой, установками ПТУР, открытой живой силой противника, а также с дозвуковыми воздушными целями. Выстрелы к пушке снаряжаются в две ленты, размещенные в магазине и механизме подвода питания. Лента на 160 выстрелов с БТ снарядами укладывается в правый отсек, лента на 340 выстрелов с ОФЗ и ОТ снарядами – в левый отсек магазина. Система питания включает раздаточную коробку с механизмом подтяга лент. Прицельные дальности стрельбы по наземным целям в дневное время БТ снарядом составляют 2000 м, а ОФЗ и ОТ снарядами – 4000 м. Ночью наибольшая прицельная дальность при использовании прожектора ОУ-5-1 достигает 800 м. Наклонная дальность стрельбы по воздушным целям, летящим на высотах не более 2000 м с дозвуковыми скоростями, – 2300 м. Выброс стреляных гильз от пушечных выстрелов производится наружу. Для сбора звеньев лент при стрельбе из пушки служит звеньесборник.

Спаренный с пушкой пулемет ПКТ имеет ленточное питание (в ленте 2000 патронов) и боевую скорострельность 250 выстр./мин, снабжен электроспуском, установка пулемета включает амортизатор и механизм ручной перезарядки.

ПТРК 9П135М предназначен для борьбы с танками и другими бронированными целями. Он может использоваться также против зависших вертолетов, легких полевых сооружений и огневых точек противника. Комплекс включает ПТУР и пусковую установку (ПУ) 9П135М1.

ПТУР 9М113 («Конкурс») и 9М113М («Конкурс – М») размещены в транспортно-пусковых контейнерах с вышибной двигательной установкой, имеют полуавтоматическую систему управления с передачей команд управления по проводам, твердотопливный разгонно-маршевый двигатель, аэродинамические рули, кумулятивную боевую часть. ПУ монтируется на крыше башни между люками командира и наводчика-оператора, состоит из наземной аппаратуры управления с прибором наведения 9Ш119М1, закрытого броневым колпаком, направляющей, погонного устройства, приводов наведения и кнопки «ПУСК». ПУ обеспечивает горизонтальный угол наведения поворотом башни (360°), угол возвышения +15°, угол склонения -5°. Масса ПТУР – 23,8 кг. Дальность стрельбы ракетой 9М113 – от 75 до 4000 м. ПТРК может использоваться и для стрельбы с грунта, для чего в боевом отделении у перегородки МТО располагаются треножный станок 9П56М и вьюк комплекта 9К111.

Необходимо отметить, что в БМД-3 может также размещаться дополнительный боекомплект из 360 выстрелов к пушке (БТ, ОФЗ и ОТ выстрелы) идвух ПТУР. Поскольку дополнительный боекомплект не учитывается в боевой массе машины, то ее десантирование в этом случае производится только с тремя членами боевого расчета (командир, механик-водитель, наводчик-оператор).

В состав дополнительного оружия входят 5,45-мм пулемет РПКС74 (размещается в лобовом листе корпуса справа в шаровой установке) и 30-мм автоматический гранатомет АГС-17 (слева в лобовом листе корпуса), что явилось существенным новшеством по сравнению с БМД-1 и БМД-2. С его помощью была решена давняя проблема использования ручного пулемета, имевшегося в парашютно-десантном отделении, для стрельбы из машины. РПКС74 является личным оружием члена боевого расчета, поэтому он применяется как для стрельбы из машины, так и вне ее. Стрельба из пулемета ведется патронами как с обыкновенными, так и трассирующими пулями, снаряженными в магазины емкостью по 45 патронов (в боекомплекте пять магазинов). Боевая скорострельность пулемета -до 150 выстр./мин, эффективная дальность стрельба из пулемета по легким наземным целям-до 600 м.

Введение автоматического гранатомета придало БМД-3 новые возможности по поражению живой силы противника – как открыто расположенной, так и в укрытиях открытого типа. Это увеличило огневые возможности машины на пересеченной местности, в населенных пунктах и т.п. АГС-17 имеет боекомплект 290 выстрелов, ленточное питание и скорострельность 350– 450 выстр./мин – при автоматическом огне и 50– 100 выстр./мин – при стрельбе одиночными выстрелами. Огонь ведется короткими (до пяти выстрелов) и длинными (до десяти выстрелов) очередями. Предельная дальность стрельбы – 1700 м.

Таким образом, борьбу с открытой живой силой на больших дальностях (до 4000 м) может вести пушка 2А42, на средних (до 1300 м) – спаренный ПКТ, на малых (до 800 м) – курсовой РПКС74 и оружие десанта, на малых дальностях и за укрытиями – АГС-17. Гранатомет АГС-17 также может сниматься с установки в машине и вести огонь с грунта (для этого служат возимые на машине треножный станок и прицел ПАГ-17).

При стрельбе из курсового гранатомета АГС-17 гранатометчик использует перископический прибор-прицел ППБ-2-2 с полем зрения не менее 25,5'. Для стрельбы из пулемета РПКС74 применяется перископический прибор ТНПП-220А (с кратностью увеличения 1,5 х, полем зрения 10').

Свой вклад в поражение и подавление легких наземных целей при действии с машины могут внести остальные десантники боевого расчета, ведя огонь из автоматов через три амбразуры с шаровыми установками. Боекомплект автоматов АКС74 составляет 2160 патронов. При стрельбе из машины на автомат крепится возимый в ЗИПе улавливатель гильз.

Броневая защита БМД-3 – противопульная. Корпус машины сварен из катаных листов броневого алюминиевого сплава. При использовании того же сплава, что и для корпусов БМД-1 (БМД-2), толщина многих броневых деталей увеличена.

Лобовые листы корпуса БМД-3 имеют сравнительно большие углы наклона, что повышает их защитные свойства. Бортовые листы – вертикальные. Для увеличения жесткости днищу придана корытообразная форма с реданом, с фланцами крепления на болтах съемных опор для балансиров с опорными катками ходовой части. Кроме того, для приемлемой противоминной стойкости днище корпуса имеет два продольных зига и четыре поперечных балки.

Лобовые листы корпуса обеспечивают защиту от 12,7-мм пуль (обстрел корпуса на испытаниях проводился 12,7-мм пулями Б-32) с дистанции 75 м, остальные (бортовые и кормовые) от 7,62-мм пуль (включая бронебойно-зажигательные) – на любой дистанции.

Коническая башня сварена из стальных броневых листов (броневых секторов, крыши, опорного и переднего листов) и установлена на шариковой опоре на подбашенном листе крыши корпуса. Бронирование башни защищает от 7,62-мм пуль Б-32 с любой дальности вкруговую, лобовой ее части – от 12,7-мм пуль Б-32. При этом обеспечивается также защита от осколков снарядов и мин.

В лобовом листе башни имеется вырез, в который вварена рамка. В рамке башни на на цапфах, снабженных подшипниками, крепится маска спаренной установки. Маска, кожух и задняя крышка-груз образуют изолированный отсек внутри башни, призванный уменьшить загазованность боевого отделения. В этом отсеке размещаются элементы крепления пулемета ПКТ, системы питания пушки, узлы стабилизатора. Для отсоса газов из кожуха в нише башни, слева от пушки, смонтирован вытяжной вентилятор. На кожухе имеется стопор для фиксации установки «по-походному».

На бортах башни привариваются кронштейны под три дымовых гранатомета и рымы предназначенные для ее монтажа или демонтажа.

Разумеется, предусмотрена защита от оружия массового поражения (ударной волны, гамма-излучения, отравляющих веществ и бактериальных аэрозолей)с использованием система коллективной защиты. Система включается автоматически или вручную (с пульта механика-водителя). Информацию о ядерном взрыве выдает гамма-датчик ГД-1. Герметичность внутреннего объема корпуса и башни обеспечивается соответствующими уплотнениями. В нише правого борта корпуса в изолированном отсеке располагается фильтровентиляционная установка, обеспечивающая создание в обитаемых отделениях избыточного давления не менее 25 кгс/м² . Подвод воздуха от ФВУ к индивидуальным полумаскам производится специальными воздуховодами. Кроме того, элементы этой системы используются для обеспечения обитаемости. В частности, с помощью ФВУ и вытяжного вентилятора башни производится вентиляция обитаемых отделений, от ФВУ по индивидуальной разводке подводится воздух к рабочим местам членов боевого расчета в корпусе (к местам командира и наводчика-оператора воздух поступает от воздухозаборного устройства).

Для тушения пожара, возникшего в машине, предназначена автоматическая система ППО двухкратного действия. Она включает два баллона с огнетушащим составом (фреон 114В2), четыре термодатчика, управляющую и коммутирующую аппаратуру. Имеются также два ручных огнетушителя ОУ-2.

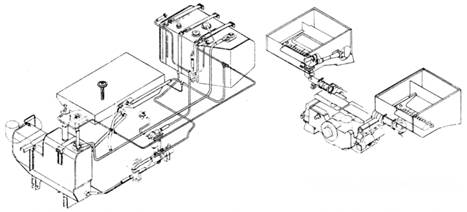

Топливная система и эжекторы.

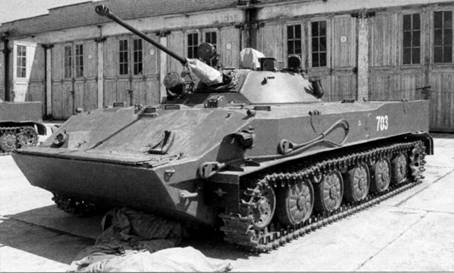

БМД-3, установленная на минимальный клиренс.

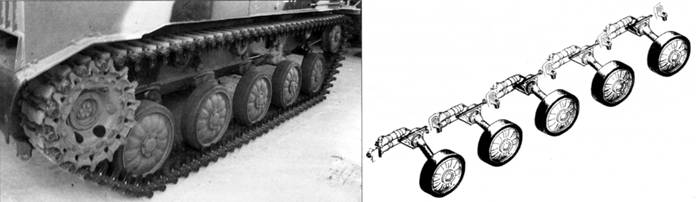

Ходовая часть БМД-3 (правый борт). На траки гусениц установлены асфальтоходные башмаки. Справа: узлы подвески опорных катков с пнеморессорами.

Дизельный двигатель 2В-06-2 на стенде.

Постановка дымовых завес производится с помощью шести 81-мм дымовых гранатометов системы 902В «Туча» с гранатами ЗД6. Пульт запуска дымовых гранат размещен в башне слева от места наводчика-оператора.

Для отправления естественных надобностей расчета при нахождении внутри машины имеется санитарное средство, которое крепится на сидении №6 (среднее сиденье десантника в боевом отделении у перегородки МТО).

В МТО машины установлен четырехтактный оппозитный шестицилиндровый многотопливный быстроходный дизель 2В-06-2 с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Мощность двигателя составляет 331 кВт (450 л.с.) при частоте вращения коленчатого вала 2000 мин' 1. Двигатель объединен с одним из агрегатов трансмиссии (механизмом передач и поворота) в силовой блок, который в машине крепится на трех опорах: одной из них является передняя упругая опора (на резиновых амортизаторах), две остальные находятся на картере механизма передач и поворота (снабжены резиновыми втулками). Блок-картер двигателя служит его силовым остовом и представляет собой сложную отливку из высокопрочного чугуна. К блок-картеру крепятся два блока цилиндров (рабочий объем цилиндров – 16,95 л, диаметр цилиндра – 150 мм, ход поршня – 160 мм). Шатуны двигателя изготовлены штамповкой из стали, поршни – горячей штамповкой из алюминиевого кремнистого сплава с механической обработкой. В днище каждого поршня спрофилирована камера, согласованная с формой факела впрыскиваемого топлива, что способствует наилучшему смесеобразованию и эффективному сгоранию смеси. Для впрыска топлива применяются форсунки закрытого типа, с гидравлическим управлением подъема иглы, с возвратом топлива, просачивающегося по зазорам распылителя в нагнетательную полость.

Турбонаддув двигателя обеспечивает одноступенчатый центробежный компрессор с приводом от радиальной турбины, работающей от выхлопных газов двигателя. В системе питания воздухом используется двухступенчатый воздухоочиститель с автоматическим эжекционным удалением пыли из пылесборника. Его первая ступень представляет собой циклонный блок, вторая ступень – промасленные кассеты. Система охлаждения двигателя – жидкостная, высокотемпературная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и эжекционным просасыванием воздуха через радиаторы. Эжекторы выполнены в виде двух отсеков корпуса в кормовой части машины и работают за счет использования энергии отработавших газов двигателя. Форсуночный подогреватель с жаротрубным котлом и теплообменником обеспечивает предварительный прогрев двигателя для пуска в условиях низких температур окружающего воздуха. Пуск двигателя производится сжатым воздухом, дополнительная система пуска – электростартером.

В левом и правом выпускных трактах двигателя смонтирован механизм защиты двигателя от попадания воды (автоматический, рычажно-клапанный, с гидроприводом). Он предотвращает проникновение воды в цилиндры двигателя через выпускной тракт неработающего двигателя при нахождении машины на плаву, а также при ее мойке.

Под опорным катком «разрезной» учебной БМД-3 уложен фрагмент снегоболотоходной гусеницы с двойными траками (дополнительный каток не установлен).

Установка поддерживающего ролика БМД-3 и его конструкция.

Разрезной опорный каток БМД-3.

Установка дополнительного катка на опорный каток БМД-3.

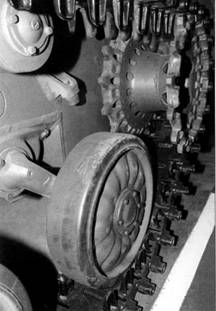

Ведущее колесо и задний опорный каток БМД-3. Хорошо видны схема зацепления гусеницы, кронштейн, балансир и упор опорного катка.

Конструкция опорного катка и балансира.

Конструкция ведущего колеса.

Фрагмент гусеницы БМД-3 и резинометаллический шарнир.

Топливная система включает два фильтра очистки топлива – грубой (щелевого типа) и тонкой очистки (трехсекционный), топливный насос высокого давления, закачивающий и подкачивающий насосы. Емкость топливных баков составляет: левого – 190 л, правого – 120 л, бака-крыши – 140 л. Система смазки – комбинированная (под давлением и разбрызгиванием). Емкость системы смазки – 60 л (емкость масляного бака – 50 л). Средний расход топлива на 100 км при движении по шоссе составляет 90 л, по грунтовой дороге-136-164л, расход масла на 100 км – 1,5 и 4,5 л соответственно.

Механизм защиты двигателя от проникновения воды (автоматический, рычажно-клапанный, с гидроприводом) предотвращает попадание воды в цилиндры через выпускной тракт неработающего двигателя при нахождении машины на плаву, а также при мойке. Он смонтирован в левом и правом выпускном трактах.

Трансмиссия машины – гидромеханическая, двухпоточная, полностью реверсивная. Она состоит из механизма передач и поворота (МПП), бортовых редукторов, остановочных тормозов и приводов управления. Она обеспечивает передачу крутящего момента через бортовые редукторы на ведущие колеса машины, непосредственно к насосам водометных движителей и вентилятору обдува радиаторов. Она включает согласующие редукторы, коробку передач с фрикционным включением II, III, IV и V-й передач, с шестернями постоянного зацепления, суммирующие планетарные ряды, дифференциальный механизм поворота с гидрообъемной передачей. При прямолинейном движении трансмиссия работает как однопоточная, при поворотах – как двухпоточная. Она обеспечивает пять передач переднего и три передачи заднего хода и бесступенчатое регулирование радиусов поворота. Расчетные скорости движения (при 1250 об/мин) составляют: на I-й передаче – 4,56 км/ч, на II-й -15,94 км/ч, на III-й – 25.67 км/ч, на IV-й – 42,27 км/ч, на V-й – 70.67 км/ч. Средняя скорость движения по сухой грунтовой дороге-45-50 км/ч, максимальная скорость по шоссе – 70 км/ч.

Ряд проблем не только при разработке, но и уже в эксплуатации первых БМД-3 создало механическое соединение коленчатого вала двигателя с трансмиссией. Двигатель создавал значительные крутильные колебания, которые на резонансных частотах (как правило, при глушении двигателя, около 400 мин ^-1) приводили к разрушению соединяющего торсионного вала. По словам тех, кому довелось эксплуатировать БМД-3 раннего выпуска, «вал гидротрансформатора просто резало». Решить проблему могла установка на выходном валу двигателя маховика, но разработчик 2В-06 В.И. Бутов не стал использовать механический маховик без изменений жестких требований по массе двигателя. Также он отказался установить на двигатель «воздушный маховик» (который мог бы еще и увеличить КПД турбокомпрессора в диапазоне рабочих оборотов двигателя) без внесения изменения требований задания по предельной высоте двигателя – не более 500 мм. Введенный А.В. Шабалиным механизм компенсации крутильных колебаний был выполнен на резиновых вставках, что потребовало регулярных регламентных работ по их замене (3-5 лет) и не смогло полностью исключить случаи поломок торсионного вала.

Остановочные тормоза-дисковые, двустороннего действия. Бортовые редукторы – одноступенчатые, соосные,планетарные с плавающими элементами.

Приводы управления трансмиссией электрогидравлические, с электронным блоком автоматики и гидравлическими (гидрообъемными) исполнительными механизмами. Имеется также ручной привод с механическими и гидравлическими исполнительными механизмами. Автоматизация трансмиссии облегчила физическую работу механика-водителя, а значит – повысила возможности БМД-3 на марше и в бою.

Гусеничный движитель имеет заднее расположение ведущих колес со съемными зубчатыми венцами. При разработке БМД-3 специалисты ГБТУ обратили внимание на сближенное расположение задних опорных катков и ведущих колес, на слишком крутой подъем задней ветви гусеничного обвода, что при заторможенном ведущем колесе в повороте с радиусом, равным ширине колеи машины, приводило к образованию под ведущим колесом «мешка» с выходом траков из зацепления и, как следствие, к проскоку гусеницы на зубьях ведущего колеса. Были претензии и к прочности установки направляющего колеса, однако оно неплохо защищено от ударов, будучи «утопленным» в обводы лобовой части корпуса.

Направляющие колеса – сварные, односкатные, с обрезиненными ободами. Опорные катки (по пять на борт) односкатные, аналогичные каткам плавающего танка ПТ-76, с массивными резиновыми шинами, поддерживающие ролики – по четыре на борт. Опорный каток устанавливается на короткой оси балансира на шариковых подшипниках. Пустотелые опорные катки на плаву служат дополнительными поплавками, улучшающими остойчивость машины. Поддерживающие катки – также односкатные, с массивной полиуретановой шиной.

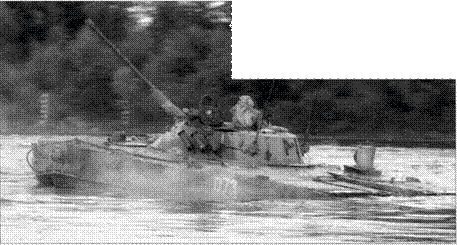

Вверху: Воздухозаборная труба в выдвинутом положении. Ниже: БМД-3 на плаву.

Гидрореактивный водометный движитель.

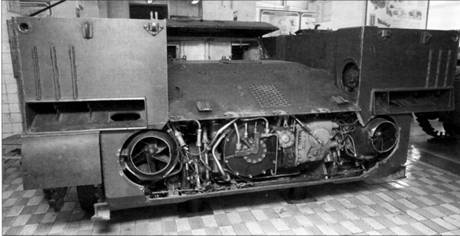

Кормовая часть корпуса БМД-3. Кормовой лист снят, хорошо видны механизм передачи и поворота с гидрообъемной передачей, рабочие колеса водометов, а также эжекторы по бортам кормовой части.

Волноотражательный щит в поднятом положении.

Тактико-технические характеристики БМД-3

Боевой расчет, чел 7 (экипаж – наводчик-оператор и

механик-водитель + 5 десантников)

Количество дополнительных посадочных мест 3

Авиатранспортирование самолетами типа Ил-76 (M, МД), Ан-22, Ан-124,

вертолетом Ми-26

Десантирование парашютным способом самолетами типа Ил-76 (М, МД), Ан-22, Ан-124

Средства десантирования, индекс ПБС-950 (4П248)

Десантируется с машиной, чел 7

Боевая масса, т 13,2

Длина, м:

– с пушкой вперед 6,36

– по корпусу 6,0

Ширина по гусеницам, м 3,134

Высота, м:

– полная с выступающими частями, не подлежащими демонтажу 2,45

– .. по крыше башни (на рабочем клиренсе) 2,17

Клиренс, мм:

– минимальный 100

– максимальный 500

– рабочий 420

Вооружение:

– пушка, калибр, тип, марка 30-мм, автоматическая, 2А42

– стабилизатор вооружения, тип, марка электромеханический двухплоскостной, 2Э36-4

– спаренный пулемет, количество х калибр, марка 1x7,62-мм, ПКТ

– комплекс управляемого оружия ПТРК «Конкурс» («Конкурс-М»)

– пусковая установка 9П135М

– индекс ракеты 9М113 (9М113М)

– дальность стрельбы ПТУР (для 9М113), м от 75 до 4000

– гранатомет курсовой установки, калибр, тип, марка 30 мм, автоматический, АГС-17

– установки для оружия десанта курсовая для 5,45-мм пулемет РПКС74, две бортовые и кормовая для 5,45-мм автоматов АКС74 Основной боекомплект машины и боевого расчета к оружию машины:

– 30-мм патроны к пушке, шт. 500 в механизированных боеукладках, из них:

– бронебойно-трассирующие (БТ) -160, осколочно-фугасно-зажигательных (ОФЗ) – 272, осколочно-трассирующих (ОТ) – 68

– 7,62-мм патроны к спаренному пулемету, шт. 00, из них 1200 с пулей со стальным сердечником, 200 с бронебойно-зажигательной пулей, 600 с трассирующей пулей
