4.6. Пример построения диаграммы вариантов использования

В качестве примера рассмотрим процесс моделирования системы продажи товаров по каталогу, которая может быть использована при создании соответствующих информационных систем.

В качестве актеров данной системы могут выступать два субъекта, один из которых является продавцом, а другой – покупателем. Каждый из этих актеров взаимодействует с рассматриваемой системой продажи товаров по каталогу и является ее пользователем, т. е. они оба обращаются к соответствующему сервису «Оформить заказ на покупку товара». Как следует из существа выдвигаемых к системе требований, этот сервис выступает в качестве варианта использования разрабатываемой диаграммы, первоначальная структура которой может включать в себя только двух указанных актеров и единственный вариант использования (рис. 4.12).

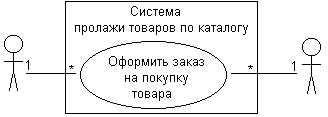

Рис. 4.12. Исходная диаграмма вариантов использования для примера разработки системы продажи товаров по каталогу

Значения указанных на данной диаграмме кратностей отражают общие правила или логику оформления заказов на покупку товаров. Согласно этим правилам, один продавец может участвовать в оформлении нескольких заказов, в то же время каждый заказ может быть оформлен только одним продавцом, который несет ответственность за корректность его оформления и, в связи с этим, будет иметь агентское вознаграждение за его оформление. С другой стороны, каждый покупатель может оформлять на себя несколько заказов, но, в то же время, каждый заказ должен быть оформлен на единственного покупателя, к которому переходят права собственности на товар после его оплаты.

Примечание 42

На следующем этапе разработки данной диаграммы вариант использования «Оформить заказ на покупку товара» может быть уточнен на основе введения в рассмотрение четырех дополнительных вариантов использования. Это следует из более детального анализа процесса продажи товаров, что позволяет выделить в качестве отдельных сервисов такие действия, как обеспечить покупателя информацией о товаре, согласовать условия оплаты товара и заказать товар со склада. Вполне очевидно, что указанные действия раскрывают поведение исходного варианта использования в смысле его конкретизации, и поэтому между ними будет иметь место отношение включения.

С другой стороны, продажа товаров по каталогу предполагает наличие самостоятельного информационного объекта – каталога товаров, который в некотором смысле не зависит от реализации сервиса по обслуживанию покупателей. В нашем случае, каталог товаров может запрашиваться покупателем или продавцом при необходимости выбора товара и уточнения деталей его продажи. Вполне резонно представить сервис «Запросить каталог товаров» в качестве самостоятельного варианта использования.

Полученная в результате последующей детализации уточненная диаграмма вариантов использования будет содержать 5 вариантов использования и 2 актеров (рис. 4.13), между которыми установлены отношения включения и расширения.

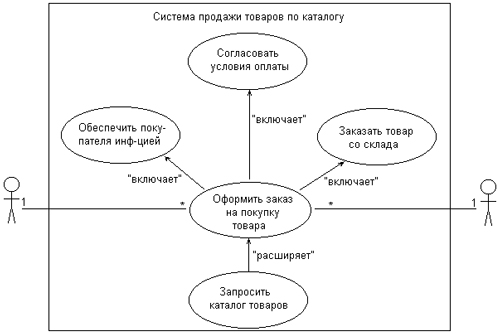

Рис. 4.13. Уточненный вариант диаграммы вариантов использования для примера системы продажи товаров по каталогу

Приведенная выше диаграмма вариантов использования, в свою очередь, может быть детализирована далее с целью более глубокого уточнения предъявляемых к системе требований и конкретизации деталей ее последующей реализации. В рамках общей парадигмы ООАП подобная детализация может выполняться в двух основных направлениях.

С одной стороны, детализация может быть выполнена на основе установления дополнительных отношений типа отношения «обобщение-специализация» для уже имеющихся компонентов диаграммы вариантов использования. Так, в рамках рассматриваемой системы продажи товаров может иметь самостоятельное значение и специфические особенности отдельная категория товаров – компьютеры. В этом случае диаграмма может быть дополнена вариантом использования «Оформить заказ на покупку компьютера» и актерами «Покупатель компьютера» и «Продавец компьютеров», которые связаны с соответствующими компонентами диаграммы отношением обобщения (рис. 4.14).

Уточненный таким способом вариант диаграммы вариантов использования содержит одну важную особенность, которую необходимо отметить. А именно, хотя на данной диаграмме (рис. 4.14) отсутствуют изображения линий отношения ассоциации между актером «Продавец компьютеров» и вариантом использования «Оформить заказ на покупку компьютера», а также между актером «Покупатель компьютера» и вариантом использования «Оформить заказ на покупку компьютера», наличие отношения обобщения между соответствующими компонентами позволяет им наследовать отношение ассоциации от своих предков. Поскольку принцип наследования является одним из фундаментальных принципов объектно-ориентированного программирования, в нашем примере можно с уверенностью утверждать, что эти линии

отношения ассоциации с соответствующими кратностями присутствуют на данной диаграмме в скрытом виде.

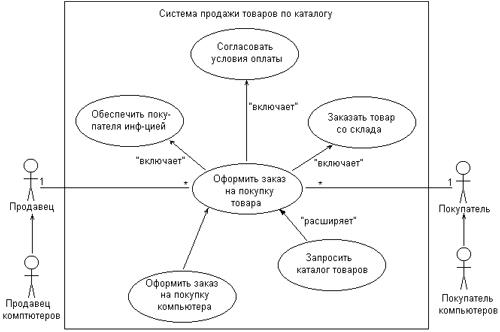

Рис. 4.14. Один из вариантов последующего уточнения диаграммы вариантов использования для примера рассматриваемой системы продажи

Для пояснения изложенного можно привести фрагмент диаграммы вариантов использования для рассмотренного примера, на котором явно указаны отношения ассоциации между дочерними компонентами (рис. 4.15). Данное изображение фрагмента диаграммы приводится с методической целью, при этом остальные компоненты диаграммы, которые остались без изменений, условно отмечены многоточием.

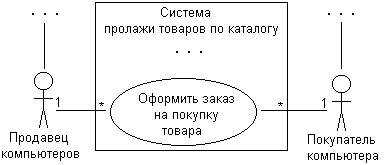

Рис. 4.15. Фрагмент диаграммы вариантов использования, который в неявном виде присутствует на уточненной диаграмме с отношением ассоциации между отдельными компонентами

Примечание 43

Второе из основных направлений детализации диаграмм вариантов использования связано с последующей структуризацией ее отдельных компонентов в форме элементов других диаграмм. Например, конкретные особенности реализации вариантов использования в терминах взаимодействующих объектов, определенных в виде классов данной сущности, могут быть заданы на диаграмме кооперации. Указанное направление отражает основные особенности ООАП применительно к их реализации в языке UML. Эти особенности являются предметом рассмотрения во всех последующих главах книги.

Построение диаграммы вариантов использования является самым первым этапом процесса объектно-ориентированного анализа и проектирования, цель которого – представить совокупность требований к поведению проектируемой системы. Спецификация требований к проектируемой системе в форме диаграммы вариантов использования представляет собой самостоятельную модель, которая в языке UML получила название модели вариантов использования и имеет свое специальное стандартное имя или стереотип «useCaseModel».

В последующем все заданные в этой модели требования представляются в виде общей модели системы, которая состоит из пакета Системы. Последний в свою очередь может представлять собой иерархию пакетов, на самом верхнем уровне которых содержится множество классов модели проектируемой системы. Если же пакет системы со стандартным именем «topLevel Package» является подсистемой, то ее абстрактное поведение в точности такое же, как и у исходной системы.

4.7. Рекомендации по разработке диаграмм вариантов использования

Главное назначение диаграммы вариантов использования заключается в формализации функциональных требований к системе с помощью понятий соответствующего пакета и возможности согласования полученной модели с заказчиком на ранней стадии проектирования. Любой из вариантов использования может быть подвергнут дальнейшей декомпозиции на множество подвариантов использования отдельных элементов, которые образуют исходную сущность. Рекомендуемое общее количество актеров в модели – не более 20, а вариантов использования – не более 50. В противном случае модель теряет свою наглядность и, возможно, заменяет собой одну из некоторых других диаграмм.

Семантика построения диаграммы вариантов использования должна определяться следующими особенностями рассмотренных выше элементов модели. Отдельный экземпляр варианта использования по своему содержанию является выполнением последовательности действий, которая инициализируется посредством экземпляра сообщения от экземпляра актера. В качестве отклика или ответной реакции на сообщение актера экземпляр варианта использования выполняет последовательность действий, установленную для данного варианта использования. Экземпляры актеров могут генерировать новые экземпляры сообщений для экземпляров вариантов использования.

Подобное взаимодействие будет продолжаться до тех пор, пока не закончится выполнение требуемой последовательности действий экземпляром варианта использования, и соответствующий экземпляр актера (и никакой другой) не получит требуемый экземпляр сервиса. Окончание взаимодействия означает отсутствие инициализации экземпляров сообщений от экземпляров актеров для соответствующих экземпляров вариантов использования.

Варианты использования могут быть специфицированы в виде текста, а в последующем – с помощью операций и методов вместе с атрибутами, в виде графа деятельности, посредством автомата или любого другого механизма описания поведения, включающего предусловия и постусловия. Взаимодействие между вариантами использования и актерами может уточняться на диаграмме кооперации, когда описываются взаимосвязи между сущностью, содержащей эти варианты использования, и окружением или внешней средой этой сущности.

В случае, когда для представления иерархической структуры проектируемой системы используются подсистемы, система может быть определена в виде вариантов использования на всех уровнях. Отдельные подсистемы или классы могут выступать в роли таких вариантов использования. При этом вариант, соответствующий некоторому из этих элементов, в последующем может уточняться множеством более мелких вариантов использования, каждый из которых будет определять сервис элемента модели, содержащийся в сервисе исходной системы. Вариант использования в целом может рассматриваться как суперсервис для уточняющих его подвариантов, которые, в свою очередь, могут рассматриваться как подсервисы исходного варианта использования.

Функциональность, определенная для более общего варианта использования, полностью наследуется всеми вариантами нижних уровней. Однако следует заметить, что структура элемента-контейнера не может быть представлена вариантами использования, поскольку они могут представлять только функциональность отдельных элементов модели. Подчиненные варианты использования кооперируются для совместного выполнения суперсервиса варианта использования верхнего уровня. Эта кооперация также может быть представлена на диаграмме кооперации в виде совместных действий отдельных элементов модели.

Отдельные варианты использования нижнего уровня могут участвовать в нескольких кооперациях, т. е. играть определенную роль при выполнении сервисов нескольких вариантов верхнего уровня. Для отдельных таких коопераций могут быть определены соответствующие роли актеров, взаимодействующих с конкретными вариантами использования нижнего уровня. Эти роли будут играть актеры нижнего уровня модели системы. Хотя некоторые из таких актеров могут быть актерами верхнего уровня, это не противоречит принятым в языке UML семантическим правилам построения диаграмм вариантов использования. Более того, интерфейсы вариантов использования верхнего уровня могут полностью совпадать по своей структуре с соответствующими интерфейсами вариантов нижнего уровня.

Окружение вариантов использования нижнего уровня является самостоятельным элементом модели, который в свою очередь содержит другие элементы модели, определенные для этих вариантов использования. Таким образом, с точки зрения общего представления верхнего уровня взаимодействие между вариантами использования нижнего уровня определяет результат выполнения сервиса варианта верхнего уровня. Отсюда следует, что в языке UML вариант использования является элементом-контейнером.

Варианты использования классов соответствуют операциям этого класса, поскольку сервис класса является по существу выполнением операций данного класса. Некоторые варианты использования могут соответствовать применению только одной операции, в то время как другие – конечного множества операций, определенных в виде последовательности операций. В то же время одна операция может быть необходима для выполнения нескольких сервисов класса и поэтому будет появляться в нескольких вариантах использования этого класса.

Реализация варианта использования зависит от типа элемента модели, в котором он определен. Например, поскольку варианты использования класса определяются посредством операций этого класса, они реализуются соответствующими методами. С другой стороны, варианты использования подсистемы реализуются элементами, из которых состоит данная подсистема. Поскольку подсистема не имеет своего собственного поведения, все предлагаемые подсистемой сервисы должны представлять собой композицию сервисов, предлагаемых отдельными элементами этой подсистемы, т. е., в конечном итоге, классами. Эти элементы могут взаимодействовать друг с другом для совместного обеспечения требуемого поведения отдельного варианта использования. Такое совместное обеспечение требуемого поведения описывается специальным элементом языка UML – кооперация или сотрудничество, который будет рассмотрен в главе 9, посвященной построению диаграмм кооперации. Здесь лишь отметим, что кооперации используются как для уточнения спецификаций в виде вариантов использования нижних уровней диаграммы, так и для описания особенностей их последующей реализации.

Если в качестве моделируемой сущности выступает система или подсистема самого верхнего уровня, то отдельные пользователи вариантов использования этой системы моделируются актерами. Такие актеры, являясь внутренними по отношению к моделируемым подсистемам нижних уровней, часто в явном виде не указываются, хотя и присутствуют неявно в модели подсистемы. Вместо этого варианты использования непосредственно обращаются к тем модельным элементам, которые содержат в себе подобные неявные актеры, т. е. экземпляры которых играют роли таких актеров при взаимодействии с вариантами использования. Эти модельные элементы могут содержаться в других пакетах или подсистемах. В последнем случае роли определяются в том пакете, к которому относится соответствующая подсистема.

С системно-аналитической точки зрения построение диаграммы вариантов использования специфицирует не только функциональные требования к проектируемой системе, но и выполняет исходную структуризацию предметной области. Последняя задача сочетает в себе не только следование техническим рекомендациям, но и является в некотором роде искусством, умением выделять главное в модели системы. Хотя рациональный унифицированный процесс не исключает итеративный возврат в последующем к диаграмме вариантов использования для ее модификации, не вызывает сомнений тот факт, что любая подобная модификация потребует, как по цепочке, изменений во всех других представлениях системы. Поэтому всегда необходимо стремиться к возможно более точному представлению модели именно в форме диаграммы вариантов использования.

Если же варианты использования применяются для спецификации части системы, то они будут эквивалентны соответствующим вариантам использования в модели подсистемы для части соответствующего пакета. Важно понимать, что все сервисы системы должны быть явно определены на диаграмме вариантов использования, и никаких других сервисов, которые отсутствуют на данной диаграмме, проектируемая система не может выполнять по определению. Более того, если для моделирования реализации системы используются сразу несколько моделей (например, модель анализа и модель проектирования), то множество вариантов использования всех пакетов системы должно быть эквивалентно множеству вариантов использования модели в целом.

ГЛАВА 5 Диаграмма классов (class diagram)

Центральное место в ООАП занимает разработка логической модели системы в виде диаграммы классов. Нотация классов в языке UML проста и интуитивно понятна всем, кто когда-либо имел опыт работы с CASE-инструментариями. Схожая нотация применяется и для объектов – экземпляров класса, с тем различием, что к имени класса добавляется имя объекта и вся надпись подчеркивается.

Нотация UML предоставляет широкие возможности для отображения дополнительной информации (абстрактные операции и классы, стереотипы, общие и частные методы, детализированные интерфейсы, параметризованные классы). При этом возможно использование графических изображений для ассоциаций и их специфических свойств, таких как отношение агрегации, когда составными частями класса могут выступать другие классы.

Диаграмма классов (class diagram) служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывает их внутреннюю структуру и типы отношений. На данной диаграмме не указывается информация о временных аспектах функционирования системы. С этой точки зрения диаграмма классов является дальнейшим развитием концептуальной модели проектируемой системы.

Диаграмма классов представляет собой некоторый граф, вершинами которого являются элементы типа «классификатор», которые связаны различными типами структурных отношений. Следует заметить, что диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи. Когда говорят о данной диаграмме, имеют в виду статическую структурную модель проектируемой системы. Поэтому диаграмму классов принято считать графическим представленном таких структурных взаимосвязей логической модели системы, которые не зависят или инвариантны от времени.

Диаграмма классов состоит из множества элементов, которые в совокупности отражают декларативные знания о предметной области. Эти знания интерпретируются в базовых понятиях языка UML, таких как классы, интерфейсы и отношения между ними и их составляющими компонентами. При этом отдельные компоненты этой диаграммы могут образовывать пакеты для представления более общей модели системы. Если диаграмма классов является частью некоторого пакета, то ее компоненты должны соответствовать элементам этого пакета, включая возможные ссылки на элементы из других пакетов.

В общем случае пакет статической структурной модели может быть представлен в виде одной или нескольких диаграмм классов. Декомпозиция некоторого представления на отдельные диаграммы выполняется с целью удобства и графической визуализации структурных взаимосвязей предметной области. При этом компоненты диаграммы соответствуют элементам статической семантической модели. Модель системы, в свою очередь, должна быть согласована с внутренней структурой классов, которая описывается на языке UML.

5.1. Класс

Класс (class) в языке UML служит для обозначения множества объектов, которые обладают одинаковой структурой, поведением и отношениями с объектами из других классов. Графически класс изображается в виде прямоугольника, который дополнительно может быть разделен горизонтальными линиями на разделы или секции (рис. 5.1). В этих разделах могут указываться имя класса, атрибуты (переменные) и операции (методы).

Рис. 5.1. Графическое изображение класса на диаграмме классов

Обязательным элементов обозначения класса является его имя. На начальных этапах разработки диаграммы отдельные классы могут обозначаться простым прямоугольником с указанием только имени соответствующего класса (рис. 5.1, а). По мере проработки отдельных компонентов диаграммы описания классов дополняются атрибутами (рис. 5.1, б) и операциями (рис. 5.1, в).

Предполагается, что окончательный вариант диаграммы содержит наиболее полное описание классов, которые состоят из трех разделов или секций. Иногда в обозначениях классов используется дополнительный четвертый раздел, в котором приводится семантическая информация справочного характера или явно указываются исключительные ситуации.

Даже если секция атрибутов и операций является пустой, в обозначении класса она выделяется горизонтальной линией, чтобы сразу отличить класс от других элементов языка UML. Примеры графического изображения классов на диаграмме классов приведены на рис. 5.2. В первом случае для класса «Прямоугольник» (рис. 5.2, а) указаны только его атрибуты – точки на координатной плоскости, которые определяют его расположение. Для класса «Окно» (рис. 5.2, б) указаны только его операции, секция атрибутов оставлена пустой. Для класса «Счет» (рис. 5.2, в) дополнительно изображена четвертая секция, в которой указано исключение – отказ от обработки просроченной кредитной карточки.

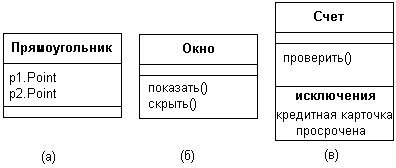

Рис.5.2. Примеры графического изображения классов на диаграмме
