6.5. Расследование и учет аварий и инцидентов

6.5.1. Основными задачами расследования, учета и анализа нарушений нормального режима работы оборудования являются:

тщательное, технически квалифицированное установление причин и всех виновников нарушений;

разработка мероприятий по восстановлению работоспособности поврежденного оборудования, предупреждению подобных нарушений в его работе, повышению ответственности эксплуатационного и другого персонала предприятий, на которых произошло нарушение, а также имевшего отношение к нарушению персонала других предприятий;

оценка экономических последствий (ущерба) потребителя и (или) энергоснабжающей организации;

получение и накопление полной и достоверной информации о нарушениях нормального режима работы оборудования.

6.5.2. Каждая авария и инцидент в работе должны быть тщательно расследованы с установлением причин и виновников и разработкой конкретных противоаварийных мероприятий по предупреждению подобных случаев.

6.5.3. Подробное описание порядка учета и расследования аварий приведено в Приложении 9.

6.5.4. Кроме аварий и инцидентов на производстве могут иметь место несчастные случаи. Порядок расследования несчастных случаев на производстве установлен Трудовым кодексом Российской Федерации.

Часть II
ТИПОВАЯ НОМЕНКЛАТУРА РЕМОНТНЫХ РАБОТ, РЕМОНТНЫЕ НОРМАТИВЫ, НОРМЫ РАСХОДА МАТЕРИАЛОВ И ЗАПАСНЫХ ЧАСТЕЙ НА РЕМОНТ ЭЛЕКТРОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ

В состав электротехнического оборудования включены: электрические машины, силовые трансформаторы, электрические сети, устройства РЗА, электрические аппараты низкого и высокого напряжения, аккумуляторные батареи, электроизмерительные приборы, средства связи и сигнализации, электросварочное оборудование.

Рекомендации по ТО и ремонту, нормативы периодичности продолжительности и трудоемкости ремонта, нормы расхода материалов и запасных частей на ремонт для каждого из перечисленных типов оборудования, кроме устройств РЗА, разработаны по единой схеме и даны как для их индивидуального применения, так и для использования в составе технологических комплексов.

При разработке данного раздела Справочника учтены предложения о необходимости унификации состава работ ТО, текущего и капитального ремонтов по типам оборудования, а также пожелания по расширению номенклатуры материалов и запасных частей на текущий и капитальный ремонты каждого типа оборудования.

При установлении нормативов периодичности ремонтов электротехнического оборудования учитывалась необходимость максимально возможного сближения периодичности ремонта электротехнического оборудования и технологических комплексов, с которыми взаимодействует или конструктивно объединено это оборудование.

Страховой запас электротехнического оборудования, запчастей к нему и материалов установлен из расчета обеспечения восстановления работоспособности вышедшего из строя оборудования в кратчайшие сроки и с минимальными потерями (затратами).

7. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ

Указания по ТО и ремонту приведены для следующих типов электрических машин: асинхронные, синхронные и постоянного тока.

7.1. Техническое обслуживание

7.1.1. Техническое обслуживание для всех видов электрических машин, находящихся в эксплуатации, включает в себя операции нерегламентированного и регламентированного обслуживания.

7.1.2. При ТО производятся следующие работы: мелкий ремонт, не требующий специальной остановки машины и осуществляемый во время перерывов в работе технологических установок с целью своевременного исправления незначительных дефектов, в том числе: подтяжка контактов и креплений; смена щеток; регулировка траверс, устройств, обеспечивающих выходные параметры генераторов, умформеров и преобразователей; регулировка защиты; протирка и чистка доступных частей машины (наружных поверхностей, колец, коллекторов и т. д.); повседневный контроль выполнения ПТЭ и инструкций заводов-изготовителей, в частности, контроль нагрузки, температуры подшипников, обмоток и корпуса, а для машин с замкнутой системой вентиляции – температуры входящего и выходящего воздуха; контроль наличия смазки; проверка отсутствия ненормальных шумов и гула, а также отсутствия искрения на коллекторах и кольцах; повседневный контроль исправности заземления; отключение электромашин в аварийных ситуациях; участие в приемо-сдаточных испытаниях после монтажа, ремонта и наладки электрических машин и систем их защиты и управления.

7.1.3. Для взрывозащищенных электродвигателей дополнительно производится: проверка состояния взрывонепроницаемой оболочки; затяжка креплений болтов, гаек, охранных колец; проверка исправности вводных устройств, наличия элементов уплотнения и закрепления кабелей. Для электродвигателей, работающих в подземном варианте, производится: очистка дренажных отверстий во фланцах для выпуска масла и вывинчивание винтов нижних смазочных отверстий, проверка системы подвода и отвода воды; проверка наличия уплотнительных резиновых колец, заглушек и изоляторов, токоведущих зажимов вводных устройств и кабелей всех размеров.

7.2. Типовая номенклатура ремонтных работ при текущем ремонте

7.2.1. Типовая номенклатура работ при текущем ремонте электрических машин включает в себя все операции ТО и, кроме того:

электродвигатели асинхронные с короткозамкнутым ротором: частичная разборка электродвигателя; проверка исправности работы и крепления вентилятора; проточка шеек вала ротора и ремонт «беличьей клетки» (при необходимости); проверка зазоров; смена фланцевых прокладок и закладка смазки в подшипники качения; замена изношенных подшипников качения, промывка подшипников скольжения и, при необходимости, их перезаливка; восстановление заточек у щитов электродвигателя; сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме; проверка креплений машины и исправности заземлений;

электродвигатели асинхронные с фазным ротором: разборка электродвигателя; устранение поврежденных мест обмоток статора и ротора без их замены; промывка механических узлов и деталей электродвигателя; замена неисправных пазовых клиньев и изоляционных втулок; пропитка и сушка обмоток; покрытие обмотки покрывным лаком; проверка исправности и крепления вентилятора; при необходимости – проточка шеек вала ротора, проверка зазоров, смена фланцевых прокладок, промывка и закладка смазки в подшипники качения, замена изношенных подшипников качения, промыва подшипников скольжения и при необходимости их перезаливка, восстановление заточек у щитов электродвигателя, проточка и шлифовка колец, при необходимости – их замена, регулирование и крепление траверсы щеткодержателя, ремонт щеточного механизма, замена щеток, сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме, проверка креплений электродвигателя и исправности заземления;

электродвигатели асинхронные высоковольтные и синхронные: разборка электродвигателя и осмотр его деталей; ремонт изоляции обмоток, пропитка и сушка; замена неисправных клиньев, крепящих обмотку; замена износившихся бандажей, замена щеток, осмотр и проверка работы пусковых устройств электродвигателя; замер зазоров между ротором и статором; сборка электродвигателя и испытание (пробные пуски);

электрические машины постоянного тока: проверка доступных креплений, состояния коллектора и щеткодержателей; проверка состояния всего вспомогательного оборудования на машине; разборка электромашины; проверка состояния подшипников, шеек вала с измерением зазоров, изоляции подшипников, смена смазки; продороживание коллектора, снятие фасок пластин, шлифовка коллектора, ремонт щеткодержателей, замена изношенных щеток, проверка обмоток и бандажей с замером сопротивления изоляции; проверка состояния пазовых клиньев, бандажей, распорок уравнителей, нажимных планок, обмоткодержателей; проверка состояния паек якоря методом падения напряжения; восстановление лаковых покрытий обмоток и других частей; измерение зазоров междужелезного пространства и сборка машины; проверка состояния заземления корпуса машины; испытание в работе.

7.2.2. Для взрывозащищенных электродвигателей дополнительно производится проверка взрывозащитных поверхностей фланцев и их уплотнений, проверка качества уплотнения кабеля, соответствия размеров уплотнительного кольца диаметру расточки ввода; проверка сопротивления изоляции электродвигателя, состояния контактных колец, щеткодержателей и щеток (для электродвигателей с контактными кольцами), контроль ширины взрывонепроницаемых щелей (зазоров) между крышками и корпусом.

7.3. Типовая номенклатура ремонтных работ при капитальном ремонте

7.3.1. Типовая номенклатура работ при капитальном ремонте электрических машин включает в себя все операции текущего ремонта и, кроме того:

электродвигатели асинхронные с короткозамкнутым ротором: полная разборка электродвигателя с полной или частичной заменой обмоток; проточка шеек вала или замена вала ротора; балансировка ротора; замена вентилятора и фланцев; сборка электродвигателя и испытание его под нагрузкой;

электродвигатели асинхронные с фазным ротором: полная разборка электродвигателя с полной или частичной заменой обмоток статора и ротора; замена при необходимости вала ротора; переборка колец; балансировка ротора; ремонт замыкающего и контактного устройств; замена вентилятора и фланцев; замена щеточного механизма; сборка и окраска электродвигателя и испытание его под нагрузкой;

электродвигатели асинхронные высоковольтные и синхронные: полная разборка электродвигателя и устранение обнаруженных дефектов; выемка ротора, ремонт ротора (железа ротора и обмотки или стержней клетки и контактных колец); ремонт подшипников; ремонт статора (железа статора и обмотки); замена (частичная или полная) обмоток (катушек полюсов) при необходимости; измерение и испытание электрической прочности изоляции обмоток; ремонт воздухоохладителя и системы охлаждения; сборка электродвигателя и испытание в рабочем режиме;

электрические машины постоянного тока: полная разборка электрической машины; промывка узлов и деталей; замена неисправных пазовых клиньев и изоляционных обмоток или их ремонт с последующей не менее чем двухкратной пропиткой; правка, проточка шеек или замена вала ротора и ремонт «беличьей клетки»; ремонт или изготовление подшипниковых щитов и фланцев; переборка контактных колец или коллектора; ремонт и регулировка щеточных механизмов; полная пропайка «петушков»; замена вентилятора и крепежных деталей; проверка крепления активного железа на валу и в статоре и его ремонт при необходимости; сборка и окраска электрической машины, испытание в соответствии с ГОСТ для новых машин. Для электромашин мощностью более 200 кВт – разборка машины с выемкой якоря или сдвигом магнитной системы, производство измерений и испытаний в целях выявления дефектов; чистка и пропитка, сушка и покраска обмоток; подтяжка и проточка коллектора, перезаклиновка якоря и замена стальных бандажей, перезаливка или замена подшипников; при необходимости – полная или частичная перемотка обмоток машины, переборка или замена коллектора; балансировка якоря; сборка машины; внешняя окраска, испытание машины на холостом ходу и под нагрузкой.

7.3.2. Для взрывозащищенных электродвигателей дополнительно выполняется полное восстановление элементов взрывозащиты, взрывонепроницаемой оболочки с последующим гидравлическим испытанием деталей и сборочных единиц.

7.4. Особенности организации ремонта взрывозащищенных электрических машин

7.4.1. Ремонт электрооборудования, связанный с восстановлением и изготовлением деталей и сборочных единиц, неисправность которых может повлечь за собой нарушение взрывозащищенности электрооборудования, а также ремонт, который в соответствии с ПТЭ электроустановок потребителей и Правилами безопасности в угольных и сланцевых шахтах запрещается производить эксплуатационному персоналу, должен выполняться ремонтными предприятиями (цехами, участками), имеющими специальное разрешение Федерального надзора.

7.4.2. С целью обеспечения надлежащего качества ремонта электрооборудования при проведении подготовительных работ ремонтному предприятию (цеху, участку) необходимо:

иметь в наличии ремонтную документацию,

оснастить предприятие (цех, участок) необходимым оборудованием, приспособлениями и инструментом;

провести организационно-технические мероприятия, обеспечивающие квалифицированную проверку элементов взрывозащиты и определение необходимого объема ремонта;

провести обучение кадров.

7.4.3. Ремонтное предприятие (цех, участок) должно быть оснащено: специальными приспособлениями и подъемно-транспортными

механизмами, обеспечивающими качественную разборку и исключающими дополнительные повреждения деталей и сборочных единиц;

комплектом измерительного инструмента, позволяющего производить контроль параметров взрывозащиты;

механическим, сварочным и другим оборудованием, позволяющим вести восстановление элементов взрывозащиты на деталях взрывонепроницаемой оболочки методами сварки, наплавки, механической обработки, установки ремонтных деталей и т. д.;

комплектом технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемого электрооборудования;

стендом для проведения гидравлических испытаний деталей и сборочных единиц взрывонепроницаемой оболочки с комплектом приспособлений;

стендом и приборами для проведения электрических испытаний;

тарой и стеллажами, исключающими возможность повреждения элементов взрывозащиты электрооборудования в процессе транспортировки и хранения.

Ремонтировать и испытывать электрооборудование должен квалифицированный персонал, прошедший специальное обучение, сдавший экзамены и получивший удостоверение на право ремонта.

7.4.4. Текущий ремонт взрывозащищенных электрических машин рекомендуется проводить не реже 1 раза в год для двигателей с частотой вращения 1500 об/мин и не реже 1 раза в 6 месяцев для двигателей с частотой вращения 3000 об/мин.

7.4.5. При аварийном ремонте двигателей (в результате неправильной эксплуатации, перегрузок двигателя и т. д.) отнесение его к определенному виду ремонта производится в зависимости от характера повреждений и объемов ремонта.

7.4.6. Нормативные сроки капитального ремонта могут корректироваться службой главного энергетика предприятия на основе анализа технического состояния оборудования.

7.4.7. При замене обмоток ремонтное предприятие (цех, участок) должно иметь в наличии комплект технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемых двигателей, но не ниже класса В по ГОСТ 8865—78. При этом необходимо иметь в виду, что в ремонт могут поступать двигатели с изоляцией класса нагревостойкости Н.

7.4.8. Во избежание повреждения изоляции пакета статора и деформации посадочных поверхностей центрирующих заточек станины при демонтаже обмоток с выжиганием изоляционных материалов в специальных печах необходимо иметь автоматические или следящие устройства контроля температуры, которая не должна превышать 400 °C.

При демонтаже обмоток необходимо предусмотреть защиту посадочных поверхностей и торцов центрирующих заточек станины от повреждений.

7.4.9. Во избежание повреждения посадочных поверхностей деталей и сборочных единиц не допускается разборка двигателей ударами по выступающему концу вала.

7.4.10. При разборке двигателей необходимо принять меры, исключающие перекос ротора.

7.4.11. Обмотки и токоведущие части должны быть надежно закреплены, пазовые клинья плотно забиты в пазы без слабины.

7.4.12. Сопротивление изоляции и электрическая прочность изоляции обмоток должны соответствовать требованиям ремонтной документации. Витки проволочных бандажей должны быть наложены плотно, без пропусков и перекрещиваний. Каждый слой проволочного бандажа должен быть тщательно пропаян. Замки бандажа должны быть плотно подбиты и пропаяны. Весь бандаж должен иметь блестящую поверхность, без черновин и пятен. При простукивании легким молотком бандаж не должен издавать дребезжащего или глухого звука.

7.4.13. Щетки должны быть притерты к поверхности контактных колец. Установка на двигатель щеток различных марок не допускается.

7.4.14. Двигатели на два напряжения должны соединяться на напряжение сети, указанное в заказе.

7.4.15. При замене подшипников должны быть применены подшипники классов точности не ниже применяемых предприятиями-изготовителями.

7.4.16. При сборке двигателей свободное пространство камер подшипниковых узлов должно быть на 0,65 объема заполнено смазкой, указанной в ремонтной документации, а для двигателей с частотой вращения 3000 об/мин – на 0,5 объема.

7.4.17. Испытания двигателей должны проводиться в соответствии с инструкциями заводов-изготовителей.

7.4.18. Для синхронных и асинхронных двигателей, наиболее массовых в ремонте, устанавливается перечень электрических испытаний, которым должен подвергаться каждый отремонтированный двигатель в зависимости от вида ремонта.

7.4.19. Программа приемо-сдаточных испытаний для двигателей повышенной надежности против взрыва принимается в соответствии с ТУ предприятия-изготовителя.

7.4.20. Каждый отремонтированный двигатель должен пройти обкатку без нагрузки при номинальной частоте вращения в течение времени, указанного ниже:

7.4.21. При ремонте рудничных двигателей с заменой обмоток по технологическому процессу, отличающемуся от технологии предприятия-изготовителя, необходимо проводить испытания двигателя на влагоустойчивость.

При последующих ремонтах однотипных рудничных двигателей проведение испытаний на влагоустойчивость необязательно. Каждый отремонтированный двигатель должен иметь знак исполнения по взрывозащите.

7.4.22. В случае неудовлетворительного состояния таблички предприятия-изготовителя либо ее отсутствия должна быть прикреплена новая табличка, на которой указываются: наименование или товарный знак ремонтного предприятия; тип двигателя; мощность, кВт, соединение фаз; напряжение, В; номинальная частота вращения, об/мин;

номинальный ток, А; напряжение на кольцах ротора, В (для двигателей с фазным ротором), ток ротора, А (для двигателей с фазным ротором); ремонтный номер или номер заказа; дата выпуска из ремонта (год, месяц).

7.4.23. Ремонтное предприятие (цех) должно гарантировать соответствие отремонтированных двигателей требованиям заводских инструкций и обязано в течение 12 месяцев со дня начала эксплуатации, но не более двух лет со дня отгрузки двигателя с ремонтного предприятия безвозмездно ремонтировать двигатели, если в течение указанного времени будет обнаружено их несоответствие требованиям завода-изготовителя.

7.4.24. Каждое отремонтированное изделие должно быть испытано по программе приемо-сдаточных испытаний. Программа приемо-сдаточных испытаний зависит от вида ремонта.

7.4.25. В программу приемо-сдаточных испытаний входят электрические испытания, а также проверка:

комплектности отремонтированного электрооборудования;

соответствия электрооборудования в процессе ремонта и сборки требованиям ремонтной документации с контролем всех параметров, обеспечивающих взрывозащиту;

наличия необходимой сопроводительной документации.

Программа приемо-сдаточных испытаний, нормы испытаний, допускаемые отклонения показателей от номинальных значений устанавливаются ремонтной документацией на конкретное изделие.

7.4.26. Испытания электрооборудования в процессе ремонта могут производиться в несколько этапов, например: гидравлические испытания деталей взрывонепроницаемой оболочки, испытания обмоток в процессе их изготовления, стендовые испытания и т. д.

Результаты приемо-сдаточных испытаний записываются в журнале испытаний.

7.5. Нормативы периодичности, продолжительности и трудоемкости ремонта

7.5.1. Периодичность ремонта установлена для электрических машин, работающих в нормальных условиях эксплуатации.

7.5.2. Трудоемкость ремонта приведена в табл. 7.1 только на ремонт собственно электрических машин без учета ремонта пускорегулирующих устройств и регуляторов частоты вращения, напряжения и другой коммутационной аппаратуры, трудоемкость ремонта которых устанавливается отдельно.

7.5.3. На ТО электрических машин следует предусматривать 10 % трудоемкости их текущего ремонта.

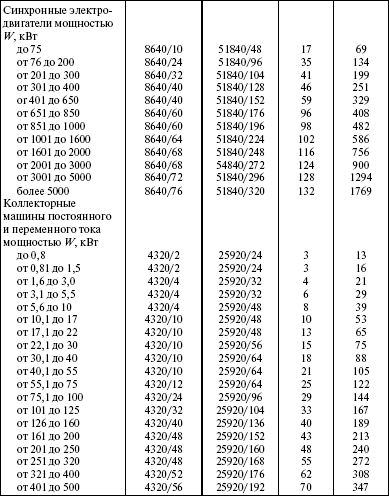

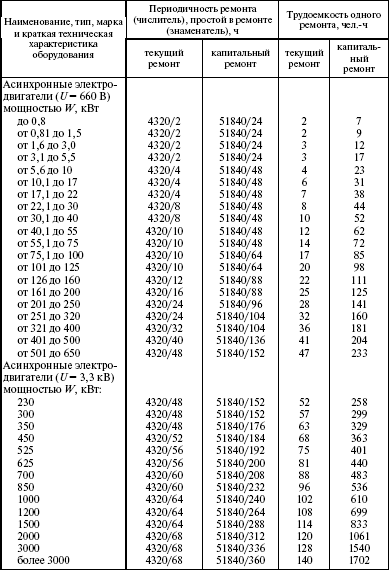

Таблица 7.1

Нормативы периодичности, продолжительности и трудоемкости ремонта электрических машин

Примечания.

1. Для электрических машин, работающих в тяжелых условиях (горячие, химические, гальванические, деревообрабатывающие и им подобные цеха), а также используемых с длительными циклами непрерывных работ и с высокой степенью загрузки (приводы насосов, компрессоров, вентиляторов, кондиционеров, двигателей-генераторов, дробилок, мельниц, землесосов, умформеров и т. д.) капитальный ремонт следует планировать не реже, чем через 17 280 ч, текущий – не реже чем через 4320 ч. Разрешается производить ремонт электродвигателей, конструктивно входящих в состав оборудования, в соответствии с периодичностью ремонта этого оборудования, не превышающей приведенную в табл. 7.1.

2. Трудоемкость и продолжительность простоя в ремонте асинхронных электродвигателей приведена для электродвигателей с короткозамкнутым ротором. Для электродвигателей с фазным ротором, взрывозашищенных, многоскоростных, погружных и крановых трудоемкость и продолжительность простоя в ремонте принимается с коэффициентом 1,3.

3. Нормативы трудоемкости ремонта приведены для электродвигателей с невсыпными обмотками исходя из обеспечения их готовыми секциями заводского изготовления. Для электродвигателей с всыпными обмотками трудоемкость принимается с коэффициентом 1,8.

4. Нормативы трудоемкости ремонта приведены для машин с частотой вращения 1500 об/мин. Для электрических машин с другими частотами вращения вводятся следующие коэффициенты: 3000 об/мин – 0,8; 1000 об/мин – 1,1; 750 об/мин – 1,2; 600 об/мин – 1,4; 500 об/мин – 1,5.

5. Трудоемкость ремонта высоковольтных электродвигателей приведена для напряжения 3,3 кВ. Для электродвигателей напряжением 6,6 кВ и более трудоемкость следует принимать с коэффициентом 1,3.

6. Для двух– трех– и более машинных агрегатов, умформеров, двигателей-генераторов трудоемкость ремонта агрегата в целом принимается как сумма трудоемкостей ремонта всех входящих в состав агрегата машин (в том числе и привода), умноженная на коэффициент 1,6.
