Платоновы тела

В тринадцатой, заключительной, книге «Начал» Евклид доказал, почему имеется только пять Платоновых тел. Он рассмотрел все объемные объекты, которые можно собрать из правильных многоугольников: сначала равносторонний треугольник, затем квадраты, пятиугольники, шестиугольники и т. д. На рисунке показано, как он пришел к своему выводу. Чтобы построить объемный объект из многоугольников, необходима точка, в которой сходятся три стороны: такой угол называется вершиной. При соединении в вершине, например, трех равносторонних треугольников получается тетраэдр (А). При соединении четырех – пирамида (В). Такая пирамида – не платоново тело, потому что не все стороны у нее одинаковы, но, приклеив к ее дну отраженную пирамиду, получаем октаэдр – платоново тело. Соединение вместе пяти равносторонних треугольников дает начало икосаэдру (С), а вот соединение шести – плоский лист бумаги (D). Не удается сконструировать телесный угол из шести равносторонних треугольников, так что нет других способов сделать из них какие-либо Платоновы тела. Повторение той же процедуры с квадратами показывает, что есть только один способ соединить три квадрата в угол (E). Это построение приведет к кубу. Соединение четырех квадратов дает плоский лист бумаги (F). Из квадратов более не удается построить Платоновых тел. Аналогичным образом, три пятиугольника образуют телесный угол, который можно достроить до додекаэдра (G). Невозможно соединить четыре пятиугольника. Три шестиугольника, соединяющиеся в одной точке, уже лежат в одной плоскости (H), так что из них невозможно создать объемный объект. Больше Платоновых тел нет, поскольку невозможно соединить в вершине три правильных многоугольника с более чем шестью сторонами.

Доказательство того, что имеется только пять Платоновых тел

* * *

Математики продолжили работу Евклида, и это позволило им решить множество проблем, относящихся к реальному миру. Например, в 1471 году немецкий математик и астроном Региомонтанус (Иоанн Мюллер) написал своему другу письмо, в котором задал такую задачу: «Из какой точки на земле перпендикулярно стоящий стержень кажется самым большим?» То была перефразировка «задачи о статуе». Представьте себе, что перед вами на пьедестале установлена статуя. Когда вы подходите к ней слишком близко, приходится задирать голову, и угол, под которым она видна, очень узкий. Когда же вы отошли далеко, приходится напрягать глаза, и статуя, опять же, видна под очень малым углом. Где расположено наилучшее место для обзора статуи?

Взглянем на статую сбоку, как показано на рисунке. Нам нужно найти точку на пунктирной линии, отвечающей уровню глаз, так, чтобы угол, под которым видна статуя, был бы наибольшим. Решение можно извлечь из третьей книги «Начал», посвященной окружностям. Угол максимален, когда окружность, проходящая через верх и низ статуи, касается пунктирной линии.

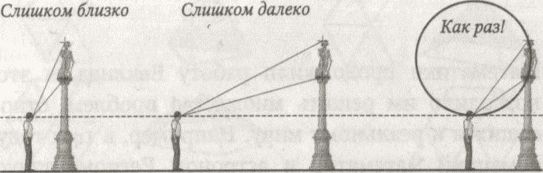

Задача о статуе

Однако самый, быть может, ошеломляющий результат в евклидовой геометрии – это тот, в котором выявляется потрясающее свойство треугольников. Для начала найдем, где находится центр треугольника. Это на удивление неочевидное понятие. Имеется четыре способа определить центр треугольника, и все они представляют собой различные точки (за исключением случая, когда треугольник равносторонний, – тогда эти точки совпадают друг с другом). Первый называется ортоцентром —это пересечение перпендикуляров, проведенных из каждой вершины к противолежащей ей стороне (сами эти линии называются высотами).Уже довольно занятен тот факт, что в любом треугольнике его высоты всегда пересекаются в одной и той же точке. Второй кандидат на центр треугольника – это центр описанной окружности, лежащий на пересечении перпендикуляров, проведенных из середины каждой стороны. Опять же, очень мило, что эти линии всегда пересекаются [17]17
  В одной точке. ( Примеч. перев.)


[Закрыть]
, какой бы треугольник вы ни выбрали. Третий кандидат – центроид,представляющий собой пересечение линий, идущих от вершин к серединам противолежащих сторон. Они тоже всегда пересекаются. И наконец, имеется окружность шести точек– это окружность, проходящая через середину каждой стороны, а также через пересечения сторон и высот [18]18
  Она называется также окружностью Эйлера, окружностью Фейербаха и окружностью девяти точек – последнее из-за того, что проходит еще и через середины трех отрезков, соединяющих вершины треугольника с его ортоцентром. ( Примеч. перев.)


[Закрыть]
. У каждого треугольника есть окружность шести точек, и ее центр – четвертый кандидат на среднюю точку треугольника. В 1767 году Леонард Эйлер доказал, что у каждого треугольника его ортоцентр, центр описанной окружности, центроид и центр окружности шести точек всегда лежат на одной прямой. Полный улет – независимо от вида треугольника эти четыре точки сохраняют ослепительно единообразное взаимоотношение друг с другом! Присутствующая здесь гармония поистине чудесна. Пифагор, надо думать, просто ликовал бы.

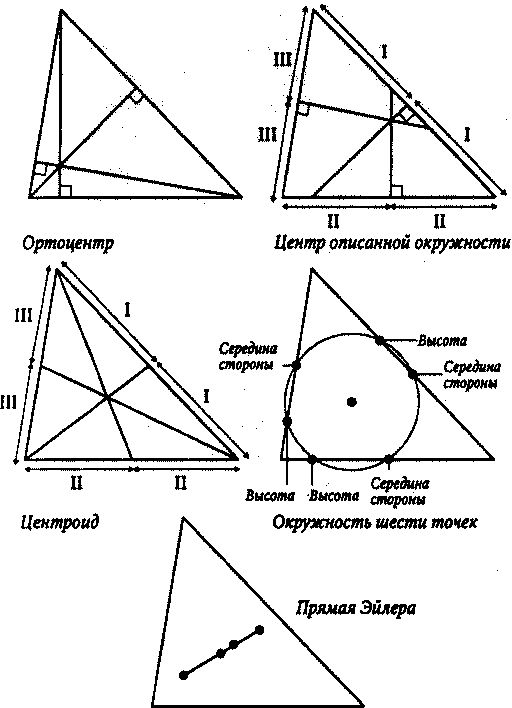

Построение прямой Эйлера


* * *

Сейчас даже трудно оценить важность Евклидовых «Начал» для всей античной культуры. Не теряют они своего значения и по сей день. Появившись около 300 года до н. э., вплоть до XX века эта книга была второй после Библии по числу переизданий. И тем не менее, сколь бы виртуозным ни был Евклидов метод, он не решал все проблемы; ответ некоторых задач, порой совсем простых, не получишь с помощью циркуля и линейки. Это глубоко огорчало греков. В 430 году до н. э. Афины поразила эпидемия брюшного тифа. Афиняне отправились за советом к делосскому оракулу, который предложил им в два раза увеличить размер посвященного Аполлону алтаря, имевшего форму куба. Радуясь, что столь простое дело принесет им избавление, афиняне построили новый алтарь (тоже в форме куба), стороны которого были вдвое длиннее сторон исходного алтаря. Однако при удвоении стороны куба объем его увеличивается в два в кубе, то есть в восемь раз. Аполлон не возрадовался и только усугубил заразу. Задача, заданная богом, об удвоении куба, —по заданному кубу построить куб вдвое большего объема – называется делийской задачей и представляет собой одну из трех классических задач Античности, не разрешимых евклидовыми средствами. Две другие – это квадратура круга,то есть построение квадрата, имеющего ту же площадь, что и заданный круг, и трисекция угла,то есть построение угла, представляющего собой треть заданного. Почему евклидова геометрия не позволяет решить эти задачи [19]19
  Под «евклидовой геометрией» в этой фразе следует понимать в точности построение циркулем и линейкой.Использование «других методов» означает лишь выход за рамки этих искусственно выбранных средств, однако неозначает выход за рамки постулатов, на которых основаны «Начала» и которые – вместе с их разнообразными следствиями – и составляют евклидову геометрию. (Примеч. перев.)


[Закрыть]
, а другие методы позволяют? Этот вопрос на долгие годы стал главной проблемой математики.

* * *

Не одних только греков интриговали чудеса, скрытые в математических формах. Самый священный объект в исламе представляет собой платоново тело. Это Кааба, черный куб, стоящий в центре мечети Харам Бейт-Уллах в Мекке, который паломники обходят против часовой стрелки во время хаджа. (Истинные размеры Каабы таковы, что чуть недотягивают до идеального куба.) Кааба также служит ориентиром – той точкой, к которой должны быть обращены лицом правоверные мусульмане, совершающие дневную молитву, где бы они ни находились. Математика играет более значимую роль в исламе, чем в какой-либо другой из основных религий. За более чем тысячу лет до появления GPS-технологий необходимость обращаться лицом к Мекке требовала сложных астрономических вычислений – в этом, по-видимому, заключается одна из причин, по которым исламская наука не знала себе равных на протяжении почти тысячи лет.

В исламе запрещалось изображение людей и животных, а потому стены, потолки и полы священных зданий украшали затейливые геометрические мозаики. Предполагалось, что геометрия выражает истину, выходящую за пределы человеческого бытия, и это было вполне созвучно идеям Пифагора, утверждавшего, что Вселенная раскрывает себя через математические формы. Симметричные формы и бесконечные петли, которые исламские мастера использовали в своих узорах, были аллегорией бесконечного и выражением священного, математического миропорядка.

Исламская паркетная мозаика из дворца Альгамбра в Гранаде (Испания)

* * *

Если отправиться еще дальше на восток, то мы окажемся в другой цивилизации, которая давно восприняла красоту геометрических форм. В Японии все знают оригами. Это искусство складывания бумаги возникло из обычая крестьян воздавать благодарность богам во время уборки урожая, предлагая им на листке бумаги богатые приношения. Предназначенное богам располагалось не на плоском листе, а на сложенном по диагонали, дабы сделать дар более теплым, душевным. Оригами расцвело в Японии за последние несколько сотен лет в качестве досуга, как нечто вроде игры, в которую родители играют с детьми ради развлечения. Оригами как нельзя лучше отвечает любви японцев к художественной сдержанности, вниманию к деталям и экономии формы.

На первый взгляд складывание оригами из визитных карточек кажется сугубо японским изобретением, объединяющим два этих национальных пристрастия. На самом же деле такая практика японцам претит. Они воспринимают визитные карточки как продолжение личности, поэтому забавы с ними рассматриваются как серьезное оскорбление, пусть даже это оригами. Когда я попытался сложить визитную карточку в ресторане в Токио, меня едва не выставили на улицу за такое антиобщественное поведение. В остальном мире, однако, оригами с визитными карточками – некий современный поджанр в искусстве складывания бумаги. Ему более сотни лет, со времен (ныне позабытой) практики оригами с карточками, использовавшимися при нанесении визитов.

Примером может служить складывание карточки так, чтобы правый нижний угол пересекся с левым верхним углом, а затем сложение нахлестов. Повторите то же с другой карточкой, только на этот раз сложите левый нижний угол с правым верхним. Получатся две половинки тетраэдра.

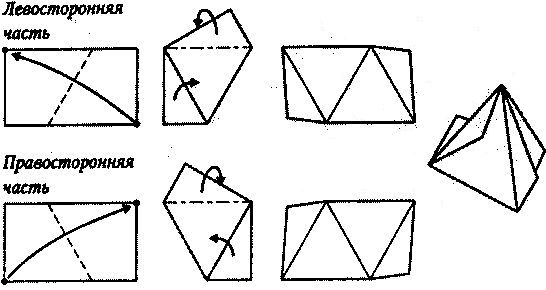

Как сложить тетраэдр из карточек

Октаэдр можно сделать из четырех карточек, а икосаэдр – из десяти. Несложно также сделать четвертое платоново тело – куб. Сложим две карточки друг на друга в виде знака плюс и загнем выступающие части. Получившееся имеет форму квадрата. Шесть карточек, сложенных таким образом, собираются в куб, хотя загнутые части и остаются снаружи. Требуется еще шесть карточек, чтобы, надвинув их на грани, сделать куб гладким.

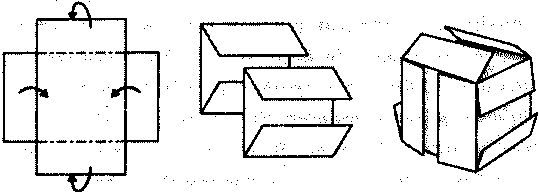

Как сложить куб из карточек

* * *

Жанин Мозли, программистка из Массачусетса, – настоящий дзен-мастер оригами из карточек. Несколько лет назад она обнаружила, что у нее в гараже скопились 100 000 карточек – они достались ей от коллег по работе: первый комплект она получила, когда компания сменила название, второй – когда компания поменяла адрес, а затем еще один, когда выяснилось, что во всех новых карточках имеется опечатка. При наличии таких ресурсов она готова была бросить вызов самому сложному объекту в искусстве оригами – губке Менгера.

Прежде чем мы подойдем к губке Менгера, мне следует познакомить вас с ковром Серпинского. Эту замысловатую фигуру изобрел в 1916 году польский математик Вацлав Серпинский. Начнем с черного квадрата. Представим себе, что он сделан из девяти одинаковых подквадратиков, и удалим центральный (рис. А). Далее для каждого из оставшихся подквадратиков повторим эту операцию – то есть представим себе, что они сделаны из девяти подквадратиков каждый, и удалим центральные (рис. В). Снова повторим тот же процесс (рис. С). Ковер Серпинского – это то, что получится, если продолжать подобные действия до бесконечности.

В 1926 году австрийский математик Карл Менгер предложил трехмерный вариант ковра Серпинского, получивший известность как губка Менгера. Начнем с куба. Представим себе, что он сделан из 27 одинаковых подкубов, и удалим подкуб, расположенный в самом центре, а заодно и шесть подкубов в центре каждой грани исходного куба. Получается куб, в котором просверлили три квадратные дырки (рис. D). Поступим с каждым из оставшихся 20 подкубов как с исходным кубом и удалим 7 из 27 подкубов из каждого (рис. E). Повторим этот процесс еще раз (рис. F), после чего наш куб примет такой вид, будто в нем пировал целый выводок геометрически озабоченных древесных червей.

Губка Менгера

Губка Менгера – поразительный, парадоксальный объект. При продолжении итераций, в ходе которых удаляются все меньшие и меньшие кубы, объем губки все уменьшается, и в конце концов она становится невидимой – как если бы древесные черви съели ее целиком. Однако при каждой итерации, состоящей в удалении кубиков, площадь поверхности губки возрастает. Совершая все больше и больше итераций, можно сделать площадь его поверхности больше любого наперед заданного значения, а это означает, что, когда число итераций стремится к бесконечности, площадь поверхности губки также стремится к бесконечности. В пределе губка Менгера – это объект с бесконечно большой площадью поверхности, но при этом невидимый.

Мозли построила губку Менгера третьего уровня – другими словами, губку, получаемую за три итерации удаления кубиков (рис. F). На это у нее ушло десять лет. Она прибегла к помощи около 200 человек и использовала 66 048 карточек. Построенная ею губка имеет высоту, ширину и глубину по четыре фута и восемь дюймов.

«Я долгое время размышляла над вопросом, делаю ли я нечто совершенно нелепое, – сказала она мне. – Но когда я закончила работу и взглянула на эту штуку, я осознала, что ее масштаб придал всему делу великолепие. Особенно чудесно, что в модель можно засунуть голову и плечи и посмотреть на эту изумительную фигуру с такой точки зрения, с которой раньше никто на нее не смотрел. Это было бесконечно пленительно, потому что чем глубже в нее погружаешься, тем больше видишь повторяющих самих себя структур. Просто смотришь на все это, и ничего объяснять не требуется. Это идея, воплощенная в материале; математика, ставшая наглядной».

* * *

Хотя оригами – исходно японское изобретение, приемы складывания бумаги развивались – причем совершенно независимо – и в других странах. В Европе пионером оригами был немецкий преподаватель Фридрих Фрёбель, в середине XIX столетия использовавший складывание объектов из бумаги как метод обучения маленьких детишек началам геометрии. Оригами обладало тем преимуществом, что позволяло его подопечным в детском садике наблюдать за тем, как геометрические объекты создаются в пространстве, а не просто рассматривать их плоские изображения на рисунках. Пример Фрёбеля перенял другой математик – индиец Сундара Роу, написавший в 1901 году книгу «Геометрические упражнения со складыванием бумаги», в которой он утверждал, что оригами – математический метод, в ряде случаев оказывающийся более мощным, чем Евклидов. Он говорил, что «несколько важных геометрических процессов можно осуществить намного проще, чем с циркулем и линейкой». Но даже Роу не мог предвидеть, насколько это мощный метод – оригами.

В 1936 году итальянка Маргерита Пьяццола Белок из Университета Феррары опубликовала статью, где доказала, что, взяв лист бумаги с отмеченной на нем длиной L,можно сложить его так, чтобы получить длину, равную кубическому корню из L.Может быть, тогда она этого и не осознавала, но из ее утверждения следовало, что с помощью оригами решалась задача, поставленная перед афинянами делосским оракулом, когда он потребовал, чтобы афиняне удвоили объем куба. Делосская задача переформулируется как задача построения куба со стороной в кубический корень из двух – раз большей стороны заданного куба. С использованием оригами задача сводилась к складыванию длины , исходя из длины 1. Поскольку мы можем удвоить 1 и получить 2 путем складывания 1 самой на себя, а кроме того, можем найти кубический корень из 2, следуя предписанию Белок, значит, задача решена. Из доказательства Белок также следовало, что любой угол можно разделить на три равные части – и тем самым была побеждена вторая великая нерешаемая задача Античности. Статья Белок, однако, пребывала в безвестности десятилетия, пока в 1970-х годах математики не занялись оригами всерьез.

Первое, опубликованное в 1980 году оригами-доказательство делосской задачи было дано японским математиком; затем один американец в 1986 году предложил трисекцию угла. Всплеск интереса происходил отчасти от усталости – математикам изрядно надоело более чем двухтысячелетнее господство евклидовой ортодоксии. Ограничения, налагаемые Евклидом, – работа только с циркулем и линейкой – сузили границы математических изысканий. Как оказалось, оригами дает гораздо больше возможностей, чем циркуль и линейка, например при построении правильных многоугольников. Евклид смог построить равносторонний треугольник, квадрат, пятиугольник и шестиугольник, однако семиугольник, как мы помним, и девятиугольник ему не покорились. Оригами позволяет относительно легко получать семиугольники и девятиугольники с помощью складывания, хотя по-настоящему серьезным делом оказывается построение 11-угольника. (Строго говоря, здесь речь идет об оригами, где допустимы только однократные складывания. Если разрешить многократные складывания, то в принципе можно построить любой многоугольник, хотя физическое построение из-за своей сложности может оказаться практически невозможным.)

Так, далеко уйдя от детской забавы, оригами вышло на передний край математики.

И это действительно так. Когда Эрику Демейну было 17 лет, он с соавторами доказал возможность создания любой геометрической фигуры с прямолинейными сторонами путем складывания листа бумаги и проведения всего одного разреза. Определившись с тем, какую именно фигуру хотите получить, вы разрабатываете схему складывания, затем складываете лист, проводите единственный разрез, разворачиваете то, что получилось, и оттуда выпадает желанная фигура. С первого взгляда может показаться, что подобный результат представляет интерес только для школьников, занятых созданием рождественских украшений всевозрастающей сложности. Однако работа Демейна нашла применение в промышленности, в частности при проектировании автомобильных подушек безопасности. Оригами находит применение в самых неожиданных сферах: в робототехнике, при создании артериальных стентов и солнечных батарей на искусственных спутниках Земли.

Гуру современного оригами – Роберт Лэнг, который кроме развития теории, лежащей в основе складывания бумаги, превратил это занятие в раздел скульптуры. В прошлом физик из NASA, Лэнг был пионером в использовании компьютеров при разработке схем складывания с целью создания все более сложных фигур. Среди созданных им фигур – жуки, скорпионы, динозавры и человек, играющий на рояле. Надо заметить, что схемы складывания почти всегда столь же прекрасны, как и готовые изделия.

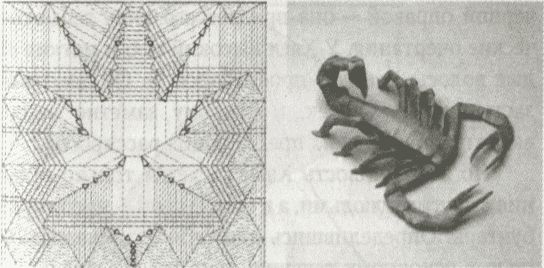

Оригами скорпион Роберта Лэнга и соответствующая схема складывания

Сегодня США претендуют на первенство в исследовании оригами ничуть не меньше, чем Япония, – отчасти потому, что оригами настолько вплелось в ткань японского общества в качестве вида досуга, что японцам оказалось не так легко воспринимать это занятие серьезно, как науку. Делу не слишком помогает и произошедшее в Японии разделение на фракции между различными организациями, каждая из которых оставляет только за собой исключительное право олицетворять оригами. Меня удивило, когда Кадзуо Кобаяши – председатель Международной ассоциации оригами – отверг работу Роберта Лэнга как элитарную. «Он делает это для себя, – пробурчал Кобаяши. – Мое же оригами способствует реабилитации больных и помогает обучению детей».

Тем не менее множество японских любителей оригами создают новые интересные вещи, и я отправился в Цукубу, современный университетский город немного к северу от Токио, чтобы встретиться с одним из таких мастеров оригами. Кадзуо Хага – энтомолог на пенсии, его профессиональная специализация – эмбриональное развитие яиц насекомых. Малюсенький офис Хаги завален книгами и заставлен витринами с бабочками. Хага, которому сейчас 74 года, носит большие очки с тонкой черной оправой – она придает его лицу геометрические очертания. У Хаги высокий лоб и мягкие седые волосы, а вид – профессорский. Он довольно застенчивый человек, и поэтому заметно волновался по поводу моих предстоящих расспросов.

Но застенчивость Хаги касается только общения с другими людьми, а в оригами он – настоящий бунтарь. Определившись для себя с принадлежностью к основному течению оригами, он тем не менее никогда не чувствовал себя связанным какими-либо условностями. Например, согласно правилам традиционного японского оригами, имеется только два способа сделать первое складывание. Оба представляют собой складывание пополам – или по диагонали, так что соединяются два противоположных угла, или по средней линии, из-за чего вместе оказываются соседние углы. Называются они «первичными складками».

Хага решил нарушить традиции. Что, если сложить угол на середину стороны? Не безумная ли идея?! Первый раз он сделал такое в 1978 году, и эта простая операция открыла двери в грандиозный новый мир. Хага получил три прямоугольных треугольника, но то были не просто прямоугольные треугольники. Все они оказались египетскими – самыми известными в истории и самыми каноническими треугольниками в мире.

Подстегиваемый трепетом сделанного открытия, он написал письмо о новом складывании профессору Коджи Фушими – физику-теоретику, известному своим интересом к оригами. «Я так и не получил ответа, – сказал Хага, – но затем он внезапно опубликовал статью в журнале „Mathematics Seminar“, ссылаясь там на теорему Хаги. Вот что получилось вместо ответа». С тех пор имя Хаги получили две другие «оригами-теоремы», а по его словам, у него таких еще с полсотни.

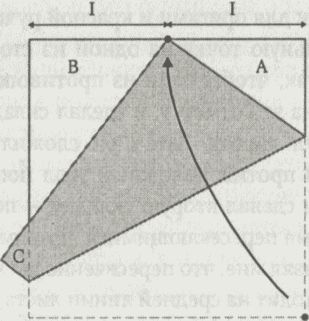

Теорема Хаги: треугольники А, В и С – египетские

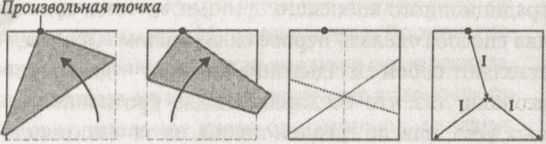

Другая теорема Хаги

В теореме Хаги угол складывается на середину стороны. Хага задался вопросом, возникнет ли что-нибудь интересное, если сложить угол на случайную точку на стороне. Решив это продемонстрировать мне, он взял синий квадратный листок из набора бумаги для оригами и красной ручкой отметил произвольную точку на одной из сторон, сложил листок так, чтобы один из противоположных углов попал на эту отметку, и сделал складку, а потом развернул листок. Затем он сложил его так, чтобы другой противоположный угол попал на ту же отметку, и сделал вторую складку, – получился квадрат с двумя пересекающимися линиями.

Хага показал мне, что пересечение двух складок всегда происходит на средней линии листа бумаги и что расстояние от выбранной произвольной точки до пересечения всегда равно расстоянию от пересечения до противолежащих углов. Меня это просто потрясло. Точка выбиралась случайным образом и вовсе не по центру. И тем не менее процесс складывания подобен самокорректируемому механизму!

Мне пришло в голову, что если про кого-то и можно сказать, что этот человек воплощает в современном мире душу Пифагора, то это определенно Кадзуо Хага. И у него, и у Пифагора одна и та же страсть к математическим открытиям, в основе которых – искреннее восхищение гармонией геометрии. И это восхищение, судя по всему, повлияло на Хагу в духовном плане аналогично тому, как это случилось с Пифагором две тысячи лет назад. «Большинство японцев пытаются в оригами создавать новые фигуры, – говорит Хага. – Моя же цель – уйти от идеи создания чего-то физического, а вместо этого открывать новые математические феномены. Вот почему я нахожу оригами таким интересным. Оказывается, в очень, очень простом мире все еще можно обнаружить захватывающие вещи».
